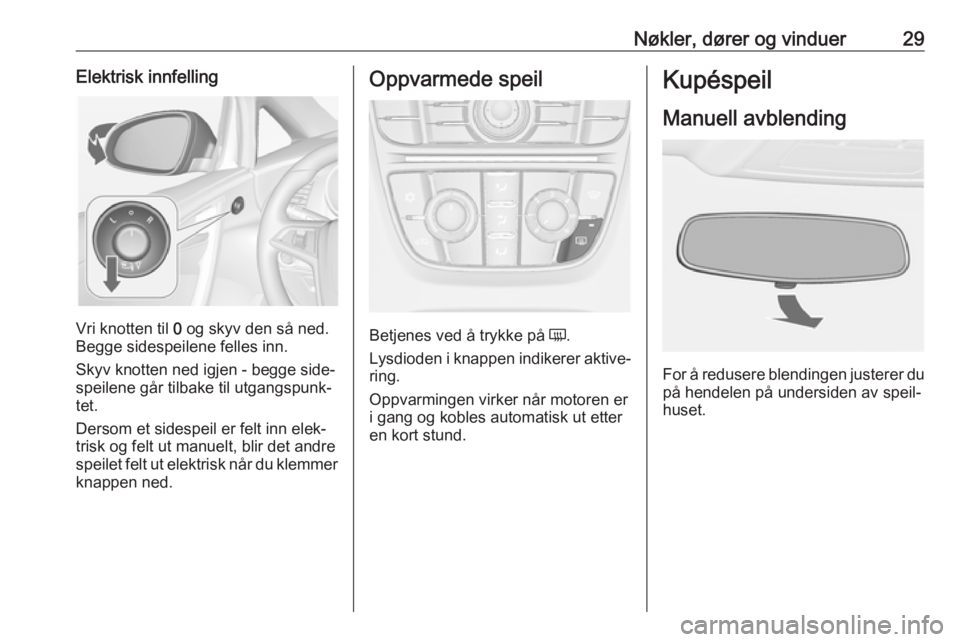

Nøkler, dører og vinduer29Elektrisk innfelling
Vri knotten til 0 og skyv den så ned.
Begge sidespeilene felles inn.
Skyv knotten ned igjen - begge side‐
speilene går tilbake til utgangspunk‐
tet.
Dersom et sidespeil er felt inn elek‐ trisk og felt ut manuelt, blir det andre
speilet felt ut elektrisk når du klemmer
knappen ned.
Oppvarmede speil
Betjenes ved å trykke på Ü.
Lysdioden i knappen indikerer aktive‐ ring.
Oppvarmingen virker når motoren er
i gang og kobles automatisk ut etter en kort stund.
Kupéspeil
Manuell avblending
For å redusere blendingen justerer du på hendelen på undersiden av speil‐
huset.
Page 32 of 257

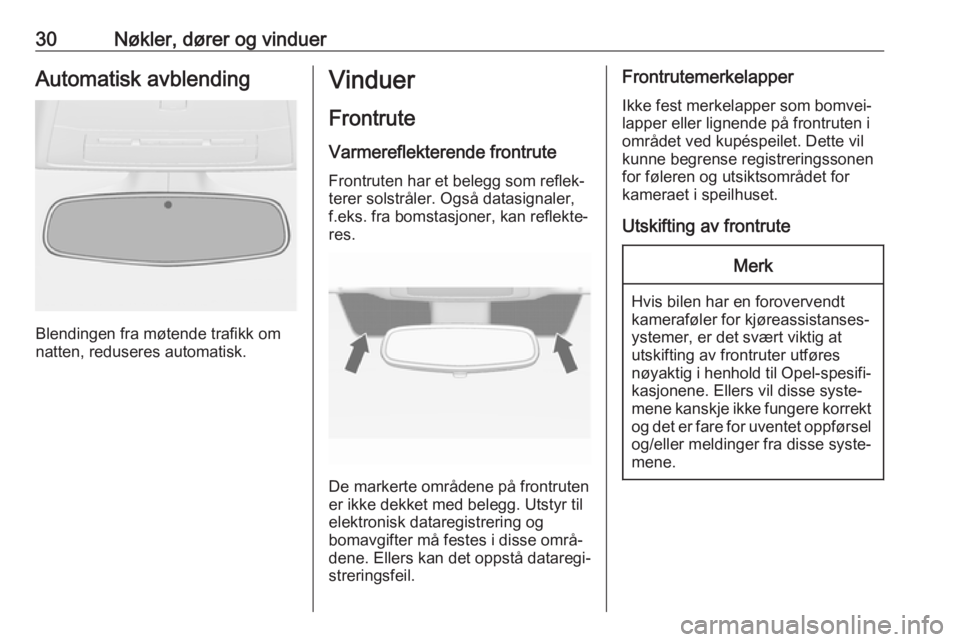

30Nøkler, dører og vinduerAutomatisk avblending
Blendingen fra møtende trafikk om
natten, reduseres automatisk.
Vinduer
Frontrute Varmereflekterende frontruteFrontruten har et belegg som reflek‐
terer solstråler. Også datasignaler,
f.eks. fra bomstasjoner, kan reflekte‐ res.
De markerte områdene på frontruten
er ikke dekket med belegg. Utstyr til
elektronisk dataregistrering og
bomavgifter må festes i disse områ‐
dene. Ellers kan det oppstå dataregi‐
streringsfeil.
Frontrutemerkelapper
Ikke fest merkelapper som bomvei‐
lapper eller lignende på frontruten i
området ved kupéspeilet. Dette vil
kunne begrense registreringssonen
for føleren og utsiktsområdet for
kameraet i speilhuset.
Utskifting av frontruteMerk
Hvis bilen har en forovervendt
kameraføler for kjøreassistanses‐
ystemer, er det svært viktig at
utskifting av frontruter utføres
nøyaktig i henhold til Opel-spesifi‐ kasjonene. Ellers vil disse syste‐
mene kanskje ikke fungere korrekt og det er fare for uventet oppførsel
og/eller meldinger fra disse syste‐
mene.
Page 33 of 257

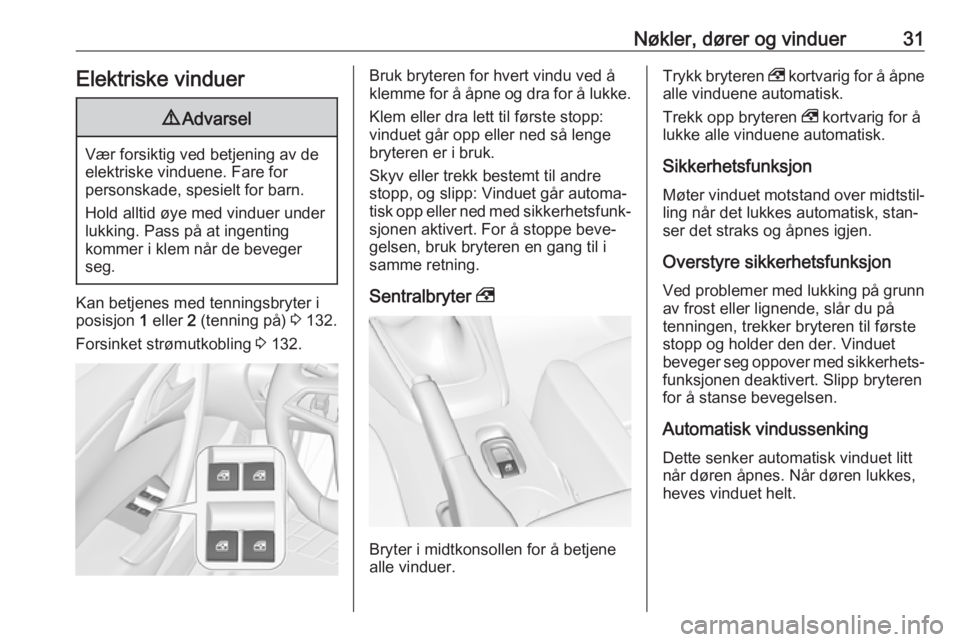

Nøkler, dører og vinduer31Elektriske vinduer9Advarsel
Vær forsiktig ved betjening av de
elektriske vinduene. Fare for
personskade, spesielt for barn.
Hold alltid øye med vinduer under lukking. Pass på at ingenting
kommer i klem når de beveger
seg.
Kan betjenes med tenningsbryter i
posisjon 1 eller 2 (tenning på) 3 132.
Forsinket strømutkobling 3 132.
Bruk bryteren for hvert vindu ved å
klemme for å åpne og dra for å lukke.
Klem eller dra lett til første stopp:
vinduet går opp eller ned så lenge
bryteren er i bruk.
Skyv eller trekk bestemt til andre
stopp, og slipp: Vinduet går automa‐
tisk opp eller ned med sikkerhetsfunk‐ sjonen aktivert. For å stoppe beve‐
gelsen, bruk bryteren en gang til i
samme retning.
Sentralbryter ,
Bryter i midtkonsollen for å betjene
alle vinduer.
Trykk bryteren , kortvarig for å åpne
alle vinduene automatisk.
Trekk opp bryteren , kortvarig for å
lukke alle vinduene automatisk.
Sikkerhetsfunksjon Møter vinduet motstand over midtstil‐ling når det lukkes automatisk, stan‐
ser det straks og åpnes igjen.
Overstyre sikkerhetsfunksjon
Ved problemer med lukking på grunn av frost eller lignende, slår du på
tenningen, trekker bryteren til første
stopp og holder den der. Vinduet
beveger seg oppover med sikkerhets‐
funksjonen deaktivert. Slipp bryteren
for å stanse bevegelsen.
Automatisk vindussenking Dette senker automatisk vinduet litt
når døren åpnes. Når døren lukkes,
heves vinduet helt.
Page 34 of 257

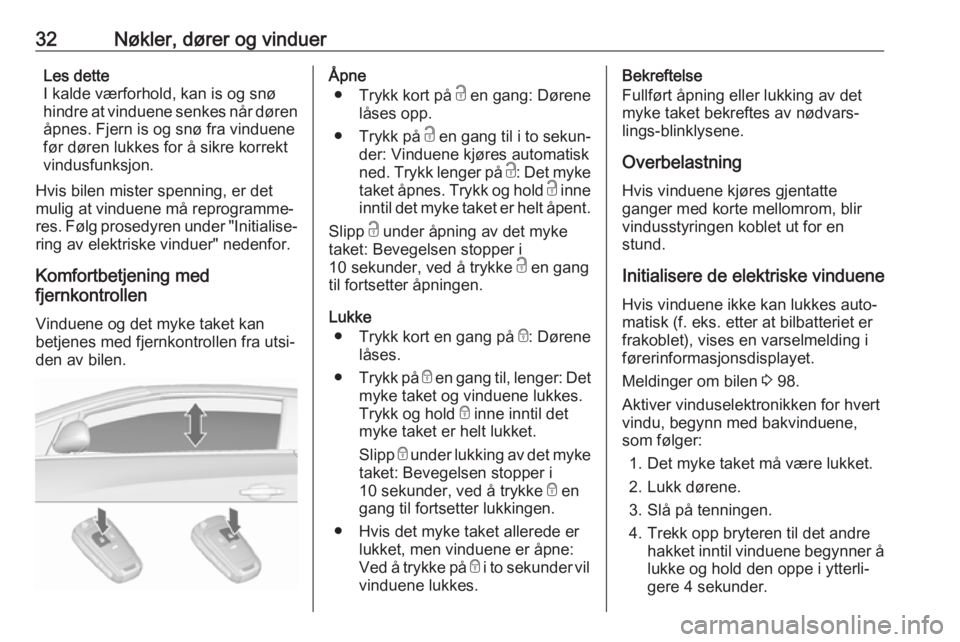

32Nøkler, dører og vinduerLes dette
I kalde værforhold, kan is og snø
hindre at vinduene senkes når døren
åpnes. Fjern is og snø fra vinduene
før døren lukkes for å sikre korrekt
vindusfunksjon.
Hvis bilen mister spenning, er det
mulig at vinduene må reprogramme‐
res. Følg prosedyren under "Initialise‐ ring av elektriske vinduer" nedenfor.
Komfortbetjening med
fjernkontrollen
Vinduene og det myke taket kan
betjenes med fjernkontrollen fra utsi‐
den av bilen.Åpne
● Trykk kort på c en gang: Dørene
låses opp.
● Trykk på c en gang til i to sekun‐
der: Vinduene kjøres automatisk
ned. Trykk lenger på c: Det myke
taket åpnes. Trykk og hold c inne
inntil det myke taket er helt åpent.
Slipp c under åpning av det myke
taket: Bevegelsen stopper i
10 sekunder, ved å trykke c en gang
til fortsetter åpningen.
Lukke ● Trykk kort en gang på e: Dørene
låses.
● Trykk på e en gang til, lenger: Det
myke taket og vinduene lukkes.
Trykk og hold e inne inntil det
myke taket er helt lukket.
Slipp e under lukking av det myke
taket: Bevegelsen stopper i
10 sekunder, ved å trykke e en
gang til fortsetter lukkingen.
● Hvis det myke taket allerede er lukket, men vinduene er åpne:
Ved å trykke på e i to sekunder vil
vinduene lukkes.Bekreftelse
Fullført åpning eller lukking av det
myke taket bekreftes av nødvars‐
lings-blinklysene.
Overbelastning Hvis vinduene kjøres gjentatte
ganger med korte mellomrom, blir
vindusstyringen koblet ut for en
stund.
Initialisere de elektriske vinduene
Hvis vinduene ikke kan lukkes auto‐
matisk (f. eks. etter at bilbatteriet er
frakoblet), vises en varselmelding i førerinformasjonsdisplayet.
Meldinger om bilen 3 98.
Aktiver vinduselektronikken for hvert
vindu, begynn med bakvinduene,
som følger:
1. Det myke taket må være lukket.
2. Lukk dørene.
3. Slå på tenningen.
4. Trekk opp bryteren til det andre hakket inntil vinduene begynner å
lukke og hold den oppe i ytterli‐
gere 4 sekunder.
Page 35 of 257

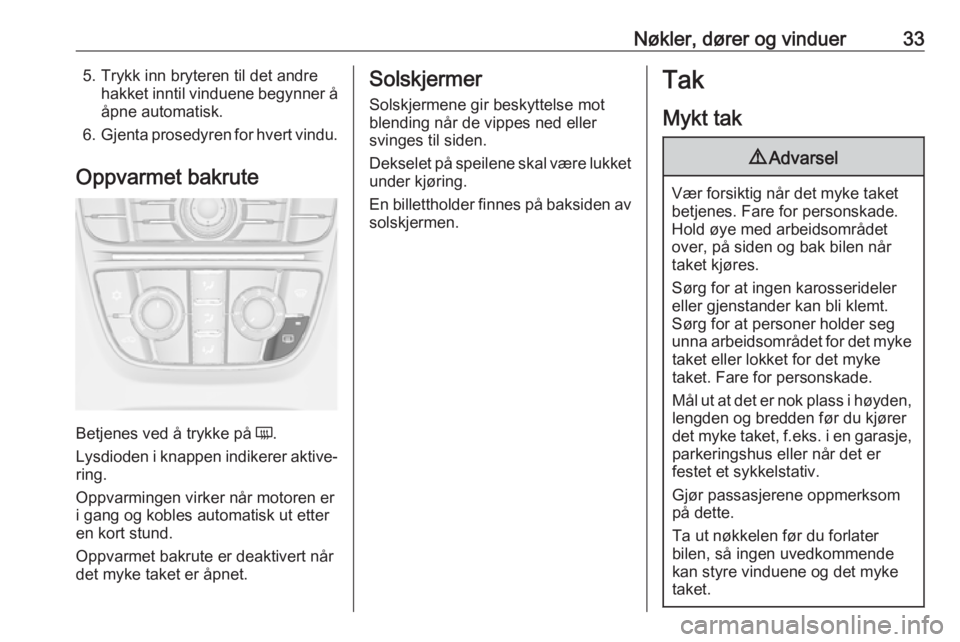

Nøkler, dører og vinduer335. Trykk inn bryteren til det andrehakket inntil vinduene begynner ååpne automatisk.
6. Gjenta prosedyren for hvert vindu.
Oppvarmet bakrute
Betjenes ved å trykke på Ü
.
Lysdioden i knappen indikerer aktive‐ ring.
Oppvarmingen virker når motoren er
i gang og kobles automatisk ut etter en kort stund.
Oppvarmet bakrute er deaktivert når
det myke taket er åpnet.
Solskjermer
Solskjermene gir beskyttelse mot
blending når de vippes ned eller
svinges til siden.
Dekselet på speilene skal være lukket
under kjøring.
En billettholder finnes på baksiden av
solskjermen.Tak
Mykt tak9 Advarsel
Vær forsiktig når det myke taket
betjenes. Fare for personskade.
Hold øye med arbeidsområdet
over, på siden og bak bilen når
taket kjøres.
Sørg for at ingen karosserideler
eller gjenstander kan bli klemt.
Sørg for at personer holder seg
unna arbeidsområdet for det myke taket eller lokket for det myke
taket. Fare for personskade.
Mål ut at det er nok plass i høyden,
lengden og bredden før du kjører
det myke taket, f.eks. i en garasje,
parkeringshus eller når det er
festet et sykkelstativ.
Gjør passasjerene oppmerksom
på dette.
Ta ut nøkkelen før du forlater
bilen, så ingen uvedkommende
kan styre vinduene og det myke
taket.
Page 36 of 257

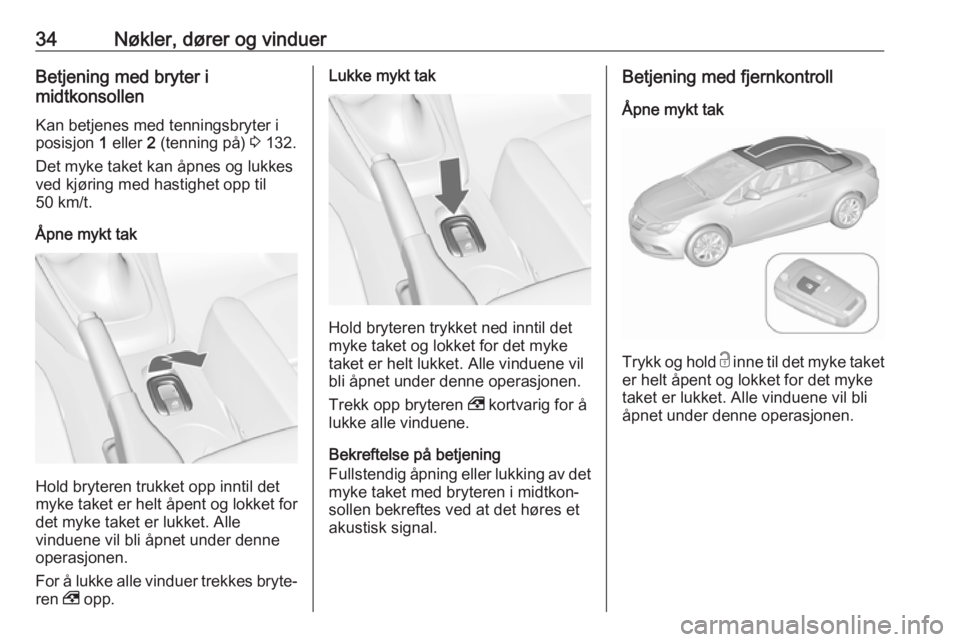

34Nøkler, dører og vinduerBetjening med bryter i
midtkonsollen
Kan betjenes med tenningsbryter i
posisjon 1 eller 2 (tenning på) 3 132.
Det myke taket kan åpnes og lukkes
ved kjøring med hastighet opp til
50 km/t.
Åpne mykt tak
Hold bryteren trukket opp inntil det
myke taket er helt åpent og lokket for det myke taket er lukket. Alle
vinduene vil bli åpnet under denne
operasjonen.
For å lukke alle vinduer trekkes bryte‐
ren , opp.
Lukke mykt tak
Hold bryteren trykket ned inntil det
myke taket og lokket for det myke
taket er helt lukket. Alle vinduene vil
bli åpnet under denne operasjonen.
Trekk opp bryteren , kortvarig for å
lukke alle vinduene.
Bekreftelse på betjening
Fullstendig åpning eller lukking av det myke taket med bryteren i midtkon‐
sollen bekreftes ved at det høres et
akustisk signal.
Betjening med fjernkontroll
Åpne mykt tak
Trykk og hold c inne til det myke taket
er helt åpent og lokket for det myke
taket er lukket. Alle vinduene vil bli
åpnet under denne operasjonen.
Page 37 of 257

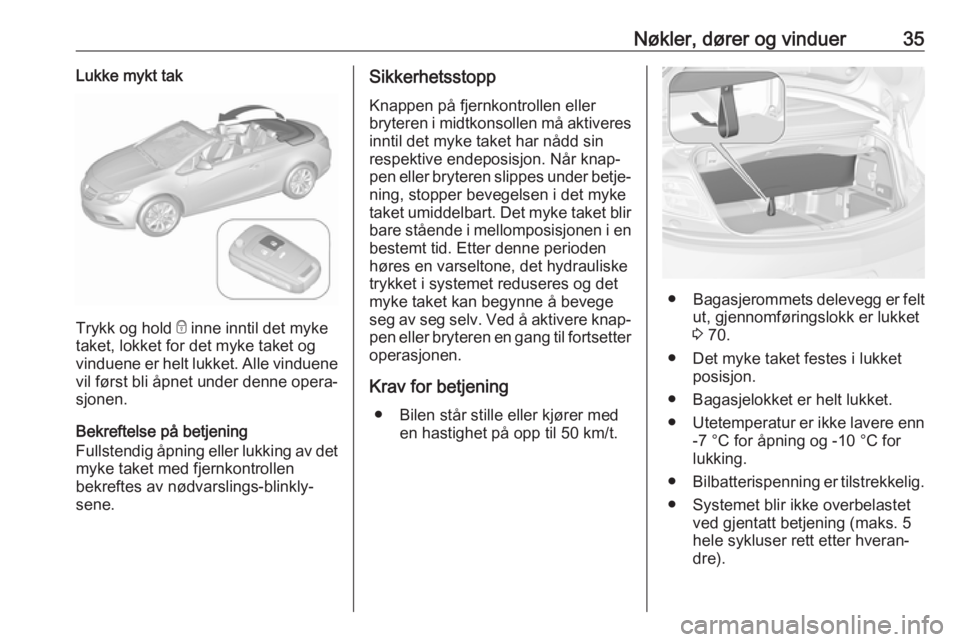

Nøkler, dører og vinduer35Lukke mykt tak
Trykk og hold e inne inntil det myke
taket, lokket for det myke taket og
vinduene er helt lukket. Alle vinduene
vil først bli åpnet under denne opera‐
sjonen.
Bekreftelse på betjening
Fullstendig åpning eller lukking av det myke taket med fjernkontrollen
bekreftes av nødvarslings-blinkly‐ sene.
Sikkerhetsstopp
Knappen på fjernkontrollen eller
bryteren i midtkonsollen må aktiveres inntil det myke taket har nådd sin
respektive endeposisjon. Når knap‐
pen eller bryteren slippes under betje‐ ning, stopper bevegelsen i det myketaket umiddelbart. Det myke taket blir bare stående i mellomposisjonen i en bestemt tid. Etter denne perioden
høres en varseltone, det hydrauliske
trykket i systemet reduseres og det
myke taket kan begynne å bevege
seg av seg selv. Ved å aktivere knap‐
pen eller bryteren en gang til fortsetter operasjonen.
Krav for betjening ● Bilen står stille eller kjører med en hastighet på opp til 50 km/t.
●Bagasjerommets delevegg er felt
ut, gjennomføringslokk er lukket
3 70.
● Det myke taket festes i lukket posisjon.
● Bagasjelokket er helt lukket.
● Utetemperatur er ikke lavere enn
-7 °C for åpning og -10 °C for lukking.
● Bilbatterispenning er tilstrekkelig.
● Systemet blir ikke overbelastet ved gjentatt betjening (maks. 5
hele sykluser rett etter hveran‐
dre).
Page 38 of 257

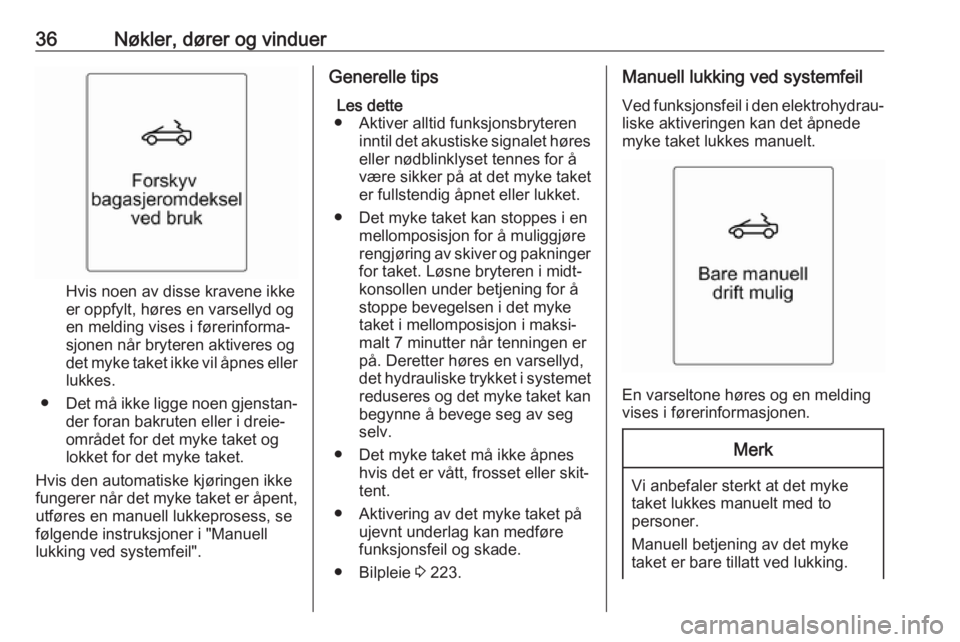

36Nøkler, dører og vinduer
Hvis noen av disse kravene ikke
er oppfylt, høres en varsellyd og
en melding vises i førerinforma‐
sjonen når bryteren aktiveres og
det myke taket ikke vil åpnes eller
lukkes.
● Det må ikke ligge noen gjenstan‐
der foran bakruten eller i dreie‐
området for det myke taket og
lokket for det myke taket.
Hvis den automatiske kjøringen ikke
fungerer når det myke taket er åpent, utføres en manuell lukkeprosess, se
følgende instruksjoner i "Manuell
lukking ved systemfeil".
Generelle tips
Les dette
● Aktiver alltid funksjonsbryteren inntil det akustiske signalet høres
eller nødblinklyset tennes for å
være sikker på at det myke taket
er fullstendig åpnet eller lukket.
● Det myke taket kan stoppes i en mellomposisjon for å muliggjøre
rengjøring av skiver og pakninger
for taket. Løsne bryteren i midt‐
konsollen under betjening for å stoppe bevegelsen i det myke
taket i mellomposisjon i maksi‐
malt 7 minutter når tenningen er
på. Deretter høres en varsellyd,
det hydrauliske trykket i systemet
reduseres og det myke taket kan begynne å bevege seg av seg
selv.
● Det myke taket må ikke åpnes hvis det er vått, frosset eller skit‐
tent.
● Aktivering av det myke taket på ujevnt underlag kan medføre
funksjonsfeil og skade.
● Bilpleie 3 223.Manuell lukking ved systemfeil
Ved funksjonsfeil i den elektrohydrau‐ liske aktiveringen kan det åpnede
myke taket lukkes manuelt.
En varseltone høres og en melding
vises i førerinformasjonen.
Merk
Vi anbefaler sterkt at det myke
taket lukkes manuelt med to
personer.
Manuell betjening av det myke
taket er bare tillatt ved lukking.
Page 39 of 257

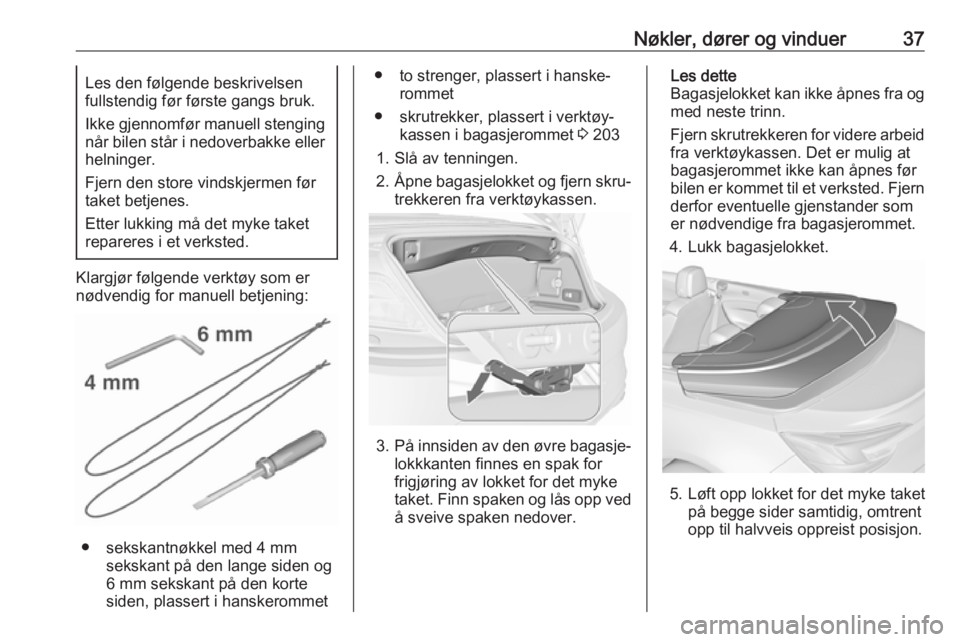

Nøkler, dører og vinduer37Les den følgende beskrivelsen
fullstendig før første gangs bruk.
Ikke gjennomfør manuell stenging når bilen står i nedoverbakke eller
helninger.
Fjern den store vindskjermen før taket betjenes.
Etter lukking må det myke taket
repareres i et verksted.
Klargjør følgende verktøy som er
nødvendig for manuell betjening:
● sekskantnøkkel med 4 mm sekskant på den lange siden og
6 mm sekskant på den korte
siden, plassert i hanskerommet
● to strenger, plassert i hanske‐ rommet
● skrutrekker, plassert i verktøy‐ kassen i bagasjerommet 3 203
1. Slå av tenningen.
2. Åpne bagasjelokket og fjern skru‐
trekkeren fra verktøykassen.
3. På innsiden av den øvre bagasje‐
lokkkanten finnes en spak for
frigjøring av lokket for det myke taket. Finn spaken og lås opp ved å sveive spaken nedover.
Les dette
Bagasjelokket kan ikke åpnes fra og med neste trinn.
Fjern skrutrekkeren for videre arbeid
fra verktøykassen. Det er mulig at
bagasjerommet ikke kan åpnes før
bilen er kommet til et verksted. Fjern derfor eventuelle gjenstander som
er nødvendige fra bagasjerommet.
4. Lukk bagasjelokket.
5. Løft opp lokket for det myke taket på begge sider samtidig, omtrent
opp til halvveis oppreist posisjon.
Page 40 of 257

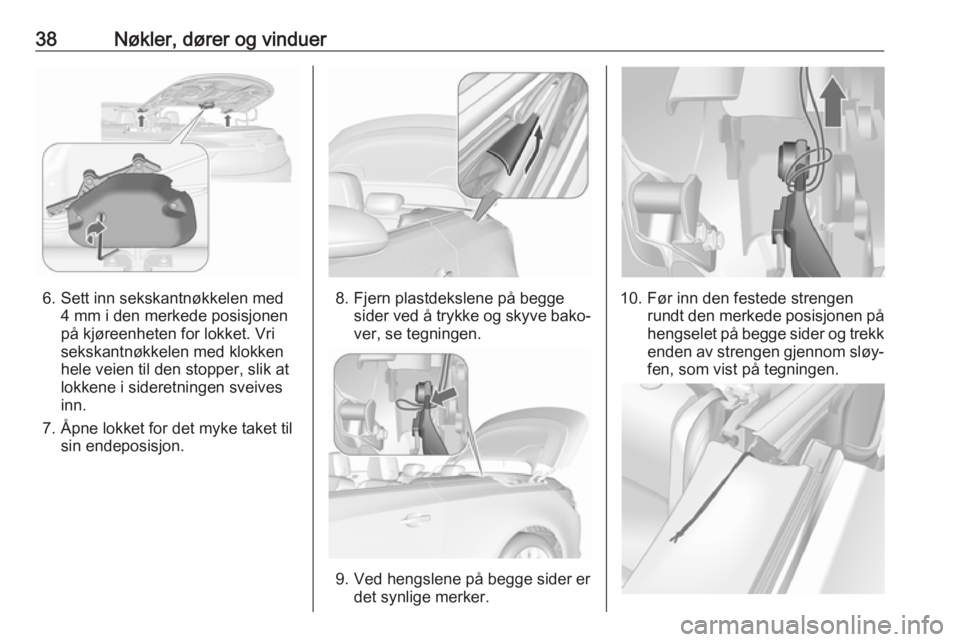

38Nøkler, dører og vinduer
6. Sett inn sekskantnøkkelen med4 mm i den merkede posisjonen
på kjøreenheten for lokket. Vri
sekskantnøkkelen med klokken
hele veien til den stopper, slik at
lokkene i sideretningen sveives
inn.
7. Åpne lokket for det myke taket til sin endeposisjon.8. Fjern plastdekslene på beggesider ved å trykke og skyve bako‐ver, se tegningen.
9. Ved hengslene på begge sider er det synlige merker.
10. Før inn den festede strengen rundt den merkede posisjonen på
hengselet på begge sider og trekk enden av strengen gjennom sløy‐
fen, som vist på tegningen.
