horn OPEL CASCADA 2017.5 Instruktionsbok

Kort sagt111Elektriska fönsterhissar .........31
2 Ytterbackspeglar ...................28
3 Farthållare .......................... 154
Hastighetsbegränsare .........155
Kollisionsvarning .................157
4 Sidoluftmunstycken .............130
5 Blinkers och filbytessignal,
ljustuta, halvljus och
helljus, helljusassistent .......117
Fördröjd belysning .............120
Parkeringsljus .....................118
Knappar för förarinforma‐
tionscentral ............................ 92
6 Instrument ............................ 82
7 Fjärrkontroll på ratten ...........76
8 Förarinformationscentrum .....92
9 Vindrutetorkare,
vindrutespolare, strål‐
kastarspolare ........................ 77
10 SPORT-läge ....................... 152
Centrallås .............................. 21
Varningsblinkers ................116Kontrollampa för
deaktivering av airbag ..........86
Kontrollampa för fram‐
sätespassagerarens
säkerhetsbälte ...................... 86
Reseläge ............................ 152
11 Info-Display .......................... 96
12 Statuslysdiod stöldlarm ........26
13 Mittre luftmunstycken .........130
14 Handskfack, låsbart ..............67
15 Drivkraftsreglering (TC) ....... 150
Elektronisk stabilitets‐
kontroll (ESC) ...................... 151
Parkeringshjälpsystem ........159
Filbytesvarning ...................173
Eco-knapp för stopp-start-
system ................................. 135
16 Klimatiseringsautomatik ......122
17 AUX-kontakt, USB-port ........10
18 Eluttag ................................... 80
19 Sufflettfunktionsbrytare ........34
Central fönsterbrytare ..........31
20 Växelväljare, växellåda 21Parkeringsbroms, manuell
eller elektrisk manövrering ..148
22 Tändlås med rattlås ...........134
23 Signalhorn ............................ 77
Förarairbag .......................... 58
24 Upplåsningshandtag för
motorhuv ............................ 186
25 Förvaringsutrymme ..............68
Säkringshållare ..................203
26 Rattinställning ......................76
27 Belysningsströmställare .....109
Dimbakljus ......................... 117
Instrumentbelysning ...........118
Strålkastarinställning ..........112
Dimljus fram ....................... 117

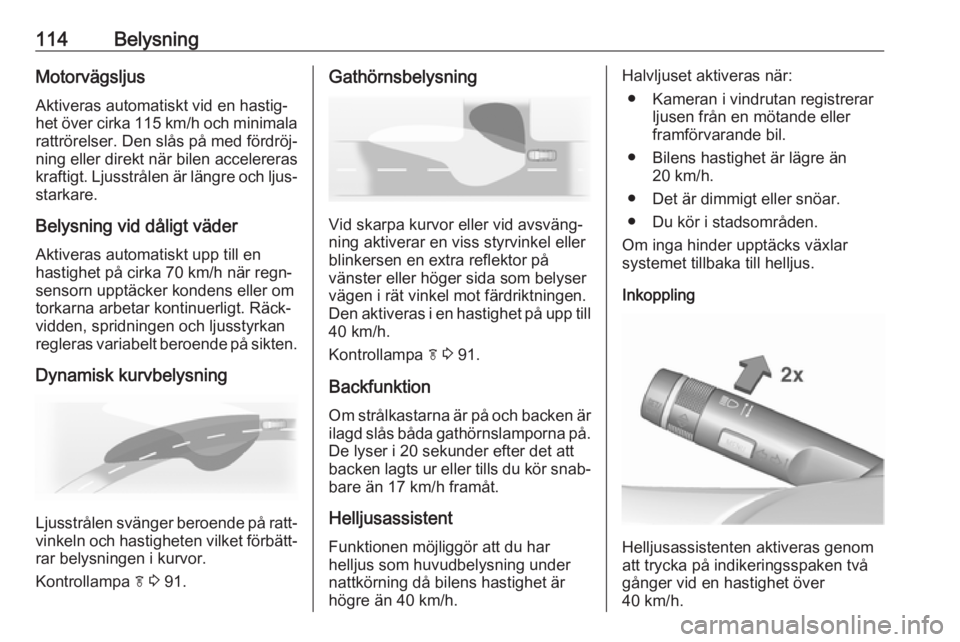

114BelysningMotorvägsljusAktiveras automatiskt vid en hastig‐
het över cirka 115 km/h och minimala rattrörelser. Den slås på med fördröj‐
ning eller direkt när bilen accelereras
kraftigt. Ljusstrålen är längre och ljus‐ starkare.
Belysning vid dåligt väder
Aktiveras automatiskt upp till en
hastighet på cirka 70 km/h när regn‐
sensorn upptäcker kondens eller om
torkarna arbetar kontinuerligt. Räck‐
vidden, spridningen och ljusstyrkan
regleras variabelt beroende på sikten.
Dynamisk kurvbelysning
Ljusstrålen svänger beroende på ratt‐
vinkeln och hastigheten vilket förbätt‐ rar belysningen i kurvor.
Kontrollampa f 3 91.
Gathörnsbelysning
Vid skarpa kurvor eller vid avsväng‐
ning aktiverar en viss styrvinkel eller
blinkersen en extra reflektor på
vänster eller höger sida som belyser
vägen i rät vinkel mot färdriktningen.
Den aktiveras i en hastighet på upp till
40 km/h.
Kontrollampa f 3 91.
Backfunktion
Om strålkastarna är på och backen är ilagd slås båda gathörnslamporna på.
De lyser i 20 sekunder efter det att backen lagts ur eller tills du kör snab‐ bare än 17 km/h framåt.
Helljusassistent
Funktionen möjliggör att du har
helljus som huvudbelysning under
nattkörning då bilens hastighet är
högre än 40 km/h.
Halvljuset aktiveras när:
● Kameran i vindrutan registrerar ljusen från en mötande eller
framförvarande bil.
● Bilens hastighet är lägre än 20 km/h.
● Det är dimmigt eller snöar.
● Du kör i stadsområden.
Om inga hinder upptäcks växlar
systemet tillbaka till helljus.
Inkoppling
Helljusassistenten aktiveras genom
att trycka på indikeringsspaken två
gånger vid en hastighet över
40 km/h.

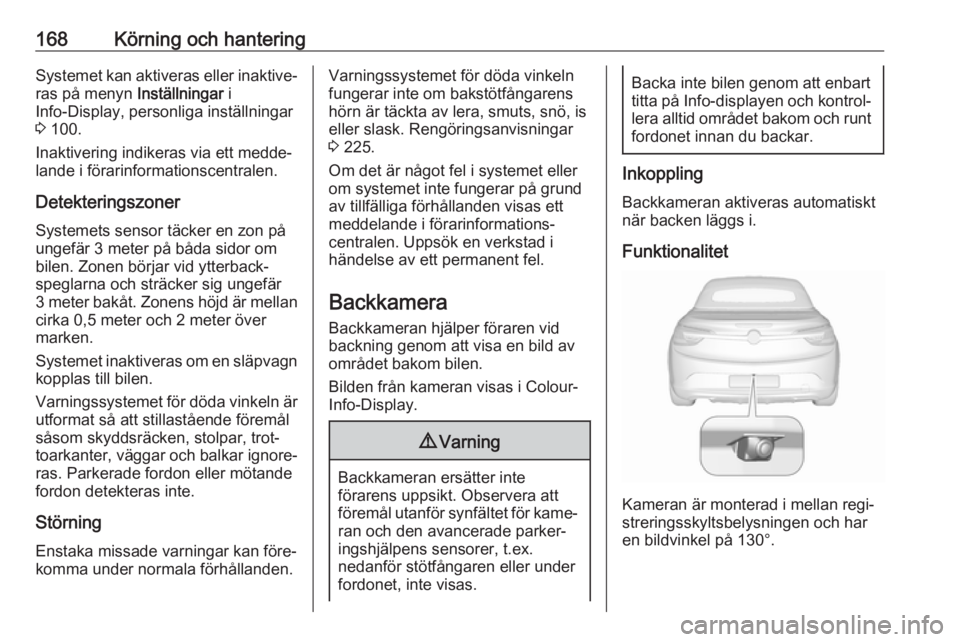

168Körning och hanteringSystemet kan aktiveras eller inaktive‐
ras på menyn Inställningar i
Info-Display, personliga inställningar
3 100.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är mellan
cirka 0,5 meter och 2 meter över
marken.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Varningssystemet för döda vinkeln är
utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning Enstaka missade varningar kan före‐
komma under normala förhållanden.Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is
eller slask. Rengöringsanvisningar
3 225.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i
händelse av ett permanent fel.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐
ran och den avancerade parker‐ingshjälpens sensorer, t.ex.
nedanför stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.

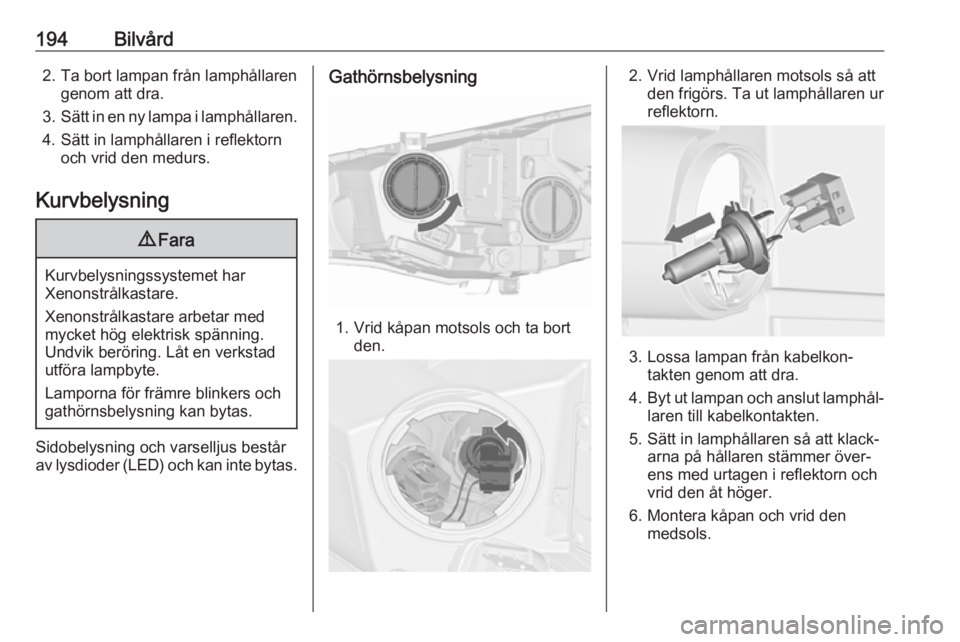

194Bilvård2. Ta bort lampan från lamphållarengenom att dra.
3. Sätt in en ny lampa i lamphållaren.
4. Sätt in lamphållaren i reflektorn och vrid den medurs.
Kurvbelysning9 Fara
Kurvbelysningssystemet har
Xenonstrålkastare.
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning.
Undvik beröring. Låt en verkstad
utföra lampbyte.
Lamporna för främre blinkers och
gathörnsbelysning kan bytas.
Sidobelysning och varselljus består
av lysdioder (LED) och kan inte bytas.
Gathörnsbelysning
1. Vrid kåpan motsols och ta bort den.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa lampan från kabelkon‐ takten genom att dra.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den medsols.

202BilvårdNrStrömkrets16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS-pump31–32AirbagNrStrömkrets33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Elektriska fönsterhissar, regn‐
sensor, ytterbackspegel36Luftkonditionering37–38Vakuumpump39Styrenhet bränslesystem40Vindrutespolarsystem41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44–45Kylarfläkt46–47Signalhorn48KylarfläktNrStrömkrets49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51–52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringscentralens lock inte är
ordentligt stängt kan funktionsfel
uppstå.

210BilvårdI bilar med manuell växellåda: välj
neutral.
4. Använd MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska startas.
7. Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att visa att
mottagaren är i omlärningsläge.
8. Börja med vänster framhjul.
9. Placera ominlärningsverktyget mot däckets sidovägg, nära
ventilskaftet. Tryck sedan på
knappen för att aktivera däckt‐
ryckssensorn. En signal från tutan bekräftar att sensorns identifi‐
eringskod har matchats med detta
hjulläge.
10. Fortsätt till höger framhjul och upprepa processen i steg 9.11. Fortsätt till höger bakhjul ochupprepa processen i steg 9.
12. Fortsätt till vänster bakhjul, och upprepa processen i steg 9.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakdäck och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
13. Stäng av tändningen.
14. Pumpa alla fyra däcken till det rekommenderade däcktrycket
enligt informationsetiketten för
däcktryck.
15. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 92.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för
bilar med ringtrycksövervakningssys‐ tem.
Skruva loss ventilhatten.
Ringtryck 3 242.
På däcktrycksetiketten på den
vänstra dörramen anges original‐
däcktyp och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐ ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,

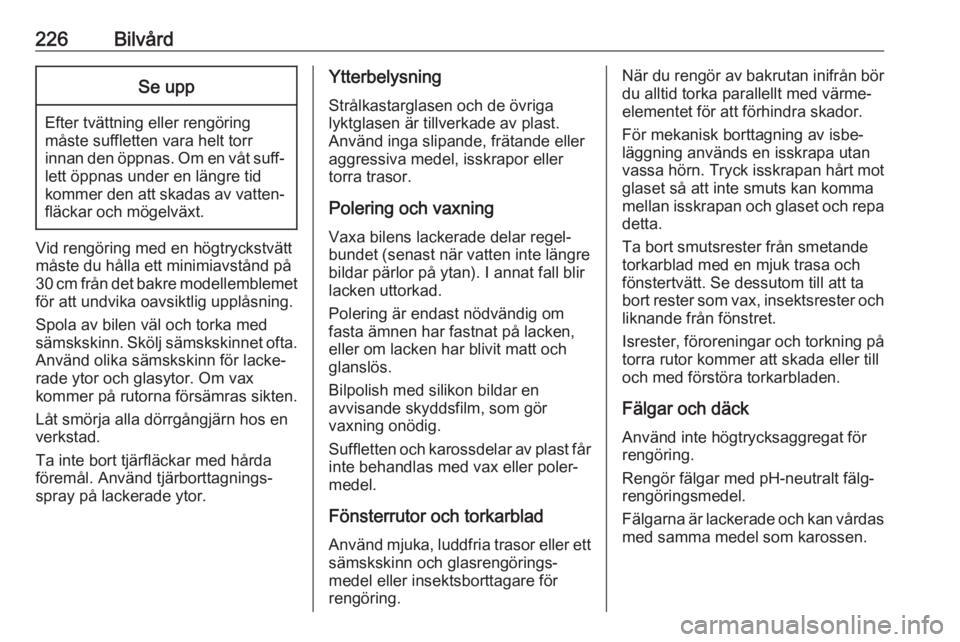

226BilvårdSe upp
Efter tvättning eller rengöringmåste suffletten vara helt torr
innan den öppnas. Om en våt suff‐ lett öppnas under en längre tid
kommer den att skadas av vatten‐ fläckar och mögelväxt.
Vid rengöring med en högtryckstvätt
måste du hålla ett minimiavstånd på 30 cm från det bakre modellemblemet
för att undvika oavsiktlig upplåsning.
Spola av bilen väl och torka med
sämskskinn. Skölj sämskskinnet ofta. Använd olika sämskskinn för lacke‐
rade ytor och glasytor. Om vax
kommer på rutorna försämras sikten.
Låt smörja alla dörrgångjärn hos en
verkstad.
Ta inte bort tjärfläckar med hårda
föremål. Använd tjärborttagnings‐
spray på lackerade ytor.
Ytterbelysning
Strålkastarglasen och de övriga
lyktglasen är tillverkade av plast.
Använd inga slipande, frätande eller
aggressiva medel, isskrapor eller
torra trasor.
Polering och vaxning
Vaxa bilens lackerade delar regel‐
bundet (senast när vatten inte längre
bildar pärlor på ytan). I annat fall blir
lacken uttorkad.
Polering är endast nödvändig om
fasta ämnen har fastnat på lacken,
eller om lacken har blivit matt och
glanslös.
Bilpolish med silikon bildar en
avvisande skyddsfilm, som gör
vaxning onödig.
Suffletten och karossdelar av plast får
inte behandlas med vax eller poler‐
medel.
Fönsterrutor och torkarblad
Använd mjuka, luddfria trasor eller ett sämskskinn och glasrengörings‐
medel eller insektsborttagare för
rengöring.När du rengör av bakrutan inifrån bör
du alltid torka parallellt med värme‐
elementet för att förhindra skador.
För mekanisk borttagning av isbe‐
läggning används en isskrapa utan
vassa hörn. Tryck isskrapan hårt mot glaset så att inte smuts kan komma
mellan isskrapan och glaset och repa
detta.
Ta bort smutsrester från smetande
torkarblad med en mjuk trasa och
fönstertvätt. Se dessutom till att ta
bort rester som vax, insektsrester och
liknande från fönstret.
Isrester, föroreningar och torkning på torra rutor kommer att skada eller till
och med förstöra torkarbladen.
Fälgar och däck
Använd inte högtrycksaggregat för rengöring.
Rengör fälgar med pH-neutralt fälg‐
rengöringsmedel.
Fälgarna är lackerade och kan vårdas
med samma medel som karossen.
