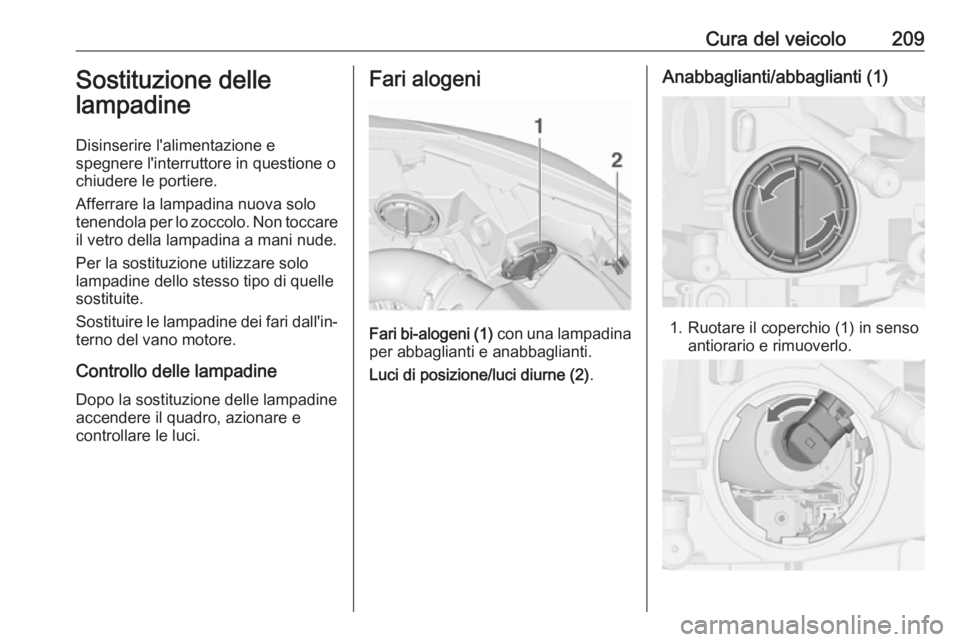

Cura del veicolo209Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.Fari alogeni
Fari bi-alogeni (1) con una lampadina
per abbaglianti e anabbaglianti.
Luci di posizione/luci diurne (2) .
Anabbaglianti/abbaglianti (1)
1. Ruotare il coperchio (1) in senso
antiorario e rimuoverlo.

210Cura del veicolo2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarre
il portalampada dal riflettore.
3. Sganciare il portalampada del connettore premendo sulla
linguetta di fissaggio.
4. Sostituire la lampadina e colle‐ gare il portalampada con il
connettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso
orario per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Luci di posizione/luci diurne (2)
1. Ruotare il portalampada (2) in senso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lampadina nel portalampada.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.

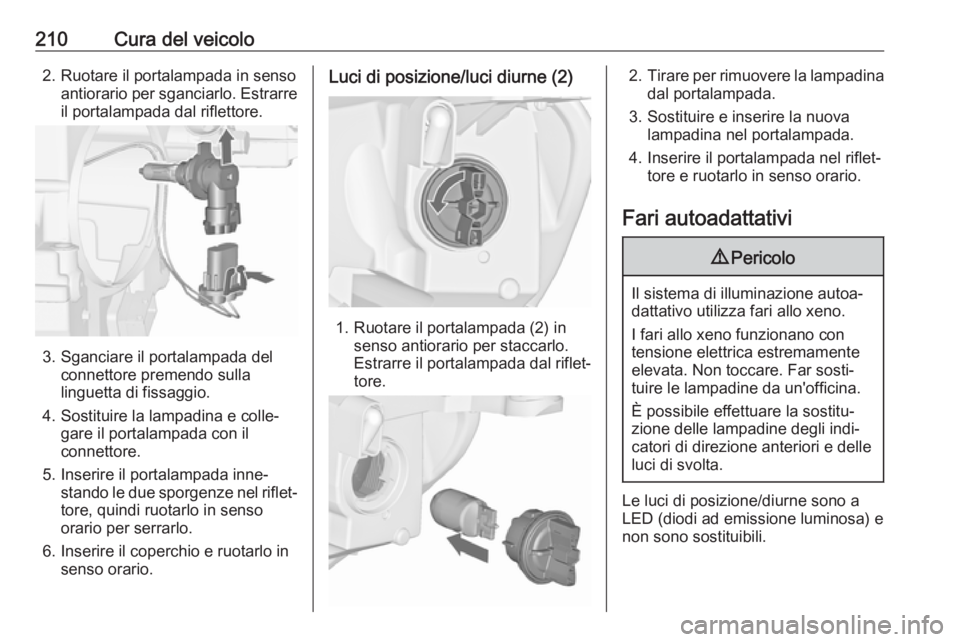

Fari autoadattativi9 Pericolo
Il sistema di illuminazione autoa‐
dattativo utilizza fari allo xeno.
I fari allo xeno funzionano con
tensione elettrica estremamente
elevata. Non toccare. Far sosti‐
tuire le lampadine da un'officina.
È possibile effettuare la sostitu‐
zione delle lampadine degli indi‐
catori di direzione anteriori e delle
luci di svolta.
Le luci di posizione/diurne sono a
LED (diodi ad emissione luminosa) e
non sono sostituibili.

Cura del veicolo211Proiettori laterali addizionali

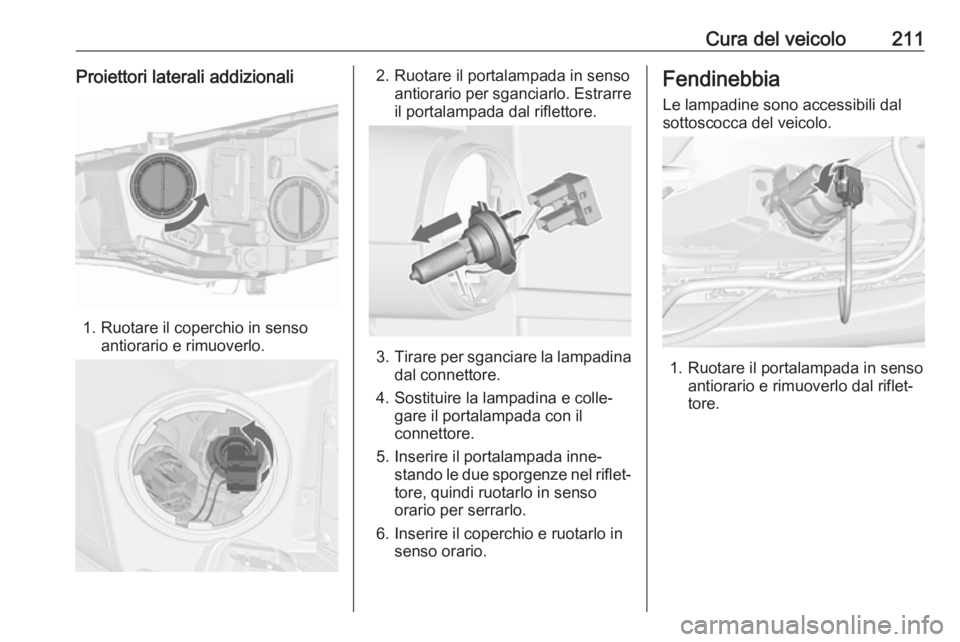

1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Tirare per sganciare la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare il portalampada con il
connettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso
orario per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.

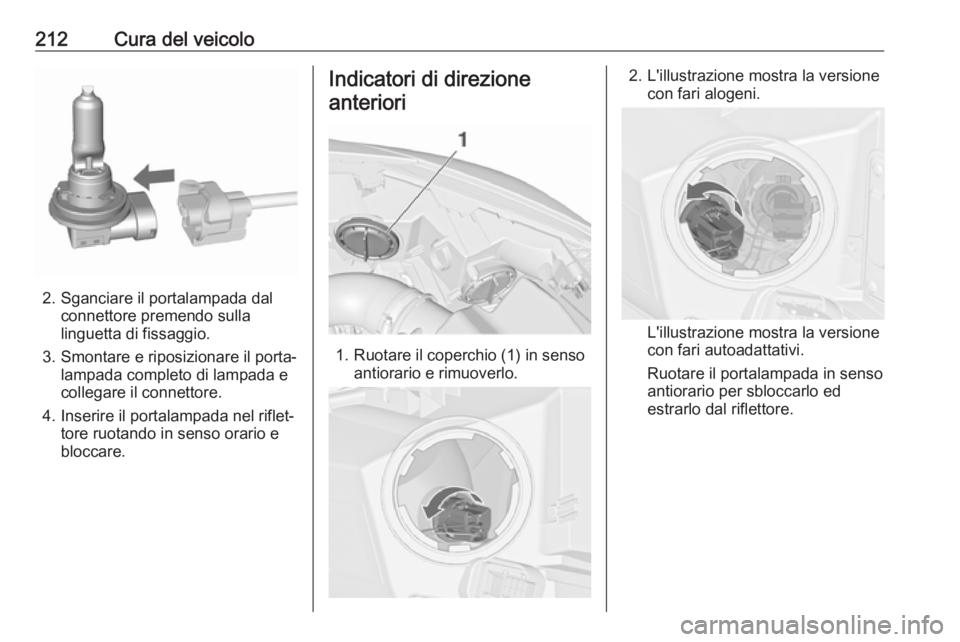

Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.

212Cura del veicolo
2. Sganciare il portalampada dalconnettore premendo sulla
linguetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
Indicatori di direzione
anteriori
1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
2. L'illustrazione mostra la versionecon fari alogeni.
L'illustrazione mostra la versione
con fari autoadattativi.
Ruotare il portalampada in senso
antiorario per sbloccarlo ed
estrarlo dal riflettore.

Cura del veicolo213
3. Ruotare in senso antiorario perrimuovere la lampadina dal porta‐
lampada.
4. Sostituire e inserire la nuova lampadina nel portalampada
ruotando in senso orario.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
6. Inserire il coperchio e ruotarlo in senso orario.
Luci posteriori

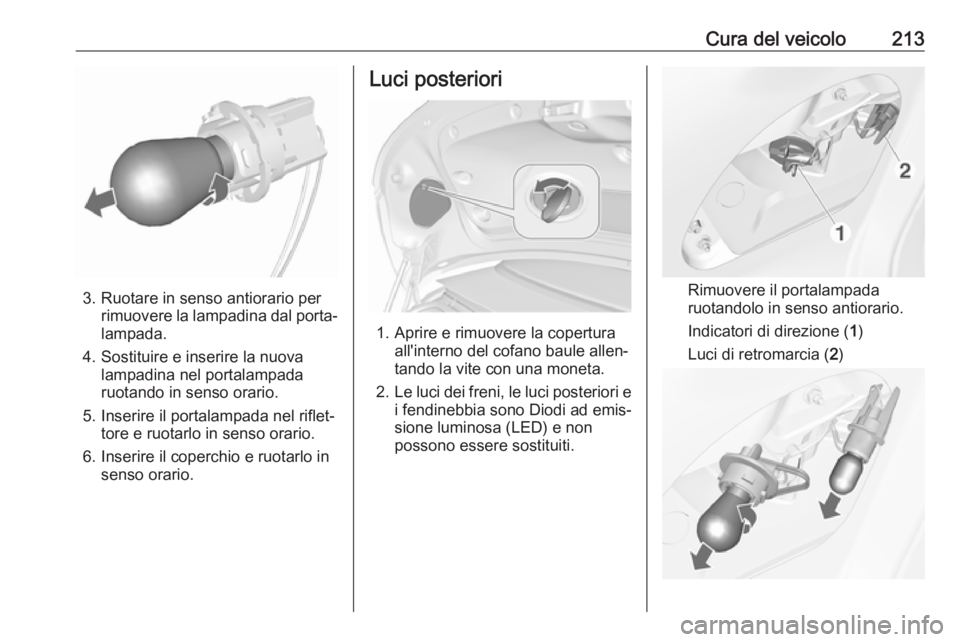

1. Aprire e rimuovere la copertura all'interno del cofano baule allen‐
tando la vite con una moneta.
2. Le luci dei freni, le luci posteriori e
i fendinebbia sono Diodi ad emis‐
sione luminosa (LED) e non
possono essere sostituiti.
Rimuovere il portalampada
ruotandolo in senso antiorario.
Indicatori di direzione ( 1)
Luci di retromarcia ( 2)

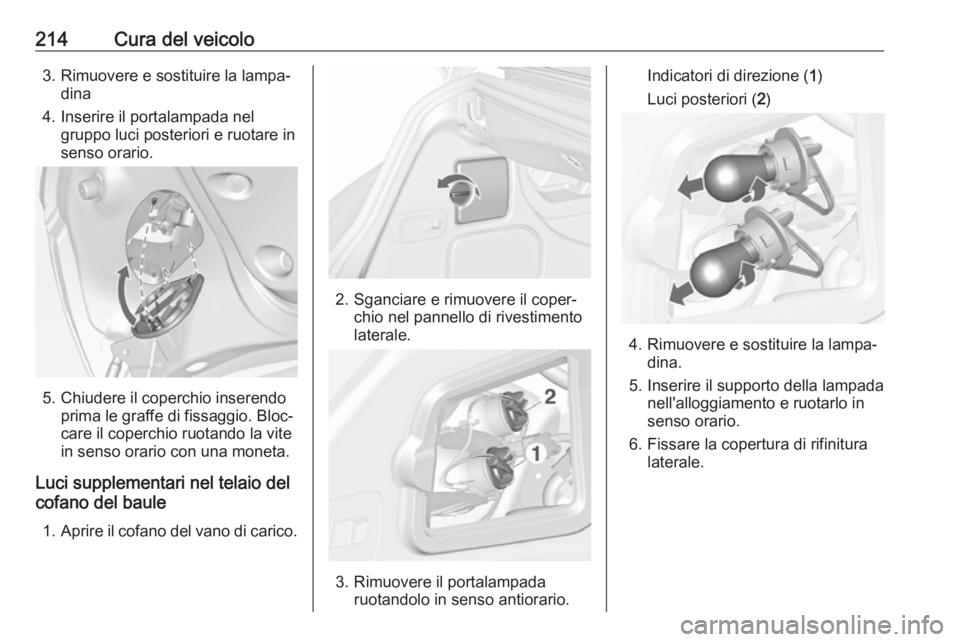

214Cura del veicolo3. Rimuovere e sostituire la lampa‐dina
4. Inserire il portalampada nel gruppo luci posteriori e ruotare in
senso orario.
5. Chiudere il coperchio inserendo prima le graffe di fissaggio. Bloc‐
care il coperchio ruotando la vite
in senso orario con una moneta.
Luci supplementari nel telaio del
cofano del baule
1. Aprire il cofano del vano di carico.
2. Sganciare e rimuovere il coper‐
chio nel pannello di rivestimentolaterale.
3. Rimuovere il portalampada ruotandolo in senso antiorario.
Indicatori di direzione ( 1)
Luci posteriori ( 2)
4. Rimuovere e sostituire la lampa‐
dina.
5. Inserire il supporto della lampada nell'alloggiamento e ruotarlo in
senso orario.
6. Fissare la copertura di rifinitura laterale.

Cura del veicolo215Indicatori di direzionelaterali

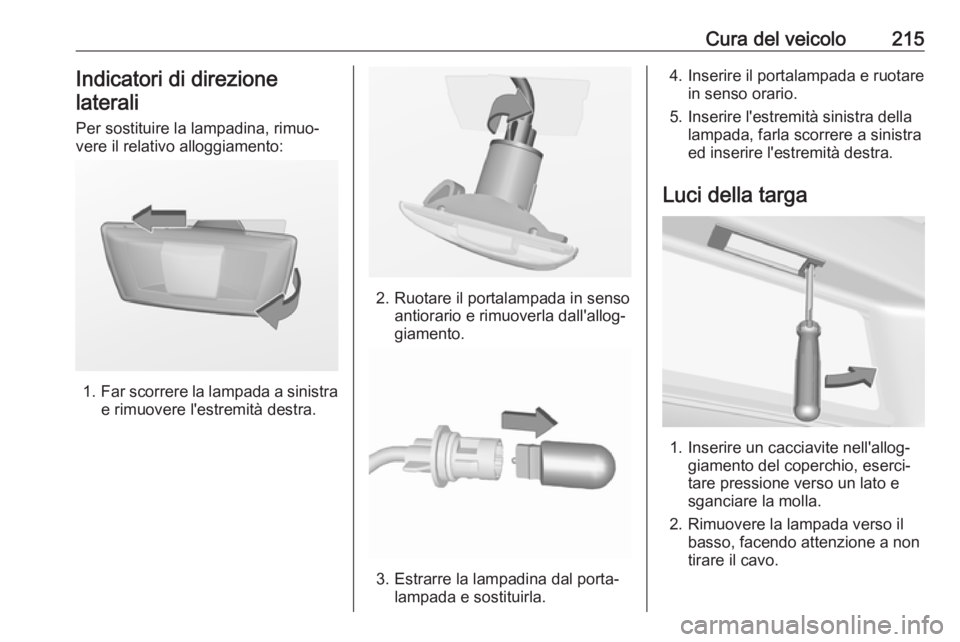

Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa

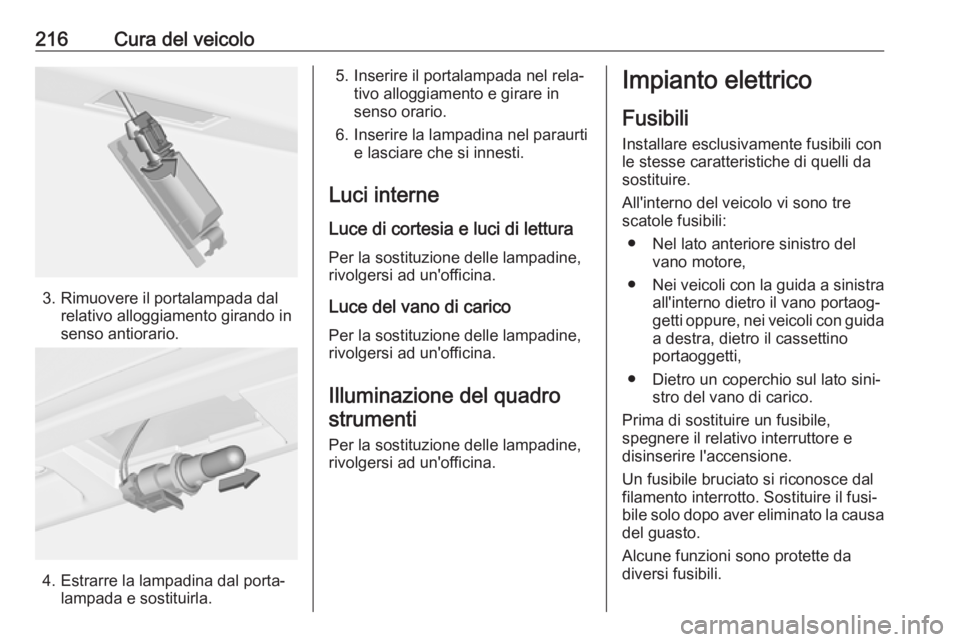

1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.

216Cura del veicolo
3. Rimuovere il portalampada dalrelativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di caricoPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole fusibili:
● Nel lato anteriore sinistro del vano motore,
● Nei veicoli con la guida a sinistra
all'interno dietro il vano portaog‐
getti oppure, nei veicoli con guida
a destra, dietro il cassettino
portaoggetti,
● Dietro un coperchio sul lato sini‐ stro del vano di carico.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da diversi fusibili.

Cura del veicolo217Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.Estrattore per fusibili

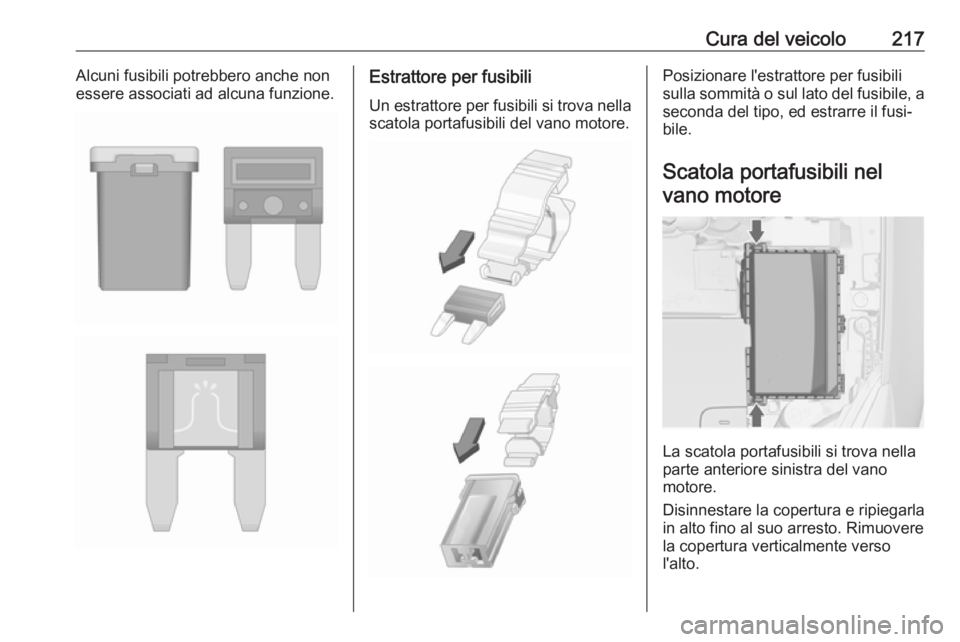

Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

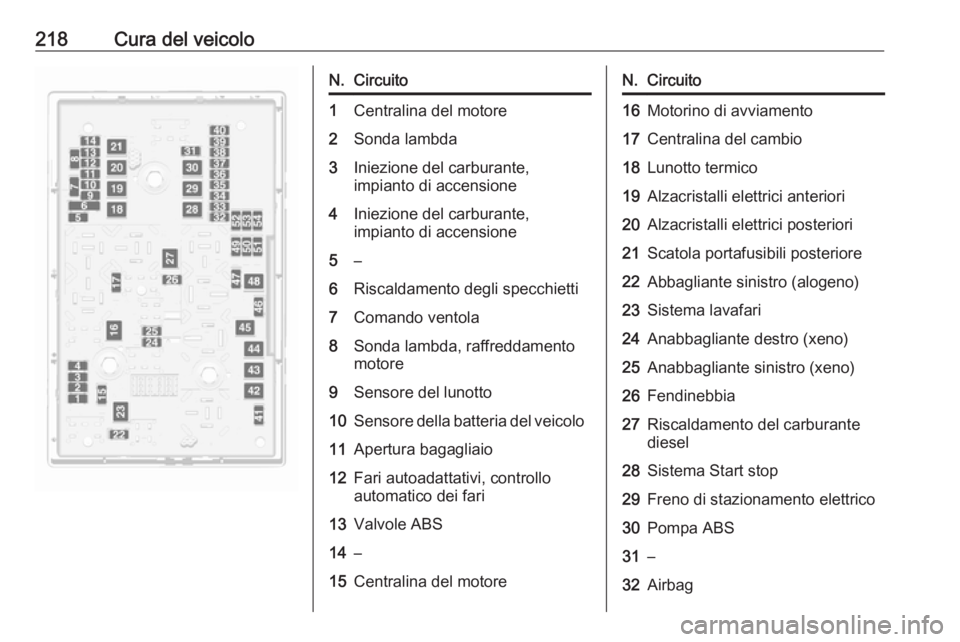

218Cura del veicoloN.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante,impianto di accensione4Iniezione del carburante,
impianto di accensione5–6Riscaldamento degli specchietti7Comando ventola8Sonda lambda, raffreddamento
motore9Sensore del lunotto10Sensore della batteria del veicolo11Apertura bagagliaio12Fari autoadattativi, controllo
automatico dei fari13Valvole ABS14–15Centralina del motoreN.Circuito16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Scatola portafusibili posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start stop29Freno di stazionamento elettrico30Pompa ABS31–32Airbag
