OPEL CASCADA 2017.5 Ohjekirja (in Finnish)

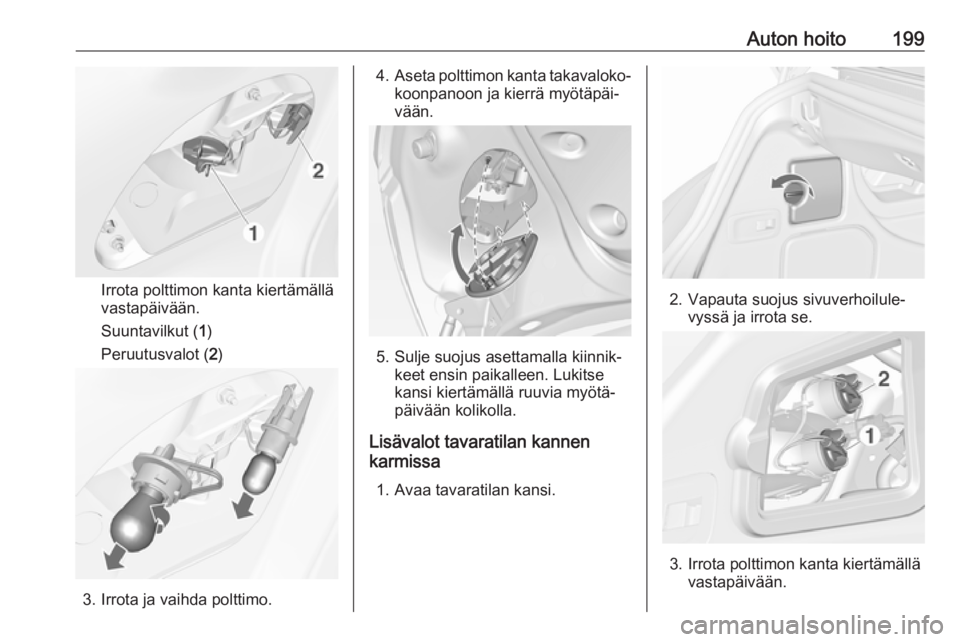

Auton hoito199
Irrota polttimon kanta kiertämällä
vastapäivään.
Suuntavilkut ( 1)
Peruutusvalot ( 2)
3. Irrota ja vaihda polttimo.
4. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään.
5. Sulje suojus asettamalla kiinnik‐ keet ensin paikalleen. Lukitse
kansi kiertämällä ruuvia myötä‐
päivään kolikolla.
Lisävalot tavaratilan kannen
karmissa
1. Avaa tavaratilan kansi.
2. Vapauta suojus sivuverhoilule‐ vyssä ja irrota se.
3. Irrota polttimon kanta kiertämällä vastapäivään.

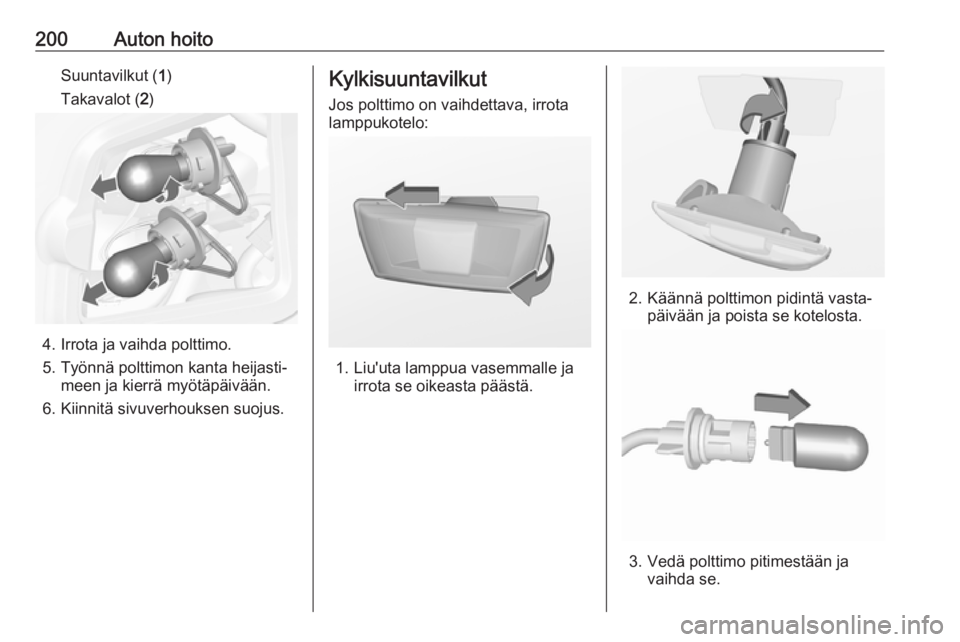

200Auton hoitoSuuntavilkut (1)
Takavalot ( 2)
4. Irrota ja vaihda polttimo.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Kiinnitä sivuverhouksen suojus.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrotalamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

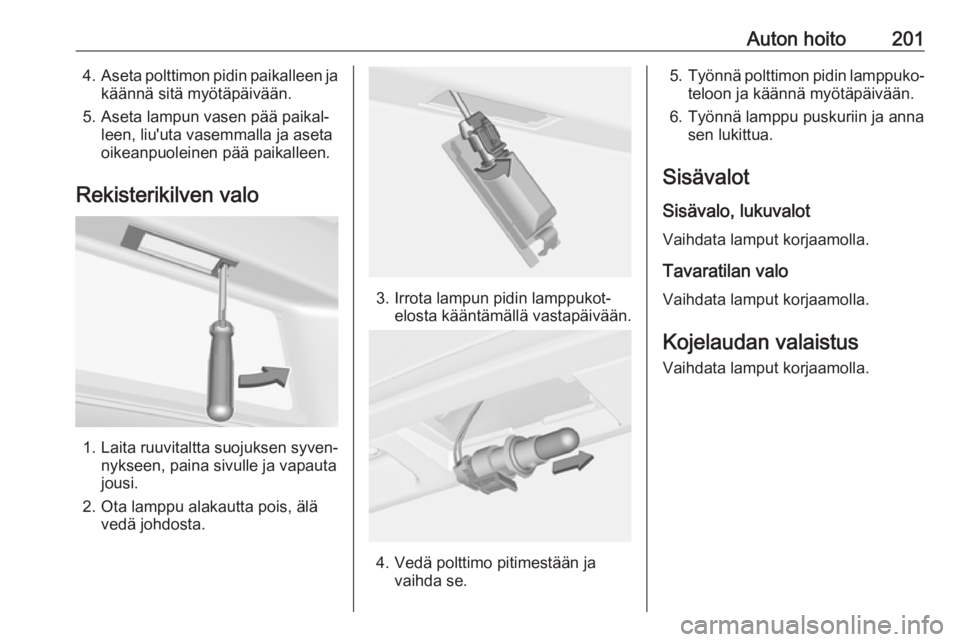

Auton hoito2014.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valoVaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.

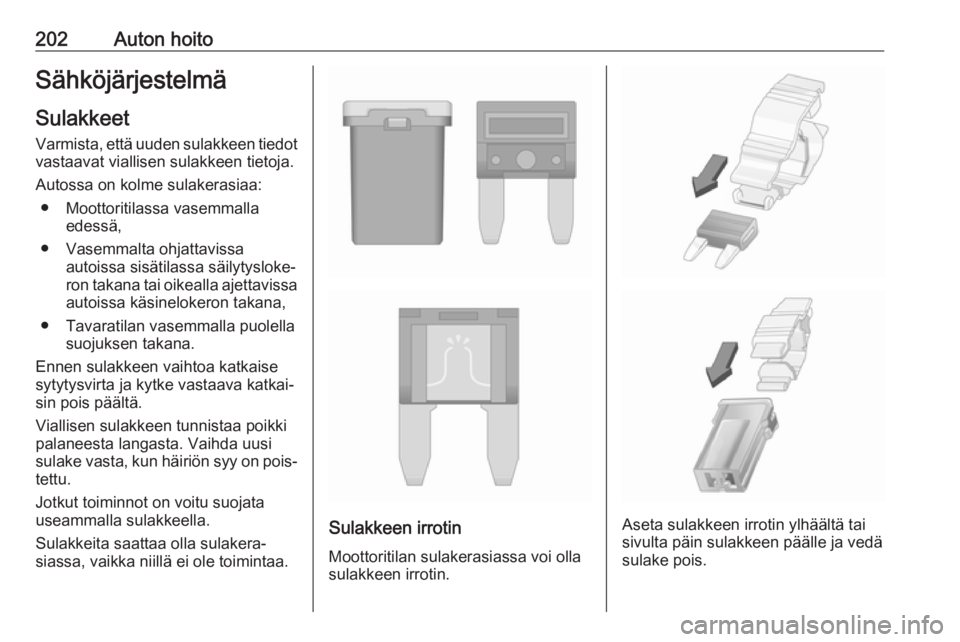

202Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● Moottoritilassa vasemmalla edessä,
● Vasemmalta ohjattavissa autoissa sisätilassa säilytysloke‐ron takana tai oikealla ajettavissa autoissa käsinelokeron takana,
● Tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.

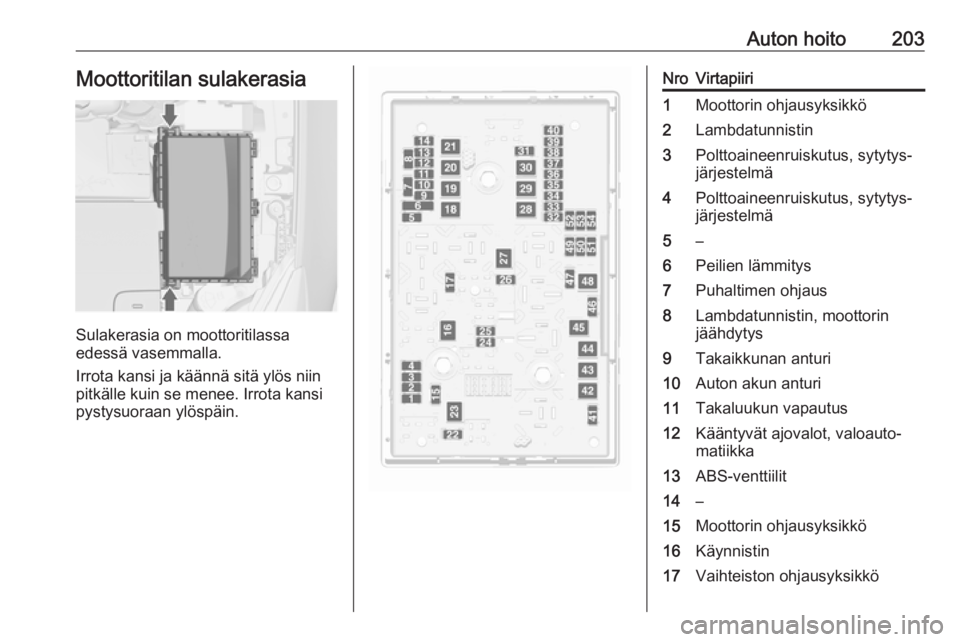

Auton hoito203Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.
NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus, sytytys‐
järjestelmä4Polttoaineenruiskutus, sytytys‐
järjestelmä5–6Peilien lämmitys7Puhaltimen ohjaus8Lambdatunnistin, moottorin
jäähdytys9Takaikkunan anturi10Auton akun anturi11Takaluukun vapautus12Kääntyvät ajovalot, valoauto‐
matiikka13ABS-venttiilit14–15Moottorin ohjausyksikkö16Käynnistin17Vaihteiston ohjausyksikkö

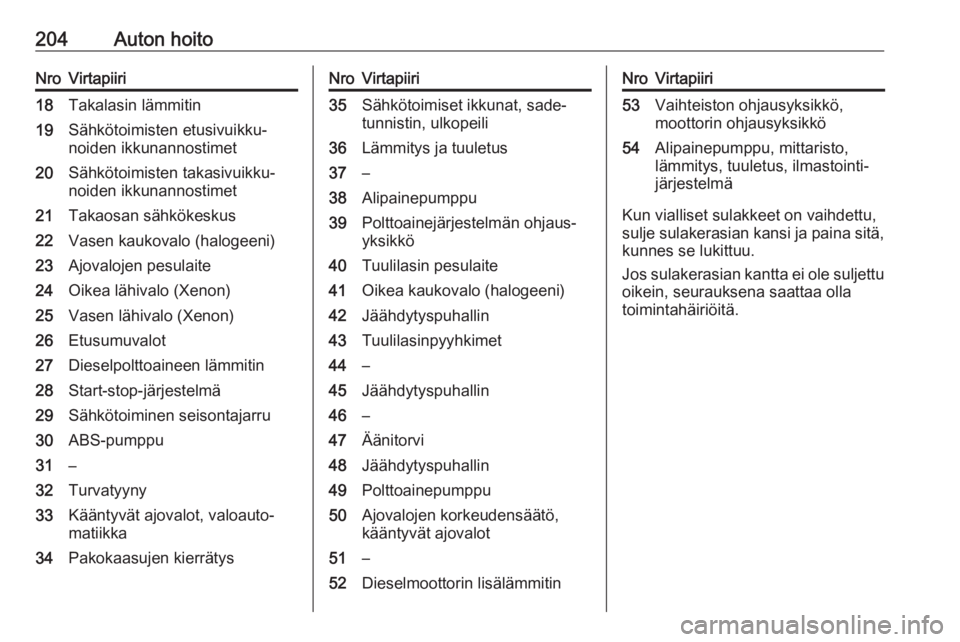

204Auton hoitoNroVirtapiiri18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takaosan sähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Start-stop-järjestelmä29Sähkötoiminen seisontajarru30ABS-pumppu31–32Turvatyyny33Kääntyvät ajovalot, valoauto‐
matiikka34Pakokaasujen kierrätysNroVirtapiiri35Sähkötoimiset ikkunat, sade‐
tunnistin, ulkopeili36Lämmitys ja tuuletus37–38Alipainepumppu39Polttoainejärjestelmän ohjaus‐
yksikkö40Tuulilasin pesulaite41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44–45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö,
kääntyvät ajovalot51–52Dieselmoottorin lisälämmitinNroVirtapiiri53Vaihteiston ohjausyksikkö,
moottorin ohjausyksikkö54Alipainepumppu, mittaristo,
lämmitys, tuuletus, ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriöitä.

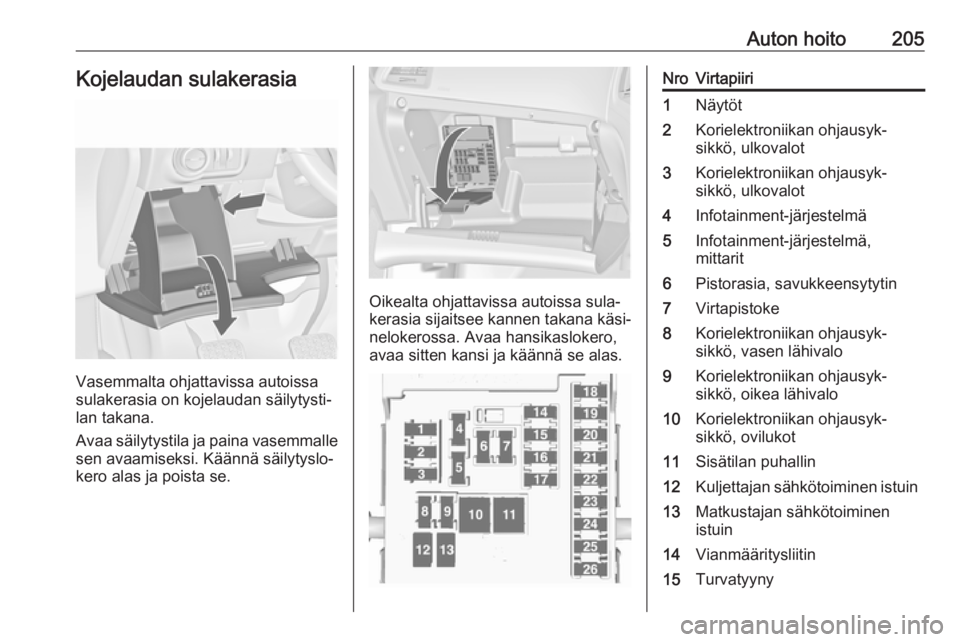

Auton hoito205Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.
Oikealta ohjattavissa autoissa sula‐ kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Näytöt2Korielektroniikan ohjausyk‐
sikkö, ulkovalot3Korielektroniikan ohjausyk‐
sikkö, ulkovalot4Infotainment-järjestelmä5Infotainment-järjestelmä,
mittarit6Pistorasia, savukkeensytytin7Virtapistoke8Korielektroniikan ohjausyk‐
sikkö, vasen lähivalo9Korielektroniikan ohjausyk‐
sikkö, oikea lähivalo10Korielektroniikan ohjausyk‐
sikkö, ovilukot11Sisätilan puhallin12Kuljettajan sähkötoiminen istuin13Matkustajan sähkötoiminen
istuin14Vianmääritysliitin15Turvatyyny

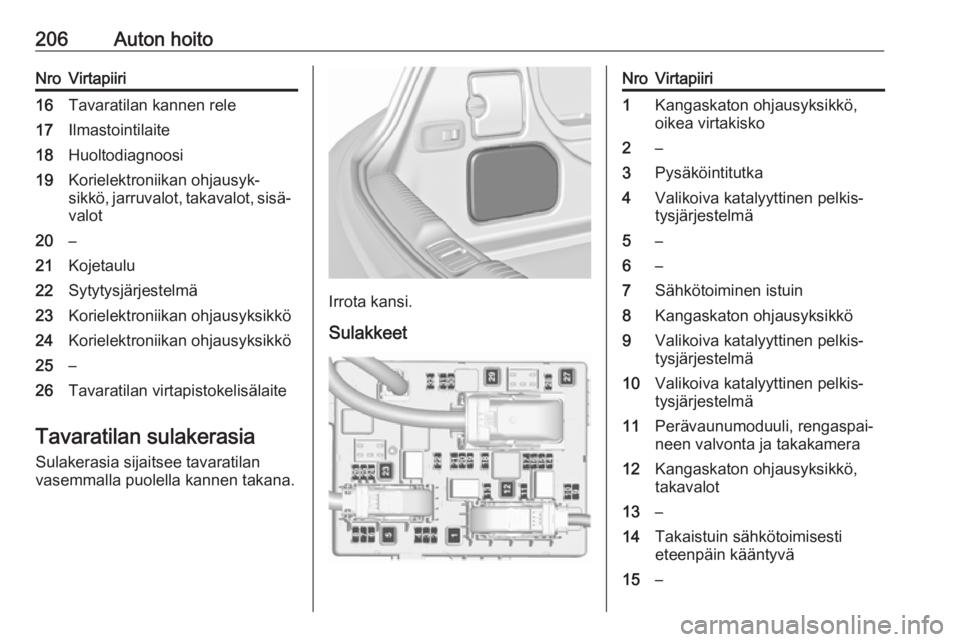

206Auton hoitoNroVirtapiiri16Tavaratilan kannen rele17Ilmastointilaite18Huoltodiagnoosi19Korielektroniikan ohjausyk‐
sikkö, jarruvalot, takavalot, sisä‐
valot20–21Kojetaulu22Sytytysjärjestelmä23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25–26Tavaratilan virtapistokelisälaite
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan
vasemmalla puolella kannen takana.
Irrota kansi.
Sulakkeet
NroVirtapiiri1Kangaskaton ohjausyksikkö,
oikea virtakisko2–3Pysäköintitutka4Valikoiva katalyyttinen pelkis‐
tysjärjestelmä5–6–7Sähkötoiminen istuin8Kangaskaton ohjausyksikkö9Valikoiva katalyyttinen pelkis‐
tysjärjestelmä10Valikoiva katalyyttinen pelkis‐
tysjärjestelmä11Perävaunumoduuli, rengaspai‐
neen valvonta ja takakamera12Kangaskaton ohjausyksikkö,
takavalot13–14Takaistuin sähkötoimisesti
eteenpäin kääntyvä15–

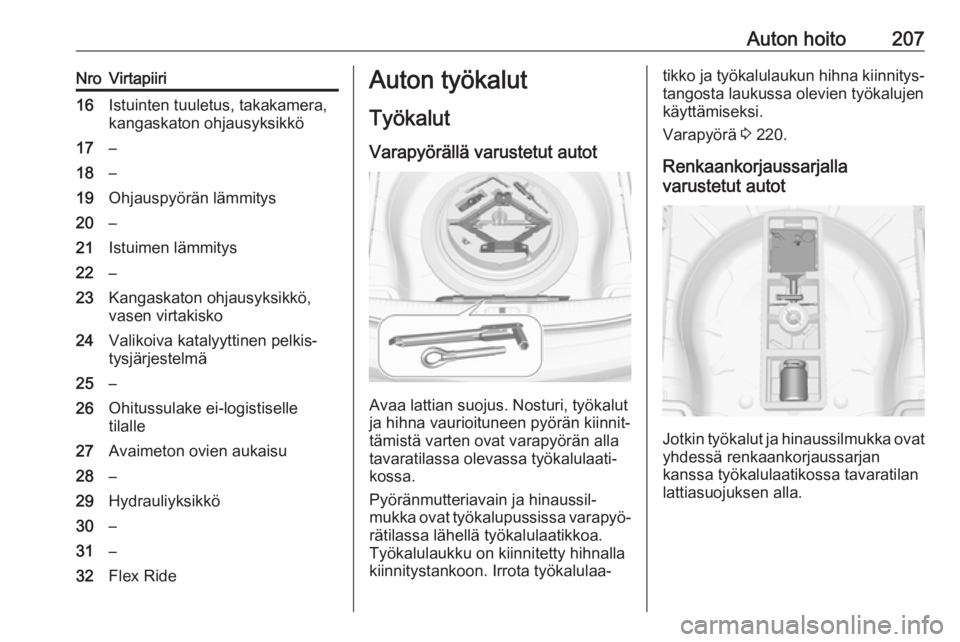

Auton hoito207NroVirtapiiri16Istuinten tuuletus, takakamera,
kangaskaton ohjausyksikkö17–18–19Ohjauspyörän lämmitys20–21Istuimen lämmitys22–23Kangaskaton ohjausyksikkö,
vasen virtakisko24Valikoiva katalyyttinen pelkis‐
tysjärjestelmä25–26Ohitussulake ei-logistiselle
tilalle27Avaimeton ovien aukaisu28–29Hydrauliyksikkö30–31–32Flex RideAuton työkalut
Työkalut
Varapyörällä varustetut autot
Avaa lattian suojus. Nosturi, työkalut
ja hihna vaurioituneen pyörän kiinnit‐
tämistä varten ovat varapyörän alla
tavaratilassa olevassa työkalulaati‐
kossa.
Pyöränmutteriavain ja hinaussil‐
mukka ovat työkalupussissa varapyö‐ rätilassa lähellä työkalulaatikkoa.
Työkalulaukku on kiinnitetty hihnalla
kiinnitystankoon. Irrota työkalulaa‐
tikko ja työkalulaukun hihna kiinnitys‐
tangosta laukussa olevien työkalujen
käyttämiseksi.
Varapyörä 3 220.
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla.

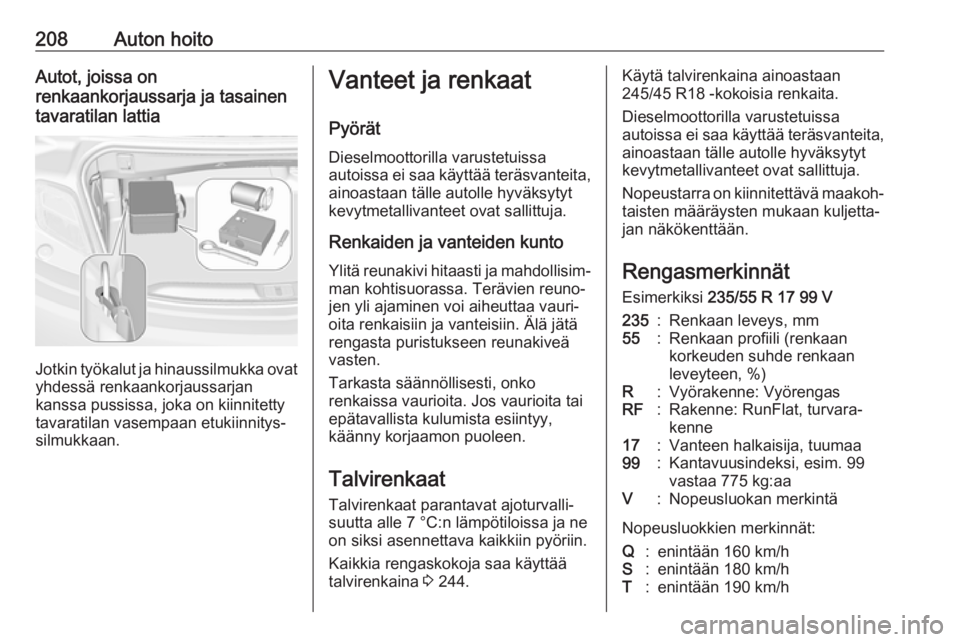

208Auton hoitoAutot, joissa on
renkaankorjaussarja ja tasainen
tavaratilan lattia
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa pussissa, joka on kiinnitetty
tavaratilan vasempaan etukiinnitys‐
silmukkaan.
Vanteet ja renkaat
PyörätDieselmoottorilla varustetuissa
autoissa ei saa käyttää teräsvanteita,
ainoastaan tälle autolle hyväksytyt
kevytmetallivanteet ovat sallittuja.
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 244.Käytä talvirenkaina ainoastaan
245/45 R18 -kokoisia renkaita.
Dieselmoottorilla varustetuissa
autoissa ei saa käyttää teräsvanteita,
ainoastaan tälle autolle hyväksytyt
kevytmetallivanteet ovat sallittuja.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Rengasmerkinnät Esimerkiksi 235/55 R 17 99 V235:Renkaan leveys, mm55:Renkaan profiili (renkaan
korkeuden suhde renkaan
leveyteen, %)R:Vyörakenne: VyörengasRF:Rakenne: RunFlat, turvara‐
kenne17:Vanteen halkaisija, tuumaa99:Kantavuusindeksi, esim. 99
vastaa 775 kg:aaV:Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/h
