OPEL CASCADA 2017.5 Ohjekirja (in Finnish)

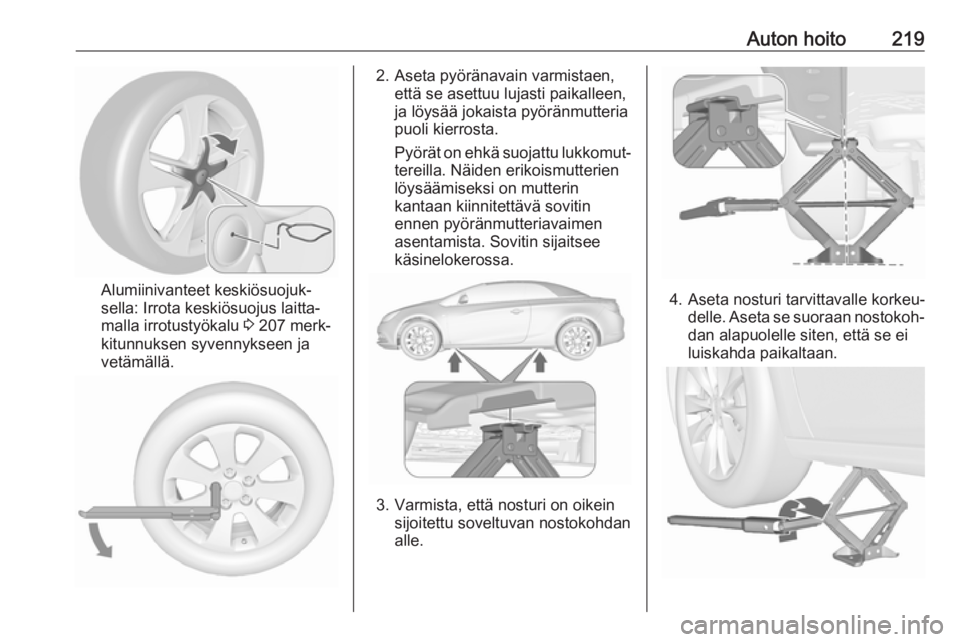

Auton hoito219
Alumiinivanteet keskiösuojuk‐
sella: Irrota keskiösuojus laitta‐
malla irrotustyökalu 3 207 merk‐
kitunnuksen syvennykseen ja
vetämällä.
2. Aseta pyöränavain varmistaen, että se asettuu lujasti paikalleen,
ja löysää jokaista pyöränmutteria
puoli kierrosta.
Pyörät on ehkä suojattu lukkomut‐
tereilla. Näiden erikoismutterien
löysäämiseksi on mutterin
kantaan kiinnitettävä sovitin
ennen pyöränmutteriavaimen
asentamista. Sovitin sijaitsee
käsinelokerossa.
3. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan
alle.
4. Aseta nosturi tarvittavalle korkeu‐ delle. Aseta se suoraan nostokoh‐
dan alapuolelle siten, että se ei
luiskahda paikaltaan.

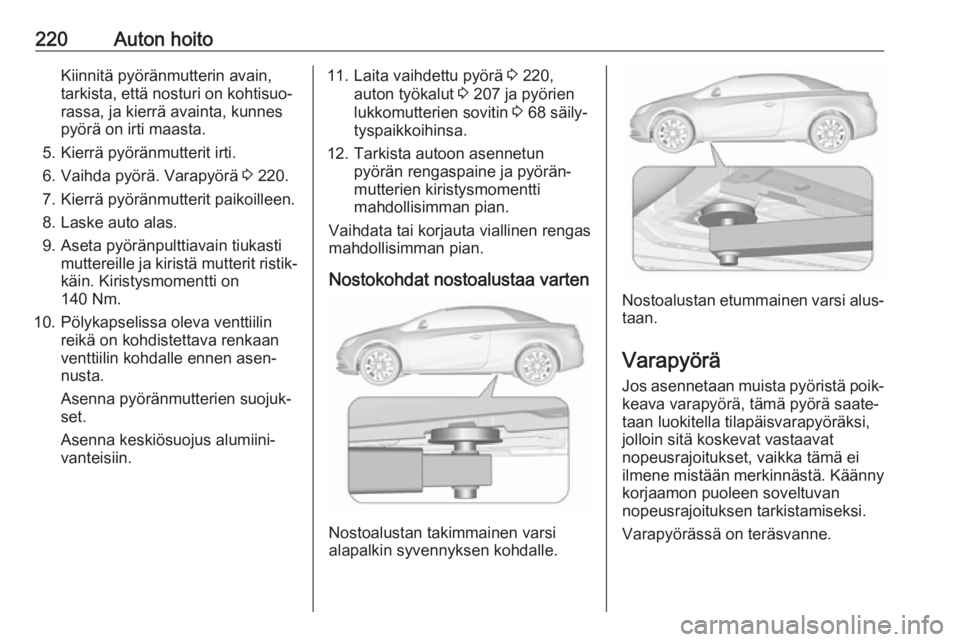

220Auton hoitoKiinnitä pyöränmutterin avain,
tarkista, että nosturi on kohtisuo‐ rassa, ja kierrä avainta, kunnes
pyörä on irti maasta.
5. Kierrä pyöränmutterit irti.
6. Vaihda pyörä. Varapyörä 3 220.
7. Kierrä pyöränmutterit paikoilleen.
8. Laske auto alas.
9. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristik‐
käin. Kiristysmomentti on
140 Nm.
10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan
venttiilin kohdalle ennen asen‐
nusta.
Asenna pyöränmutterien suojuk‐
set.
Asenna keskiösuojus alumiini‐
vanteisiin.11. Laita vaihdettu pyörä 3 220,
auton työkalut 3 207 ja pyörien
lukkomutterien sovitin 3 68 säily‐
tyspaikkoihinsa.
12. Tarkista autoon asennetun pyörän rengaspaine ja pyörän‐
mutterien kiristysmomentti
mahdollisimman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.
Nostokohdat nostoalustaa varten
Nostoalustan takimmainen varsi
alapalkin syvennyksen kohdalle.
Nostoalustan etummainen varsi alus‐
taan.
Varapyörä Jos asennetaan muista pyöristä poik‐
keava varapyörä, tämä pyörä saate‐
taan luokitella tilapäisvarapyöräksi,
jolloin sitä koskevat vastaavat
nopeusrajoitukset, vaikka tämä ei
ilmene mistään merkinnästä. Käänny
korjaamon puoleen soveltuvan
nopeusrajoituksen tarkistamiseksi.
Varapyörässä on teräsvanne.

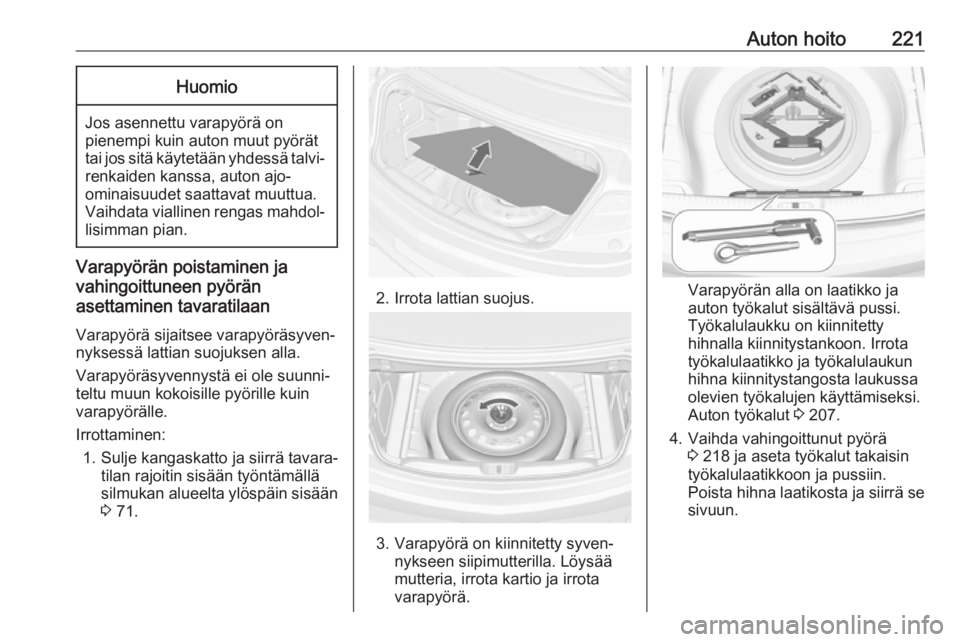

Auton hoito221Huomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos sitä käytetään yhdessä talvi‐renkaiden kanssa, auton ajo-
ominaisuudet saattavat muuttua.
Vaihdata viallinen rengas mahdol‐ lisimman pian.
Varapyörän poistaminen ja
vahingoittuneen pyörän
asettaminen tavaratilaan
Varapyörä sijaitsee varapyöräsyven‐
nyksessä lattian suojuksen alla.
Varapyöräsyvennystä ei ole suunni‐
teltu muun kokoisille pyörille kuin
varapyörälle.
Irrottaminen: 1. Sulje kangaskatto ja siirrä tavara‐ tilan rajoitin sisään työntämällä
silmukan alueelta ylöspäin sisään
3 71.
2. Irrota lattian suojus.
3. Varapyörä on kiinnitetty syven‐
nykseen siipimutterilla. Löysää
mutteria, irrota kartio ja irrota
varapyörä.
Varapyörän alla on laatikko ja
auton työkalut sisältävä pussi.
Työkalulaukku on kiinnitetty
hihnalla kiinnitystankoon. Irrota
työkalulaatikko ja työkalulaukun
hihna kiinnitystangosta laukussa
olevien työkalujen käyttämiseksi.
Auton työkalut 3 207.
4. Vaihda vahingoittunut pyörä 3 218 ja aseta työkalut takaisin
työkalulaatikkoon ja pussiin.
Poista hihna laatikosta ja siirrä se sivuun.

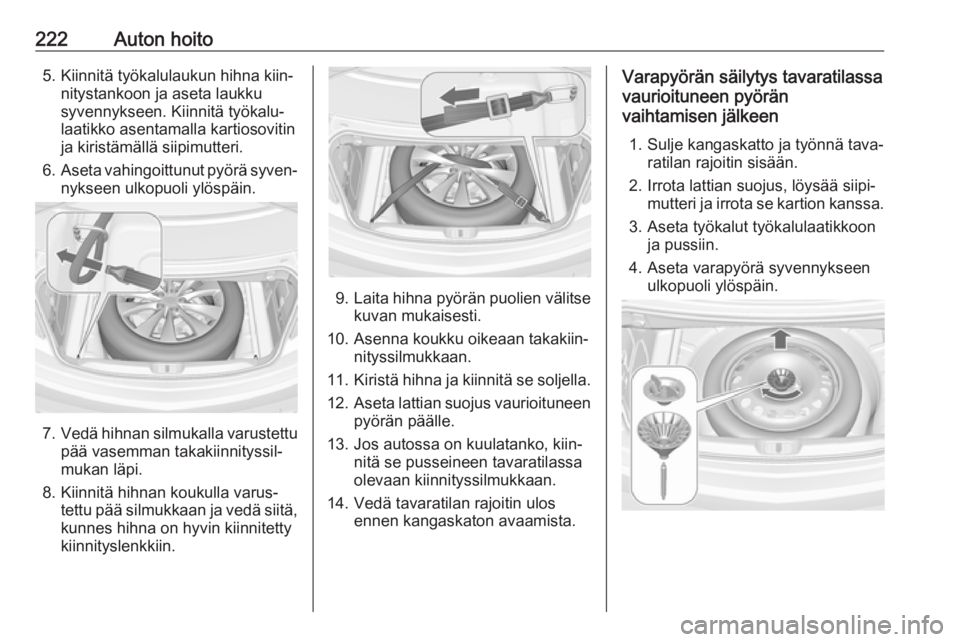

222Auton hoito5. Kiinnitä työkalulaukun hihna kiin‐nitystankoon ja aseta laukku
syvennykseen. Kiinnitä työkalu‐
laatikko asentamalla kartiosovitin ja kiristämällä siipimutteri.
6. Aseta vahingoittunut pyörä syven‐
nykseen ulkopuoli ylöspäin.
7. Vedä hihnan silmukalla varustettu
pää vasemman takakiinnityssil‐
mukan läpi.
8. Kiinnitä hihnan koukulla varus‐ tettu pää silmukkaan ja vedä siitä,
kunnes hihna on hyvin kiinnitetty
kiinnityslenkkiin.
9. Laita hihna pyörän puolien välitse
kuvan mukaisesti.
10. Asenna koukku oikeaan takakiin‐ nityssilmukkaan.
11. Kiristä hihna ja kiinnitä se soljella.
12. Aseta lattian suojus vaurioituneen
pyörän päälle.
13. Jos autossa on kuulatanko, kiin‐ nitä se pusseineen tavaratilassa
olevaan kiinnityssilmukkaan.
14. Vedä tavaratilan rajoitin ulos ennen kangaskaton avaamista.
Varapyörän säilytys tavaratilassa
vaurioituneen pyörän
vaihtamisen jälkeen
1. Sulje kangaskatto ja työnnä tava‐ ratilan rajoitin sisään.
2. Irrota lattian suojus, löysää siipi‐ mutteri ja irrota se kartion kanssa.
3. Aseta työkalut työkalulaatikkoon ja pussiin.
4. Aseta varapyörä syvennykseen ulkopuoli ylöspäin.

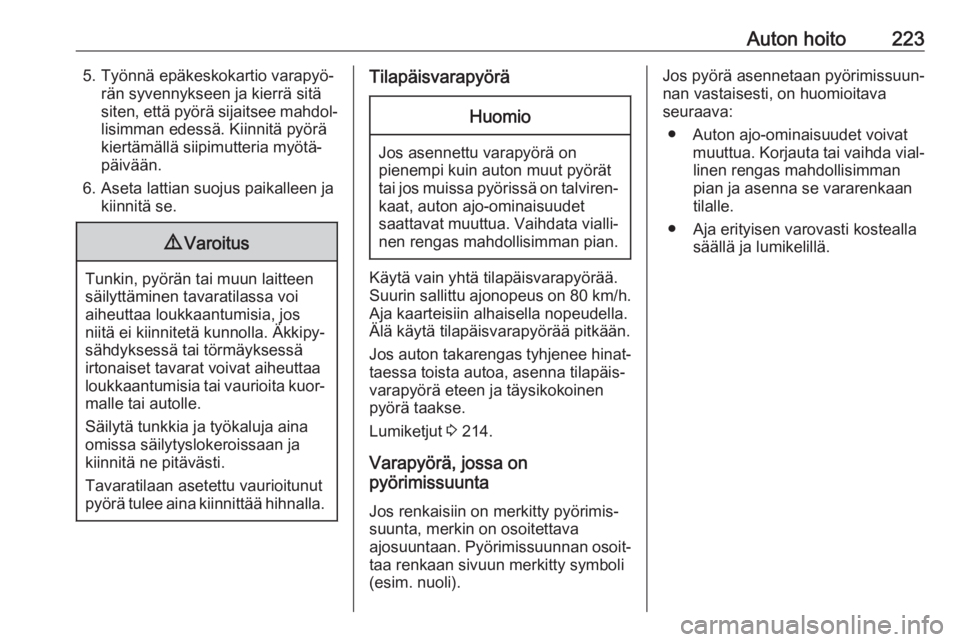

Auton hoito2235. Työnnä epäkeskokartio varapyö‐rän syvennykseen ja kierrä sitä
siten, että pyörä sijaitsee mahdol‐ lisimman edessä. Kiinnitä pyörä
kiertämällä siipimutteria myötä‐
päivään.
6. Aseta lattian suojus paikalleen ja kiinnitä se.9 Varoitus
Tunkin, pyörän tai muun laitteen
säilyttäminen tavaratilassa voi
aiheuttaa loukkaantumisia, jos
niitä ei kiinnitetä kunnolla. Äkkipy‐ sähdyksessä tai törmäyksessä
irtonaiset tavarat voivat aiheuttaa
loukkaantumisia tai vaurioita kuor‐
malle tai autolle.
Säilytä tunkkia ja työkaluja aina
omissa säilytyslokeroissaan ja
kiinnitä ne pitävästi.
Tavaratilaan asetettu vaurioitunut
pyörä tulee aina kiinnittää hihnalla.
TilapäisvarapyöräHuomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.
Jos auton takarengas tyhjenee hinat‐ taessa toista autoa, asenna tilapäis‐
varapyörä eteen ja täysikokoinen
pyörä taakse.
Lumiketjut 3 214.
Varapyörä, jossa on
pyörimissuunta
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava
ajosuuntaan. Pyörimissuunnan osoit‐ taa renkaan sivuun merkitty symboli
(esim. nuoli).
Jos pyörä asennetaan pyörimissuun‐
nan vastaisesti, on huomioitava
seuraava:
● Auton ajo-ominaisuudet voivat muuttua. Korjauta tai vaihda vial‐linen rengas mahdollisimman
pian ja asenna se vararenkaan
tilalle.
● Aja erityisen varovasti kostealla säällä ja lumikelillä.

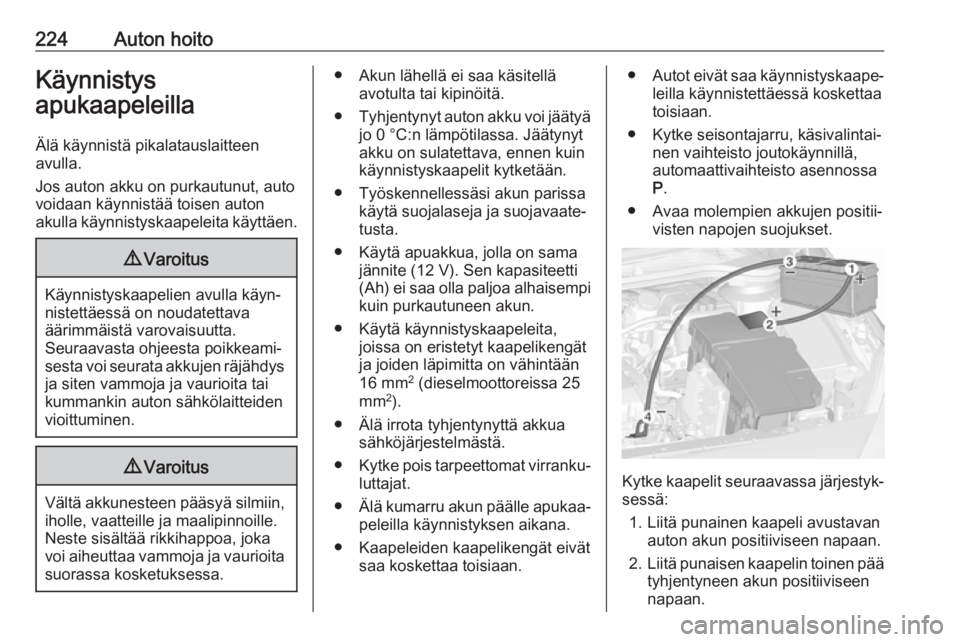

224Auton hoitoKäynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava
äärimmäistä varovaisuutta.
Seuraavasta ohjeesta poikkeami‐
sesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai
kummankin auton sähkölaitteiden
vioittuminen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
● Akun lähellä ei saa käsitellä avotulta tai kipinöitä.
● Tyhjentynyt auton akku voi jäätyä
jo 0 °C:n lämpötilassa. Jäätynyt
akku on sulatettava, ennen kuin
käynnistyskaapelit kytketään.
● Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐
tusta.
● Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti(Ah) ei saa olla paljoa alhaisempi
kuin purkautuneen akun.
● Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät
ja joiden läpimitta on vähintään
16 mm 2
(dieselmoottoreissa 25
mm 2
).
● Älä irrota tyhjentynyttä akkua sähköjärjestelmästä.
● Kytke pois tarpeettomat virranku‐
luttajat.
● Älä kumarru akun päälle apukaa‐
peleilla käynnistyksen aikana.
● Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.●Autot eivät saa käynnistyskaape‐
leilla käynnistettäessä koskettaa
toisiaan.
● Kytke seisontajarru, käsivalintai‐ nen vaihteisto joutokäynnillä,
automaattivaihteisto asennossa
P .
● Avaa molempien akkujen positii‐ visten napojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.

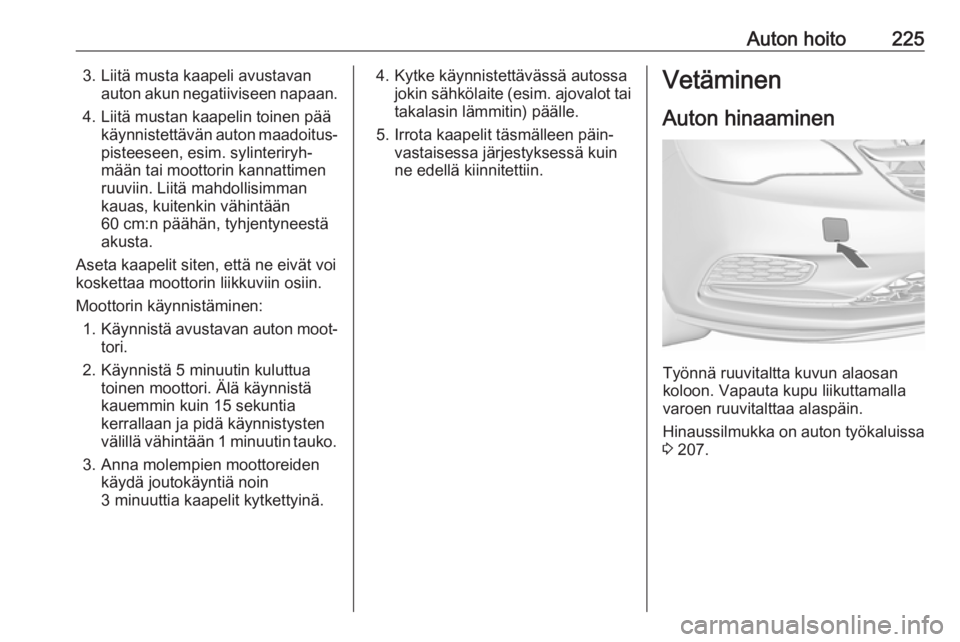

Auton hoito2253. Liitä musta kaapeli avustavanauton akun negatiiviseen napaan.
4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoitus‐
pisteeseen, esim. sylinteriryh‐
mään tai moottorin kannattimen
ruuviin. Liitä mahdollisimman
kauas, kuitenkin vähintään
60 cm:n päähän, tyhjentyneestä
akusta.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä 5 minuutin kuluttua toinen moottori. Älä käynnistä
kauemmin kuin 15 sekuntia
kerrallaan ja pidä käynnistysten välillä vähintään 1 minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin
3 minuuttia kaapelit kytkettyinä.4. Kytke käynnistettävässä autossa jokin sähkölaite ( esim. ajovalot tai
takalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.Vetäminen
Auton hinaaminen
Työnnä ruuvitaltta kuvun alaosan
koloon. Vapauta kupu liikuttamalla
varoen ruuvitalttaa alaspäin.
Hinaussilmukka on auton työkaluissa 3 207.

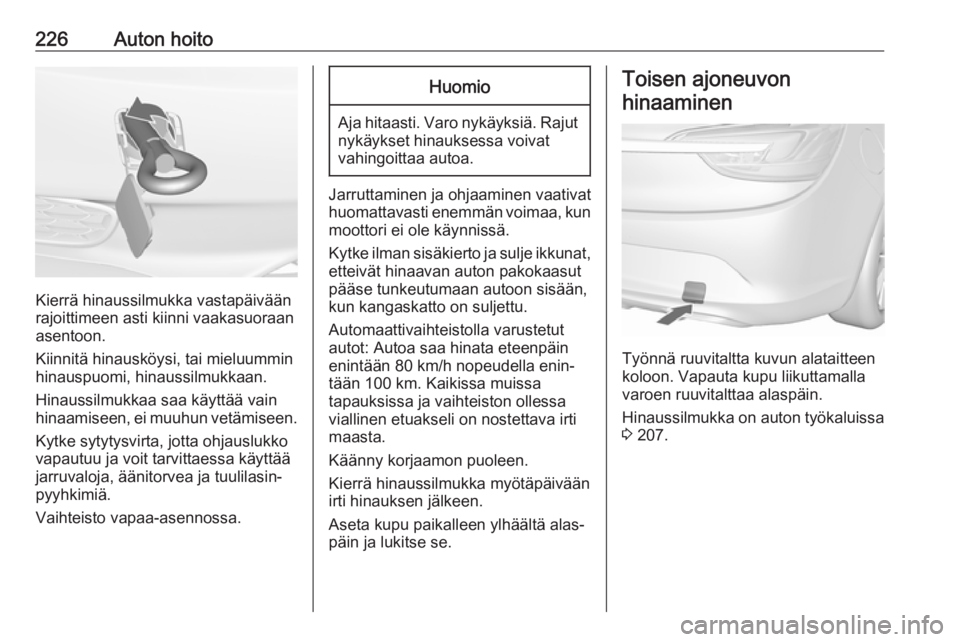

226Auton hoito
Kierrä hinaussilmukka vastapäivään
rajoittimeen asti kiinni vaakasuoraan
asentoon.
Kiinnitä hinausköysi, tai mieluummin
hinauspuomi, hinaussilmukkaan.
Hinaussilmukkaa saa käyttää vain
hinaamiseen, ei muuhun vetämiseen.
Kytke sytytysvirta, jotta ohjauslukko
vapautuu ja voit tarvittaessa käyttää
jarruvaloja, äänitorvea ja tuulilasin‐
pyyhkimiä.
Vaihteisto vapaa-asennossa.
Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat
vahingoittaa autoa.
Jarruttaminen ja ohjaaminen vaativat
huomattavasti enemmän voimaa, kun moottori ei ole käynnissä.
Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut
pääse tunkeutumaan autoon sisään,
kun kangaskatto on suljettu.
Automaattivaihteistolla varustetut autot: Autoa saa hinata eteenpäin
enintään 80 km/h nopeudella enin‐
tään 100 km. Kaikissa muissa
tapauksissa ja vaihteiston ollessa
viallinen etuakseli on nostettava irti
maasta.
Käänny korjaamon puoleen.
Kierrä hinaussilmukka myötäpäivään
irti hinauksen jälkeen.
Aseta kupu paikalleen ylhäältä alas‐
päin ja lukitse se.
Toisen ajoneuvon
hinaaminen
Työnnä ruuvitaltta kuvun alataitteen
koloon. Vapauta kupu liikuttamalla
varoen ruuvitalttaa alaspäin.
Hinaussilmukka on auton työkaluissa 3 207.

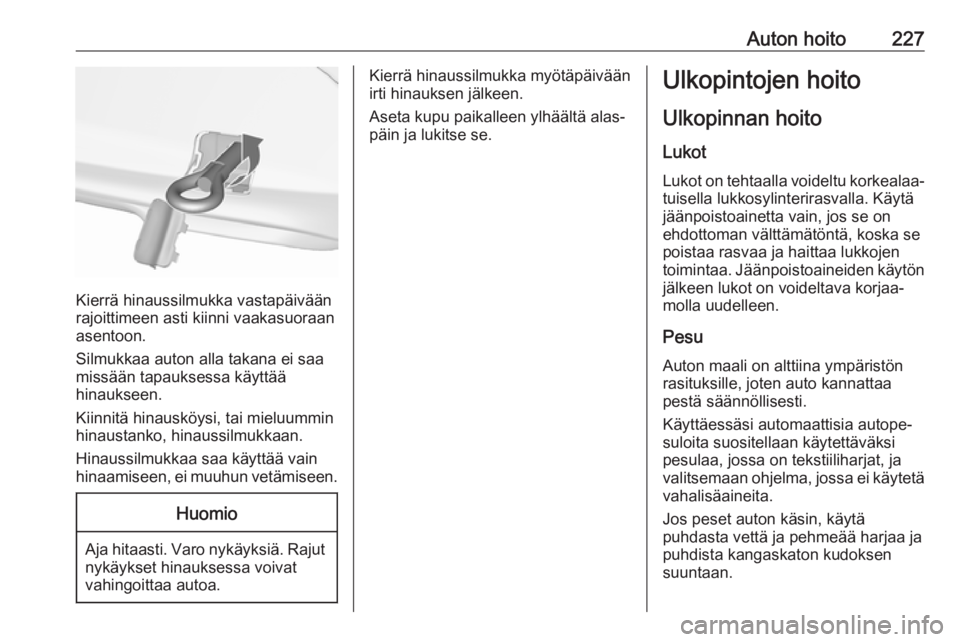

Auton hoito227
Kierrä hinaussilmukka vastapäivään
rajoittimeen asti kiinni vaakasuoraan
asentoon.
Silmukkaa auton alla takana ei saa
missään tapauksessa käyttää
hinaukseen.
Kiinnitä hinausköysi, tai mieluummin
hinaustanko, hinaussilmukkaan.
Hinaussilmukkaa saa käyttää vain
hinaamiseen, ei muuhun vetämiseen.
Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat
vahingoittaa autoa.
Kierrä hinaussilmukka myötäpäivään
irti hinauksen jälkeen.
Aseta kupu paikalleen ylhäältä alas‐
päin ja lukitse se.Ulkopintojen hoito
Ulkopinnan hoito
Lukot
Lukot on tehtaalla voideltu korkealaa‐ tuisella lukkosylinterirasvalla. Käytä
jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se
poistaa rasvaa ja haittaa lukkojen
toimintaa. Jäänpoistoaineiden käytön
jälkeen lukot on voideltava korjaa‐
molla uudelleen.
Pesu
Auton maali on alttiina ympäristön
rasituksille, joten auto kannattaa
pestä säännöllisesti.
Käyttäessäsi automaattisia autope‐
suloita suositellaan käytettäväksi
pesulaa, jossa on tekstiiliharjat, ja
valitsemaan ohjelma, jossa ei käytetä
vahalisäaineita.
Jos peset auton käsin, käytä
puhdasta vettä ja pehmeää harjaa ja
puhdista kangaskaton kudoksen suuntaan.

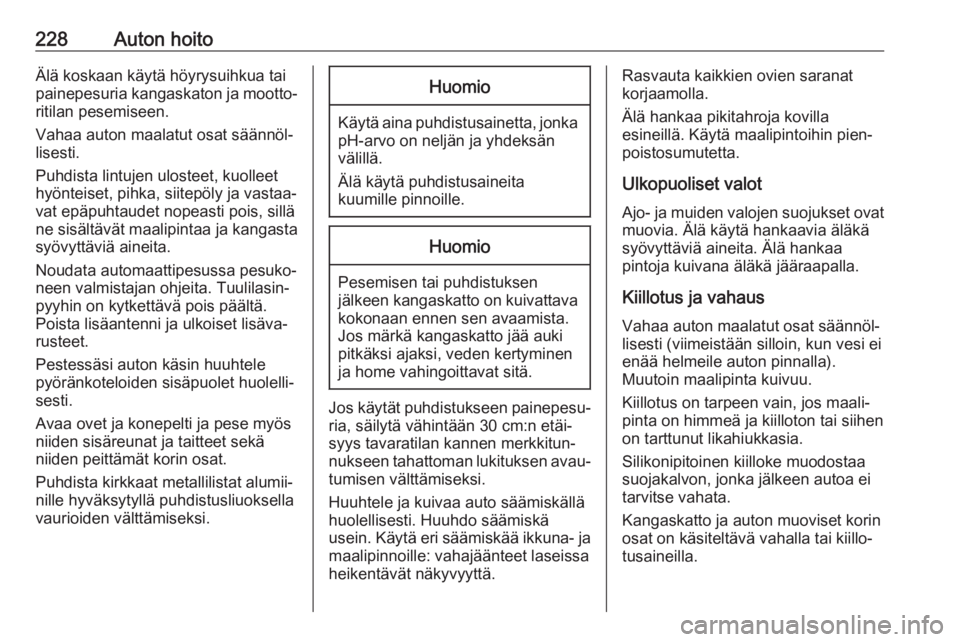

228Auton hoitoÄlä koskaan käytä höyrysuihkua tai
painepesuria kangaskaton ja mootto‐
ritilan pesemiseen.
Vahaa auton maalatut osat säännöl‐
lisesti.
Puhdista lintujen ulosteet, kuolleet
hyönteiset, pihka, siitepöly ja vastaa‐
vat epäpuhtaudet nopeasti pois, sillä
ne sisältävät maalipintaa ja kangasta
syövyttäviä aineita.
Noudata automaattipesussa pesuko‐
neen valmistajan ohjeita. Tuulilasin‐
pyyhin on kytkettävä pois päältä.
Poista lisäantenni ja ulkoiset lisäva‐
rusteet.
Pestessäsi auton käsin huuhtele
pyöränkoteloiden sisäpuolet huolelli‐
sesti.
Avaa ovet ja konepelti ja pese myös
niiden sisäreunat ja taitteet sekä
niiden peittämät korin osat.
Puhdista kirkkaat metallilistat alumii‐
nille hyväksytyllä puhdistusliuoksella vaurioiden välttämiseksi.Huomio
Käytä aina puhdistusainetta, jonka pH-arvo on neljän ja yhdeksän
välillä.
Älä käytä puhdistusaineita
kuumille pinnoille.
Huomio
Pesemisen tai puhdistuksen jälkeen kangaskatto on kuivattava kokonaan ennen sen avaamista.
Jos märkä kangaskatto jää auki
pitkäksi ajaksi, veden kertyminen
ja home vahingoittavat sitä.
Jos käytät puhdistukseen painepesu‐
ria, säilytä vähintään 30 cm:n etäi‐ syys tavaratilan kannen merkkitun‐
nukseen tahattoman lukituksen avau‐
tumisen välttämiseksi.
Huuhtele ja kuivaa auto säämiskällä
huolellisesti. Huuhdo säämiskä
usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa
heikentävät näkyvyyttä.
Rasvauta kaikkien ovien saranat
korjaamolla.
Älä hankaa pikitahroja kovilla
esineillä. Käytä maalipintoihin pien‐
poistosumutetta.
Ulkopuoliset valot
Ajo- ja muiden valojen suojukset ovat
muovia. Älä käytä hankaavia äläkä
syövyttäviä aineita. Älä hankaa
pintoja kuivana äläkä jääraapalla.
Kiillotus ja vahaus
Vahaa auton maalatut osat säännöl‐
lisesti (viimeistään silloin, kun vesi ei
enää helmeile auton pinnalla).
Muutoin maalipinta kuivuu.
Kiillotus on tarpeen vain, jos maali‐
pinta on himmeä ja kiilloton tai siihen
on tarttunut likahiukkasia.
Silikonipitoinen kiilloke muodostaa
suojakalvon, jonka jälkeen autoa ei
tarvitse vahata.
Kangaskatto ja auton muoviset korin
osat on käsiteltävä vahalla tai kiillo‐
tusaineilla.
