OPEL CASCADA 2017.5 Používateľská príručka (in Slovak)

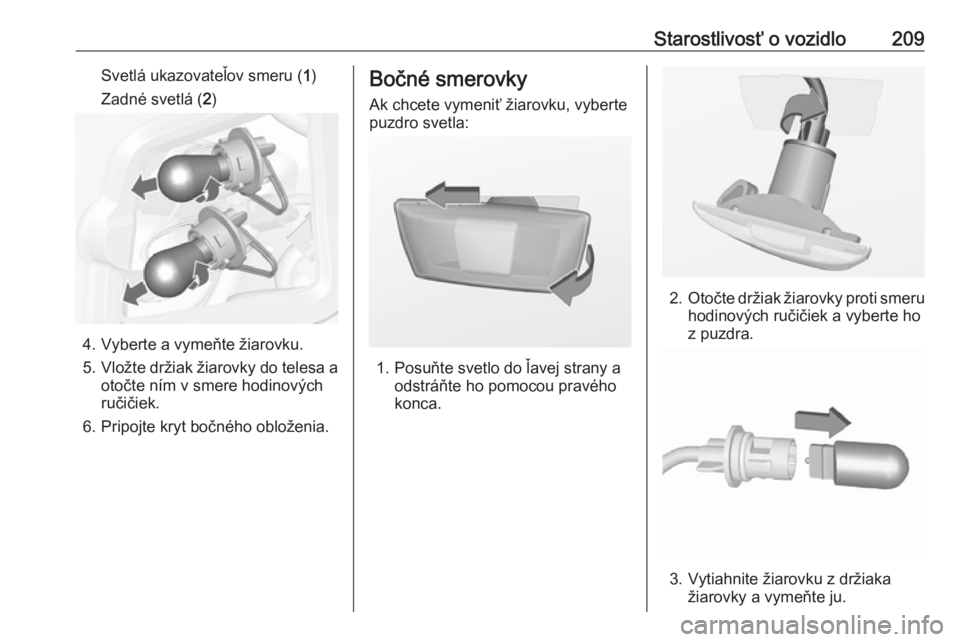

Starostlivosť o vozidlo209Svetlá ukazovateľov smeru (1)
Zadné svetlá ( 2)
4. Vyberte a vymeňte žiarovku.
5. Vložte držiak žiarovky do telesa a
otočte ním v smere hodinových
ručičiek.
6. Pripojte kryt bočného obloženia.
Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

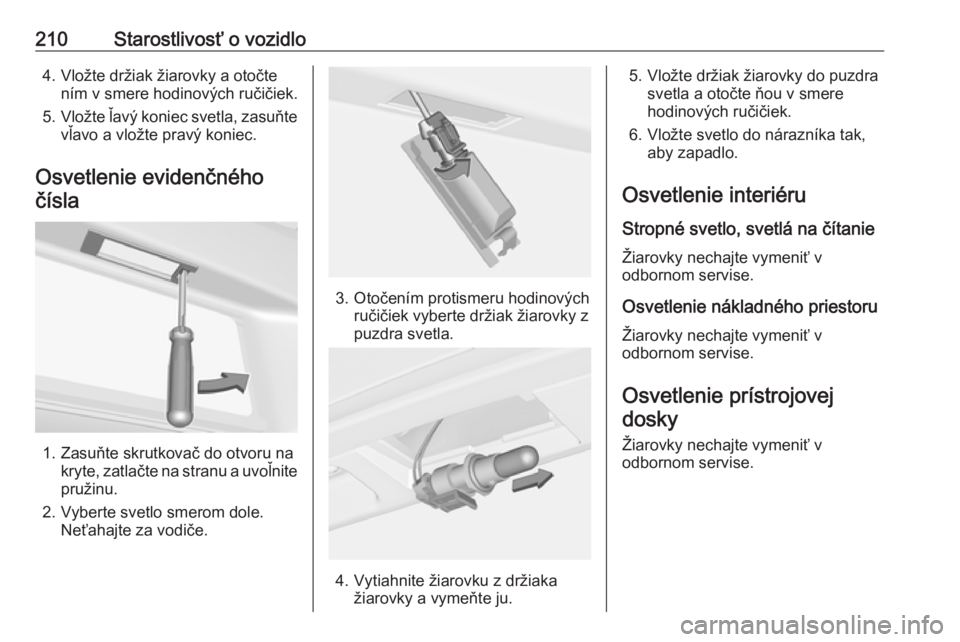

210Starostlivosť o vozidlo4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinovýchručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdrasvetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej dosky
Žiarovky nechajte vymeniť v
odbornom servise.

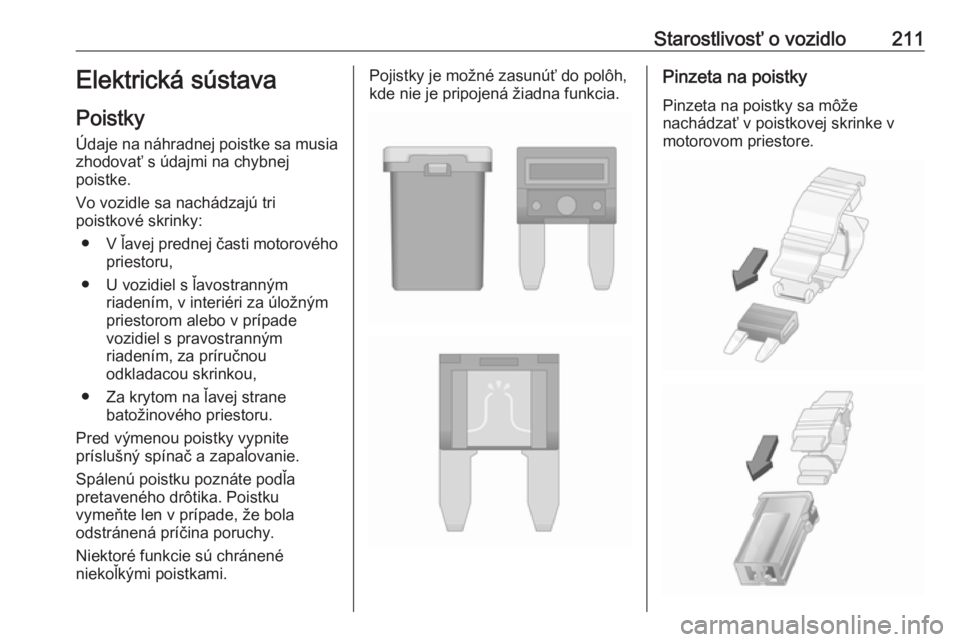

Starostlivosť o vozidlo211Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● V ľavej prednej časti motorového
priestoru,
● U vozidiel s ľavostranným riadením, v interiéri za úložným
priestorom alebo v prípade
vozidiel s pravostranným
riadením, za príručnou
odkladacou skrinkou,
● Za krytom na ľavej strane batožinového priestoru.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v motorovom priestore.

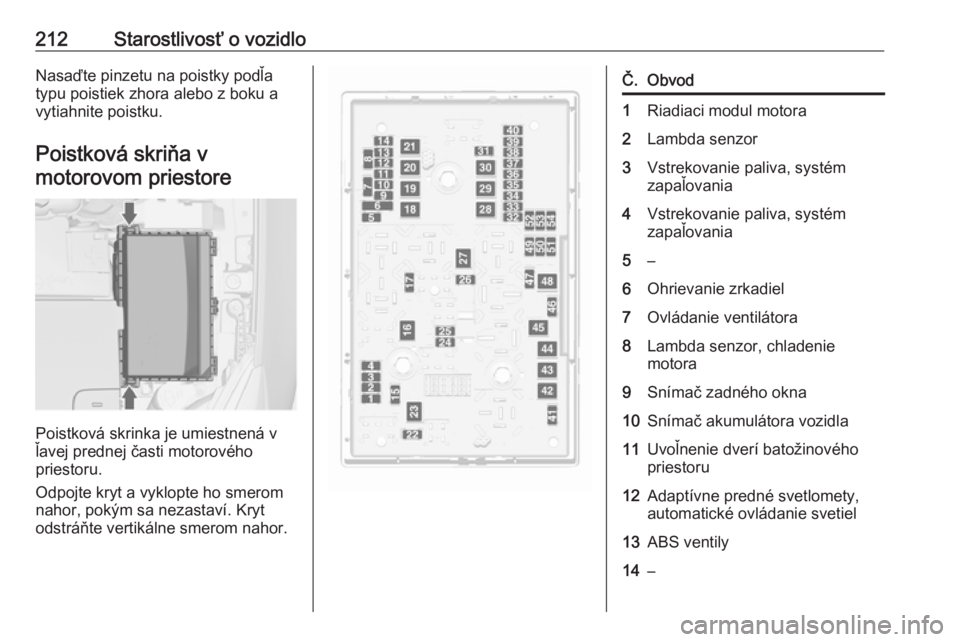

212Starostlivosť o vozidloNasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.
Č.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva, systém
zapaľovania4Vstrekovanie paliva, systém
zapaľovania5–6Ohrievanie zrkadiel7Ovládanie ventilátora8Lambda senzor, chladenie
motora9Snímač zadného okna10Snímač akumulátora vozidla11Uvoľnenie dverí batožinového
priestoru12Adaptívne predné svetlomety,
automatické ovládanie svetiel13ABS ventily14–

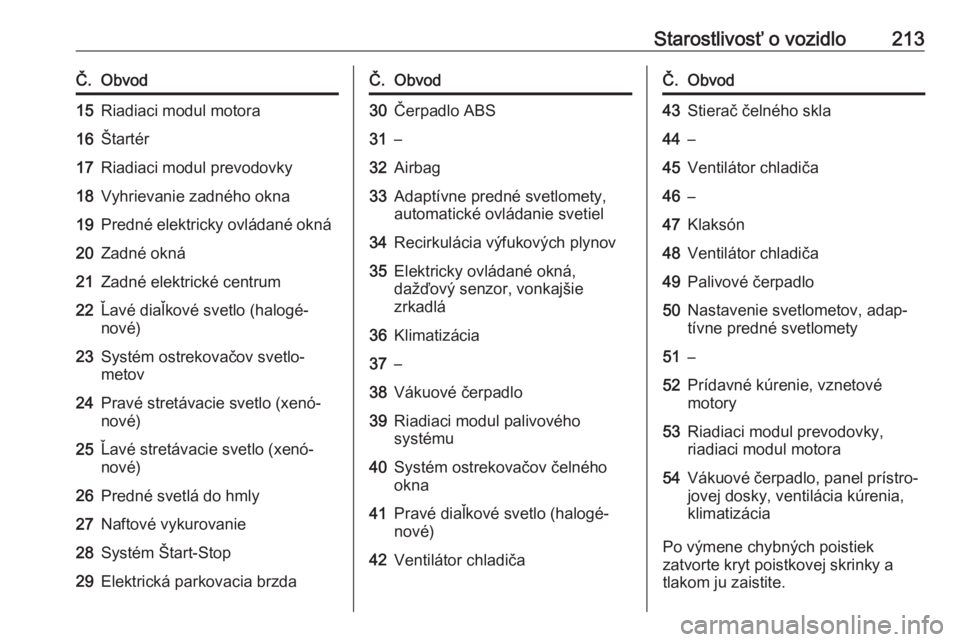

Starostlivosť o vozidlo213Č.Obvod15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23Systém ostrekovačov svetlo‐
metov24Pravé stretávacie svetlo (xenó‐
nové)25Ľavé stretávacie svetlo (xenó‐
nové)26Predné svetlá do hmly27Naftové vykurovanie28Systém Štart-Stop29Elektrická parkovacia brzdaČ.Obvod30Čerpadlo ABS31–32Airbag33Adaptívne predné svetlomety,
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Elektricky ovládané okná,
dažďový senzor, vonkajšie
zrkadlá36Klimatizácia37–38Vákuové čerpadlo39Riadiaci modul palivového
systému40Systém ostrekovačov čelného
okna41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladičaČ.Obvod43Stierač čelného skla44–45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov, adap‐
tívne predné svetlomety51–52Prídavné kúrenie, vznetové
motory53Riadiaci modul prevodovky,
riadiaci modul motora54Vákuové čerpadlo, panel prístro‐ jovej dosky, ventilácia kúrenia,
klimatizácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.

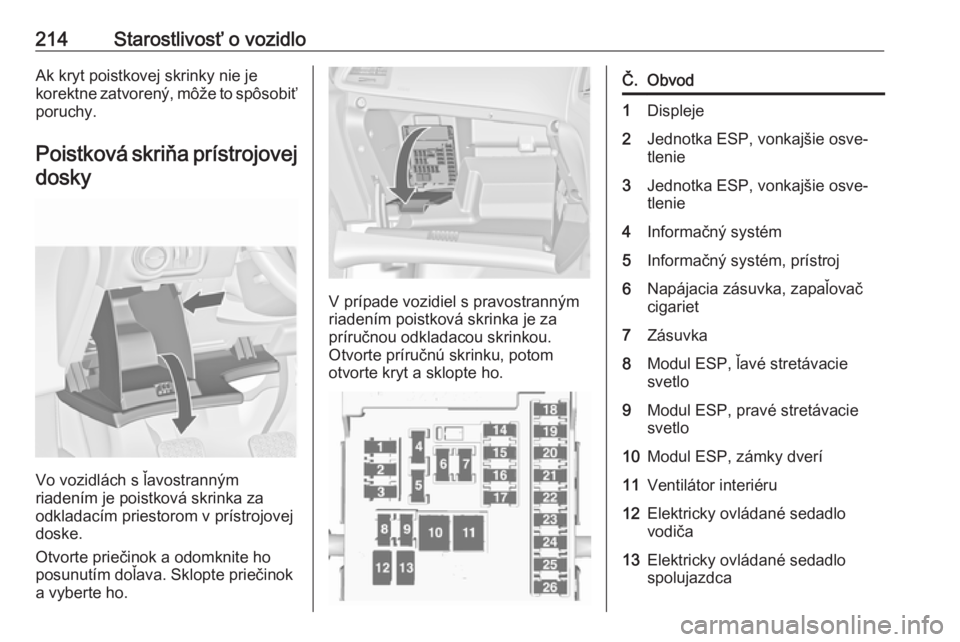

214Starostlivosť o vozidloAk kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchy.
Poistková skriňa prístrojovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.
Č.Obvod1Displeje2Jednotka ESP, vonkajšie osve‐
tlenie3Jednotka ESP, vonkajšie osve‐
tlenie4Informačný systém5Informačný systém, prístroj6Napájacia zásuvka, zapaľovač
cigariet7Zásuvka8Modul ESP, ľavé stretávacie
svetlo9Modul ESP, pravé stretávacie
svetlo10Modul ESP, zámky dverí11Ventilátor interiéru12Elektricky ovládané sedadlo
vodiča13Elektricky ovládané sedadlo
spolujazdca

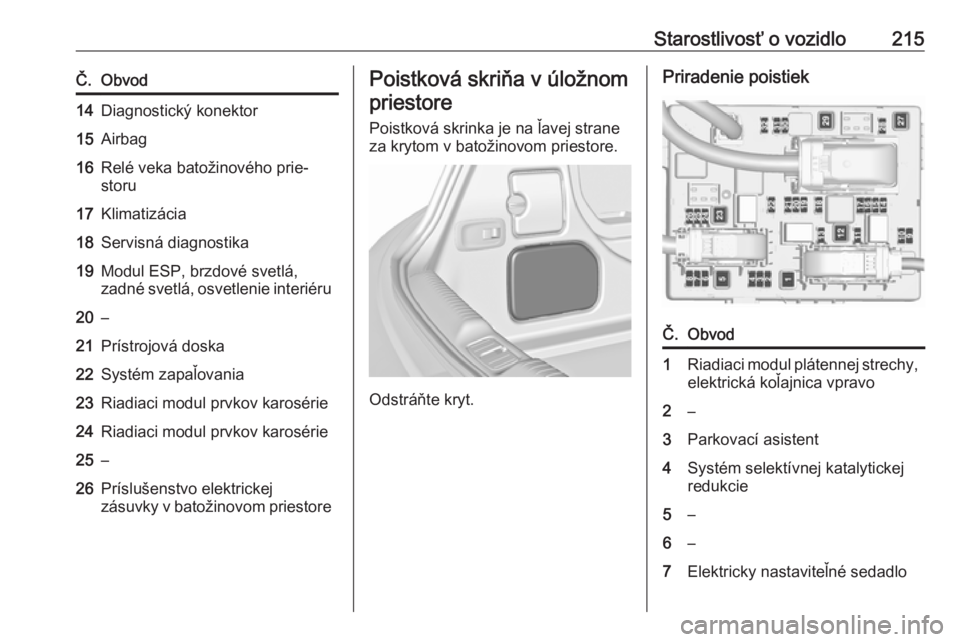

Starostlivosť o vozidlo215Č.Obvod14Diagnostický konektor15Airbag16Relé veka batožinového prie‐
storu17Klimatizácia18Servisná diagnostika19Modul ESP, brzdové svetlá,
zadné svetlá, osvetlenie interiéru20–21Prístrojová doska22Systém zapaľovania23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25–26Príslušenstvo elektrickej
zásuvky v batožinovom priestorePoistková skriňa v úložnom
priestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.
Priradenie poistiekČ.Obvod1Riadiaci modul plátennej strechy, elektrická koľajnica vpravo2–3Parkovací asistent4Systém selektívnej katalytickej
redukcie5–6–7Elektricky nastaviteľné sedadlo

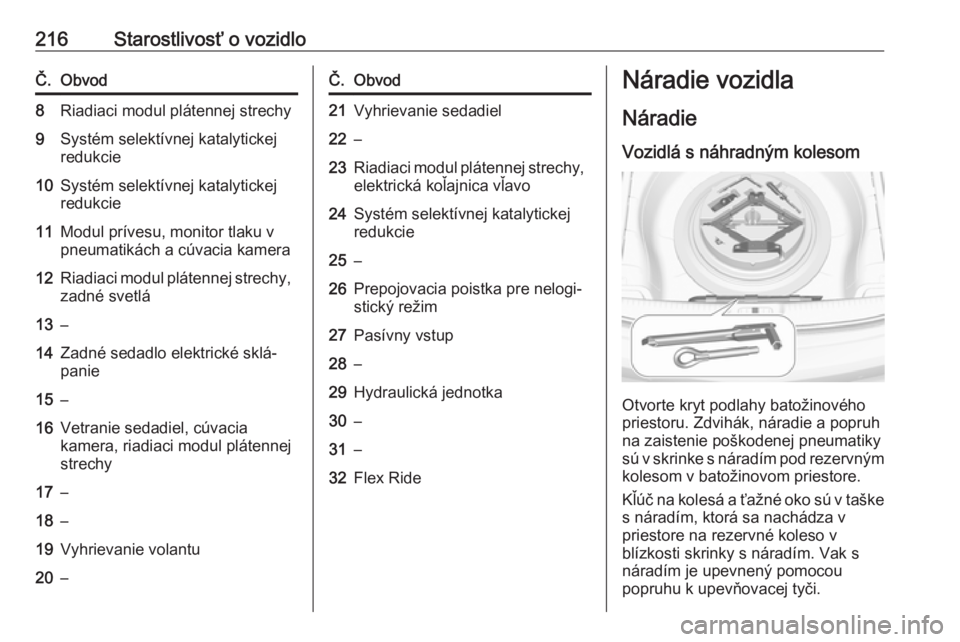

216Starostlivosť o vozidloČ.Obvod8Riadiaci modul plátennej strechy9Systém selektívnej katalytickej
redukcie10Systém selektívnej katalytickej
redukcie11Modul prívesu, monitor tlaku v
pneumatikách a cúvacia kamera12Riadiaci modul plátennej strechy,
zadné svetlá13–14Zadné sedadlo elektrické sklá‐
panie15–16Vetranie sedadiel, cúvacia
kamera, riadiaci modul plátennej strechy17–18–19Vyhrievanie volantu20–Č.Obvod21Vyhrievanie sedadiel22–23Riadiaci modul plátennej strechy, elektrická koľajnica vľavo24Systém selektívnej katalytickej
redukcie25–26Prepojovacia poistka pre nelogi‐
stický režim27Pasívny vstup28–29Hydraulická jednotka30–31–32Flex RideNáradie vozidla
Náradie Vozidlá s náhradným kolesom
Otvorte kryt podlahy batožinového
priestoru. Zdvihák, náradie a popruh
na zaistenie poškodenej pneumatiky
sú v skrinke s náradím pod rezervným
kolesom v batožinovom priestore.
Kľúč na kolesá a ťažné oko sú v taške s náradím, ktorá sa nachádza v
priestore na rezervné koleso v
blízkosti skrinky s náradím. Vak s
náradím je upevnený pomocou
popruhu k upevňovacej tyči.

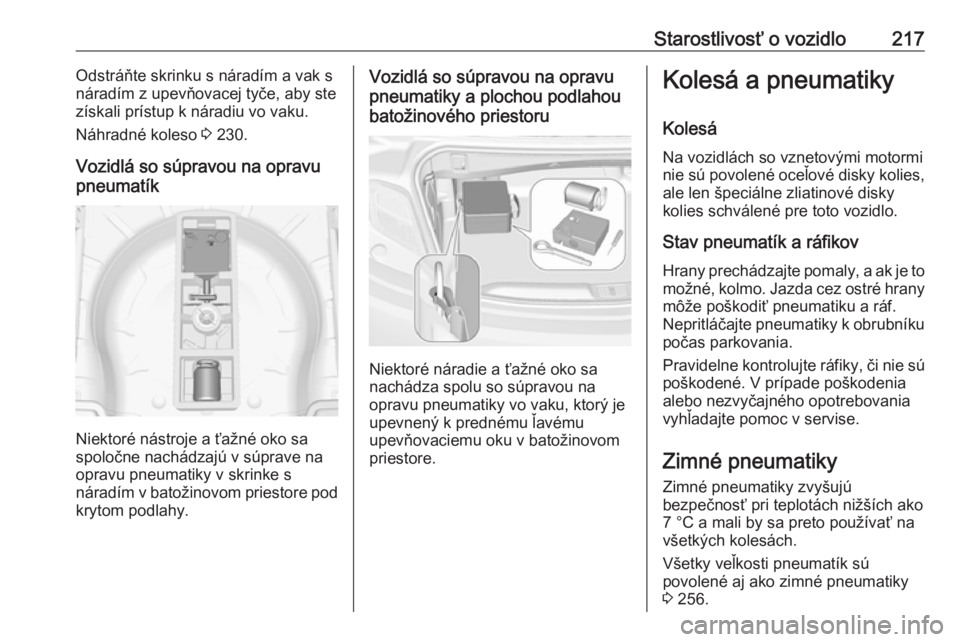

Starostlivosť o vozidlo217Odstráňte skrinku s náradím a vak s
náradím z upevňovacej tyče, aby ste získali prístup k náradiu vo vaku.
Náhradné koleso 3 230.
Vozidlá so súpravou na opravu
pneumatík
Niektoré nástroje a ťažné oko sa
spoločne nachádzajú v súprave na
opravu pneumatiky v skrinke s
náradím v batožinovom priestore pod krytom podlahy.
Vozidlá so súpravou na opravu
pneumatiky a plochou podlahou
batožinového priestoru
Niektoré náradie a ťažné oko sa
nachádza spolu so súpravou na
opravu pneumatiky vo vaku, ktorý je upevnený k prednému ľavému
upevňovaciemu oku v batožinovom
priestore.
Kolesá a pneumatiky
Kolesá
Na vozidlách so vznetovými motormi
nie sú povolené oceľové disky kolies,
ale len špeciálne zliatinové disky
kolies schválené pre toto vozidlo.
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly, a ak je to možné, kolmo. Jazda cez ostré hrany
môže poškodiť pneumatiku a ráf.
Nepritláčajte pneumatiky k obrubníku
počas parkovania.
Pravidelne kontrolujte ráfiky, či nie sú poškodené. V prípade poškodenia
alebo nezvyčajného opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako
7 °C a mali by sa preto používať na
všetkých kolesách.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 256.

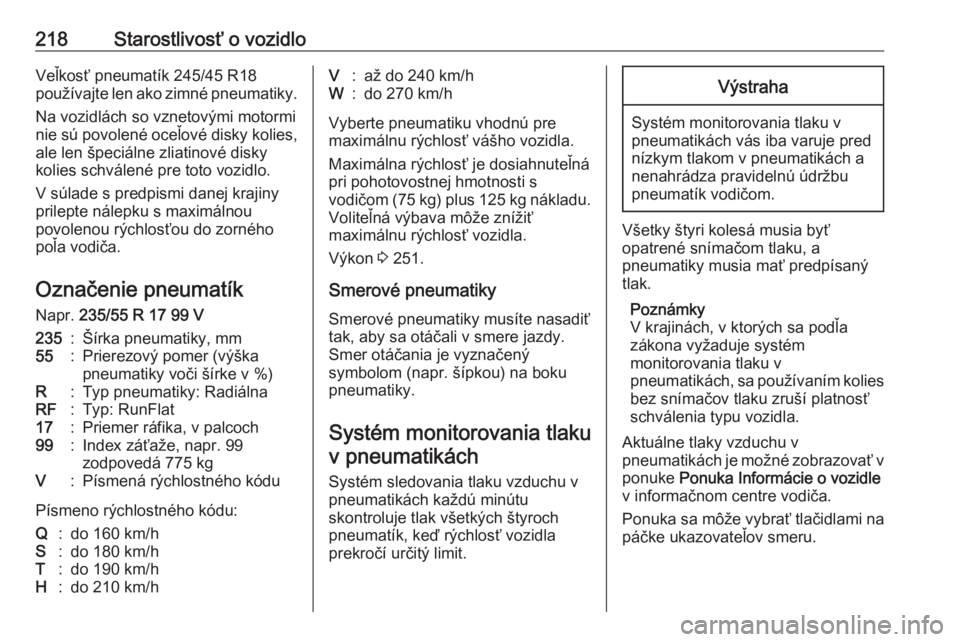

218Starostlivosť o vozidloVeľkosť pneumatík 245/45 R18
používajte len ako zimné pneumatiky.
Na vozidlách so vznetovými motormi
nie sú povolené oceľové disky kolies,
ale len špeciálne zliatinové disky
kolies schválené pre toto vozidlo.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Označenie pneumatík Napr. 235/55 R 17 99 V235:Šírka pneumatiky, mm55:Prierezový pomer (výška
pneumatiky voči šírke v %)R:Typ pneumatiky: RadiálnaRF:Typ: RunFlat17:Priemer ráfika, v palcoch99:Index záťaže, napr. 99
zodpovedá 775 kgV:Písmená rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:až do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 251.
Smerové pneumatiky
Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Systém monitorovania tlakuv pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch pneumatík, keď rýchlosť vozidla
prekročí určitý limit.
Výstraha
Systém monitorovania tlaku v
pneumatikách vás iba varuje pred nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
schválenia typu vozidla.
Aktuálne tlaky vzduchu v
pneumatikách je možné zobrazovať v ponuke Ponuka Informácie o vozidle
v informačnom centre vodiča.
Ponuka sa môže vybrať tlačidlami na
páčke ukazovateľov smeru.
