Nega vozila219BrojStrujno kolo22–23Kontrolni modul mekog krova,
leva električna šina24Sistem selektivne redukcije
katalizacije25–26Premosni osigurač za
nelogistički režim27Pasivni ulaz28–29Hidraulični uređaj30–31–32Flex Ride - Fleksibilna vožnjaAlati vozila

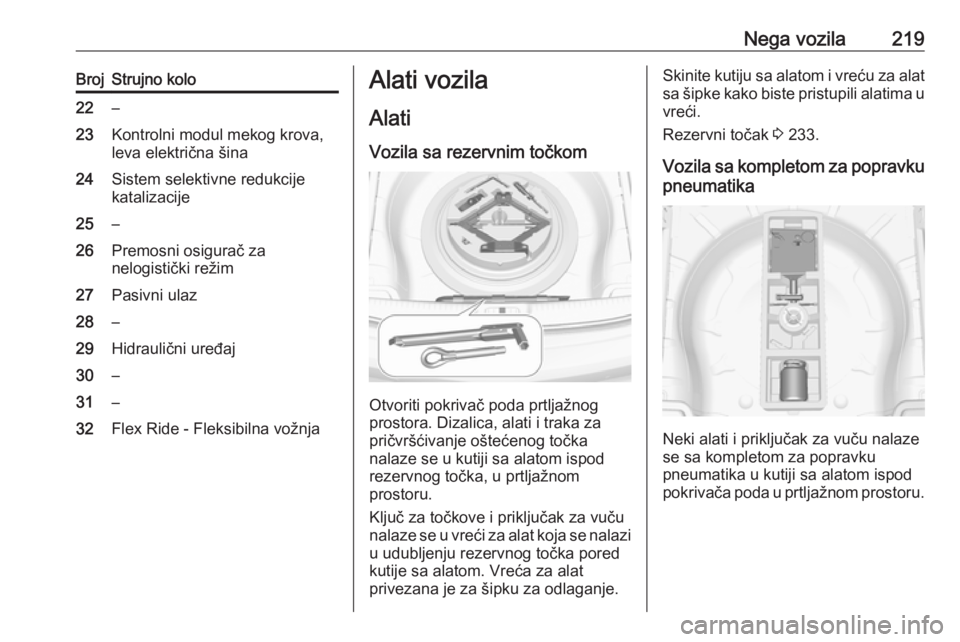

Alati Vozila sa rezervnim točkom
Otvoriti pokrivač poda prtljažnog
prostora. Dizalica, alati i traka za
pričvršćivanje oštećenog točka
nalaze se u kutiji sa alatom ispod
rezervnog točka, u prtljažnom
prostoru.
Ključ za točkove i priključak za vuču nalaze se u vreći za alat koja se nalazi
u udubljenju rezervnog točka pored
kutije sa alatom. Vreća za alat
privezana je za šipku za odlaganje.
Skinite kutiju sa alatom i vreću za alat
sa šipke kako biste pristupili alatima u
vreći.
Rezervni točak 3 233.
Vozila sa kompletom za popravku pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u prtljažnom prostoru.

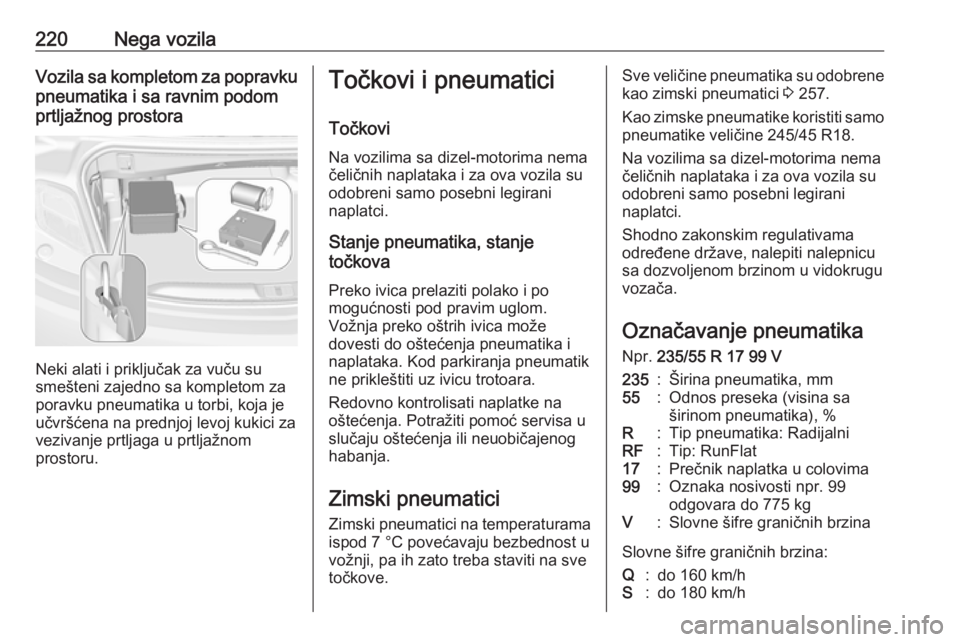

220Nega vozilaVozila sa kompletom za popravku
pneumatika i sa ravnim podom
prtljažnog prostora
Neki alati i priključak za vuču su
smešteni zajedno sa kompletom za
poravku pneumatika u torbi, koja je
učvršćena na prednjoj levoj kukici za
vezivanje prtljaga u prtljažnom
prostoru.
Točkovi i pneumatici
Točkovi
Na vozilima sa dizel-motorima nema
čeličnih naplataka i za ova vozila su
odobreni samo posebni legirani
naplatci.
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici na temperaturama ispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 257.
Kao zimske pneumatike koristiti samo pneumatike veličine 245/45 R18.
Na vozilima sa dizel-motorima nema
čeličnih naplataka i za ova vozila su
odobreni samo posebni legirani
naplatci.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.
Označavanje pneumatika Npr. 235/55 R 17 99 V235:Širina pneumatika, mm55:Odnos preseka (visina sa
širinom pneumatika), %R:Tip pneumatika: RadijalniRF:Tip: RunFlat17:Prečnik naplatka u colovima99:Oznaka nosivosti npr. 99
odgovara do 775 kgV:Slovne šifre graničnih brzina
Slovne šifre graničnih brzina:
Q:do 160 km/hS:do 180 km/h

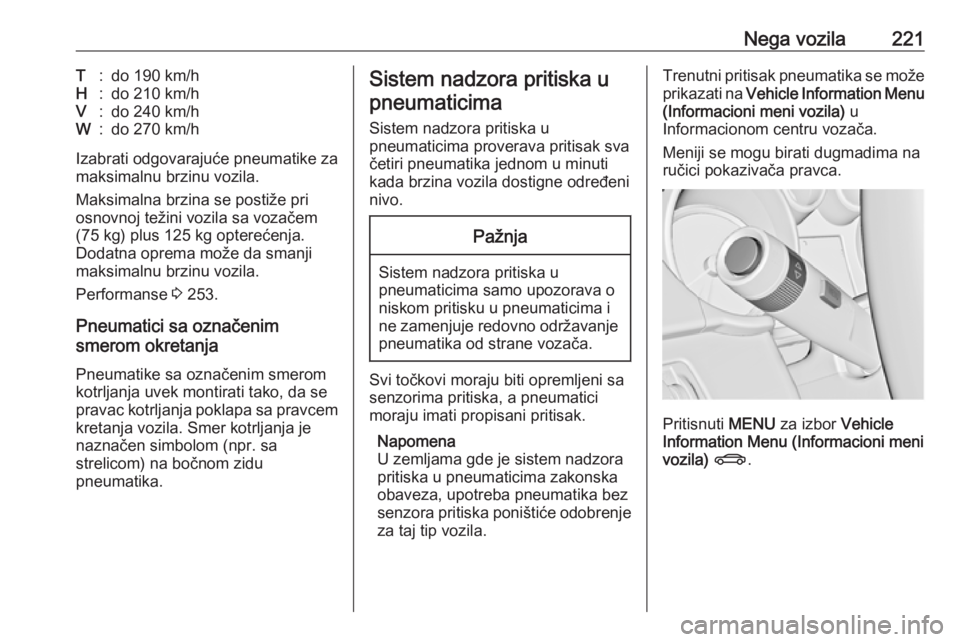

Nega vozila221T:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 253.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Sistem nadzora pritiska u
pneumaticima
Sistem nadzora pritiska u
pneumaticima proverava pritisak sva
četiri pneumatika jednom u minuti
kada brzina vozila dostigne određeni
nivo.Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Trenutni pritisak pneumatika se može prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru vozača.
Meniji se mogu birati dugmadima na
ručici pokazivača pravca.
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .

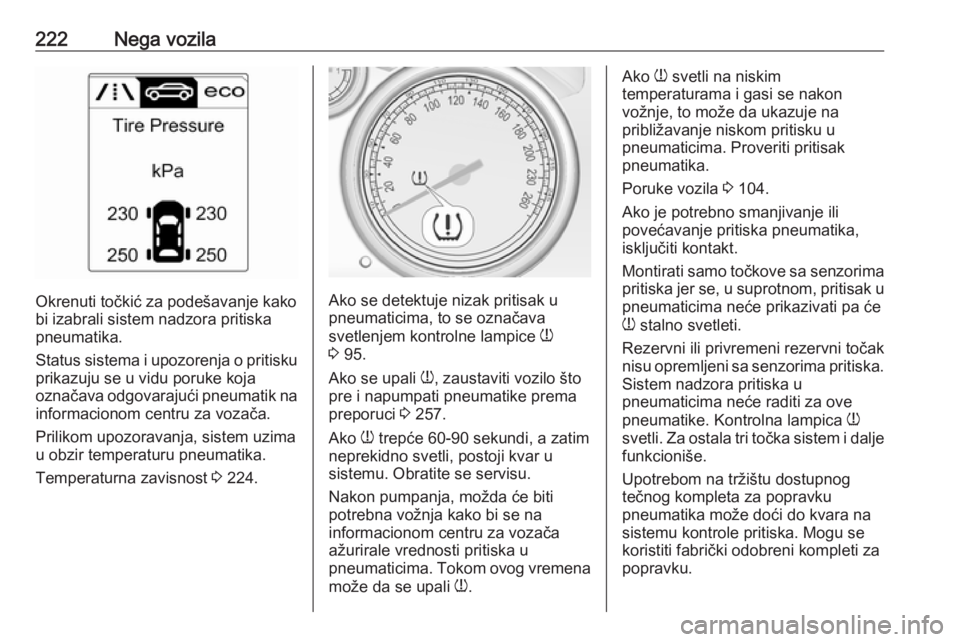

222Nega vozila
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke koja
označava odgovarajući pneumatik na
informacionom centru za vozača.
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.
Temperaturna zavisnost 3 224.Ako se detektuje nizak pritisak u
pneumaticima, to se označava
svetlenjem kontrolne lampice w
3 95.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema preporuci 3 257.
Ako w trepće 60-90 sekundi, a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratite se servisu.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača
ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako
w svetli na niskim
temperaturama i gasi se nakon
vožnje, to može da ukazuje na
približavanje niskom pritisku u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 104.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska.
Sistem nadzora pritiska u
pneumaticima neće raditi za ove
pneumatike. Kontrolna lampica w
svetli. Za ostala tri točka sistem i dalje funkcioniše.
Upotrebom na tržištu dostupnog tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.

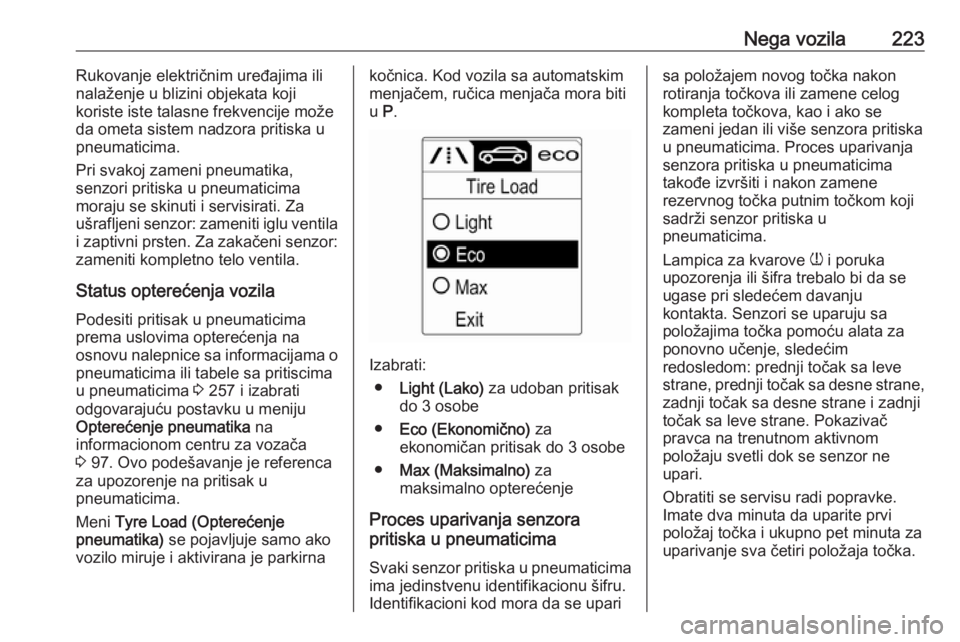

Nega vozila223Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori pritiska u pneumaticima
moraju se skinuti i servisirati. Za
ušrafljeni senzor: zameniti iglu ventila
i zaptivni prsten. Za zakačeni senzor:
zameniti kompletno telo ventila.
Status opterećenja vozila Podesiti pritisak u pneumaticimaprema uslovima opterećenja na
osnovu nalepnice sa informacijama o pneumaticima ili tabele sa pritiscima
u pneumaticima 3 257 i izabrati
odgovarajuću postavku u meniju
Opterećenje pneumatika na
informacionom centru za vozača 3 97. Ovo podešavanje je referenca
za upozorenje na pritisak u
pneumaticima.
Meni Tyre Load (Opterećenje
pneumatika) se pojavljuje samo ako
vozilo miruje i aktivirana je parkirnakočnica. Kod vozila sa automatskim
menjačem, ručica menjača mora biti
u P.
Izabrati:
● Light (Lako) za udoban pritisak
do 3 osobe
● Eco (Ekonomično) za
ekonomičan pritisak do 3 osobe
● Max (Maksimalno) za
maksimalno opterećenje
Proces uparivanja senzora
pritiska u pneumaticima
Svaki senzor pritiska u pneumaticima ima jedinstvenu identifikacionu šifru.
Identifikacioni kod mora da se upari
sa položajem novog točka nakon
rotiranja točkova ili zamene celog
kompleta točkova, kao i ako se
zameni jedan ili više senzora pritiska
u pneumaticima. Proces uparivanja
senzora pritiska u pneumaticima takođe izvršiti i nakon zamene
rezervnog točka putnim točkom koji
sadrži senzor pritiska u
pneumaticima.
Lampica za kvarove w i poruka
upozorenja ili šifra trebalo bi da se ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima točka pomoću alata za
ponovno učenje, sledećim
redosledom: prednji točak sa leve
strane, prednji točak sa desne strane,
zadnji točak sa desne strane i zadnji
točak sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.
Obratiti se servisu radi popravke. Imate dva minuta da uparite prvi
položaj točka i ukupno pet minuta za
uparivanje sva četiri položaja točka.

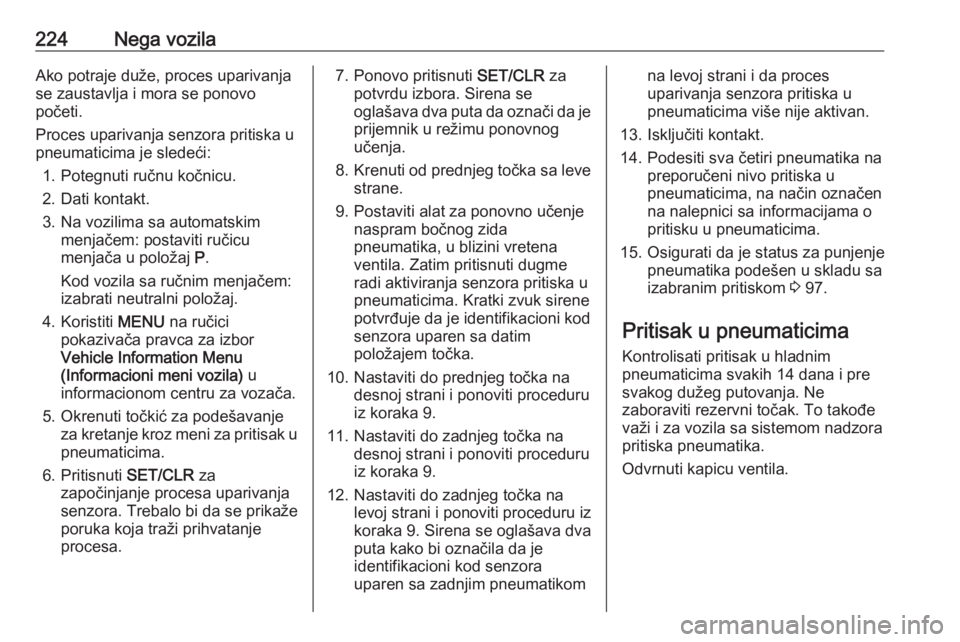

224Nega vozilaAko potraje duže, proces uparivanja
se zaustavlja i mora se ponovo
početi.
Proces uparivanja senzora pritiska u
pneumaticima je sledeći:
1. Potegnuti ručnu kočnicu.
2. Dati kontakt.
3. Na vozilima sa automatskim menjačem: postaviti ručicu
menjača u položaj P.
Kod vozila sa ručnim menjačem: izabrati neutralni položaj.
4. Koristiti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) u
informacionom centru za vozača.
5. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.
6. Pritisnuti SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.7. Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena se
oglašava dva puta da označi da je prijemnik u režimu ponovnog
učenja.
8. Krenuti od prednjeg točka sa leve
strane.
9. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme
radi aktiviranja senzora pritiska u
pneumaticima. Kratki zvuk sirene
potvrđuje da je identifikacioni kod
senzora uparen sa datim
položajem točka.
10. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
11. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
12. Nastaviti do zadnjeg točka na levoj strani i ponoviti proceduru iz
koraka 9. Sirena se oglašava dva
puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim pneumatikomna levoj strani i da proces
uparivanja senzora pritiska u
pneumaticima više nije aktivan.
13. Isključiti kontakt.
14. Podesiti sva četiri pneumatika na preporučeni nivo pritiska u
pneumaticima, na način označen
na nalepnici sa informacijama o
pritisku u pneumaticima.
15. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 97.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.

Nega vozila225

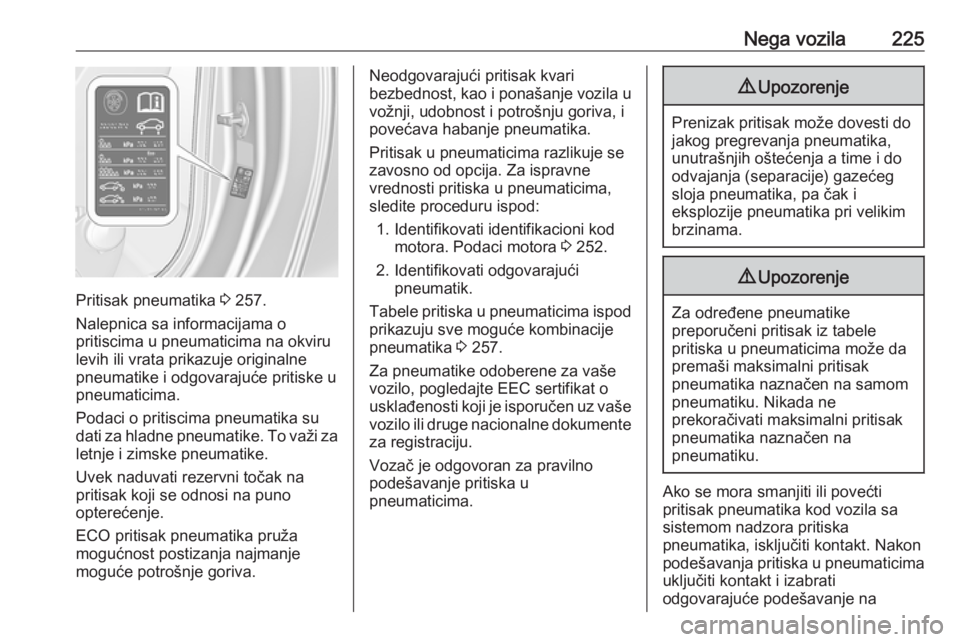

Pritisak pneumatika 3 257.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru levih ili vrata prikazuje originalne
pneumatike i odgovarajuće pritiske u
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima razlikuje se
zavosno od opcija. Za ispravne
vrednosti pritiska u pneumaticima,
sledite proceduru ispod:
1. Identifikovati identifikacioni kod motora. Podaci motora 3 252.
2. Identifikovati odgovarajući pneumatik.
Tabele pritiska u pneumaticima ispod prikazuju sve moguće kombinacije
pneumatika 3 257.
Za pneumatike odoberene za vaše
vozilo, pogledajte EEC sertifikat o
usklađenosti koji je isporučen uz vaše
vozilo ili druge nacionalne dokumente
za registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt. Nakon
podešavanja pritiska u pneumaticima uključiti kontakt i izabrati
odgovarajuće podešavanje na

226Nega vozilastranici Opterećenje pneumatika na
informacionom centru za vozača
3 97.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje aktuelni pritisak
naduvavanja pneumatika. Ohlađeni
pneumatici će pokazati smanjenu
vrednost, koja ne označava
ispuštanje vazduha.Dubina profila
Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji
na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj
pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove periodično
zameniti zadnjim. Voditi računa da
pravac okretanja točkova bude isti
kao i pre.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje veličine
pneumatika i točkova
Ukoliko se montiraju pneumatici
dimenzija koje odstupaju od
dimenzija fabrički postavljenih,
verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju pneumatika, treba zameniti nalepnicu sa pritiscima pneumatika.

Nega vozila2279Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.
9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od čelika: Kada
se koristi zaključavanje navrtki točka, ne pričvršćujte poklopce točkova
(ratkapne).
Lanci za sneg
Lance za sneg koristiti samo na
prednjim točkovima.
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 10 mm.9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Lanci za sneg nisu odobreni na
pneumaticima dimenzija 225/55 R17
i 245/45 R18.
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku pneumatika
Manja oštećenja gazeće površine
pneumatika mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.

228Nega vozilaOštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika,
ne mogu se popravljati kompletom za
popravku pneumatika.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Aktivirati parkirnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika se
nalazi u kutiji ispod pokrivača poda, u prtljažnom prostoru.
Kod druge verzije, torba sa
kompletom za poravku pneumatika je
fiksirana na levoj zadnjoj kukici za
vezivanje prtljaga, u prtljažnom
prostoru.
1. Izvaditi komplet za popravku pneumatika iz prtljažnog prostora.
2. Izvaditi kompresor.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
