OPEL CASCADA 2017.5 Uputstvo za upotrebu (in Serbian)

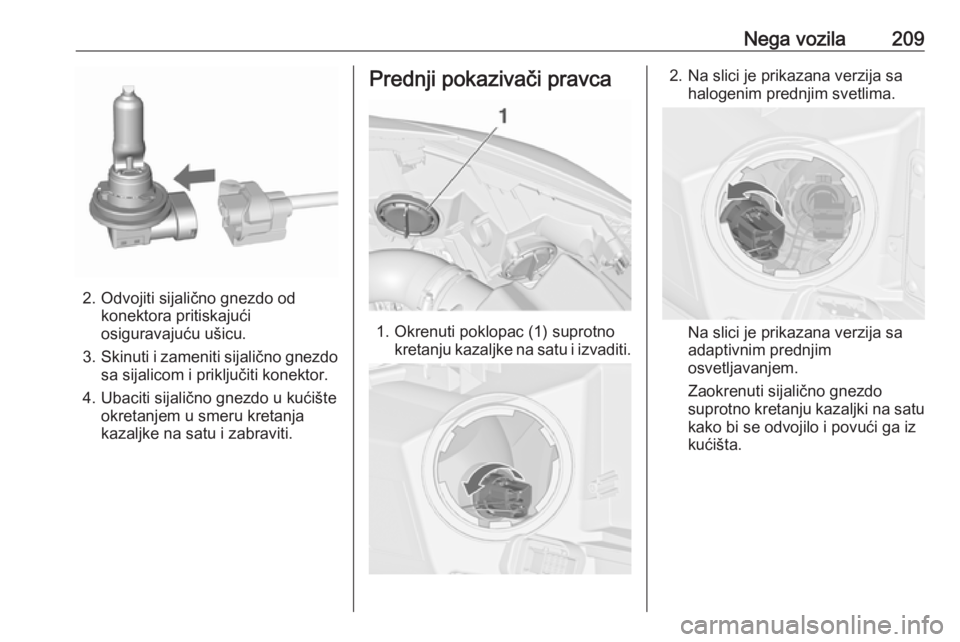

Nega vozila209
2. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
Prednji pokazivači pravca
1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditi.
2. Na slici je prikazana verzija sahalogenim prednjim svetlima.
Na slici je prikazana verzija sa
adaptivnim prednjim
osvetljavanjem.
Zaokrenuti sijalično gnezdo
suprotno kretanju kazaljki na satu
kako bi se odvojilo i povući ga iz
kućišta.

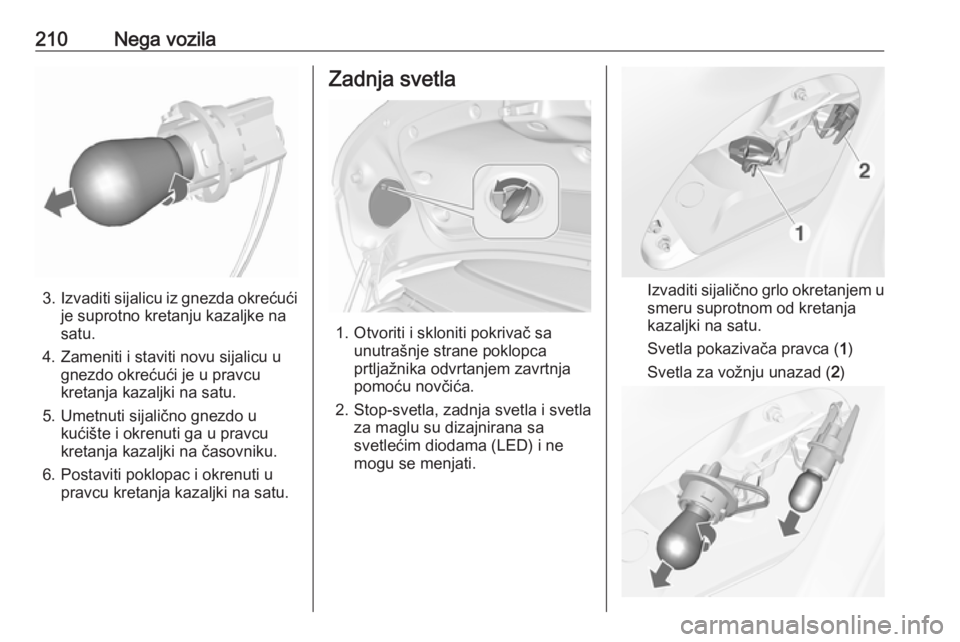

210Nega vozila
3.Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
4. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
5. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Zadnja svetla
1. Otvoriti i skloniti pokrivač sa unutrašnje strane poklopcaprtljažnika odvrtanjem zavrtnja
pomoću novčića.
2. Stop-svetla, zadnja svetla i svetla za maglu su dizajnirana sa
svetlećim diodama (LED) i ne
mogu se menjati.
Izvaditi sijalično grlo okretanjem u
smeru suprotnom od kretanja
kazaljki na satu.
Svetla pokazivača pravca ( 1)
Svetla za vožnju unazad ( 2)

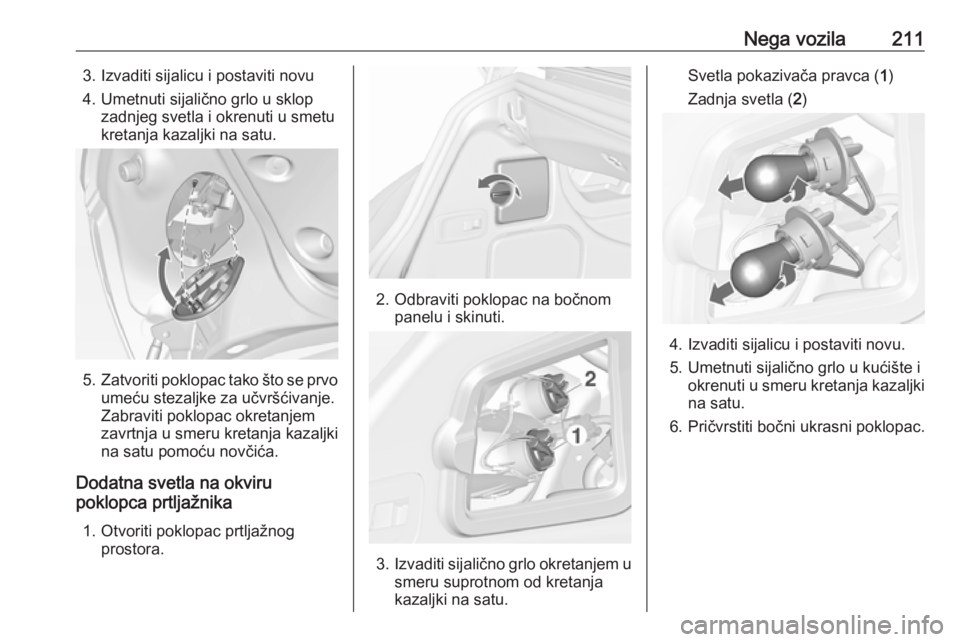

Nega vozila2113. Izvaditi sijalicu i postaviti novu
4. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smetu
kretanja kazaljki na satu.
5. Zatvoriti poklopac tako što se prvo
umeću stezaljke za učvršćivanje.
Zabraviti poklopac okretanjem
zavrtnja u smeru kretanja kazaljki
na satu pomoću novčića.
Dodatna svetla na okviru
poklopca prtljažnika
1. Otvoriti poklopac prtljažnog prostora.
2. Odbraviti poklopac na bočnom panelu i skinuti.
3.Izvaditi sijalično grlo okretanjem u
smeru suprotnom od kretanja
kazaljki na satu.
Svetla pokazivača pravca ( 1)
Zadnja svetla ( 2)
4. Izvaditi sijalicu i postaviti novu.
5. Umetnuti sijalično grlo u kućište i okrenuti u smeru kretanja kazaljkina satu.
6. Pričvrstiti bočni ukrasni poklopac.

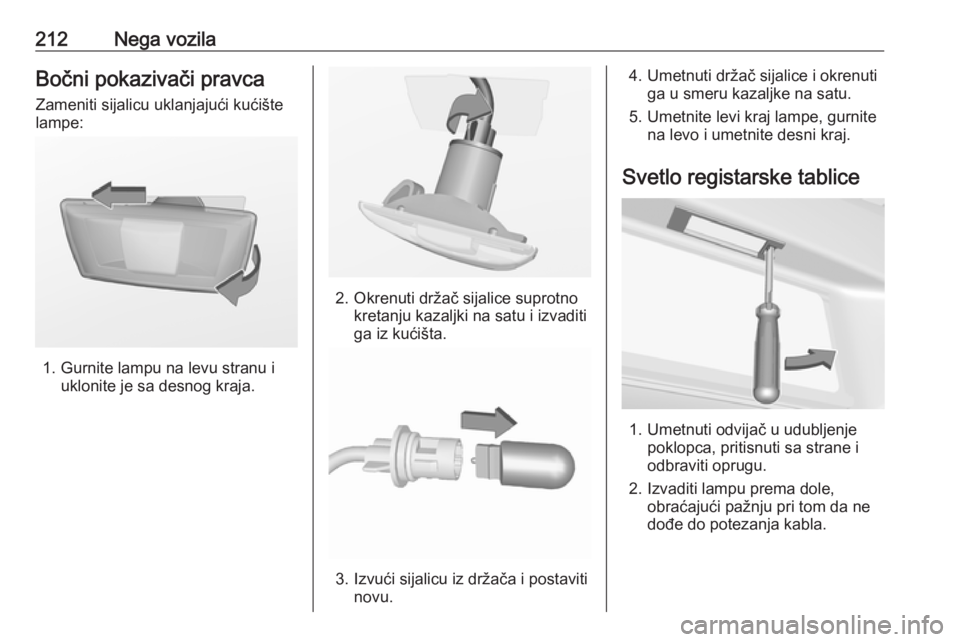

212Nega vozilaBočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.

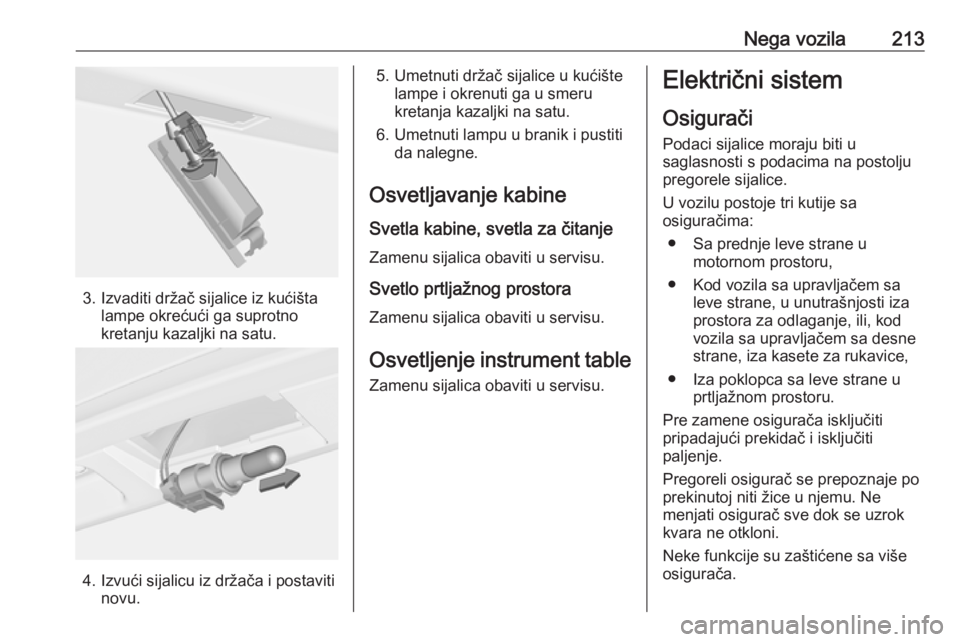

Nega vozila213
3. Izvaditi držač sijalice iz kućištalampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućištelampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa osiguračima:
● Sa prednje leve strane u motornom prostoru,
● Kod vozila sa upravljačem sa leve strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice,
● Iza poklopca sa leve strane u prtljažnom prostoru.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.

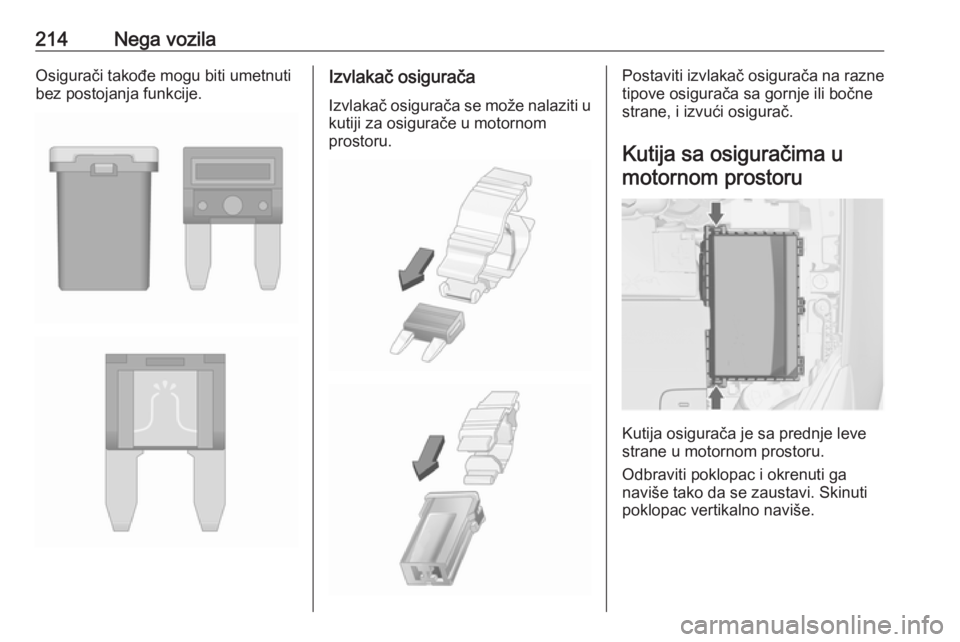

214Nega vozilaOsigurači takođe mogu biti umetnutibez postojanja funkcije.Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima umotornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

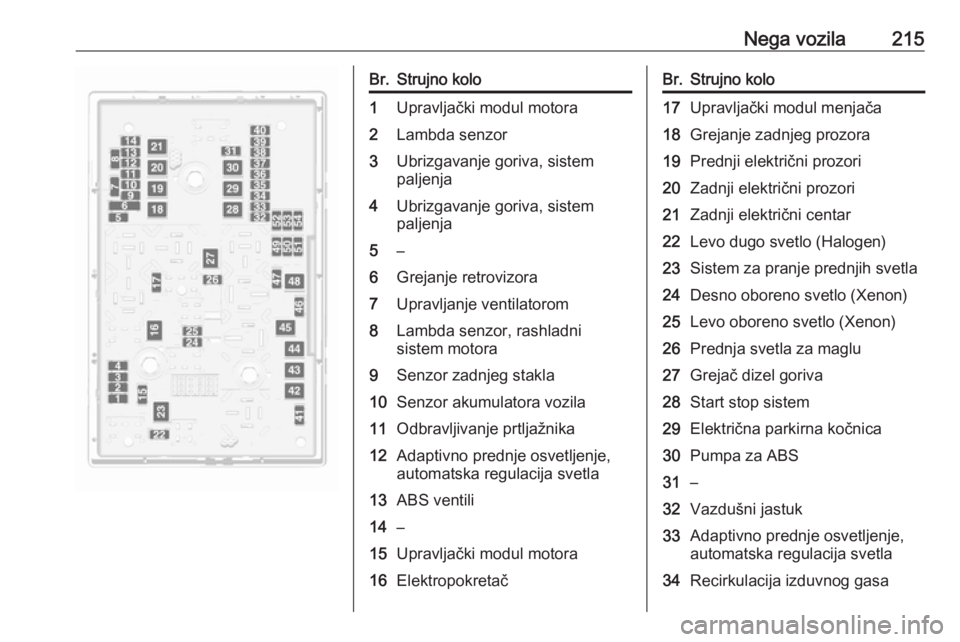

Nega vozila215Br.Strujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sistem
paljenja4Ubrizgavanje goriva, sistem
paljenja5–6Grejanje retrovizora7Upravljanje ventilatorom8Lambda senzor, rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora vozila11Odbravljivanje prtljažnika12Adaptivno prednje osvetljenje,
automatska regulacija svetla13ABS ventili14–15Upravljački modul motora16ElektropokretačBr.Strujno kolo17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Start stop sistem29Električna parkirna kočnica30Pumpa za ABS31–32Vazdušni jastuk33Adaptivno prednje osvetljenje,
automatska regulacija svetla34Recirkulacija izduvnog gasa

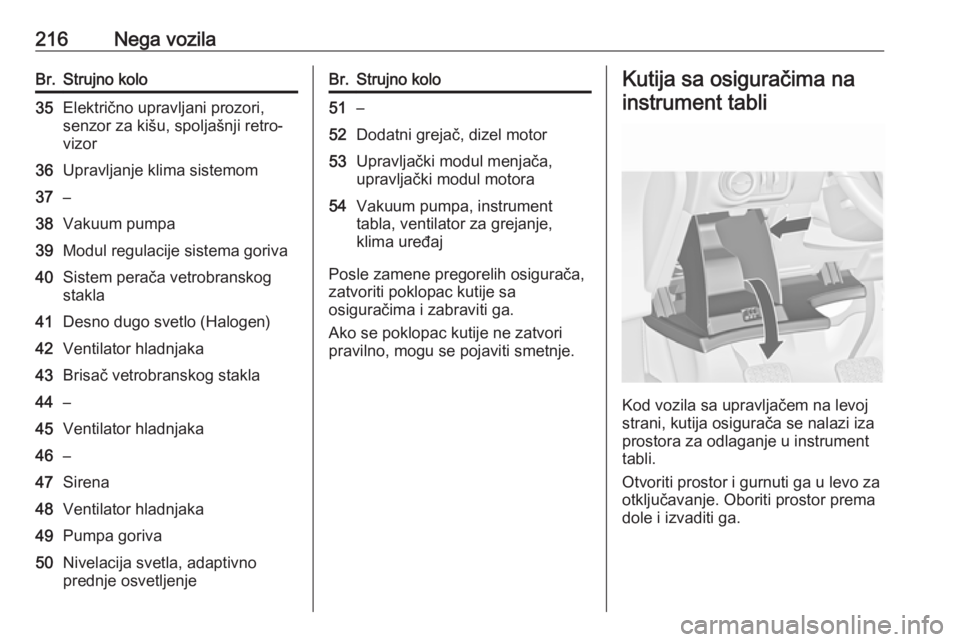

216Nega vozilaBr.Strujno kolo35Električno upravljani prozori,
senzor za kišu, spoljašnji retro‐
vizor36Upravljanje klima sistemom37–38Vakuum pumpa39Modul regulacije sistema goriva40Sistem perača vetrobranskog
stakla41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisač vetrobranskog stakla44–45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa goriva50Nivelacija svetla, adaptivno
prednje osvetljenjeBr.Strujno kolo51–52Dodatni grejač, dizel motor53Upravljački modul menjača,
upravljački modul motora54Vakuum pumpa, instrument
tabla, ventilator za grejanje,
klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.

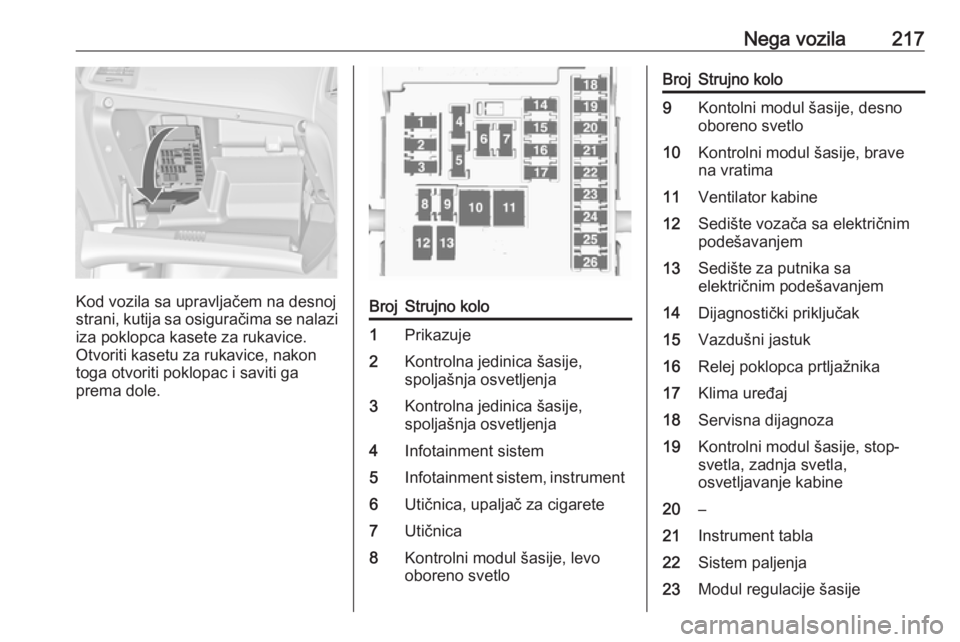

Nega vozila217
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.
BrojStrujno kolo1Prikazuje2Kontrolna jedinica šasije,
spoljašnja osvetljenja3Kontrolna jedinica šasije,
spoljašnja osvetljenja4Infotainment sistem5Infotainment sistem, instrument6Utičnica, upaljač za cigarete7Utičnica8Kontrolni modul šasije, levo
oboreno svetloBrojStrujno kolo9Kontolni modul šasije, desno
oboreno svetlo10Kontrolni modul šasije, brave
na vratima11Ventilator kabine12Sedište vozača sa električnim
podešavanjem13Sedište za putnika sa
električnim podešavanjem14Dijagnostički priključak15Vazdušni jastuk16Relej poklopca prtljažnika17Klima uređaj18Servisna dijagnoza19Kontrolni modul šasije, stop-
svetla, zadnja svetla,
osvetljavanje kabine20–21Instrument tabla22Sistem paljenja23Modul regulacije šasije

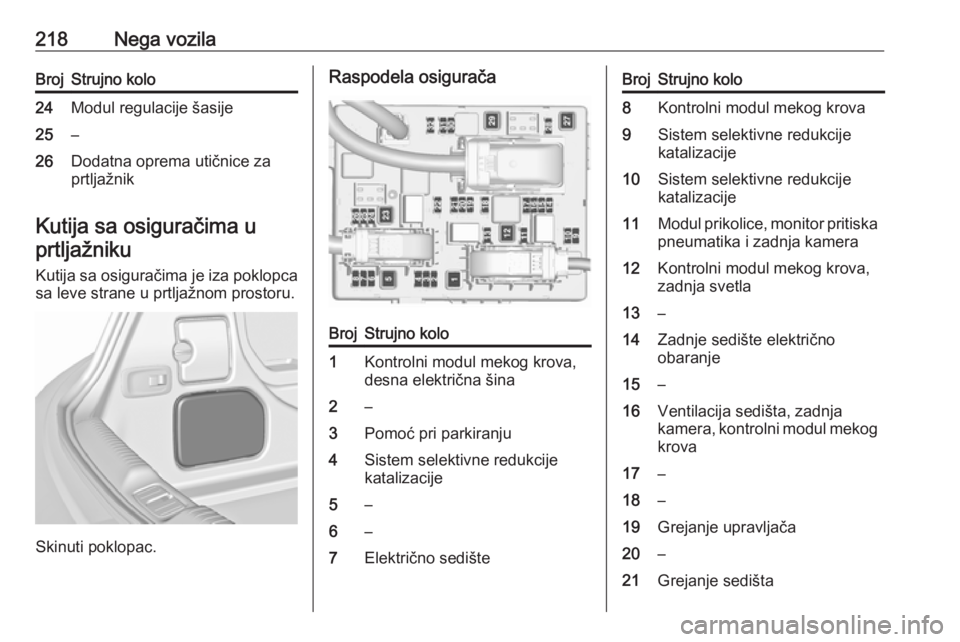

218Nega vozilaBrojStrujno kolo24Modul regulacije šasije25–26Dodatna oprema utičnice za
prtljažnik
Kutija sa osiguračima u
prtljažniku
Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
Raspodela osiguračaBrojStrujno kolo1Kontrolni modul mekog krova,
desna električna šina2–3Pomoć pri parkiranju4Sistem selektivne redukcije
katalizacije5–6–7Električno sedišteBrojStrujno kolo8Kontrolni modul mekog krova9Sistem selektivne redukcije
katalizacije10Sistem selektivne redukcije
katalizacije11Modul prikolice, monitor pritiska
pneumatika i zadnja kamera12Kontrolni modul mekog krova,
zadnja svetla13–14Zadnje sedište električno
obaranje15–16Ventilacija sedišta, zadnja
kamera, kontrolni modul mekog krova17–18–19Grejanje upravljača20–21Grejanje sedišta
