OPEL CASCADA 2017 Infotainment-Handbuch (in German)
Manufacturer: OPEL, Model Year: 2017, Model line: CASCADA, Model: OPEL CASCADA 2017Pages: 113, PDF-Größe: 1.8 MB
Page 11 of 113

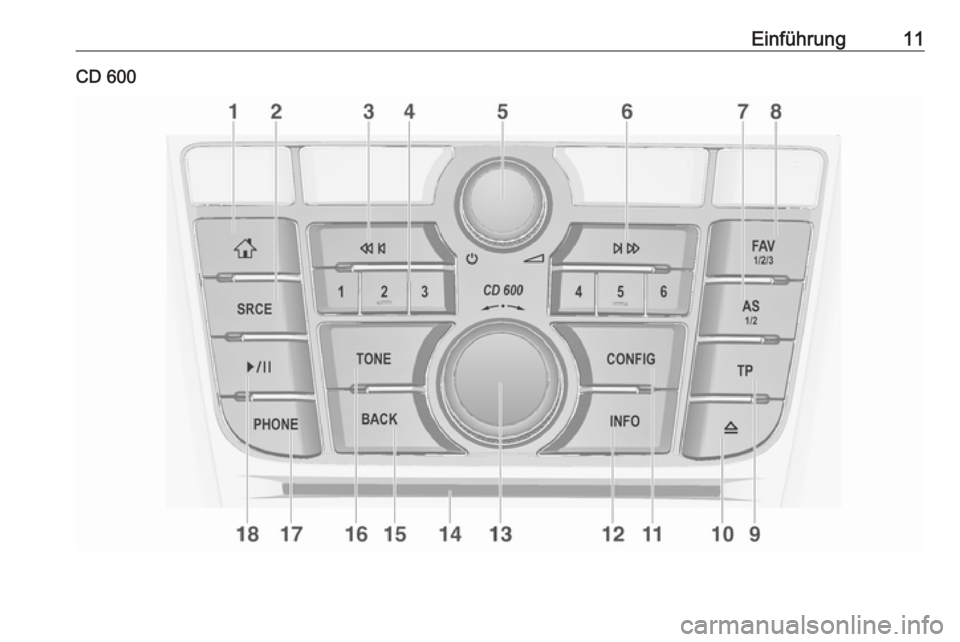

Einführung11CD 600
Page 12 of 113

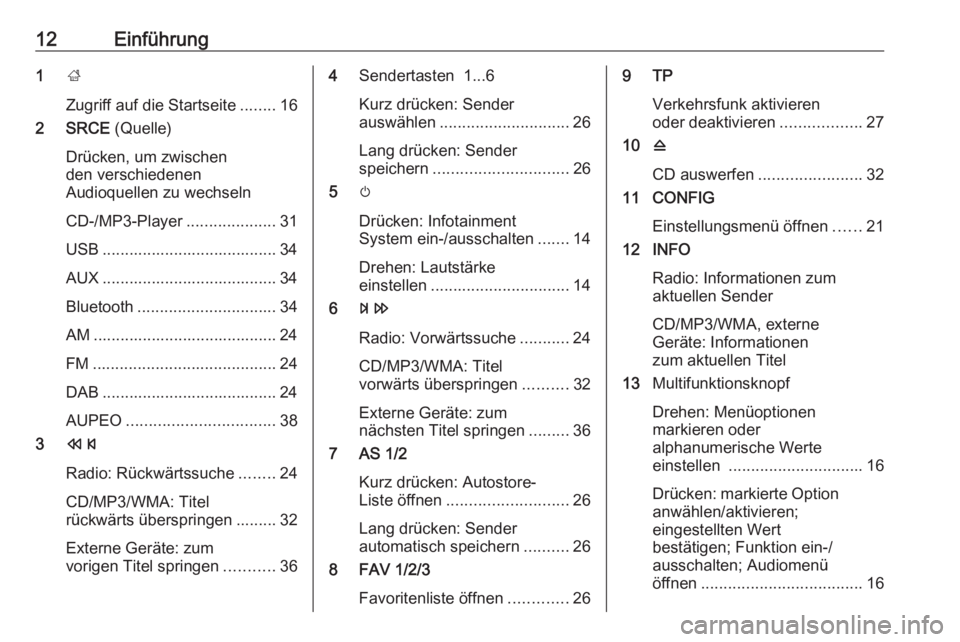

12Einführung1;
Zugriff auf die Startseite ........16
2 SRCE (Quelle)
Drücken, um zwischen
den verschiedenen
Audioquellen zu wechseln
CD-/MP3-Player ....................31
USB ....................................... 34
AUX ....................................... 34
Bluetooth ............................... 34
AM ......................................... 24
FM ......................................... 24
DAB ....................................... 24
AUPEO ................................. 38
3 s
Radio: Rückwärtssuche ........24
CD/MP3/WMA: Titel
rückwärts überspringen ......... 32
Externe Geräte: zum
vorigen Titel springen ...........364Sendertasten 1...6
Kurz drücken: Sender
auswählen ............................. 26
Lang drücken: Sender
speichern .............................. 26
5 m
Drücken: Infotainment
System ein-/ausschalten .......14
Drehen: Lautstärke
einstellen ............................... 14
6 u
Radio: Vorwärtssuche ...........24
CD/MP3/WMA: Titel
vorwärts überspringen ..........32
Externe Geräte: zum
nächsten Titel springen .........36
7 AS 1/2
Kurz drücken: Autostore-
Liste öffnen ........................... 26
Lang drücken: Sender
automatisch speichern ..........26
8 FAV 1/2/3
Favoritenliste öffnen .............269 TP
Verkehrsfunk aktivieren
oder deaktivieren ..................27
10 d
CD auswerfen ....................... 32
11 CONFIG
Einstellungsmenü öffnen ......21
12 INFO
Radio: Informationen zum
aktuellen Sender
CD/MP3/WMA, externe
Geräte: Informationen
zum aktuellen Titel
13 Multifunktionsknopf
Drehen: Menüoptionen
markieren oder
alphanumerische Werte
einstellen .............................. 16
Drücken: markierte Option
anwählen/aktivieren;
eingestellten Wert
bestätigen; Funktion ein-/
ausschalten; Audiomenü
öffnen .................................... 16
Page 13 of 113

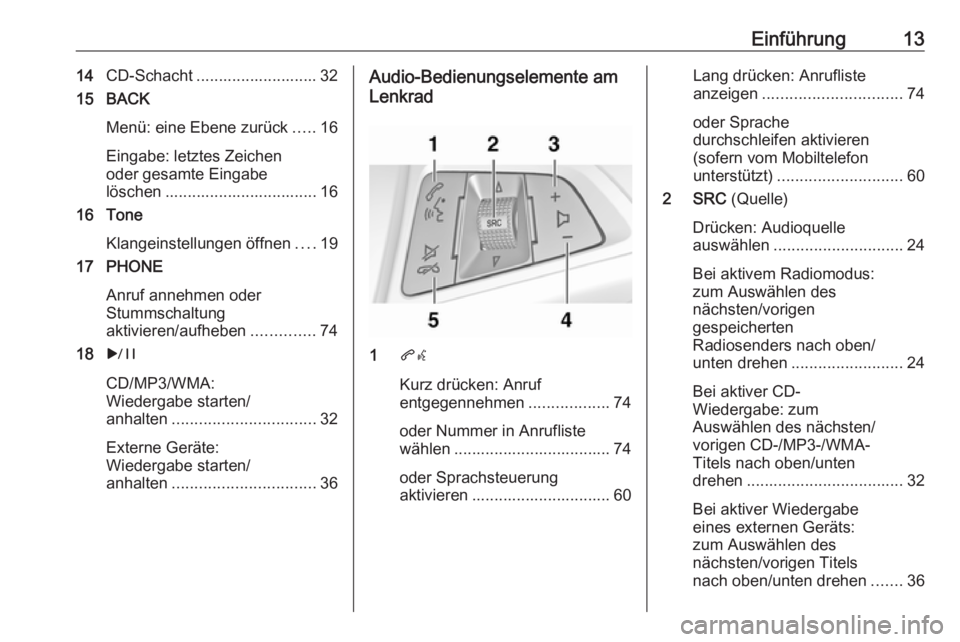

Einführung1314CD-Schacht ........................... 32
15 BACK
Menü: eine Ebene zurück .....16
Eingabe: letztes Zeichen
oder gesamte Eingabe
löschen .................................. 16
16 Tone
Klangeinstellungen öffnen ....19
17 PHONE
Anruf annehmen oder
Stummschaltung
aktivieren/aufheben ..............74
18 r
CD/MP3/WMA:
Wiedergabe starten/
anhalten ................................ 32
Externe Geräte:
Wiedergabe starten/
anhalten ................................ 36Audio-Bedienungselemente am
Lenkrad
1 qw
Kurz drücken: Anruf
entgegennehmen ..................74
oder Nummer in Anrufliste
wählen ................................... 74
oder Sprachsteuerung
aktivieren ............................... 60
Lang drücken: Anrufliste
anzeigen ............................... 74
oder Sprache
durchschleifen aktivieren
(sofern vom Mobiltelefon
unterstützt) ............................ 60
2 SRC (Quelle)
Drücken: Audioquelle
auswählen ............................. 24
Bei aktivem Radiomodus:
zum Auswählen des
nächsten/vorigen
gespeicherten
Radiosenders nach oben/
unten drehen ......................... 24
Bei aktiver CD-
Wiedergabe: zum
Auswählen des nächsten/
vorigen CD-/MP3-/WMA-
Titels nach oben/unten
drehen ................................... 32
Bei aktiver Wiedergabe
eines externen Geräts:
zum Auswählen des
nächsten/vorigen Titels
nach oben/unten drehen .......36
Page 14 of 113

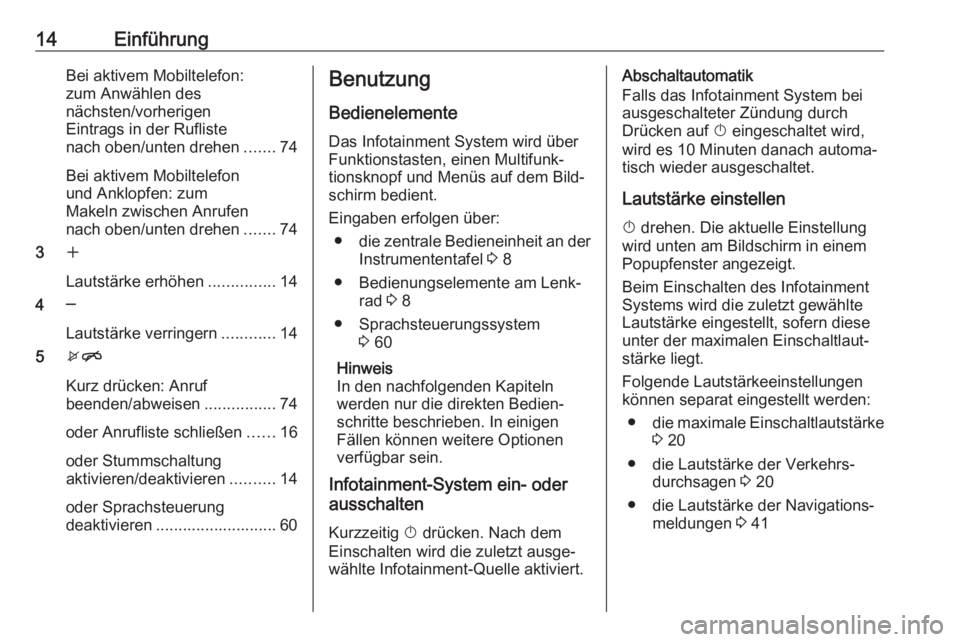

14EinführungBei aktivem Mobiltelefon:
zum Anwählen des
nächsten/vorherigen
Eintrags in der Rufliste
nach oben/unten drehen .......74
Bei aktivem Mobiltelefon
und Anklopfen: zum
Makeln zwischen Anrufen
nach oben/unten drehen .......74
3 w
Lautstärke erhöhen ...............14
4 ─
Lautstärke verringern ............14
5 xn
Kurz drücken: Anruf
beenden/abweisen ................74
oder Anrufliste schließen ......16
oder Stummschaltung
aktivieren/deaktivieren ..........14
oder Sprachsteuerung
deaktivieren ........................... 60Benutzung
Bedienelemente Das Infotainment System wird über
Funktionstasten, einen Multifunk‐
tionsknopf und Menüs auf dem Bild‐
schirm bedient.
Eingaben erfolgen über: ● die zentrale Bedieneinheit an der
Instrumententafel 3 8
● Bedienungselemente am Lenk‐ rad 3 8
● Sprachsteuerungssystem 3 60
Hinweis
In den nachfolgenden Kapiteln
werden nur die direkten Bedien‐ schritte beschrieben. In einigen
Fällen können weitere Optionen
verfügbar sein.
Infotainment-System ein- oder
ausschalten
Kurzzeitig X drücken. Nach dem
Einschalten wird die zuletzt ausge‐
wählte Infotainment-Quelle aktiviert.Abschaltautomatik
Falls das Infotainment System bei
ausgeschalteter Zündung durch
Drücken auf X eingeschaltet wird,
wird es 10 Minuten danach automa‐
tisch wieder ausgeschaltet.
Lautstärke einstellen
X drehen. Die aktuelle Einstellung
wird unten am Bildschirm in einem
Popupfenster angezeigt.
Beim Einschalten des Infotainment
Systems wird die zuletzt gewählte
Lautstärke eingestellt, sofern diese
unter der maximalen Einschaltlaut‐
stärke liegt.
Folgende Lautstärkeeinstellungen können separat eingestellt werden:
● die maximale Einschaltlautstärke
3 20
● die Lautstärke der Verkehrs‐ durchsagen 3 20
● die Lautstärke der Navigations‐ meldungen 3 41
Page 15 of 113

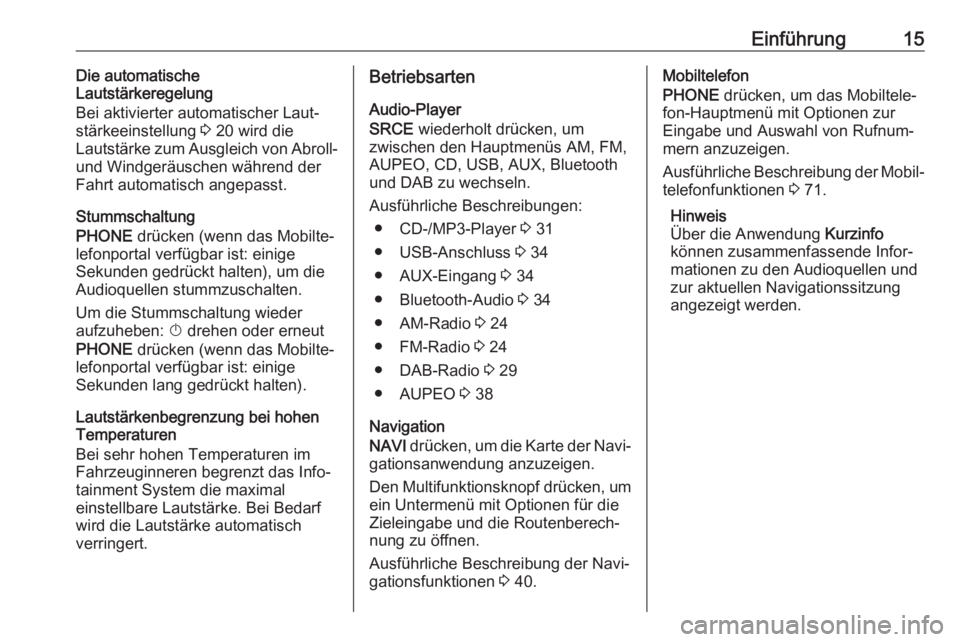

Einführung15Die automatische
Lautstärkeregelung
Bei aktivierter automatischer Laut‐
stärkeeinstellung 3 20 wird die
Lautstärke zum Ausgleich von Abroll-
und Windgeräuschen während der
Fahrt automatisch angepasst.
Stummschaltung
PHONE drücken (wenn das Mobilte‐
lefonportal verfügbar ist: einige
Sekunden gedrückt halten), um die Audioquellen stummzuschalten.
Um die Stummschaltung wieder
aufzuheben: X drehen oder erneut
PHONE drücken (wenn das Mobilte‐
lefonportal verfügbar ist: einige
Sekunden lang gedrückt halten).
Lautstärkenbegrenzung bei hohen
Temperaturen
Bei sehr hohen Temperaturen im
Fahrzeuginneren begrenzt das Info‐
tainment System die maximal
einstellbare Lautstärke. Bei Bedarf
wird die Lautstärke automatisch
verringert.Betriebsarten
Audio-Player
SRCE wiederholt drücken, um
zwischen den Hauptmenüs AM, FM,
AUPEO, CD, USB, AUX, Bluetooth
und DAB zu wechseln.
Ausführliche Beschreibungen: ● CD-/MP3-Player 3 31
● USB-Anschluss 3 34
● AUX-Eingang 3 34
● Bluetooth-Audio 3 34
● AM-Radio 3 24
● FM-Radio 3 24
● DAB-Radio 3 29
● AUPEO 3 38
Navigation
NAVI drücken, um die Karte der Navi‐
gationsanwendung anzuzeigen.
Den Multifunktionsknopf drücken, um ein Untermenü mit Optionen für die
Zieleingabe und die Routenberech‐
nung zu öffnen.
Ausführliche Beschreibung der Navi‐
gationsfunktionen 3 40.Mobiltelefon
PHONE drücken, um das Mobiltele‐
fon-Hauptmenü mit Optionen zur
Eingabe und Auswahl von Rufnum‐
mern anzuzeigen.
Ausführliche Beschreibung der Mobil‐
telefonfunktionen 3 71.
Hinweis
Über die Anwendung Kurzinfo
können zusammenfassende Infor‐
mationen zu den Audioquellen und
zur aktuellen Navigationssitzung
angezeigt werden.

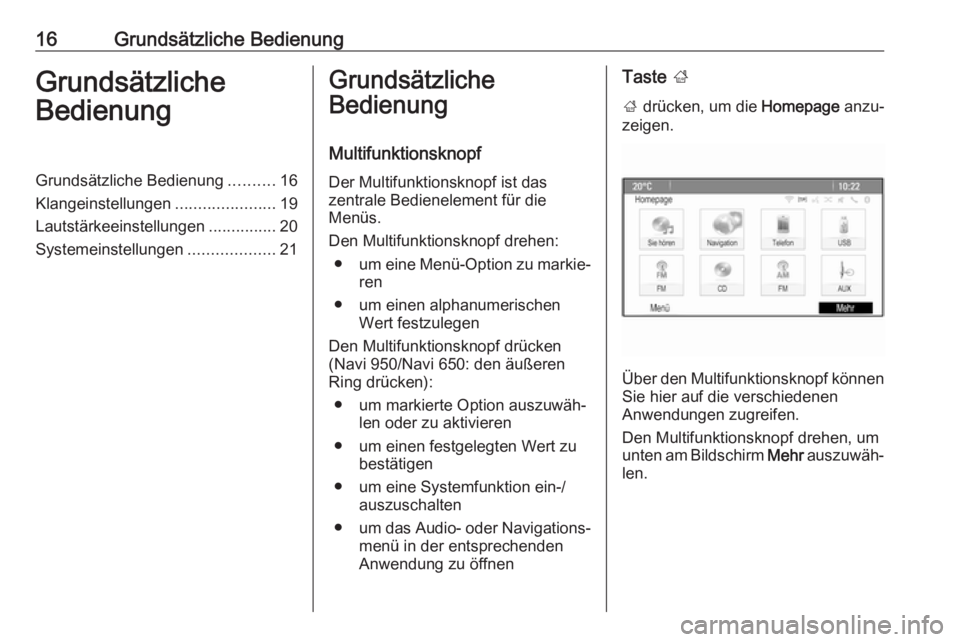

Page 16 of 113
16Grundsätzliche BedienungGrundsätzliche
BedienungGrundsätzliche Bedienung ..........16
Klangeinstellungen ......................19
Lautstärkeeinstellungen ...............20
Systemeinstellungen ...................21Grundsätzliche
Bedienung
Multifunktionsknopf
Der Multifunktionsknopf ist das
zentrale Bedienelement für die
Menüs.
Den Multifunktionsknopf drehen: ● um eine Menü-Option zu markie‐
ren
● um einen alphanumerischen Wert festzulegen
Den Multifunktionsknopf drücken
(Navi 950/Navi 650: den äußeren
Ring drücken):
● um markierte Option auszuwäh‐ len oder zu aktivieren
● um einen festgelegten Wert zu bestätigen
● um eine Systemfunktion ein-/ auszuschalten
● um das Audio- oder Navigations‐
menü in der entsprechenden
Anwendung zu öffnenTaste ;
; drücken, um die Homepage anzu‐
zeigen.
Über den Multifunktionsknopf können
Sie hier auf die verschiedenen
Anwendungen zugreifen.
Den Multifunktionsknopf drehen, um
unten am Bildschirm Mehr auszuwäh‐
len.

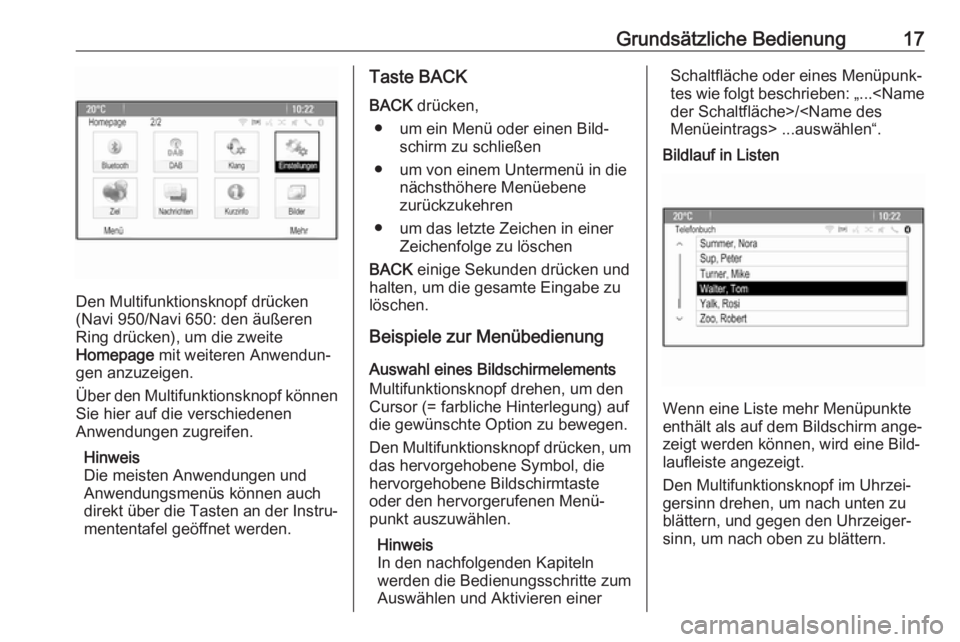

Page 17 of 113
Grundsätzliche Bedienung17
Den Multifunktionsknopf drücken
(Navi 950/Navi 650: den äußeren
Ring drücken), um die zweite
Homepage mit weiteren Anwendun‐
gen anzuzeigen.
Über den Multifunktionsknopf können
Sie hier auf die verschiedenen
Anwendungen zugreifen.
Hinweis
Die meisten Anwendungen und
Anwendungsmenüs können auch
direkt über die Tasten an der Instru‐
mententafel geöffnet werden.
Taste BACK
BACK drücken,
● um ein Menü oder einen Bild‐ schirm zu schließen
● um von einem Untermenü in die nächsthöhere Menüebene
zurückzukehren
● um das letzte Zeichen in einer Zeichenfolge zu löschen
BACK einige Sekunden drücken und
halten, um die gesamte Eingabe zu
löschen.
Beispiele zur Menübedienung
Auswahl eines Bildschirmelements
Multifunktionsknopf drehen, um den
Cursor (= farbliche Hinterlegung) auf
die gewünschte Option zu bewegen.
Den Multifunktionsknopf drücken, um das hervorgehobene Symbol, die
hervorgehobene Bildschirmtaste
oder den hervorgerufenen Menü‐
punkt auszuwählen.
Hinweis
In den nachfolgenden Kapiteln
werden die Bedienungsschritte zum
Auswählen und Aktivieren einerSchaltfläche oder eines Menüpunk‐
tes wie folgt beschrieben: „...
Bildlauf in Listen
Wenn eine Liste mehr Menüpunkte
enthält als auf dem Bildschirm ange‐ zeigt werden können, wird eine Bild‐
laufleiste angezeigt.
Den Multifunktionsknopf im Uhrzei‐
gersinn drehen, um nach unten zu
blättern, und gegen den Uhrzeiger‐
sinn, um nach oben zu blättern.
Page 18 of 113

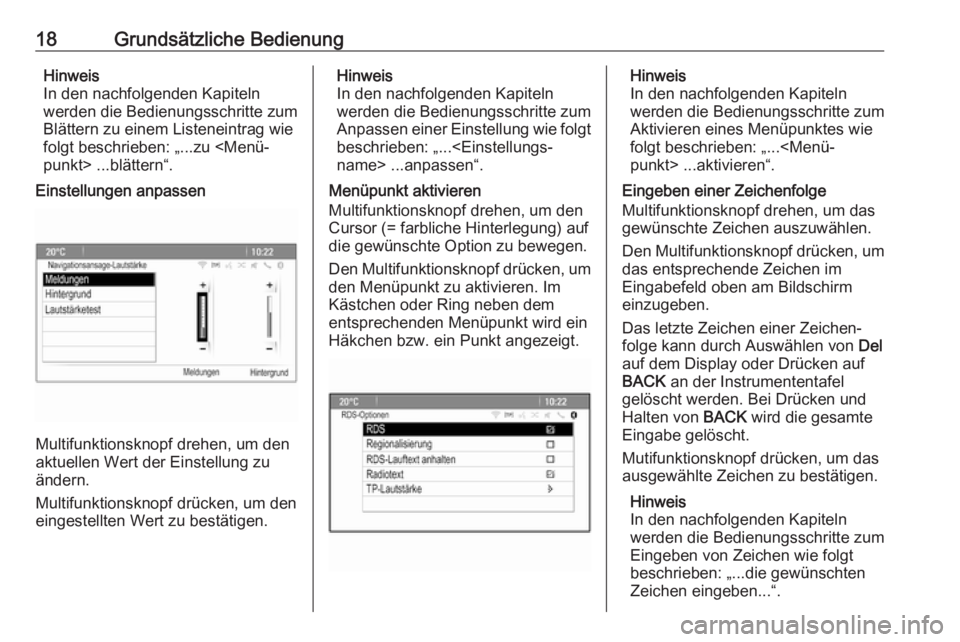

18Grundsätzliche BedienungHinweis
In den nachfolgenden Kapiteln
werden die Bedienungsschritte zum
Blättern zu einem Listeneintrag wie
folgt beschrieben: „...zu
Einstellungen anpassen
Multifunktionsknopf drehen, um den
aktuellen Wert der Einstellung zu
ändern.
Multifunktionsknopf drücken, um den eingestellten Wert zu bestätigen.
Hinweis
In den nachfolgenden Kapiteln
werden die Bedienungsschritte zum
Anpassen einer Einstellung wie folgt beschrieben: „...
Menüpunkt aktivieren
Multifunktionsknopf drehen, um den
Cursor (= farbliche Hinterlegung) auf
die gewünschte Option zu bewegen.
Den Multifunktionsknopf drücken, um
den Menüpunkt zu aktivieren. Im
Kästchen oder Ring neben dem
entsprechenden Menüpunkt wird ein
Häkchen bzw. ein Punkt angezeigt.Hinweis
In den nachfolgenden Kapiteln
werden die Bedienungsschritte zum
Aktivieren eines Menüpunktes wie
folgt beschrieben: „...
Eingeben einer Zeichenfolge
Multifunktionsknopf drehen, um das
gewünschte Zeichen auszuwählen.
Den Multifunktionsknopf drücken, um das entsprechende Zeichen im
Eingabefeld oben am Bildschirm
einzugeben.
Das letzte Zeichen einer Zeichen‐
folge kann durch Auswählen von Del
auf dem Display oder Drücken auf
BACK an der Instrumententafel
gelöscht werden. Bei Drücken und
Halten von BACK wird die gesamte
Eingabe gelöscht.
Mutifunktionsknopf drücken, um das
ausgewählte Zeichen zu bestätigen.
Hinweis
In den nachfolgenden Kapiteln
werden die Bedienungsschritte zum
Eingeben von Zeichen wie folgt
beschrieben: „...die gewünschten
Zeichen eingeben...“.

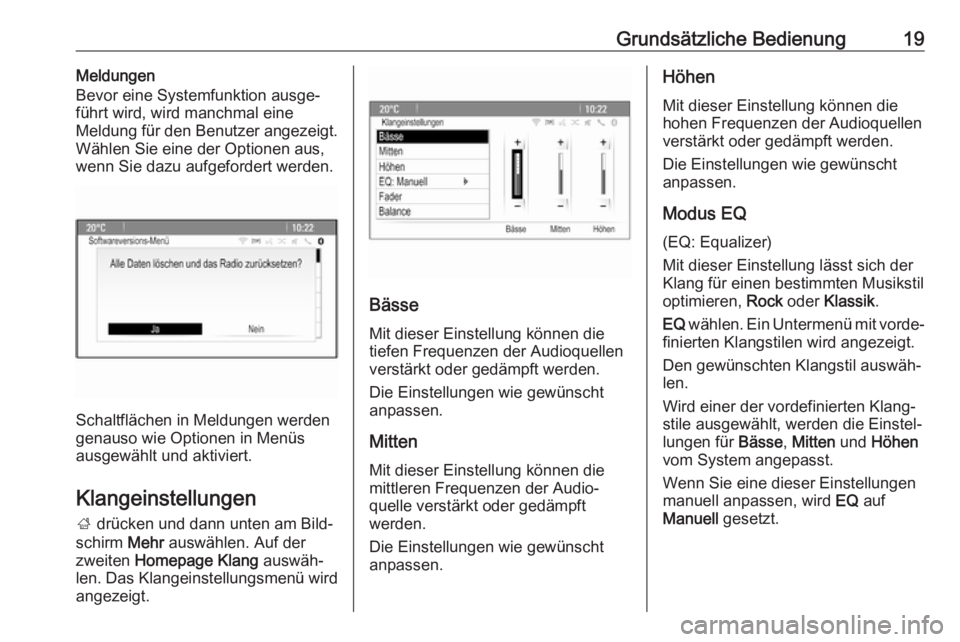

Page 19 of 113
Grundsätzliche Bedienung19Meldungen
Bevor eine Systemfunktion ausge‐
führt wird, wird manchmal eine
Meldung für den Benutzer angezeigt. Wählen Sie eine der Optionen aus,
wenn Sie dazu aufgefordert werden.
Schaltflächen in Meldungen werden
genauso wie Optionen in Menüs
ausgewählt und aktiviert.
Klangeinstellungen ; drücken und dann unten am Bild‐
schirm Mehr auswählen. Auf der
zweiten Homepage Klang auswäh‐
len. Das Klangeinstellungsmenü wird
angezeigt.
Bässe
Mit dieser Einstellung können die
tiefen Frequenzen der Audioquellen
verstärkt oder gedämpft werden.
Die Einstellungen wie gewünscht
anpassen.
Mitten Mit dieser Einstellung können die
mittleren Frequenzen der Audio‐
quelle verstärkt oder gedämpft
werden.
Die Einstellungen wie gewünscht
anpassen.
Höhen
Mit dieser Einstellung können diehohen Frequenzen der Audioquellen
verstärkt oder gedämpft werden.
Die Einstellungen wie gewünscht
anpassen.
Modus EQ
(EQ: Equalizer)
Mit dieser Einstellung lässt sich der
Klang für einen bestimmten Musikstil
optimieren, Rock oder Klassik .
EQ wählen. Ein Untermenü mit vorde‐
finierten Klangstilen wird angezeigt.
Den gewünschten Klangstil auswäh‐
len.
Wird einer der vordefinierten Klang‐
stile ausgewählt, werden die Einstel‐
lungen für Bässe, Mitten und Höhen
vom System angepasst.
Wenn Sie eine dieser Einstellungen
manuell anpassen, wird EQ auf
Manuell gesetzt.

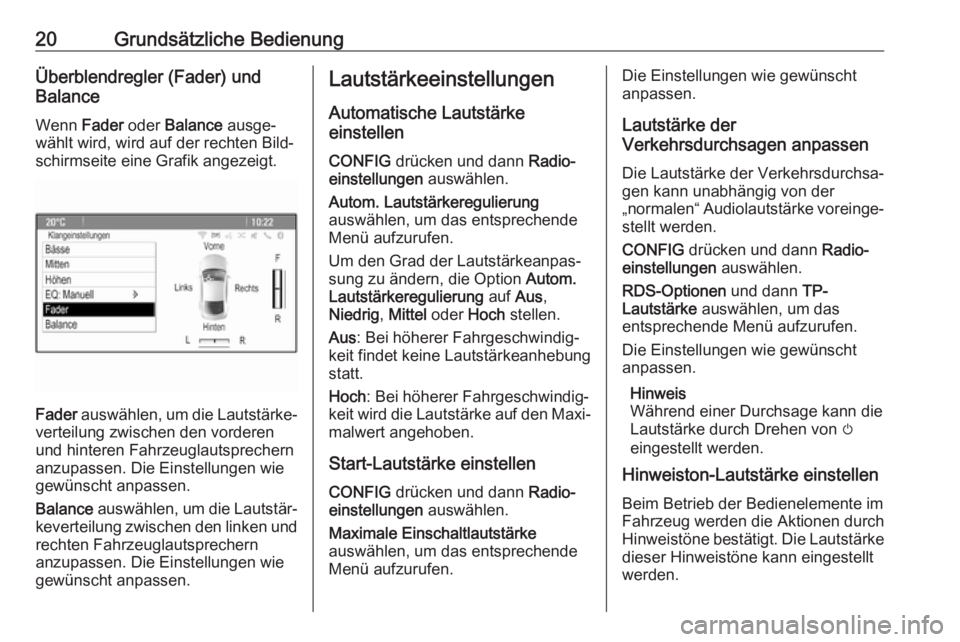

Page 20 of 113
20Grundsätzliche BedienungÜberblendregler (Fader) und
Balance
Wenn Fader oder Balance ausge‐
wählt wird, wird auf der rechten Bild‐ schirmseite eine Grafik angezeigt.
Fader auswählen, um die Lautstärke‐
verteilung zwischen den vorderen
und hinteren Fahrzeuglautsprechern
anzupassen. Die Einstellungen wie
gewünscht anpassen.
Balance auswählen, um die Lautstär‐
keverteilung zwischen den linken und
rechten Fahrzeuglautsprechern
anzupassen. Die Einstellungen wie
gewünscht anpassen.
Lautstärkeeinstellungen
Automatische Lautstärke
einstellen
CONFIG drücken und dann Radio‐
einstellungen auswählen.
Autom. Lautstärkeregulierung
auswählen, um das entsprechende Menü aufzurufen.
Um den Grad der Lautstärkeanpas‐ sung zu ändern, die Option Autom.
Lautstärkeregulierung auf Aus,
Niedrig , Mittel oder Hoch stellen.
Aus : Bei höherer Fahrgeschwindig‐
keit findet keine Lautstärkeanhebung
statt.
Hoch : Bei höherer Fahrgeschwindig‐
keit wird die Lautstärke auf den Maxi‐ malwert angehoben.
Start-Lautstärke einstellen
CONFIG drücken und dann Radio‐
einstellungen auswählen.
Maximale Einschaltlautstärke
auswählen, um das entsprechende Menü aufzurufen.Die Einstellungen wie gewünscht
anpassen.
Lautstärke der
Verkehrsdurchsagen anpassen
Die Lautstärke der Verkehrsdurchsa‐
gen kann unabhängig von der
„normalen“ Audiolautstärke voreinge‐ stellt werden.
CONFIG drücken und dann Radio‐
einstellungen auswählen.
RDS-Optionen und dann TP-
Lautstärke auswählen, um das
entsprechende Menü aufzurufen.
Die Einstellungen wie gewünscht
anpassen.
Hinweis
Während einer Durchsage kann die
Lautstärke durch Drehen von m
eingestellt werden.
Hinweiston-Lautstärke einstellen
Beim Betrieb der Bedienelemente im
Fahrzeug werden die Aktionen durch
Hinweistöne bestätigt. Die Lautstärke dieser Hinweistöne kann eingestellt
werden.
