Page 16 of 287
14Informação breve e concisaSinais de aviso de perigo
Premir ¨ para accionar.
Luzes de emergência 3 128.
Buzina
Premir j.
Sistemas de limpa
pára‑brisas e de lavapára‑brisas
Limpa-pára-brisasHI:rápidoLO:lentoINT:intervalo da passagem
ou
limpeza automática com
sensor de chuvaOFF:desligado
Page 31 of 287

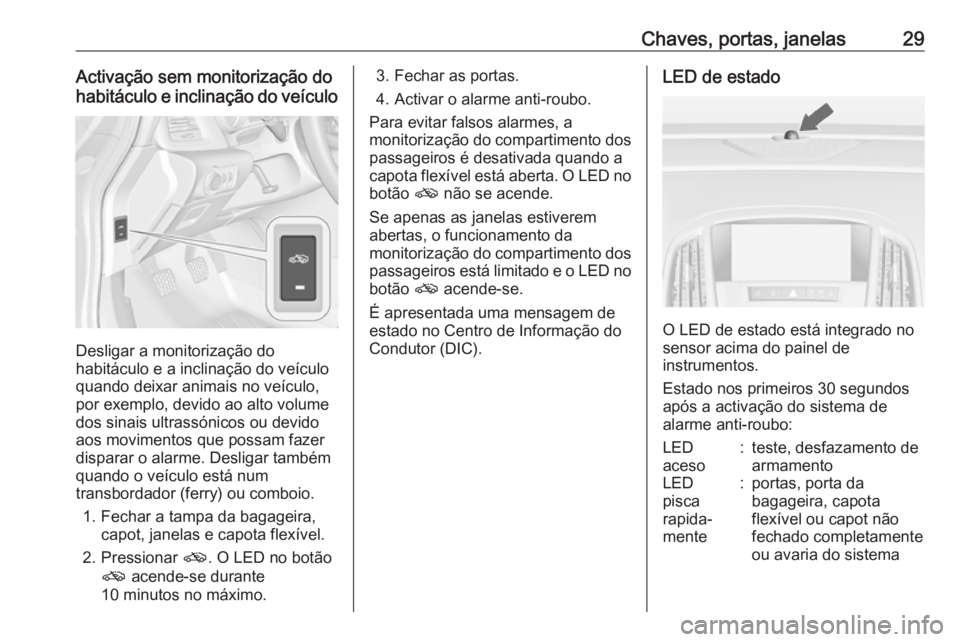

Chaves, portas, janelas29Activação sem monitorização do
habitáculo e inclinação do veículo
Desligar a monitorização do
habitáculo e a inclinação do veículo quando deixar animais no veículo,
por exemplo, devido ao alto volume
dos sinais ultrassónicos ou devido
aos movimentos que possam fazer
disparar o alarme. Desligar também
quando o veículo está num
transbordador (ferry) ou comboio.
1. Fechar a tampa da bagageira, capot, janelas e capota flexível.
2. Pressionar o. O LED no botão
o acende-se durante
10 minutos no máximo.
3. Fechar as portas.
4. Activar o alarme anti-roubo.
Para evitar falsos alarmes, a
monitorização do compartimento dos
passageiros é desativada quando a
capota flexível está aberta. O LED no botão o não se acende.
Se apenas as janelas estiverem
abertas, o funcionamento da
monitorização do compartimento dos
passageiros está limitado e o LED no
botão o acende-se.
É apresentada uma mensagem de
estado no Centro de Informação do
Condutor (DIC).LED de estado
O LED de estado está integrado no
sensor acima do painel de
instrumentos.
Estado nos primeiros 30 segundos
após a activação do sistema de
alarme anti-roubo:
LED
aceso:teste, desfazamento de
armamentoLED
pisca
rapida‐
mente:portas, porta da
bagageira, capota
flexível ou capot não
fechado completamente
ou avaria do sistema
Page 35 of 287
Chaves, portas, janelas33Janelas
Para-brisas Para-brisas com refletor solarO pára-brisas com reflector solarpossui um revestimento que reflecte
a radiação solar. Os sinais de dados,
por exemplo, de postos de portagens, também podem ser reflectidos.
As áreas assinaladas no pára-brisas
não estão cobertas pelo
revestimento. Os dispositivos para
registo electrónico de dados e
pagamento de portagens têm de ser
fixados nestas áreas. Caso contrário,
podem ocorrer falhas a nível do
registo de dados.
Auto-colantes no pára-brisas Não colocar quaisquer auto-colantes
no pára-brisas, tal como bilhetes de
auto-estrada ou semelhantes na área
do espelho retrovisor interior. Caso
contrário a zona de detecção do
sensor e a área de visão da câmara
no encaixe do espelho retrovisor
poderia ficar restringida.
Substituição do para-brisasAtenção
Se o veículo estiver equipado comum sensor da câmara de visão
frontal para os sistemas de apoio
ao condutor, é muito importante
que qualquer substituição do
para-brisas seja realizada
precisamente de acordo com as
especificações da Opel. Caso
contrário, estes sistemas poderão
não funcionar corretamente e há
um risco de comportamento
inesperado e/ou de apresentação
de mensagens destes sistemas.
Acionamento eletrónico dos
vidros
9 Aviso
Cuidado ao accionar os vidros
eléctricos. Risco de lesão,
principalmente para crianças.
Observar os vidros com atenção ao fechá-los. Assegurar-se de que não fica nada preso nos vidros
durante o movimento dos
mesmos.
Utilizável com o interruptor da ignição
na posição 1 ou 2 (ignição ligada)
3 148.
Alimentação diferida desligada
3 148.
Page 83 of 287

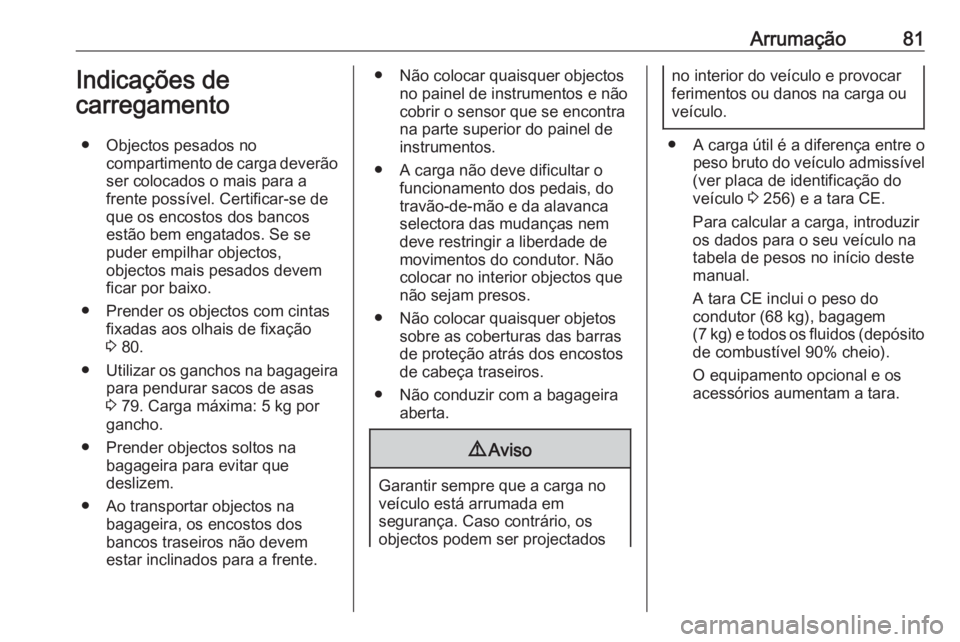

Arrumação81Indicações de
carregamento
● Objectos pesados no compartimento de carga deverãoser colocados o mais para a
frente possível. Certificar-se de
que os encostos dos bancos estão bem engatados. Se sepuder empilhar objectos,
objectos mais pesados devem
ficar por baixo.
● Prender os objectos com cintas fixadas aos olhais de fixação
3 80.
● Utilizar os ganchos na bagageira
para pendurar sacos de asas
3 79. Carga máxima: 5 kg por
gancho.
● Prender objectos soltos na bagageira para evitar que
deslizem.
● Ao transportar objectos na bagageira, os encostos dos
bancos traseiros não devem estar inclinados para a frente.● Não colocar quaisquer objectos no painel de instrumentos e não
cobrir o sensor que se encontra
na parte superior do painel de
instrumentos.
● A carga não deve dificultar o funcionamento dos pedais, do
travão-de-mão e da alavanca
selectora das mudanças nem
deve restringir a liberdade de
movimentos do condutor. Não
colocar no interior objectos que
não sejam presos.
● Não colocar quaisquer objetos sobre as coberturas das barras
de proteção atrás dos encostos
de cabeça traseiros.
● Não conduzir com a bagageira aberta.9Aviso
Garantir sempre que a carga no
veículo está arrumada em
segurança. Caso contrário, os
objectos podem ser projectados
no interior do veículo e provocar
ferimentos ou danos na carga ou
veículo.
● A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 256) e a tara CE.
Para calcular a carga, introduzir
os dados para o seu veículo na
tabela de pesos no início deste
manual.
A tara CE inclui o peso do
condutor (68 kg), bagagem
( 7 kg) e todos os fluidos (depósito
de combustível 90% cheio).
O equipamento opcional e os
acessórios aumentam a tara.
Page 86 of 287
84Instrumentos, elementos de manuseamentoVolante aquecido
Activar o aquecimento premindo *. A
activação é indicada pelo LED no
botão.
As áreas do volante em destaque
para a colocação das mãos aquecem
mais depressa e a uma temperatura
superior do que outras áreas.
O aquecimento está operacional
quando o motor está a trabalhar e
durante Autostop.
Sistema Start/Stop 3 150.
Buzina
Premir j.
Limpa pára-brisas e lava
pára-brisas
Limpa-pára-brisasHI:rápidoLO:lentoINT:intervalo da passagem
ou
limpeza automática com
sensor de chuvaOFF:desligado
Para uma só passagem quando o
limpa-pára-brisas está desligado,
pressionar a alavanca para baixo
para a posição 1x.
Page 87 of 287

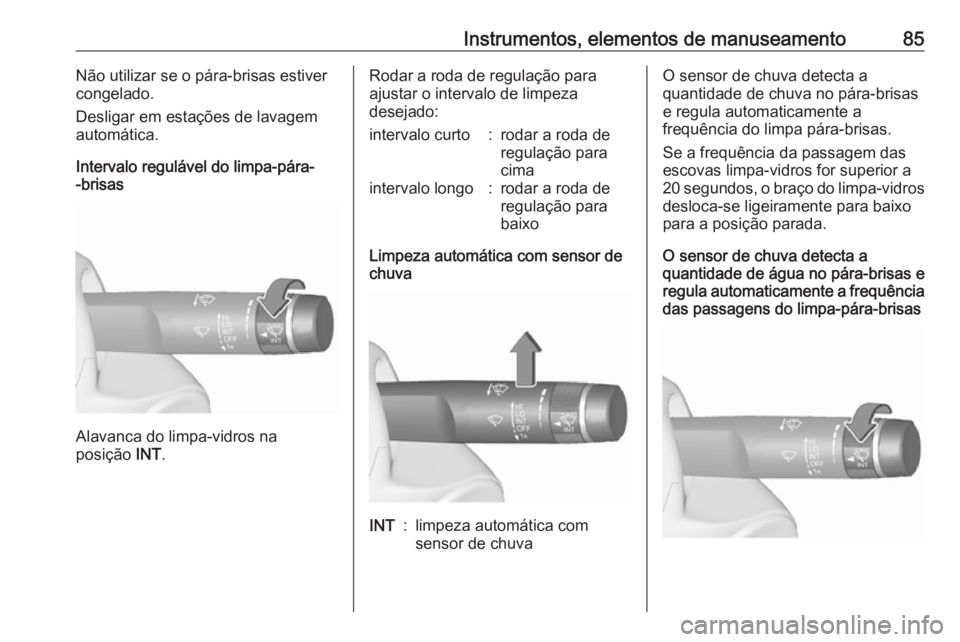

Instrumentos, elementos de manuseamento85Não utilizar se o pára-brisas estiver
congelado.
Desligar em estações de lavagem
automática.
Intervalo regulável do limpa-pára-
-brisas
Alavanca do limpa-vidros na
posição INT.
Rodar a roda de regulação para
ajustar o intervalo de limpeza
desejado:intervalo curto:rodar a roda de
regulação para
cimaintervalo longo:rodar a roda de
regulação para
baixo
Limpeza automática com sensor de
chuva
INT:limpeza automática com
sensor de chuvaO sensor de chuva detecta a
quantidade de chuva no pára-brisas
e regula automaticamente a
frequência do limpa pára-brisas.
Se a frequência da passagem das
escovas limpa-vidros for superior a
20 segundos, o braço do limpa-vidros
desloca-se ligeiramente para baixo
para a posição parada.
O sensor de chuva detecta a
quantidade de água no pára-brisas e
regula automaticamente a frequência das passagens do limpa-pára-brisas
Page 88 of 287

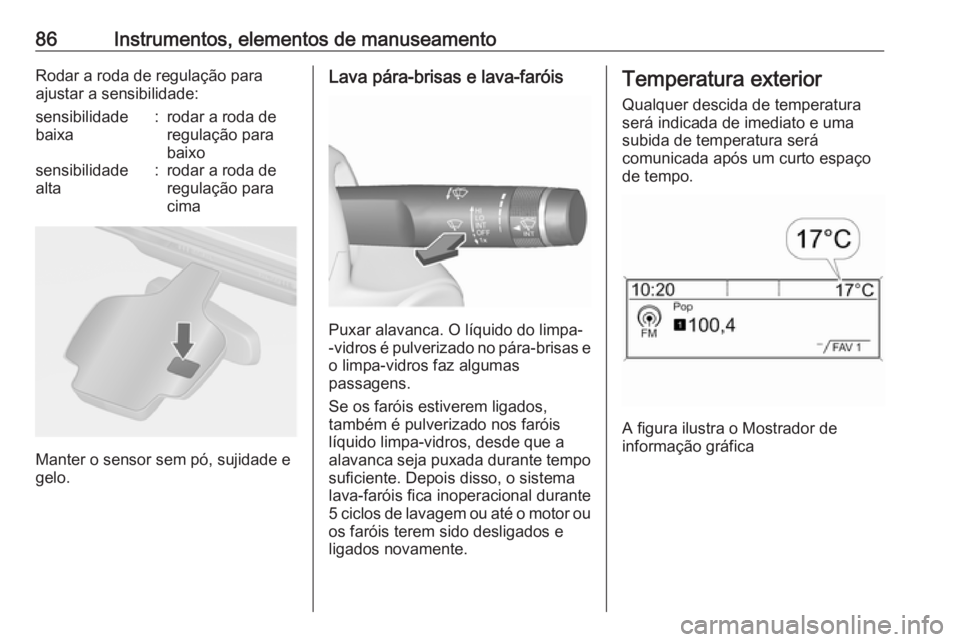

86Instrumentos, elementos de manuseamentoRodar a roda de regulação para
ajustar a sensibilidade:sensibilidade
baixa:rodar a roda de
regulação para
baixosensibilidade
alta:rodar a roda de
regulação para
cima
Manter o sensor sem pó, sujidade e
gelo.
Lava pára-brisas e lava-faróis
Puxar alavanca. O líquido do limpa-
-vidros é pulverizado no pára-brisas e o limpa-vidros faz algumas
passagens.
Se os faróis estiverem ligados,
também é pulverizado nos faróis
líquido limpa-vidros, desde que a alavanca seja puxada durante tempo
suficiente. Depois disso, o sistema
lava-faróis fica inoperacional durante
5 ciclos de lavagem ou até o motor ou os faróis terem sido desligados e
ligados novamente.
Temperatura exterior
Qualquer descida de temperatura
será indicada de imediato e uma subida de temperatura será
comunicada após um curto espaço
de tempo.
A figura ilustra o Mostrador de
informação gráfica
Page 101 of 287
Instrumentos, elementos de manuseamento99Pré-incandescência
! acende-se a amarelo.
O pré-aquecimento está accionado.
Só é activado quando a temperatura
exterior for baixa.
Filtro de partículas diesel % acende-se ou pisca a amarelo.
O filtro de partículas diesel necessita
de ser limpo.
Continuar a conduzir até % se
apagar. Se possível não deixar que o regime do motor baixe das
2000 rpm.
Acende-se O filtro de partículas diesel está
cheio. Iniciar o processo de limpeza
assim que possível.
Pisca Foi atingido o nível de enchimentomáximo do filtro. Iniciar
imediatamente o processo de
limpeza para evitar danos no motor.
Filtro de partículas diesel 3 154,
Sistema Start/Stop 3 150.AdBlue
Y intermitente em amarelo.
O nível de AdBlue é baixo.
Reabastecer o AdBlue para evitar
que o arranque do motor não seja
executado.
AdBlue 3 155.
Sistema de controlo da pressão dos pneus
w acende-se ou pisca a amarelo.
Acende-se Perda da pressão dos pneus. Pararimediatamente e verificar as pressão
dos pneus.
Pisca
Avaria no sistema ou pneu montado sem sensor de pressão (p. ex. roda sobresselente). Depois de
60-90 segundos as luzes de aviso
acendem continuamente. Consultar
uma oficina.
Sistema de controlo da pressão dos
pneus 3 229.Pressão do óleo de motor
I acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalharAtenção
A lubrificação do motor pode ser
interrompida. Isso pode resultar em danos no motor e/ou em
bloqueio das rodas motrizes.
1. Pressione a embraiagem.
2. Seleccionar ponto morto, colocar o selector em N.
3. Saia da circulação normal o mais rapidamente possível sem
impedir a circulação de outros
veículos.
4. Desligar a ignição.
Page 114 of 287
112Instrumentos, elementos de manuseamentoDesembaciamento auto post.:
Activa o óculo traseiro aquecido automaticamente.
● Definições de conforto
Vol. disp. sinaliz. sonora : Altera o
volume dos sinais sonoros de
aviso.
Personalização por condutor :
Activa ou desactiva a função de
personalização.
● Assist. estacionam./Det. colisão
Assistência ao estacion. : Activa
ou desactiva os sensores ultra-
-sónicos. A activação pode ser seleccionada com ou sem o
engate do reboque.
Alerta obj. na lateral veículo :
Altera as definições do sistema
de aviso de ângulo morto.
● Iluminação ambiente exterior
Iluminação à saída do veíc. :
Activa ou desactiva e altera a
duração da iluminação de saída
do veículo.
Iluminação ext. por destranc. :
Activa ou desactiva a iluminação
de boas-vindas.
● Trancagem de portas
Trancagem auto de portas :
Activa ou desactiva a função de
destrancagem automática das
portas após desligar a ignição.
Activa ou desactiva a função de
trancagem automática das
portas após início da marcha do
veículo.
Impedir tranc. c/porta aberta :
Activa ou desactiva a função de
trancagem automática das
portas enquanto uma porta está
aberta.
Trancagem retardada portas :
Activa ou desactiva a funçãoretardada de trancagem das
portas.
● Tranc., destranc., arranque
remoto
Feedback destrancagem rem. :
Activa ou desactiva a informação da luz de aviso de perigo ao
destrancar.
Destrancagem remota portas :
Altera a configuração para
destrancar apenas a porta do
condutor ou a totalidade do
veículo ao destrancar.
Nova trancagem auto portas :
Activa ou desactiva a função de
retrancamento automático
depois de destrancar sem abrir o
veículo.
● Repor definições de fábrica
Repor definições de fábrica :
Repõe todas as definições para
as definições de fábrica.
Definições no Mostrador de
informação a cores
Navi 950/Navi 650/CD 600
Page 116 of 287
114Instrumentos, elementos de manuseamentoDefinições do veículo● Climatização e qualidade do ar
Velocidade auto ventoinha :
Modifica o nível de fluxo de ar da cabina da climatização no modo
automático.
Modo de climatização : Controla o
estado do compressor de
arrefecimento no arranque do veículo. Última definição
(recomendado) ou no arranque
do veículo está sempre ligado
(ON) ou sempre desligado
(OFF).
Desembaciamento auto post. :
Activa o óculo traseiro aquecido
automaticamente.
● Definições de conforto
Volume de aviso sonoro : Altera o
volume dos sinais sonoros de
aviso.
Personalização por condutor :
Activa ou desactiva a função de
personalização.
● Assist. estacionam./Det. colisão
Assistência no estacion. : Activa
ou desactiva os sensores ultra-
-sónicos. A activação pode serseleccionada com ou sem o
engate do reboque.
Alerta obj. na lateral veículo :
Activa ou desactiva o sistema de
aviso de ângulo morto.
● Iluminação ambiente exterior
Iluminação ext. por destranc. :
Activa ou desactiva a iluminação de entrada no veículo.
Iluminação à saída do veíc. :
Activa ou desactiva e altera a
duração da iluminação de saída
do veículo.
● Trancagem de portas
Abertura de Porta Anti 'Lock
Out' : Activa ou desactiva a
função de trancagem automática
das portas enquanto uma porta
está aberta.
Trancagem auto de portas :
Activa ou desactiva a função de
destrancagem automática das
portas após desligar a ignição.
Activa ou desactiva a função de
trancagem automática das
portas após início da marcha do
veículo.Fecho de Porta Diferido : Activa
ou desactiva a função retardada
de trancagem das portas.
● Tranc., destranc., arranque
remoto
Feedback trancagem remota :
Activa ou desactiva a informação
da luz de aviso de perigo ao trancar.
Destrancagem remota portas :
Activa ou desactiva a informação da luz de aviso de perigo aodestrancar.
Destrancagem remota das
portas : Altera a configuração
para destrancar apenas a porta
do condutor ou a totalidade do
veículo ao destrancar.
Retarncagem automática das portas : Activa ou desactiva a
função de retrancamento
automático depois de destrancar
sem abrir o veículo.
● Repor definições de fábrica? :
Repõe todas as definições para
as definições de fábrica.
