Page 91 of 273
Prístroje a ovládacie prvky89na ľavej strane:prevádzková
teplota motora
ešte nie je
dosiahnutáv strednej
oblasti:normálna
prevádzková
teplotana pravej
strane:teplota je príliš
vysokáVýstraha
Ak je teplota chladiacej kvapaliny
je príliš vysoká; zastavte vozidlo a vypnite motor. Hrozí poškodenie
motora. Skontrolujte hladinu
chladiacej kvapaliny.
Displej servisného intervalu
Systém sledovania životnosti
motorového oleja vás upozorní, kedy
je nutné vymeniť motorový olej a filter.
Na základe jazdných podmienok sa
môže interval, pri ktorej bude
signalizovaná nutnosť výmeny oleja a
filtra, výrazne meniť.
Na zobrazenie zostávajúcej
životnosti motorového oleja použite
tlačidlá na páčke smerovky:
Stlačením tlačidla MENU vyberte
Ponuka Informácie o vozidle X .
Otáčaním nastavovacieho kolieska sa vyberie Zostávajúca životnosť
oleja .Zostávajúca životnosť oleja je
zobrazená v percentách v
informačnom centre vodiča.
Reset Podržaním SET/CLR na páčke
ovládania smeroviek niekoľko sekúnd
vykonáte resetovanie. Stránka so
zostávajúcou životnosťou
motorového oleja musí byť aktívna.
Zapnite zapaľovanie, no nezapínajte
motor.
Systém sa musí po každej výmene
motorového oleja resetovať, aby sa
zaistila správna funkčnosť.
Vyhľadajte pomoc v servise.

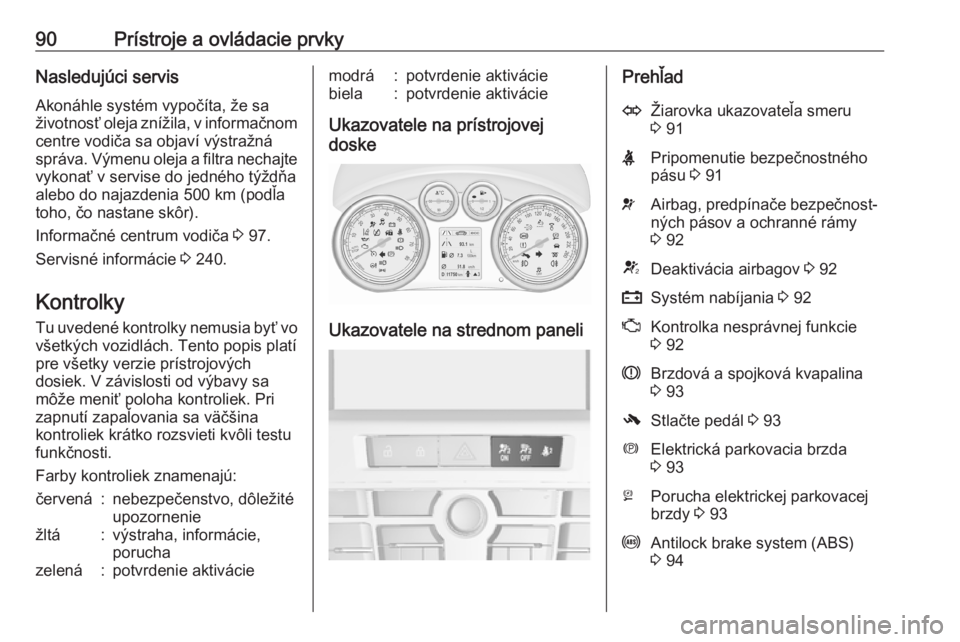

Page 92 of 273
90Prístroje a ovládacie prvkyNasledujúci servisAkonáhle systém vypočíta, že sa
životnosť oleja znížila, v informačnom centre vodiča sa objaví výstražná
správa. Výmenu oleja a filtra nechajte vykonať v servise do jedného týždňaalebo do najazdenia 500 km (podľa
toho, čo nastane skôr).
Informačné centrum vodiča 3 97.
Servisné informácie 3 240.
Kontrolky
Tu uvedené kontrolky nemusia byť vo všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od výbavy sa
môže meniť poloha kontroliek. Pri
zapnutí zapaľovania sa väčšina
kontroliek krátko rozsvieti kvôli testu
funkčnosti.
Farby kontroliek znamenajú:červená:nebezpečenstvo, dôležité
upozorneniežltá:výstraha, informácie,
poruchazelená:potvrdenie aktiváciemodrá:potvrdenie aktiváciebiela:potvrdenie aktivácie
Ukazovatele na prístrojovej
doske
Ukazovatele na strednom paneli
PrehľadOŽiarovka ukazovateľa smeru
3 91XPripomenutie bezpečnostného
pásu 3 91vAirbag, predpínače bezpečnost‐
ných pásov a ochranné rámy
3 92VDeaktivácia airbagov 3 92pSystém nabíjania 3 92ZKontrolka nesprávnej funkcie
3 92RBrzdová a spojková kvapalina
3 93-Stlačte pedál 3 93mElektrická parkovacia brzda
3 93jPorucha elektrickej parkovacej
brzdy 3 93uAntilock brake system (ABS)
3 94

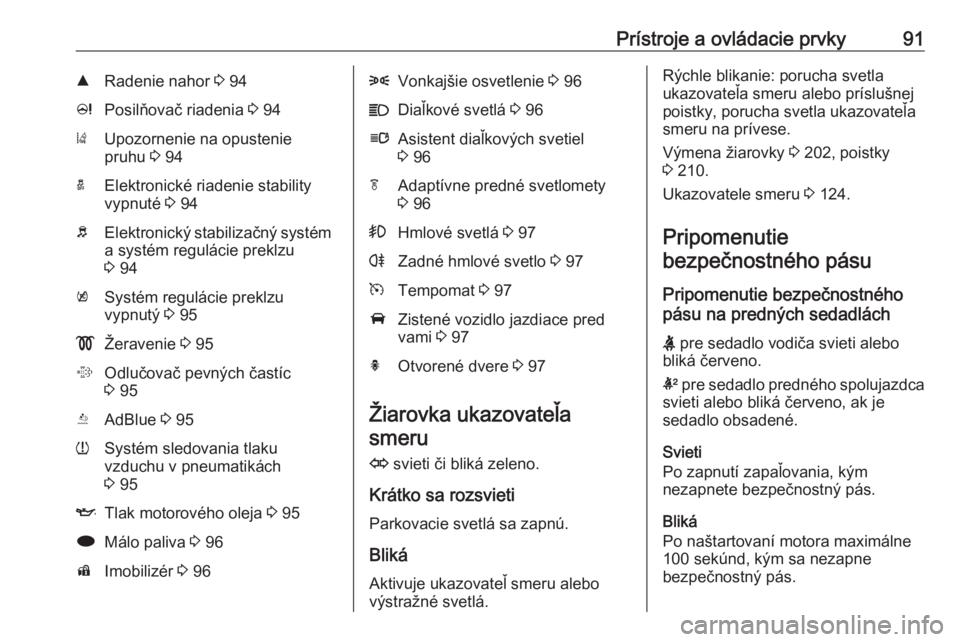

Page 93 of 273
Prístroje a ovládacie prvky91RRadenie nahor 3 94cPosilňovač riadenia 3 94)Upozornenie na opustenie
pruhu 3 94aElektronické riadenie stability
vypnuté 3 94bElektronický stabilizačný systém
a systém regulácie preklzu
3 94kSystém regulácie preklzu
vypnutý 3 95!Žeravenie 3 95%Odlučovač pevných častíc
3 95YAdBlue 3 95wSystém sledovania tlaku
vzduchu v pneumatikách
3 95ITlak motorového oleja 3 95iMálo paliva 3 96dImobilizér 3 968Vonkajšie osvetlenie 3 96CDiaľkové svetlá 3 96lAsistent diaľkových svetiel
3 96fAdaptívne predné svetlomety
3 96>Hmlové svetlá 3 97rZadné hmlové svetlo 3 97mTempomat 3 97AZistené vozidlo jazdiace pred
vami 3 97hOtvorené dvere 3 97
Žiarovka ukazovateľa
smeru
O svieti či bliká zeleno.
Krátko sa rozsvieti Parkovacie svetlá sa zapnú.
Bliká
Aktivuje ukazovateľ smeru alebo
výstražné svetlá.
Rýchle blikanie: porucha svetla
ukazovateľa smeru alebo príslušnej poistky, porucha svetla ukazovateľa
smeru na prívese.
Výmena žiarovky 3 202, poistky
3 210.
Ukazovatele smeru 3 124.
Pripomenutie bezpečnostného pásu
Pripomenutie bezpečnostného
pásu na predných sedadlách
X pre sedadlo vodiča svieti alebo
bliká červeno.
k pre sedadlo predného spolujazdca
svieti alebo bliká červeno, ak je
sedadlo obsadené.
Svieti
Po zapnutí zapaľovania, kým
nezapnete bezpečnostný pás.
Bliká
Po naštartovaní motora maximálne
100 sekúnd, kým sa nezapne
bezpečnostný pás.

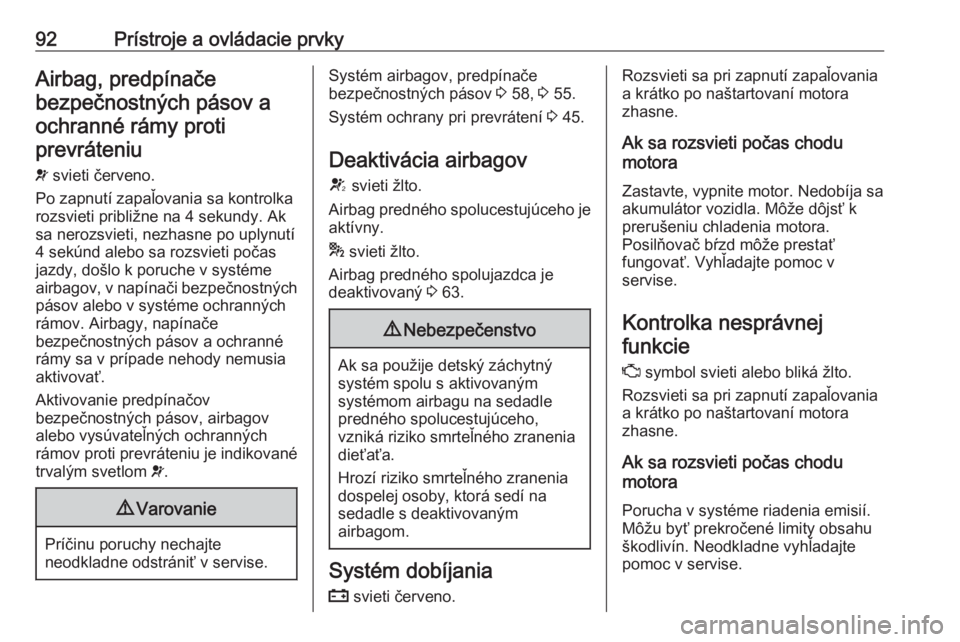

Page 94 of 273
92Prístroje a ovládacie prvkyAirbag, predpínačebezpečnostných pásov a ochranné rámy protiprevráteniu
v svieti červeno.
Po zapnutí zapaľovania sa kontrolka rozsvieti približne na 4 sekundy. Ak
sa nerozsvieti, nezhasne po uplynutí
4 sekúnd alebo sa rozsvieti počas
jazdy, došlo k poruche v systéme
airbagov, v napínači bezpečnostných
pásov alebo v systéme ochranných
rámov. Airbagy, napínače
bezpečnostných pásov a ochranné
rámy sa v prípade nehody nemusia
aktivovať.
Aktivovanie predpínačov
bezpečnostných pásov, airbagov
alebo vysúvateľných ochranných
rámov proti prevráteniu je indikované
trvalým svetlom v.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Systém airbagov, predpínače
bezpečnostných pásov 3 58, 3 55.
Systém ochrany pri prevrátení 3 45.
Deaktivácia airbagov V svieti žlto.
Airbag predného spolucestujúceho je
aktívny.
* svieti žlto.
Airbag predného spolujazdca je
deaktivovaný 3 63.9 Nebezpečenstvo
Ak sa použije detský záchytný
systém spolu s aktivovaným
systémom airbagu na sedadle
predného spolucestujúceho,
vzniká riziko smrteľného zranenia
dieťaťa.
Hrozí riziko smrteľného zranenia dospelej osoby, ktorá sedí na
sedadle s deaktivovaným
airbagom.
Systém dobíjania
p svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Zastavte, vypnite motor. Nedobíja sa akumulátor vozidla. Môže dôjsť k prerušeniu chladenia motora.
Posilňovač bŕzd môže prestať
fungovať. Vyhľadajte pomoc v
servise.
Kontrolka nesprávnej funkcie
Z symbol svieti alebo bliká žlto.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Porucha v systéme riadenia emisií.
Môžu byť prekročené limity obsahu
škodlivín. Neodkladne vyhľadajte
pomoc v servise.
Page 95 of 273
Prístroje a ovládacie prvky93Ak bliká za chodu motoraPorucha, ktorá môže viesť k
poškodeniu katalyzátora. Uvoľnite pedál akcelerácie, kým sa blikanienezastaví. Neodkladne vyhľadajte
pomoc v servise.
Brzdová a spojková kvapalina
R svieti červeno.
Hladina brzdovej a spojkovej
kvapaliny je príliš nízka 3 199.9 Varovanie
Zastavte. Nepokračujte v jazde.
Obráťte sa na servis.
Svieti po zapnutí zapaľovania, ak je
zatiahnutá parkovacia brzda 3 156.
Stlačte pedál
- Symbol svieti alebo bliká žlto.
Svieti
Pre uvoľnenie elektrickej parkovacej
brzdy je nutné zošliapnuť brzdový
pedál 3 156.
Pedál spojky je potrebné stlačiť, aby
sa motor naštartoval v režime
Autostop. Systém Stop-Štart 3 142.
Bliká
Pedál spojky je potrebné stlačiť, pre
hlavné naštartovanie motora 3 17,
3 141.
V niektorých verziách je hlásenie
stlačenia pedála indikované v
informačnom centre vodiča 3 104.
Elektrická parkovacia brzda m svieti či bliká červeno.
Svieti
Elektrická parkovacia brzda
zatiahnutá 3 156.Bliká
Elektrická parkovacia brzda nie je
úplne zatiahnutá alebo uvoľnená.
Zapnite zapaľovanie, stlačte brzdový
pedál a skúste resetovať systém
uvoľnením a zatiahnutím elektrickej
parkovacej brzdy. Ak m naďalej bliká,
nejazdite ďalej, vyhľadajte pomoc v
servise.
Porucha elektrickej
parkovacej brzdy
j symbol svieti alebo bliká žlto.
Svieti
Elektrická parkovacia brzda pracuje
so zníženým výkonom 3 156.
Bliká Elektrická parkovacia brzda je v
servisnom režime. Zastavte vozidlo a
resetujte elektrickú parkovaciu brzdu
zatiahnutím a povolením.

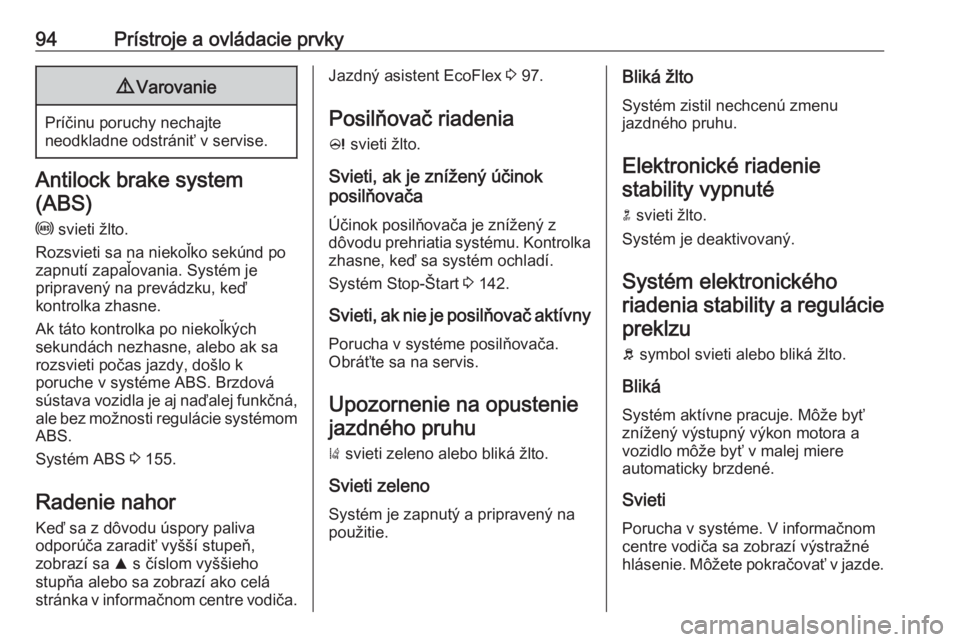

Page 96 of 273
94Prístroje a ovládacie prvky9Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Antilock brake system
(ABS)
u svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Ak táto kontrolka po niekoľkých
sekundách nezhasne, alebo ak sa
rozsvieti počas jazdy, došlo k
poruche v systéme ABS. Brzdová
sústava vozidla je aj naďalej funkčná,
ale bez možnosti regulácie systémom ABS.
Systém ABS 3 155.
Radenie nahor
Keď sa z dôvodu úspory paliva
odporúča zaradiť vyšší stupeň,
zobrazí sa R s číslom vyššieho
stupňa alebo sa zobrazí ako celá
stránka v informačnom centre vodiča.
Jazdný asistent EcoFlex 3 97.
Posilňovač riadenia
c svieti žlto.
Svieti, ak je znížený účinok
posilňovača
Účinok posilňovača je znížený z
dôvodu prehriatia systému. Kontrolka zhasne, keď sa systém ochladí.
Systém Stop-Štart 3 142.
Svieti, ak nie je posilňovač aktívny Porucha v systéme posilňovača.
Obráťte sa na servis.
Upozornenie na opustenie jazdného pruhu
) svieti zeleno alebo bliká žlto.
Svieti zeleno
Systém je zapnutý a pripravený na
použitie.Bliká žlto
Systém zistil nechcenú zmenu
jazdného pruhu.
Elektronické riadeniestability vypnuté
n svieti žlto.
Systém je deaktivovaný.
Systém elektronickéhoriadenia stability a regulácie
preklzu
b symbol svieti alebo bliká žlto.
Bliká
Systém aktívne pracuje. Môže byť
znížený výstupný výkon motora a
vozidlo môže byť v malej miere
automaticky brzdené.
Svieti
Porucha v systéme. V informačnom
centre vodiča sa zobrazí výstražné
hlásenie. Môžete pokračovať v jazde.

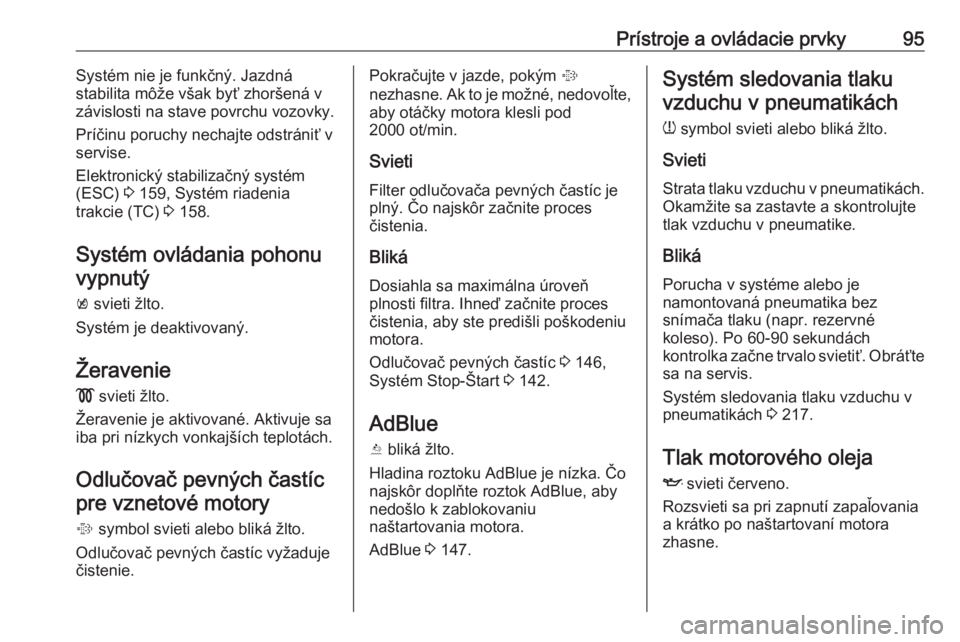

Page 97 of 273
Prístroje a ovládacie prvky95Systém nie je funkčný. Jazdná
stabilita môže však byť zhoršená v
závislosti na stave povrchu vozovky.
Príčinu poruchy nechajte odstrániť v
servise.
Elektronický stabilizačný systém (ESC) 3 159, Systém riadenia
trakcie (TC) 3 158.
Systém ovládania pohonu vypnutý
k svieti žlto.
Systém je deaktivovaný.
Žeravenie
! svieti žlto.
Žeravenie je aktivované. Aktivuje sa
iba pri nízkych vonkajších teplotách.
Odlučovač pevných častíc pre vznetové motory
% symbol svieti alebo bliká žlto.
Odlučovač pevných častíc vyžaduje
čistenie.Pokračujte v jazde, pokým %
nezhasne. Ak to je možné, nedovoľte,
aby otáčky motora klesli pod
2000 ot/min.
Svieti
Filter odlučovača pevných častíc je plný. Čo najskôr začnite proces
čistenia.
Bliká
Dosiahla sa maximálna úroveň
plnosti filtra. Ihneď začnite proces
čistenia, aby ste predišli poškodeniu motora.
Odlučovač pevných častíc 3 146,
Systém Stop-Štart 3 142.
AdBlue Y bliká žlto.
Hladina roztoku AdBlue je nízka. Čo
najskôr doplňte roztok AdBlue, aby
nedošlo k zablokovaniu
naštartovania motora.
AdBlue 3 147.Systém sledovania tlaku
vzduchu v pneumatikách
w symbol svieti alebo bliká žlto.
Svieti Strata tlaku vzduchu v pneumatikách.
Okamžite sa zastavte a skontrolujte
tlak vzduchu v pneumatike.
Bliká
Porucha v systéme alebo je
namontovaná pneumatika bez
snímača tlaku (napr. rezervné
koleso). Po 60-90 sekundách
kontrolka začne trvalo svietiť. Obráťte sa na servis.
Systém sledovania tlaku vzduchu v
pneumatikách 3 217.
Tlak motorového oleja
I svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.

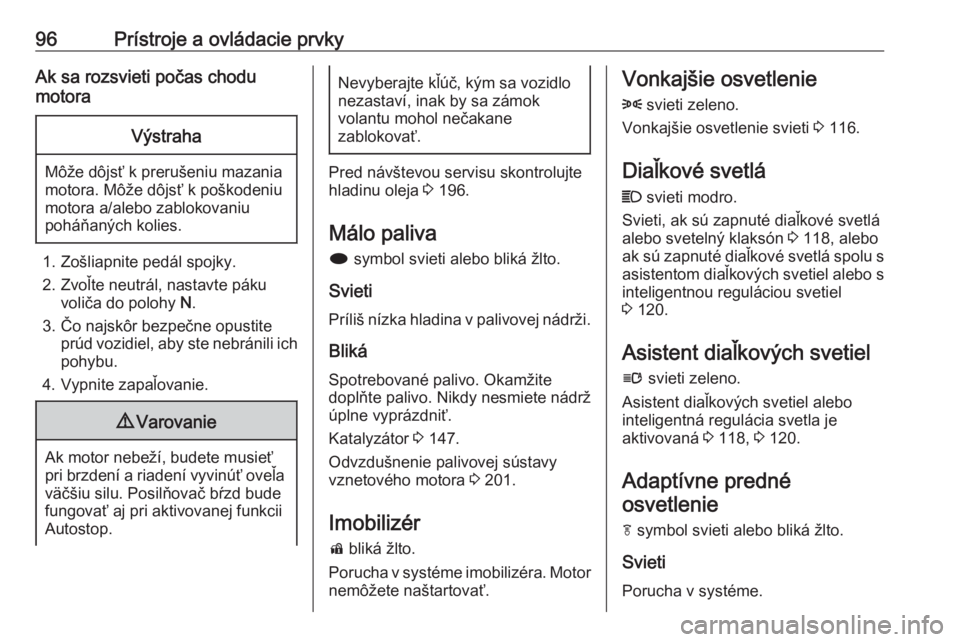

Page 98 of 273
96Prístroje a ovládacie prvkyAk sa rozsvieti počas chodu
motoraVýstraha
Môže dôjsť k prerušeniu mazania
motora. Môže dôjsť k poškodeniu
motora a/alebo zablokovaniu
poháňaných kolies.
1. Zošliapnite pedál spojky.
2. Zvoľte neutrál, nastavte páku voliča do polohy N.
3. Čo najskôr bezpečne opustite prúd vozidiel, aby ste nebránili ich
pohybu.
4. Vypnite zapaľovanie.
9 Varovanie
Ak motor nebeží, budete musieť
pri brzdení a riadení vyvinúť oveľa väčšiu silu. Posilňovač bŕzd bude
fungovať aj pri aktivovanej funkcii
Autostop.
Nevyberajte kľúč, kým sa vozidlo
nezastaví, inak by sa zámok
volantu mohol nečakane
zablokovať.
Pred návštevou servisu skontrolujte
hladinu oleja 3 196.
Málo paliva i symbol svieti alebo bliká žlto.
Svieti
Príliš nízka hladina v palivovej nádrži.
Bliká
Spotrebované palivo. Okamžite
doplňte palivo. Nikdy nesmiete nádrž
úplne vyprázdniť.
Katalyzátor 3 147.
Odvzdušnenie palivovej sústavy
vznetového motora 3 201.
Imobilizér
d bliká žlto.
Porucha v systéme imobilizéra. Motor nemôžete naštartovať.
Vonkajšie osvetlenie
8 svieti zeleno.
Vonkajšie osvetlenie svieti 3 116.
Diaľkové svetlá C svieti modro.
Svieti, ak sú zapnuté diaľkové svetlá
alebo svetelný klaksón 3 118, alebo
ak sú zapnuté diaľkové svetlá spolu s asistentom diaľkových svetiel alebo s
inteligentnou reguláciou svetiel
3 120.
Asistent diaľkových svetiel
l svieti zeleno.
Asistent diaľkových svetiel alebo
inteligentná regulácia svetla je
aktivovaná 3 118, 3 120.
Adaptívne predné
osvetlenie
f symbol svieti alebo bliká žlto.
Svieti Porucha v systéme.
Page 99 of 273
Prístroje a ovládacie prvky97Vyhľadajte pomoc v servise.Bliká
Došlo k prechodu systému na
symetrické stretávacie svetlá.
Kontrolka f bliká približne 4 sekundy
po zapnutí zapaľovania, čím
upozorňuje, že došlo k aktivácii
systému 3 119.
Automatické ovládanie svetiel
3 117.
Svetla do hmly
> svieti zeleno.
Svetlá do hmly svietia 3 124.
Zadné svetlo do hmly r svieti žlto.
Zadné svetlo do hmly svieti 3 125.
Tempomat
m svieti bielo alebo zeleno.
Svieti bielo Systém je zapnutý.Svieti zeleno
Tempomat je aktívny.
Tempomat 3 162.
Zistené vozidlo jazdiace pred vami
A svieti zeleno.
Bolo zistené vozidlo jazdiace pred
vami v rovnakom jazdnom pruhu.
Varovanie pred čelnou zrážkou
3 165.
Otvorené dvere
h je indikované ako symbol v
informačnom centre vodiča, keď sa
otvoria dvere alebo veko
batožinového priestoru.Informačný displej
Informačné centrum vodiča Informačné centrum vodiča sa
nachádza na prístrojovej doske
medzi rýchlomerom a tachometrom.
Nasledujúce hlavné ponuky sa môžu
zobrazovať na displeji a možno ich
vyberať stláčaním MENU na páčke
smeroviek. Symboly ponuky sú
uvedené v hornom riadku displeja:
Page 100 of 273

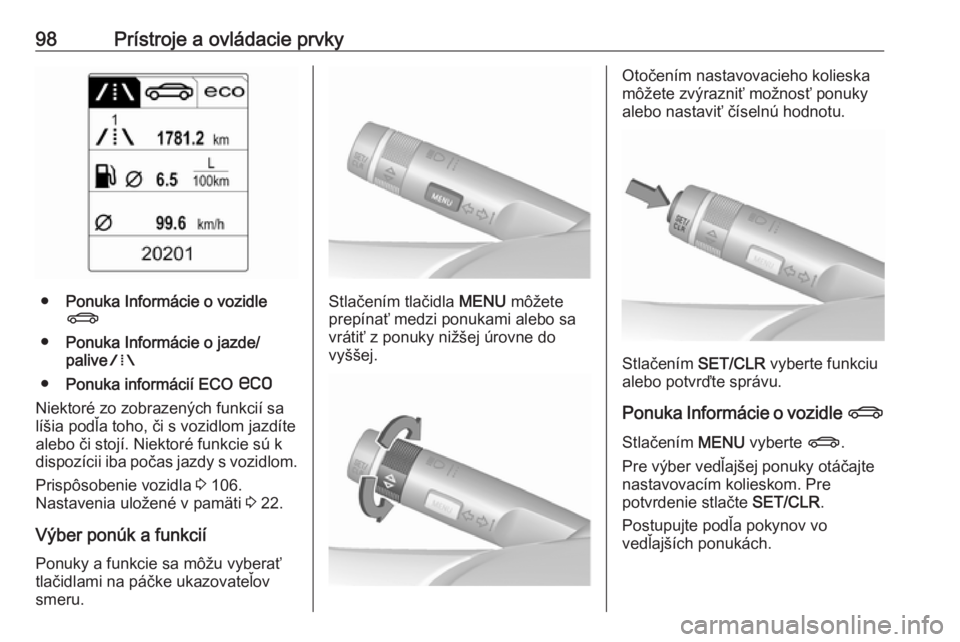

98Prístroje a ovládacie prvky
●Ponuka Informácie o vozidle
X
● Ponuka Informácie o jazde/
palive W
● Ponuka informácií ECO s
Niektoré zo zobrazených funkcií sa
líšia podľa toho, či s vozidlom jazdíte
alebo či stojí. Niektoré funkcie sú k
dispozícii iba počas jazdy s vozidlom.
Prispôsobenie vozidla 3 106.
Nastavenia uložené v pamäti 3 22.
Výber ponúk a funkcií
Ponuky a funkcie sa môžu vyberať
tlačidlami na páčke ukazovateľov
smeru.Stlačením tlačidla MENU môžete
prepínať medzi ponukami alebo sa vrátiť z ponuky nižšej úrovne do
vyššej.
Otočením nastavovacieho kolieska
môžete zvýrazniť možnosť ponuky
alebo nastaviť číselnú hodnotu.
Stlačením SET/CLR vyberte funkciu
alebo potvrďte správu.
Ponuka Informácie o vozidle X
Stlačením MENU vyberte X.
Pre výber vedľajšej ponuky otáčajte nastavovacím kolieskom. Pre
potvrdenie stlačte SET/CLR.
Postupujte podľa pokynov vo
vedľajších ponukách.
