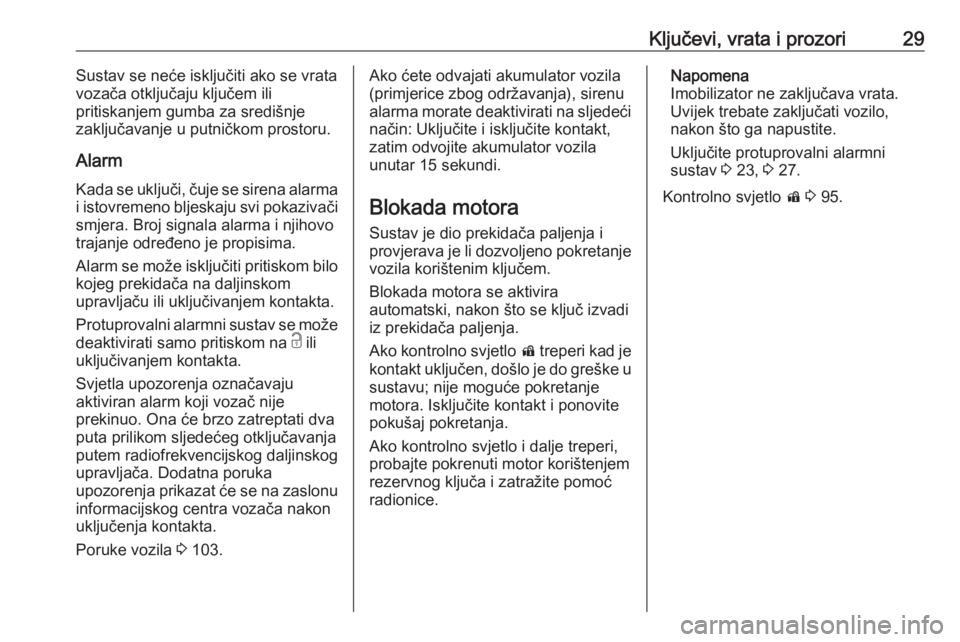

Ključevi, vrata i prozori29Sustav se neće isključiti ako se vrata
vozača otključaju ključem ili
pritiskanjem gumba za središnje
zaključavanje u putničkom prostoru.
Alarm Kada se uključi, čuje se sirena alarma
i istovremeno bljeskaju svi pokazivači smjera. Broj signala alarma i njihovo
trajanje određeno je propisima.
Alarm se može isključiti pritiskom bilo kojeg prekidača na daljinskom
upravljaču ili uključivanjem kontakta.
Protuprovalni alarmni sustav se može deaktivirati samo pritiskom na c ili
uključivanjem kontakta.
Svjetla upozorenja označavaju
aktiviran alarm koji vozač nije
prekinuo. Ona će brzo zatreptati dva
puta prilikom sljedećeg otključavanja
putem radiofrekvencijskog daljinskog
upravljača. Dodatna poruka
upozorenja prikazat će se na zaslonu
informacijskog centra vozača nakon
uključenja kontakta.
Poruke vozila 3 103.Ako ćete odvajati akumulator vozila
(primjerice zbog održavanja), sirenu
alarma morate deaktivirati na sljedeći
način: Uključite i isključite kontakt,
zatim odvojite akumulator vozila
unutar 15 sekundi.
Blokada motora
Sustav je dio prekidača paljenja i
provjerava je li dozvoljeno pokretanje
vozila korištenim ključem.
Blokada motora se aktivira
automatski, nakon što se ključ izvadi iz prekidača paljenja.
Ako kontrolno svjetlo d treperi kad je
kontakt uključen, došlo je do greške u sustavu; nije moguće pokretanje
motora. Isključite kontakt i ponovite
pokušaj pokretanja.
Ako kontrolno svjetlo i dalje treperi,
probajte pokrenuti motor korištenjem
rezervnog ključa i zatražite pomoć
radionice.Napomena
Imobilizator ne zaključava vrata.
Uvijek trebate zaključati vozilo,
nakon što ga napustite.
Uključite protuprovalni alarmni
sustav 3 23, 3 27.
Kontrolno svjetlo d 3 95.
Page 32 of 269

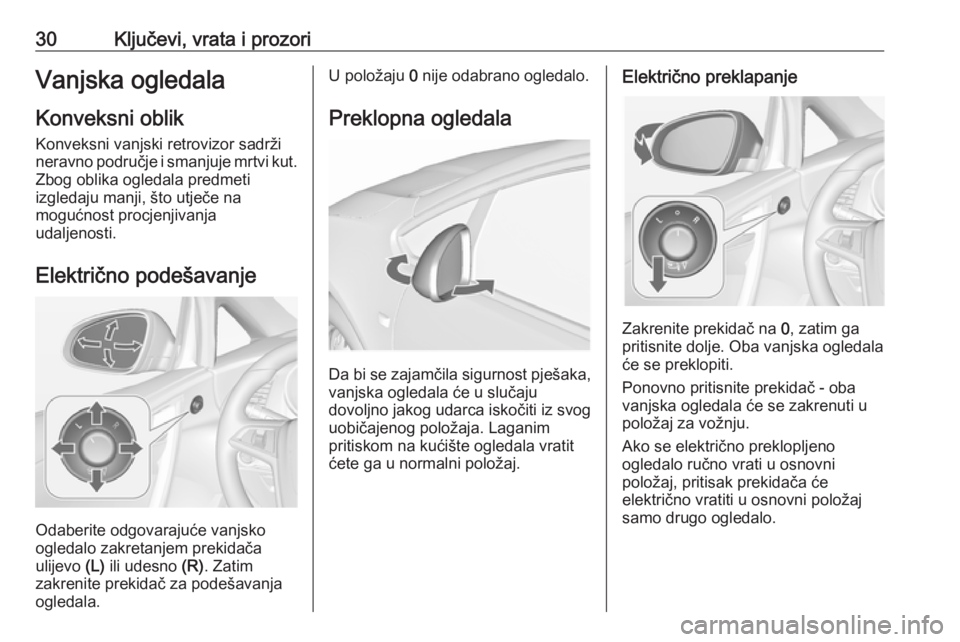

30Ključevi, vrata i prozoriVanjska ogledalaKonveksni oblik Konveksni vanjski retrovizor sadrži
neravno područje i smanjuje mrtvi kut.
Zbog oblika ogledala predmeti
izgledaju manji, što utječe na
mogućnost procjenjivanja
udaljenosti.
Električno podešavanje
Odaberite odgovarajuće vanjsko
ogledalo zakretanjem prekidača
ulijevo (L) ili udesno (R). Zatim
zakrenite prekidač za podešavanja
ogledala.
U položaju 0 nije odabrano ogledalo.
Preklopna ogledala
Da bi se zajamčila sigurnost pješaka,
vanjska ogledala će u slučaju
dovoljno jakog udarca iskočiti iz svog uobičajenog položaja. Laganim
pritiskom na kućište ogledala vratit
ćete ga u normalni položaj.
Električno preklapanje
Zakrenite prekidač na 0, zatim ga
pritisnite dolje. Oba vanjska ogledala će se preklopiti.
Ponovno pritisnite prekidač - oba
vanjska ogledala će se zakrenuti u
položaj za vožnju.
Ako se električno preklopljeno
ogledalo ručno vrati u osnovni
položaj, pritisak prekidača će
električno vratiti u osnovni položaj
samo drugo ogledalo.
Page 33 of 269

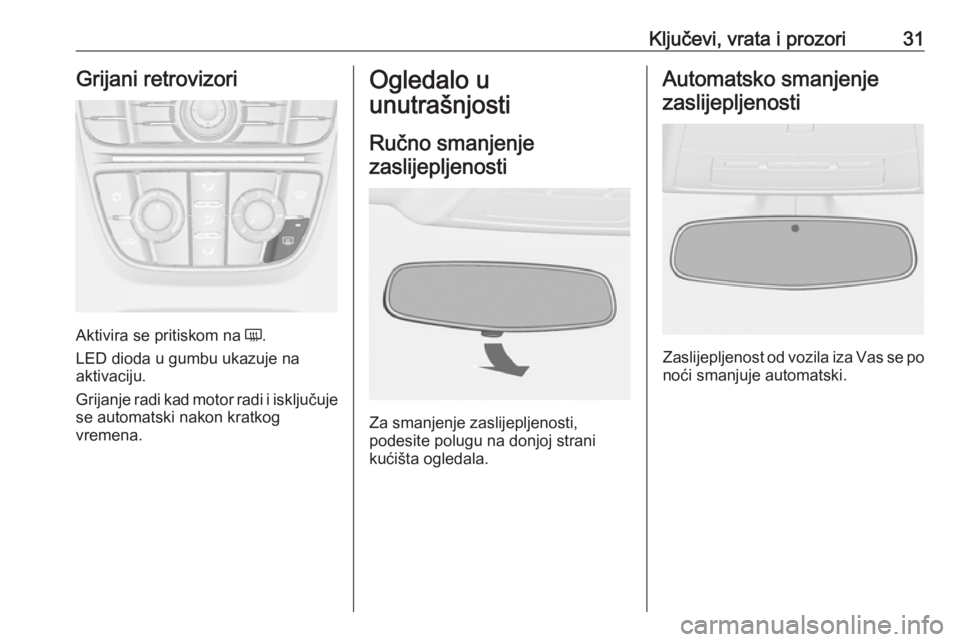

Ključevi, vrata i prozori31Grijani retrovizori
Aktivira se pritiskom na Ü.
LED dioda u gumbu ukazuje na
aktivaciju.
Grijanje radi kad motor radi i isključuje se automatski nakon kratkog
vremena.
Ogledalo u
unutrašnjosti
Ručno smanjenjezaslijepljenosti
Za smanjenje zaslijepljenosti,
podesite polugu na donjoj strani
kućišta ogledala.
Automatsko smanjenje
zaslijepljenosti
Zaslijepljenost od vozila iza Vas se po
noći smanjuje automatski.
Page 34 of 269

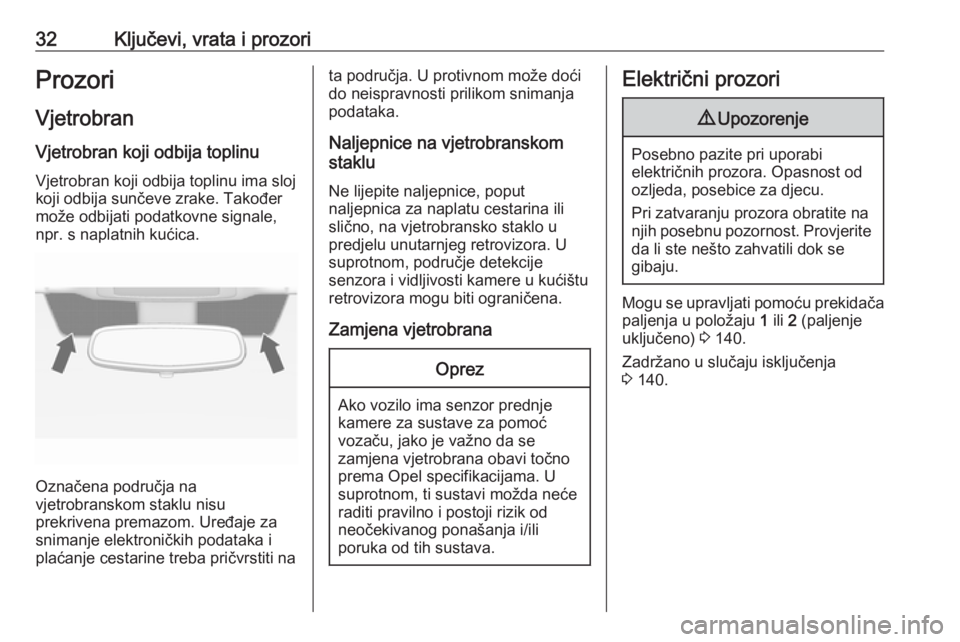

32Ključevi, vrata i prozoriProzori
Vjetrobran Vjetrobran koji odbija toplinu
Vjetrobran koji odbija toplinu ima sloj
koji odbija sunčeve zrake. Također
može odbijati podatkovne signale,
npr. s naplatnih kućica.
Označena područja na
vjetrobranskom staklu nisu
prekrivena premazom. Uređaje za
snimanje elektroničkih podataka i
plaćanje cestarine treba pričvrstiti na
ta područja. U protivnom može doći
do neispravnosti prilikom snimanja
podataka.
Naljepnice na vjetrobranskom
staklu
Ne lijepite naljepnice, poput
naljepnica za naplatu cestarina ili
slično, na vjetrobransko staklo u
predjelu unutarnjeg retrovizora. U
suprotnom, područje detekcije
senzora i vidljivosti kamere u kućištu
retrovizora mogu biti ograničena.
Zamjena vjetrobranaOprez
Ako vozilo ima senzor prednje
kamere za sustave za pomoć
vozaču, jako je važno da se
zamjena vjetrobrana obavi točno prema Opel specifikacijama. U
suprotnom, ti sustavi možda neće
raditi pravilno i postoji rizik od
neočekivanog ponašanja i/ili
poruka od tih sustava.
Električni prozori9 Upozorenje
Posebno pazite pri uporabi
električnih prozora. Opasnost od
ozljeda, posebice za djecu.
Pri zatvaranju prozora obratite na
njih posebnu pozornost. Provjerite
da li ste nešto zahvatili dok se
gibaju.
Mogu se upravljati pomoću prekidača paljenja u položaju 1 ili 2 (paljenje
uključeno) 3 140.
Zadržano u slučaju isključenja
3 140.
Page 35 of 269

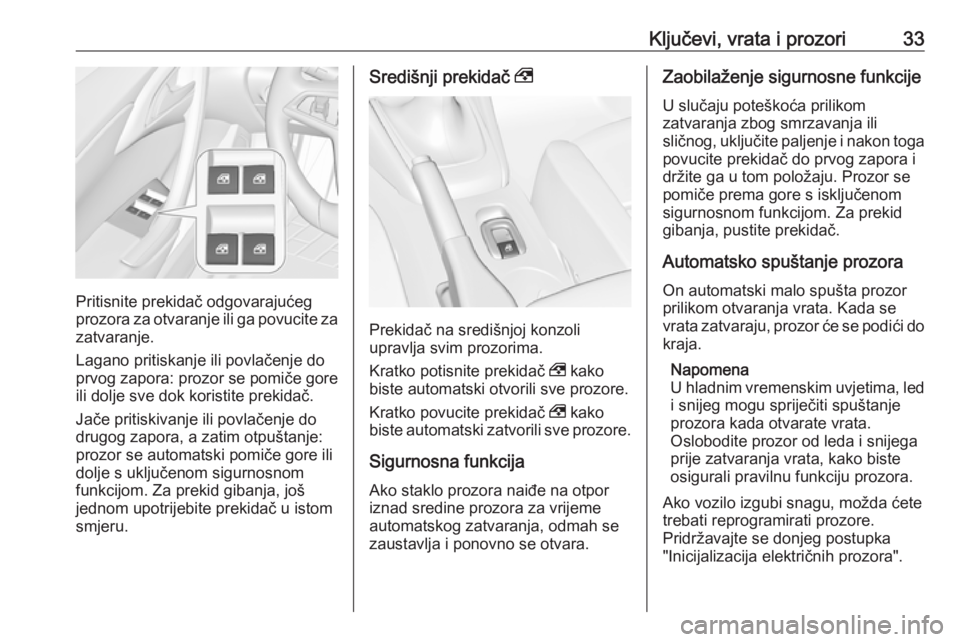

Ključevi, vrata i prozori33
Pritisnite prekidač odgovarajućeg
prozora za otvaranje ili ga povucite za
zatvaranje.
Lagano pritiskanje ili povlačenje do
prvog zapora: prozor se pomiče gore
ili dolje sve dok koristite prekidač.
Jače pritiskivanje ili povlačenje do
drugog zapora, a zatim otpuštanje:
prozor se automatski pomiče gore ili
dolje s uključenom sigurnosnom
funkcijom. Za prekid gibanja, još
jednom upotrijebite prekidač u istom
smjeru.
Središnji prekidač ,
Prekidač na središnjoj konzoli
upravlja svim prozorima.
Kratko potisnite prekidač , kako
biste automatski otvorili sve prozore.
Kratko povucite prekidač , kako
biste automatski zatvorili sve prozore.
Sigurnosna funkcija Ako staklo prozora naiđe na otpor
iznad sredine prozora za vrijeme
automatskog zatvaranja, odmah se
zaustavlja i ponovno se otvara.
Zaobilaženje sigurnosne funkcije
U slučaju poteškoća prilikom
zatvaranja zbog smrzavanja ili
sličnog, uključite paljenje i nakon toga povucite prekidač do prvog zapora i
držite ga u tom položaju. Prozor se
pomiče prema gore s isključenom
sigurnosnom funkcijom. Za prekid
gibanja, pustite prekidač.
Automatsko spuštanje prozora
On automatski malo spušta prozor
prilikom otvaranja vrata. Kada se
vrata zatvaraju, prozor će se podići do kraja.
Napomena
U hladnim vremenskim uvjetima, led
i snijeg mogu spriječiti spuštanje prozora kada otvarate vrata.
Oslobodite prozor od leda i snijega
prije zatvaranja vrata, kako biste
osigurali pravilnu funkciju prozora.
Ako vozilo izgubi snagu, možda ćete
trebati reprogramirati prozore.
Pridržavajte se donjeg postupka
"Inicijalizacija električnih prozora".
Page 36 of 269

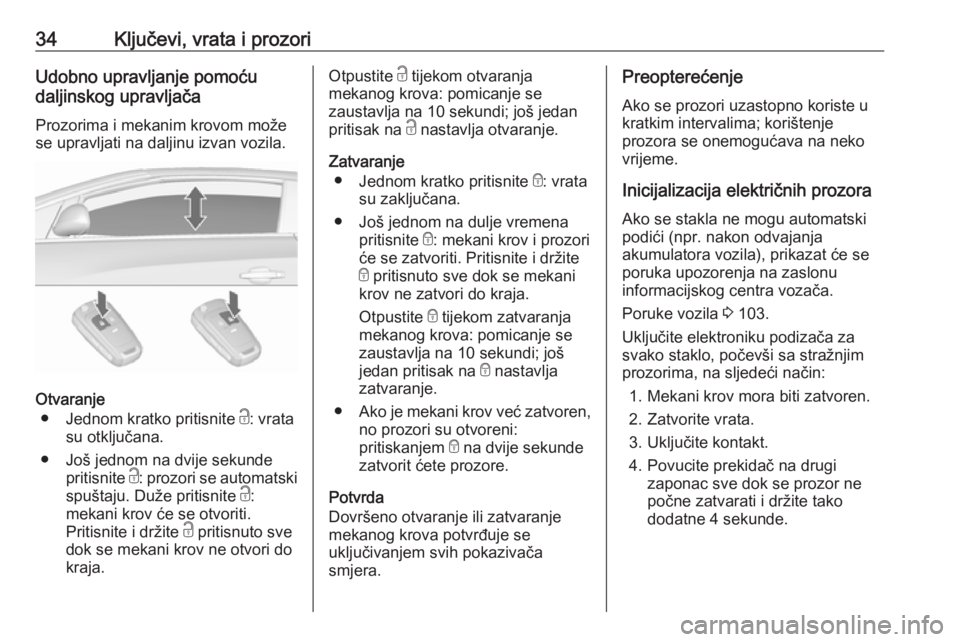

34Ključevi, vrata i prozoriUdobno upravljanje pomoću
daljinskog upravljača
Prozorima i mekanim krovom može
se upravljati na daljinu izvan vozila.
Otvaranje
● Jednom kratko pritisnite c: vrata
su otključana.
● Još jednom na dvije sekunde pritisnite c: prozori se automatski
spuštaju. Duže pritisnite c:
mekani krov će se otvoriti.
Pritisnite i držite c pritisnuto sve
dok se mekani krov ne otvori do kraja.
Otpustite c tijekom otvaranja
mekanog krova: pomicanje se
zaustavlja na 10 sekundi; još jedan
pritisak na c nastavlja otvaranje.
Zatvaranje ● Jednom kratko pritisnite e: vrata
su zaključana.
● Još jednom na dulje vremena pritisnite e: mekani krov i prozori
će se zatvoriti. Pritisnite i držite
e pritisnuto sve dok se mekani
krov ne zatvori do kraja.
Otpustite e tijekom zatvaranja
mekanog krova: pomicanje se
zaustavlja na 10 sekundi; još
jedan pritisak na e nastavlja
zatvaranje.
● Ako je mekani krov već zatvoren,
no prozori su otvoreni:
pritiskanjem e na dvije sekunde
zatvorit ćete prozore.
Potvrda
Dovršeno otvaranje ili zatvaranje
mekanog krova potvrđuje se
uključivanjem svih pokazivača
smjera.Preopterećenje
Ako se prozori uzastopno koriste ukratkim intervalima; korištenje
prozora se onemogućava na neko
vrijeme.
Inicijalizacija električnih prozora
Ako se stakla ne mogu automatski
podići (npr. nakon odvajanja
akumulatora vozila), prikazat će se
poruka upozorenja na zaslonu
informacijskog centra vozača.
Poruke vozila 3 103.
Uključite elektroniku podizača za
svako staklo, počevši sa stražnjim
prozorima, na sljedeći način:
1. Mekani krov mora biti zatvoren.2. Zatvorite vrata.
3. Uključite kontakt.
4. Povucite prekidač na drugi zaponac sve dok se prozor ne
počne zatvarati i držite tako
dodatne 4 sekunde.
Page 37 of 269
Ključevi, vrata i prozori355. Pritisnite prekidač na drugi zaponsve dok se prozor ne počne
automatski spuštati.
6. Postupak ponovite za svaki prozor.
Grijanje stražnjeg prozora
Aktivira se pritiskom na Ü
.
LED dioda u gumbu ukazuje na
aktivaciju.
Grijanje radi kad motor radi i isključuje se automatski nakon kratkog
vremena.
Grijanje stražnjeg prozora je
deaktivirano kada je otvoren mekani krov.
Štitnici za sunce Koristite štitnike za sunce radi
smanjenja zasljepljivanja
preklapanjem dolje i zakretanjem u
stranu.
Ako štitnici za sunce imaju integrirana
ogledala, poklopci ogledala trebaju
biti zatvoreni tijekom vožnje.
Držač kartice se nalazi na stražnjoj
strani štitnika za sunce.Krov
Mekani krov9 Upozorenje
Tijekom rada s mekanim krovom
budite pažljivi. Opasnost od
ozljede. Nadzirite radno područje
iznad, sa strane i stražnji kraj
vozila tijekom uporabe.
Pazite da se ne prikliješte dijelovi
tijela ili predmeti. Pobrinite se da
osobe budu udaljene iz područja
djelovanja mekanog krova ili
poklopca mekanog krova.
Opasnost od ozljede.
Provjerite visinu, duljinu i širinu
dostupnog prostora prije uporabe
mekanog krova, npr. u garaži, na
zatvorenom parkingu ili kada je
postavljen nosač za bicikl.
Putnici u vozilu moraju biti
odgovarajuće informirani.
Prije napuštanja vozila, izvadite
ključ za pokretanje u cilju
sprječavanja neovlaštene
uporabe prozora i mekanog krova.
Page 38 of 269
36Ključevi, vrata i prozoriUpravljanje prekidačem na
središnjoj konzoli
Mogu se upravljati pomoću prekidača paljenja u položaju 1 ili 2 (paljenje
uključeno) 3 140.
Mekani krov može se otvoriti i zatvoriti
kod vožnje brzinom do 50 km/h.
Otvorite mekani krov
Držite prekidač povučenim sve dok se mekani krov do kraja ne otvori i dok
se poklopac mekanog krova ne
zatvori. Tijekom ove radnje otvorit će
se svi prozori.
Kako biste zatvorili sve prozore,
povucite prekidač ,.
Zatvorite mekani krov
Držite prekidač potisnutim sve dok se
mekani krov i poklopac mekanog
krova do kraja ne zatvore. Tijekom
ove radnje otvorit će se svi prozori.
Kratko povucite prekidač , kako
biste podigli sva stakla.
Potvrda rada
Dovršeno otvaranje ili zatvaranje
mekanog krova s prekidačem na
središnjoj konzoli potvrđeno je
zvukom akustičnog signala.
Upravljanje daljinskim
upravljačem
Otvorite mekani krov
Pritisnite i držite c pritisnuto sve dok
se mekani krov do kraja ne otvori i dok se poklopac mekanog krova ne
zatvori. Tijekom ove radnje otvorit će
se svi prozori.
Page 39 of 269

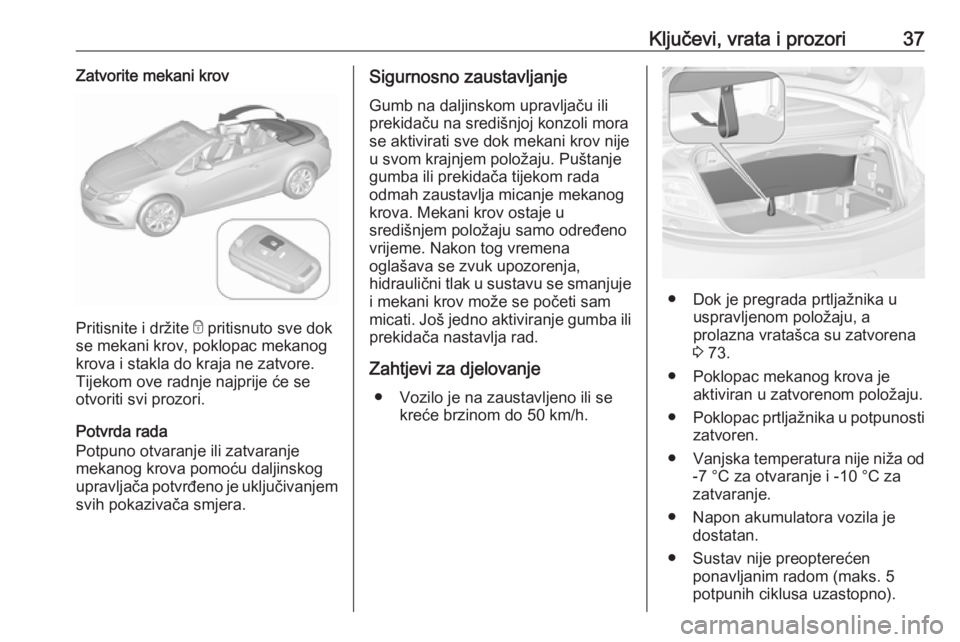

Ključevi, vrata i prozori37Zatvorite mekani krov
Pritisnite i držite e pritisnuto sve dok
se mekani krov, poklopac mekanog
krova i stakla do kraja ne zatvore.
Tijekom ove radnje najprije će se otvoriti svi prozori.
Potvrda rada
Potpuno otvaranje ili zatvaranje
mekanog krova pomoću daljinskog
upravljača potvrđeno je uključivanjem
svih pokazivača smjera.
Sigurnosno zaustavljanje
Gumb na daljinskom upravljaču ili
prekidaču na središnjoj konzoli mora
se aktivirati sve dok mekani krov nije
u svom krajnjem položaju. Puštanje
gumba ili prekidača tijekom rada
odmah zaustavlja micanje mekanog
krova. Mekani krov ostaje u
središnjem položaju samo određeno
vrijeme. Nakon tog vremena
oglašava se zvuk upozorenja,
hidraulični tlak u sustavu se smanjuje i mekani krov može se početi sam
micati. Još jedno aktiviranje gumba ili
prekidača nastavlja rad.
Zahtjevi za djelovanje ● Vozilo je na zaustavljeno ili se kreće brzinom do 50 km/h.
● Dok je pregrada prtljažnika uuspravljenom položaju, a
prolazna vratašca su zatvorena
3 73.
● Poklopac mekanog krova je aktiviran u zatvorenom položaju.
● Poklopac prtljažnika u potpunosti
zatvoren.
● Vanjska temperatura nije niža od
-7 °C za otvaranje i -10 °C za
zatvaranje.
● Napon akumulatora vozila je dostatan.
● Sustav nije preopterećen ponavljanim radom (maks. 5
potpunih ciklusa uzastopno).
Page 40 of 269

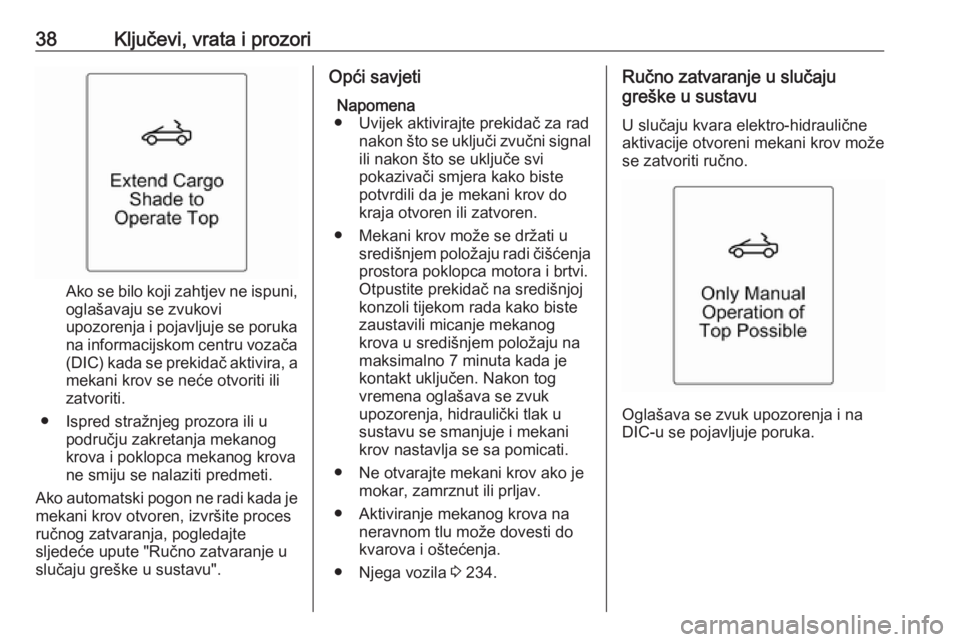

38Ključevi, vrata i prozori
Ako se bilo koji zahtjev ne ispuni,
oglašavaju se zvukovi
upozorenja i pojavljuje se poruka na informacijskom centru vozača (DIC) kada se prekidač aktivira, a
mekani krov se neće otvoriti ili
zatvoriti.
● Ispred stražnjeg prozora ili u području zakretanja mekanogkrova i poklopca mekanog krova
ne smiju se nalaziti predmeti.
Ako automatski pogon ne radi kada je mekani krov otvoren, izvršite proces
ručnog zatvaranja, pogledajte
sljedeće upute "Ručno zatvaranje u
slučaju greške u sustavu".
Opći savjeti
Napomena
● Uvijek aktivirajte prekidač za rad nakon što se uključi zvučni signal
ili nakon što se uključe svi
pokazivači smjera kako biste
potvrdili da je mekani krov do
kraja otvoren ili zatvoren.
● Mekani krov može se držati u središnjem položaju radi čišćenjaprostora poklopca motora i brtvi.
Otpustite prekidač na središnjoj
konzoli tijekom rada kako biste zaustavili micanje mekanog
krova u središnjem položaju na
maksimalno 7 minuta kada je
kontakt uključen. Nakon tog
vremena oglašava se zvuk
upozorenja, hidraulički tlak u
sustavu se smanjuje i mekani krov nastavlja se sa pomicati.
● Ne otvarajte mekani krov ako je mokar, zamrznut ili prljav.
● Aktiviranje mekanog krova na neravnom tlu može dovesti do
kvarova i oštećenja.
● Njega vozila 3 234.Ručno zatvaranje u slučaju
greške u sustavu
U slučaju kvara elektro-hidraulične
aktivacije otvoreni mekani krov može se zatvoriti ručno.
Oglašava se zvuk upozorenja i na
DIC-u se pojavljuje poruka.
