32Anahtar, Kapılar ve CamlarCamlar
Ön cam Isıyı yansıtan ön cam
Isıyı yansıtan ön camda güneş
ışınımını yansıtan bir kaplama
mevcuttur. Ayrıca veri sinyalleri,
örneğin ücretli geçiş terminallerinin
sinyalleri, de yansıyabilir.
Ön camdaki işaretli alanlar kaplama
ile kaplanmış değildir. Elektronik veri
kaydı ve ücret ödeme cihazları bu
alanlara takılmalıdır. Aksi takdirde
veri kayıt hataları oluşabilir.
Ön cam çıkartmaları
Ücretli yol veya benzeri çıkartmaları
ön camda dikiz aynası yakınlarına
yapıştırmayın. Aksi takdirde,
sensörün tespit alanı ve ayna
gövdesindeki kameranın görüş alanı
kısıtlanabilir.
Ön cam değişimiDikkat
Araç sürücü destek sistemleri için
öne bakan bir kamera sensörüne
sahipse, herhangi bir ön cam
değişiminin Opel teknik
özelliklerine göre doğru şekilde
yapılması çok önemlidir. Aksi
takdirde bu sistemler düzgün
çalışmayabilir ve bu sistemlerin
beklenmedik davranış sergileme
ve/veya mesajlar gönderme riski
söz konusudur.
Elektrik kumandalı camlar9 Uyarı
Elektronik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken aralarına bir
şey sıkışmadığından emin olun.
Kontak anahtarı 1 veya 2 (kontak
açık) 3 142 konumundayken
çalıştırılabilir.
Korunan güç kapalı 3 142.

42Anahtar, Kapılar ve Camlar
16. Açılır kumaş tavanın germekemerini ( 2) her iki tarafta kaldırın.
Yaklaşık yarım kalkmış konuma
kadar yavaşça iterek açılır kumaş
tavanı kaldırın, ardından kapalı
konumuna kaymasına izin verin.
17. Açılır kumaş tavanın germe kemerini ( 2) indirin.
Not
Araç, bu konumda, açılır kumaş tavan revizyonu için atölyeye
sürülebilir. Açılır kumaş tavan
tamamen su geçirmez değildir ve
arkada mandallanmamalıdır.
Açılır kumaş tavanı tamamen
mandallamak için aşağıdaki adımı
uygulayın.18. Germe kemerinin her iki tarafını sıkı bir şekilde aşağı bastırın.
Eşzamanlı olarak bir tornavidayla
ipi çapraz bir şekilde yavaşça ve
kesintisiz öne doğru ilmikten
çekin. Mümkünse diğer elinizle
kendinizi kapı çerçevesinden
destekleyin. Açılır kumaş tavanı
arkada mandallamak için bu
işlemi her iki tarafta yapın.
Son adımdan sonra, bagaj kapağı
yeniden açılabilir. İpleri atölyeniz
tarafından çıkarılmasını sağlayın.
Açılır kumaş tavan sabit iplerle
açılmayabilir.
Rüzgar deflektörü
Arka koltuk sırtlıklarının arkasındaki
bir çantada iki adet rüzgar deflektörü
vardır. Arka sırtlıkları aşağı katlayın
3 73, Velcro tespit elemanlarını
açın ve çantayı girintiden çıkarın.
● Küçük rüzgar deflektörü, arka koltuk başlıkları arasına
yerleştirilebilir.
● Büyük rüzgar deflektörü, ön koltukların arkasına
yerleştirilebilir.
Rüzgar deflektörünün üzerine
herhangi bir eşya koymayın.

44Anahtar, Kapılar ve Camlar
● Ön koltukların arkasındakimenteşeler ile sağ kilit pimlerini,
arka koltuğun yanındaki sağ
kaplamanın girintilerine sokun.
Deflektörü ortada biraz katlayın
ve sol kilit pimlerini, sol
kaplamanın girintilerine sokun.
Tüm pimlerin doğru şekilde
kenetlendiğinden emin olun.
Deflektörü ortada aşağı itin.● Üst parçayı dikey konuma katlayın.
Büyük rüzgar deflektörü monte
edilmişken arka koltuklarda yolcuların seyahat etmesine izin verilmez.
Deflektörün dikey parçası
kullanılmadığında aşağı katlanabilir.
Açılır kumaş tavan kapatıldığında
rüzgar deflektörü monte durumda
kalabilir.
Çıkarmak için deflektörün dikey
parçasını aşağı katlayın. Deflektörü
ortada biraz kaldırın ve her iki
taraftaki girintilerden çıkarın.
Rüzgar deflektörünün yuvasına
yerleştirilmesi
Deflektörü yuvarına geri yerleştirmek
için geriye doğru iterek ve pimleri
braketlerin içine doğru çevirerek arka kilit pimlerini içe getirin.
Kenetleninceye kadar ön kilit
pimlerinin sürgülerini geriye itin.
Deflektörü içe döndürün ve çantasına
yerleştirin.
Arka sırtlıkları aşağı katlayın.
Çantanın sert kapağını bagaj
bölümüyle hizalayın. Çantayı,
aşağıdan yukarıya üst çerçevenin
girintisindeki yanal kılavuza
yerleştirin. Çantalı Velcro tespit

64Koltuklar, Güvenlik Sistemleri9Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Eğer kontrol lambası V yanıyorsa,
bir çarpışma anında ön yolcu hava
yastıkları açılacaktır.
Her iki kontrol lambası aynı anda
yanarsa, sistemde bir arıza var
demektir. Sistemin durumu tespit
edilemez, bu yüzden ön yolcu
koltuğuna kimse oturamaz. Derhal bir
servise başvurun.
Değişiklikleri ancak araç hareketsiz
ve kontak kapalı konumdayken
uygulayın.
Yapılan değişiklik bir sonraki
değişikliğe kadar ayarlı kalır.
Hava yastığı devre dışı bırakma
kontrol lambası 3 92.Çocuk emniyet sistemi
Aracınıza uygun olarak tasarlanmış ocuk emniyet sistemlerini
kullanmanızı tavsiye ederiz:
● Grup 0, Grup 0+
OPEL Bebek beşiği, ISOFIX bazı
ile veya olmadan, 13 kg'a kadar
çocuklar için
● Grup I
OPEL Duo, Britax Römer King,
9 kg ile 18 kg arasındaki çocuklar için
● Grup II, Grup III
OPEL Kid, OPEL Kidfix, 15 kg ile
36 kg arasındaki çocuklar için
Çocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım
kılavuzuna uyun.
Yerel ve ulusal kurallara ve
düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına
müsaade edilmez.

Koltuklar, Güvenlik Sistemleri69ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına
sabitleyin. Araca özgü ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir 3 66.
Çocuk emniyet sistemini monte
etmeden önce rüzgar deflektörünü
3 42 ve gerekirse arka koltuk
başlığını çıkarın 3 66.
ISOFIX tespit mandalları, koltuk
sırtlığında ISOFIX logosu ile
gösterilir.
Top-Tether sabitleme
halkaları
Araçta arka sırtlıkların arkasında iki adet sabitleme halkası mevcuttur.
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.
ISOFIX montaja ek olarak
Top-Tether kayışı arka koltukların
arka tarafındaki Top-Tether
sabitleme halkalarına tespit edin.
Arka koltuk sırtlıklarının katlanması
3 73.
Çocuk emniyet sistemini monte
etmeden önce rüzgar deflektörünü
3 42 ve gerekirse arka koltuk
başlığını çıkarın 3 66.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 66.

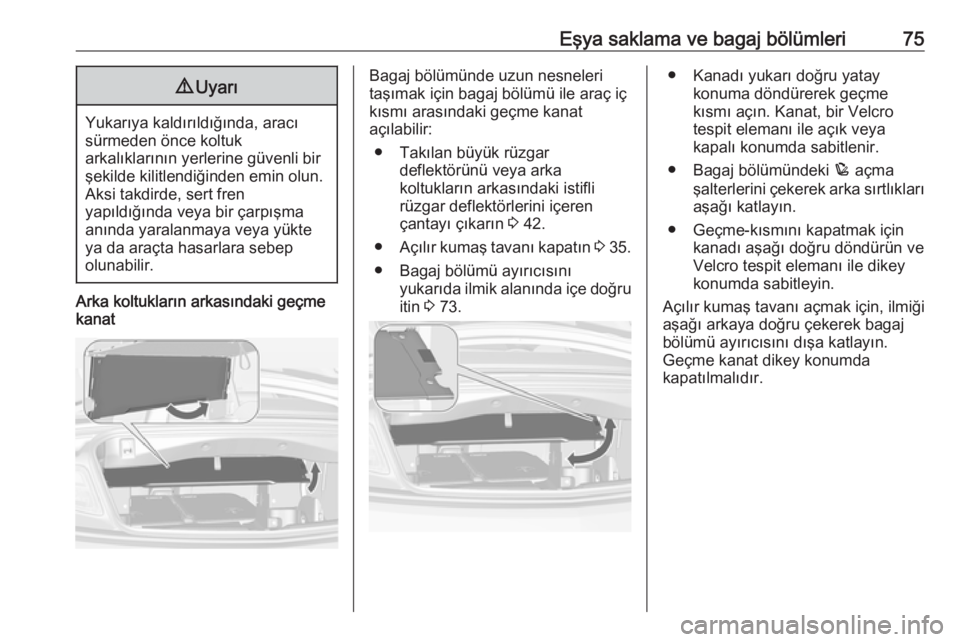

Eşya saklama ve bagaj bölümleri759Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Arka koltukların arkasındaki geçme
kanat
Bagaj bölümünde uzun nesneleri
taşımak için bagaj bölümü ile araç iç
kısmı arasındaki geçme kanat
açılabilir:
● Takılan büyük rüzgar deflektörünü veya arka
koltukların arkasındaki istifli
rüzgar deflektörlerini içeren
çantayı çıkarın 3 42.
● Açılır kumaş tavanı kapatın 3 35.
● Bagaj bölümü ayırıcısını yukarıda ilmik alanında içe doğruitin 3 73.● Kanadı yukarı doğru yatay
konuma döndürerek geçme
kısmı açın. Kanat, bir Velcro
tespit elemanı ile açık veya
kapalı konumda sabitlenir.
● Bagaj bölümündeki p açma
şalterlerini çekerek arka sırtlıkları
aşağı katlayın.
● Geçme-kısmını kapatmak için kanadı aşağı doğru döndürün ve
Velcro tespit elemanı ile dikey
konumda sabitleyin.
Açılır kumaş tavanı açmak için, ilmiği
aşağı arkaya doğru çekerek bagaj
bölümü ayırıcısını dışa katlayın.
Geçme kanat dikey konumda
kapatılmalıdır.

Göstergeler ve kumanda birimleri79Göstergeler ve
kumanda birimleriKumanda birimleri ........................80
Direksiyon ayarı .........................80
Direksiyondaki kumanda tuşları ........................................ 80
Isıtmalı direksiyon ......................80
Korna ......................................... 81
Ön cam silecekleri ve yıkama sistemi ...................................... 81
Dış hava sıcaklığı ......................83
Saat ........................................... 84
Aksesuar prizleri ........................85
Çakmak ..................................... 86
Küllükler ..................................... 86
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................87
Göstergeler ................................ 87
Kilometre saati ........................... 87
Kilometre sayacı ........................87
Seyir kilometre sayacı ...............87
Motor devir saati ........................88
Yakıt göstergesi .........................88
Motor soğutma sıvısı sıcaklık göstergesi ................................. 88
Servis ekranı ............................. 89Kontrol lambaları.......................90
Dönüş sinyalleri ......................... 91
Emniyet kemeri takma uyarısı ...91
Hava yastığı, kemer gerdiriciler ve koruyucu çubuklar ...............91
Hava yastığının devre dışı bırakılması ................................ 92
Ateşleme sistemi .......................92
Arıza gösterge lambası .............92
Fren ve debriyaj sistemi ............92
Pedalı çalıştırın .......................... 93
Elektrikli park freni .....................93
Elektrikli park freninde arıza ......93
Anti blokaj fren sistemi (ABS) ....93
Vites yükseltme ......................... 94
Servo direksiyon ........................94
Şerit değiştirme uyarısı ..............94
Elektronik Stabilite Kontrolü kapalı ........................................ 94
Elektronik stabilite kontrolü ve çekiş kontrol sistemi .................94
Çekiş kontrol sistemi kapalı .......94
Ön ısıtma ................................... 94
Dizel partikül filtresi ...................95
AdBlue ....................................... 95
Lastik basıncı kontrol sistemi ....95
Motor yağ basıncı ......................95
Düşük yakıt seviyesi ..................96
Elektronik şifreli devre kesici (Immobilizer) ............................. 96Dış aydınlatma .......................... 96
Uzun huzmeli far .......................96
Uzun huzmeli far asistanı ..........96
Sürüşe duyarlı ön farlar (AFL) ...96
Sis farı ....................................... 97
Arka sis lambası ........................97
Hız Sabitleme Sistemi (Cruise control) ..................................... 97
Önde araç tespit edildi ...............97
Kapı açık ................................... 97
Bilgi ekranı ................................... 97
Sürücü bilgi sistemi ...................97
Grafik bilgi ekranı, Renkli bilgi ekranı ..................................... 102
Araç mesajları ............................ 104
Uyarı sesleri ............................ 105
Pil gücü .................................... 105
Araç ayarlarının
kişiselleştirilmesi .......................106
Telematik hizmeti .......................110
OnStar ..................................... 110

Göstergeler ve kumanda birimleri91wLastik basıncı kontrol sistemi
3 95IMotor yağ basıncı 3 95iDüşük yakıt seviyesi 3 96dElektronik şifreli devre kesici
(immobilizer) 3 968Dış aydınlatma 3 96CUzun hüzmeli far 3 96lUzun hüzmeli far asistanı
3 96fSürüşe duyarlı ön farlar (AFL)
3 96>Sis farı 3 97rArka sis lambası 3 97mHız Sabitleme Sistemi (Cruise
control) 3 97AÖnde araç tespit edildi 3 97hKapı açık 3 97Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 202,
Sigortalar 3 210.
Dönüş sinyal lambaları 3 123.
Emniyet kemeri takma uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Sürücü koltuğu için X kontrol lambası
kırmızı renkte yanar veya yanıp
söner.Ön yolcu koltuğuna oturulduğunda
k kontrol lambası kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Kontak açıldıktan sonra emniyet kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Hava yastığı, kemer gerdiriciler ve koruyucuçubuklar
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Yanmazsa,
4 saniye sonra sönerse veya sürüş
sırasında yanarsa hava yastığı
sisteminde, kemer gerdiriciler veya
açılabilir koruyucu çubuklarında bir
arıza vardır. Bir kaza anında hava
yastıkları, kemer gerdiricileri ve
koruyucu çubukları tetiklenmeyebilir.

94Göstergeler ve kumanda birimleriVites yükseltme
Yakıt tasarrufu nedeniyle vites
büyütme önerildiğinde bir kontrol
lambası olarak yeşil yanar veya
Sürücü Bilgi Sisteminde (DIC) daha
yüksek bir vitesin rakamını belirten bir sembol R gösterilir veya tam sayfa
olarak açılır.
EcoFlex sürüş asistanı 3 97.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 143.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Elektronik Stabilite Kontrolükapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Yanması durumundaSistemde arıza söz konusudur.
Sürücü Bilgi Sisteminde (Driver
Information Center) bir uyarı mesajı
görüntülenir. Sürüşe devam edilebilir.
Sistem çalışmadığında. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Elektronik Stabilite Kontrolü (ESC)
3 160, Çekiş Kontrol Sistemi (TC)
3 159.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.

Göstergeler ve kumanda birimleri97Kontrol lambası f kontak açıldıktan
sonra sistemin etkinleştirildiğini
hatırlatmak için yaklaşık 4 saniye
süresince yanıp söner 3 118.
Farın otomatik olarak açılması
3 116.
Sis farı Kontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 123.
Arka sis lambası
Kontrol lambası r sarı renkte yanar.
Arka sis lambası açık 3 124.
Hız Sabitleme Sistemi (Cruise control)
Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa
Sistem etkin konumdadır.
Yeşil renkte yanarsa Hız Sabitleme Sistemi aktif.Cruise control 3 163.
Önde araç tespit edildi
Kontrol lambası A yeşil renkte yanar.
Önde aynı şeritte bir araç tespit edildi.
Önden çarpışma alarmı 3 166.
Kapı açık h , bir kapı veya bagaj kapağı
açıldığında Sürücü Bilgi Sisteminde
(Driver Information Center) sembol
olarak gösterilir.Bilgi ekranı
Sürücü bilgi sistemi
Sürücü bilgi sistemi (Driver
Information Centre) gösterge
panelinde kilometre saati ile motor
devir saati arasında bulunmaktadır.
Aşağıdaki ana menüler ekranda
gösterilebilir ve dönüş sinyal
kolundaki MENU düğmesine basarak
seçilebilir. Menü sembolleri ekranın üst satırında gösterilir:
● Araç Bilgileri Menüsü X
● Sürüş/Yakıt Bilgileri Menüsü W
● ECO Bilgi Menüsü s
