stop start OPEL CASCADA 2017 Sürücü El Kitabı (in Turkish)

Özet bilgiler111Elektrik kumandalı camlar .....32
2 Yan aynalar ........................... 30
3 Hız Sabitleme Sistemi ........163
Hız sınırlayıcı ...................... 165
Önden çarpışma alarmı ......166
4 Yan havalandırma çıkışları . 137
5 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa
huzmeli ve uzun huzmeli
far, uzun huzmeli far
asistanı ................................ 123
Araçtan çıkış aydınlatması . 127
Park lambaları .....................124
Sürücü Bilgi Sisteminin
(DIC) Düğmeleri ....................97
6 Göstergeler .......................... 87
7 Direksiyondaki kumanda
tuşları ................................... 80
8 Sürücü Bilgi Sistemi ..............97
9 Cam silecekleri, cam
yıkama sistemi, far yıkama sistemi ................................... 81
10 Sport sürüş modu ............... 161
Merkezi kilit sistemi ...............23Dörtlü ikaz flaşörü ..............123
Hava yastığı devre dışı
bırakma kontrol lambası ....... 92
Ön yolcu emniyet kemeri
kontrol lambası ..................... 91
Tour sürüş modu ................161
11 Bilgi ekranı ......................... 102
12 Hırsızlık alarm sistemi
LED lambaları ......................27
13 Orta havalandırma çıkışları 137
14 Torpido gözü, kilitlenebilir .....70
15 Çekiş Kontrol Sistemi (TC) .. 159
Elektronik Stabilite
Kontrolü (ESC) ....................160
Park asistanı sistemleri .......169
Şerit değiştirme uyarısı ......183
Stop-start sistemi için Eco
düğmesi .............................. 143
16 Klima Sistemi ...................... 129
17 AUX girişi, USB girişi ...........10
18 Aksesuar prizi ....................... 8519Açılır kumaş tavan
çalıştırma şalteri ...................35
Merkezi cam şalteri ..............32
20 Vites kolu, şanzıman
21 El freni, manuel veya
elektrikli çalışma .................. 157
22 Direksiyon kilidine sahip
kontak kilidi ........................ 142
23 Korna ................................... 81
Sürücü hava yastığı .............62
24 Motor kaputu açma kolu ....196
25 Eşya saklama bölümleri .......71
Sigorta kutusu ....................213
26 Direksiyon simidi ayarı .........80
27 Aydınlatma anahtarı ...........115
Arka sis lambası ................. 124
Gösterge aydınlatması .......125
Far seviye ayarlaması ........118
Ön sis farları ....................... 123

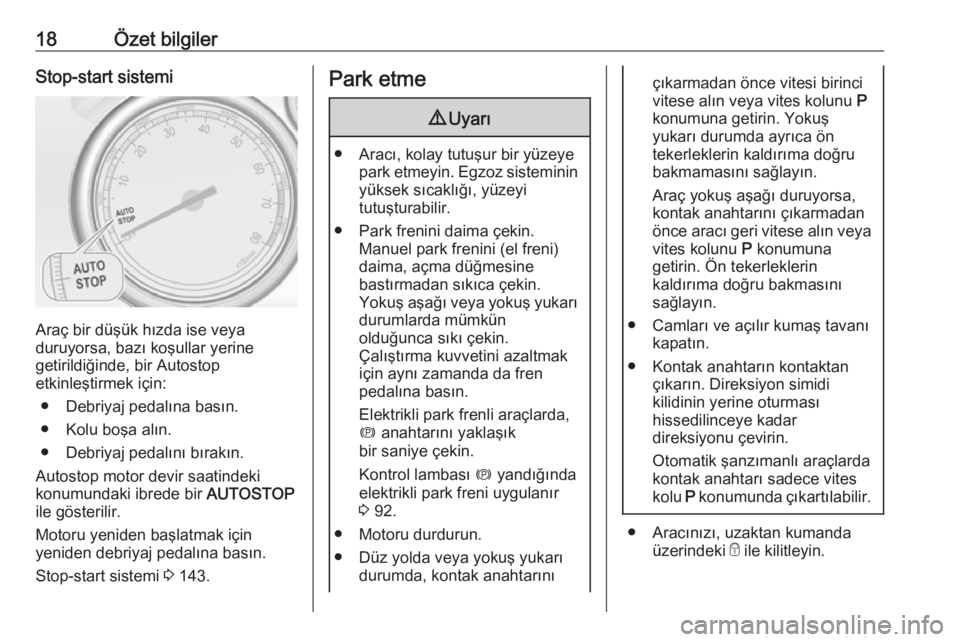

18Özet bilgilerStop-start sistemi
Araç bir düşük hızda ise veya
duruyorsa, bazı koşullar yerine
getirildiğinde, bir Autostop
etkinleştirmek için:
● Debriyaj pedalına basın.
● Kolu boşa alın.
● Debriyaj pedalını bırakın.
Autostop motor devir saatindeki
konumundaki ibrede bir AUTOSTOP
ile gösterilir.
Motoru yeniden başlatmak için
yeniden debriyaj pedalına basın.
Stop-start sistemi 3 143.
Park etme9 Uyarı
● Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
● Park frenini daima çekin. Manuel park frenini (el freni)
daima, açma düğmesine
bastırmadan sıkıca çekin.
Yokuş aşağı veya yokuş yukarı
durumlarda mümkün
olduğunca sıkı çekin.
Çalıştırma kuvvetini azaltmak için aynı zamanda da fren
pedalına basın.
Elektrikli park frenli araçlarda,
m anahtarını yaklaşık
bir saniye çekin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır
3 92.
● Motoru durdurun.
● Düz yolda veya yokuş yukarı durumda, kontak anahtarını
çıkarmadan önce vitesi birinci
vitese alın veya vites kolunu P
konumuna getirin. Yokuş
yukarı durumda ayrıca ön
tekerleklerin kaldırıma doğru
bakmamasını sağlayın.
Araç yokuş aşağı duruyorsa, kontak anahtarını çıkarmadan
önce aracı geri vitese alın veya vites kolunu P konumuna
getirin. Ön tekerleklerin
kaldırıma doğru bakmasını
sağlayın.
● Camları ve açılır kumaş tavanı kapatın.
● Kontak anahtarın kontaktan çıkarın. Direksiyon simidi
kilidinin yerine oturması
hissedilinceye kadar
direksiyonu çevirin.
Otomatik şanzımanlı araçlarda kontak anahtarı sadece vites
kolu P konumunda çıkartılabilir.
● Aracınızı, uzaktan kumanda
üzerindeki e ile kilitleyin.

Koltuklar, Güvenlik Sistemleri55Isıtma
İlgili koltuğu istenilen ayara kadar
ısıtmak için ß tuşuna bir veya daha
fazla kez basın. Düğmedeki
aydınlatma LED'i ayar durumunu
gösterir.
Hassas cilde sahip kişilerde koltuk
ısıtmasının sürekli olarak en üst
kademede tutulması tavsiye edilmez.
Koltukların ısıtılması motor çalışırken
gerçekleşir.
Koltuk ısıtması Autostop sırasında da
çalışır.
Stop-start sistemi 3 143.
Havalandırma
İlgili koltuğu istenen ayara kadar
havalandırmak için A tuşuna bir veya
bir kaç kez basın.
Düğmedeki aydınlatma LED'i ayar
durumunu gösterir.
Havalandırmalı koltuklar kontak
açıldığında çalışır.
Koltuk havalandırması Autostop
sırasında da çalışır.
Stop-start sistemi 3 143.
Emniyet kemerleri
Aracınızdaki ani hızlanma veya
frenlemelerde emniyet kemerleri araç
içindeki şahısları koltuk konumunda
sabit tutmak için kilitlenir. Dolayısıyla
yaralanma riski büyük oranda
azaltılmış olur.

Göstergeler ve kumanda birimleri81
Direksiyon simidindeki vurgulanmış
tutma yerleri, diğer yerlere göre daha
yüksek sıcaklıkta ve daha hızlı bir
şekilde ısıtılır.
Isıtma, motor çalışırken ve bir
Autostop esnasında gerçekleşir.
Stop-start sistemi 3 143.
Korna
j işareti olan kısma bastırın.
Ön cam silecekleri ve
yıkama sistemi
Ön cam silecekleriHI:hızlıLO:yavaşINT:fasılalı silme
veya
yağmur sensörlü otomatik
silmeOFF:kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.

86Göstergeler ve kumanda birimleriBaşka bir 12 Volt aksesuar prizi arkakonsolda bulunmaktadır. Örtüyü
aşağı doğru katlayın.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt üzerine çıkmamalıdır.
Kontak kapatıldığında aksesuar
prizleri devre dışı bırakılır. Ayrıca araç
akü voltajının düşmesi durumunda da
aksesuar prizleri devre dışı
bırakılırlar.
Bağlanan elektrikli aksesuarların
elektromanyetik dayanıklılığı
DIN VDE 40 839 normuna uygun
olmalıdır.
Şarj cihazı veya akü gibi akım
sağlayıcı aksesuarları bağlamayın.
Uygun olmayan soketleri takarak
prizleri hasara uğratmayın.
Stop-start sistemi 3 143.Çakmak
Çakmak, ön konsolda bulunmaktadır.
Çakmağa bastırın. Rezistansı yeteri
kadar kızdığında çakmak otomatik
olarak atar. Çakmağı yerinden
çıkarın.
Küllükler
Dikkat
Küllüğü sadece kül için kullanın,
içerisine yanıcı artık maddeler
atmayın.
Portatif küllük bardak tutucularına
yerleştirilebilir.

Göstergeler ve kumanda birimleri939Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 157.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park frenini çözmek için frenpedalına basılmalıdır 3 157.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 143.
Yanıp sönerse Motorun ana marşı için debriyaj
pedalına basılmalıdır 3 17, 3 142.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde pedalı çalıştır mesajı gösterilir 3 104.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda Elektrikli park freni devrededir
3 157.
Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 157.Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 156.

94Göstergeler ve kumanda birimleriVites yükseltme
Yakıt tasarrufu nedeniyle vites
büyütme önerildiğinde bir kontrol
lambası olarak yeşil yanar veya
Sürücü Bilgi Sisteminde (DIC) daha
yüksek bir vitesin rakamını belirten bir sembol R gösterilir veya tam sayfa
olarak açılır.
EcoFlex sürüş asistanı 3 97.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 143.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Elektronik Stabilite Kontrolükapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Yanması durumundaSistemde arıza söz konusudur.
Sürücü Bilgi Sisteminde (Driver
Information Center) bir uyarı mesajı
görüntülenir. Sürüşe devam edilebilir.
Sistem çalışmadığında. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Elektronik Stabilite Kontrolü (ESC)
3 160, Çekiş Kontrol Sistemi (TC)
3 159.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.

Göstergeler ve kumanda birimleri95Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına
düşmesine müsaade etmeyin.
Yanması durumunda Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse Filtre maksimum dolum seviyesineulaşmıştır. Motorda hasar oluşmasını
engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 147, Stop-start
sistemi 3 143.AdBlue
Y kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 148.
Lastik basıncı kontrol sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanması durumunda Lastik basınç kaybı. Aracı derhaldurdurun ve lastik basıncını kontrol
edin.
Yanıp sönerse
Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
takılmıştır (örneğin yedek lastik).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.
Lastik basıncı kontrol sistemi 3 217.Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.

Klima Sistemi131Soğutma veya kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak için soğutma sistemini kapatın. Devreye
giren soğutma Otomatik
Durdurmaları engelleyebilir.
Stop-start sistemi 3 143.
Hava sirkülasyon sistemi 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Düğmedeki LED, aktivasyonu
belirtmek için yanar.
Hava sirkülasyonu modunu devreden çıkarmak için 4 tuşuna tekrar
basın.
9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. Soğutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dıştan buğulanırsa, ön cam
sileceklerini çalıştırıp s devre dışı
bırakın.
Maksimum soğutma
Isınan havanın dışarı çıkabilmesi için
camları kısa süreliğine açın.
● Soğutma modunu n açın.
● Hava devirdaim (resirkülasyon) sistemini 4 açın.
● Hava dağıtım düğmesine M
basın.
● Sıcaklığı en soğuk konuma ayarlayın.
● Fan hızını en yüksek seviyeye getirin.
● Tüm havalandırma çıkışlarını açın.

132Klima SistemiCamların buğudan ve buzdan
arındırılması V
●
V tuşuna basın; fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama
yönlendirilir.
● Sıcaklığı en sıcak konuma ayarlayın.
● Arka cam ısıtıcısını Ü açın.
● Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Not
Motor çalışırken V tuşuna
basılırsa, V düğmesine yeniden
basılana kadar, Autostop engellenir.
Fan açık ve motor çalışırken s
düğmesine basılırsa, s düğmesine
tekrar basılana veya fan kapatılana kadar Otomatik Durdurma
engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Motor Autostop durumunda ve fan
açıkken s düğmesine basılırsa,
motor otomatik olarak yeniden
çalışır.
Stop-start sistemi 3 143.
Elektronik klima sistemi Çift bölgeli klima sistemi sürücü ve önyolcu bölümlerine ayrı ayrı
iklimlendirme yapılabilmesini sağlar.
Otomatik modda sıcaklık, fan hızı ve
hava dağıtımı otomatik olarak
düzenlenir.
Kumanda düğmeleri:
● sürücü tarafındaki sıcaklık
● hava dağıtımı
● fan hızı
● ön yolcu tarafındaki sıcaklık
n:soğutmaAUTO:otomatik mod4:manuel hava devridaim
modu (resirkülasyon)V:buğudan ve buzdan
arındırma
Isıtmalı arka cam Ü 3 35, Isıtmalı
koltuklar ß 3 55, Havalandırmalı
koltuklar 3 55, Isıtmalı direksiyon *
3 80.
