OPEL CASCADA 2017 Uživatelská příručka (in Czech)

Péče o vozidlo209Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.

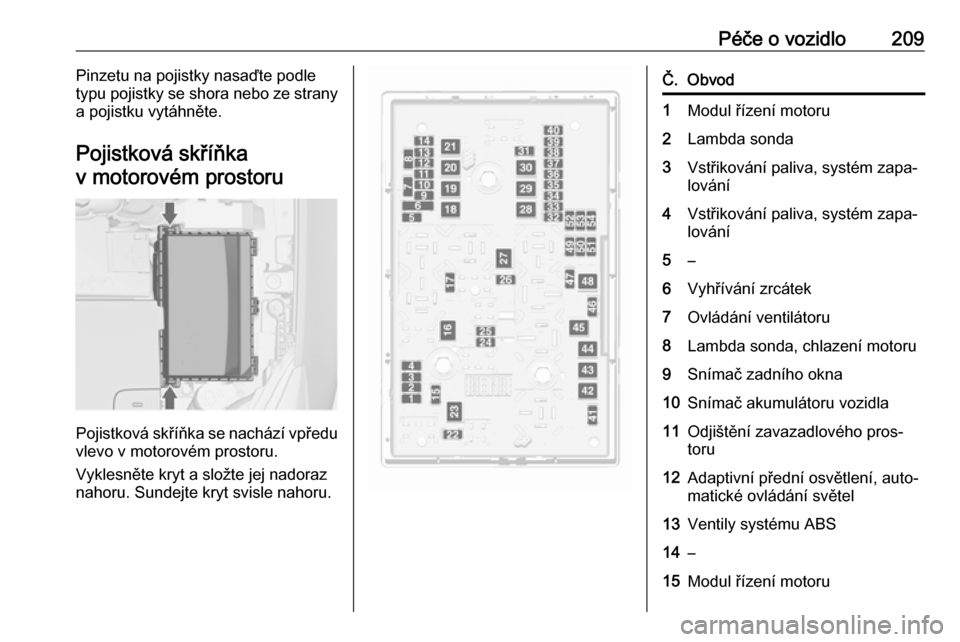

Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.
Č.Obvod1Modul řízení motoru2Lambda sonda3Vstřikování paliva, systém zapa‐ lování4Vstřikování paliva, systém zapa‐ lování5–6Vyhřívání zrcátek7Ovládání ventilátoru8Lambda sonda, chlazení motoru9Snímač zadního okna10Snímač akumulátoru vozidla11Odjištění zavazadlového pros‐
toru12Adaptivní přední osvětlení, auto‐
matické ovládání světel13Ventily systému ABS14–15Modul řízení motoru

210Péče o vozidloČ.Obvod16Startér17Modul řízení převodovky18Vyhřívání zadního okna19Přední elektricky ovládaná okna20Zadní elektricky ovládaná okna21Zadní elektrické centrum22Levé dálkové světlo (halogení)23Systém ostřikovačů světlometů24Pravé potkávací světlo (Xenon)25Levé potkávací světlo (Xenon)26Přední světla do mlhy27Ohřívání nafty28Systém Start/Stop29Elektrická parkovací brzda30Čerpadlo ABS31–32AirbagČ.Obvod33Adaptivní přední osvětlení, auto‐
matické ovládání světel34Recirkulace výfukových plynů35Elektricky ovládaná okna,
dešťové čidlo36Klimatizace37–38Vývěva39Řídící modul palivového systému40Systém ostřikovačů čelního skla41Pravé dálkové světlo (halogení)42Ventilátor chladiče43Stěrač čelního skla44–45Ventilátor chladiče46–47Houkačka48Ventilátor chladičeČ.Obvod49Palivové čerpadlo50Naklápění světlometů, adaptivní
přední osvětlení51–52Nezávislé topení, vznětový
motor53Modul řízení převodovky, modul
řízení motoru54Vývěva, sdružený přístroj přístro‐ jové desky, topení a ventilace,
systém klimatizace
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

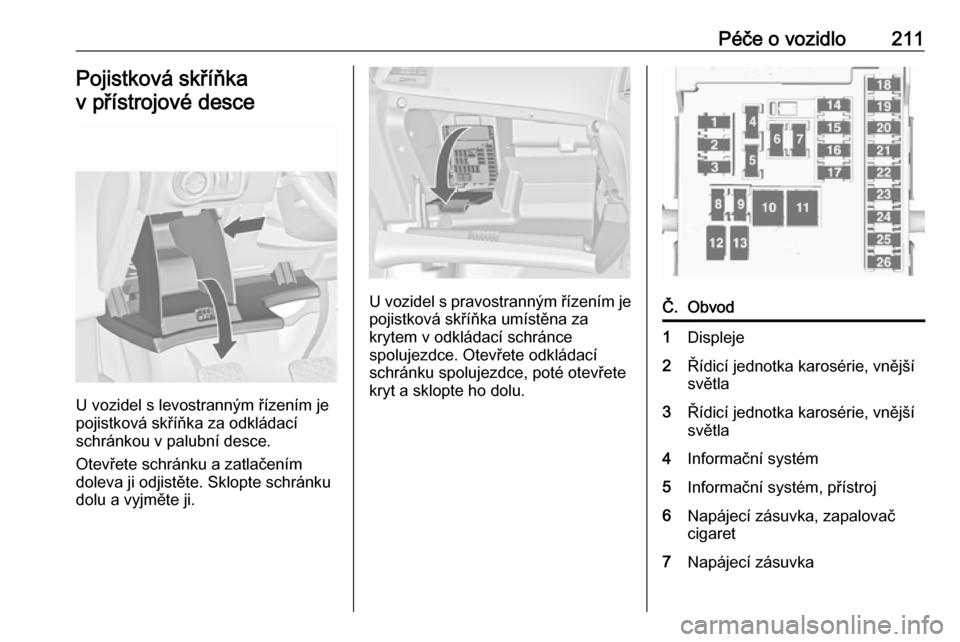

Péče o vozidlo211Pojistková skříňka
v přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku a zatlačením
doleva ji odjistěte. Sklopte schránku
dolu a vyjměte ji.
U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací schránku spolujezdce, poté otevřetekryt a sklopte ho dolu.
Č.Obvod1Displeje2Řídicí jednotka karosérie, vnější
světla3Řídicí jednotka karosérie, vnější
světla4Informační systém5Informační systém, přístroj6Napájecí zásuvka, zapalovač
cigaret7Napájecí zásuvka

212Péče o vozidloČ.Obvod8Řídicí modul karosérie, levé
tlumené světlo9Řídicí modul karosérie, pravé
tlumené světlo10Řídicí modul karosérie, zámky
dveří11Ventilátor interiéru12Elektricky ovládané sedadlo
řidiče13Elektricky ovládané sedadlo
spolujezdce14Diagnostický konektor15Airbag16Relé víka zavazadlového pros‐
toru17Klimatizace18Servisní diagnostika19Řídicí modul karosérie, brzdová
světla, koncová světla, světla
v interiéru20–Č.Obvod21Přístrojová deska22Systém zapalování23Modul řízení karoserie24Modul řízení karoserie25–26Zásuvka pro napájení příslušen‐
ství, v zavazadlovém prostoru

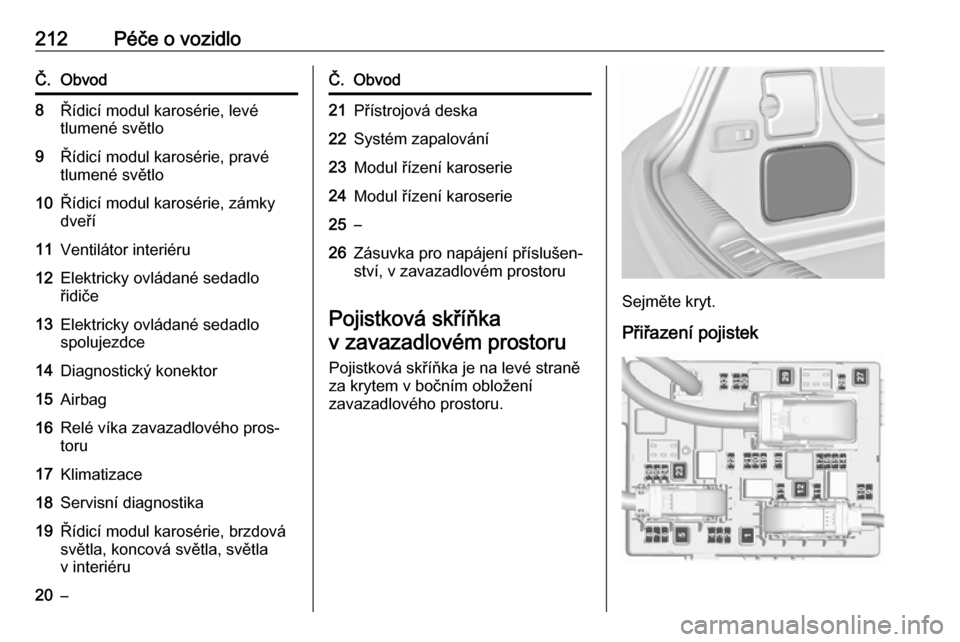

Pojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je na levé straně za krytem v bočním obložení
zavazadlového prostoru.
Sejměte kryt.
Přiřazení pojistek

Péče o vozidlo213Č.Obvod1Řídicí modul stahovací střechy,
napájecí lišta pravá2–3Parkovací asistent4Systém selektivní katalické
redukce5–6–7Elektricky nastavitelné sedadlo8Řídicí modul stahovací střechy9Systém selektivní katalické
redukce10Systém selektivní katalické
redukce11Modul přívěsu, monitor tlaku
vzduchu v pneumatikách a zadní
kamera12Řídicí modul stahovací střechy,
koncová světla13–Č.Obvod14Zadní sedadlo elektrické sklá‐
pění15–16Větrání sedadel, zadní kamera,
řídicí modul stahovací střechy17–18–19Vyhřívání volantu20–21Vyhřívání sedadel22–23Řídicí modul stahovací střechy,
napájecí lišta levá24Systém selektivní katalické
redukce25–26Propojovací pojistka pro režim
jiný než logistický27Pasivní vstupČ.Obvod28–29Hydraulická jednotka30–31–32Flex Ride

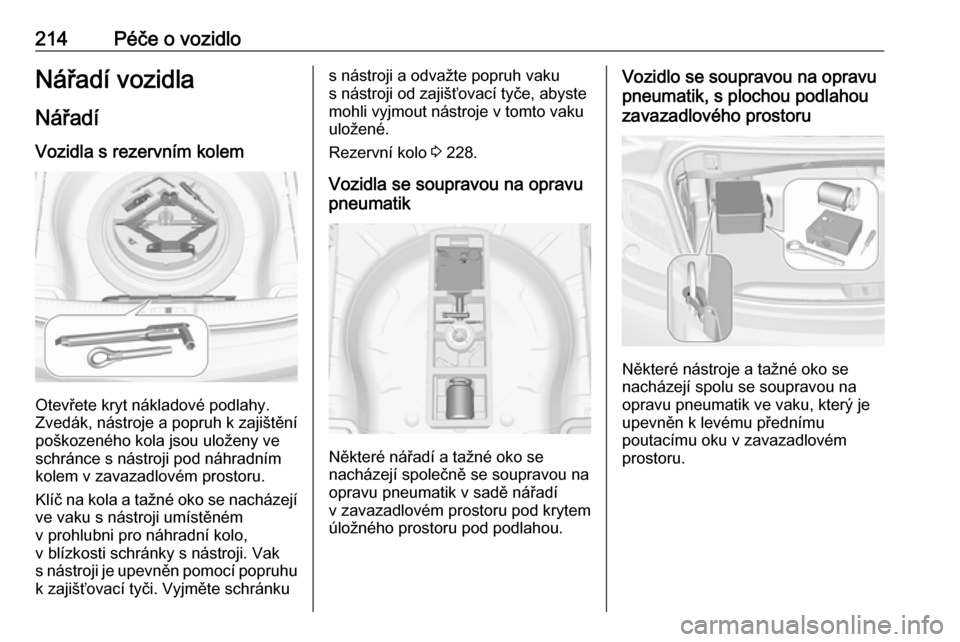

214Péče o vozidloNářadí vozidlaNářadíVozidla s rezervním kolem
Otevřete kryt nákladové podlahy.
Zvedák, nástroje a popruh k zajištění
poškozeného kola jsou uloženy ve schránce s nástroji pod náhradním
kolem v zavazadlovém prostoru.
Klíč na kola a tažné oko se nacházejí
ve vaku s nástroji umístěném
v prohlubni pro náhradní kolo,
v blízkosti schránky s nástroji. Vak
s nástroji je upevněn pomocí popruhu k zajišťovací tyči. Vyjměte schránku
s nástroji a odvažte popruh vaku
s nástroji od zajišťovací tyče, abyste
mohli vyjmout nástroje v tomto vaku
uložené.
Rezervní kolo 3 228.
Vozidla se soupravou na opravu pneumatik
Některé nářadí a tažné oko se
nacházejí společně se soupravou na
opravu pneumatik v sadě nářadí
v zavazadlovém prostoru pod krytem
úložného prostoru pod podlahou.
Vozidlo se soupravou na opravu
pneumatik, s plochou podlahou
zavazadlového prostoru
Některé nástroje a tažné oko se
nacházejí spolu se soupravou na
opravu pneumatik ve vaku, který je
upevněn k levému přednímu
poutacímu oku v zavazadlovém
prostoru.

Péče o vozidlo215Kola a pneumatiky
Kola U vozidel se vznětovým motorem
nejsou povoleny žádné ocelové ráfky.
U těchto vozidel jsou povolena pouze speciální slitinová kola, jež jsou pro
dané vozidlo schválena.
Stav pneumatik, stav ráfků Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost řízení při teplotách nižších než 7 °C,
a měly by být proto použity na všech
čtyřech kolech.Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 252.
Rozměr pneumatik 245/45 R18 používejte pouze jako zimní
pneumatiky.
U vozidel se vznětovým motorem
nejsou povoleny žádné ocelové ráfky.
U tohoto vozidla jsou povolena pouze speciální slitinová kola, která jsou pro
toto vozidlo schválena.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatik Například 235/55 R 17 99 V235:Šířka pneumatiky, mm55:Přůřezový poměr (výška
pneumatiky vůči šířce) %R:Typ pneumatiky: RadiálníRF:Typ: RunFlat17:Průměr ráfku, v palcích99:Index zatížení, např. 99
odpovídá zatížení 775 kgV:Písmeno rychlostního kóduPísmeno rychlostního kódu:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:až 240 km/hW:do 270 km/h
Vyberte pneumatiku správnou pro maximální rychlost svého vozidla.
Maximální rychlost je dosažitelná při
pohotovostní hmotnosti s hmotností řidiče (75 kg) plus hmotností nákladu
125 kg. Volitelná výbava může snížit
maximální rychlost vozidla.
Výkon 3 247.
Směrové pneumatiky
Směrové pneumatiky musíte nasadit
tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.

216Péče o vozidloSystém monitorování tlakuvzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou
za minutu tlak ve všech čtyřech
pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.

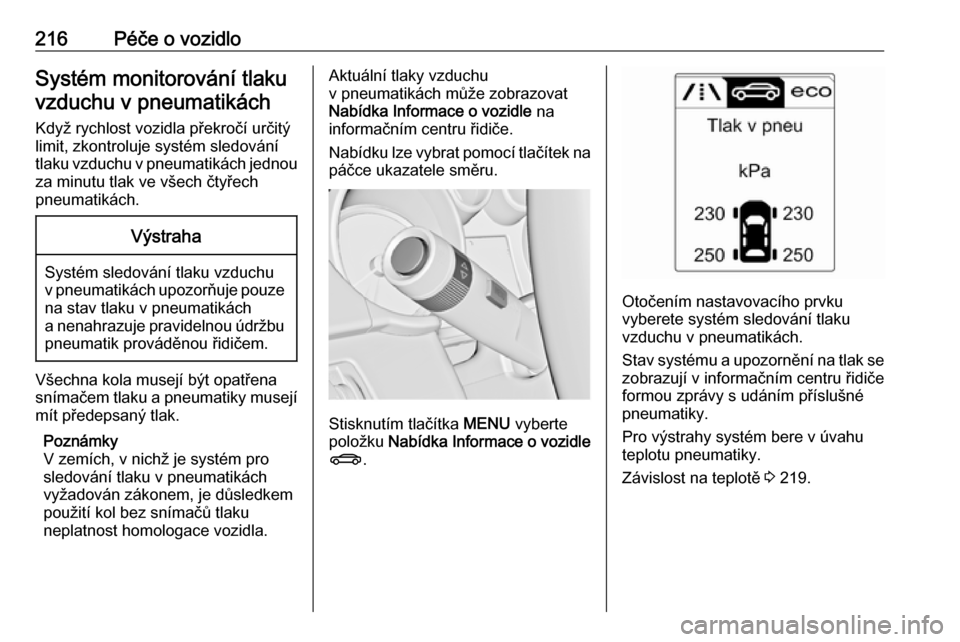

Aktuální tlaky vzduchu
v pneumatikách může zobrazovat
Nabídka Informace o vozidle na
informačním centru řidiče.
Nabídku lze vybrat pomocí tlačítek na páčce ukazatele směru.
Stisknutím tlačítka MENU vyberte
položku Nabídka Informace o vozidle
X .
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a upozornění na tlak se zobrazují v informačním centru řidičeformou zprávy s udáním příslušné
pneumatiky.
Pro výstrahy systém bere v úvahu
teplotu pneumatiky.
Závislost na teplotě 3 219.

Péče o vozidlo217
Je-li zjištěn nízký tlak vzduchu
v pneumatikách, je řidič upozorněn
rozsvícením kontrolky w 3 95.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 252.
Pokud kontrolka w bliká
60-90 sekund a zůstane svítit trvale,
vyskytla se v systému porucha.
Obraťte se na servis.
Po nahuštění, může být pro
aktualizaci hodnot v informačním
centru řidiče nutné s vozidlem ujet
určitou vzdálenost. Během této doby
může svítit kontrolka w.
Pokud se kontrolka
w rozsvítí při
nižších teplotách a po ujetí určité
vzdálenosti zhasne, může to být
příznakem, že se blíží stav s nízkým
tlakem v pneumatice. Zkontrolujte
tlak vzduchu v pneumatikách.
Zprávy vozidla 3 104.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém sledování tlaku vzduchu
v pneumatikách není pro tato kola
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.Provozování elektronických systémů
nebo blízkost zařízení používajících
podobnou vlnovou frekvenci může
narušit činnost systému sledování
tlaku vzduchu v pneumatikách.
Při každé výměně pneumatik musejí
být odmontovány snímače tlaku
v pneumatikách a musí u nich být
proveden servis. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.
Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 252, v informačním
centru řidiče proveďte příslušné
nastavení v nabídce Zatížení
pneumatik 3 97. Toto nastavení je
referencí pro upozornění na nízký tlak
vzduchu v pneumatikách.

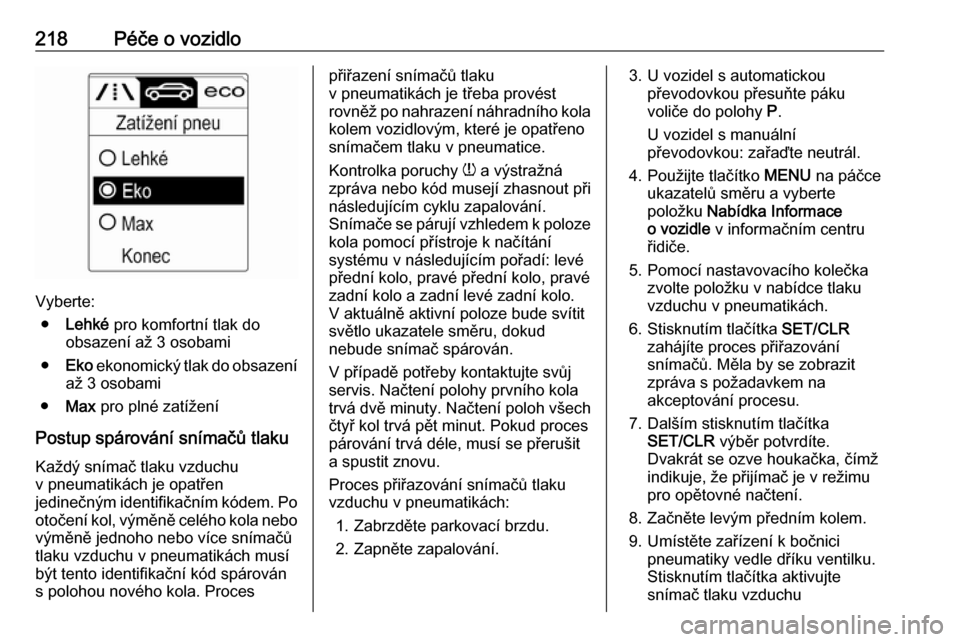

Nabídka Zatížení pneu se zobrazí
pouze tehdy, když vozidlo je v klidu
a je zatažena parkovací brzda.
U vozidel s automatickou
převodovkou musí být páka voliče
v poloze P.

218Péče o vozidlo
Vyberte:● Lehké pro komfortní tlak do
obsazení až 3 osobami
● Eko ekonomický tlak do obsazení
až 3 osobami
● Max pro plné zatížení
Postup spárování snímačů tlaku
Každý snímač tlaku vzduchu
v pneumatikách je opatřen
jedinečným identifikačním kódem. Po otočení kol, výměně celého kola nebovýměně jednoho nebo více snímačů
tlaku vzduchu v pneumatikách musí
být tento identifikační kód spárován
s polohou nového kola. Proces
přiřazení snímačů tlaku
v pneumatikách je třeba provést
rovněž po nahrazení náhradního kola kolem vozidlovým, které je opatřeno
snímačem tlaku v pneumatice.
Kontrolka poruchy w a výstražná
zpráva nebo kód musejí zhasnout při
následujícím cyklu zapalování.
Snímače se párují vzhledem k poloze kola pomocí přístroje k načítání
systému v následujícím pořadí: levé
přední kolo, pravé přední kolo, pravé
zadní kolo a zadní levé zadní kolo. V aktuálně aktivní poloze bude svítit
světlo ukazatele směru, dokud
nebude snímač spárován.
V případě potřeby kontaktujte svůj
servis. Načtení polohy prvního kola
trvá dvě minuty. Načtení poloh všech
čtyř kol trvá pět minut. Pokud proces
párování trvá déle, musí se přerušit
a spustit znovu.
Proces přiřazování snímačů tlaku
vzduchu v pneumatikách:
1. Zabrzděte parkovací brzdu.
2. Zapněte zapalování.3. U vozidel s automatickou převodovkou přesuňte páku
voliče do polohy P.
U vozidel s manuální
převodovkou: zařaďte neutrál.
4. Použijte tlačítko MENU na páčce
ukazatelů směru a vyberte
položku Nabídka Informace
o vozidle v informačním centru
řidiče.
5. Pomocí nastavovacího kolečka zvolte položku v nabídce tlaku
vzduchu v pneumatikách.
6. Stisknutím tlačítka SET/CLR
zahájíte proces přiřazování snímačů. Měla by se zobrazit
zpráva s požadavkem na
akceptování procesu.
7. Dalším stisknutím tlačítka SET/CLR výběr potvrdíte.
Dvakrát se ozve houkačka, čímž indikuje, že přijímač je v režimu
pro opětovné načtení.
8. Začněte levým předním kolem. 9. Umístěte zařízení k bočnici pneumatiky vedle dříku ventilku.
Stisknutím tlačítka aktivujte
snímač tlaku vzduchu
