OPEL CASCADA 2017 Uporabniški priročnik

Instrumenti in upravni elementi89levo območje:motor še ni
dosegel delovne
temperaturesrednje
območje:normalna delovna
temperatura
motorjadesno območje:previsoka
temperatura
hladilne tekočineSvarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.

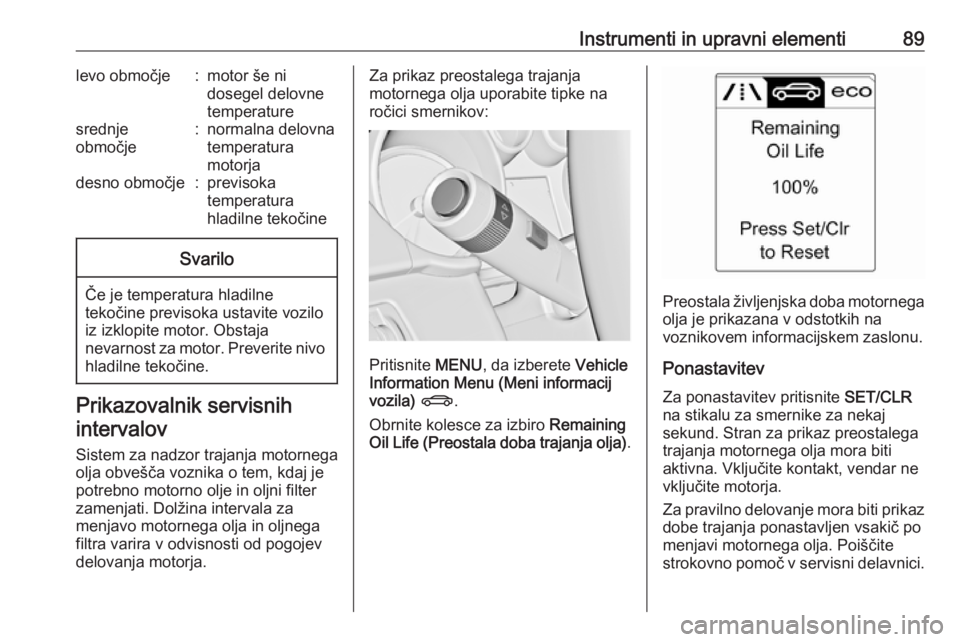

Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja obvešča voznika o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.
Za prikaz preostalega trajanja
motornega olja uporabite tipke na
ročici smernikov:
Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij vozila) X .
Obrnite kolesce za izbiro Remaining
Oil Life (Preostala doba trajanja olja) .
Preostala življenjska doba motornega
olja je prikazana v odstotkih na
voznikovem informacijskem zaslonu.
Ponastavitev
Za ponastavitev pritisnite SET/CLR
na stikalu za smernike za nekaj
sekund. Stran za prikaz preostalega
trajanja motornega olja mora biti
aktivna. Vključite kontakt, vendar ne
vključite motorja.
Za pravilno delovanje mora biti prikaz dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite
strokovno pomoč v servisni delavnici.

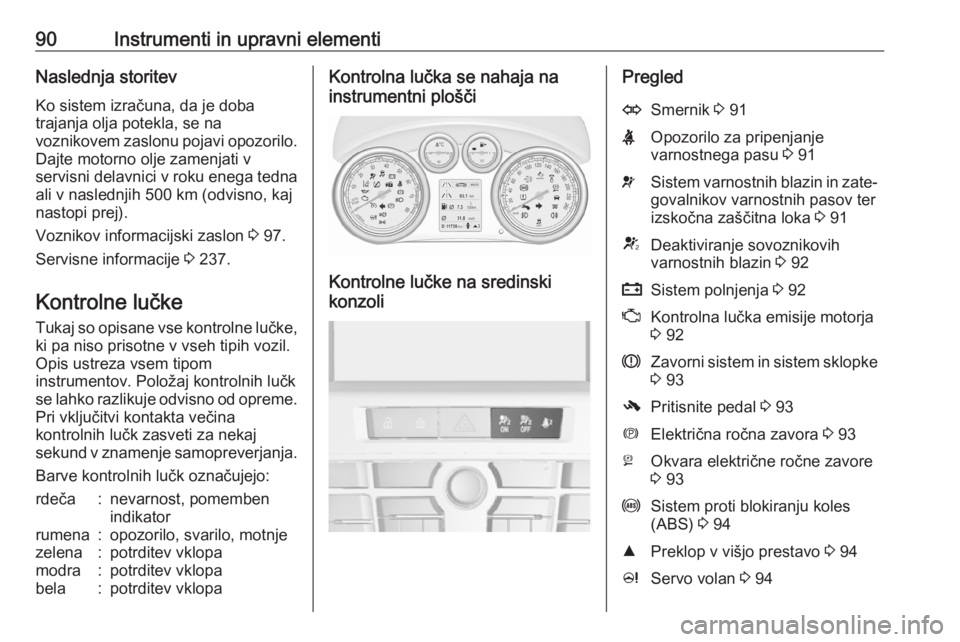

90Instrumenti in upravni elementiNaslednja storitev
Ko sistem izračuna, da je doba
trajanja olja potekla, se na
voznikovem zaslonu pojavi opozorilo. Dajte motorno olje zamenjati v
servisni delavnici v roku enega tedna ali v naslednjih 500 km (odvisno, kaj
nastopi prej).
Voznikov informacijski zaslon 3 97.
Servisne informacije 3 237.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Položaj kontrolnih lučk
se lahko razlikuje odvisno od opreme. Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopamodra:potrditev vklopabela:potrditev vklopaKontrolna lučka se nahaja na
instrumentni plošči
Kontrolne lučke na sredinski
konzoli
PregledOSmernik 3 91XOpozorilo za pripenjanje
varnostnega pasu 3 91vSistem varnostnih blazin in zate‐
govalnikov varnostnih pasov ter
izskočna zaščitna loka 3 91VDeaktiviranje sovoznikovih
varnostnih blazin 3 92pSistem polnjenja 3 92ZKontrolna lučka emisije motorja
3 92RZavorni sistem in sistem sklopke
3 93-Pritisnite pedal 3 93mElektrična ročna zavora 3 93jOkvara električne ročne zavore
3 93uSistem proti blokiranju koles
(ABS) 3 94RPreklop v višjo prestavo 3 94cServo volan 3 94

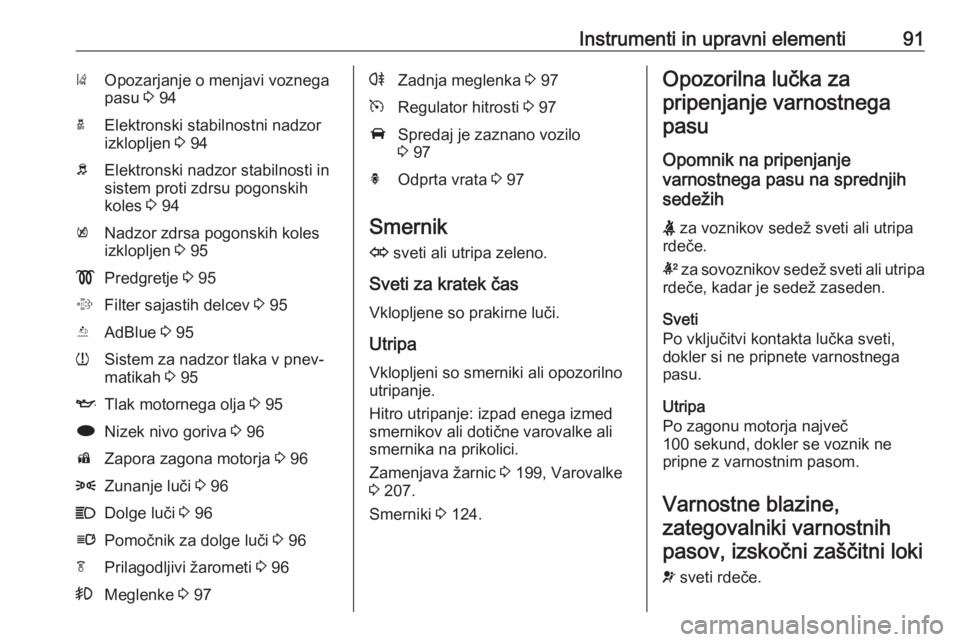

Instrumenti in upravni elementi91)Opozarjanje o menjavi voznega
pasu 3 94aElektronski stabilnostni nadzor
izklopljen 3 94bElektronski nadzor stabilnosti in
sistem proti zdrsu pogonskih
koles 3 94kNadzor zdrsa pogonskih koles
izklopljen 3 95!Predgretje 3 95%Filter sajastih delcev 3 95YAdBlue 3 95wSistem za nadzor tlaka v pnev‐
matikah 3 95ITlak motornega olja 3 95iNizek nivo goriva 3 96dZapora zagona motorja 3 968Zunanje luči 3 96CDolge luči 3 96lPomočnik za dolge luči 3 96fPrilagodljivi žarometi 3 96>Meglenke 3 97rZadnja meglenka 3 97mRegulator hitrosti 3 97ASpredaj je zaznano vozilo
3 97hOdprta vrata 3 97
Smernik
O sveti ali utripa zeleno.
Sveti za kratek čas Vklopljene so prakirne luči.
Utripa Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 199, Varovalke
3 207.
Smerniki 3 124.
Opozorilna lučka za
pripenjanje varnostnega
pasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih
X za voznikov sedež sveti ali utripa
rdeče.
k za sovoznikov sedež sveti ali utripa
rdeče, kadar je sedež zaseden.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja največ 100 sekund, dokler se voznik ne
pripne z varnostnim pasom.
Varnostne blazine,zategovalniki varnostnih
pasov, izskočni zaščitni loki
v sveti rdeče.

92Instrumenti in upravni elementiPri vklopu kontakta zasveti lučka in
sveti še približno 4 sekunde ter nato
ugasne. Če ne sveti, ne izgine po
4 sekundah ali sveti med vožnjo,
obstaja napaka v sistemu varnostnih
blazin, zategovalnikih varnostnih
pasov ali izskočnih zaščitnih lokih za
zaščito pri prevračanju vozila. V
primeru nesreče se lahko sprožijo
varnostne blazine, zategovalniki
varnostnih pasov in izskočna zaščitna
loka.
Sprožitev zategovalnikov varnostnih
pasov, varnostnih blazin ali izskočnih zaščitnih lokov je označena stalnim
svetenjem kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem varnostnih blazin, zategovalniki varnostnih pasov 3 58,
3 55.
Zaščita pri prevračanju vozila 3 44.
Deaktiviranje sovoznikovih
varnostnih blazin
V sveti rumeno.
Sovoznikova varnostna blazina je
vklopljena.
* sveti rumeno.
Sovoznikova varnostna blazina je
izklopljena 3 63.9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti med
obratovanjem motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite strokovno pomoč v servisni delavnici.
Kontrolna lučka emisije motorja
Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti med
obratovanjem motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.

Instrumenti in upravni elementi93Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Zavorni sistem in sistem sklopke
R sveti rdeče.
Nivo zavorne tekočine in tekočine
sklopke je prenizek 3 197.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Sveti pri vključenem konaktu, če je
zategnjena mehanska ročna zavora
3 155.
Pritisnite pedal
- sveti ali utripa rumeno.
Sveti
Za sprostitev električne ročne zavore
morate pritisniti zavorni pedal 3 155.
Za zagon motorja v načinu Autostop
morate pritisniti pedal sklopke.
Sistem Stop-start 3 142.
Utripa
Za prvi zagon motorja morate pritisniti pedal sklopke 3 17, 3 141.
Pri nekaterih različicah se na
voznikovem informacijskem zaslonu
prikaže obvestilo "Pritisnite pedal"
3 105.
Električna ročna zavora
m sveti ali utripa rdeče.
Sveti
Električna ročna zavora je zategnjena
3 155.Utripa
Električna ročna zavora ni docela
sproščena oz. zategnjena. Vključite
kontakt, pritisnite zavorni pedal in
poskusite ponastaviti sistem s
sprostitvijo in ponovnim vklopom
električne ročne zavore. Če m še
dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročnezavore
j sveti ali utripa rumeno.
Sveti
Električna ročna zavora deluje z
zmanjšano silo 3 155.
Utripa Električna ročna zavora je v
servisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.

94Instrumenti in upravni elementi9Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju koles
(ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v sistemu ABS. Zavorni sistem še vedno deluje,
vendar brez regulacije ABS.
Sistem proti blokiranju koles 3 154.
Preklop v višjo prestavo
R s številko naslednje višje prestave
je prikazan oziroma se pojavi kot
polna stran na voznikovem
informacijskem zaslonu, ko je
prestavljanje v višjo prestavo
priporočeno zaradi varčevanja
goriva.
Pomočnik pri vožnji EcoFlex 3 97.
Servo volan
c sveti rumeno.
Sveti pri zmanjšani podpori servo
krmiljenja
Podpora servo krmiljenja je
zmanjšana zaradi pregrevanja
sistema. Kontrolna lučka ugasne, ko
je sistem ohlajen.
Sistem Stop-start 3 142.
Sveti pri onemogočeni podpori
servo krmiljenja
Napaka v sistemu servo krmiljenja.
Poiščite servisno delavnico.
Opozarjanje o menjavivoznega pasu
) sveti zeleno ali utripa rumeno.Sveti zeleno
Sistem je vklopljen in pripravljen na
delovanje.
Utripa rumeno Sistem prepozna nenamerno
menjavo voznega pasu.
Elektronski stabilnostni nadzor izklopljen
n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni nadzor in sistem protizdrsavanju koles
b sveti ali utripa rumeno.
Utripa
Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.

Instrumenti in upravni elementi95Sveti
V sistemu je napaka. Na voznikovem informacijskem zaslonu se pojavi
opozorilo. Vožnjo lahko nadaljujete.
Sistem ne deluje. Stabilnost vozila se utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti strokovnjakom v servisni delavnici.
Elektronski nadzor stabilnosti (ESC)
3 158, sistem proti zdrsu pogonskih
koles (TC) 3 157.
Traction Control sistem izklopljen
k sveti rumeno.
Sistem tedaj ne deluje.
Predgretje
! sveti rumeno.
Vključeno predgretje valjev. Deluje le
pri nizkih zunanjih temperaturah.
Filter sajastih delcev
% sveti ali utripa rumeno.Filter sajastih delcev je potrebno
izčistiti (regenerirati).
Nadaljujte z vožnjo, dokler % ne
ugasne. Število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2000.
Sveti
Filter sajastih delcev je nasičen.
Čimprej zaženite postopek čiščenja.
Utripa Dosežena je maksimalna stopnjanasičenosti filtra. Nemudoma
zaženite postopek čiščenja, da ne pride do poškodb motorja.
Filter sajastih delcev 3 146, sistem
Stop-start 3 142.
AdBlue Y utripa rumeno.
Nivo AdBlue je nizek. Dolijte AdBlue
čim prej, sicer bo zagon motorja
onemogočen.
AdBlue 3 147.Sistem za nadzor tlaka v
pnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
UtripaMotnje v sistemu ali pnevmatika brez
senzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Sistem za nadzor tlaka v
pnevmatikah 3 215.
Tlak motornega olja
I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.

96Instrumenti in upravni elementiČe lučka zasveti med
obratovanjem motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.
9 Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči. Med funkcijo Autostop še vedno deluje
servozavora.
Ključa ne odstranite, dokler vozilo
ne miruje, sicer se lahko
zaklepanje volana nepričakovano
vklopi.
Preden odpeljete vozilo v servisno delavnio, preverite nivo motornega
olja 3 194.
Nizek nivo goriva
i sveti ali utripa rumeno.
Sveti
Prenizek nivo goriva.
Utripa Zaloga goriva je pošla. Nemudoma
dotočite gorivo. Rezervoarja goriva
nikoli ne izpraznite do suhega!
Katalizator 3 147.
Odzračevanje sistema dizelskega goriva 3 199.
Zapora zagona motorja
d utripa rumeno.
Motnje v sistemu zapore zagona. Motorja ni mogoče zagnati.
Zunanje luči
8 sveti zeleno.
Prižgane zunanje luči 3 116.Dolge luči
C sveti modro.
Sveti pri vključenih dolgih lučeh ali pri
svetlobnem blisku 3 118 ali če so
dolge luči vključene s pomočnikom za
dolge luči ali z inteligentnim
določanjem dometa luči 3 120.
Pomočnik za dolge luči
l sveti zeleno.
Pomočnik za dolge luči ali
inteligentno določanje dometa luči je
vključen(o) 3 118, 3 120.
Prilagodljivi žarometi
f sveti ali utripa rumeno.
Sveti
Motnje v sistemu.
Poiščite strokovno pomoč v servisni delavnici.
Utripa
Sistem je nastavljen na simetričen
met svetlobnega snopa.

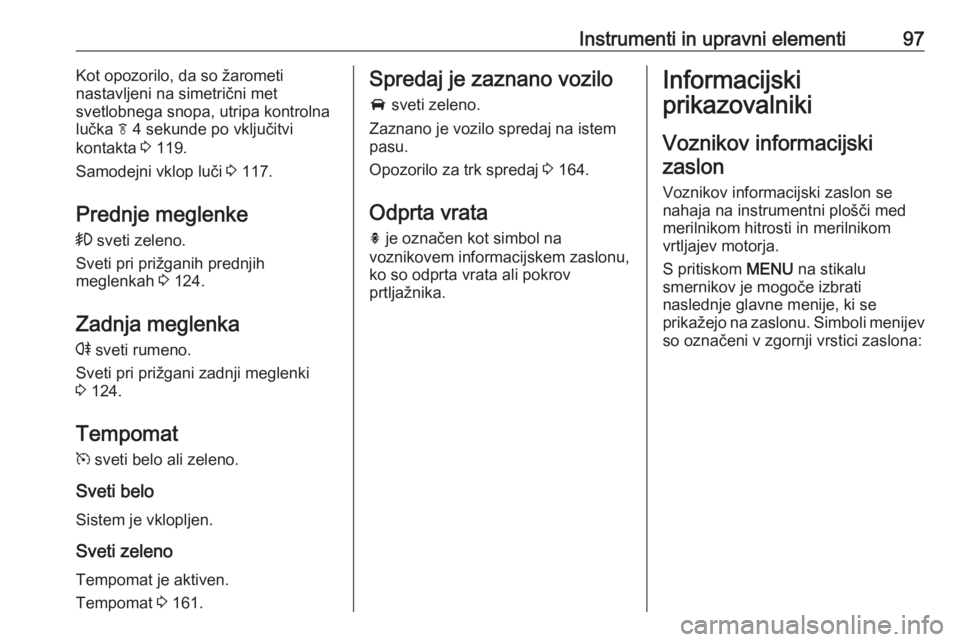

Instrumenti in upravni elementi97Kot opozorilo, da so žarometi
nastavljeni na simetrični met
svetlobnega snopa, utripa kontrolna
lučka f 4 sekunde po vključitvi
kontakta 3 119.
Samodejni vklop luči 3 117.
Prednje meglenke > sveti zeleno.
Sveti pri prižganih prednjih
meglenkah 3 124.
Zadnja meglenka
r sveti rumeno.
Sveti pri prižgani zadnji meglenki
3 124.
Tempomat
m sveti belo ali zeleno.
Sveti belo
Sistem je vklopljen.
Sveti zeleno
Tempomat je aktiven.
Tempomat 3 161.Spredaj je zaznano vozilo
A sveti zeleno.
Zaznano je vozilo spredaj na istem
pasu.
Opozorilo za trk spredaj 3 164.
Odprta vrata
h je označen kot simbol na
voznikovem informacijskem zaslonu,
ko so odprta vrata ali pokrov
prtljažnika.Informacijski
prikazovalniki
Voznikov informacijski
zaslon
Voznikov informacijski zaslon se
nahaja na instrumentni plošči med merilnikom hitrosti in merilnikom
vrtljajev motorja.
S pritiskom MENU na stikalu
smernikov je mogoče izbrati
naslednje glavne menije, ki se
prikažejo na zaslonu. Simboli menijev so označeni v zgornji vrstici zaslona:

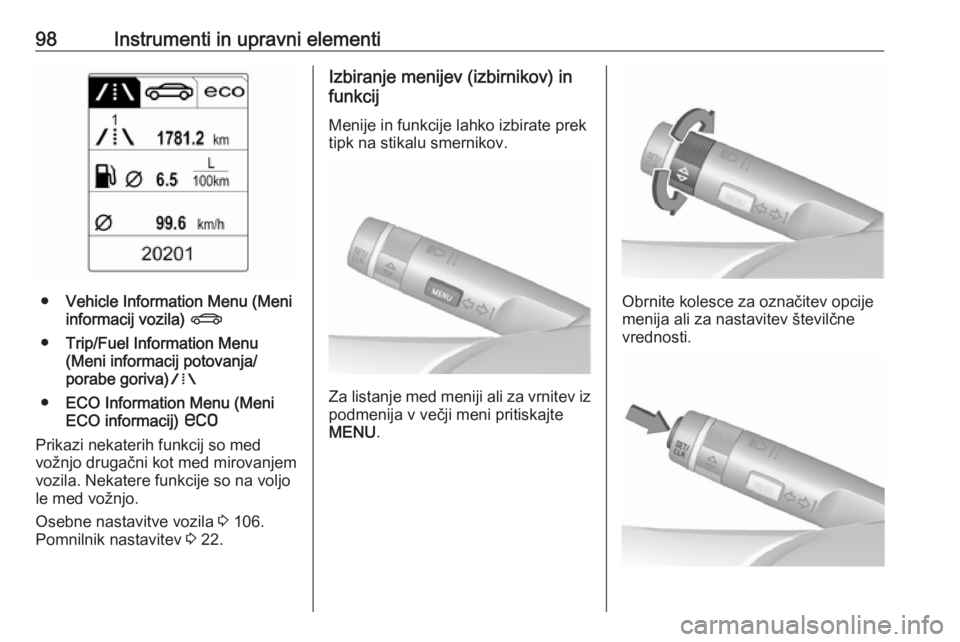

98Instrumenti in upravni elementi
●Vehicle Information Menu (Meni
informacij vozila) X
● Trip/Fuel Information Menu
(Meni informacij potovanja/
porabe goriva) W
● ECO Information Menu (Meni
ECO informacij) s
Prikazi nekaterih funkcij so med
vožnjo drugačni kot med mirovanjem
vozila. Nekatere funkcije so na voljo
le med vožnjo.
Osebne nastavitve vozila 3 106.
Pomnilnik nastavitev 3 22.
Izbiranje menijev (izbirnikov) in
funkcij
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za listanje med meniji ali za vrnitev iz podmenija v večji meni pritiskajte
MENU .
Obrnite kolesce za označitev opcije
menija ali za nastavitev številčne
vrednosti.
