OPEL CASCADA 2017 Uporabniški priročnik

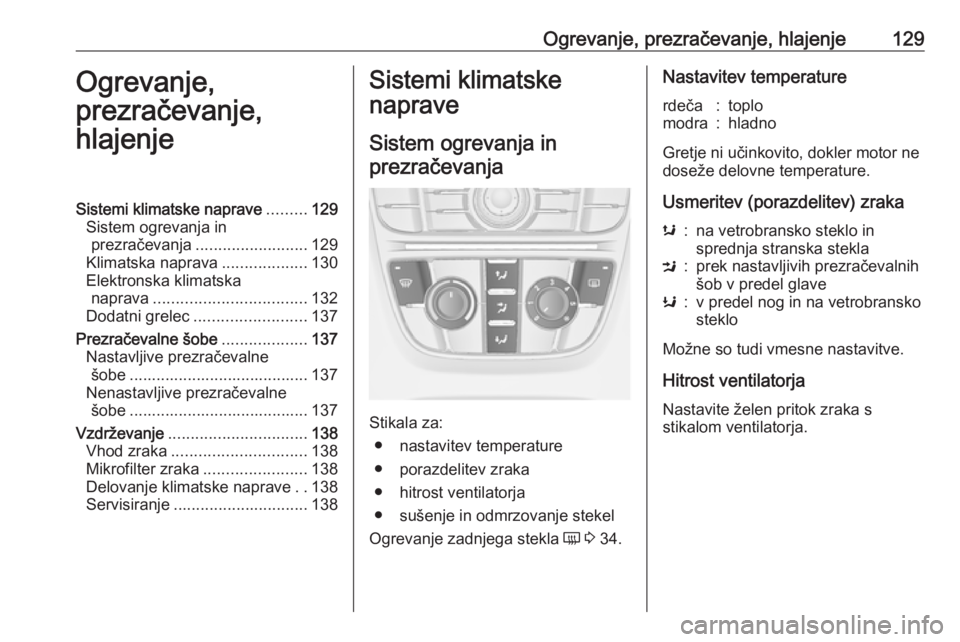

Ogrevanje, prezračevanje, hlajenje129Ogrevanje,
prezračevanje,
hlajenjeSistemi klimatske naprave .........129
Sistem ogrevanja in prezračevanja ......................... 129
Klimatska naprava ...................130
Elektronska klimatska naprava .................................. 132
Dodatni grelec ......................... 137
Prezračevalne šobe ...................137
Nastavljive prezračevalne šobe ........................................ 137
Nenastavljive prezračevalne šobe ........................................ 137
Vzdrževanje ............................... 138
Vhod zraka .............................. 138
Mikrofilter zraka .......................138
Delovanje klimatske naprave ..138
Servisiranje .............................. 138Sistemi klimatske
naprave
Sistem ogrevanja inprezračevanja
Stikala za: ● nastavitev temperature
● porazdelitev zraka
● hitrost ventilatorja
● sušenje in odmrzovanje stekel
Ogrevanje zadnjega stekla Ü 3 34.
Nastavitev temperaturerdeča:toplomodra:hladno
Gretje ni učinkovito, dokler motor ne
doseže delovne temperature.
Usmeritev (porazdelitev) zraka
s:na vetrobransko steklo in
sprednja stranska steklaM:prek nastavljivih prezračevalnih
šob v predel glaveK:v predel nog in na vetrobransko
steklo
Možne so tudi vmesne nastavitve.
Hitrost ventilatorja Nastavite želen pritok zraka s
stikalom ventilatorja.

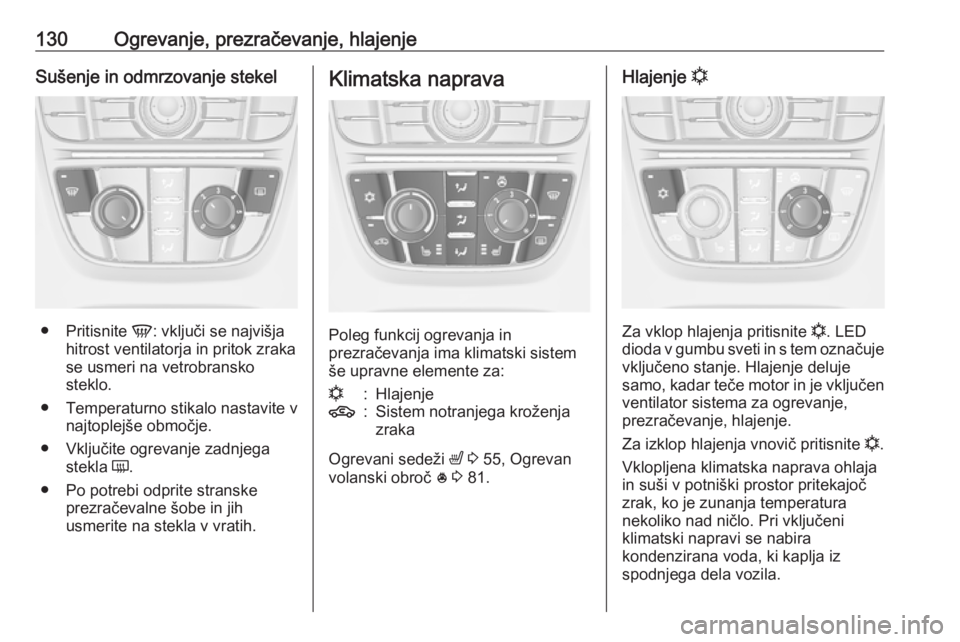

130Ogrevanje, prezračevanje, hlajenjeSušenje in odmrzovanje stekel
●Pritisnite V: vključi se najvišja
hitrost ventilatorja in pritok zraka se usmeri na vetrobransko
steklo.
● Temperaturno stikalo nastavite v najtoplejše območje.
● Vključite ogrevanje zadnjega stekla Ü.
● Po potrebi odprite stranske prezračevalne šobe in jih
usmerite na stekla v vratih.
Klimatska naprava
Poleg funkcij ogrevanja in
prezračevanja ima klimatski sistem
še upravne elemente za:
n:Hlajenje4:Sistem notranjega kroženja
zraka
Ogrevani sedeži ß 3 55, Ogrevan
volanski obroč * 3 81.
Hlajenje n
Za vklop hlajenja pritisnite n. LED
dioda v gumbu sveti in s tem označuje vključeno stanje. Hlajenje deluje
samo, kadar teče motor in je vključen
ventilator sistema za ogrevanje,
prezračevanje, hlajenje.
Za izklop hlajenja vnovič pritisnite n.
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura
nekoliko nad ničlo. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.

Ogrevanje, prezračevanje, hlajenje131Kadar hlajenje ali sušenje zraka ni
potrebno, klimatsko napravo
izključite; tako privarčujete na gorivu.
Vključeno hlajenje lahko prepreči
samodejno ustavljanje motorja.
Sistem Stop-start 3 142.
Zaprto kroženje zraka 4
Za vklop kroženja zraka pritisnite
4 . LED dioda v gumbu sveti in s tem
označuje vključeno stanje.
Za izklop kroženja zraka znova
pritisnite 4.
9Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel
na notranji strani. Sčasoma se
kakovost zraka v potniškem
prostoru poslabša, zato utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
V vroči in zelo vlažni klimi se lahko z
zunanje strani orosi vetrobransko
steklo, če je vanj usmerjen hladen
zrak. Če se vetrobransko steklo
zamegli od zunaj, vklopite brisalec
vetrobranskega stekla in izklopite s.
Maksimalno hlajenje
Na kratko odprite okna, da lahko vroči
zrak zapusti vozilo.
● Vključite hlajenje n.
● Vključite zaprto kroženje zraka 4.
● Pritisnite vrtljivo stikalo za porazdelitev pritoka zraka M.
● Temperaturno stikalo nastavite v najhladnejše območje.
● Stikalo ventilatorja obrnite na najvišjo stopnjo.
● Odprite vse prezračevalne šobe.

132Ogrevanje, prezračevanje, hlajenjeSušenje in odmrzovanje
stekel V
●
Pritisnite V; vključi se najvišja
hitrost ventilatorja in pritok zraka se usmeri na vetrobransko
steklo.
● Temperaturno stikalo nastavite v najtoplejše območje.
● Vključite ogrevanje zadnjega stekla Ü.
● Po potrebi odprite stranske prezračevalne šobe in jih
usmerite na stekla v vratih.
Opomba
Če med delovanjem motorja
pritisnete V, je funkcija Autostop
onemogočena, dokler ponovno ne
pritisnete V.
Če med tekom motorja pri vključenem ventilatorju pritisnete s,
je funkcija Autostop onemogočena,
dokler znova ne pritisnete s ali
dokler ne izključite ventilatorja.
Če pritisnete na gumb V, ko je
motor v režimu Autostop, se motor
samodejno zažene.
Če pritisnete s, ko je ventilator
vključen in je motor v režimu
Autostop, se motor samodejno
zažene.
Sistem Stop-start 3 142.
Elektronska klimatska naprava
Dvopodročna klimatska naprava
dopušča različne nastavitve
temperatur na voznikovi in
sovoznikovi strani.V samodejnem načinu se hitrost
ventilatorja in porazdelitev zraka
upravljata samodejno.
Stikala za:
● temperatura na voznikovi strani
● porazdelitev zraka
● hitrost ventilatorja
● temperatura na sovoznikovi strani
n:HlajenjeAUTO:Samodejni režim4:Ročni vklop zaprtega
kroženja zrakaV:Sušenje in odmrzovanje
stekel

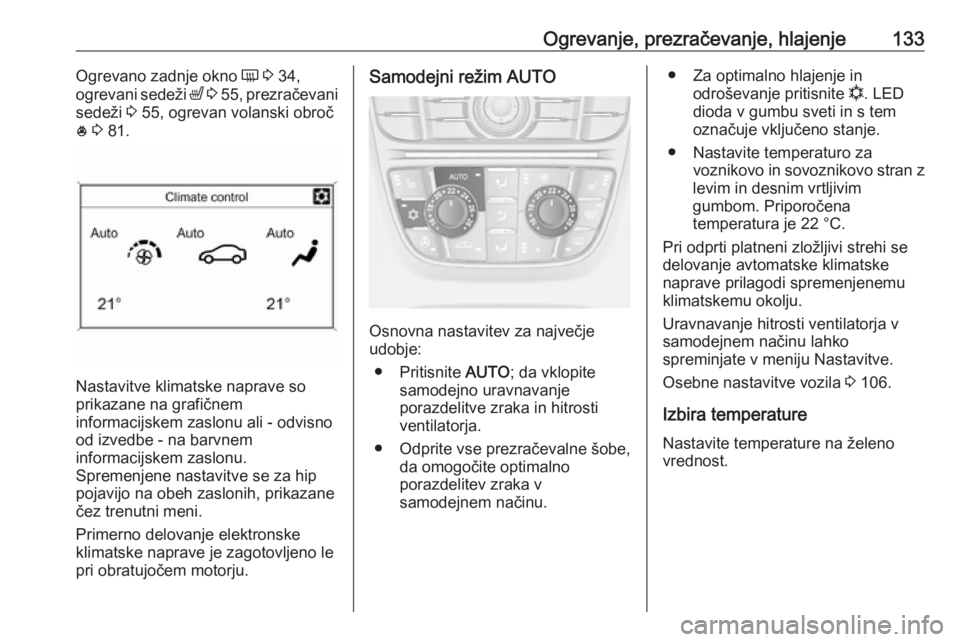

Ogrevanje, prezračevanje, hlajenje133Ogrevano zadnje okno Ü 3 34,
ogrevani sedeži ß 3 55 , prezračevani
sedeži 3 55, ogrevan volanski obroč
* 3 81.
Nastavitve klimatske naprave so
prikazane na grafičnem
informacijskem zaslonu ali - odvisno
od izvedbe - na barvnem
informacijskem zaslonu.
Spremenjene nastavitve se za hip
pojavijo na obeh zaslonih, prikazane
čez trenutni meni.
Primerno delovanje elektronske
klimatske naprave je zagotovljeno le
pri obratujočem motorju.
Samodejni režim AUTO
Osnovna nastavitev za največje
udobje:
● Pritisnite AUTO; da vklopite
samodejno uravnavanje
porazdelitve zraka in hitrosti
ventilatorja.
● Odprite vse prezračevalne šobe, da omogočite optimalno
porazdelitev zraka v
samodejnem načinu.
● Za optimalno hlajenje in
odroševanje pritisnite n. LED
dioda v gumbu sveti in s tem označuje vključeno stanje.
● Nastavite temperaturo za voznikovo in sovoznikovo stran z
levim in desnim vrtljivim
gumbom. Priporočena
temperatura je 22 °C.
Pri odprti platneni zložljivi strehi se
delovanje avtomatske klimatske
naprave prilagodi spremenjenemu
klimatskemu okolju.
Uravnavanje hitrosti ventilatorja v
samodejnem načinu lahko
spreminjate v meniju Nastavitve.
Osebne nastavitve vozila 3 106.
Izbira temperature Nastavite temperature na želeno
vrednost.

134Ogrevanje, prezračevanje, hlajenje
Če je nastavljena minimalna
temperatura Lo, deluje sistem
klimatske naprave pri vključenem
hlajenju n z največjo močjo hlajenja.
Pri izbiri najvišje temperature Hi
deluje klimatska naprava z največjim
možnim ogrevanjem.
Opomba
Če je funkcija n vključena, lahko
zmanjšanje nastavljene
temperature kabine povzroči zagon
motorja pri samodejni zaustavitvi ali
prepreči samodejno zaustavitev.
Sistem Stop-start 3 142.
Sušenje in odmrzovanje
stekel V
●
Pritisnite V. LED dioda v gumbu
sveti in s tem označuje vključeno
stanje.
● Sistem samodejno poskrbi za ustrezno nastavitev temperature
in porazdelitve zraka, ventilator
dela z visoko hitrostjo.
● Vključite ogrevanje zadnjega stekla Ü.
● Za vrnitev na prejšnji način: pritisnite V. Za vrnitev v
samodejni način: pritisnite
AUTO .
Nastavitev samodejnega ogrevanja
zadnjega stekla je mogoče spremeniti v meniju Nastavitve na
informacijskem zaslonu. Osebne
nastavitve vozila 3 106.
Opomba
Če med delovanjem motorja
pritisnete V, je funkcija Autostop
onemogočena, dokler ponovno ne
pritisnete V.
Če med tekom motorja pri
vključenem ventilatorju pritisnete s,
je funkcija Autostop onemogočena,
dokler znova ne pritisnete s ali
dokler ne izključite ventilatorja.
Če pritisnete na gumb V, ko je
motor v režimu Autostop, se motor
samodejno zažene.
Če pritisnete s, ko je ventilator
vključen in je motor v režimu
Autostop, se motor samodejno
zažene.
Sistem Stop-start 3 142.

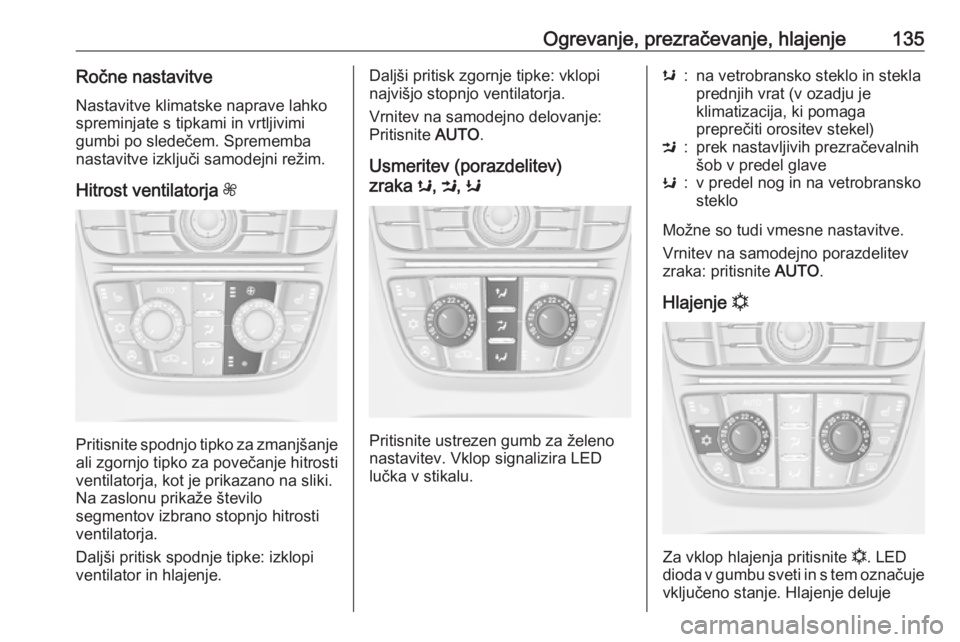

Ogrevanje, prezračevanje, hlajenje135Ročne nastavitveNastavitve klimatske naprave lahko
spreminjate s tipkami in vrtljivimi
gumbi po sledečem. Sprememba
nastavitve izključi samodejni režim.
Hitrost ventilatorja Z
Pritisnite spodnjo tipko za zmanjšanje
ali zgornjo tipko za povečanje hitrosti
ventilatorja, kot je prikazano na sliki.
Na zaslonu prikaže število
segmentov izbrano stopnjo hitrosti
ventilatorja.
Daljši pritisk spodnje tipke: izklopi ventilator in hlajenje.
Daljši pritisk zgornje tipke: vklopi
najvišjo stopnjo ventilatorja.
Vrnitev na samodejno delovanje:
Pritisnite AUTO.
Usmeritev (porazdelitev)
zraka s, M , K
Pritisnite ustrezen gumb za želeno
nastavitev. Vklop signalizira LED
lučka v stikalu.
s:na vetrobransko steklo in stekla
prednjih vrat (v ozadju je
klimatizacija, ki pomaga
preprečiti orositev stekel)M:prek nastavljivih prezračevalnih
šob v predel glaveK:v predel nog in na vetrobransko
steklo
Možne so tudi vmesne nastavitve.
Vrnitev na samodejno porazdelitev
zraka: pritisnite AUTO.
Hlajenje n
Za vklop hlajenja pritisnite n. LED
dioda v gumbu sveti in s tem označuje vključeno stanje. Hlajenje deluje

136Ogrevanje, prezračevanje, hlajenjesamo, kadar teče motor in je vključenventilator sistema za ogrevanje,
prezračevanje, hlajenje.
Za izklop hlajenja vnovič pritisnite n.
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura nad
specifičnim nivojem. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Kadar hlajenje ali sušenje zraka ni
potrebno, klimatsko napravo
izključite; tako privarčujete na gorivu.
Ko je sistem hlajenja izključen,
elektronska klimatska naprava pri
aktivni funkciji Autostop ne bo
zahtevala ponovnega zagona
motorja. Izjema: izključen sistem za
odtaljevanje in zunanja temperatura
nad 0 °C.
Sistem Stop-start 3 142.
Na zaslonu se prikaže ACON ob
vklopu hlajenja ali ACOFF ob izklopu
hlajenja.Vklop in izklop funkcije hlajenja po
zagonu motorja lahko spreminjate v
meniju Nastavitve na informacijskem
prikazovalniku. Osebne nastavitve
vozila 3 106.
Notranje kroženje zraka 4
Za vklop kroženja zraka pritisnite
4 . LED dioda v gumbu sveti in s tem
označuje vključeno stanje.
Za izključitev obtočnega zraka znova
pritisnite 4.
9Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel
na notranji strani. Sčasoma se
kakovost zraka v potniškem
prostoru poslabša, zato utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
V vroči in zelo vlažni klimi se lahko z
zunanje strani orosi vetrobransko
steklo, če je hladen zrak usmerjen
neposredno vanj. Če se vetrobransko
steklo zamegli od zunaj, vklopite
brisalec vetrobranskega stekla in
izklopite s.
Osnovne nastavitve
Nekatere nastavitve lahko
spreminjate v meniju Nastavitve na
informacijskem prikazovalniku.
Osebne nastavitve vozila 3 106.

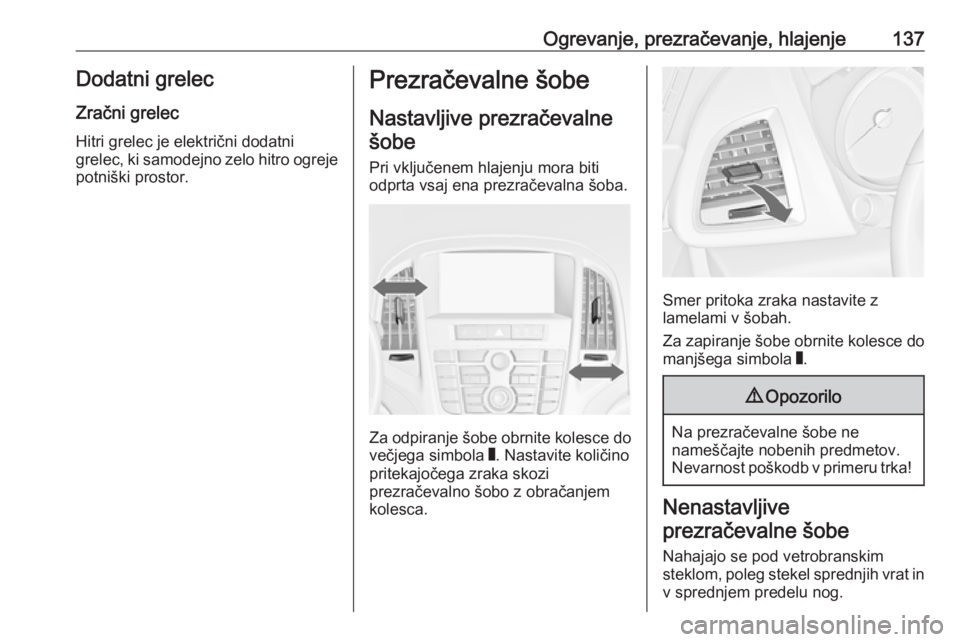

Ogrevanje, prezračevanje, hlajenje137Dodatni grelecZračni grelec
Hitri grelec je električni dodatni
grelec, ki samodejno zelo hitro ogreje potniški prostor.Prezračevalne šobe
Nastavljive prezračevalne šobe
Pri vključenem hlajenju mora biti odprta vsaj ena prezračevalna šoba.
Za odpiranje šobe obrnite kolesce do
večjega simbola W. Nastavite količino
pritekajočega zraka skozi
prezračevalno šobo z obračanjem
kolesca.
Smer pritoka zraka nastavite z
lamelami v šobah.
Za zapiranje šobe obrnite kolesce do
manjšega simbola W.
9 Opozorilo
Na prezračevalne šobe ne
nameščajte nobenih predmetov. Nevarnost poškodb v primeru trka!
Nenastavljive
prezračevalne šobe
Nahajajo se pod vetrobranskim
steklom, poleg stekel sprednjih vrat in v sprednjem predelu nog.

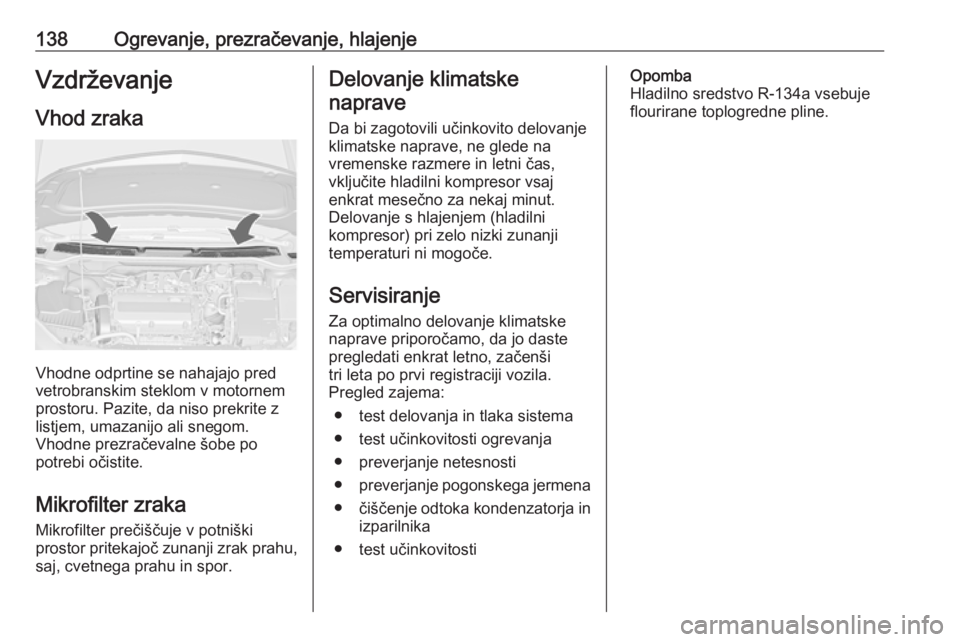

138Ogrevanje, prezračevanje, hlajenjeVzdrževanje
Vhod zraka
Vhodne odprtine se nahajajo pred
vetrobranskim steklom v motornem
prostoru. Pazite, da niso prekrite z listjem, umazanijo ali snegom.
Vhodne prezračevalne šobe po
potrebi očistite.
Mikrofilter zraka
Mikrofilter prečiščuje v potniški
prostor pritekajoč zunanji zrak prahu,
saj, cvetnega prahu in spor.
Delovanje klimatske
naprave
Da bi zagotovili učinkovito delovanje
klimatske naprave, ne glede na
vremenske razmere in letni čas,
vključite hladilni kompresor vsaj
enkrat mesečno za nekaj minut.
Delovanje s hlajenjem (hladilni
kompresor) pri zelo nizki zunanji temperaturi ni mogoče.
Servisiranje
Za optimalno delovanje klimatske
naprave priporočamo, da jo daste
pregledati enkrat letno, začenši
tri leta po prvi registraciji vozila.
Pregled zajema:
● test delovanja in tlaka sistema
● test učinkovitosti ogrevanja
● preverjanje netesnosti
● preverjanje pogonskega jermena
● čiščenje odtoka kondenzatorja in
izparilnika
● test učinkovitostiOpomba
Hladilno sredstvo R-134a vsebuje flourirane toplogredne pline.
