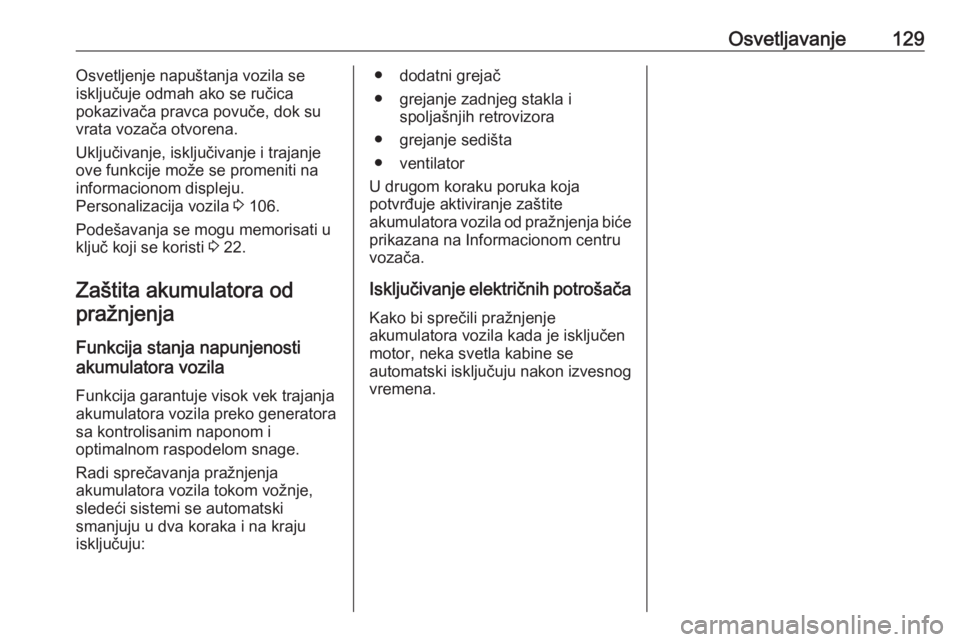

Osvetljavanje129Osvetljenje napuštanja vozila se
isključuje odmah ako se ručica
pokazivača pravca povuče, dok su
vrata vozača otvorena.
Uključivanje, isključivanje i trajanje ove funkcije može se promeniti na
informacionom displeju.
Personalizacija vozila 3 106.
Podešavanja se mogu memorisati u
ključ koji se koristi 3 22.
Zaštita akumulatora od pražnjenja
Funkcija stanja napunjenosti
akumulatora vozila
Funkcija garantuje visok vek trajanja
akumulatora vozila preko generatora
sa kontrolisanim naponom i
optimalnom raspodelom snage.
Radi sprečavanja pražnjenja
akumulatora vozila tokom vožnje,
sledeći sistemi se automatski
smanjuju u dva koraka i na kraju
isključuju:● dodatni grejač
● grejanje zadnjeg stakla i spoljašnjih retrovizora
● grejanje sedišta
● ventilator
U drugom koraku poruka koja
potvrđuje aktiviranje zaštite
akumulatora vozila od pražnjenja biće
prikazana na Informacionom centru
vozača.
Isključivanje električnih potrošača Kako bi sprečili pražnjenje
akumulatora vozila kada je isključen
motor, neka svetla kabine se
automatski isključuju nakon izvesnog vremena.

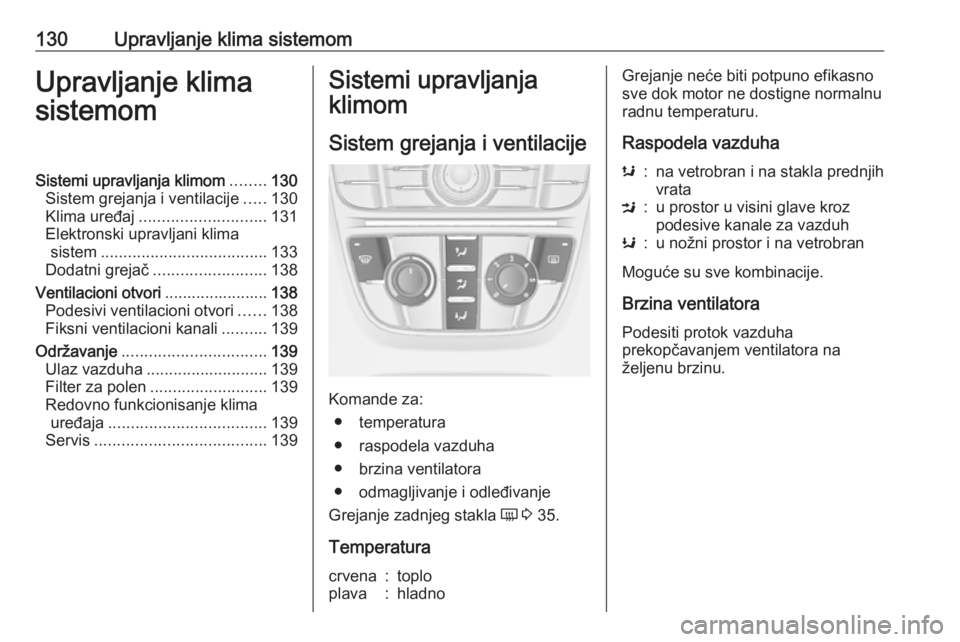

130Upravljanje klima sistemomUpravljanje klima
sistemomSistemi upravljanja klimom ........130
Sistem grejanja i ventilacije .....130
Klima uređaj ............................ 131
Elektronski upravljani klima sistem ..................................... 133
Dodatni grejač ......................... 138
Ventilacioni otvori .......................138
Podesivi ventilacioni otvori ......138
Fiksni ventilacioni kanali ..........139
Održavanje ................................ 139
Ulaz vazduha ........................... 139
Filter za polen .......................... 139
Redovno funkcionisanje klima
uređaja ................................... 139
Servis ...................................... 139Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ● temperatura
● raspodela vazduha
● brzina ventilatora
● odmagljivanje i odleđivanje
Grejanje zadnjeg stakla Ü 3 35.
Temperatura
crvena:toploplava:hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduhas:na vetrobran i na stakla prednjih
vrataM:u prostor u visini glave kroz
podesive kanale za vazduhK:u nožni prostor i na vetrobran
Moguće su sve kombinacije.
Brzina ventilatora Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.

Upravljanje klima sistemom131Odmagljivanje i odleđivanje
●Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Uključiti grejanje zadnjeg prozora
Ü .
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n:hlađenje4:recirkulacija vazduha
Grejana sedišta ß 3 55, Grejani
upravljač * 3 80.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
LED lampica na dugmetu se pali kako
bi označila aktivaciju. Hlađenje je u
funkciji samo kada motor radi i kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.

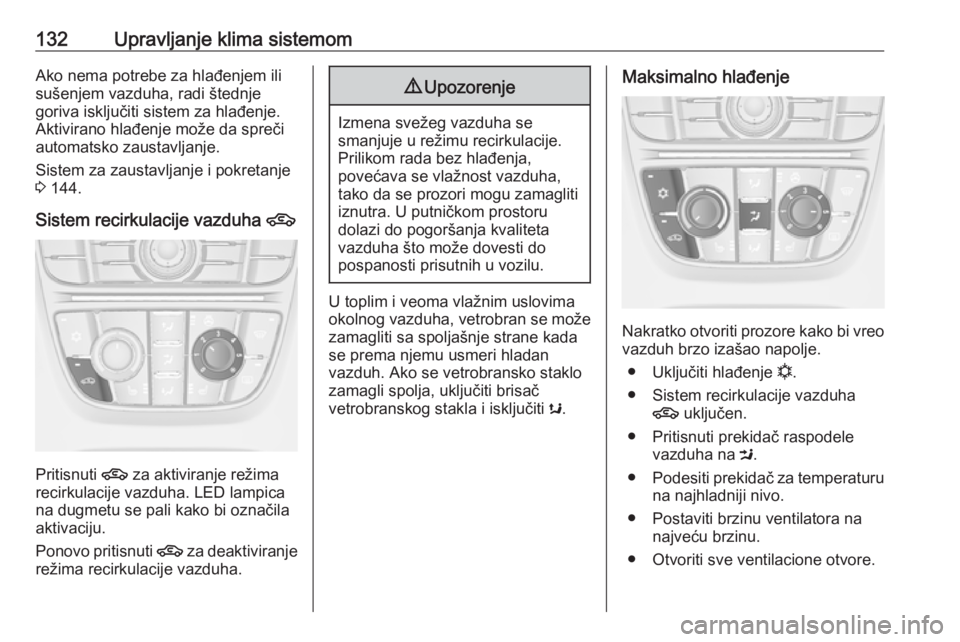

132Upravljanje klima sistemomAko nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje može da spreči
automatsko zaustavljanje.
Sistem za zaustavljanje i pokretanje
3 144.
Sistem recirkulacije vazduha 4
Pritisnuti
4 za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.
Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije vazduha.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
se prema njemu usmeri hladan
vazduh. Ako se vetrobransko staklo
zamagli spolja, uključiti brisač
vetrobranskog stakla i isključiti s.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo
vazduh brzo izašao napolje.
● Uključiti hlađenje n.
● Sistem recirkulacije vazduha 4 uključen.
● Pritisnuti prekidač raspodele vazduha na M.
● Podesiti prekidač za temperaturu
na najhladniji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Otvoriti sve ventilacione otvore.

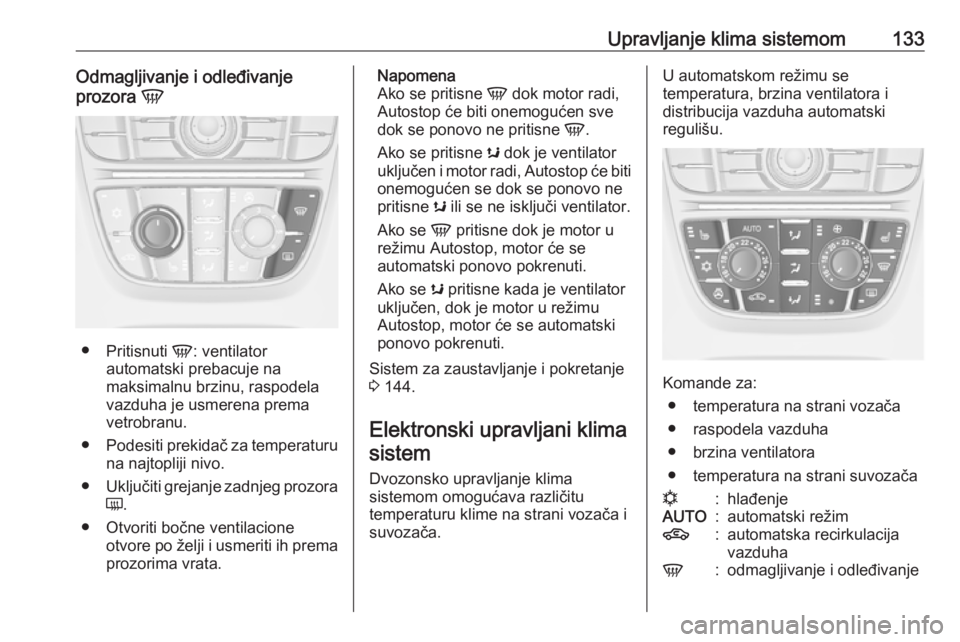

Upravljanje klima sistemom133Odmagljivanje i odleđivanje
prozora V
●
Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Uključiti grejanje zadnjeg prozora
Ü .
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne s dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne s ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se s pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 144.
Elektronski upravljani klima sistem
Dvozonsko upravljanje klima
sistemom omogućava različitu
temperaturu klime na strani vozača i
suvozača.U automatskom režimu se
temperatura, brzina ventilatora i
distribucija vazduha automatski
regulišu.
Komande za:
● temperatura na strani vozača
● raspodela vazduha
● brzina ventilatora
● temperatura na strani suvozača
n:hlađenjeAUTO:automatski režim4:automatska recirkulacija
vazduhaV:odmagljivanje i odleđivanje

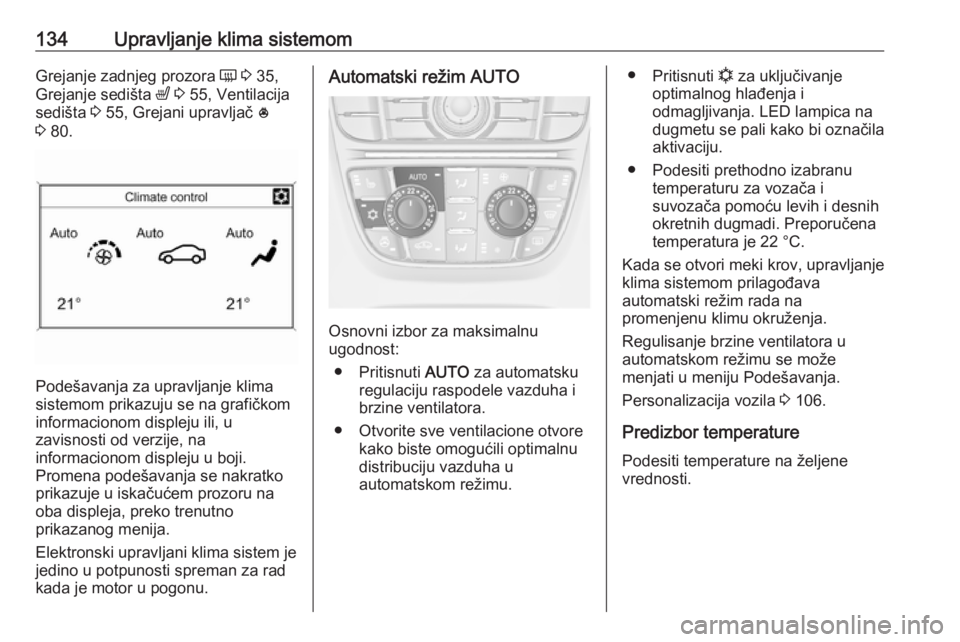

134Upravljanje klima sistemomGrejanje zadnjeg prozora Ü 3 35,
Grejanje sedišta ß 3 55, Ventilacija
sedišta 3 55, Grejani upravljač *
3 80.
Podešavanja za upravljanje klima
sistemom prikazuju se na grafičkom
informacionom displeju ili, u
zavisnosti od verzije, na
informacionom displeju u boji.
Promena podešavanja se nakratko
prikazuje u iskačućem prozoru na oba displeja, preko trenutno
prikazanog menija.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
Automatski režim AUTO
Osnovni izbor za maksimalnu
ugodnost:
● Pritisnuti AUTO za automatsku
regulaciju raspodele vazduha i
brzine ventilatora.
● Otvorite sve ventilacione otvore kako biste omogućili optimalnudistribuciju vazduha u
automatskom režimu.
● Pritisnuti n za uključivanje
optimalnog hlađenja i
odmagljivanja. LED lampica na
dugmetu se pali kako bi označila
aktivaciju.
● Podesiti prethodno izabranu temperaturu za vozača i
suvozača pomoću levih i desnih
okretnih dugmadi. Preporučena
temperatura je 22 °C.
Kada se otvori meki krov, upravljanje
klima sistemom prilagođava
automatski režim rada na
promenjenu klimu okruženja.
Regulisanje brzine ventilatora u
automatskom režimu se može
menjati u meniju Podešavanja.
Personalizacija vozila 3 106.
Predizbor temperature Podesiti temperature na željene
vrednosti.

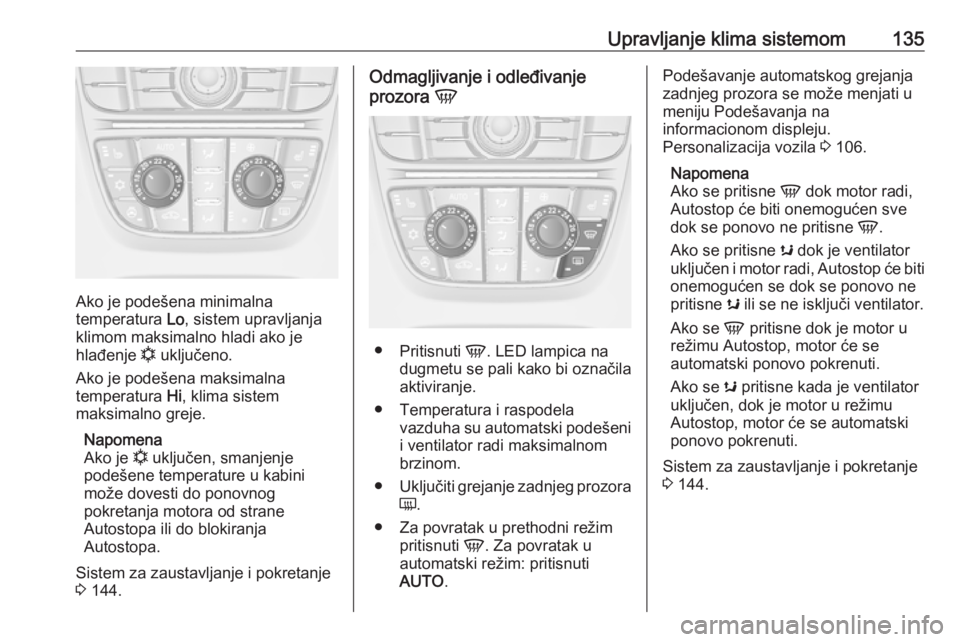

Upravljanje klima sistemom135
Ako je podešena minimalna
temperatura Lo, sistem upravljanja
klimom maksimalno hladi ako je
hlađenje n uključeno.
Ako je podešena maksimalna
temperatura Hi, klima sistem
maksimalno greje.
Napomena
Ako je n uključen, smanjenje
podešene temperature u kabini
može dovesti do ponovnog
pokretanja motora od strane
Autostopa ili do blokiranja
Autostopa.
Sistem za zaustavljanje i pokretanje
3 144.
Odmagljivanje i odleđivanje
prozora V
●
Pritisnuti V. LED lampica na
dugmetu se pali kako bi označila
aktiviranje.
● Temperatura i raspodela vazduha su automatski podešenii ventilator radi maksimalnom
brzinom.
● Uključiti grejanje zadnjeg prozora
Ü .
● Za povratak u prethodni režim pritisnuti V. Za povratak u
automatski režim: pritisnuti
AUTO .
Podešavanje automatskog grejanja
zadnjeg prozora se može menjati u
meniju Podešavanja na
informacionom displeju.
Personalizacija vozila 3 106.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne s dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne s ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se s pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 144.

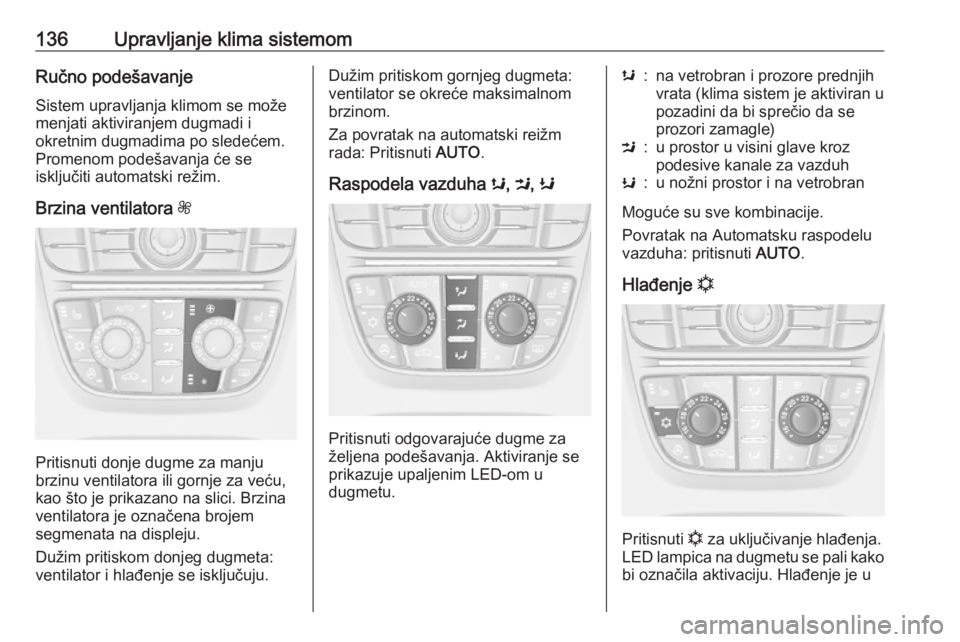

136Upravljanje klima sistemomRučno podešavanje
Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.
Brzina ventilatora Z
Pritisnuti donje dugme za manju
brzinu ventilatora ili gornje za veću,
kao što je prikazano na slici. Brzina
ventilatora je označena brojem
segmenata na displeju.
Dužim pritiskom donjeg dugmeta:
ventilator i hlađenje se isključuju.
Dužim pritiskom gornjeg dugmeta:
ventilator se okreće maksimalnom
brzinom.
Za povratak na automatski reižm
rada: Pritisnuti AUTO.
Raspodela vazduha s, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. Aktiviranje se
prikazuje upaljenim LED-om u
dugmetu.
s:na vetrobran i prozore prednjih
vrata (klima sistem je aktiviran u
pozadini da bi sprečio da se
prozori zamagle)M:u prostor u visini glave kroz
podesive kanale za vazduhK:u nožni prostor i na vetrobran
Moguće su sve kombinacije.
Povratak na Automatsku raspodelu
vazduha: pritisnuti AUTO.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
LED lampica na dugmetu se pali kako
bi označila aktivaciju. Hlađenje je u

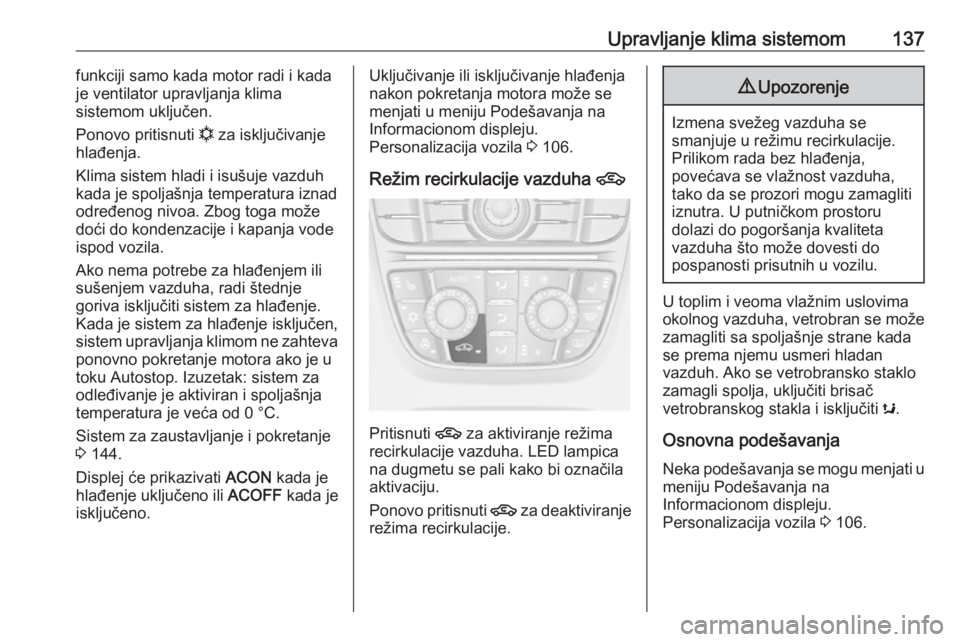

Upravljanje klima sistemom137funkciji samo kada motor radi i kada
je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Kada je sistem za hlađenje isključen,
sistem upravljanja klimom ne zahteva
ponovno pokretanje motora ako je u
toku Autostop. Izuzetak: sistem za
odleđivanje je aktiviran i spoljašnja
temperatura je veća od 0 °C.
Sistem za zaustavljanje i pokretanje
3 144.
Displej će prikazivati ACON kada je
hlađenje uključeno ili ACOFF kada je
isključeno.Uključivanje ili isključivanje hlađenja
nakon pokretanja motora može se
menjati u meniju Podešavanja na
Informacionom displeju.
Personalizacija vozila 3 106.
Režim recirkulacije vazduha 4
Pritisnuti 4 za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.
Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
se prema njemu usmeri hladan
vazduh. Ako se vetrobransko staklo
zamagli spolja, uključiti brisač
vetrobranskog stakla i isključiti s.
Osnovna podešavanja Neka podešavanja se mogu menjati u
meniju Podešavanja na
Informacionom displeju.
Personalizacija vozila 3 106.

138Upravljanje klima sistemomDodatni grejačGrejač vazduha
Brzo zagrevanje je dodatni električni
grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.Ventilacioni otvori
Podesivi ventilacioni otvori
Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje uključeno.
Za otvaranje ventilacionog otvora,
okrenuti regulacioni točkić prema većem W simbolu. Podesiti količinu
vazduha na otvorima za vazduh
okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionog otvora,
okrenuti regulacioni točkić prema
manjem W simbolu.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
