Chiavi, portiere e finestrini29Stato dopo aver attivato il sistema:Lampeggio
lento del LED:il sistema è attivato
In caso di guasti, rivolgersi ad un'offi‐
cina.
Disattivazione Sbloccando le serrature del veicolopremendo c si disattiva l'impianto di
allarme antifurto. Una pressione
prolungata azionerà l'apertura del
tettuccio morbido.
Il sistema non è disattivato sbloc‐
cando la portiera del conducente con
la chiave o premendo il tasto della
chiusura centralizzata nell'abitacolo.
Allarme
Quando scatta, l'avvisatore acustico
d'allarme entra in funzione e le luci di
emergenza lampeggiano contempo‐
raneamente. Il numero e la durata
dell'allarme è stabilito dalla legge.
L'allarme può essere disattivato
premendo un pulsante qualsiasi sul
telecomando oppure inserendo l'ac‐
censione.
Il sistema di allarme antifurto può
essere disattivato solo premendo c o
inserendo l'accensione.
I segnalatori di emergenza indicano
che un allarme è scattato e non è
stato interrotto dal conducente.
Lampeggeranno velocemente per tre volte la volta successiva in cui il
veicolo verrà sbloccato con il teleco‐
mando. Inoltre, il Driver Information
Centre visualizza un messaggio di avvertimento dopo aver attivato l'ac‐censione.
Messaggi del veicolo 3 107.
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di
manutenzione), l'allarme antifurto
deve essere disattivato come segue: Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Dispositivo elettronico dibloccaggio motore
Il sistema fa parte del blocchetto di
accensione e controlla se il veicolo
può essere avviato con la chiave in
uso.Il dispositivo elettronico di bloccaggio motore viene attivato automatica‐
mente quando si estrae la chiave
dall'interruttore di accensione.
Se la spia d lampeggia mentre l'ac‐
censione è inserita, significa che è
presente un guasto nel sistema, e il
motore non può essere avviato.
Disinserire l'accensione e ripetere il
tentativo di avviamento.
Se la spia continua a lampeggiare,
provare ad avviare il motore con la
chiave di riserva e rivolgersi ad un'of‐
ficina.
Avviso
Il dispositivo elettronico di bloccag‐
gio motore non blocca le portiere.
Dovreste chiudere sempre il veicolo
dopo esserne scesi.
Azionare l'impianto di allarme anti‐
furto 3 22, 3 27.
Spia d 3 99.
Page 32 of 283

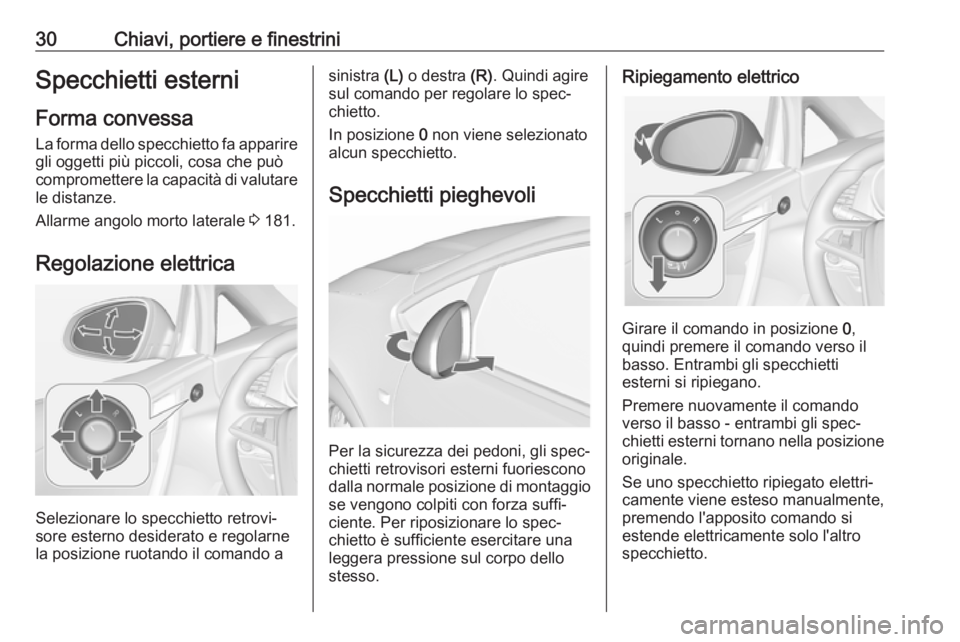

30Chiavi, portiere e finestriniSpecchietti esterni
Forma convessa La forma dello specchietto fa apparire
gli oggetti più piccoli, cosa che può
compromettere la capacità di valutare le distanze.
Allarme angolo morto laterale 3 181.
Regolazione elettrica
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione ruotando il comando a
sinistra (L) o destra (R). Quindi agire
sul comando per regolare lo spec‐
chietto.
In posizione 0 non viene selezionato
alcun specchietto.
Specchietti pieghevoli
Per la sicurezza dei pedoni, gli spec‐
chietti retrovisori esterni fuoriescono
dalla normale posizione di montaggio
se vengono colpiti con forza suffi‐
ciente. Per riposizionare lo spec‐
chietto è sufficiente esercitare una
leggera pressione sul corpo dello
stesso.
Ripiegamento elettrico
Girare il comando in posizione 0,
quindi premere il comando verso il
basso. Entrambi gli specchietti
esterni si ripiegano.
Premere nuovamente il comando
verso il basso - entrambi gli spec‐
chietti esterni tornano nella posizione originale.
Se uno specchietto ripiegato elettri‐
camente viene esteso manualmente,
premendo l'apposito comando si
estende elettricamente solo l'altro
specchietto.
Page 33 of 283

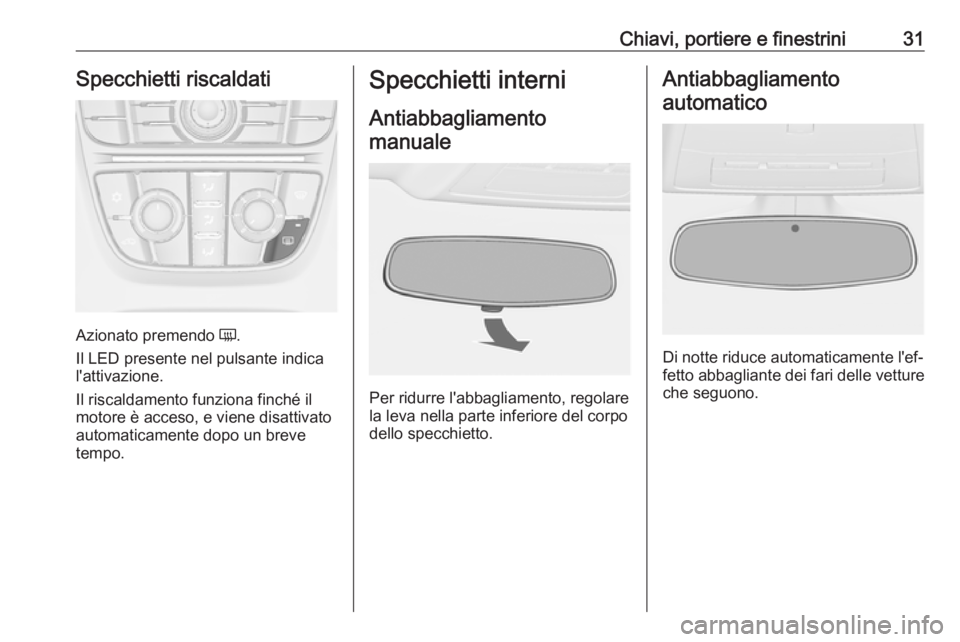

Chiavi, portiere e finestrini31Specchietti riscaldati
Azionato premendo Ü.
Il LED presente nel pulsante indica
l'attivazione.
Il riscaldamento funziona finché il
motore è acceso, e viene disattivato
automaticamente dopo un breve
tempo.
Specchietti interni
Antiabbagliamento manuale
Per ridurre l'abbagliamento, regolare
la leva nella parte inferiore del corpo
dello specchietto.
Antiabbagliamento
automatico
Di notte riduce automaticamente l'ef‐
fetto abbagliante dei fari delle vetture che seguono.
Page 34 of 283

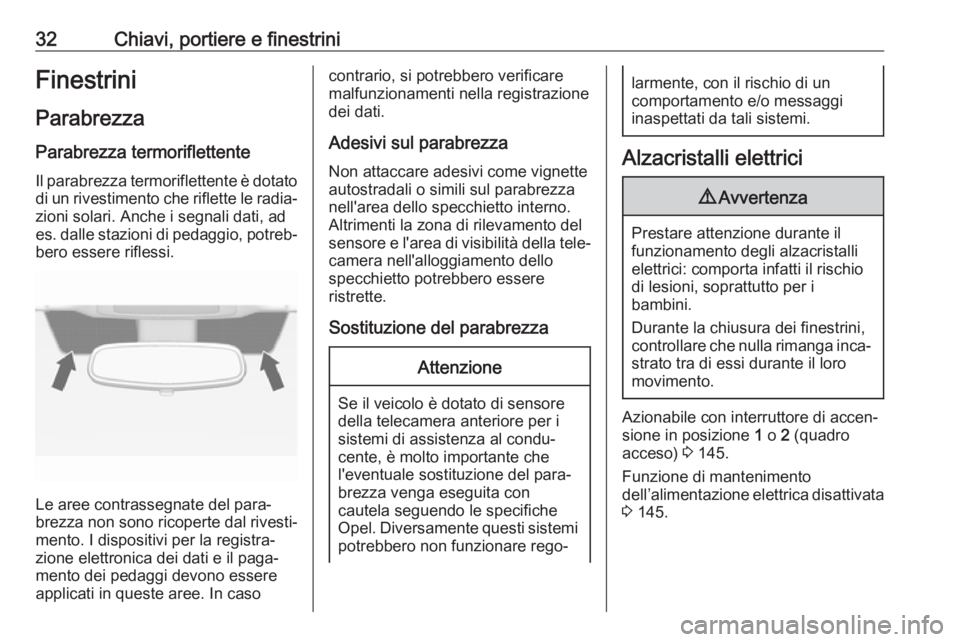

32Chiavi, portiere e finestriniFinestrini
Parabrezza
Parabrezza termoriflettente
Il parabrezza termoriflettente è dotato di un rivestimento che riflette le radia‐
zioni solari. Anche i segnali dati, ad
es. dalle stazioni di pedaggio, potreb‐ bero essere riflessi.
Le aree contrassegnate del para‐
brezza non sono ricoperte dal rivesti‐
mento. I dispositivi per la registra‐
zione elettronica dei dati e il paga‐
mento dei pedaggi devono essere
applicati in queste aree. In caso
contrario, si potrebbero verificare
malfunzionamenti nella registrazione
dei dati.
Adesivi sul parabrezza Non attaccare adesivi come vignette
autostradali o simili sul parabrezza
nell'area dello specchietto interno. Altrimenti la zona di rilevamento del
sensore e l'area di visibilità della tele‐
camera nell'alloggiamento dello
specchietto potrebbero essere
ristrette.
Sostituzione del parabrezzaAttenzione
Se il veicolo è dotato di sensore
della telecamera anteriore per i
sistemi di assistenza al condu‐
cente, è molto importante che
l'eventuale sostituzione del para‐ brezza venga eseguita con
cautela seguendo le specifiche Opel. Diversamente questi sistemi
potrebbero non funzionare rego‐
larmente, con il rischio di un
comportamento e/o messaggi
inaspettati da tali sistemi.
Alzacristalli elettrici
9 Avvertenza
Prestare attenzione durante il
funzionamento degli alzacristalli elettrici: comporta infatti il rischio
di lesioni, soprattutto per i
bambini.
Durante la chiusura dei finestrini,
controllare che nulla rimanga inca‐ strato tra di essi durante il loro
movimento.
Azionabile con interruttore di accen‐ sione in posizione 1 o 2 (quadro
acceso) 3 145.
Funzione di mantenimento
dell’alimentazione elettrica disattivata
3 145.
Page 35 of 283

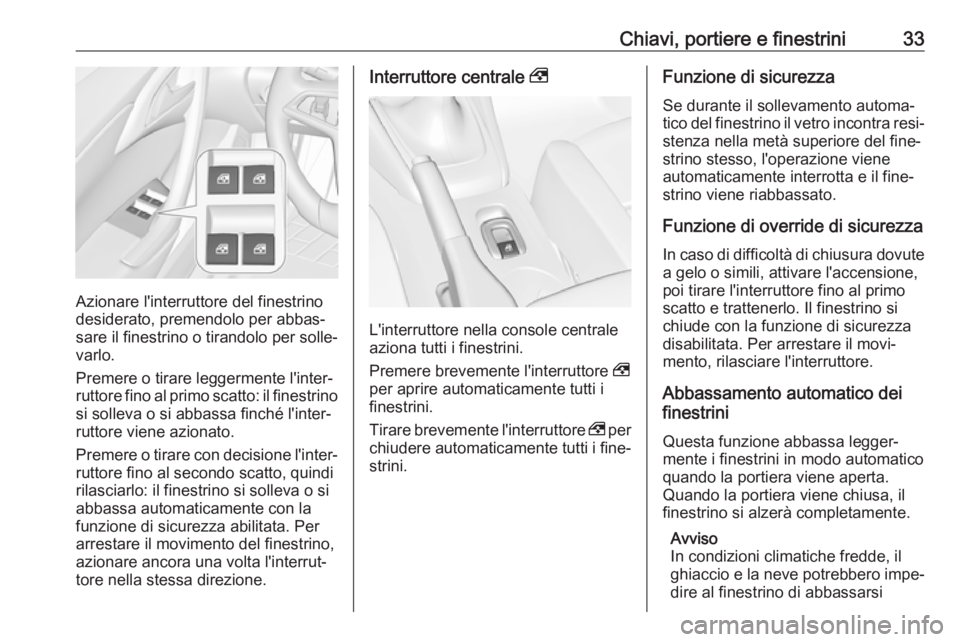

Chiavi, portiere e finestrini33
Azionare l'interruttore del finestrino
desiderato, premendolo per abbas‐
sare il finestrino o tirandolo per solle‐
varlo.
Premere o tirare leggermente l'inter‐
ruttore fino al primo scatto: il finestrino
si solleva o si abbassa finché l'inter‐
ruttore viene azionato.
Premere o tirare con decisione l'inter‐ ruttore fino al secondo scatto, quindi
rilasciarlo: il finestrino si solleva o si abbassa automaticamente con la
funzione di sicurezza abilitata. Per
arrestare il movimento del finestrino, azionare ancora una volta l'interrut‐
tore nella stessa direzione.
Interruttore centrale ,
L'interruttore nella console centrale
aziona tutti i finestrini.
Premere brevemente l'interruttore ,
per aprire automaticamente tutti i
finestrini.
Tirare brevemente l'interruttore , per
chiudere automaticamente tutti i fine‐ strini.
Funzione di sicurezza
Se durante il sollevamento automa‐
tico del finestrino il vetro incontra resi‐ stenza nella metà superiore del fine‐
strino stesso, l'operazione viene
automaticamente interrotta e il fine‐ strino viene riabbassato.
Funzione di override di sicurezzaIn caso di difficoltà di chiusura dovute a gelo o simili, attivare l'accensione,
poi tirare l'interruttore fino al primo
scatto e trattenerlo. Il finestrino si
chiude con la funzione di sicurezza disabilitata. Per arrestare il movi‐mento, rilasciare l'interruttore.
Abbassamento automatico dei
finestrini
Questa funzione abbassa legger‐mente i finestrini in modo automatico
quando la portiera viene aperta.
Quando la portiera viene chiusa, il
finestrino si alzerà completamente.
Avviso
In condizioni climatiche fredde, il ghiaccio e la neve potrebbero impe‐
dire al finestrino di abbassarsi
Page 36 of 283

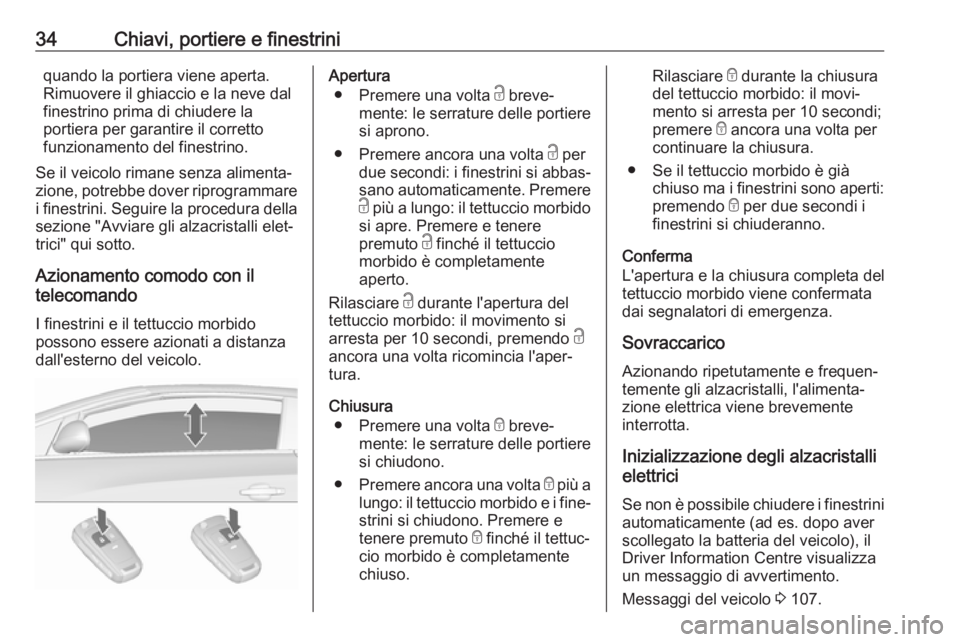

34Chiavi, portiere e finestriniquando la portiera viene aperta.
Rimuovere il ghiaccio e la neve dal
finestrino prima di chiudere la
portiera per garantire il corretto
funzionamento del finestrino.
Se il veicolo rimane senza alimenta‐
zione, potrebbe dover riprogrammare i finestrini. Seguire la procedura della
sezione "Avviare gli alzacristalli elet‐
trici" qui sotto.
Azionamento comodo con il
telecomando
I finestrini e il tettuccio morbido
possono essere azionati a distanza
dall'esterno del veicolo.Apertura
● Premere una volta c breve‐
mente: le serrature delle portiere
si aprono.
● Premere ancora una volta c per
due secondi: i finestrini si abbas‐
sano automaticamente. Premere
c più a lungo: il tettuccio morbido
si apre. Premere e tenere
premuto c finché il tettuccio
morbido è completamente
aperto.
Rilasciare c durante l'apertura del
tettuccio morbido: il movimento si
arresta per 10 secondi, premendo c
ancora una volta ricomincia l'aper‐ tura.
Chiusura ● Premere una volta e breve‐
mente: le serrature delle portiere
si chiudono.
● Premere ancora una volta e più a
lungo: il tettuccio morbido e i fine‐
strini si chiudono. Premere e
tenere premuto e finché il tettuc‐
cio morbido è completamente
chiuso.Rilasciare e durante la chiusura
del tettuccio morbido: il movi‐
mento si arresta per 10 secondi;
premere e ancora una volta per
continuare la chiusura.
● Se il tettuccio morbido è già chiuso ma i finestrini sono aperti:
premendo e per due secondi i
finestrini si chiuderanno.
Conferma
L'apertura e la chiusura completa del tettuccio morbido viene confermata
dai segnalatori di emergenza.
SovraccaricoAzionando ripetutamente e frequen‐
temente gli alzacristalli, l'alimenta‐
zione elettrica viene brevemente
interrotta.
Inizializzazione degli alzacristalli
elettrici
Se non è possibile chiudere i finestrini automaticamente (ad es. dopo averscollegato la batteria del veicolo), il
Driver Information Centre visualizza
un messaggio di avvertimento.
Messaggi del veicolo 3 107.
Page 37 of 283

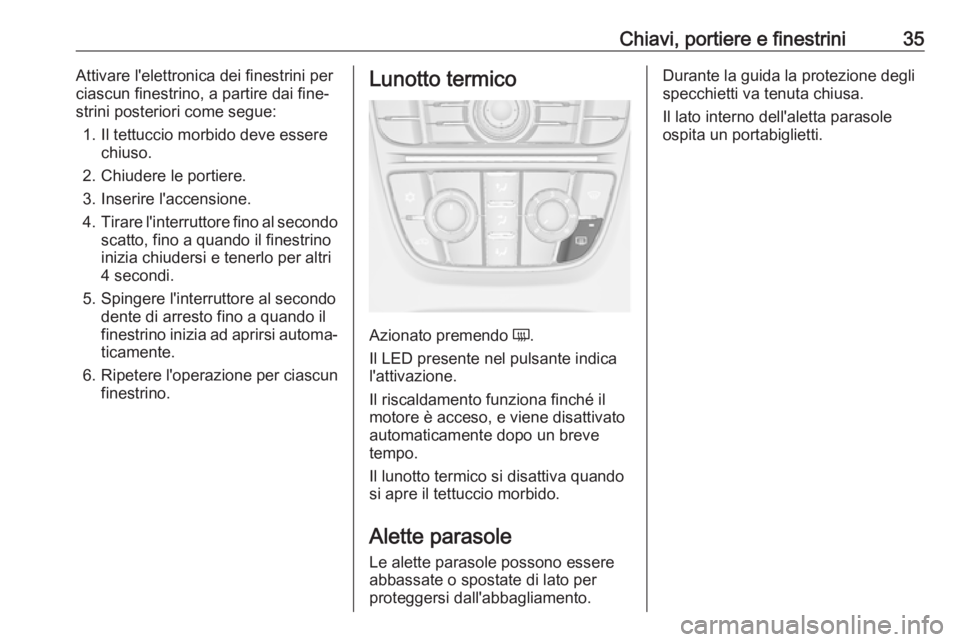

Chiavi, portiere e finestrini35Attivare l'elettronica dei finestrini per
ciascun finestrino, a partire dai fine‐
strini posteriori come segue:
1. Il tettuccio morbido deve essere chiuso.
2. Chiudere le portiere.
3. Inserire l'accensione.
4. Tirare l'interruttore fino al secondo
scatto, fino a quando il finestrino
inizia chiudersi e tenerlo per altri
4 secondi.
5. Spingere l'interruttore al secondo dente di arresto fino a quando il
finestrino inizia ad aprirsi automa‐
ticamente.
6. Ripetere l'operazione per ciascun
finestrino.Lunotto termico
Azionato premendo Ü.
Il LED presente nel pulsante indica
l'attivazione.
Il riscaldamento funziona finché il
motore è acceso, e viene disattivato
automaticamente dopo un breve
tempo.
Il lunotto termico si disattiva quando
si apre il tettuccio morbido.
Alette parasole Le alette parasole possono essere
abbassate o spostate di lato per
proteggersi dall'abbagliamento.
Durante la guida la protezione degli
specchietti va tenuta chiusa.
Il lato interno dell'aletta parasole
ospita un portabiglietti.
Page 38 of 283

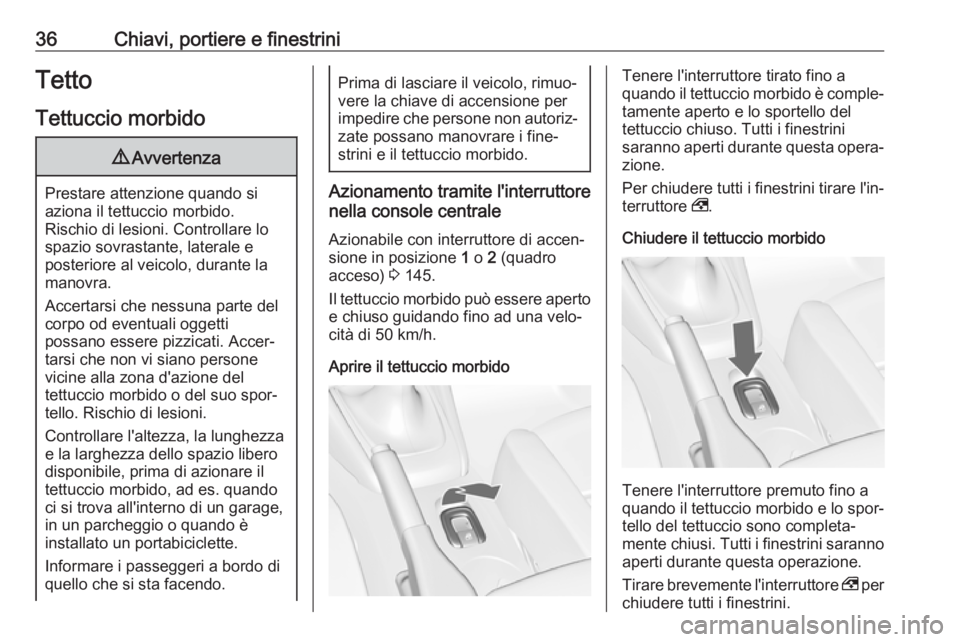

36Chiavi, portiere e finestriniTetto
Tettuccio morbido9 Avvertenza
Prestare attenzione quando si
aziona il tettuccio morbido.
Rischio di lesioni. Controllare lo
spazio sovrastante, laterale e
posteriore al veicolo, durante la
manovra.
Accertarsi che nessuna parte del
corpo od eventuali oggetti
possano essere pizzicati. Accer‐
tarsi che non vi siano persone
vicine alla zona d'azione del
tettuccio morbido o del suo spor‐
tello. Rischio di lesioni.
Controllare l'altezza, la lunghezza
e la larghezza dello spazio libero
disponibile, prima di azionare il
tettuccio morbido, ad es. quando
ci si trova all'interno di un garage,
in un parcheggio o quando è
installato un portabiciclette.
Informare i passeggeri a bordo di
quello che si sta facendo.
Prima di lasciare il veicolo, rimuo‐
vere la chiave di accensione per
impedire che persone non autoriz‐ zate possano manovrare i fine‐
strini e il tettuccio morbido.
Azionamento tramite l'interruttore
nella console centrale
Azionabile con interruttore di accen‐
sione in posizione 1 o 2 (quadro
acceso) 3 145.
Il tettuccio morbido può essere aperto
e chiuso guidando fino ad una velo‐
cità di 50 km/h.
Aprire il tettuccio morbido
Tenere l'interruttore tirato fino a
quando il tettuccio morbido è comple‐
tamente aperto e lo sportello del
tettuccio chiuso. Tutti i finestrini
saranno aperti durante questa opera‐ zione.
Per chiudere tutti i finestrini tirare l'in‐
terruttore ,.
Chiudere il tettuccio morbido
Tenere l'interruttore premuto fino a
quando il tettuccio morbido e lo spor‐
tello del tettuccio sono completa‐
mente chiusi. Tutti i finestrini saranno
aperti durante questa operazione.
Tirare brevemente l'interruttore , per
chiudere tutti i finestrini.
Page 39 of 283

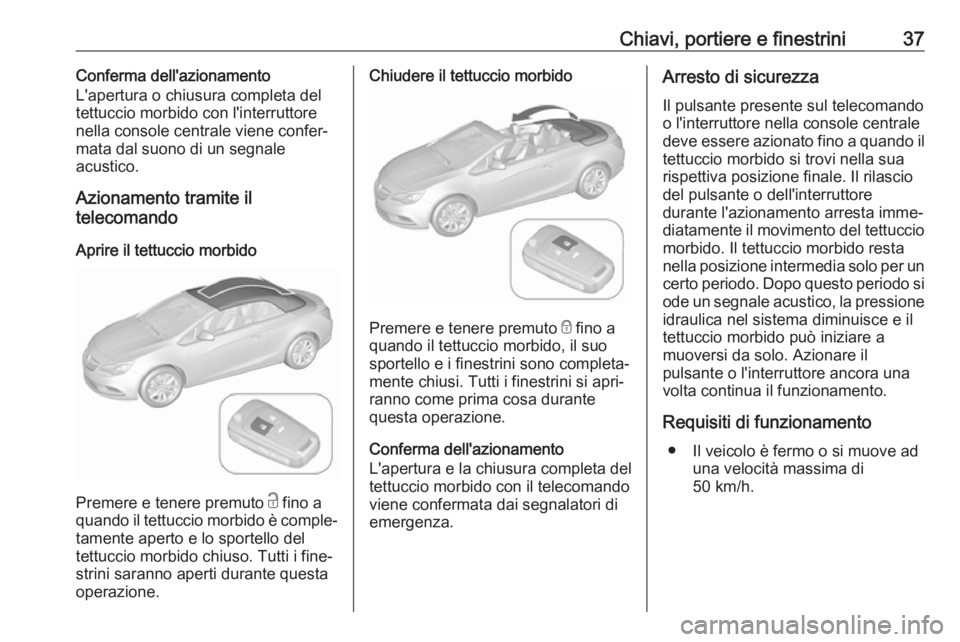

Chiavi, portiere e finestrini37Conferma dell'azionamento
L'apertura o chiusura completa del
tettuccio morbido con l'interruttore
nella console centrale viene confer‐
mata dal suono di un segnale
acustico.
Azionamento tramite il
telecomando
Aprire il tettuccio morbido
Premere e tenere premuto c fino a
quando il tettuccio morbido è comple‐
tamente aperto e lo sportello del
tettuccio morbido chiuso. Tutti i fine‐
strini saranno aperti durante questa
operazione.
Chiudere il tettuccio morbido
Premere e tenere premuto e fino a
quando il tettuccio morbido, il suo
sportello e i finestrini sono completa‐
mente chiusi. Tutti i finestrini si apri‐
ranno come prima cosa durante
questa operazione.
Conferma dell'azionamento
L'apertura e la chiusura completa del
tettuccio morbido con il telecomando
viene confermata dai segnalatori di
emergenza.
Arresto di sicurezza
Il pulsante presente sul telecomando
o l'interruttore nella console centrale deve essere azionato fino a quando il tettuccio morbido si trovi nella sua
rispettiva posizione finale. Il rilascio
del pulsante o dell'interruttore
durante l'azionamento arresta imme‐
diatamente il movimento del tettuccio morbido. Il tettuccio morbido resta
nella posizione intermedia solo per un
certo periodo. Dopo questo periodo si
ode un segnale acustico, la pressione idraulica nel sistema diminuisce e il
tettuccio morbido può iniziare a
muoversi da solo. Azionare il
pulsante o l'interruttore ancora una
volta continua il funzionamento.
Requisiti di funzionamento ● Il veicolo è fermo o si muove ad una velocità massima di
50 km/h.
Page 40 of 283

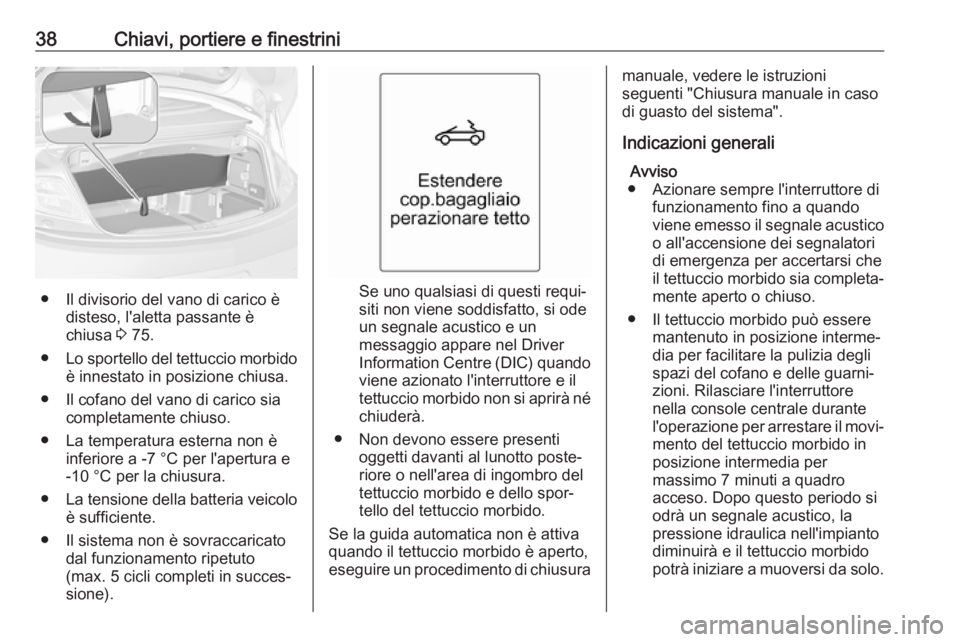

38Chiavi, portiere e finestrini
● Il divisorio del vano di carico èdisteso, l'aletta passante è
chiusa 3 75.
● Lo sportello del tettuccio morbido
è innestato in posizione chiusa.
● Il cofano del vano di carico sia completamente chiuso.
● La temperatura esterna non è inferiore a -7 °C per l'apertura e
-10 °C per la chiusura.
● La tensione della batteria veicolo
è sufficiente.
● Il sistema non è sovraccaricato dal funzionamento ripetuto
(max. 5 cicli completi in succes‐
sione).Se uno qualsiasi di questi requi‐ siti non viene soddisfatto, si odeun segnale acustico e un
messaggio appare nel Driver
Information Centre (DIC) quando
viene azionato l'interruttore e il
tettuccio morbido non si aprirà né chiuderà.
● Non devono essere presenti oggetti davanti al lunotto poste‐
riore o nell'area di ingombro del
tettuccio morbido e dello spor‐
tello del tettuccio morbido.
Se la guida automatica non è attiva
quando il tettuccio morbido è aperto,
eseguire un procedimento di chiusura
manuale, vedere le istruzioni
seguenti "Chiusura manuale in caso
di guasto del sistema".
Indicazioni generali Avviso
● Azionare sempre l'interruttore di funzionamento fino a quando
viene emesso il segnale acustico o all'accensione dei segnalatori
di emergenza per accertarsi che
il tettuccio morbido sia completa‐
mente aperto o chiuso.
● Il tettuccio morbido può essere mantenuto in posizione interme‐
dia per facilitare la pulizia degli
spazi del cofano e delle guarni‐
zioni. Rilasciare l'interruttore
nella console centrale durante
l'operazione per arrestare il movi‐ mento del tettuccio morbido in
posizione intermedia per
massimo 7 minuti a quadro
acceso. Dopo questo periodo si
odrà un segnale acustico, la
pressione idraulica nell'impianto diminuirà e il tettuccio morbidopotrà iniziare a muoversi da solo.
