Mittarit ja käyttölaitteet89Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 196, sulakkeet
3 203.
Suuntavalot 3 120.
Turvavyömuistutin
Etuistuinten turvavyömuistutus
Kuljettajan istuimen symboli X palaa
tai vilkkuu punaisena.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.Turvatyynyt,
turvavyönkiristimet ja pyörähdyssuojakaaret
v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty, ei
sammu 4 sekunnin jälkeen tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä, turvavöiden kiristimessä tai
laukeavissa pyörähdyssuojakaarissa
on vika. Turvatyynyt, turvavöiden
esikiristimet tai pyörähdyssuojakaa‐
ret eivät ehkä laukea onnettomuu‐
dessa.
Turvavyönkiristimien, turvatyynyjen
tai pyörähdyssuojakaarien laukeami‐
nen osoitetaan jatkuvasti palavalla
merkillä v.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvatyynyjärjestelmä, turvavyönki‐
ristimet 3 56, 3 53.
Pyörähdyssuojajärjestelmä 3 43.
Turvatyynyn poistaminen
käytöstä
V palaa keltaisena.
Etumatkustajan turvatyyny on
käytössä.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois
käytöstä 3 61.9 Vaara
Lapsen kuolemaan johtavan
henkilövahingon vaara, jos lasten
turvalaitetta käytetään etuistui‐
mella etumatkustajan turvatyynyn
ollessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan
turvatyynyn ollessa poiskytket‐
tynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.

90Mittarit ja käyttölaitteetPalaa moottorin käydessäPysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐ tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä R palaa punaisena.Jarru- ja kytkinnesteen taso on liian
alhainen 3 193.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen
jälkeen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 151.
Polkimen käyttö - palaa tai vilkkuu keltaisena.
Palaa Jarrupoljinta on painettava sähkötoi‐misen seisontajarrun vapauttami‐
seksi 3 151.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 138.
Merkkivalo vilkkuu Kytkinpolkimen on oltava painettuna,
jotta auton voi käynnistää avaimella
3 16, 3 137.
Joissakin versioissa kuljettajan tieto‐
keskukseen tulee kehotus painaa
kytkinpoljinta 3 101.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru on
kytketty 3 151.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin
vapauttamalla ja sitten kytkemällä sähkötoiminen seisontajarru. Jos m
vilkkuu edelleen, älä jatka matkaa,
vaan käänny korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.

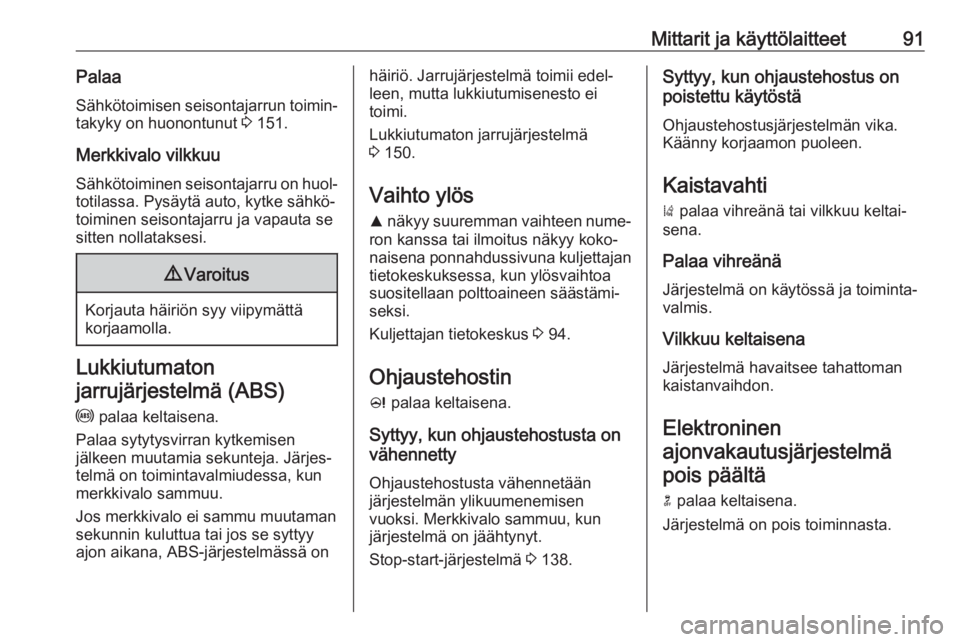

Mittarit ja käyttölaitteet91PalaaSähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 151.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on
häiriö. Jarrujärjestelmä toimii edel‐
leen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 150.
Vaihto ylös R näkyy suuremman vaihteen nume‐
ron kanssa tai ilmoitus näkyy koko‐
naisena ponnahdussivuna kuljettajan
tietokeskuksessa, kun ylösvaihtoa
suositellaan polttoaineen säästämi‐
seksi.
Kuljettajan tietokeskus 3 94.
Ohjaustehostin c palaa keltaisena.
Syttyy, kun ohjaustehostusta on
vähennetty
Ohjaustehostusta vähennetään
järjestelmän ylikuumenemisen
vuoksi. Merkkivalo sammuu, kun
järjestelmä on jäähtynyt.
Stop-start-järjestelmä 3 138.Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika.
Käänny korjaamon puoleen.
Kaistavahti
) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänäJärjestelmä on käytössä ja toiminta‐
valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Elektroninen
ajonvakautusjärjestelmä pois päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.

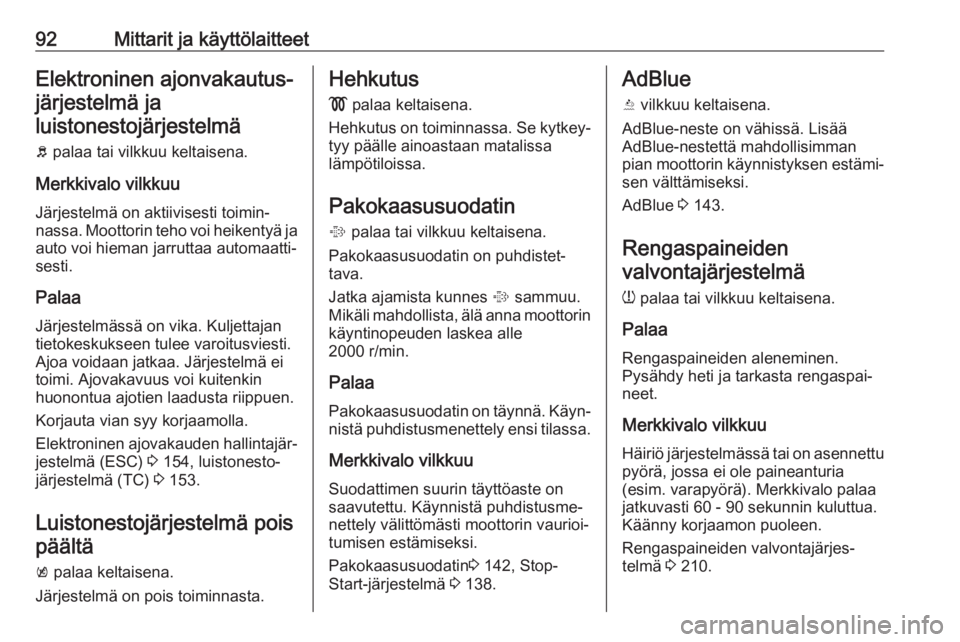

92Mittarit ja käyttölaitteetElektroninen ajonvakautus‐järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Merkkivalo vilkkuu Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja
auto voi hieman jarruttaa automaatti‐
sesti.
PalaaJärjestelmässä on vika. Kuljettajan
tietokeskukseen tulee varoitusviesti.
Ajoa voidaan jatkaa. Järjestelmä ei
toimi. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta vian syy korjaamolla.
Elektroninen ajovakauden hallintajär‐
jestelmä (ESC) 3 154, luistonesto‐
järjestelmä (TC) 3 153.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐ tyy päälle ainoastaan matalissa
lämpötiloissa.
Pakokaasusuodatin
% palaa tai vilkkuu keltaisena.
Pakokaasusuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Pakokaasusuodatin on täynnä. Käyn‐nistä puhdistusmenettely ensi tilassa.
Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Pakokaasusuodatin 3 142, Stop-
Start-järjestelmä 3 138.AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman
pian moottorin käynnistyksen estämi‐ sen välttämiseksi.
AdBlue 3 143.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen.
Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 210.

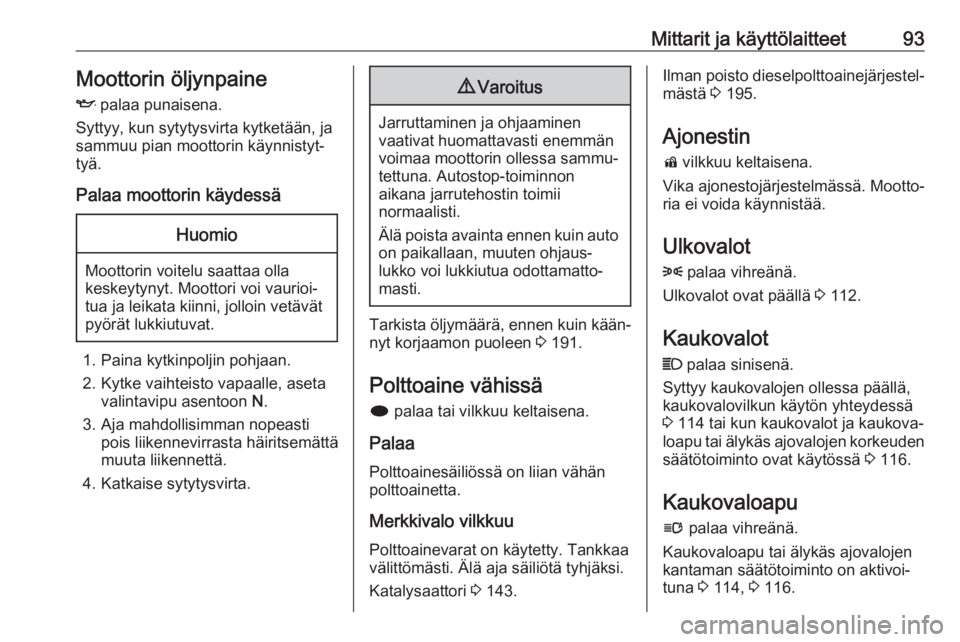

Mittarit ja käyttölaitteet93Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän voimaa moottorin ollessa sammu‐
tettuna. Autostop-toiminnon
aikana jarrutehostin toimii
normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 191.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 143.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 195.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voida käynnistää.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 112.
Kaukovalot
C palaa sinisenä.
Syttyy kaukovalojen ollessa päällä,
kaukovalovilkun käytön yhteydessä
3 114 tai kun kaukovalot ja kaukova‐
loapu tai älykäs ajovalojen korkeuden
säätötoiminto ovat käytössä 3 116.
Kaukovaloapu
l palaa vihreänä.
Kaukovaloapu tai älykäs ajovalojen
kantaman säätötoiminto on aktivoi‐
tuna 3 114, 3 116.

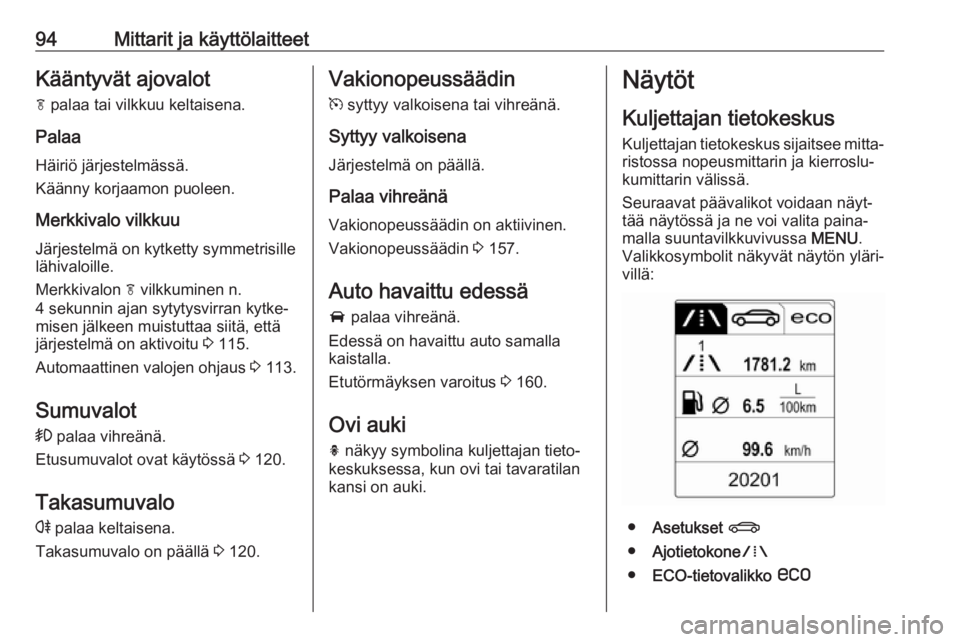

94Mittarit ja käyttölaitteetKääntyvät ajovalot
f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen n.
4 sekunnin ajan sytytysvirran kytke‐
misen jälkeen muistuttaa siitä, että
järjestelmä on aktivoitu 3 115.
Automaattinen valojen ohjaus 3 113.
Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat käytössä 3 120.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 120.Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä
Vakionopeussäädin on aktiivinen.
Vakionopeussäädin 3 157.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Etutörmäyksen varoitus 3 160.
Ovi auki
h näkyy symbolina kuljettajan tieto‐
keskuksessa, kun ovi tai tavaratilan
kansi on auki.Näytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus sijaitsee mitta‐ristossa nopeusmittarin ja kierroslu‐
kumittarin välissä.
Seuraavat päävalikot voidaan näyt‐
tää näytössä ja ne voi valita paina‐
malla suuntavilkkuvivussa MENU.
Valikkosymbolit näkyvät näytön yläri‐
villä:
● Asetukset X
● Ajotietokone W
● ECO-tietovalikko s

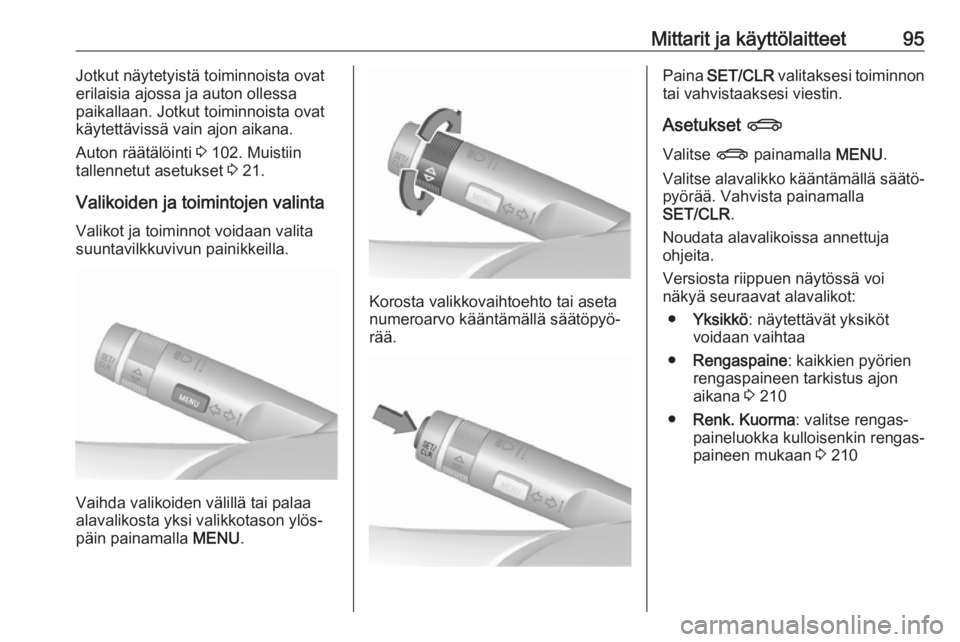

Mittarit ja käyttölaitteet95Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa
paikallaan. Jotkut toiminnoista ovat käytettävissä vain ajon aikana.
Auton räätälöinti 3 102. Muistiin
tallennetut asetukset 3 21.
Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda valikoiden välillä tai palaa
alavalikosta yksi valikkotason ylös‐ päin painamalla MENU.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.
Paina SET/CLR valitaksesi toiminnon
tai vahvistaaksesi viestin.
Asetukset X
Valitse X painamalla MENU.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR .
Noudata alavalikoissa annettuja
ohjeita.
Versiosta riippuen näytössä voi
näkyä seuraavat alavalikot:
● Yksikkö : näytettävät yksiköt
voidaan vaihtaa
● Rengaspaine : kaikkien pyörien
rengaspaineen tarkistus ajon
aikana 3 210
● Renk. Kuorma : valitse rengas‐
paineluokka kulloisenkin rengas‐
paineen mukaan 3 210

96Mittarit ja käyttölaitteet
●Öljyn jäljel. oleva käytt. : ilmaisee,
milloin moottoriöljy ja suodatin on
vaihdettava 3 85
● Nopeusvaroitus : jos ennalta
asetettu nopeus ylittyy, kuuluu
varoitusääni
● Liikennemerkkien tunnistus :
näyttää havaitut liikennemerkit
nykyisellä reittiosiolla 3 174
● Etäisyys seuranta : näyttää etäi‐
syyden edellä ajavaan autoon
3 162
Ajotietokone W
Valitse W painamalla MENU.
Valitse sivu kääntämällä säätöpyö‐
rää:Sivu 1:
● osamatkamittari 1
● keskikulutus 1 ● keskinopeus 1
Sivu 2: ● osamatkamittari 2
● keskikulutus 2 ● keskinopeus 2

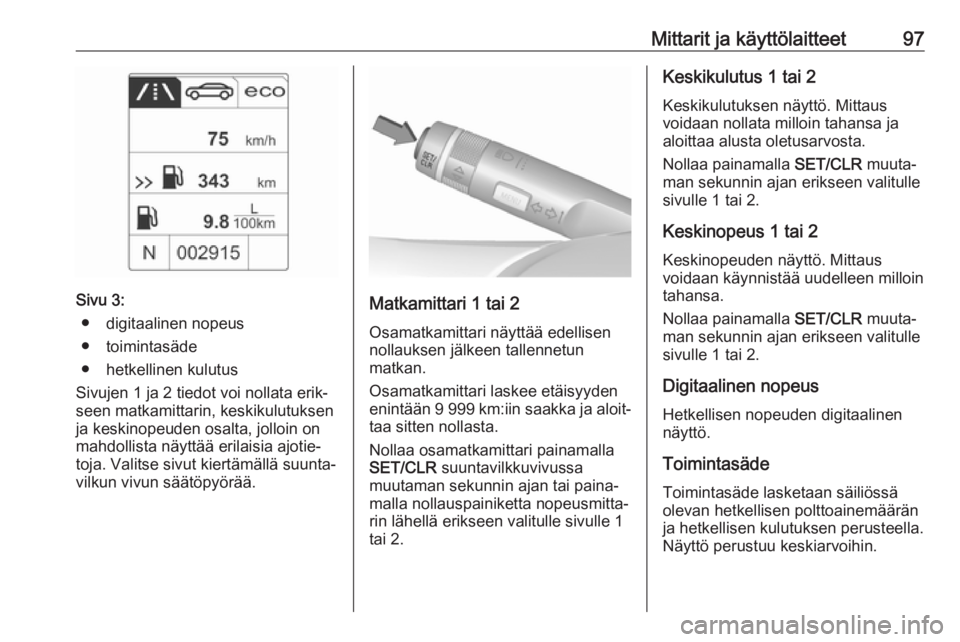

Mittarit ja käyttölaitteet97
Sivu 3:● digitaalinen nopeus
● toimintasäde
● hetkellinen kulutus
Sivujen 1 ja 2 tiedot voi nollata erik‐
seen matkamittarin, keskikulutuksen
ja keskinopeuden osalta, jolloin on
mahdollista näyttää erilaisia ajotie‐
toja. Valitse sivut kiertämällä suunta‐
vilkun vivun säätöpyörää.Matkamittari 1 tai 2
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun
matkan.
Osamatkamittari laskee etäisyyden
enintään 9 999 km:iin saakka ja aloit‐
taa sitten nollasta.
Nollaa osamatkamittari painamalla
SET/CLR suuntavilkkuvivussa
muutaman sekunnin ajan tai paina‐
malla nollauspainiketta nopeusmitta‐
rin lähellä erikseen valitulle sivulle 1
tai 2.
Keskikulutus 1 tai 2
Keskikulutuksen näyttö. Mittaus
voidaan nollata milloin tahansa ja
aloittaa alusta oletusarvosta.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan erikseen valitulle
sivulle 1 tai 2.
Keskinopeus 1 tai 2
Keskinopeuden näyttö. Mittaus
voidaan käynnistää uudelleen milloin
tahansa.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan erikseen valitulle
sivulle 1 tai 2.
Digitaalinen nopeus
Hetkellisen nopeuden digitaalinen
näyttö.
Toimintasäde Toimintasäde lasketaan säiliössäolevan hetkellisen polttoainemäärän
ja hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.

98Mittarit ja käyttölaitteetTankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Jos säiliössä on vähän polttoainetta, näyttöön tulee viesti.
Jos säiliö täytyy täyttää heti, näyttöön tulee varoitusviesti.
Lisäksi polttoainemittarin merkkivalo
i palaa tai vilkkuu 3 93.
Hetkellinen kulutus
Näyttää hetkellisen kulutuksen.
ECO-tietovalikko s
Valitse s painamalla MENU.Valitse sivu kääntämällä säätöpyö‐
rää:
● Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä numero on
osoitus ylösvaihtosuosituksesta
polttoaineen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy
segmenttinäytössä. Taloudellista
ajoa varten kaikki täytetyt palkit
tulee pitää Eco-alueella. Mitä
enemmän segmenttejä on täytet‐ tynä, sitä suurempi on auton polt‐ toaineenkulutus. Nykyinen kulu‐
tusarvo näkyy näytössä saman‐ aikaisesti.
● Suurkuluttajat : Lista päällä
olevista eniten virtaa kuluttavista
mukavuusvarusteista näkyy
laskevassa järjestyksessä.
Näytössä näkyy potentiaalinen
polttoainesäästö. Jos jokin luet‐
telossa oleva laite sammutetaan, se poistuu luettelosta ja kulutus‐
arvo päivitetään.
Epäsäännöllisissä ajo-olosuh‐
teissa takaikkunan lämmitys
otetaan automaattisesti käyttöön
moottorin kuorman lisäämiseksi.
Tällöin takaikkunan lämmityksen
ilmoitetaan olevan yksi suurim‐
mista tehon kuluttajista ilman
