OPEL CASCADA 2018.5 Priručnik za vlasnika (in Croatian)

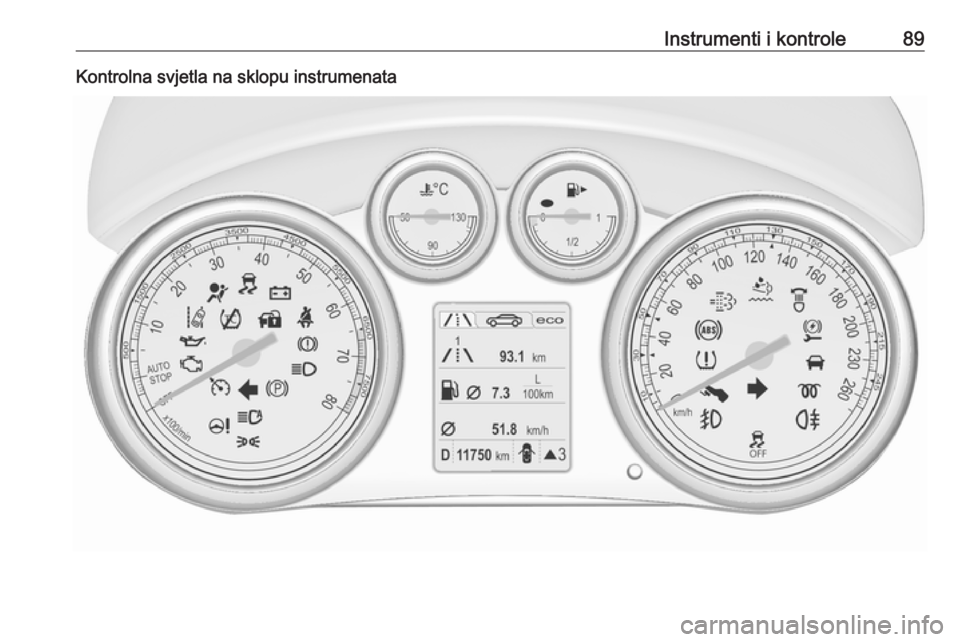

Instrumenti i kontrole89Kontrolna svjetla na sklopu instrumenata

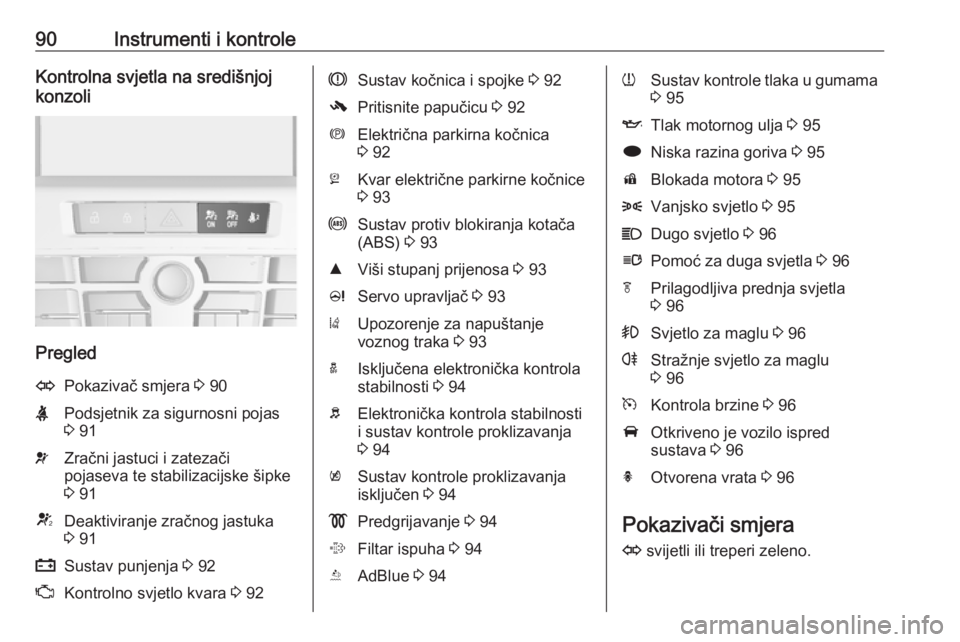

90Instrumenti i kontroleKontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 90XPodsjetnik za sigurnosni pojas
3 91vZračni jastuci i zatezači
pojaseva te stabilizacijske šipke
3 91VDeaktiviranje zračnog jastuka
3 91pSustav punjenja 3 92ZKontrolno svjetlo kvara 3 92RSustav kočnica i spojke 3 92-Pritisnite papučicu 3 92mElektrična parkirna kočnica
3 92jKvar električne parkirne kočnice
3 93uSustav protiv blokiranja kotača
(ABS) 3 93RViši stupanj prijenosa 3 93cServo upravljač 3 93)Upozorenje za napuštanje
voznog traka 3 93aIsključena elektronička kontrola
stabilnosti 3 94bElektronička kontrola stabilnosti
i sustav kontrole proklizavanja
3 94kSustav kontrole proklizavanja
isključen 3 94!Predgrijavanje 3 94%Filtar ispuha 3 94YAdBlue 3 94wSustav kontrole tlaka u gumama
3 95ITlak motornog ulja 3 95iNiska razina goriva 3 95dBlokada motora 3 958Vanjsko svjetlo 3 95CDugo svjetlo 3 96lPomoć za duga svjetla 3 96fPrilagodljiva prednja svjetla
3 96>Svjetlo za maglu 3 96rStražnje svjetlo za maglu
3 96mKontrola brzine 3 96AOtkriveno je vozilo ispred
sustava 3 96hOtvorena vrata 3 96
Pokazivači smjera
O svijetli ili treperi zeleno.

Instrumenti i kontrole91Kratko svijetliUključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog osigurača, kvar sijalice pokazivačasmjera na prikolici.
Zamjena sijalice 3 202, Osigurači
3 210.
Pokazivači smjera 3 123.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno.
k za suvozačevo sjedalo svijetli ili
treperi crveno, kada je sjedalo
zauzeto.Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se sigurnosni pojas ne pričvrsti.
Zračni jastuk, zatezačisigurnosnih pojaseva istabilizacijske šipke
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde . Ako ne svijetli, ne gasi se
nakon 4 sekunde ili svijetli tijekom
vožnje, postoji kvar u sustavu zračnih jastuka, na zatezaču sigurnosnog
pojasa ili stabilizacijskim šipkama
koje se mogu aktivirati. Zračni jastuci,
zatezači sigurnosnih pojaseva i
stabilizacijske šipke možda se neće
aktivirati u slučaju nesreće.Aktiviranje zatezača sigurnosnih
pojaseva, zračnih jastuka ili
stabilizacijskih šipki označeno je
stalno upaljenim kontrolnim svjetlom
v .9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zračni jastuci, zatezači pojaseva 3 58, 3 55.
Sustav zaštite kod prevrtanja 3 45.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 63.

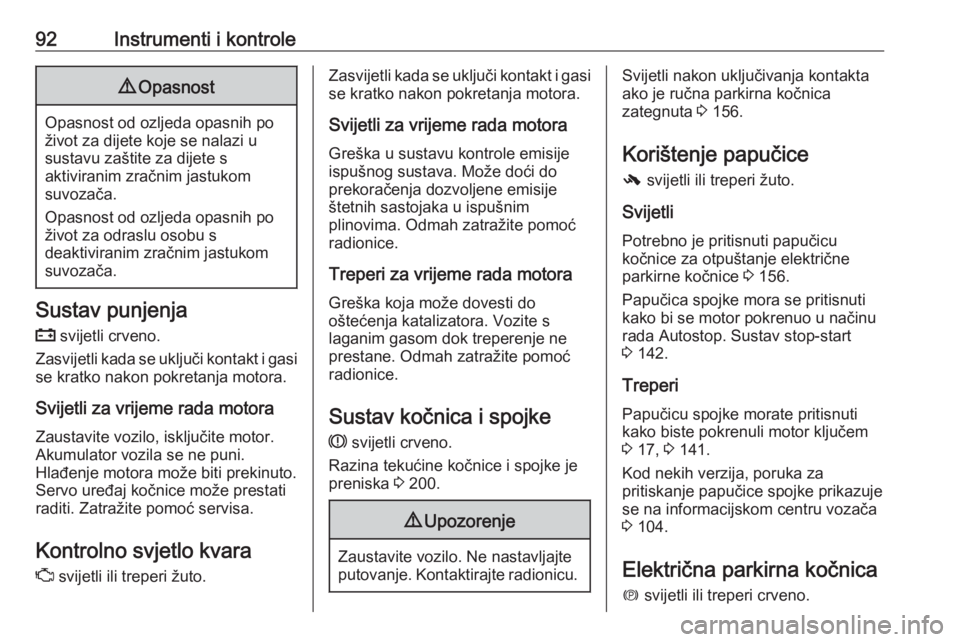

92Instrumenti i kontrole9Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 200.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 156.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Potrebno je pritisnuti papučicu
kočnice za otpuštanje električne
parkirne kočnice 3 156.
Papučica spojke mora se pritisnuti
kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 142.
Treperi
Papučicu spojke morate pritisnuti
kako biste pokrenuli motor ključem 3 17, 3 141.
Kod nekih verzija, poruka za
pritiskanje papučice spojke prikazuje
se na informacijskom centru vozača
3 104.
Električna parkirna kočnica
m svijetli ili treperi crveno.

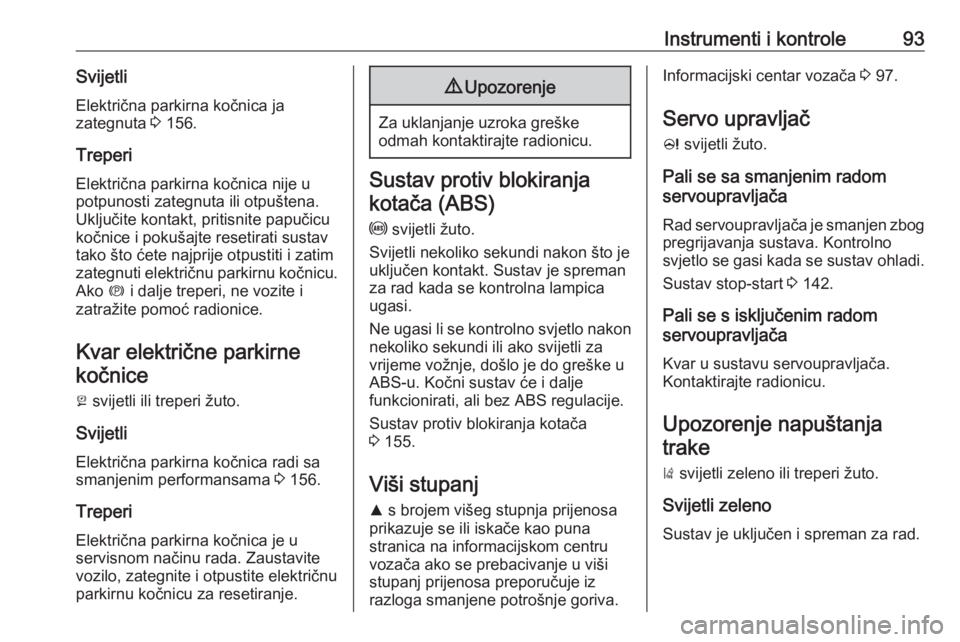

Instrumenti i kontrole93Svijetli
Električna parkirna kočnica ja zategnuta 3 156.
Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice
j svijetli ili treperi žuto.
Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 156.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 155.
Viši stupanj
R s brojem višeg stupnja prijenosa
prikazuje se ili iskače kao puna
stranica na informacijskom centru
vozača ako se prebacivanje u viši
stupanj prijenosa preporučuje iz
razloga smanjene potrošnje goriva.
Informacijski centar vozača 3 97.
Servo upravljač
c svijetli žuto.
Pali se sa smanjenim radom
servoupravljača
Rad servoupravljača je smanjen zbog pregrijavanja sustava. Kontrolno
svjetlo se gasi kada se sustav ohladi.
Sustav stop-start 3 142.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.
Upozorenje napuštanjatrake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.

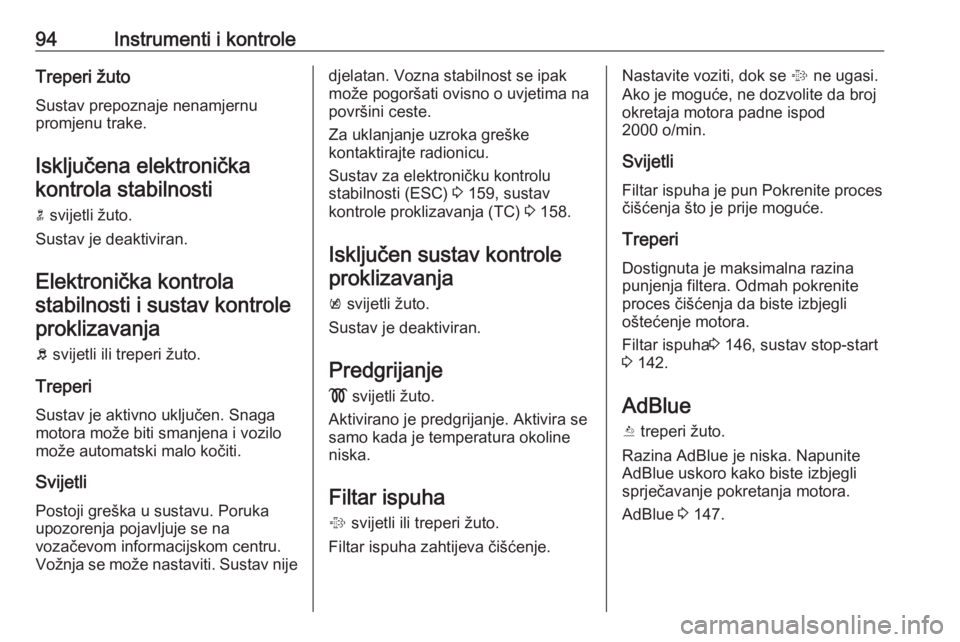

94Instrumenti i kontroleTreperi žuto
Sustav prepoznaje nenamjernu
promjenu trake.
Isključena elektroničkakontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja
b svijetli ili treperi žuto.
Treperi Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Svijetli
Postoji greška u sustavu. Poruka
upozorenja pojavljuje se na
vozačevom informacijskom centru.
Vožnja se može nastaviti. Sustav nijedjelatan. Vozna stabilnost se ipak
može pogoršati ovisno o uvjetima na
površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Sustav za elektroničku kontrolu
stabilnosti (ESC) 3 159, sustav
kontrole proklizavanja (TC) 3 158.
Isključen sustav kontrole
proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje
! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperatura okoline
niska.
Filtar ispuha % svijetli ili treperi žuto.
Filtar ispuha zahtijeva čišćenje.Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.
Svijetli
Filtar ispuha je pun Pokrenite proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtera. Odmah pokrenite proces čišćenja da biste izbjegli
oštećenje motora.
Filtar ispuha 3 146, sustav stop-start
3 142.
AdBlue
Y treperi žuto.
Razina AdBlue je niska. Napunite
AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.
AdBlue 3 147.

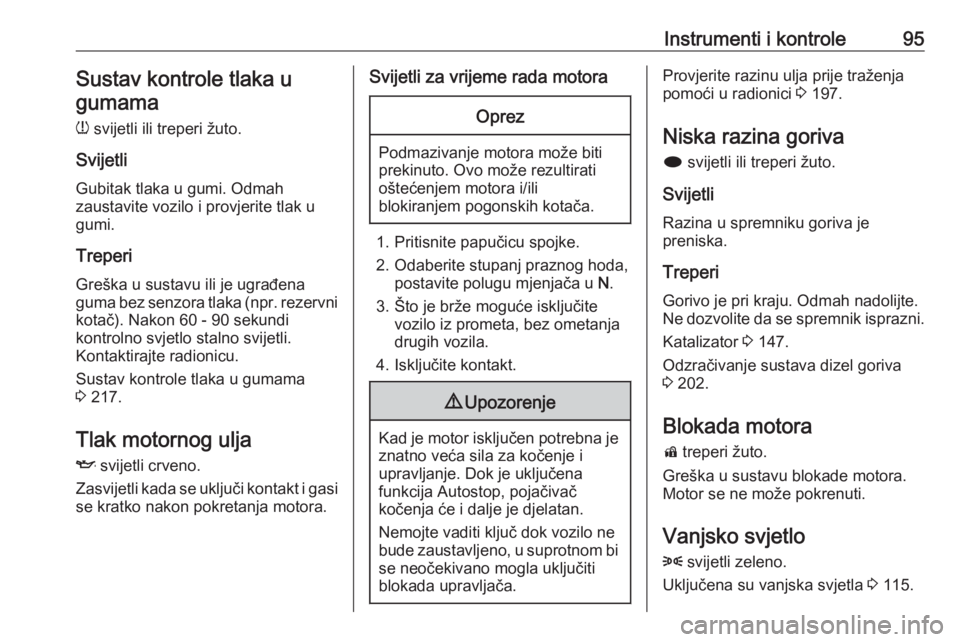

Instrumenti i kontrole95Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 217.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 197.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 147.
Odzračivanje sustava dizel goriva
3 202.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 115.

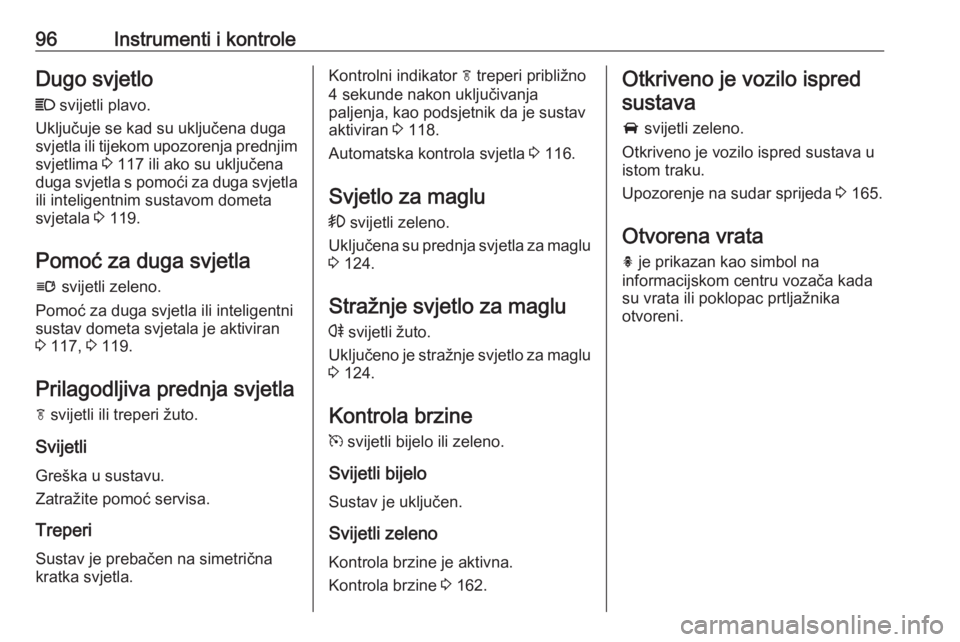

96Instrumenti i kontroleDugo svjetloC svijetli plavo.
Uključuje se kad su uključena duga
svjetla ili tijekom upozorenja prednjim
svjetlima 3 117 ili ako su uključena
duga svjetla s pomoći za duga svjetla
ili inteligentnim sustavom dometa
svjetala 3 119.
Pomoć za duga svjetla l svijetli zeleno.
Pomoć za duga svjetla ili inteligentni
sustav dometa svjetala je aktiviran
3 117, 3 119.
Prilagodljiva prednja svjetla
f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Zatražite pomoć servisa.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav aktiviran 3 118.
Automatska kontrola svjetla 3 116.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 124.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 124.
Kontrola brzine
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zelenoKontrola brzine je aktivna.
Kontrola brzine 3 162.Otkriveno je vozilo ispred
sustava
A svijetli zeleno.
Otkriveno je vozilo ispred sustava u
istom traku.
Upozorenje na sudar sprijeda 3 165.
Otvorena vrata
h je prikazan kao simbol na
informacijskom centru vozača kada
su vrata ili poklopac prtljažnika
otvoreni.

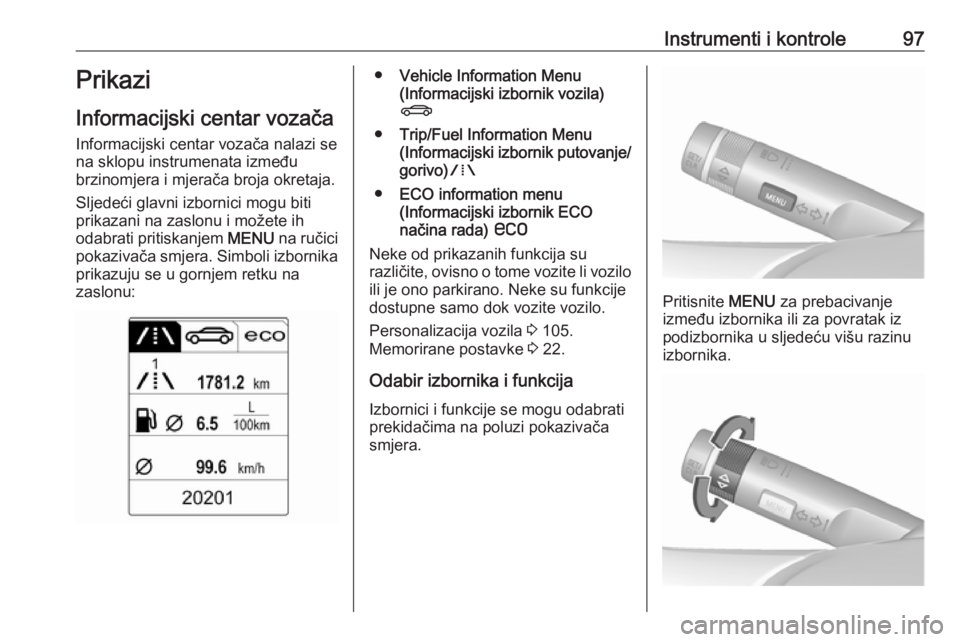

Instrumenti i kontrole97Prikazi
Informacijski centar vozača
Informacijski centar vozača nalazi se
na sklopu instrumenata između
brzinomjera i mjerača broja okretaja.
Sljedeći glavni izbornici mogu biti
prikazani na zaslonu i možete ih
odabrati pritiskanjem MENU na ručici
pokazivača smjera. Simboli izbornika prikazuju se u gornjem retku na
zaslonu:● Vehicle Information Menu
(Informacijski izbornik vozila)
X
● Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo) W
● ECO information menu
(Informacijski izbornik ECO
načina rada) s
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo
ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Personalizacija vozila 3 105.
Memorirane postavke 3 22.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU za prebacivanje
između izbornika ili za povratak iz podizbornika u sljedeću višu razinu
izbornika.

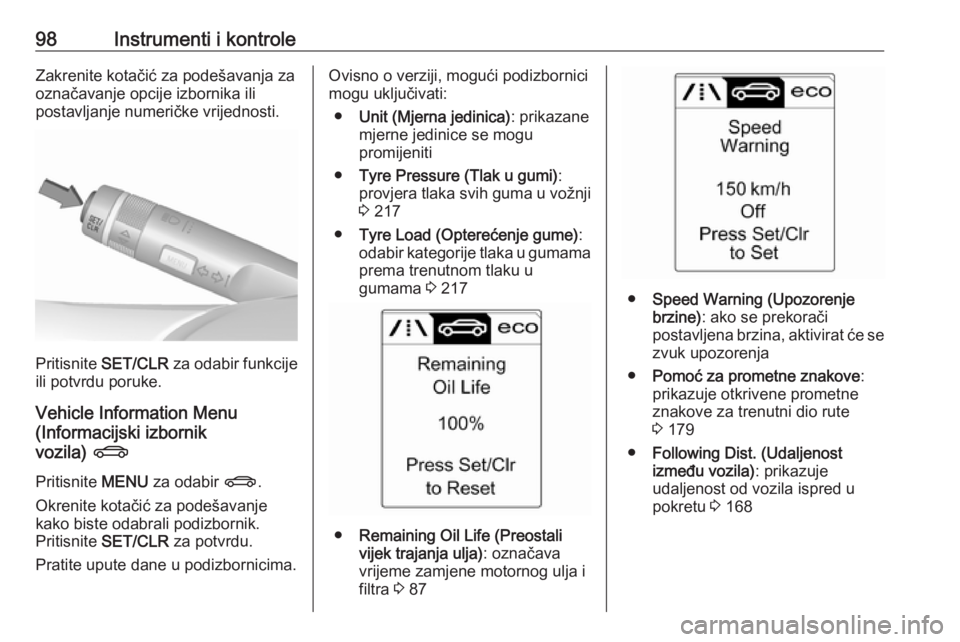

98Instrumenti i kontroleZakrenite kotačić za podešavanja za
označavanje opcije izbornika ili
postavljanje numeričke vrijednosti.
Pritisnite SET/CLR za odabir funkcije
ili potvrdu poruke.
Vehicle Information Menu
(Informacijski izbornik
vozila) X
Pritisnite MENU za odabir X.
Okrenite kotačić za podešavanje
kako biste odabrali podizbornik.
Pritisnite SET/CLR za potvrdu.
Pratite upute dane u podizbornicima.
Ovisno o verziji, mogući podizbornici
mogu uključivati:
● Unit (Mjerna jedinica) : prikazane
mjerne jedinice se mogu
promijeniti
● Tyre Pressure (Tlak u gumi) :
provjera tlaka svih guma u vožnji 3 217
● Tyre Load (Opterećenje gume) :
odabir kategorije tlaka u gumama prema trenutnom tlaku u
gumama 3 217
● Remaining Oil Life (Preostali
vijek trajanja ulja) : označava
vrijeme zamjene motornog ulja i
filtra 3 87
● Speed Warning (Upozorenje
brzine) : ako se prekorači
postavljena brzina, aktivirat će se
zvuk upozorenja
● Pomoć za prometne znakove :
prikazuje otkrivene prometne
znakove za trenutni dio rute
3 179
● Following Dist. (Udaljenost
između vozila) : prikazuje
udaljenost od vozila ispred u pokretu 3 168
