OPEL CASCADA 2018.5 Uputstvo za upotrebu (in Serbian)
Manufacturer: OPEL, Model Year: 2018.5, Model line: CASCADA, Model: OPEL CASCADA 2018.5Pages: 281, PDF Size: 7.94 MB
Page 131 of 281

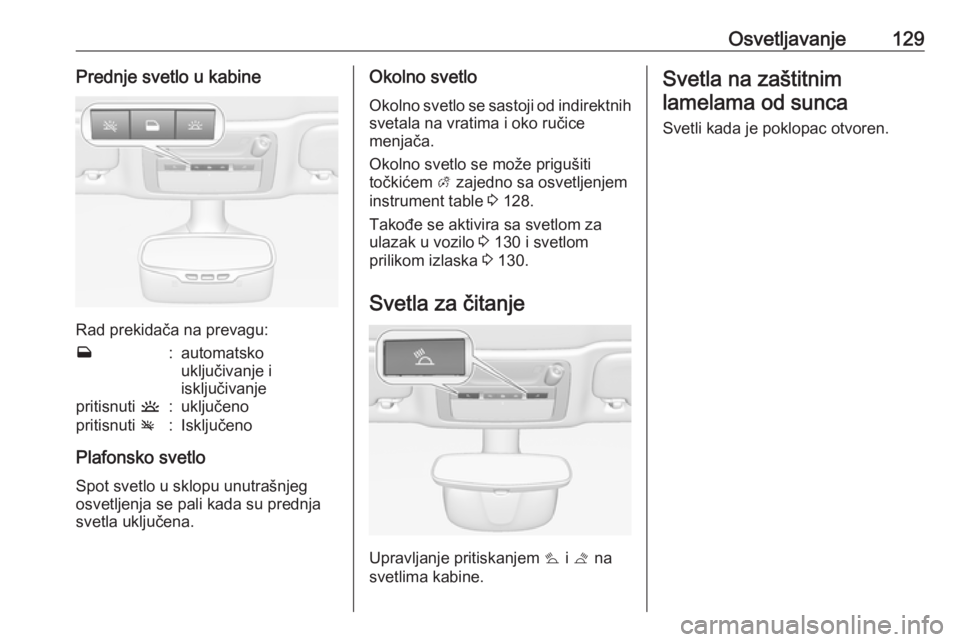

Osvetljavanje129Prednje svetlo u kabine
Rad prekidača na prevagu:
w:automatsko
uključivanje i
isključivanjepritisnuti u:uključenopritisnuti v:Isključeno
Plafonsko svetlo
Spot svetlo u sklopu unutrašnjeg
osvetljenja se pali kada su prednja
svetla uključena.
Okolno svetlo
Okolno svetlo se sastoji od indirektnih
svetala na vratima i oko ručice
menjača.
Okolno svetlo se može prigušiti
točkićem A zajedno sa osvetljenjem
instrument table 3 128.
Takođe se aktivira sa svetlom za
ulazak u vozilo 3 130 i svetlom
prilikom izlaska 3 130.
Svetla za čitanje
Upravljanje pritiskanjem s i t na
svetlima kabine.
Svetla na zaštitnim
lamelama od sunca
Svetli kada je poklopac otvoren.
Page 132 of 281

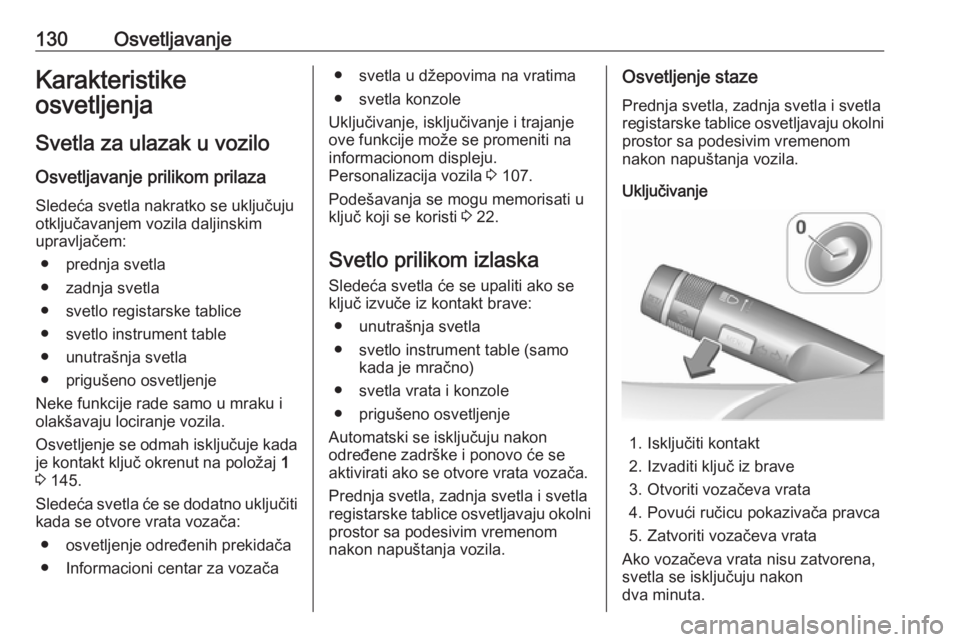

130OsvetljavanjeKarakteristike
osvetljenja
Svetla za ulazak u vozilo
Osvetljavanje prilikom prilaza
Sledeća svetla nakratko se uključuju
otključavanjem vozila daljinskim
upravljačem:
● prednja svetla
● zadnja svetla
● svetlo registarske tablice
● svetlo instrument table
● unutrašnja svetla
● prigušeno osvetljenje
Neke funkcije rade samo u mraku i
olakšavaju lociranje vozila.
Osvetljenje se odmah isključuje kada je kontakt ključ okrenut na položaj 1
3 145.
Sledeća svetla će se dodatno uključiti
kada se otvore vrata vozača:
● osvetljenje određenih prekidača
● Informacioni centar za vozača● svetla u džepovima na vratima
● svetla konzole
Uključivanje, isključivanje i trajanje
ove funkcije može se promeniti na
informacionom displeju.
Personalizacija vozila 3 107.
Podešavanja se mogu memorisati u
ključ koji se koristi 3 22.
Svetlo prilikom izlaska Sledeća svetla će se upaliti ako se
ključ izvuče iz kontakt brave:
● unutrašnja svetla
● svetlo instrument table (samo kada je mračno)
● svetla vrata i konzole
● prigušeno osvetljenje
Automatski se isključuju nakon
određene zadrške i ponovo će se
aktivirati ako se otvore vrata vozača.
Prednja svetla, zadnja svetla i svetla
registarske tablice osvetljavaju okolni prostor sa podesivim vremenom
nakon napuštanja vozila.Osvetljenje staze
Prednja svetla, zadnja svetla i svetla
registarske tablice osvetljavaju okolni
prostor sa podesivim vremenom
nakon napuštanja vozila.
Uključivanje
1. Isključiti kontakt
2. Izvaditi ključ iz brave
3. Otvoriti vozačeva vrata
4. Povući ručicu pokazivača pravca
5. Zatvoriti vozačeva vrata
Ako vozačeva vrata nisu zatvorena, svetla se isključuju nakon
dva minuta.
Page 133 of 281

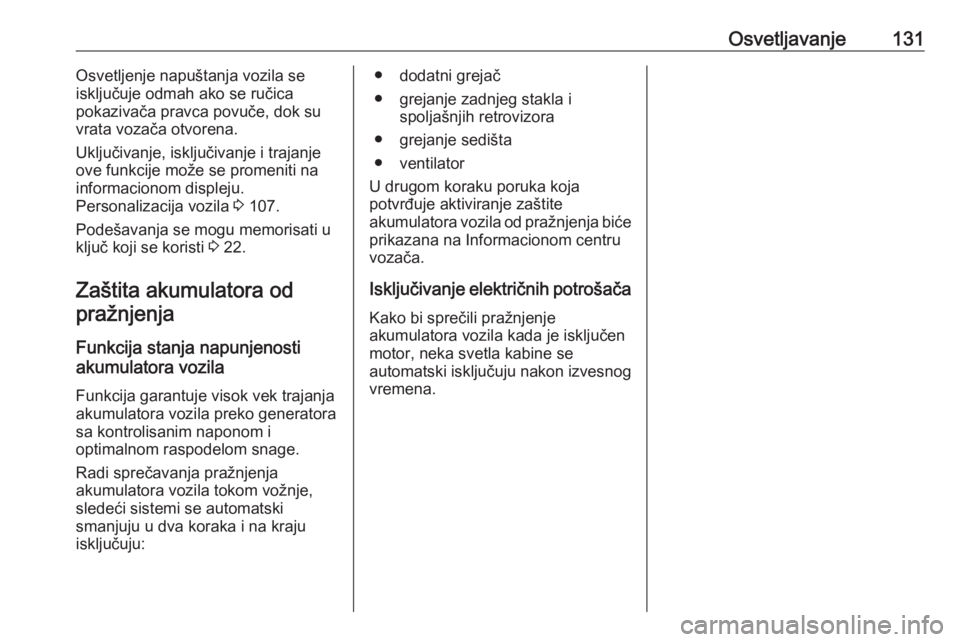

Osvetljavanje131Osvetljenje napuštanja vozila se
isključuje odmah ako se ručica
pokazivača pravca povuče, dok su
vrata vozača otvorena.
Uključivanje, isključivanje i trajanje ove funkcije može se promeniti na
informacionom displeju.
Personalizacija vozila 3 107.
Podešavanja se mogu memorisati u
ključ koji se koristi 3 22.
Zaštita akumulatora od pražnjenja
Funkcija stanja napunjenosti
akumulatora vozila
Funkcija garantuje visok vek trajanja
akumulatora vozila preko generatora
sa kontrolisanim naponom i
optimalnom raspodelom snage.
Radi sprečavanja pražnjenja
akumulatora vozila tokom vožnje,
sledeći sistemi se automatski
smanjuju u dva koraka i na kraju
isključuju:● dodatni grejač
● grejanje zadnjeg stakla i spoljašnjih retrovizora
● grejanje sedišta
● ventilator
U drugom koraku poruka koja
potvrđuje aktiviranje zaštite
akumulatora vozila od pražnjenja biće
prikazana na Informacionom centru
vozača.
Isključivanje električnih potrošača Kako bi sprečili pražnjenje
akumulatora vozila kada je isključen
motor, neka svetla kabine se
automatski isključuju nakon izvesnog vremena.
Page 134 of 281

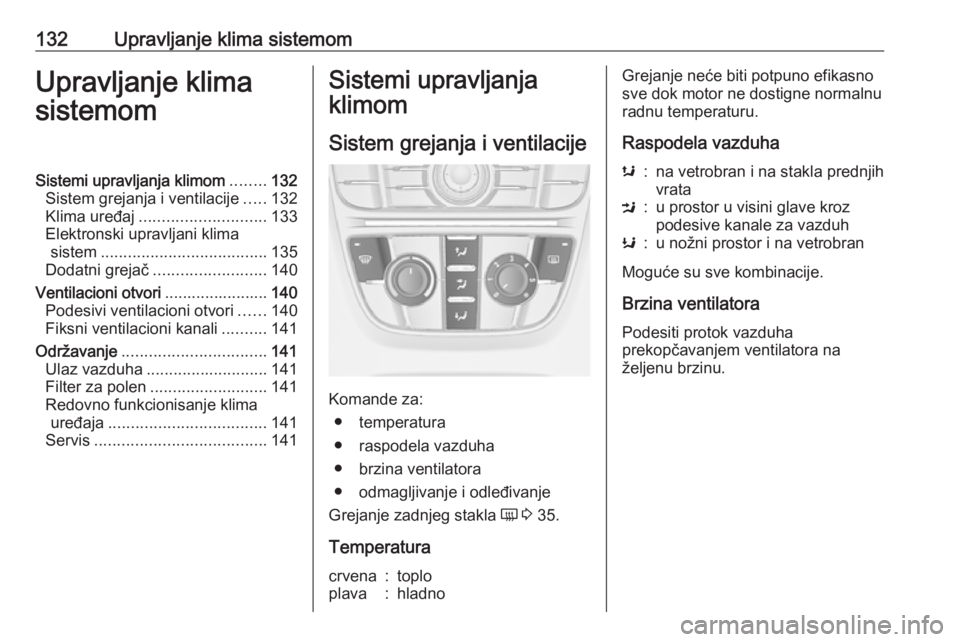

132Upravljanje klima sistemomUpravljanje klima
sistemomSistemi upravljanja klimom ........132
Sistem grejanja i ventilacije .....132
Klima uređaj ............................ 133
Elektronski upravljani klima sistem ..................................... 135
Dodatni grejač ......................... 140
Ventilacioni otvori .......................140
Podesivi ventilacioni otvori ......140
Fiksni ventilacioni kanali ..........141
Održavanje ................................ 141
Ulaz vazduha ........................... 141
Filter za polen .......................... 141
Redovno funkcionisanje klima
uređaja ................................... 141
Servis ...................................... 141Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ● temperatura
● raspodela vazduha
● brzina ventilatora
● odmagljivanje i odleđivanje
Grejanje zadnjeg stakla Ü 3 35.
Temperatura
crvena:toploplava:hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduhas:na vetrobran i na stakla prednjih
vrataM:u prostor u visini glave kroz
podesive kanale za vazduhK:u nožni prostor i na vetrobran
Moguće su sve kombinacije.
Brzina ventilatora Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.
Page 135 of 281

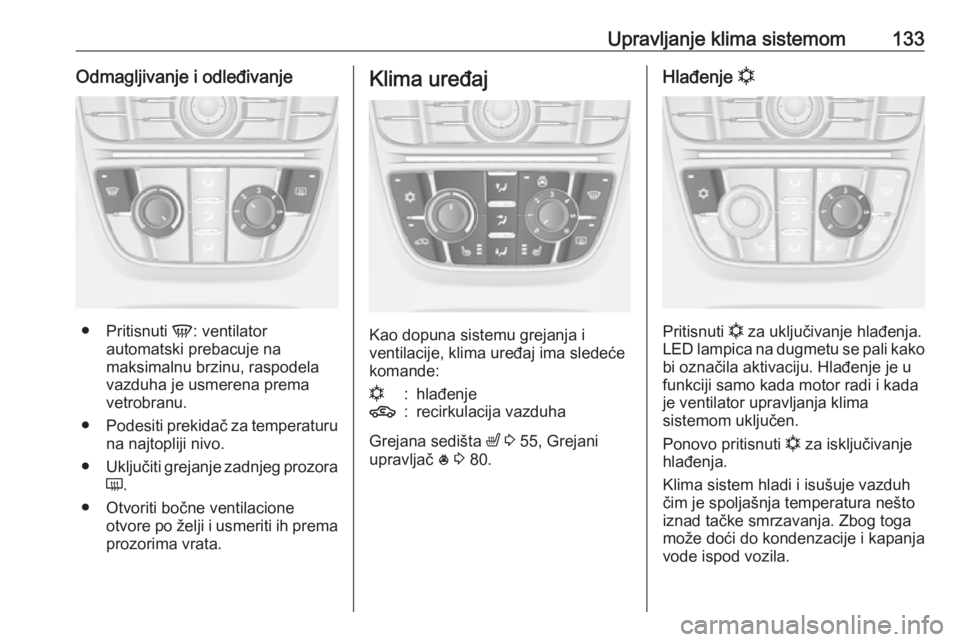

Upravljanje klima sistemom133Odmagljivanje i odleđivanje
●Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Uključiti grejanje zadnjeg prozora
Ü .
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n:hlađenje4:recirkulacija vazduha
Grejana sedišta ß 3 55, Grejani
upravljač * 3 80.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
LED lampica na dugmetu se pali kako
bi označila aktivaciju. Hlađenje je u
funkciji samo kada motor radi i kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.
Page 136 of 281

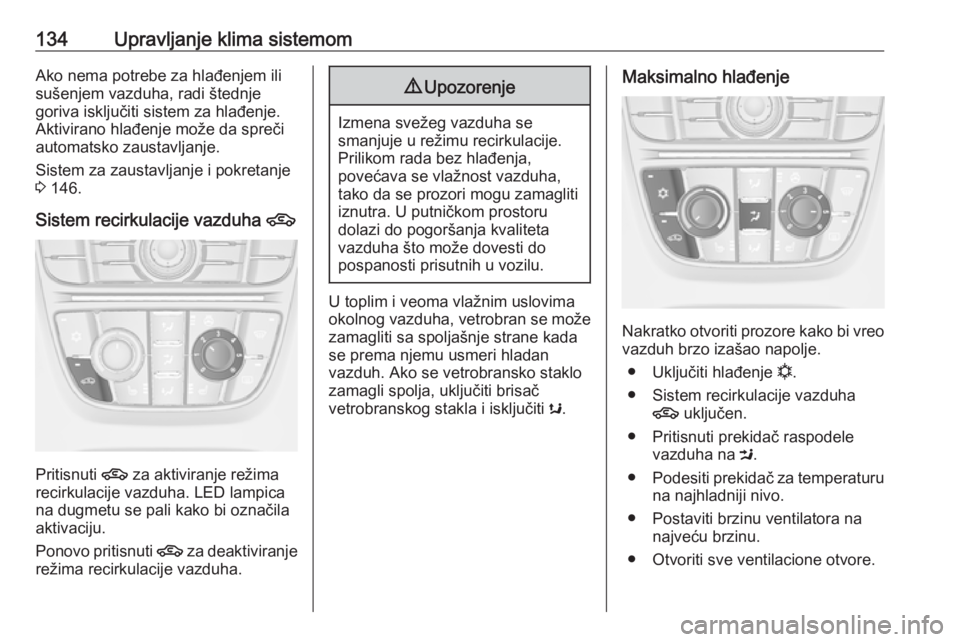

134Upravljanje klima sistemomAko nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje može da spreči
automatsko zaustavljanje.
Sistem za zaustavljanje i pokretanje
3 146.
Sistem recirkulacije vazduha 4
Pritisnuti
4 za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.
Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije vazduha.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
se prema njemu usmeri hladan
vazduh. Ako se vetrobransko staklo
zamagli spolja, uključiti brisač
vetrobranskog stakla i isključiti s.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo
vazduh brzo izašao napolje.
● Uključiti hlađenje n.
● Sistem recirkulacije vazduha 4 uključen.
● Pritisnuti prekidač raspodele vazduha na M.
● Podesiti prekidač za temperaturu
na najhladniji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Otvoriti sve ventilacione otvore.
Page 137 of 281

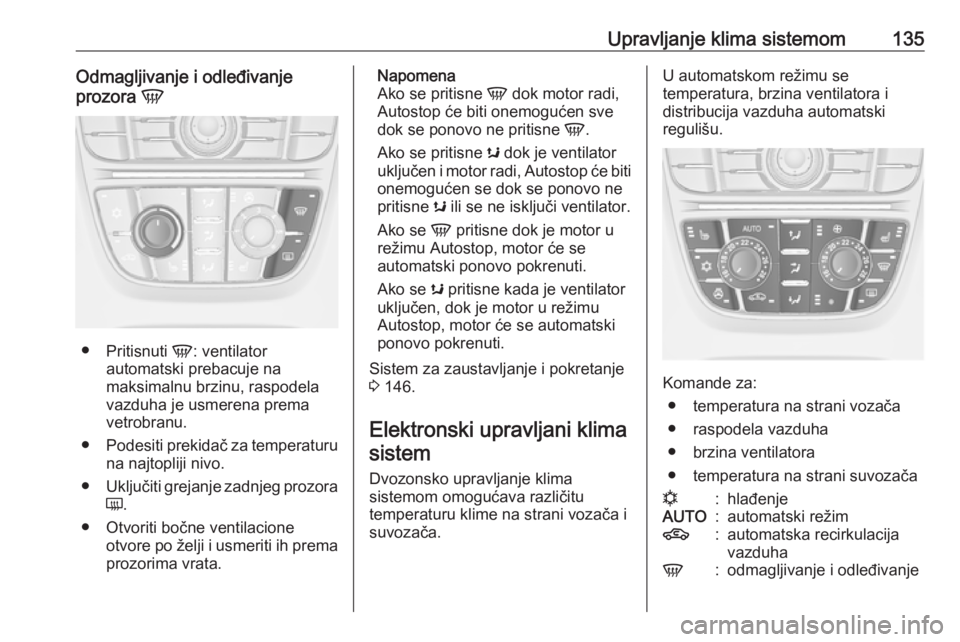

Upravljanje klima sistemom135Odmagljivanje i odleđivanje
prozora V
●
Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Uključiti grejanje zadnjeg prozora
Ü .
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne s dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne s ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se s pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 146.
Elektronski upravljani klima sistem
Dvozonsko upravljanje klima
sistemom omogućava različitu
temperaturu klime na strani vozača i
suvozača.U automatskom režimu se
temperatura, brzina ventilatora i
distribucija vazduha automatski
regulišu.
Komande za:
● temperatura na strani vozača
● raspodela vazduha
● brzina ventilatora
● temperatura na strani suvozača
n:hlađenjeAUTO:automatski režim4:automatska recirkulacija
vazduhaV:odmagljivanje i odleđivanje
Page 138 of 281

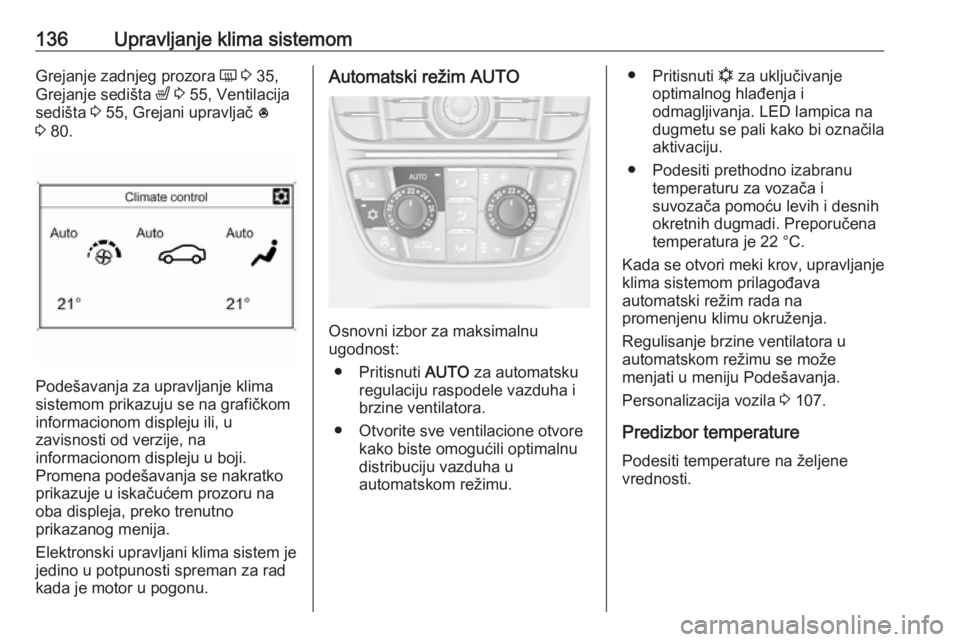

136Upravljanje klima sistemomGrejanje zadnjeg prozora Ü 3 35,
Grejanje sedišta ß 3 55, Ventilacija
sedišta 3 55, Grejani upravljač *
3 80.
Podešavanja za upravljanje klima
sistemom prikazuju se na grafičkom
informacionom displeju ili, u
zavisnosti od verzije, na
informacionom displeju u boji.
Promena podešavanja se nakratko
prikazuje u iskačućem prozoru na oba displeja, preko trenutno
prikazanog menija.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
Automatski režim AUTO
Osnovni izbor za maksimalnu
ugodnost:
● Pritisnuti AUTO za automatsku
regulaciju raspodele vazduha i
brzine ventilatora.
● Otvorite sve ventilacione otvore kako biste omogućili optimalnudistribuciju vazduha u
automatskom režimu.
● Pritisnuti n za uključivanje
optimalnog hlađenja i
odmagljivanja. LED lampica na
dugmetu se pali kako bi označila
aktivaciju.
● Podesiti prethodno izabranu temperaturu za vozača i
suvozača pomoću levih i desnih
okretnih dugmadi. Preporučena
temperatura je 22 °C.
Kada se otvori meki krov, upravljanje
klima sistemom prilagođava
automatski režim rada na
promenjenu klimu okruženja.
Regulisanje brzine ventilatora u
automatskom režimu se može
menjati u meniju Podešavanja.
Personalizacija vozila 3 107.
Predizbor temperature Podesiti temperature na željene
vrednosti.
Page 139 of 281

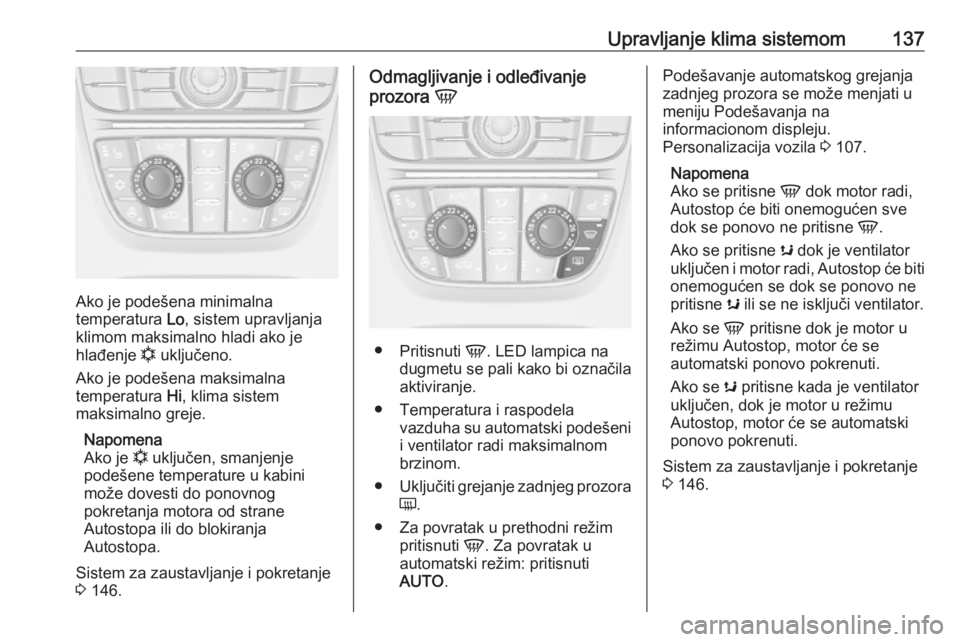

Upravljanje klima sistemom137
Ako je podešena minimalna
temperatura Lo, sistem upravljanja
klimom maksimalno hladi ako je
hlađenje n uključeno.
Ako je podešena maksimalna
temperatura Hi, klima sistem
maksimalno greje.
Napomena
Ako je n uključen, smanjenje
podešene temperature u kabini
može dovesti do ponovnog
pokretanja motora od strane
Autostopa ili do blokiranja
Autostopa.
Sistem za zaustavljanje i pokretanje
3 146.
Odmagljivanje i odleđivanje
prozora V
●
Pritisnuti V. LED lampica na
dugmetu se pali kako bi označila
aktiviranje.
● Temperatura i raspodela vazduha su automatski podešenii ventilator radi maksimalnom
brzinom.
● Uključiti grejanje zadnjeg prozora
Ü .
● Za povratak u prethodni režim pritisnuti V. Za povratak u
automatski režim: pritisnuti
AUTO .
Podešavanje automatskog grejanja
zadnjeg prozora se može menjati u
meniju Podešavanja na
informacionom displeju.
Personalizacija vozila 3 107.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne s dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne s ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se s pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 146.
Page 140 of 281

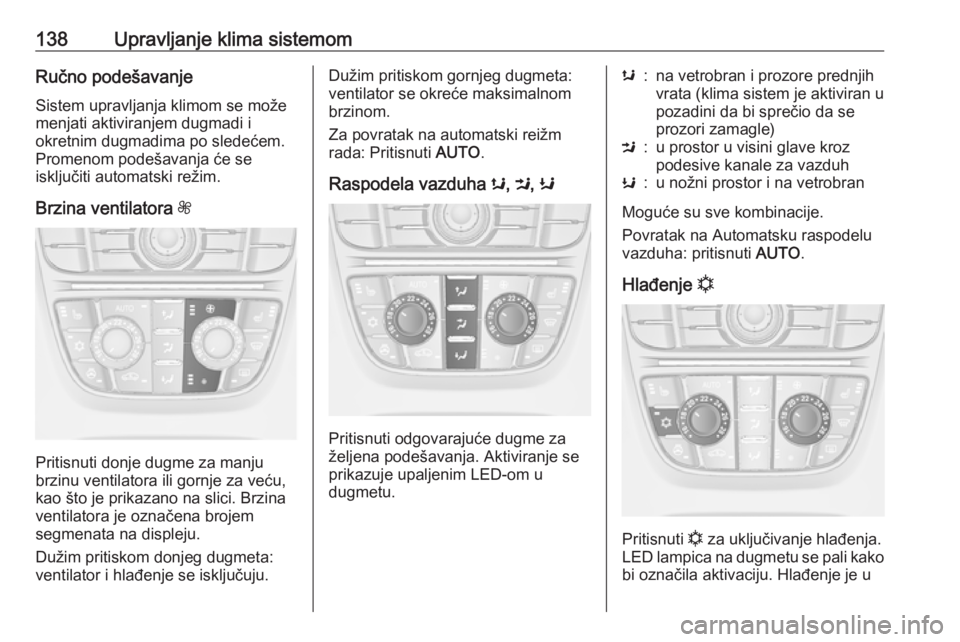

138Upravljanje klima sistemomRučno podešavanje
Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.
Brzina ventilatora Z
Pritisnuti donje dugme za manju
brzinu ventilatora ili gornje za veću,
kao što je prikazano na slici. Brzina
ventilatora je označena brojem
segmenata na displeju.
Dužim pritiskom donjeg dugmeta:
ventilator i hlađenje se isključuju.
Dužim pritiskom gornjeg dugmeta:
ventilator se okreće maksimalnom
brzinom.
Za povratak na automatski reižm
rada: Pritisnuti AUTO.
Raspodela vazduha s, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. Aktiviranje se
prikazuje upaljenim LED-om u
dugmetu.
s:na vetrobran i prozore prednjih
vrata (klima sistem je aktiviran u
pozadini da bi sprečio da se
prozori zamagle)M:u prostor u visini glave kroz
podesive kanale za vazduhK:u nožni prostor i na vetrobran
Moguće su sve kombinacije.
Povratak na Automatsku raspodelu
vazduha: pritisnuti AUTO.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
LED lampica na dugmetu se pali kako
bi označila aktivaciju. Hlađenje je u
