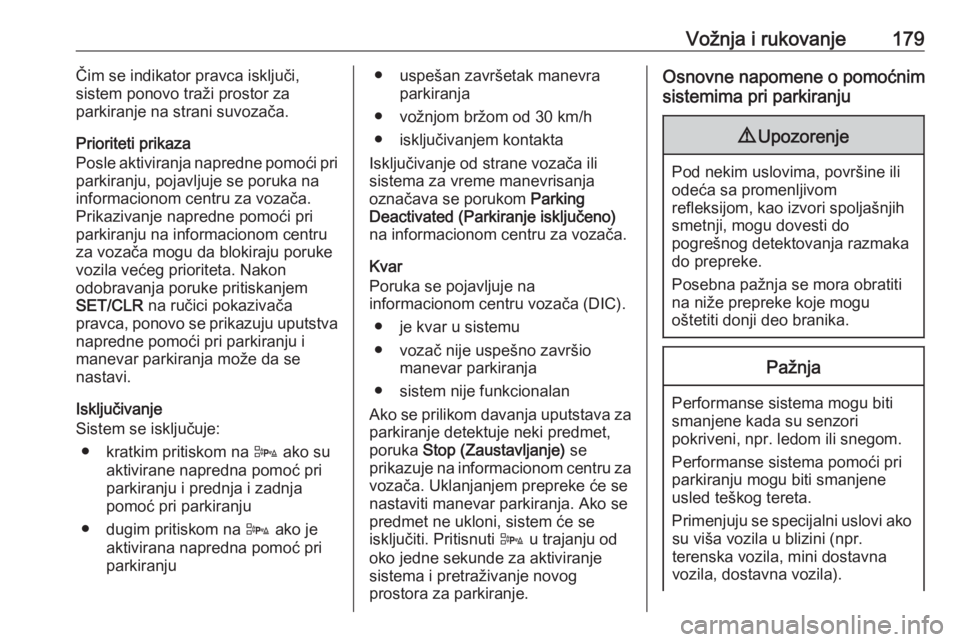

Vožnja i rukovanje179Čim se indikator pravca isključi,
sistem ponovo traži prostor za
parkiranje na strani suvozača.
Prioriteti prikaza
Posle aktiviranja napredne pomoći pri
parkiranju, pojavljuje se poruka na informacionom centru za vozača.
Prikazivanje napredne pomoći pri
parkiranju na informacionom centru
za vozača mogu da blokiraju poruke vozila većeg prioriteta. Nakon
odobravanja poruke pritiskanjem
SET/CLR na ručici pokazivača
pravca, ponovo se prikazuju uputstva napredne pomoći pri parkiranju i
manevar parkiranja može da se
nastavi.
Isključivanje
Sistem se isključuje:
● kratkim pritiskom na D ako su
aktivirane napredna pomoć pri
parkiranju i prednja i zadnja
pomoć pri parkiranju
● dugim pritiskom na D ako je
aktivirana napredna pomoć pri
parkiranju● uspešan završetak manevra parkiranja
● vožnjom bržom od 30 km/h
● isključivanjem kontakta
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se porukom Parking
Deactivated (Parkiranje isključeno)
na informacionom centru za vozača.
Kvar
Poruka se pojavljuje na
informacionom centru vozača (DIC).
● je kvar u sistemu
● vozač nije uspešno završio manevar parkiranja
● sistem nije funkcionalan
Ako se prilikom davanja uputstava za parkiranje detektuje neki predmet,
poruka Stop (Zaustavljanje) se
prikazuje na informacionom centru za
vozača. Uklanjanjem prepreke će se
nastaviti manevar parkiranja. Ako se
predmet ne ukloni, sistem će se
isključiti. Pritisnuti D u trajanju od
oko jedne sekunde za aktiviranje
sistema i pretraživanje novog
prostora za parkiranje.Osnovne napomene o pomoćnim
sistemima pri parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.
Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).

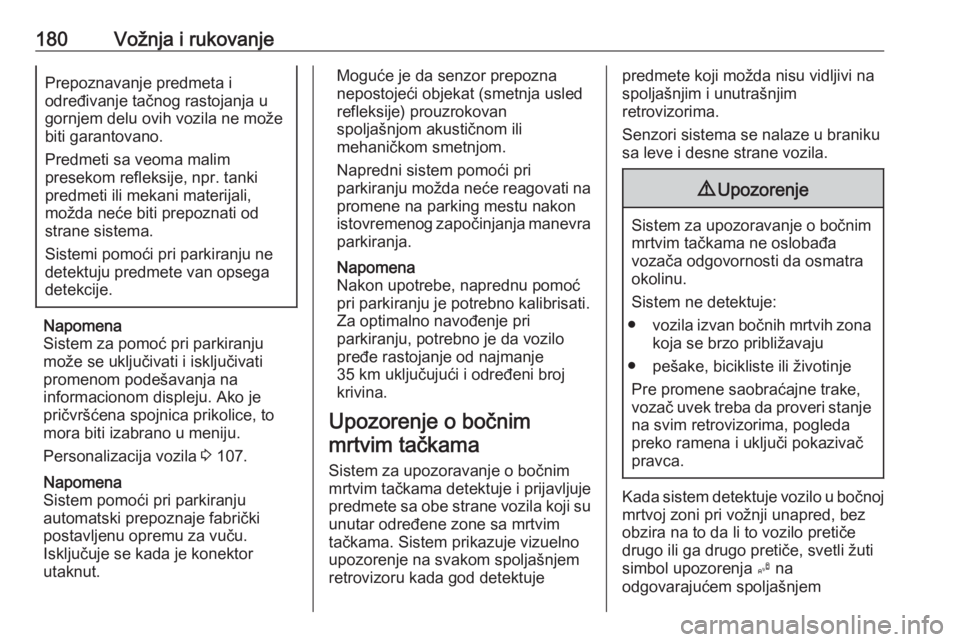

180Vožnja i rukovanjePrepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Sistem za pomoć pri parkiranju
može se uključivati i isključivati
promenom podešavanja na
informacionom displeju. Ako je
pričvršćena spojnica prikolice, to
mora biti izabrano u meniju.
Personalizacija vozila 3 107.
Napomena
Sistem pomoći pri parkiranju
automatski prepoznaje fabrički
postavljenu opremu za vuču.
Isključuje se kada je konektor
utaknut.
Moguće je da senzor prepozna nepostojeći objekat (smetnja usled
refleksije) prouzrokovan
spoljašnjom akustičnom ili
mehaničkom smetnjom.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na promene na parking mestu nakon
istovremenog započinjanja manevra parkiranja.
Napomena
Nakon upotrebe, naprednu pomoć
pri parkiranju je potrebno kalibrisati.
Za optimalno navođenje pri
parkiranju, potrebno je da vozilo pređe rastojanje od najmanje
35 km uključujući i određeni broj
krivina.
Upozorenje o bočnim
mrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje
predmete sa obe strane vozila koji su unutar određene zone sa mrtvim
tačkama. Sistem prikazuje vizuelno
upozorenje na svakom spoljašnjem
retrovizoru kada god detektujepredmete koji možda nisu vidljivi na
spoljašnjim i unutrašnjim
retrovizorima.
Senzori sistema se nalaze u braniku
sa leve i desne strane vozila.9 Upozorenje
Sistem za upozoravanje o bočnim
mrtvim tačkama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje:
● vozila izvan bočnih mrtvih zona
koja se brzo približavaju
● pešake, bicikliste ili životinje Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Kada sistem detektuje vozilo u bočnoj
mrtvoj zoni pri vožnji unapred, bez
obzira na to da li to vozilo pretiče
drugo ili ga drugo pretiče, svetli žuti
simbol upozorenja B na
odgovarajućem spoljašnjem

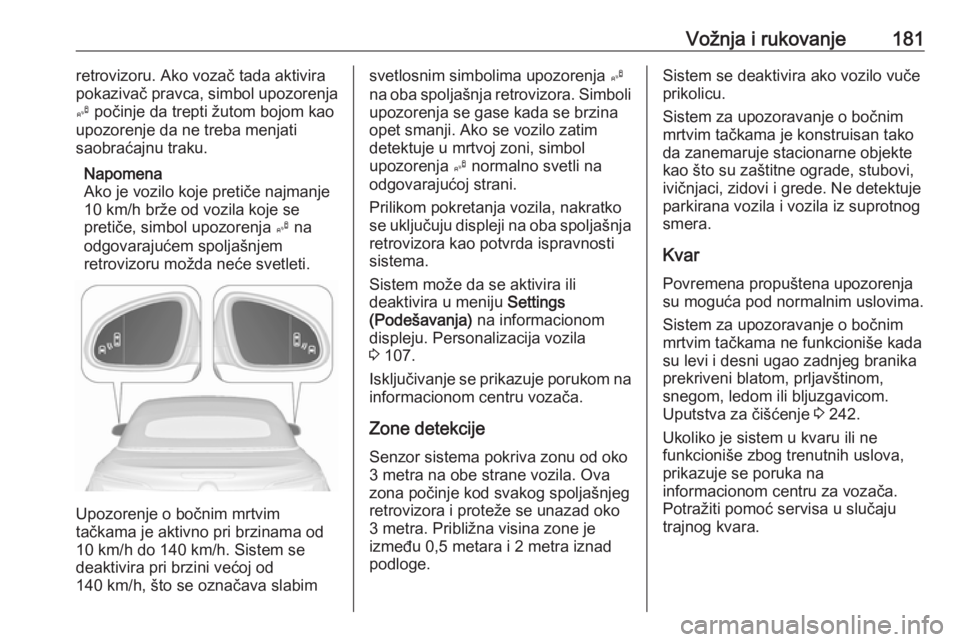

Vožnja i rukovanje181retrovizoru. Ako vozač tada aktivira
pokazivač pravca, simbol upozorenja
B počinje da trepti žutom bojom kao
upozorenje da ne treba menjati
saobraćajnu traku.
Napomena
Ako je vozilo koje pretiče najmanje
10 km/h brže od vozila koje se
pretiče, simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru možda neće svetleti.
Upozorenje o bočnim mrtvim
tačkama je aktivno pri brzinama od
10 km/h do 140 km/h. Sistem se
deaktivira pri brzini većoj od
140 km/h, što se označava slabim
svetlosnim simbolima upozorenja B
na oba spoljašnja retrovizora. Simboli upozorenja se gase kada se brzinaopet smanji. Ako se vozilo zatim
detektuje u mrtvoj zoni, simbol
upozorenja B normalno svetli na
odgovarajućoj strani.
Prilikom pokretanja vozila, nakratko
se uključuju displeji na oba spoljašnja
retrovizora kao potvrda ispravnosti
sistema.
Sistem može da se aktivira ili
deaktivira u meniju Settings
(Podešavanja) na informacionom
displeju. Personalizacija vozila 3 107.
Isključivanje se prikazuje porukom na informacionom centru vozača.
Zone detekcije
Senzor sistema pokriva zonu od oko
3 metra na obe strane vozila. Ova
zona počinje kod svakog spoljašnjeg retrovizora i proteže se unazad oko
3 metra. Približna visina zone je
između 0,5 metara i 2 metra iznad
podloge.Sistem se deaktivira ako vozilo vuče
prikolicu.
Sistem za upozoravanje o bočnim
mrtvim tačkama je konstruisan tako
da zanemaruje stacionarne objekte
kao što su zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.
Kvar
Povremena propuštena upozorenja
su moguća pod normalnim uslovima.
Sistem za upozoravanje o bočnim
mrtvim tačkama ne funkcioniše kada
su levi i desni ugao zadnjeg branika
prekriveni blatom, prljavštinom,
snegom, ledom ili bljuzgavicom.
Uputstva za čišćenje 3 242.
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača.
Potražiti pomoć servisa u slučaju
trajnog kvara.

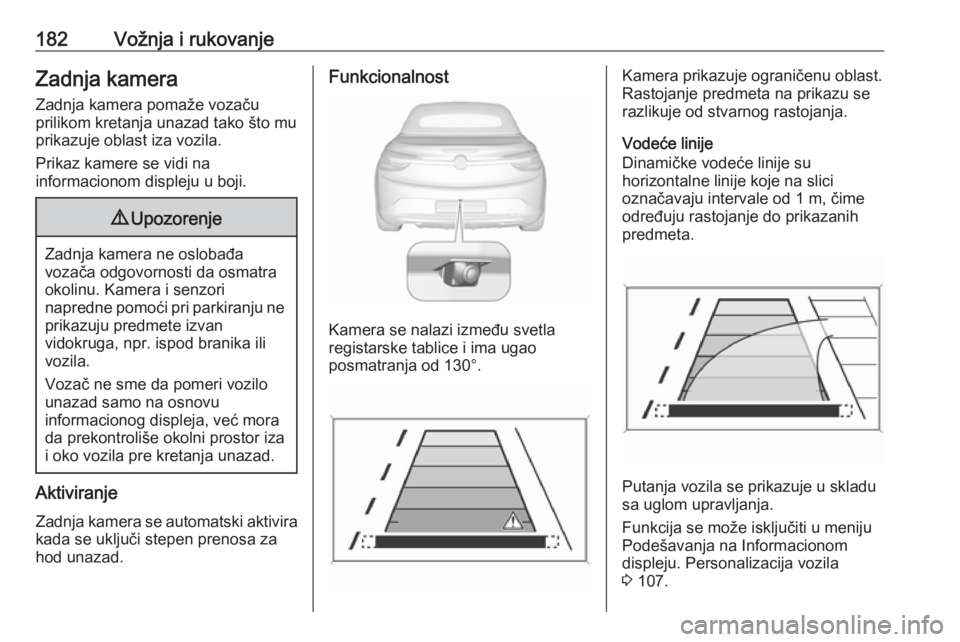

182Vožnja i rukovanjeZadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju u boji.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori
napredne pomoći pri parkiranju ne prikazuju predmete izvan
vidokruga, npr. ispod branika ili
vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora da prekontroliše okolni prostor iza
i oko vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kamera se nalazi između svetla
registarske tablice i ima ugao
posmatranja od 130°.
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od 1 m, čime
određuju rastojanje do prikazanih
predmeta.
Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Funkcija se može isključiti u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 107.

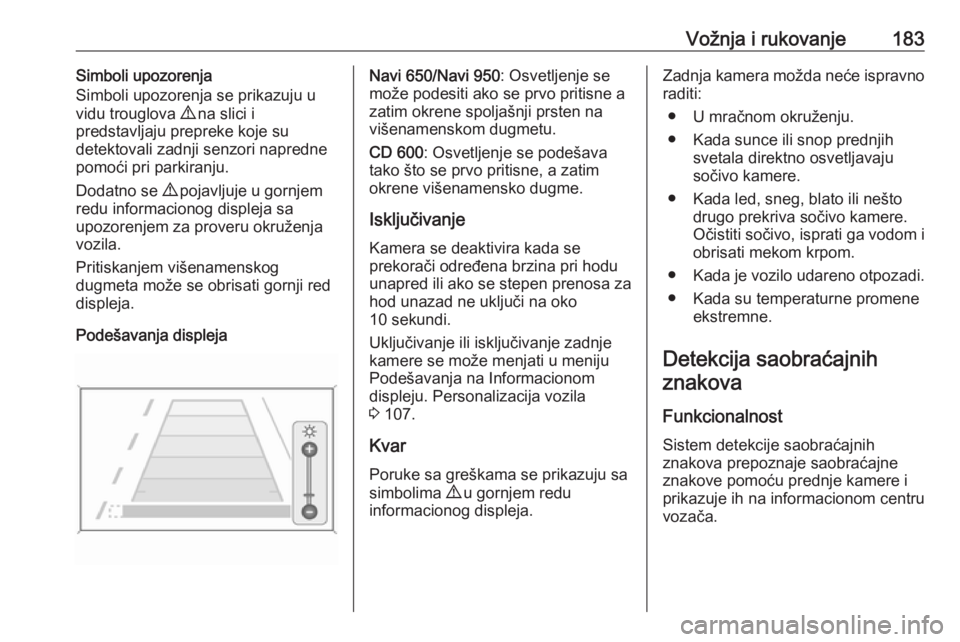

Vožnja i rukovanje183Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Dodatno se 9 pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Pritiskanjem višenamenskog
dugmeta može se obrisati gornji red
displeja.
Podešavanja displejaNavi 650/Navi 950 : Osvetljenje se
može podesiti ako se prvo pritisne a zatim okrene spoljašnji prsten na
višenamenskom dugmetu.
CD 600 : Osvetljenje se podešava
tako što se prvo pritisne, a zatim
okrene višenamensko dugme.
Isključivanje
Kamera se deaktivira kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
10 sekundi.
Uključivanje ili isključivanje zadnje
kamere se može menjati u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 107.
Kvar Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.Zadnja kamera možda neće ispravno
raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočivo kamere.
● Kada led, sneg, blato ili nešto drugo prekriva sočivo kamere.
Očistiti sočivo, isprati ga vodom i obrisati mekom krpom.
● Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.
Detekcija saobraćajnih znakova
Funkcionalnost Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača.

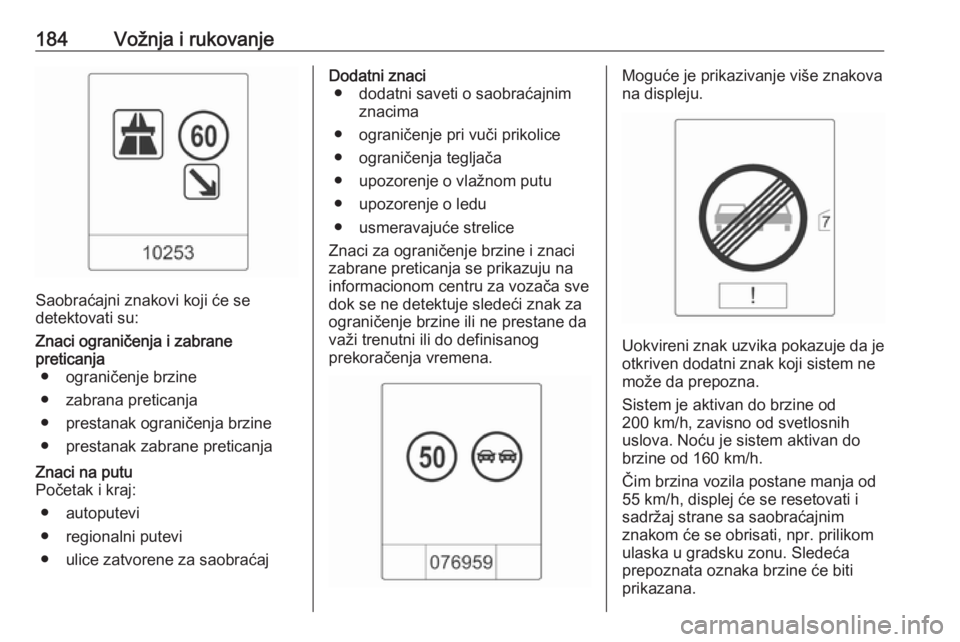

184Vožnja i rukovanje
Saobraćajni znakovi koji će se
detektovati su:
Znaci ograničenja i zabrane
preticanja ● ograničenje brzine
● zabrana preticanja
● prestanak ograničenja brzine
● prestanak zabrane preticanjaZnaci na putu
Početak i kraj:
● autoputevi
● regionalni putevi
● ulice zatvorene za saobraćajDodatni znaci ● dodatni saveti o saobraćajnim znacima
● ograničenje pri vuči prikolice ● ograničenja tegljača
● upozorenje o vlažnom putu
● upozorenje o ledu
● usmeravajuće strelice
Znaci za ograničenje brzine i znaci
zabrane preticanja se prikazuju na
informacionom centru za vozača sve
dok se ne detektuje sledeći znak za
ograničenje brzine ili ne prestane da
važi trenutni ili do definisanog
prekoračenja vremena.Moguće je prikazivanje više znakova
na displeju.
Uokvireni znak uzvika pokazuje da je otkriven dodatni znak koji sistem ne
može da prepozna.
Sistem je aktivan do brzine od
200 km/h, zavisno od svetlosnih
uslova. Noću je sistem aktivan do
brzine od 160 km/h.
Čim brzina vozila postane manja od
55 km/h, displej će se resetovati i
sadržaj strane sa saobraćajnim
znakom će se obrisati, npr. prilikom
ulaska u gradsku zonu. Sledeća
prepoznata oznaka brzine će biti
prikazana.

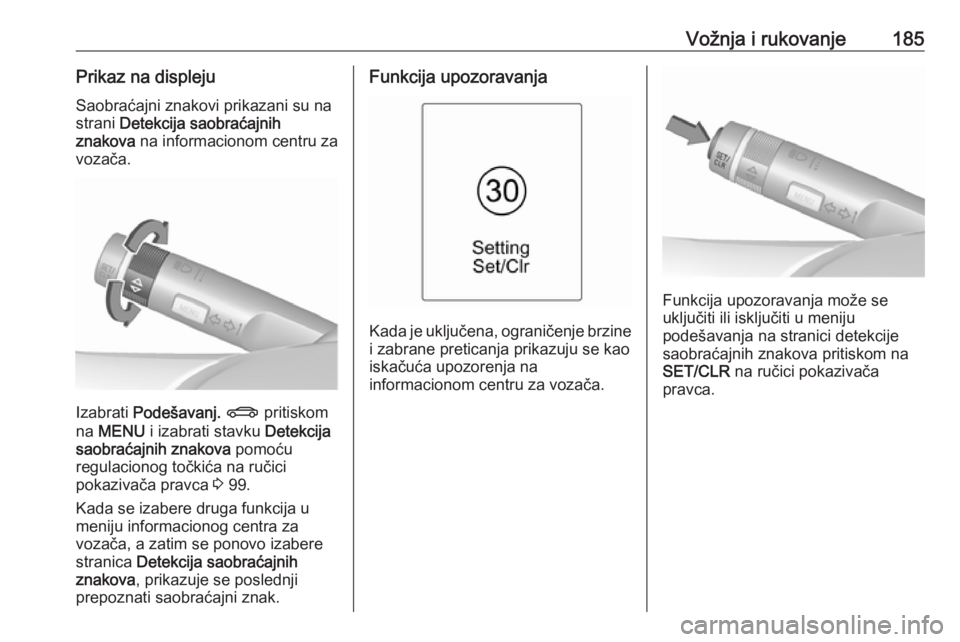

Vožnja i rukovanje185Prikaz na displejuSaobraćajni znakovi prikazani su na
strani Detekcija saobraćajnih
znakova na informacionom centru za
vozača.
Izabrati Podešavanj. X pritiskom
na MENU i izabrati stavku Detekcija
saobraćajnih znakova pomoću
regulacionog točkića na ručici
pokazivača pravca 3 99.
Kada se izabere druga funkcija u
meniju informacionog centra za
vozača, a zatim se ponovo izabere
stranica Detekcija saobraćajnih
znakova , prikazuje se poslednji
prepoznati saobraćajni znak.
Funkcija upozoravanja
Kada je uključena, ograničenje brzine
i zabrane preticanja prikazuju se kao iskačuća upozorenja na
informacionom centru za vozača.
Funkcija upozoravanja može se
uključiti ili isključiti u meniju
podešavanja na stranici detekcije
saobraćajnih znakova pritiskom na
SET/CLR na ručici pokazivača
pravca.

186Vožnja i rukovanje

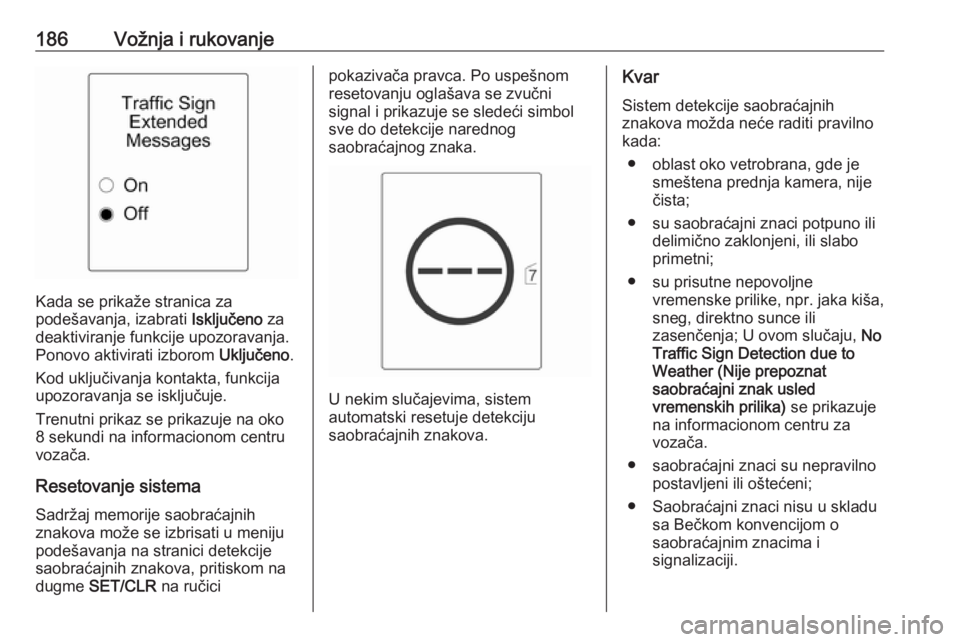

Kada se prikaže stranica za
podešavanja, izabrati Isključeno za
deaktiviranje funkcije upozoravanja.
Ponovo aktivirati izborom Uključeno.
Kod uključivanja kontakta, funkcija
upozoravanja se isključuje.
Trenutni prikaz se prikazuje na oko
8 sekundi na informacionom centru
vozača.
Resetovanje sistema
Sadržaj memorije saobraćajnih
znakova može se izbrisati u meniju
podešavanja na stranici detekcije
saobraćajnih znakova, pritiskom na
dugme SET/CLR na ručici
pokazivača pravca. Po uspešnom
resetovanju oglašava se zvučni
signal i prikazuje se sledeći simbol
sve do detekcije narednog
saobraćajnog znaka.
U nekim slučajevima, sistem
automatski resetuje detekciju
saobraćajnih znakova.
Kvar
Sistem detekcije saobraćajnih
znakova možda neće raditi pravilno
kada:
● oblast oko vetrobrana, gde je smeštena prednja kamera, nije
čista;
● su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni;
● su prisutne nepovoljne vremenske prilike, npr. jaka kiša,
sneg, direktno sunce ili
zasenčenja; U ovom slučaju, No
Traffic Sign Detection due to Weather (Nije prepoznat
saobraćajni znak usled
vremenskih prilika) se prikazuje
na informacionom centru za
vozača.
● saobraćajni znaci su nepravilno postavljeni ili oštećeni;
● Saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima i
signalizaciji.

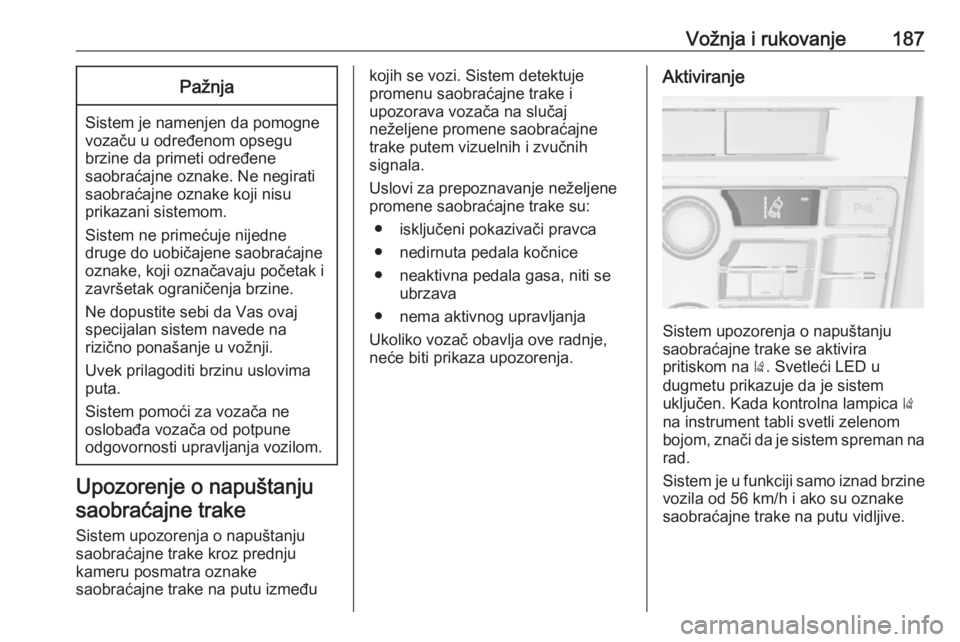

Vožnja i rukovanje187Pažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene
saobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.
Uvek prilagoditi brzinu uslovima puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake
Sistem upozorenja o napuštanju
saobraćajne trake kroz prednju
kameru posmatra oznake
saobraćajne trake na putu između
kojih se vozi. Sistem detektuje
promenu saobraćajne trake i
upozorava vozača na slučaj
neželjene promene saobraćajne
trake putem vizuelnih i zvučnih
signala.
Uslovi za prepoznavanje neželjene promene saobraćajne trake su:
● isključeni pokazivači pravca
● nedirnuta pedala kočnice
● neaktivna pedala gasa, niti se ubrzava
● nema aktivnog upravljanja
Ukoliko vozač obavlja ove radnje,
neće biti prikaza upozorenja.Aktiviranje
Sistem upozorenja o napuštanju
saobraćajne trake se aktivira
pritiskom na ). Svetleći LED u
dugmetu prikazuje da je sistem
uključen. Kada kontrolna lampica )
na instrument tabli svetli zelenom
bojom, znači da je sistem spreman na rad.
Sistem je u funkciji samo iznad brzine vozila od 56 km/h i ako su oznake
saobraćajne trake na putu vidljive.

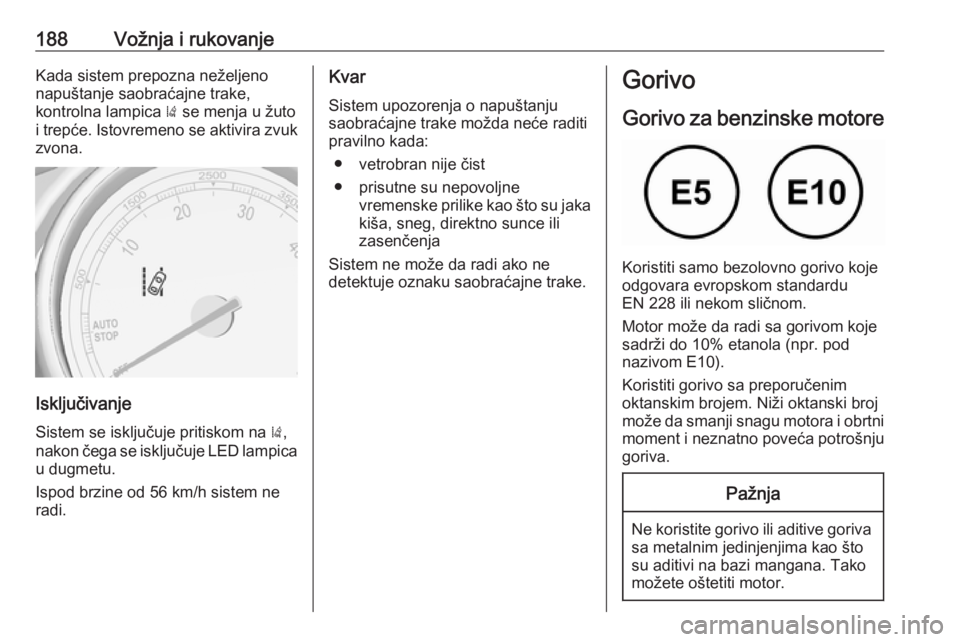

188Vožnja i rukovanjeKada sistem prepozna neželjeno
napuštanje saobraćajne trake,
kontrolna lampica ) se menja u žuto
i trepće. Istovremeno se aktivira zvuk zvona.
Isključivanje
Sistem se isključuje pritiskom na ),
nakon čega se isključuje LED lampica u dugmetu.
Ispod brzine od 56 km/h sistem ne
radi.
Kvar
Sistem upozorenja o napuštanju
saobraćajne trake možda neće raditi
pravilno kada:
● vetrobran nije čist
● prisutne su nepovoljne vremenske prilike kao što su jaka
kiša, sneg, direktno sunce ili
zasenčenja
Sistem ne može da radi ako ne
detektuje oznaku saobraćajne trake.Gorivo
Gorivo za benzinske motore
Koristiti samo bezolovno gorivo koje
odgovara evropskom standardu
EN 228 ili nekom sličnom.
Motor može da radi sa gorivom koje sadrži do 10% etanola (npr. pod
nazivom E10).
Koristiti gorivo sa preporučenim
oktanskim brojem. Niži oktanski broj
može da smanji snagu motora i obrtni moment i neznatno poveća potrošnju
goriva.
Pažnja
Ne koristite gorivo ili aditive goriva
sa metalnim jedinjenjima kao što
su aditivi na bazi mangana. Tako
možete oštetiti motor.
