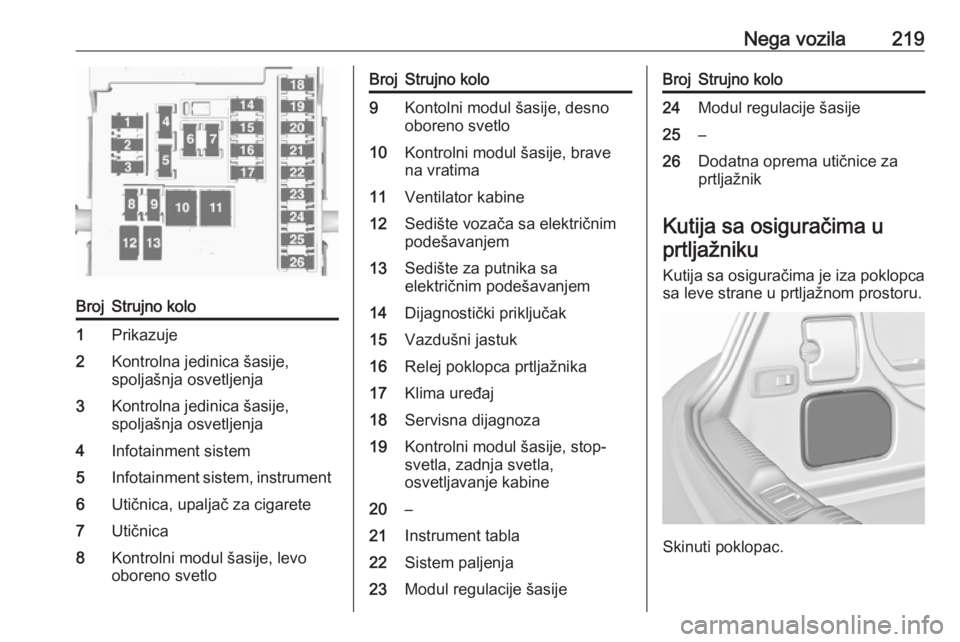

Nega vozila219BrojStrujno kolo1Prikazuje2Kontrolna jedinica šasije,
spoljašnja osvetljenja3Kontrolna jedinica šasije,
spoljašnja osvetljenja4Infotainment sistem5Infotainment sistem, instrument6Utičnica, upaljač za cigarete7Utičnica8Kontrolni modul šasije, levo
oboreno svetloBrojStrujno kolo9Kontolni modul šasije, desno
oboreno svetlo10Kontrolni modul šasije, brave
na vratima11Ventilator kabine12Sedište vozača sa električnim
podešavanjem13Sedište za putnika sa
električnim podešavanjem14Dijagnostički priključak15Vazdušni jastuk16Relej poklopca prtljažnika17Klima uređaj18Servisna dijagnoza19Kontrolni modul šasije, stop-
svetla, zadnja svetla,
osvetljavanje kabine20–21Instrument tabla22Sistem paljenja23Modul regulacije šasijeBrojStrujno kolo24Modul regulacije šasije25–26Dodatna oprema utičnice za
prtljažnik
Kutija sa osiguračima u
prtljažniku
Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.

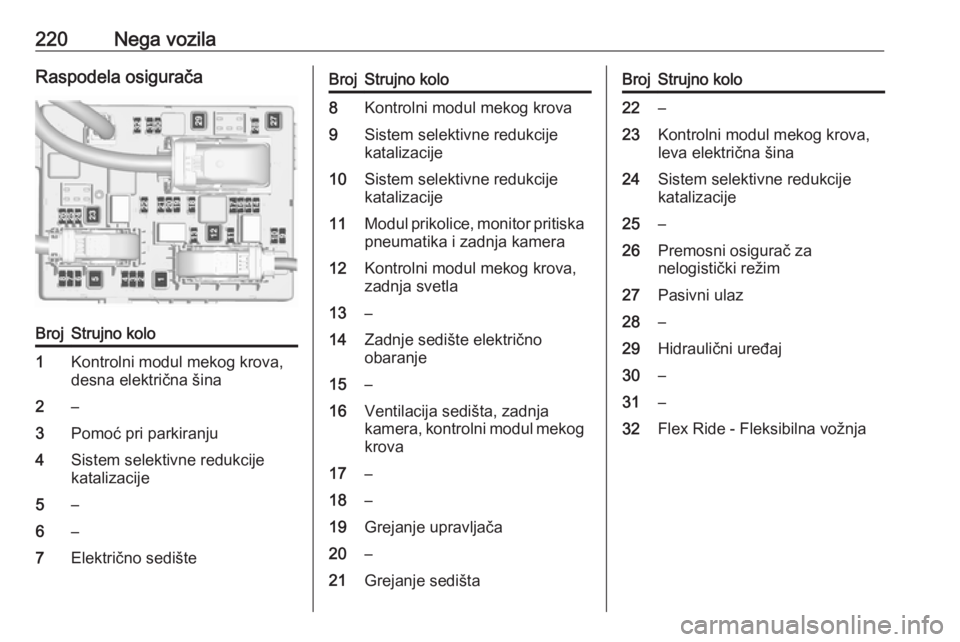

220Nega vozilaRaspodela osiguračaBrojStrujno kolo1Kontrolni modul mekog krova,
desna električna šina2–3Pomoć pri parkiranju4Sistem selektivne redukcije
katalizacije5–6–7Električno sedišteBrojStrujno kolo8Kontrolni modul mekog krova9Sistem selektivne redukcije
katalizacije10Sistem selektivne redukcije
katalizacije11Modul prikolice, monitor pritiska
pneumatika i zadnja kamera12Kontrolni modul mekog krova,
zadnja svetla13–14Zadnje sedište električno
obaranje15–16Ventilacija sedišta, zadnja
kamera, kontrolni modul mekog krova17–18–19Grejanje upravljača20–21Grejanje sedištaBrojStrujno kolo22–23Kontrolni modul mekog krova,
leva električna šina24Sistem selektivne redukcije
katalizacije25–26Premosni osigurač za
nelogistički režim27Pasivni ulaz28–29Hidraulični uređaj30–31–32Flex Ride - Fleksibilna vožnja

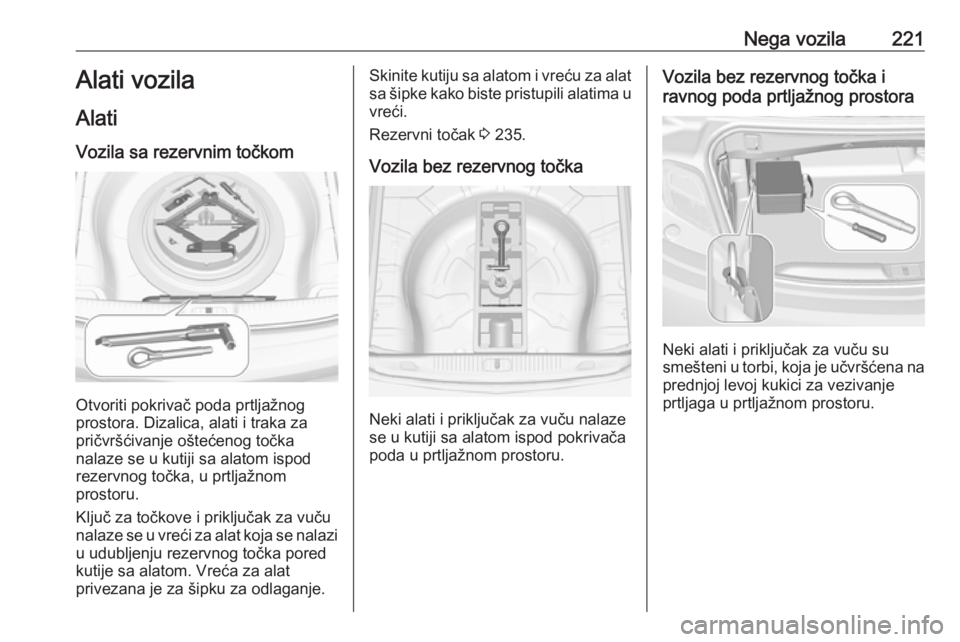

Nega vozila221Alati vozila
Alati
Vozila sa rezervnim točkom
Otvoriti pokrivač poda prtljažnog
prostora. Dizalica, alati i traka za
pričvršćivanje oštećenog točka
nalaze se u kutiji sa alatom ispod
rezervnog točka, u prtljažnom
prostoru.
Ključ za točkove i priključak za vuču nalaze se u vreći za alat koja se nalazi
u udubljenju rezervnog točka pored
kutije sa alatom. Vreća za alat
privezana je za šipku za odlaganje.
Skinite kutiju sa alatom i vreću za alat
sa šipke kako biste pristupili alatima u
vreći.
Rezervni točak 3 235.
Vozila bez rezervnog točka
Neki alati i priključak za vuču nalaze
se u kutiji sa alatom ispod pokrivača
poda u prtljažnom prostoru.
Vozila bez rezervnog točka i
ravnog poda prtljažnog prostora
Neki alati i priključak za vuču su
smešteni u torbi, koja je učvršćena na prednjoj levoj kukici za vezivanje
prtljaga u prtljažnom prostoru.

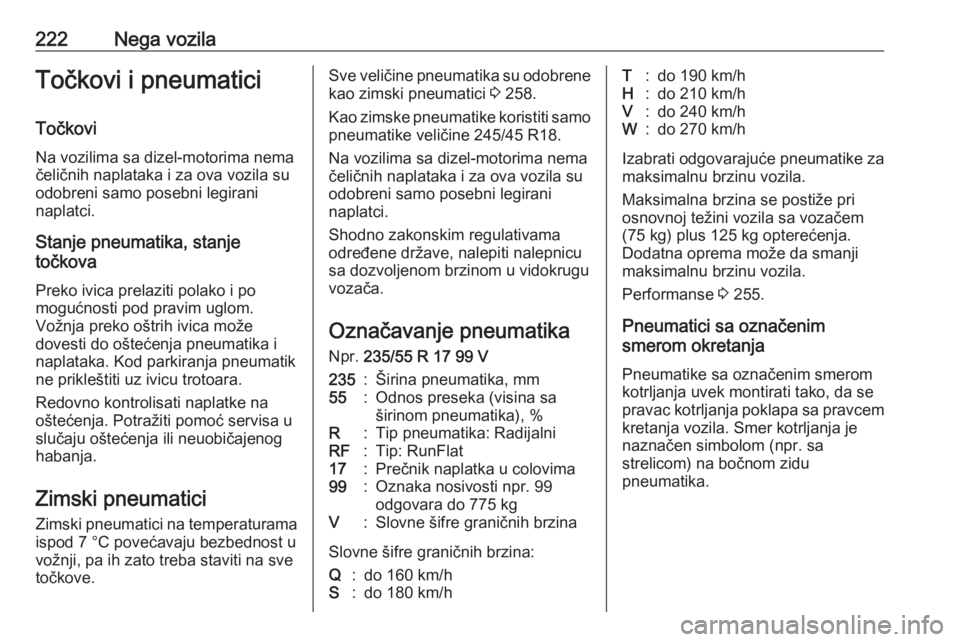

222Nega vozilaTočkovi i pneumaticiTočkovi Na vozilima sa dizel-motorima nema
čeličnih naplataka i za ova vozila su
odobreni samo posebni legirani
naplatci.
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici na temperaturama ispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.Sve veličine pneumatika su odobrene kao zimski pneumatici 3 258.
Kao zimske pneumatike koristiti samo
pneumatike veličine 245/45 R18.
Na vozilima sa dizel-motorima nema
čeličnih naplataka i za ova vozila su
odobreni samo posebni legirani
naplatci.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.
Označavanje pneumatika
Npr. 235/55 R 17 99 V235:Širina pneumatika, mm55:Odnos preseka (visina sa
širinom pneumatika), %R:Tip pneumatika: RadijalniRF:Tip: RunFlat17:Prečnik naplatka u colovima99:Oznaka nosivosti npr. 99
odgovara do 775 kgV:Slovne šifre graničnih brzina
Slovne šifre graničnih brzina:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 255.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.

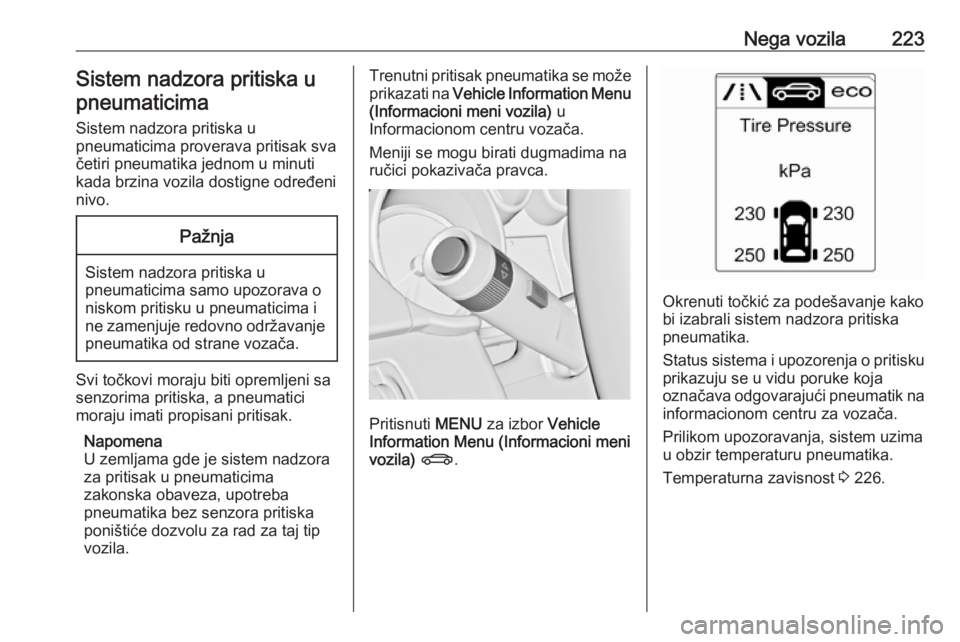

Nega vozila223Sistem nadzora pritiska upneumaticima
Sistem nadzora pritiska u
pneumaticima proverava pritisak sva
četiri pneumatika jednom u minuti
kada brzina vozila dostigne određeni nivo.Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora za pritisak u pneumaticima
zakonska obaveza, upotreba
pneumatika bez senzora pritiska
poništiće dozvolu za rad za taj tip
vozila.
Trenutni pritisak pneumatika se može
prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru vozača.
Meniji se mogu birati dugmadima na
ručici pokazivača pravca.
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke koja
označava odgovarajući pneumatik na
informacionom centru za vozača.
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.
Temperaturna zavisnost 3 226.

224Nega vozila

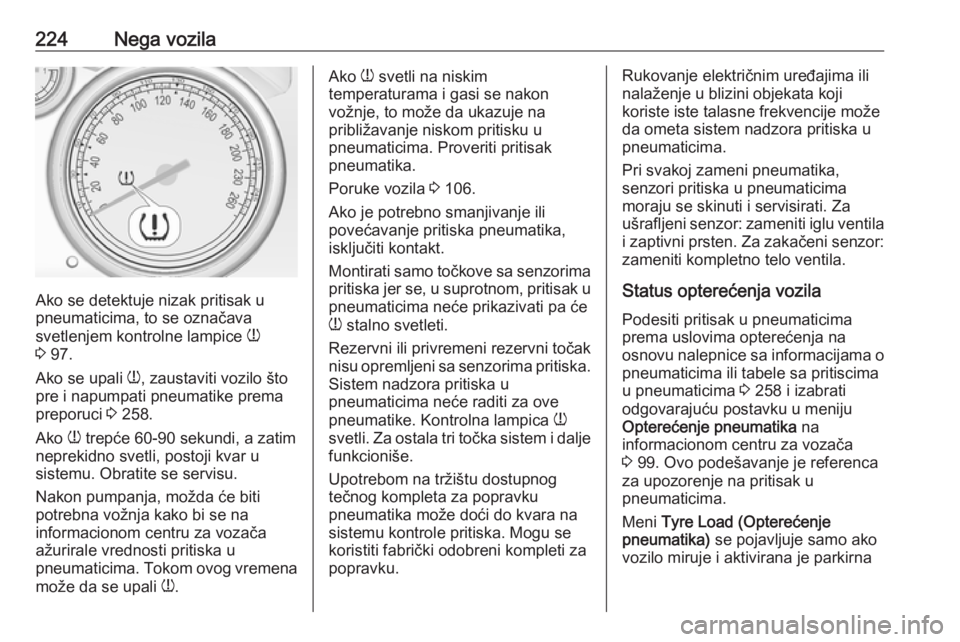

Ako se detektuje nizak pritisak u
pneumaticima, to se označava
svetlenjem kontrolne lampice w
3 97.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema preporuci 3 258.
Ako w trepće 60-90 sekundi, a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratite se servisu.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača
ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako
w svetli na niskim
temperaturama i gasi se nakon
vožnje, to može da ukazuje na
približavanje niskom pritisku u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 106.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima
pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska. Sistem nadzora pritiska u
pneumaticima neće raditi za ove
pneumatike. Kontrolna lampica w
svetli. Za ostala tri točka sistem i dalje
funkcioniše.
Upotrebom na tržištu dostupnog tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori pritiska u pneumaticima
moraju se skinuti i servisirati. Za
ušrafljeni senzor: zameniti iglu ventila i zaptivni prsten. Za zakačeni senzor:
zameniti kompletno telo ventila.
Status opterećenja vozila Podesiti pritisak u pneumaticimaprema uslovima opterećenja na
osnovu nalepnice sa informacijama o pneumaticima ili tabele sa pritiscima
u pneumaticima 3 258 i izabrati
odgovarajuću postavku u meniju
Opterećenje pneumatika na
informacionom centru za vozača 3 99. Ovo podešavanje je referenca
za upozorenje na pritisak u
pneumaticima.

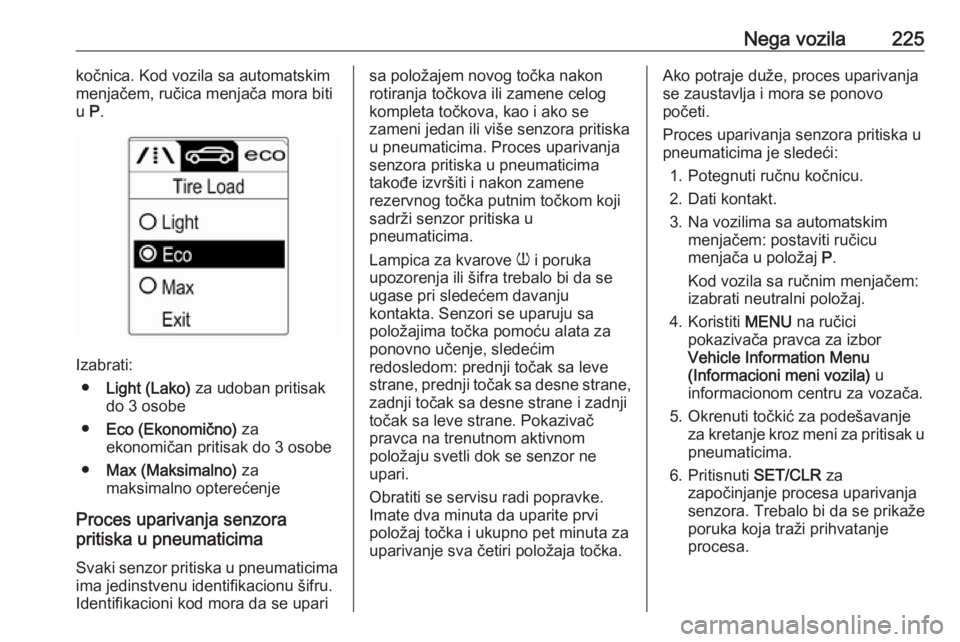

Meni Tyre Load (Opterećenje
pneumatika) se pojavljuje samo ako
vozilo miruje i aktivirana je parkirna

Nega vozila225kočnica. Kod vozila sa automatskim
menjačem, ručica menjača mora biti
u P.
Izabrati:
● Light (Lako) za udoban pritisak
do 3 osobe
● Eco (Ekonomično) za
ekonomičan pritisak do 3 osobe
● Max (Maksimalno) za
maksimalno opterećenje
Proces uparivanja senzora
pritiska u pneumaticima
Svaki senzor pritiska u pneumaticima ima jedinstvenu identifikacionu šifru.
Identifikacioni kod mora da se upari
sa položajem novog točka nakon
rotiranja točkova ili zamene celog
kompleta točkova, kao i ako se
zameni jedan ili više senzora pritiska
u pneumaticima. Proces uparivanja
senzora pritiska u pneumaticima takođe izvršiti i nakon zamene
rezervnog točka putnim točkom koji
sadrži senzor pritiska u
pneumaticima.
Lampica za kvarove w i poruka
upozorenja ili šifra trebalo bi da se ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima točka pomoću alata za
ponovno učenje, sledećim
redosledom: prednji točak sa leve
strane, prednji točak sa desne strane,
zadnji točak sa desne strane i zadnji
točak sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.
Obratiti se servisu radi popravke. Imate dva minuta da uparite prvi
položaj točka i ukupno pet minuta za
uparivanje sva četiri položaja točka.Ako potraje duže, proces uparivanja
se zaustavlja i mora se ponovo
početi.
Proces uparivanja senzora pritiska u
pneumaticima je sledeći:
1. Potegnuti ručnu kočnicu.
2. Dati kontakt.
3. Na vozilima sa automatskim menjačem: postaviti ručicu
menjača u položaj P.
Kod vozila sa ručnim menjačem:
izabrati neutralni položaj.
4. Koristiti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) u
informacionom centru za vozača.
5. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.
6. Pritisnuti SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.

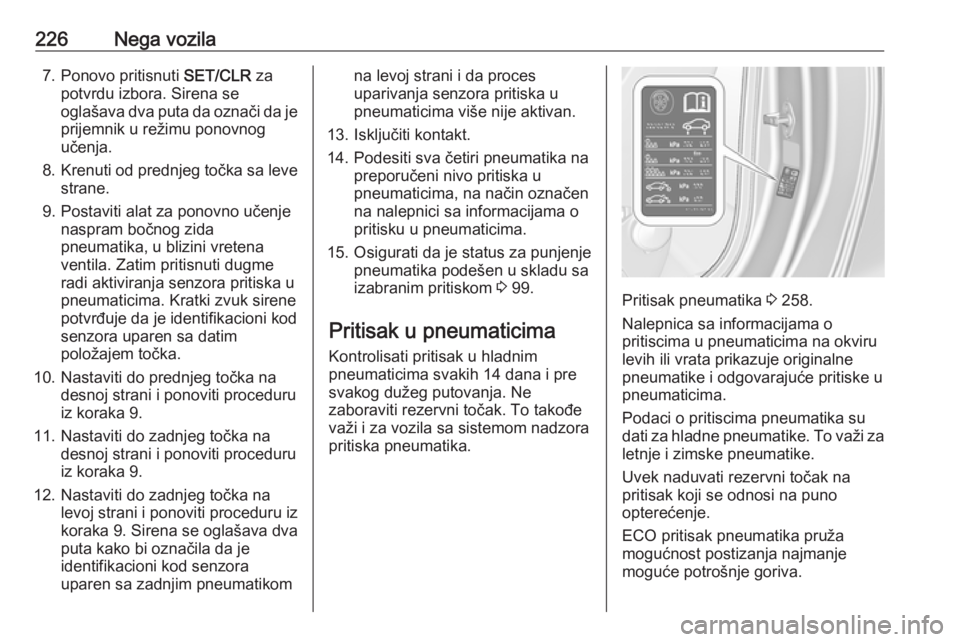

226Nega vozila7. Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena se
oglašava dva puta da označi da je prijemnik u režimu ponovnog
učenja.
8. Krenuti od prednjeg točka sa leve
strane.
9. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme
radi aktiviranja senzora pritiska u
pneumaticima. Kratki zvuk sirene
potvrđuje da je identifikacioni kod
senzora uparen sa datim
položajem točka.
10. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
11. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
12. Nastaviti do zadnjeg točka na levoj strani i ponoviti proceduru iz
koraka 9. Sirena se oglašava dva
puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim pneumatikomna levoj strani i da proces
uparivanja senzora pritiska u
pneumaticima više nije aktivan.
13. Isključiti kontakt.
14. Podesiti sva četiri pneumatika na preporučeni nivo pritiska u
pneumaticima, na način označen
na nalepnici sa informacijama o
pritisku u pneumaticima.
15. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 99.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Pritisak pneumatika 3 258.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
levih ili vrata prikazuje originalne
pneumatike i odgovarajuće pritiske u
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.

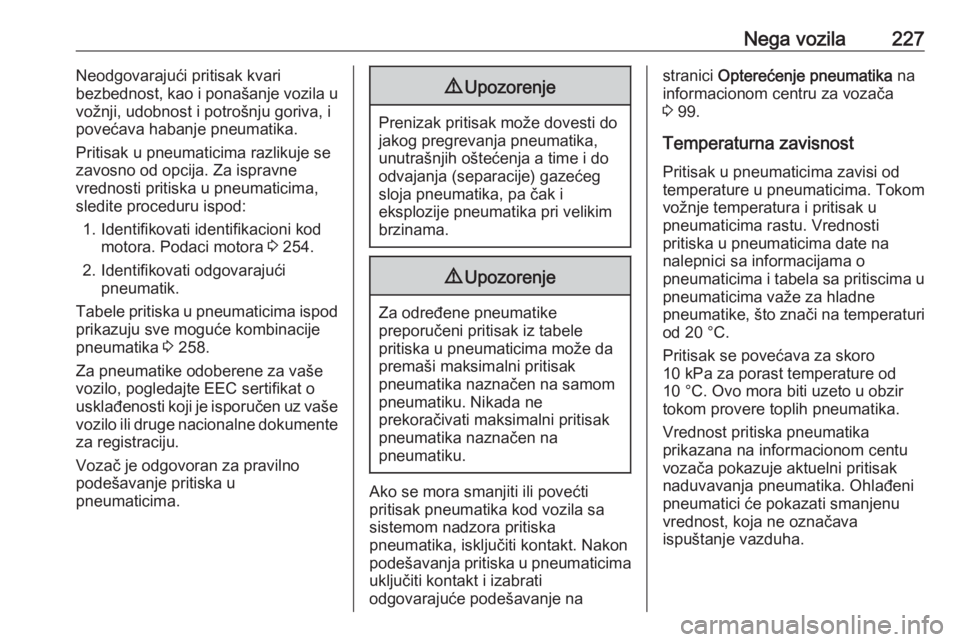

Nega vozila227Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima razlikuje se
zavosno od opcija. Za ispravne
vrednosti pritiska u pneumaticima, sledite proceduru ispod:
1. Identifikovati identifikacioni kod motora. Podaci motora 3 254.
2. Identifikovati odgovarajući pneumatik.
Tabele pritiska u pneumaticima ispod
prikazuju sve moguće kombinacije
pneumatika 3 258.
Za pneumatike odoberene za vaše
vozilo, pogledajte EEC sertifikat o
usklađenosti koji je isporučen uz vaše vozilo ili druge nacionalne dokumente
za registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt. Nakon
podešavanja pritiska u pneumaticima uključiti kontakt i izabrati
odgovarajuće podešavanje na
stranici Opterećenje pneumatika na
informacionom centru za vozača 3 99.
Temperaturna zavisnost Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi
od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje aktuelni pritisak
naduvavanja pneumatika. Ohlađeni
pneumatici će pokazati smanjenu
vrednost, koja ne označava
ispuštanje vazduha.

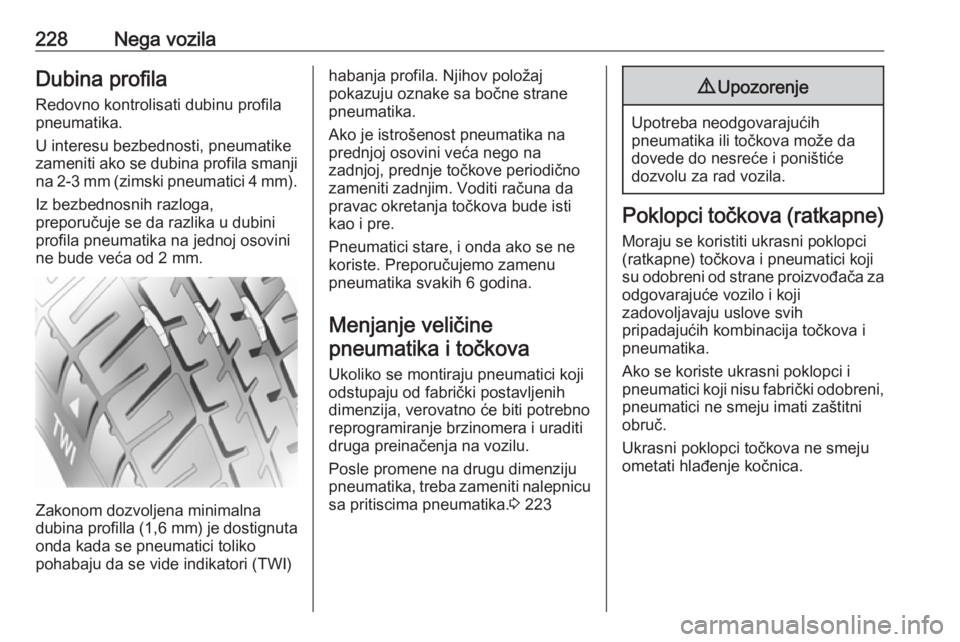

228Nega vozilaDubina profilaRedovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga, preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj
pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove periodično
zameniti zadnjim. Voditi računa da
pravac okretanja točkova bude isti
kao i pre.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje veličine
pneumatika i točkova
Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu sa pritiscima pneumatika. 3 2239 Upozorenje
Upotreba neodgovarajućih
pneumatika ili točkova može da dovede do nesreće i poništiće
dozvolu za rad vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.
