OPEL CASCADA 2018.5 Инструкция по эксплуатации (in Russian)

Приборы и средства управления99Контрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 100XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 100vПодушки безопасности, натя‐
жители ремней безопасности
и противопереворотные балки 3 100VОтключение подушки
безопасности 3 101pСистема зарядки 3 101ZСигнализатор неисправности
3 101RТормозная система и сцеп‐
ление 3 102-Выжмите педаль 3 102mЭлектромеханический стоя‐
ночный тормоз 3 102jНеисправность электромеха‐
нического стояночного
тормоза 3 102uАнтиблокировочная
тормозная система (ABS)
3 103RПереключение на повы‐
шенную передачу 3 103cСервоусилитель рулевого
управления 3 103)Предупреждение о выходе за
пределы полосы движения
3 103aЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 104bЭлектронная система динами‐
ческой стабилизации и
система контроля тягового
усилия 3 104kСистема контроля тягового
усилия выключена 3 104!Предварительный подогрев
3 104%Сажевый фильтр 3 104YЖидкость AdBlue 3 105wСистема контроля давления в
шинах 3 105IДавление моторного масла
3 105iНизкий уровень топлива
3 106dИммобилайзер 3 1068Наружное освещение 3 106CДальний свет 3 106lАвтоматическое переклю‐
чение дальнего света фар
3 106fСистема адаптивных фар
3 106

100Приборы и средства управления>Противотуманная фара
3 107rЗадний противотуманный
фонарь 3 107mКруиз-контроль 3 107AВпереди обнаружен автомо‐
биль 3 107hОткрыта дверь 3 107
Указатели поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 227, предохрани‐
телей 3 235.
Указатели поворота 3 138.
Напоминание о ремне безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира загорается или мигает
красным светом, если на сиденье
находится человек.
Горит непрерывно
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности
сиденья.Подушка безопасности,
натяжители ремнейбезопасности ипротивопереворотныебалки
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если этот символ не заго‐ рается, не гаснет через 4 секунды
или загорается во время движения,
это свидетельствует о неисправно‐ сти системы подушек безопас‐
ности, натяжителя ремня безопас‐
ности или выдвижных противопе‐
реворотных балок. Подушки
безопасности, преднатяжители ремней и противопереворотные
балки могут не сработать в случае
аварии.
О срабатывании натяжителей
ремней безопасности, воздушных
подушек безопасности или
выдвижных противопереворотных
балок свидетельствует постоянно
отображаемая надпись v.

Приборы и средства управления1019Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Система подушек безопасности,
натяжители ремней безопасности
3 63, 3 60.
Система защиты от переворачива‐ ния 3 48.
Отключение надувной подушки безопасности
V горит желтым светом.
Надувная подушка безопасности
переднего пассажира включена.
* горит желтым светом.
Подушка безопасности переднего
пассажира отключена 3 69.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании
надувной подушки безопас‐
ности переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка
безопасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор
неисправности
Горит или мигает желтым
светом Z.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на
педаль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию
техобслуживания.

102Приборы и средства управленияТормозная система исцепление
Загорается красным светом R.
Уровень рабочей жидкости
привода тормозной системы и
сцепления ниже минимального допустимого 3 224.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 175.
Выжмите педаль Горит или мигает желтым
светом -.
Горит непрерывно Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 175.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления.
Система автоматической оста‐
новки и пуска двигателя 3 159.
Мигание Чтобы запустить двигатель с
помощью ключа, необходимо
выжать педаль сцепления 3 18,
3 158.
В некоторых моделях на дисплее в
комбинации приборов 3 115
отображается подсказка о необхо‐ димости выжать педаль сцепле‐
ния.
Электрическийстояночный тормоз
m загорается или мигает красным
светом.
Горит непрерывно
Электрический стояночный тормоз
затянут 3 175.Мигание
Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь
выполнить сброс системы, сначала освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не
возобновляйте движение и обрати‐
тесь за помощью на станцию
техобслуживания.
Неисправность
электрического
стояночного тормоза
Горит или мигает желтым
светом j.
Горит непрерывно
Электрический стояночный тормоз
функционирует менее эффективно 3 175.

Приборы и средства управления103МиганиеЭлектрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это указывает на
неисправность системы АBS.
Тормозная система при этом
сохраняет работоспособность,
однако система АBS отключится.
Антиблокировочная тормозная
система 3 174.
Переключение на повышенную передачу
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, на экране
информационного центра води‐
теля появляется символ R вместе
с номером более высокой пере‐
дачи или появляется полноэкран‐
ное сообщение.
Информационный центр водителя
3 107.
Усилитель рулевого
управления
c горит желтым светом.Горит при снижении
эффективности усилителя
рулевого управления
Эффективность работы усилителярулевого управления снижена в
результате перегрева. После того
как система остынет, индикатор
погаснет.
Система автоматической оста‐ новки и пуска двигателя 3 159.
Горит при отключении
усилителя рулевого
управления
Сбой в работе усилителя рулевого
управления. Проконсультируйтесь
на станции техобслуживания.
Предупреждение о выходе за пределыполосы движения
) горит зеленым светом или
мигает желтым.

104Приборы и средства управленияГорит зеленым светом
Система включена и готова к
работе.
Мигает желтым светом Система распознала непреднаме‐
ренный выход за пределы полосы
движения.
Электронная система динамической
стабилизации отключена
n горит желтым светом.
Система выключается.
Электронная системадинамическойстабилизации и контролятягового усилия
Горит или мигает желтым
светом b.Мигание
Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться
автоматически.
Горит непрерывно
Обнаружена неисправность
системы. В информационном
центре водителя появляется
предупреждающее сообщение.
Можно продолжить поездку.
Система не работает. Однако в
зависимости от состояния дорож‐
ного полотна может снизиться
устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Электронная система динамиче‐
ской стабилизации (ESC) 3 178,
система контроля тягового усилия
(TC) 3 177.Система контроля
тягового усилияотключена
k горит желтым светом.
Система выключается.
Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.
Сажевый фильтр системы выпуска
% горит или мигает желтым
светом.
Сажевый фильтр системы выпуска
нуждается в периодической
очистке.
Продолжайте движение, пока
индикатор % не погаснет. По
возможности не следует доводить

Приборы и средства управления105частоту вращения коленчатого
вала двигателя до величины ниже
2000 об/мин.
Горит непрерывно
Сажевый фильтр заполнен. Неза‐
медлительно следует начать
процесс очистки.
Мигание Достигнут максимальный уровень
засорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.
Сажевый фильтр системы
выпуска 3 164, система автомати‐
ческой остановки и пуска двига‐
теля 3 159.
AdBlue Y мигает желтым светом.
Низкий уровень AdBlue. Долейте
раствор AdBlue, чтобы исключить
блокировку пуска двигателя.
AdBlue 3 166.Система контроля
давления в шинах
Горит или мигает желтым
светом w.
Горит непрерывно
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
МиганиеНеисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐ рывно. Проконсультируйтесь на
станции техобслуживания.
Система контроля давления в
шинах 3 243.
Давление моторного масла
Загорается красным светом I.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не
мешая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия. В

106Приборы и средства управлениярежиме Autostop тормозной
усилитель продолжает рабо‐
тать.
Не вынимайте ключ, пока авто‐
мобиль не остановится,
поскольку при этом рулевое
колесо может неожиданно
заблокироваться.
Перед тем, как обращаться на
станцию техобслуживания 3 221,
следует проверить уровень мотор‐
ного масла.
Низкий уровень топлива Горит или мигает желтым
светом i.
Горит непрерывно
Слишком низкий уровень топлива в
баке.
Мигание Запас топлива израсходован.Немедленно заправьте автомо‐
биль. Категорически запрещается
движение до полного опустошения
бака.
Каталитический нейтрализатор
3 165.
Удаление воздуха из дизельной
топливной системы 3 226.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари
горят 3 128.
Дальний свет
C горит синим светом.
Загорается при включенном даль‐
нем свете, при мигании дальним
светом 3 130 или при включенном
дальнем свете во время работы
системы автоматического пере‐
ключения дальнего света или
интеллектуальной регулировки
дальности света 3 133.Автоматическое
переключение дальнегосвета
l горит зеленым светом.
Активируется функция автомати‐
ческого переключения дальнего
света или интеллектуальной регу‐
лировки дальности света 3 131,
3 133.
Система адаптивных фар
Горит или мигает желтым светом f.
Горит непрерывно
Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание Система переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно 4 секунд после включе‐ ния зажигания напоминает о том,
что система включена 3 132.

Приборы и средства управления107Система автоматического управ‐
ления освещением 3 130.
Противотуманные фары > горит зеленым светом.
Передние противотуманные фары
горят 3 138.
Задний противотуманный фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 139.
Круиз-контроль m зажигает белый или зеленый
индикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Круиз-контроль активен.
Круиз-контроль 3 181.Обнаружено движущееся
впереди транспортное средство
A горит зеленым светом.
Обнаружено транспортное сред‐
ство, движущееся впереди в том
же ряду.
Предупреждение о фронтальном
столкновении 3 185.
Открыта дверь
Если дверь или крышка багажника
открыты, в информационном
центре водителя отображается
символ h.Дисплеи
Информационный центрводителя
Информационный центр водителя
располагается на комбинации
приборов между спидометром и
тахометром.
На дисплее могут отображаться
следующие меню верхнего уровня, которые можно выбирать нажа‐
тием MENU на рычажке сигнала
поворота. Символические обозна‐ чения меню отображаются в верх‐
ней строке дисплея:

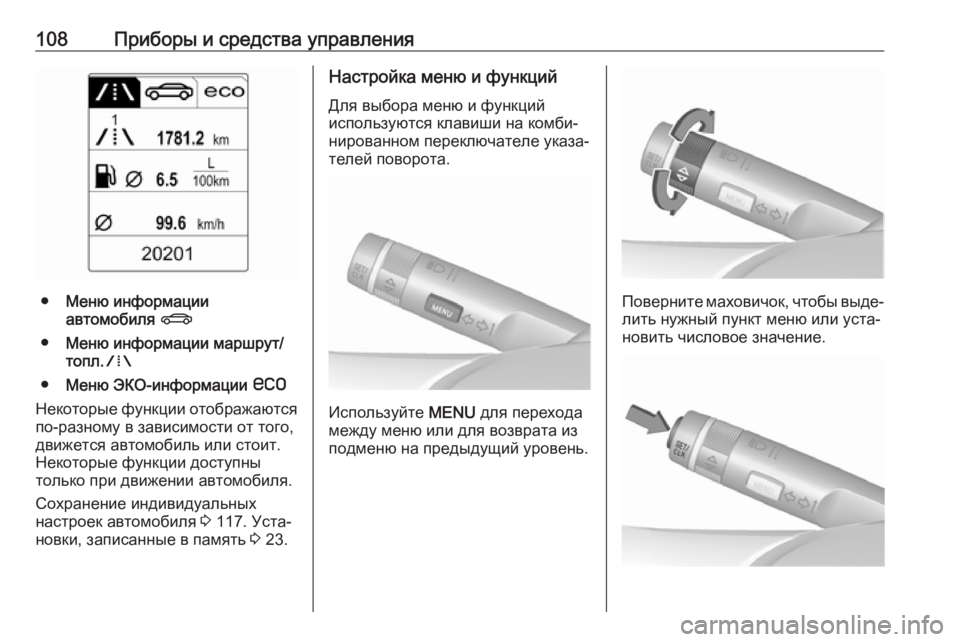

108Приборы и средства управления
●Меню информации
автомобиля X
● Меню информации маршрут/
топл. W
● Меню ЭКО-информации s
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных
настроек автомобиля 3 117. Уста‐
новки, записанные в память 3 23.
Настройка меню и функций
Для выбора меню и функций
используются клавиши на комби‐
нированном переключателе указа‐
телей поворота.
Используйте MENU для перехода
между меню или для возврата из
подменю на предыдущий уровень.
Поверните маховичок, чтобы выде‐ лить нужный пункт меню или уста‐
новить числовое значение.
