Керування автомобілем та експлуатація209Зчіпний пристрій для
причепа
Загальна інформація Використовуйте лише схвалене
для вашого автомобіля
обладнання. Проводьте
модернізацію буксирувального
обладнання в майстерні. Це може
бути потрібним, щоб внести зміни,
які впливають на систему
охолодження, теплозахист або
інше обладнання.
Функція виявлення перегорілої
лампи стоп-сигналу причепа не
виявляє частковий вихід ламп з
ладу. Наприклад, коли
встановлено 4 лампи по 5 Вт,
функція виявить неполадку, тільки
коли залишиться одна лампа 5 Вт
або не залишиться жодної.
Під час кріплення буксирувального
обладнання отвір буксирної
провушини може бути накритий. У
такому разі використовуйте
причіпний пристрій для
буксирування. Завжди зберігайте
причіпний пристрій в автомобілі.Характеристики водіння
та поради щодобуксирування
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього,
якщо стабілізатор, який діє на кулю причіпного пристрою,
використовується для зменшення
коливальних рухів.
Для причепів із низькою стійкістю
та будинків на колесах із
допустимою загальною масою
понад 1200 кг наполегливо
рекомендується використовувати
стабілізатор, якщо швидкість руху
перевищує 80 км/год.
Якщо причеп починає коливатися,
рухайтеся повільніше, не
намагайтеся різко виправити
керування та гальмування.
Під час спуску їдьте на тій самій
передачі, на якій їхали вгору, та з
приблизно такою швидкістю.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 276.Буксирування причепа
Вантаж причепаДопустимим навантаженням
причепа є максимальні значення,
які залежать від автомобіля та
двигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа
вказані в документації автомобіля.
Загалом вони дійсні для схилів із
нахилом максимум до 12%.
Допустиме навантаження причепа
застосовується до вказаного схилу
та до висоти 1000 метрів над
рівнем моря. Оскільки через
розрідження повітря потужність
двигуна зменшується зі
збільшенням висоти, що
послаблює здатність подолання
підйомів, допустима загальна маса
автопоїзда також зменшується на
10% на кожну 1000 метрів
додаткової висоти. Загальна маса

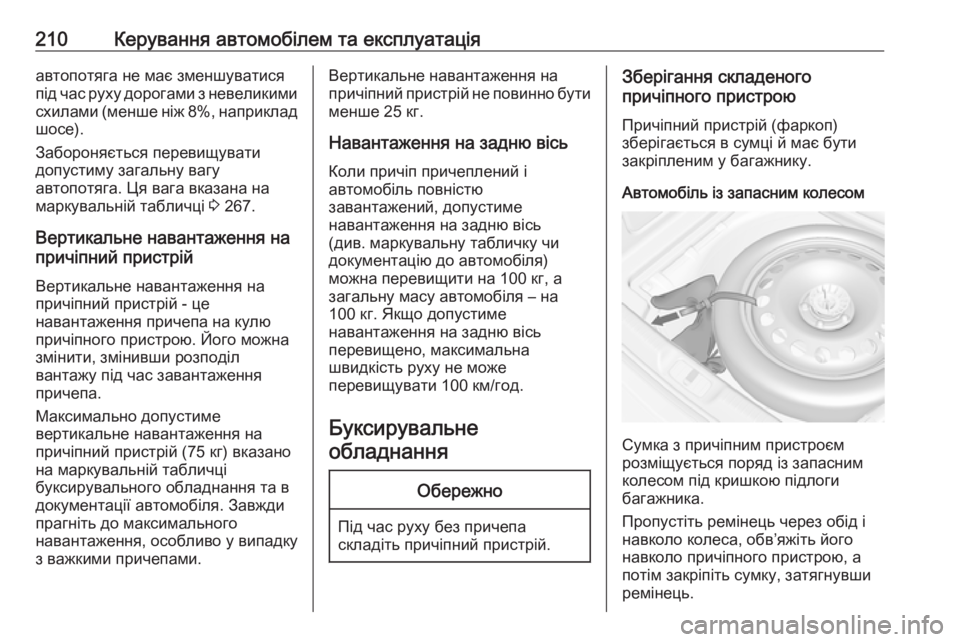

210Керування автомобілем та експлуатаціяавтопотяга не має зменшуватися
під час руху дорогами з невеликими схилами (менше ніж 8%, наприклад
шосе).
Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 267.
Вертикальне навантаження на
причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій (75 кг) вказано
на маркувальній табличці
буксирувального обладнання та в
документації автомобіля. Завжди
прагніть до максимального
навантаження, особливо у випадку
з важкими причепами.Вертикальне навантаження на
причіпний пристрій не повинно бути
менше 25 кг.
Навантаження на задню вісь
Коли причіп причеплений і
автомобіль повністю
завантажений, допустиме
навантаження на задню вісь
(див. маркувальну табличку чи
документацію до автомобіля)
можна перевищити на 100 кг, а
загальну масу автомобіля – на
100 кг. Якщо допустиме
навантаження на задню вісь
перевищено, максимальна
швидкість руху не може
перевищувати 100 км/год.
БуксирувальнеобладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.
Зберігання складеного
причіпного пристрою
Причіпний пристрій (фаркоп)
зберігається в сумці й має бути
закріпленим у багажнику.
Автомобіль із запасним колесом
Сумка з причіпним пристроєм
розміщується поряд із запасним
колесом під кришкою підлоги
багажника.
Пропустіть ремінець через обід і
навколо колеса, обв’яжіть його
навколо причіпного пристрою, а
потім закріпіть сумку, затягнувши ремінець.

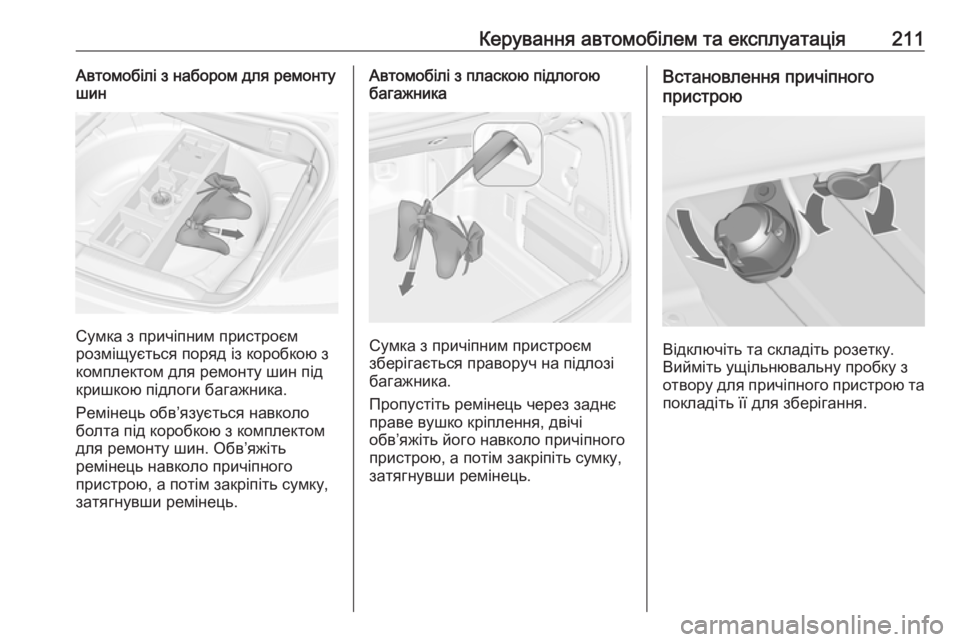

Керування автомобілем та експлуатація211Автомобілі з набором для ремонту
шин
Сумка з причіпним пристроєм
розміщується поряд із коробкою з
комплектом для ремонту шин під
кришкою підлоги багажника.
Ремінець обв’язується навколо
болта під коробкою з комплектом
для ремонту шин. Обв’яжіть
ремінець навколо причіпного
пристрою, а потім закріпіть сумку,
затягнувши ремінець.
Автомобілі з пласкою підлогою
багажника
Сумка з причіпним пристроєм
зберігається праворуч на підлозі
багажника.
Пропустіть ремінець через заднє праве вушко кріплення, двічі
обв’яжіть його навколо причіпного
пристрою, а потім закріпіть сумку,
затягнувши ремінець.
Встановлення причіпного
пристрою
Відключіть та складіть розетку.
Вийміть ущільнювальну пробку з
отвору для причіпного пристрою та покладіть її для зберігання.

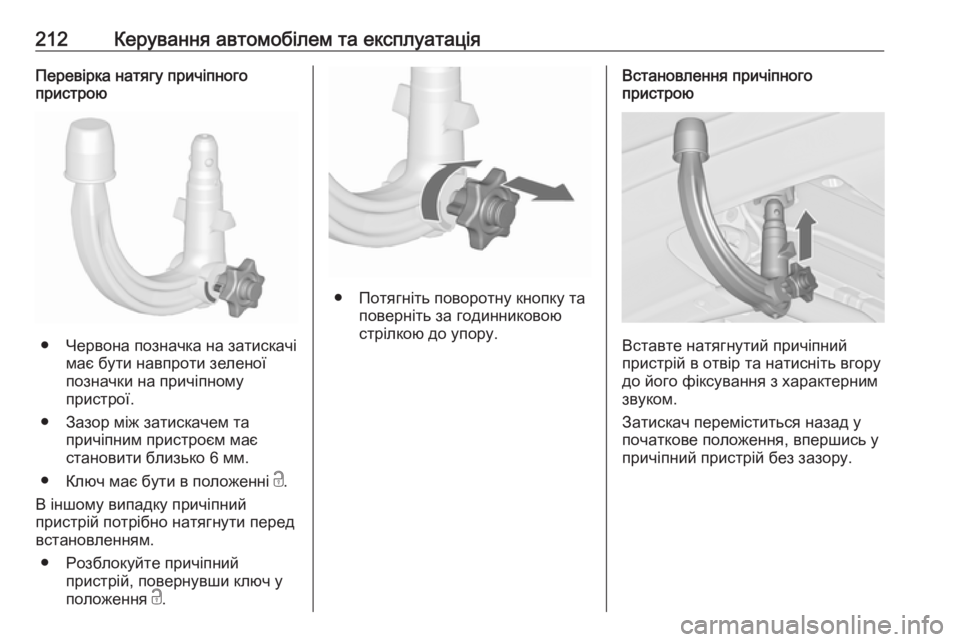

212Керування автомобілем та експлуатаціяПеревірка натягу причіпного
пристрою
● Червона позначка на затискачі
має бути навпроти зеленої
позначки на причіпному
пристрої.
● Зазор між затискачем та причіпним пристроєм має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку причіпний
пристрій потрібно натягнути перед
встановленням.
● Розблокуйте причіпний пристрій, повернувши ключ у
положення c.
● Потягніть поворотну кнопку та
поверніть за годинниковою
стрілкою до упору.
Встановлення причіпного
пристрою
Вставте натягнутий причіпний
пристрій в отвір та натисніть вгору
до його фіксування з характерним
звуком.
Затискач переміститься назад у
початкове положення, впершись у
причіпний пристрій без зазору.

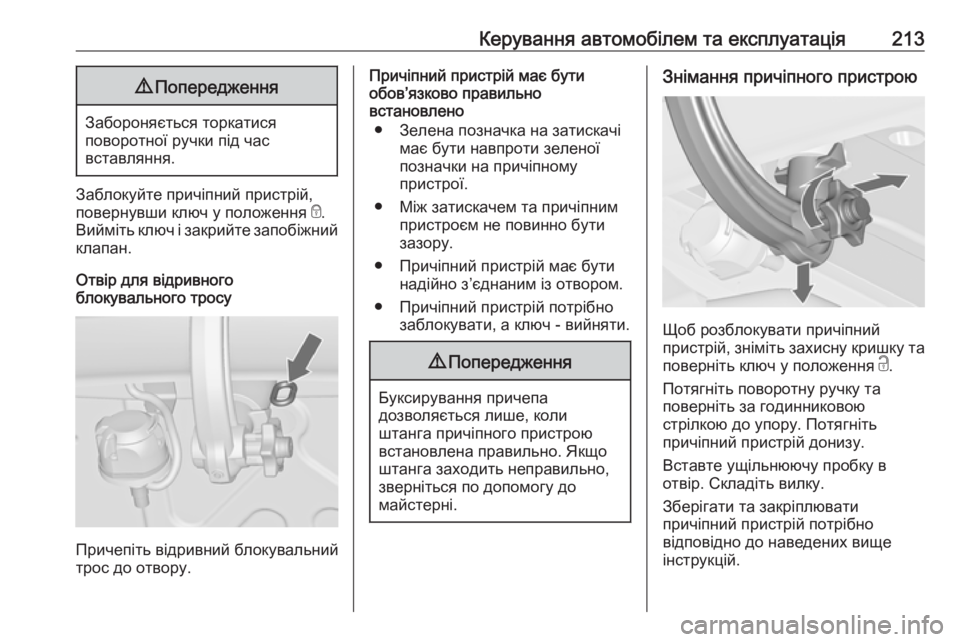

Керування автомобілем та експлуатація2139Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте причіпний пристрій,
повернувши ключ у положення e.
Вийміть ключ і закрийте запобіжний
клапан.
Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Причіпний пристрій має бути обов’язково правильно
встановлено
● Зелена позначка на затискачі має бути навпроти зеленої
позначки на причіпному
пристрої.
● Між затискачем та причіпним пристроєм не повинно бути
зазору.
● Причіпний пристрій має бути надійно з’єднаним із отвором.
● Причіпний пристрій потрібно заблокувати, а ключ - вийняти.9Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.
Знімання причіпного пристрою
Щоб розблокувати причіпний
пристрій, зніміть захисну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та
поверніть за годинниковою
стрілкою до упору. Потягніть
причіпний пристрій донизу.
Вставте ущільнюючу пробку в
отвір. Складіть вилку.
Зберігати та закріплювати
причіпний пристрій потрібно
відповідно до наведених вище
інструкцій.

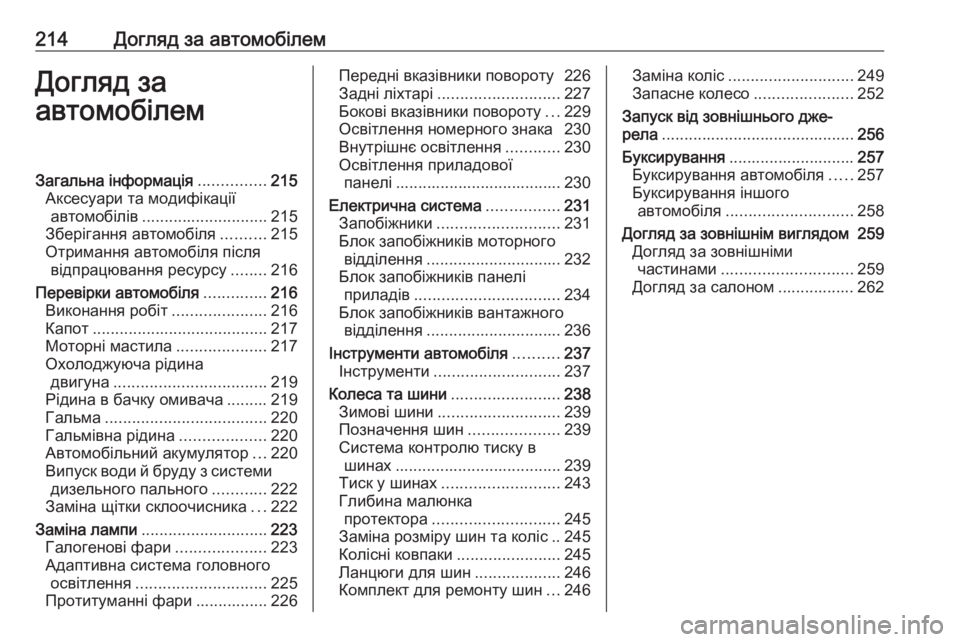

214Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............215
Аксесуари та модифікації автомобілів ............................ 215
Зберігання автомобіля ..........215
Отримання автомобіля після відпрацювання ресурсу ........216
Перевірки автомобіля ..............216
Виконання робіт .....................216
Капот ....................................... 217
Моторні мастила ....................217
Охолоджуюча рідина двигуна .................................. 219
Рідина в бачку омивача ......... 219
Гальма .................................... 220
Гальмівна рідина ...................220
Автомобільний акумулятор ...220
Випуск води й бруду з системи дизельного пального ............222
Заміна щітки склоочисника ...222
Заміна лампи ............................ 223
Галогенові фари ....................223
Адаптивна система головного освітлення ............................. 225
Протитуманні фари ................ 226Передні вказівники повороту 226
Задні ліхтарі ........................... 227
Бокові вказівники повороту ...229
Освітлення номерного знака 230
Внутрішнє освітлення ............230
Освітлення приладової панелі ..................................... 230
Електрична система ................231
Запобіжники ........................... 231
Блок запобіжників моторного відділення .............................. 232
Блок запобіжників панелі
приладів ................................ 234
Блок запобіжників вантажного відділення .............................. 236
Інструменти автомобіля ..........237
Інструменти ............................ 237
Колеса та шини ........................238
Зимові шини ........................... 239
Позначення шин ....................239
Система контролю тиску в шинах ..................................... 239
Тиск у шинах .......................... 243
Глибина малюнка протектора ............................ 245
Заміна розміру шин та коліс .. 245
Колісні ковпаки .......................245
Ланцюги для шин ...................246
Комплект для ремонту шин ...246Заміна коліс ............................ 249
Запасне колесо ......................252
Запуск від зовнішнього дже‐
рела ........................................... 256
Буксирування ............................ 257
Буксирування автомобіля .....257
Буксирування іншого автомобіля ............................ 258
Догляд за зовнішнім виглядом 259 Догляд за зовнішнімичастинами ............................. 259
Догляд за салоном ................. 262

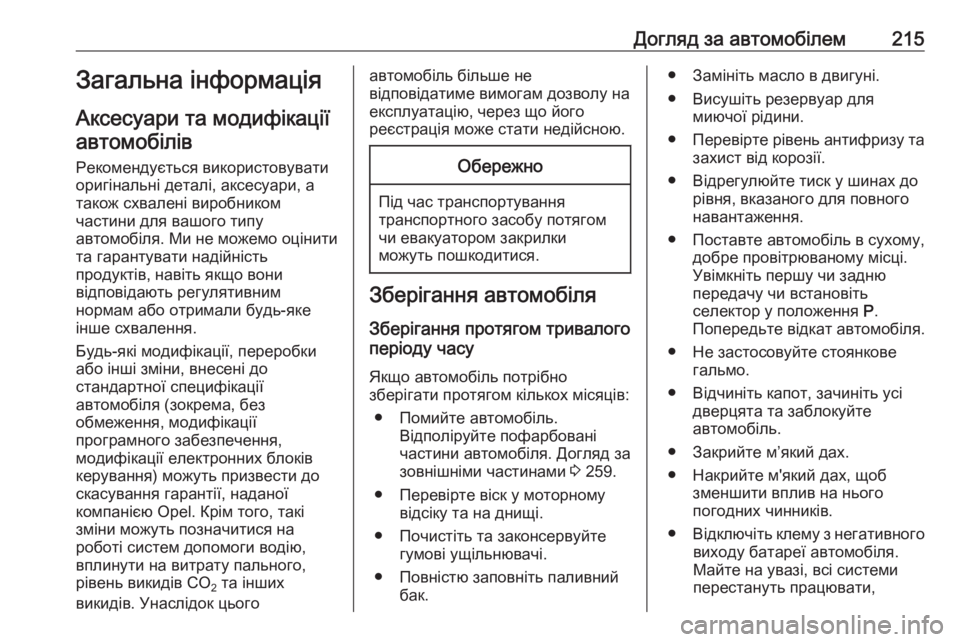

Догляд за автомобілем215Загальна інформація
Аксесуари та модифікації автомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Будь-які модифікації, переробки
або інші зміни, внесені до
стандартної специфікації
автомобіля (зокрема, без
обмеження, модифікації
програмного забезпечення,
модифікації електронних блоків
керування) можуть призвести до
скасування гарантії, наданої
компанією Opel. Крім того, такі
зміни можуть позначитися на
роботі систем допомоги водію, вплинути на витрату пального,рівень викидів CO 2 та інших
викидів. Унаслідок цьогоавтомобіль більше не
відповідатиме вимогам дозволу на
експлуатацію, через що його
реєстрація може стати недійсною.Обережно
Під час транспортування
транспортного засобу потягом
чи евакуатором закрилки
можуть пошкодитися.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль. Відполіруйте пофарбовані
частини автомобіля. Догляд за
зовнішніми частинами 3 259.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню
передачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Закрийте м’який дах.
● Накрийте м'який дах, щоб зменшити вплив на нього
погодних чинників.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи
перестануть працювати,

216Догляд за автомобілемнаприклад, система
запобігання викраденню
автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар омиваючою рідиною.
● Перевірте рівень масла в двигуні.
● Перевірте рівень охолоджуючої рідини.
● Оскільки термін придатності AdBlue становить два місяці,
після закінчення цього терміну
рідину слід замінити.
Зверніться по допомогу на
станцію технічного
обслуговування.
● За потреби встановіть номерний знак.Отримання автомобіля
після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї роботи лише авторизованим
центрам переробки.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.

Догляд за автомобілем2179Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Зафіксуйте опору капота.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Перед тим, як закрити капот,
натисніть опору в тримачі.
Опустіть капот і відпустіть його на
невеликій висоті (20-25 см), щоб
замкнувся на заскочку. Перевірте,
щоб капот зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Радимо регулярно перевіряти
рівень масла у двигуні вручну, щоб запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає
вказаним специфікаціям.
Рекомендовані рідини та мастила 3 265.

218Догляд за автомобілемМаксимальна витрата моторного
мастила становить 0,6 літра на 1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом п’яти хвилин.
Витягніть щуп і витріть його насухо, вставте повністю, а потім витягніть
і перевірте рівень мастила в
двигуні.
Залежно від варіанта двигуна
використовуються різні щупи.
Коли рівень мастила у двигуні
падає до позначки MIN, слід долити
мастило.
Рекомендується використовувати
мастило того самого типу, який
використовувався під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати позначку MAX на
щупі.
Обережно
Масло з двигуна потрібно злити.
Заправні обсяги 3 275.
Установіть кришку рівно та
затисніть її.
