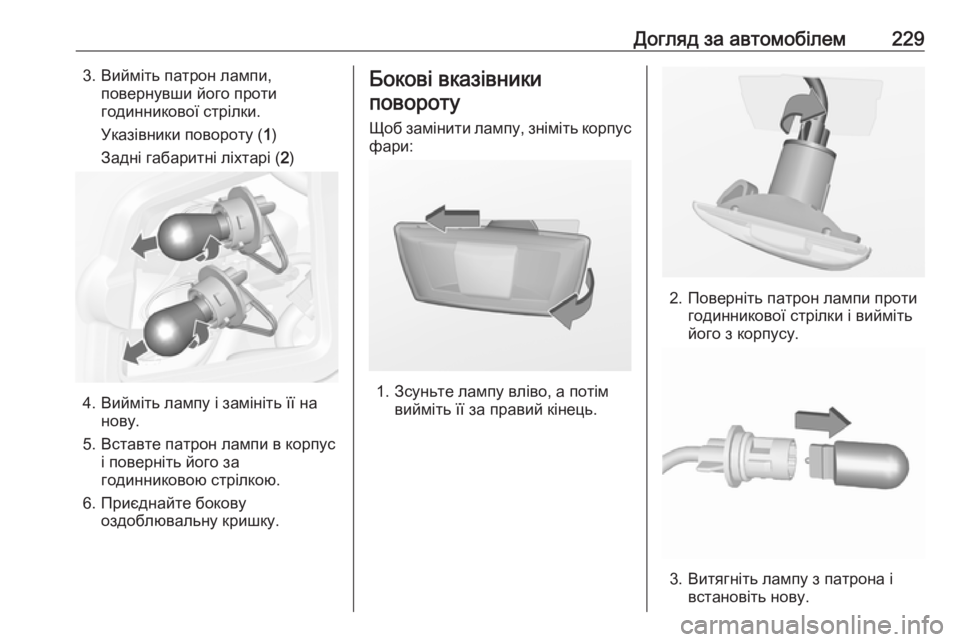

Догляд за автомобілем2293. Вийміть патрон лампи,повернувши його протигодинникової стрілки.
Указівники повороту ( 1)
Задні габаритні ліхтарі ( 2)
4. Вийміть лампу і замініть її на
нову.
5. Вставте патрон лампи в корпус і поверніть його загодинниковою стрілкою.
6. Приєднайте бокову оздоблювальну кришку.
Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.

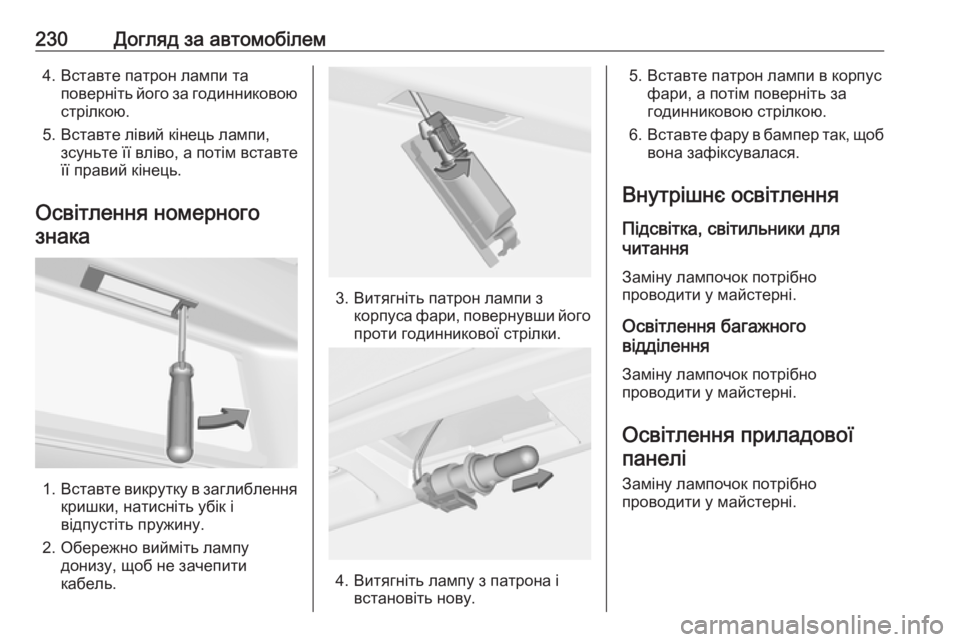

230Догляд за автомобілем4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпусфари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.

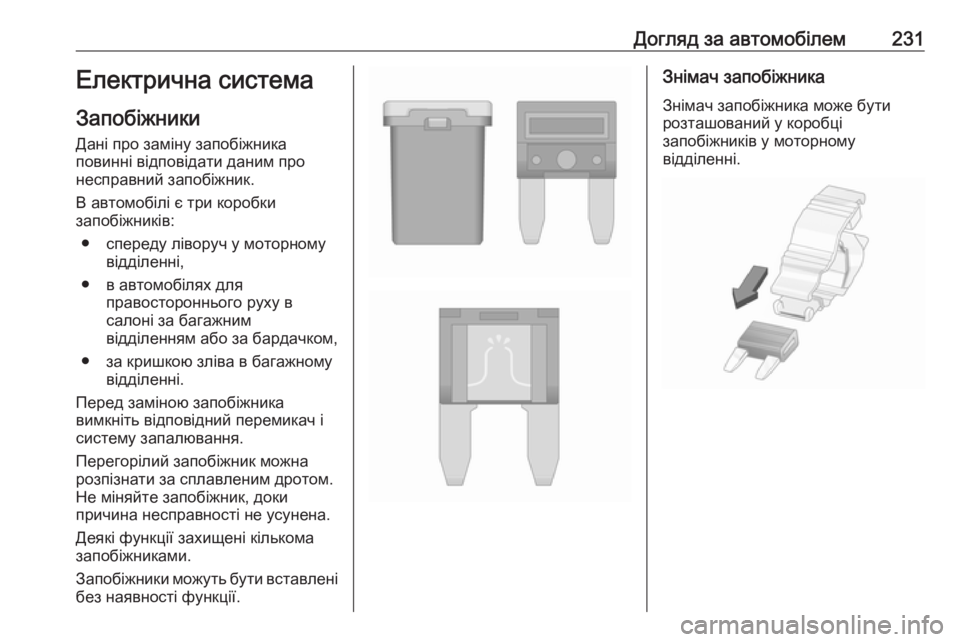

Догляд за автомобілем231Електрична система
Запобіжники Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні,
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком,
● за кришкою зліва в багажному відділенні.
Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалювання.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

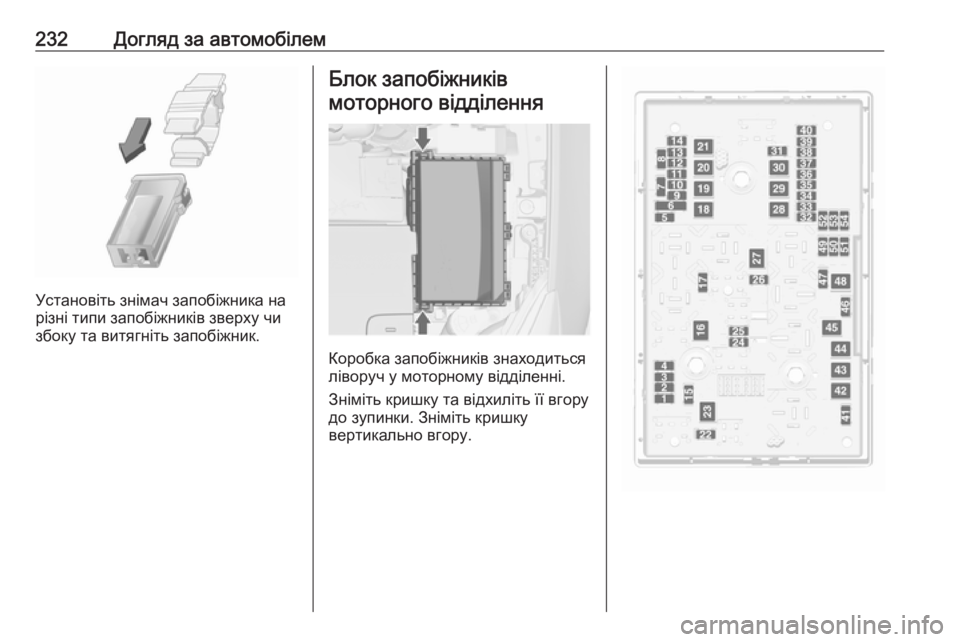

232Догляд за автомобілем
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

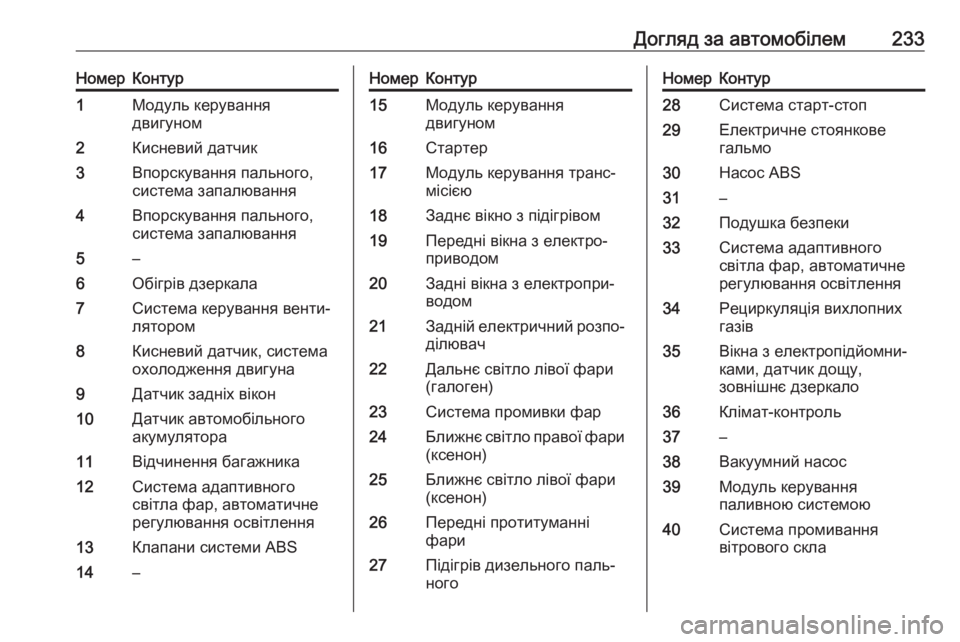

Догляд за автомобілем233НомерКонтур1Модуль керування
двигуном2Кисневий датчик3Впорскування пального,
система запалювання4Впорскування пального,
система запалювання5–6Обігрів дзеркала7Система керування венти‐
лятором8Кисневий датчик, система
охолодження двигуна9Датчик задніх вікон10Датчик автомобільного
акумулятора11Відчинення багажника12Система адаптивного
світла фар, автоматичне
регулювання освітлення13Клапани системи ABS14–НомерКонтур15Модуль керування
двигуном16Стартер17Модуль керування транс‐
місією18Заднє вікно з підігрівом19Передні вікна з електро‐
приводом20Задні вікна з електропри‐
водом21Задній електричний розпо‐
ділювач22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари (ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні
фари27Підігрів дизельного паль‐
ногоНомерКонтур28Система старт-стоп29Електричне стоянкове
гальмо30Насос ABS31–32Подушка безпеки33Система адаптивного
світла фар, автоматичне
регулювання освітлення34Рециркуляція вихлопних
газів35Вікна з електропідйомни‐
ками, датчик дощу,
зовнішнє дзеркало36Клімат-контроль37–38Вакуумний насос39Модуль керування
паливною системою40Система промивання
вітрового скла

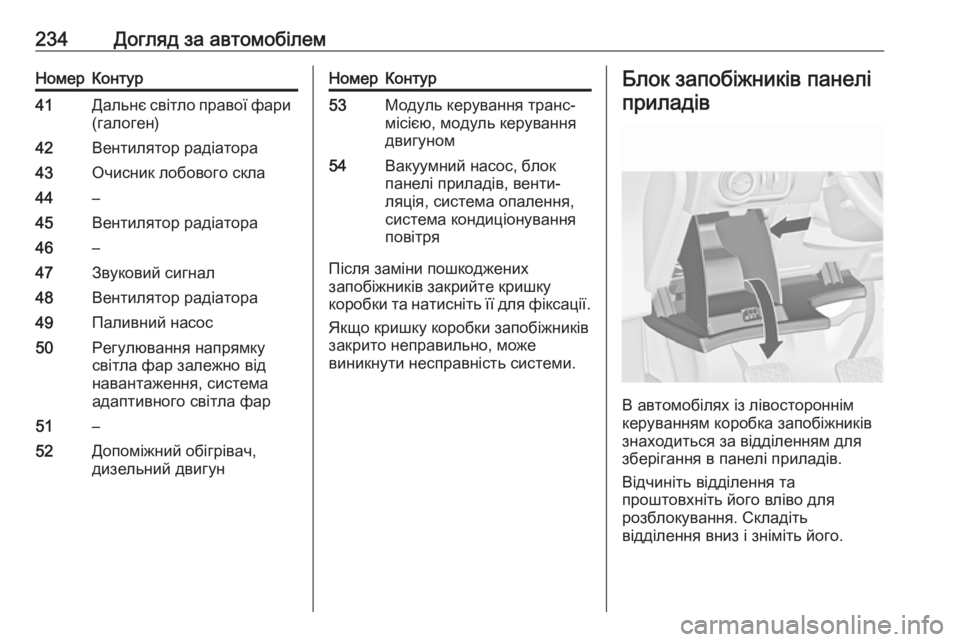

234Догляд за автомобілемНомерКонтур41Дальнє світло правої фари(галоген)42Вентилятор радіатора43Очисник лобового скла44–45Вентилятор радіатора46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання напрямку
світла фар залежно від
навантаження, система
адаптивного світла фар51–52Допоміжний обігрівач,
дизельний двигунНомерКонтур53Модуль керування транс‐
місією, модуль керування
двигуном54Вакуумний насос, блок
панелі приладів, венти‐
ляція, система опалення,
система кондиціонування
повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.

Догляд за автомобілем235
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.
№Контур1Дисплеї2Модуль керування кузовом,
прилади зовнішнього освіт‐
лення3Модуль керування кузовом,
прилади зовнішнього освіт‐
лення4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка, прикурювач№Контур7Розетка8Модуль керування кузовом,
ліва фара дальнього світла9Модуль керування кузовом,
права фара дальнього світла10Модуль керування кузовом,
замки дверей11Вентилятор салона12Водійське сидіння з електро‐
приводом13Пасажирське сидіння з елек‐
троприводом14Діагностичний з'єднувач15Подушка безпеки16Реле кришки багажника17Система кондиціонування
повітря18Блок сервісного діагносту‐
вання19Модуль керування кузовом,
стоп-сигнали, задні ліхтарі,
ліхтарі освітлення салону

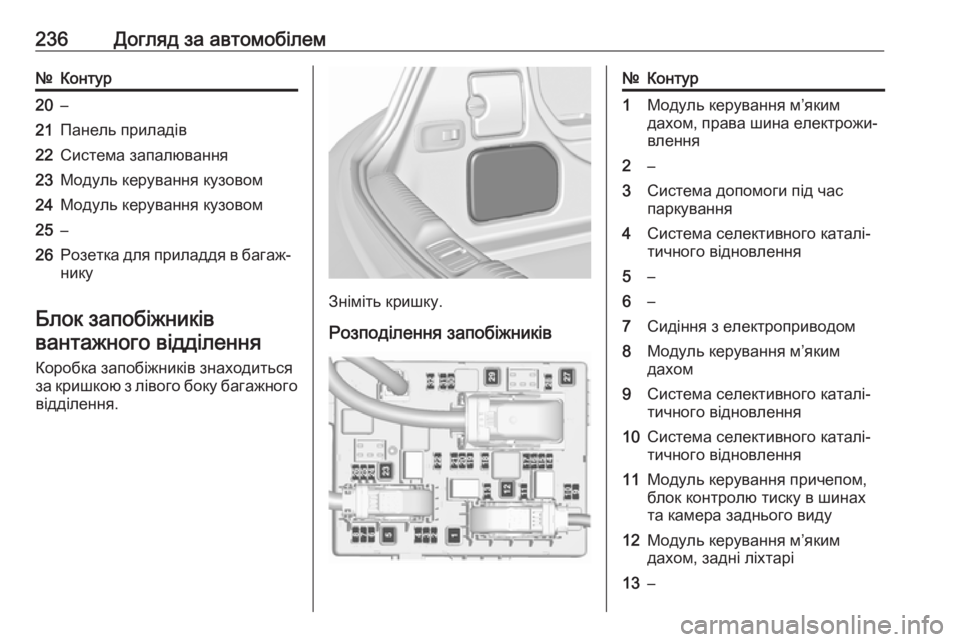

236Догляд за автомобілем№Контур20–21Панель приладів22Система запалювання23Модуль керування кузовом24Модуль керування кузовом25–26Розетка для приладдя в багаж‐
нику
Блок запобіжників
вантажного відділення
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.
Зніміть кришку.
Розподілення запобіжників
№Контур1Модуль керування м’яким
дахом, права шина електрожи‐
влення2–3Система допомоги під час
паркування4Система селективного каталі‐
тичного відновлення5–6–7Сидіння з електроприводом8Модуль керування м’яким
дахом9Система селективного каталі‐
тичного відновлення10Система селективного каталі‐
тичного відновлення11Модуль керування причепом,
блок контролю тиску в шинах
та камера заднього виду12Модуль керування м’яким
дахом, задні ліхтарі13–

Догляд за автомобілем237№Контур14Електропривод складання
заднього сидіння15–16Вентиляція сидіння, камера заднього огляду, модуль керу‐
вання м’яким дахом17–18–19Підігрів керма20–21Підігрів сидінь22–23Модуль керування м’яким
дахом, ліва шина електрожи‐
влення24Система селективного каталі‐
тичного відновлення25–26Запобіжник кабелю запуску
автомобіля від зовнішнього
джерела для режиму без вико‐
ристання логічних схем№Контур27Пасивний вхід28–29Гідравлічний блок30–31–32Система Flex RideІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Відкрийте кришку підлоги
багажника. Домкрат, інструменти
та ремінець для закріплення
пошкодженого колеса
зберігаються в інструментальному
ящику нижче запасного колеса в
багажному відділенні.
Колісний ключ і буксирна серга
зберігаються в сумці для
інструментів, розміщеній у ніші для

238Догляд за автомобілемзапасного колеса біля
інструментального ящика. Сумка для інструментів кріпиться
прив'язним тросиком до стрижня у ніші. Щоб дістати інструменти з
сумки, зніміть тросик зі стрижня і
вийміть сумку.
Запасне колесо 3 252.
Автомобілі без запасного
колеса
Деякі інструменти, а також
буксирна серга зберігаються в
ящику для інструментів під
килимком у багажному відділенні.
Автомобілі без запасного
колеса та з підлогою багажного
відділення без ніші
Деякі інструменти та буксирна
серга складені в сумці, яка
кріпиться до передньої лівої петлі в багажному відділенні.
Колеса та шини
Колеса
На автомобілях із дизельними
двигунами не дозволяється
використовувати колеса зі
сталевим ободом. Можна
використовувати лише колеса з дисками зі спеціального сплаву,
призначеного для автомобілів.
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
