OPEL CASCADA 2018 Instruktionsbok

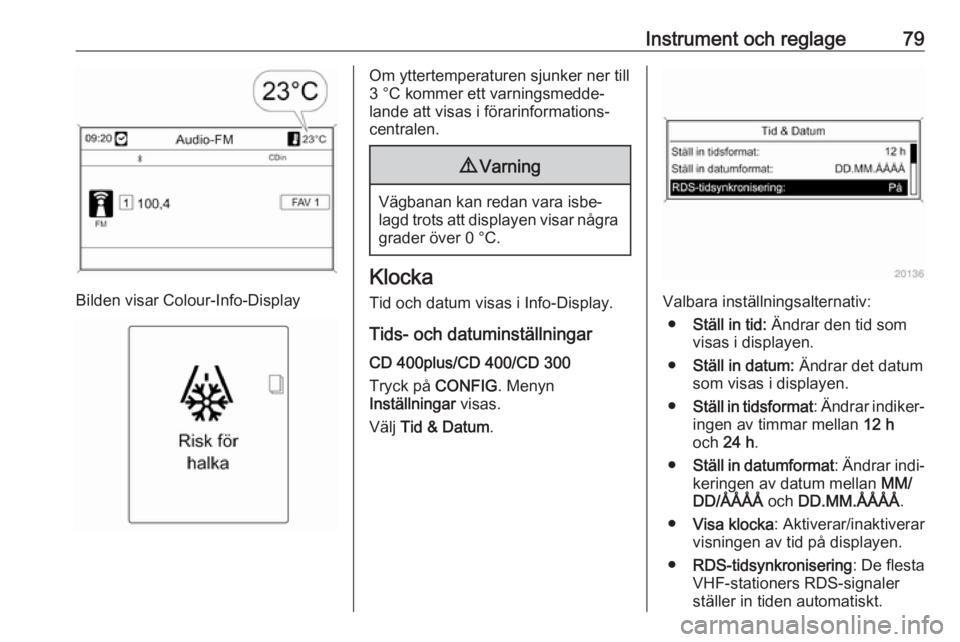

Instrument och reglage79
Bilden visar Colour-Info-Display
Om yttertemperaturen sjunker ner till
3 °C kommer ett varningsmedde‐
lande att visas i förarinformations‐
centralen.9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Tid och datum visas i Info-Display.
Tids- och datuminställningar CD 400plus/CD 400/CD 300
Tryck på CONFIG. Menyn
Inställningar visas.
Välj Tid & Datum .
Valbara inställningsalternativ:
● Ställ in tid: Ändrar den tid som
visas i displayen.
● Ställ in datum: Ändrar det datum
som visas i displayen.
● Ställ in tidsformat : Ändrar indiker‐
ingen av timmar mellan 12 h
och 24 h .
● Ställ in datumformat : Ändrar indi‐
keringen av datum mellan MM/
DD/ÅÅÅÅ och DD.MM.ÅÅÅÅ .
● Visa klocka : Aktiverar/inaktiverar
visningen av tid på displayen.
● RDS-tidsynkronisering : De flesta
VHF-stationers RDS-signaler ställer in tiden automatiskt.

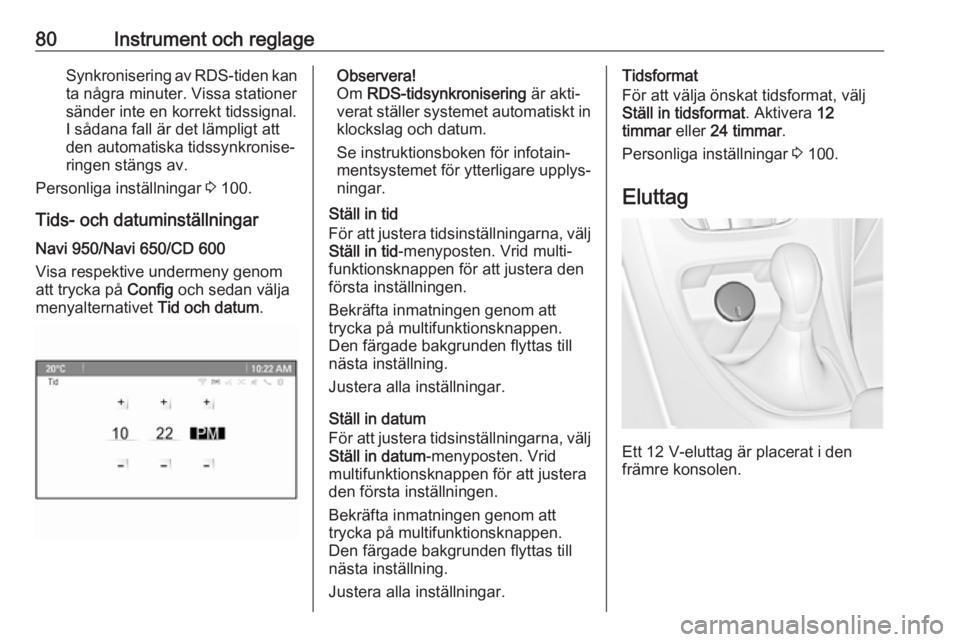

80Instrument och reglageSynkronisering av RDS-tiden kanta några minuter. Vissa stationer
sänder inte en korrekt tidssignal.
I sådana fall är det lämpligt att
den automatiska tidssynkronise‐
ringen stängs av.
Personliga inställningar 3 100.
Tids- och datuminställningar Navi 950/Navi 650/CD 600
Visa respektive undermeny genom
att trycka på Config och sedan välja
menyalternativet Tid och datum.Observera!
Om RDS-tidsynkronisering är akti‐
verat ställer systemet automatiskt in klockslag och datum.
Se instruktionsboken för infotain‐
mentsystemet för ytterligare upplys‐
ningar.
Ställ in tid
För att justera tidsinställningarna, välj Ställ in tid -menyposten. Vrid multi‐
funktionsknappen för att justera den
första inställningen.
Bekräfta inmatningen genom att
trycka på multifunktionsknappen.
Den färgade bakgrunden flyttas till
nästa inställning.
Justera alla inställningar.
Ställ in datum
För att justera tidsinställningarna, välj
Ställ in datum -menyposten. Vrid
multifunktionsknappen för att justera
den första inställningen.
Bekräfta inmatningen genom att
trycka på multifunktionsknappen.
Den färgade bakgrunden flyttas till
nästa inställning.
Justera alla inställningar.Tidsformat
För att välja önskat tidsformat, välj
Ställ in tidsformat . Aktivera 12
timmar eller 24 timmar .
Personliga inställningar 3 100.
Eluttag
Ett 12 V-eluttag är placerat i den
främre konsolen.

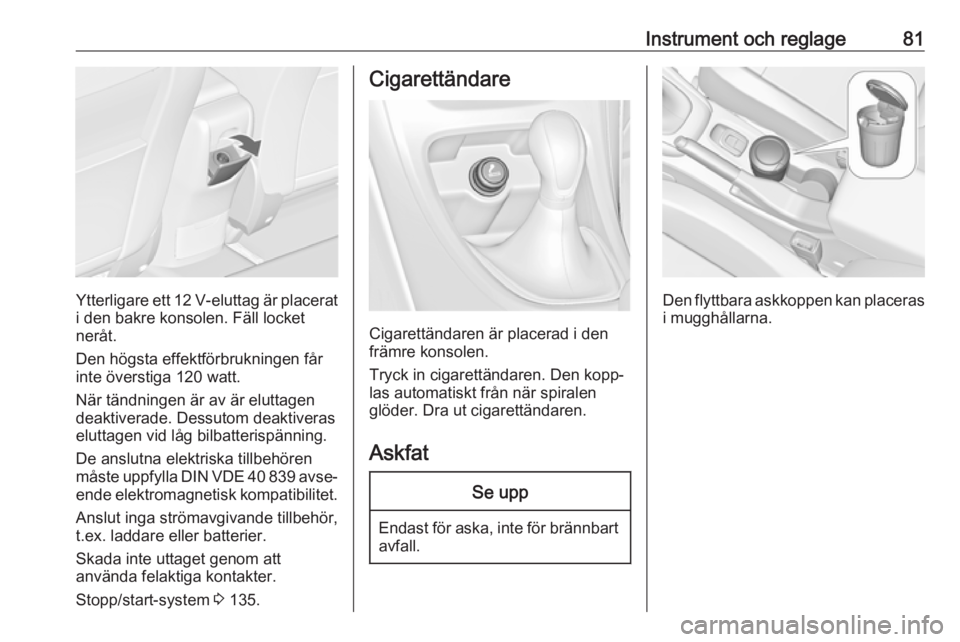

Instrument och reglage81
Ytterligare ett 12 V-eluttag är placerat
i den bakre konsolen. Fäll locket
neråt.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 avse‐ ende elektromagnetisk kompatibilitet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att
använda felaktiga kontakter.
Stopp/start-system 3 135.
Cigarettändare
Cigarettändaren är placerad i den
främre konsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
Askfat
Se upp
Endast för aska, inte för brännbart avfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.

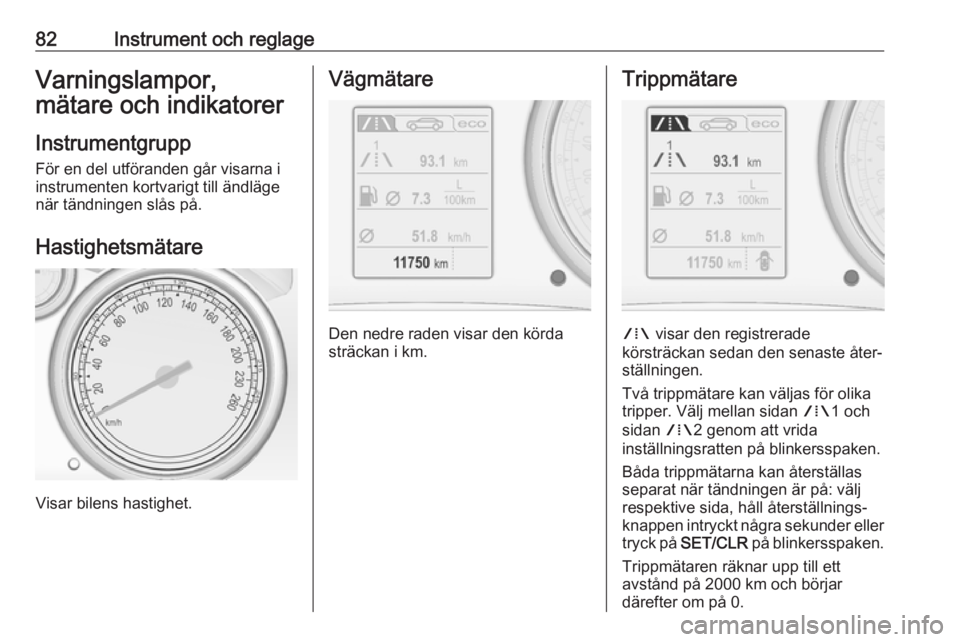

82Instrument och reglageVarningslampor,
mätare och indikatorer
Instrumentgrupp
För en del utföranden går visarna i
instrumenten kortvarigt till ändläge
när tändningen slås på.
Hastighetsmätare
Visar bilens hastighet.
Vägmätare
Den nedre raden visar den körda
sträckan i km.
Trippmätare
W visar den registrerade
körsträckan sedan den senaste åter‐
ställningen.
Två trippmätare kan väljas för olika
tripper. Välj mellan sidan W1 och
sidan W2 genom att vrida
inställningsratten på blinkersspaken.
Båda trippmätarna kan återställas
separat när tändningen är på: välj
respektive sida, håll återställnings‐
knappen intryckt några sekunder eller
tryck på SET/CLR på blinkersspaken.
Trippmätaren räknar upp till ett
avstånd på 2000 km och börjar
därefter om på 0.

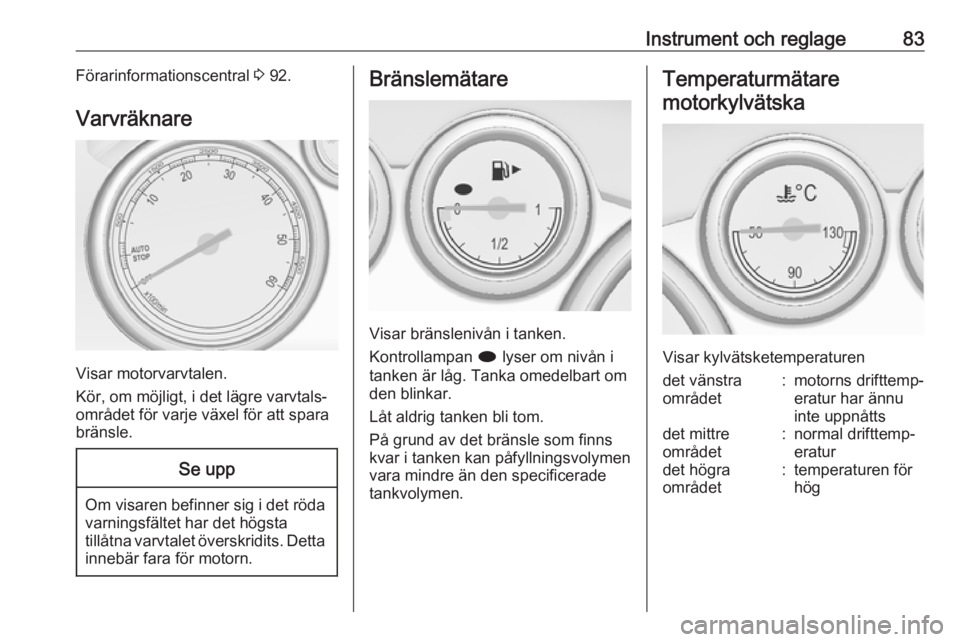

Instrument och reglage83Förarinformationscentral 3 92.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel för att spara
bränsle.
Se upp
Om visaren befinner sig i det röda
varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar bränslenivån i tanken.
Kontrollampan i lyser om nivån i
tanken är låg. Tanka omedelbart om
den blinkar.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen
det vänstra
området:motorns drifttemp‐
eratur har ännu
inte uppnåttsdet mittre
området:normal drifttemp‐
eraturdet högra
området:temperaturen för
hög

84Instrument och reglageSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.

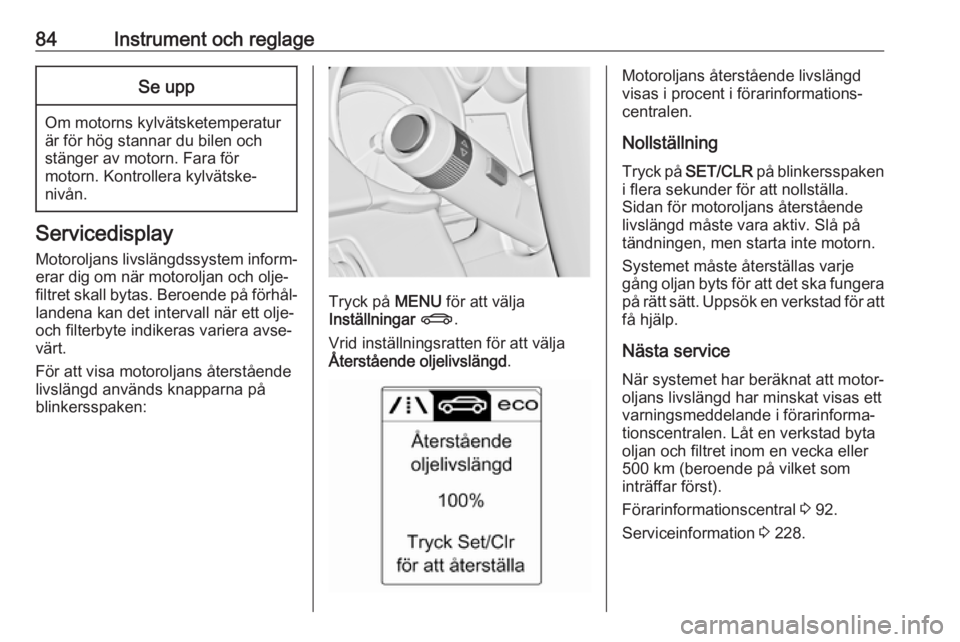

Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
För att visa motoroljans återstående
livslängd används knapparna på
blinkersspaken:
Tryck på MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
Återstående oljelivslängd .
Motoroljans återstående livslängd
visas i procent i förarinformations‐
centralen.
Nollställning
Tryck på SET/CLR på blinkersspaken
i flera sekunder för att nollställa.
Sidan för motoroljans återstående
livslängd måste vara aktiv. Slå på
tändningen, men starta inte motorn.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att
få hjälp.
Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas ett varningsmeddelande i förarinforma‐
tionscentralen. Låt en verkstad byta
oljan och filtret inom en vecka eller
500 km (beroende på vilket som
inträffar först).
Förarinformationscentral 3 92.
Serviceinformation 3 228.

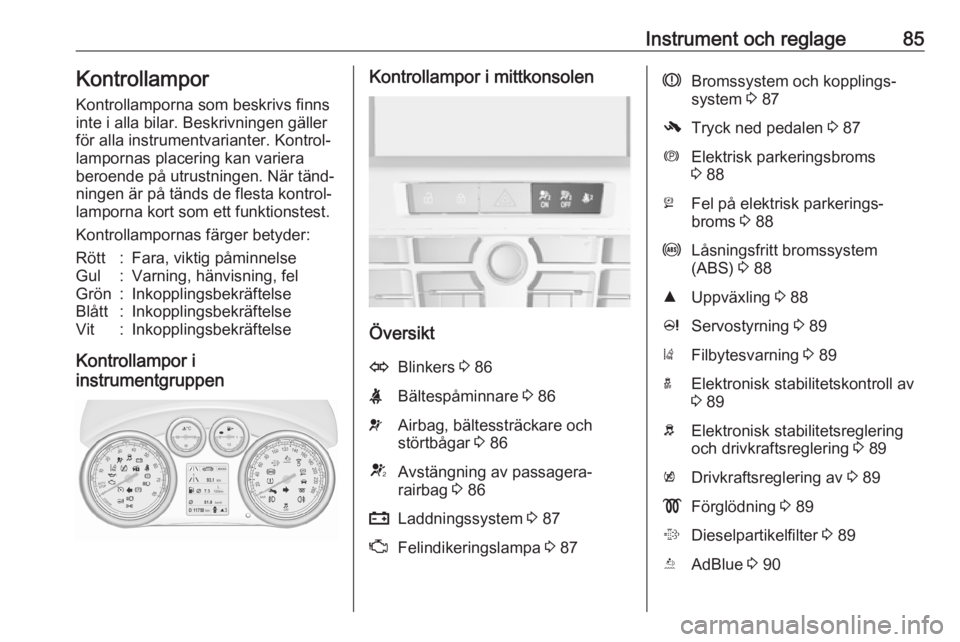

Instrument och reglage85Kontrollampor
Kontrollamporna som beskrivs finns inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera
beroende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.
Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, felGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse
Kontrollampor i
instrumentgruppen
Kontrollampor i mittkonsolen
Översikt
OBlinkers 3 86XBältespåminnare 3 86vAirbag, bältessträckare och
störtbågar 3 86VAvstängning av passagera‐
rairbag 3 86pLaddningssystem 3 87ZFelindikeringslampa 3 87RBromssystem och kopplings‐
system 3 87-Tryck ned pedalen 3 87mElektrisk parkeringsbroms
3 88jFel på elektrisk parkerings‐
broms 3 88uLåsningsfritt bromssystem
(ABS) 3 88RUppväxling 3 88cServostyrning 3 89)Filbytesvarning 3 89aElektronisk stabilitetskontroll av
3 89bElektronisk stabilitetsreglering
och drivkraftsreglering 3 89kDrivkraftsreglering av 3 89!Förglödning 3 89%Dieselpartikelfilter 3 89YAdBlue 3 90

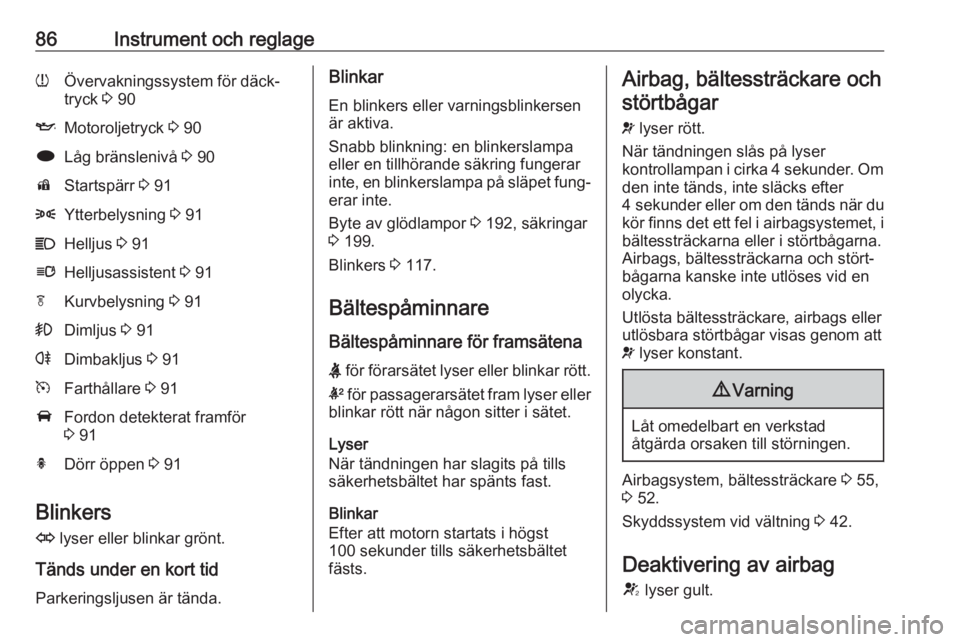

86Instrument och reglagewÖvervakningssystem för däck‐
tryck 3 90IMotoroljetryck 3 90iLåg bränslenivå 3 90dStartspärr 3 918Ytterbelysning 3 91CHelljus 3 91lHelljusassistent 3 91fKurvbelysning 3 91>Dimljus 3 91rDimbakljus 3 91mFarthållare 3 91AFordon detekterat framför
3 91hDörr öppen 3 91
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersenär aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 192, säkringar
3 199.
Blinkers 3 117.
Bältespåminnare
Bältespåminnare för framsätena X för förarsätet lyser eller blinkar rött.
k för passagerarsätet fram lyser eller
blinkar rött när någon sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.Airbag, bältessträckare och
störtbågar
v lyser rött.
När tändningen slås på lyser
kontrollampan i cirka 4 sekunder. Om den inte tänds, inte släcks efter
4 sekunder eller om den tänds när du
kör finns det ett fel i airbagsystemet, i bältessträckarna eller i störtbågarna.
Airbags, bältessträckarna och stört‐
bågarna kanske inte utlöses vid en
olycka.
Utlösta bältessträckare, airbags eller
utlösbara störtbågar visas genom att
v lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Airbagsystem, bältessträckare 3 55,
3 52.
Skyddssystem vid vältning 3 42.
Deaktivering av airbag V lyser gult.

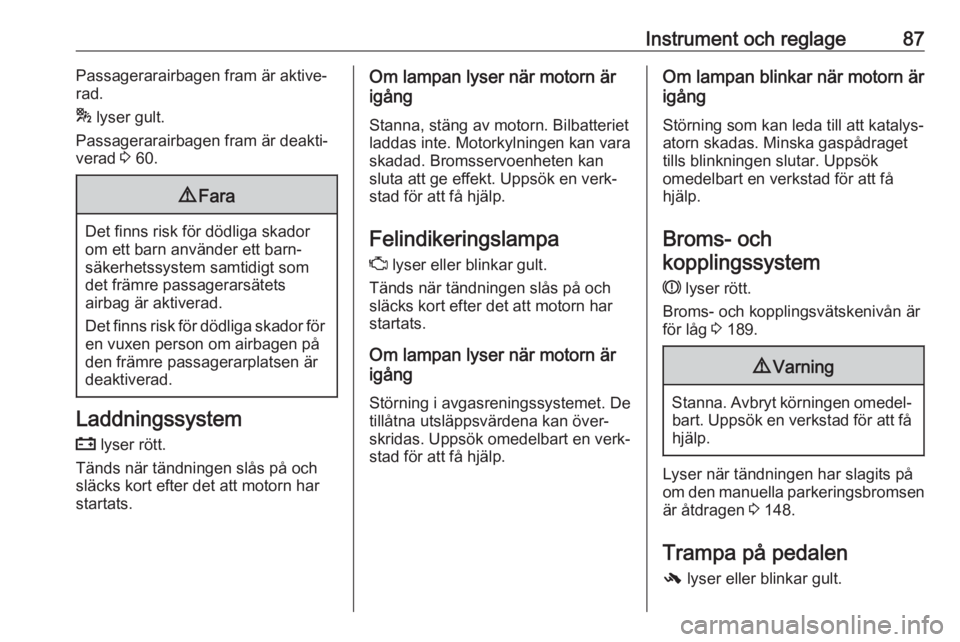

Instrument och reglage87Passagerarairbagen fram är aktive‐
rad.
* lyser gult.
Passagerarairbagen fram är deakti‐ verad 3 60.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets
airbag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐ skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och
kopplingssystem
R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 189.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om den manuella parkeringsbromsen
är åtdragen 3 148.
Trampa på pedalen
- lyser eller blinkar gult.

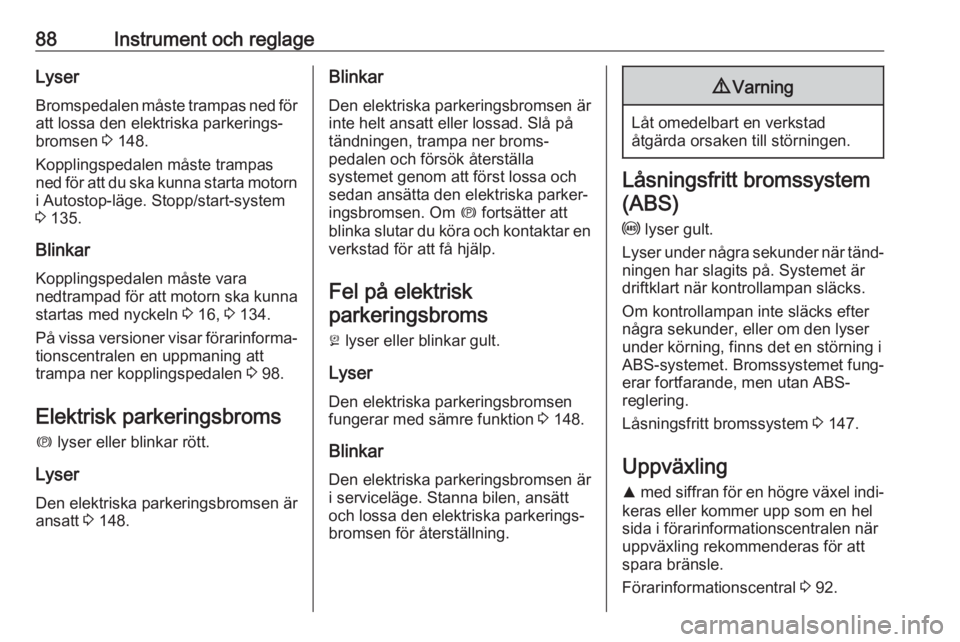

88Instrument och reglageLyserBromspedalen måste trampas ned för
att lossa den elektriska parkerings‐
bromsen 3 148.
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn i Autostop-läge. Stopp/start-system
3 135.
Blinkar Kopplingspedalen måste vara
nedtrampad för att motorn ska kunna
startas med nyckeln 3 16, 3 134.
På vissa versioner visar förarinforma‐
tionscentralen en uppmaning att
trampa ner kopplingspedalen 3 98.
Elektrisk parkeringsbroms m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är
ansatt 3 148.Blinkar
Den elektriska parkeringsbromsen är inte helt ansatt eller lossad. Slå påtändningen, trampa ner broms‐
pedalen och försök återställa
systemet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektrisk parkeringsbroms
j lyser eller blinkar gult.
Lyser
Den elektriska parkeringsbromsen
fungerar med sämre funktion 3 148.
Blinkar
Den elektriska parkeringsbromsen är i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐ erar fortfarande, men utan ABS-
reglering.
Låsningsfritt bromssystem 3 147.
Uppväxling
R med siffran för en högre växel indi‐
keras eller kommer upp som en hel
sida i förarinformationscentralen när
uppväxling rekommenderas för att
spara bränsle.
Förarinformationscentral 3 92.
