Page 41 of 261

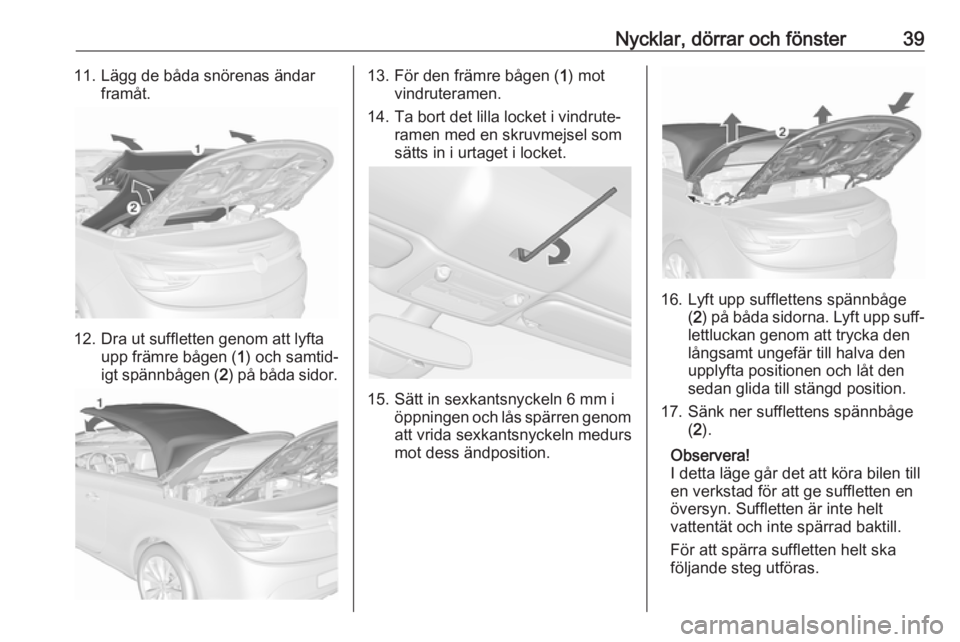

Nycklar, dörrar och fönster3911. Lägg de båda snörenas ändarframåt.
12. Dra ut suffletten genom att lyftaupp främre bågen ( 1) och samtid‐
igt spännbågen ( 2) på båda sidor.
13. För den främre bågen ( 1) mot
vindruteramen.
14. Ta bort det lilla locket i vindrute‐ ramen med en skruvmejsel som
sätts in i urtaget i locket.
15. Sätt in sexkantsnyckeln 6 mm i öppningen och lås spärren genom
att vrida sexkantsnyckeln medurs
mot dess ändposition.
16. Lyft upp sufflettens spännbåge (2 ) på båda sidorna. Lyft upp suff‐
lettluckan genom att trycka den
långsamt ungefär till halva den
upplyfta positionen och låt den
sedan glida till stängd position.
17. Sänk ner sufflettens spännbåge (2 ).
Observera!
I detta läge går det att köra bilen till en verkstad för att ge suffletten en
översyn. Suffletten är inte helt
vattentät och inte spärrad baktill.
För att spärra suffletten helt ska
följande steg utföras.
Page 42 of 261

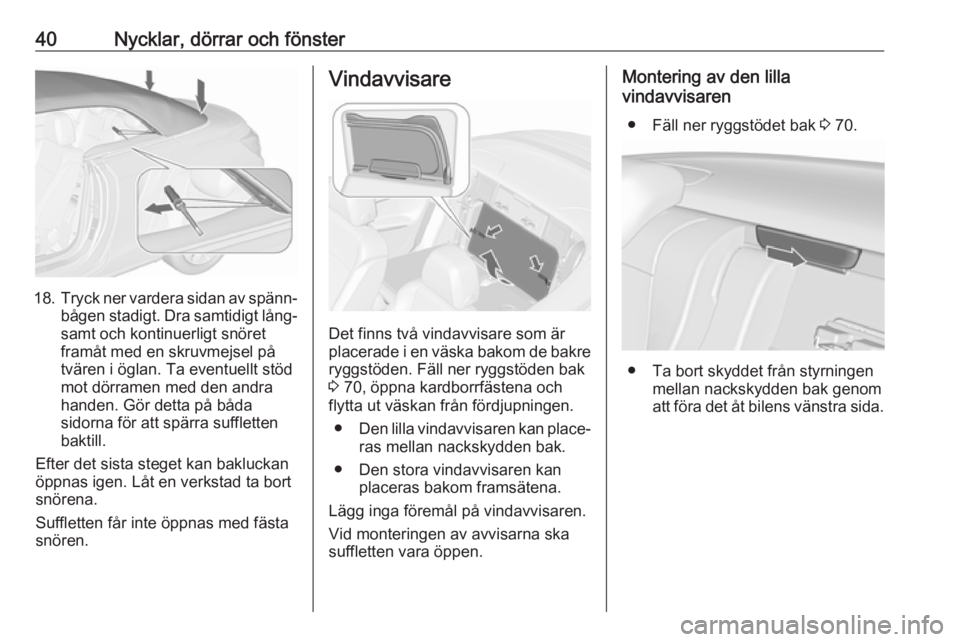

40Nycklar, dörrar och fönster
18.Tryck ner vardera sidan av spänn‐
bågen stadigt. Dra samtidigt lång‐ samt och kontinuerligt snöret
framåt med en skruvmejsel på
tvären i öglan. Ta eventuellt stöd
mot dörramen med den andra
handen. Gör detta på båda
sidorna för att spärra suffletten
baktill.
Efter det sista steget kan bakluckan
öppnas igen. Låt en verkstad ta bort
snörena.
Suffletten får inte öppnas med fästa
snören.
Vindavvisare
Det finns två vindavvisare som är
placerade i en väska bakom de bakre
ryggstöden. Fäll ner ryggstöden bak
3 70, öppna kardborrfästena och
flytta ut väskan från fördjupningen.
● Den lilla vindavvisaren kan place‐
ras mellan nackskydden bak.
● Den stora vindavvisaren kan placeras bakom framsätena.
Lägg inga föremål på vindavvisaren.
Vid monteringen av avvisarna ska
suffletten vara öppen.
Montering av den lilla
vindavvisaren
● Fäll ner ryggstödet bak 3 70.
● Ta bort skyddet från styrningen
mellan nackskydden bak genom
att föra det åt bilens vänstra sida.
Page 43 of 261

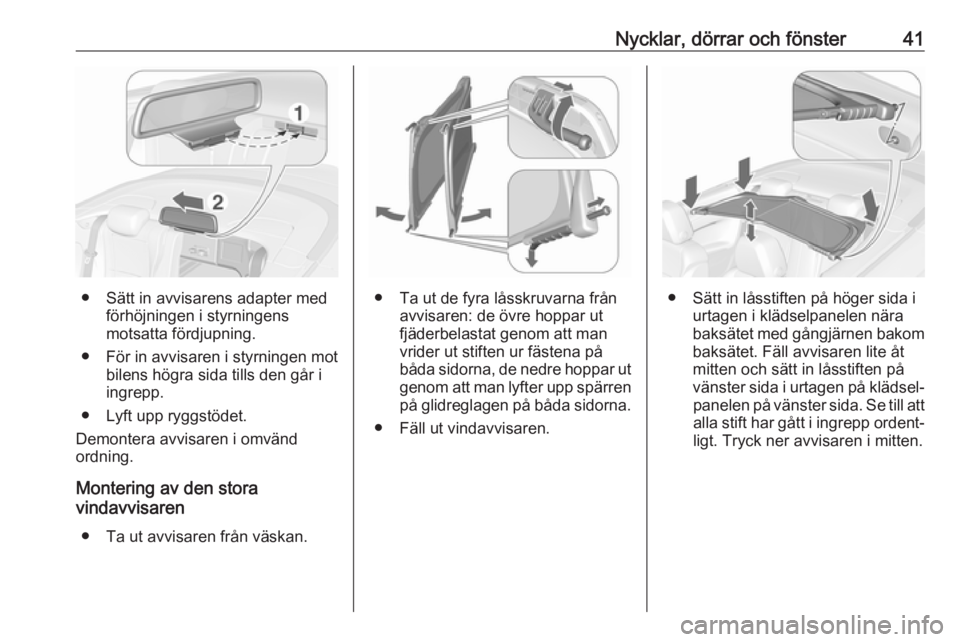

Nycklar, dörrar och fönster41
● Sätt in avvisarens adapter medförhöjningen i styrningens
motsatta fördjupning.
● För in avvisaren i styrningen mot bilens högra sida tills den går iingrepp.
● Lyft upp ryggstödet.
Demontera avvisaren i omvänd
ordning.
Montering av den stora
vindavvisaren
● Ta ut avvisaren från väskan.● Ta ut de fyra låsskruvarna från avvisaren: de övre hoppar ut
fjäderbelastat genom att man
vrider ut stiften ur fästena på
båda sidorna, de nedre hoppar ut genom att man lyfter upp spärren på glidreglagen på båda sidorna.
● Fäll ut vindavvisaren.● Sätt in låsstiften på höger sida i urtagen i klädselpanelen nära
baksätet med gångjärnen bakom baksätet. Fäll avvisaren lite åt
mitten och sätt in låsstiften på
vänster sida i urtagen på klädsel‐ panelen på vänster sida. Se till att
alla stift har gått i ingrepp ordent‐ ligt. Tryck ner avvisaren i mitten.
Page 44 of 261

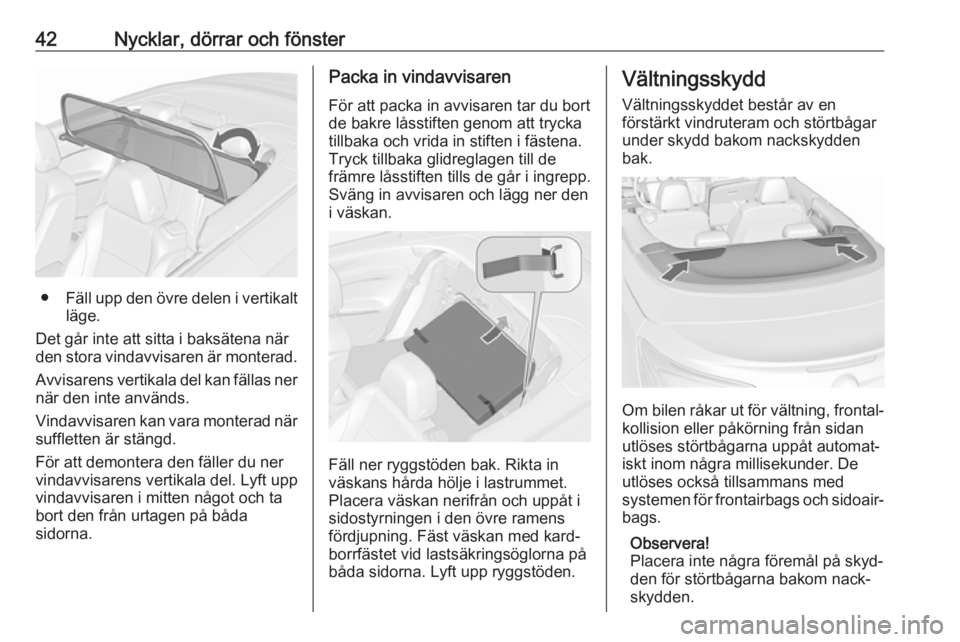

42Nycklar, dörrar och fönster
●Fäll upp den övre delen i vertikalt
läge.
Det går inte att sitta i baksätena när den stora vindavvisaren är monterad.
Avvisarens vertikala del kan fällas ner
när den inte används.
Vindavvisaren kan vara monterad när
suffletten är stängd.
För att demontera den fäller du ner
vindavvisarens vertikala del. Lyft upp
vindavvisaren i mitten något och ta
bort den från urtagen på båda
sidorna.
Packa in vindavvisaren
För att packa in avvisaren tar du bort de bakre låsstiften genom att trycka
tillbaka och vrida in stiften i fästena.
Tryck tillbaka glidreglagen till de
främre låsstiften tills de går i ingrepp.
Sväng in avvisaren och lägg ner den
i väskan.
Fäll ner ryggstöden bak. Rikta in
väskans hårda hölje i lastrummet.
Placera väskan nerifrån och uppåt i
sidostyrningen i den övre ramens
fördjupning. Fäst väskan med kard‐
borrfästet vid lastsäkringsöglorna på
båda sidorna. Lyft upp ryggstöden.
Vältningsskydd
Vältningsskyddet består av en
förstärkt vindruteram och störtbågar
under skydd bakom nackskydden
bak.
Om bilen råkar ut för vältning, frontal‐ kollision eller påkörning från sidan
utlöses störtbågarna uppåt automat‐
iskt inom några millisekunder. De
utlöses också tillsammans med
systemen för frontairbags och sidoair‐
bags.
Observera!
Placera inte några föremål på skyd‐
den för störtbågarna bakom nack‐
skydden.
Page 45 of 261

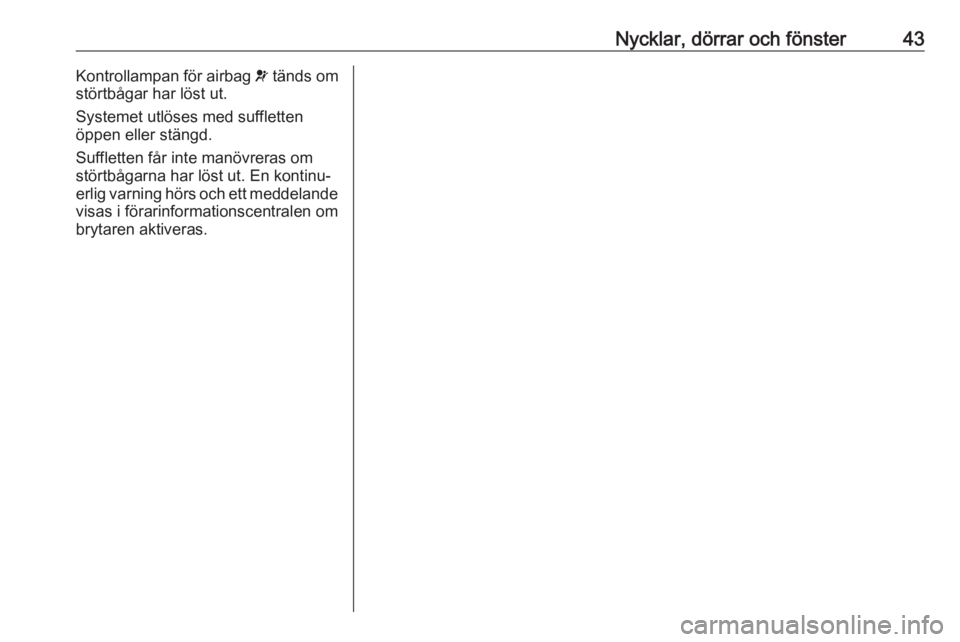

Nycklar, dörrar och fönster43Kontrollampan för airbag v tänds om
störtbågar har löst ut.
Systemet utlöses med suffletten
öppen eller stängd.
Suffletten får inte manövreras om
störtbågarna har löst ut. En kontinu‐
erlig varning hörs och ett meddelande visas i förarinformationscentralen ombrytaren aktiveras.
Page 46 of 261

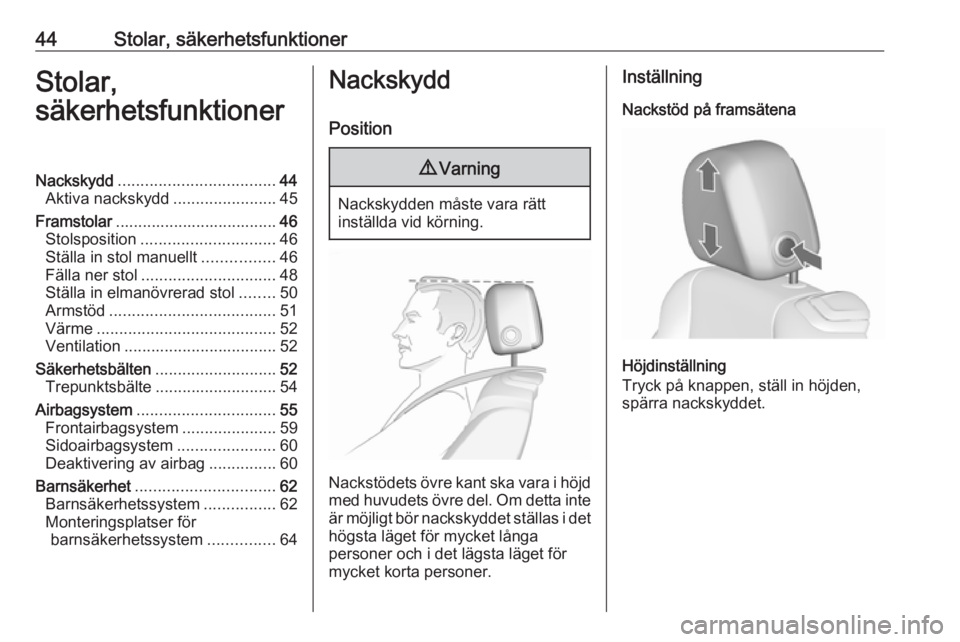

44Stolar, säkerhetsfunktionerStolar,
säkerhetsfunktionerNackskydd ................................... 44
Aktiva nackskydd .......................45
Framstolar .................................... 46
Stolsposition .............................. 46
Ställa in stol manuellt ................46
Fälla ner stol .............................. 48
Ställa in elmanövrerad stol ........50
Armstöd ..................................... 51
Värme ........................................ 52
Ventilation .................................. 52
Säkerhetsbälten ........................... 52
Trepunktsbälte ........................... 54
Airbagsystem ............................... 55
Frontairbagsystem .....................59
Sidoairbagsystem ......................60
Deaktivering av airbag ...............60
Barnsäkerhet ............................... 62
Barnsäkerhetssystem ................62
Monteringsplatser för barnsäkerhetssystem ...............64Nackskydd
Position9 Varning
Nackskydden måste vara rätt
inställda vid körning.
Nackstödets övre kant ska vara i höjd
med huvudets övre del. Om detta inte
är möjligt bör nackskyddet ställas i det högsta läget för mycket långa
personer och i det lägsta läget för
mycket korta personer.
Inställning
Nackstöd på framsätena
Höjdinställning
Tryck på knappen, ställ in höjden,
spärra nackskyddet.
Page 47 of 261

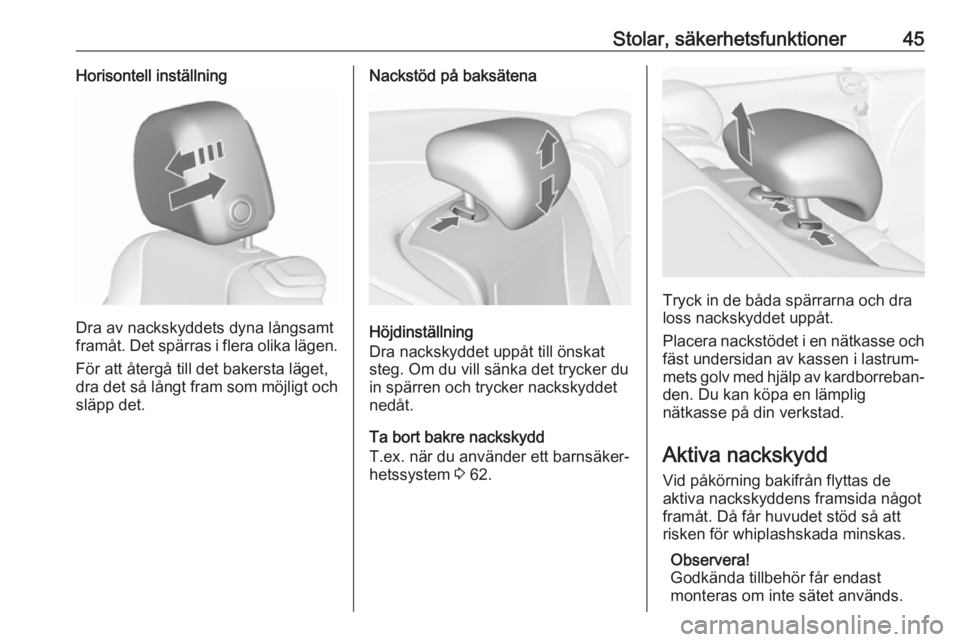

Stolar, säkerhetsfunktioner45Horisontell inställning
Dra av nackskyddets dyna långsamt
framåt. Det spärras i flera olika lägen.
För att återgå till det bakersta läget,
dra det så långt fram som möjligt och
släpp det.
Nackstöd på baksätena
Höjdinställning
Dra nackskyddet uppåt till önskat
steg. Om du vill sänka det trycker du in spärren och trycker nackskyddet
nedåt.
Ta bort bakre nackskydd
T.ex. när du använder ett barnsäker‐ hetssystem 3 62.
Tryck in de båda spärrarna och dra
loss nackskyddet uppåt.
Placera nackstödet i en nätkasse och fäst undersidan av kassen i lastrum‐
mets golv med hjälp av kardborreban‐
den. Du kan köpa en lämplig
nätkasse på din verkstad.
Aktiva nackskydd
Vid påkörning bakifrån flyttas de
aktiva nackskyddens framsida något
framåt. Då får huvudet stöd så att
risken för whiplashskada minskas.
Observera!
Godkända tillbehör får endast
monteras om inte sätet används.
Page 48 of 261
46Stolar, säkerhetsfunktionerFramstolar
Stolsposition9 Varning
Sätena måste vara rätt inställda
vid körning.
9 Fara
Sitt inte närmare ratten än 25 cm
för att möjliggöra säker utlösning
av airbagen.
9 Varning
Ställ aldrig in sätena under
körning. De kan röra sig okontrol‐
lerat.
9 Varning
Förvara aldrig några föremål
under stolarna.
● Sätt dig så långt in mot rygg‐ stödet som möjligt. Ställ in sätets
avstånd till pedalerna så att
benen är lätt vinklade när peda‐
lerna är nertrampade. Skut pass‐
agerarsätet fram så långt bakåt
som möjligt.
● Ställ in säteshöjden på lämplig höjd, så att du har fri sikt åt alla
håll och ser alla mätare. Det bör
finnas ett fritt utrymme på minst
en handbredd mellan huvudet
och innertaket. Låren ska vila lätt mot sätet utan tryck.
● Sätt dig med axlarna så långt in mot ryggstödet som möjligt. Ställ
in ryggstödets lutning så att det
går lätt att nå ratten med armarna
något böjda. När du vrider på
ratten måste axlarna behålla kontakten med sätet. Ryggstödet får inte vara lutat för långt bakåt.
Rekommenderad maximal
lutningsvinkel är ca 25°.
● Justera sätet och ratten så att handlederna vilar på ratten när
armen är helt utsträckt och
axlarna är på ryggstödet.
● Ställ in ratten 3 76.
● Ställ in nackskyddet 3 44.
● Ställ in lårstödet så att det blir ett
avstånd på ungefär två fingrars
bredd mellan sätets kant och
knävecket.
● Ställ in svankstödet så att det stöder ryggradens naturliga form.
Ställa in stol manuellt
Använd alltid säkerhetsbältena och
se till att ryggstöden är spärrade vid
körning.
Page 49 of 261
Stolar, säkerhetsfunktioner47Längdinställning
Dra i handtaget, flytta sätet, släpp
handtaget. Försök att flytta sätet
bakåt och framåt för att kontrollera att
det är låst på plats.
Ryggstödslutning
Vrid spaken bakåt, justera lutningen
och släpp spaken. Låt ryggstödet gå i
ingrepp hörbart.
Sitshöjd
Pumpa med spaken
uppåt:sätet hamnar högreneråt:sätet hamnar lägre
Page 50 of 261

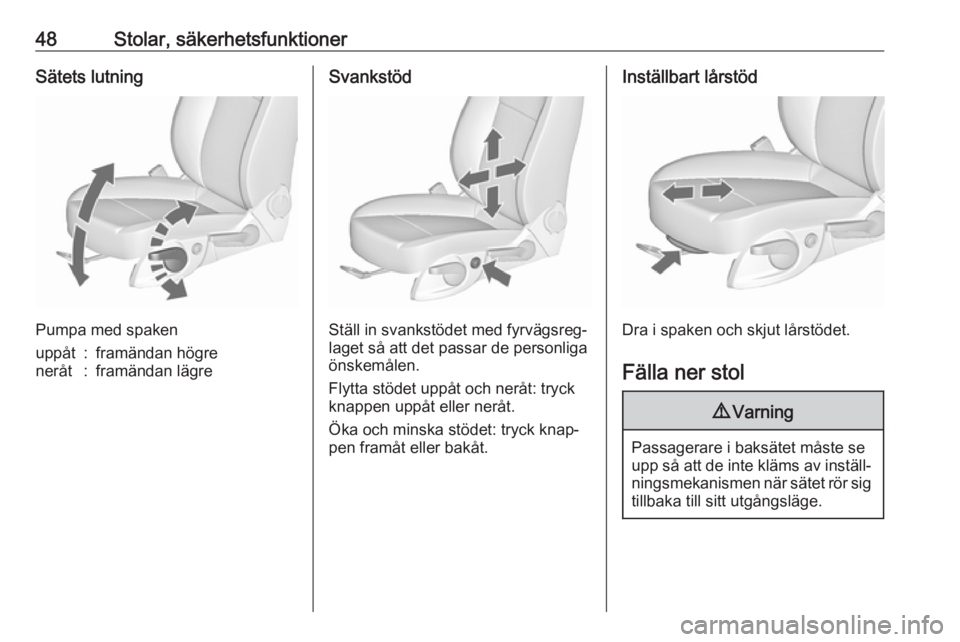

48Stolar, säkerhetsfunktionerSätets lutning
Pumpa med spaken
uppåt:framändan högreneråt:framändan lägreSvankstöd
Ställ in svankstödet med fyrvägsreg‐
laget så att det passar de personliga
önskemålen.
Flytta stödet uppåt och neråt: tryck
knappen uppåt eller neråt.
Öka och minska stödet: tryck knap‐
pen framåt eller bakåt.
Inställbart lårstöd
Dra i spaken och skjut lårstödet.
Fälla ner stol
9 Varning
Passagerare i baksätet måste se
upp så att de inte kläms av inställ‐ ningsmekanismen när sätet rör sig tillbaka till sitt utgångsläge.
