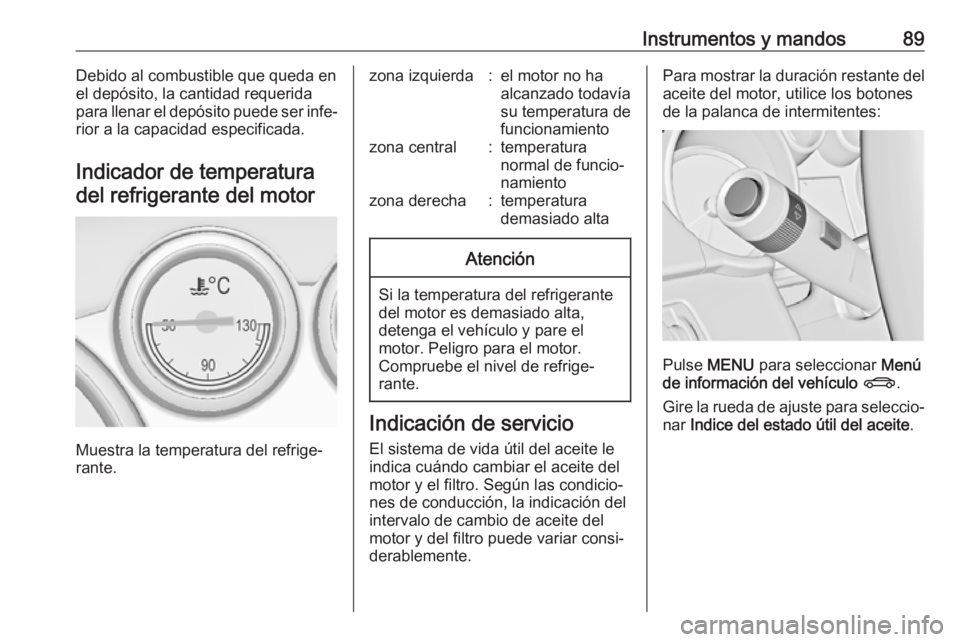

Instrumentos y mandos89Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser infe‐
rior a la capacidad especificada.
Indicador de temperaturadel refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona izquierda:el motor no ha
alcanzado todavía
su temperatura de
funcionamientozona central:temperatura
normal de funcio‐
namientozona derecha:temperatura
demasiado altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Indicación de servicio
El sistema de vida útil del aceite le
indica cuándo cambiar el aceite del
motor y el filtro. Según las condicio‐
nes de conducción, la indicación del
intervalo de cambio de aceite del
motor y del filtro puede variar consi‐
derablemente.
Para mostrar la duración restante del
aceite del motor, utilice los botones
de la palanca de intermitentes:
Pulse MENU para seleccionar Menú
de información del vehículo X .
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite .

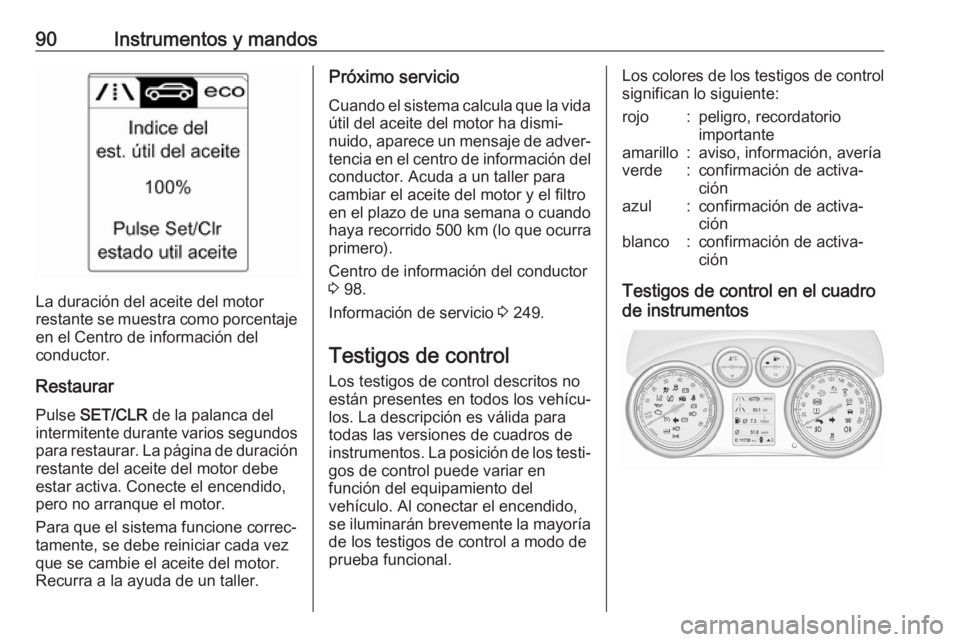

90Instrumentos y mandos
La duración del aceite del motor
restante se muestra como porcentaje
en el Centro de información del
conductor.
Restaurar
Pulse SET/CLR de la palanca del
intermitente durante varios segundos para restaurar. La página de duración
restante del aceite del motor debe
estar activa. Conecte el encendido,
pero no arranque el motor.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio
Cuando el sistema calcula que la vida útil del aceite del motor ha dismi‐
nuido, aparece un mensaje de adver‐ tencia en el centro de información del
conductor. Acuda a un taller para cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando
haya recorrido 500 km (lo que ocurra primero).
Centro de información del conductor
3 98.
Información de servicio 3 249.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐ gos de control puede variar en
función del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría
de los testigos de control a modo de
prueba funcional.Los colores de los testigos de control significan lo siguiente:rojo:peligro, recordatorio
importanteamarillo:aviso, información, averíaverde:confirmación de activa‐
ciónazul:confirmación de activa‐
ciónblanco:confirmación de activa‐
ción
Testigos de control en el cuadro
de instrumentos

Instrumentos y mandos91Testigos de control en la consola
central
Vista general
OIntermitentes 3 92XRecordatorio del cinturón de
seguridad 3 92vAirbags y pretensores de cintu‐
rones y barras antivuelco
3 92VDesactivación de los airbags
3 93pSistema de carga 3 93ZTestigo de averías 3 93RSistema de frenos y embrague
3 93-Accione el pedal 3 93mFreno de estacionamiento eléc‐
trico 3 94jAvería del freno de estaciona‐
miento eléctrico 3 94uSistema antibloqueo de frenos
(ABS) 3 94RCambio a una marcha más larga
3 95cServodirección 3 95)Aviso de cambio de carril
3 95aControl electrónico de estabi‐
lidad desactivado 3 95bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 95kSistema de control de tracción
desactivado 3 95!Precalentamiento 3 96%Filtro de partículas diésel
3 96YAdBlue 3 96wSistema de control de presión de
los neumáticos 3 96IPresión de aceite del motor
3 96iNivel de combustible bajo
3 97dInmovilizador 3 978Luces exteriores 3 97CLuz de carretera 3 97lAsistente de luz de carretera
3 97fSistema de faros adaptativos
3 97>Luces antiniebla 3 98rPiloto antiniebla 3 98mRegulador de velocidad 3 98

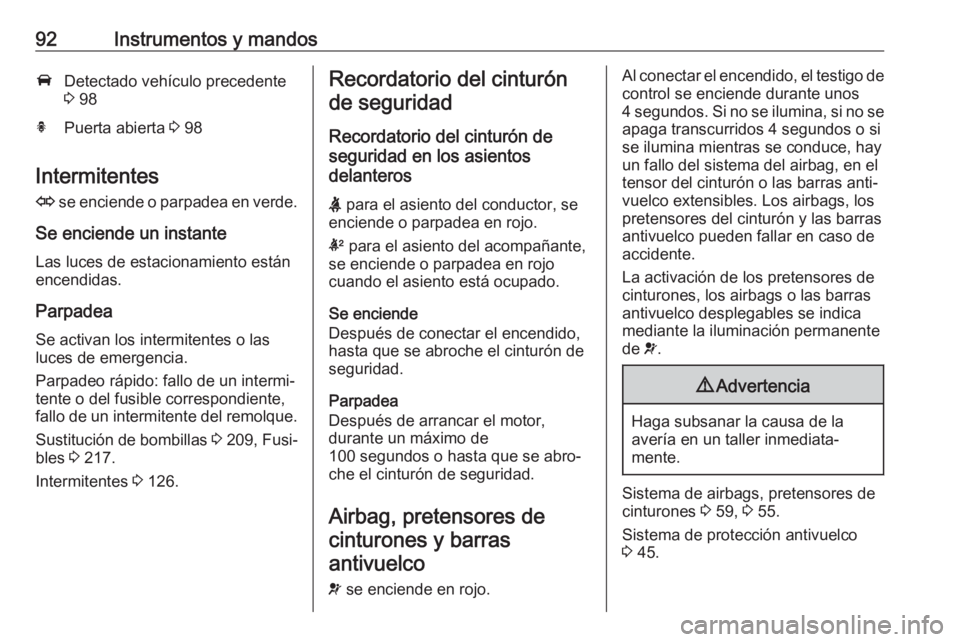

92Instrumentos y mandosADetectado vehículo precedente
3 98hPuerta abierta 3 98
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante Las luces de estacionamiento están
encendidas.
Parpadea
Se activan los intermitentes o las
luces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 209, Fusi‐
bles 3 217.
Intermitentes 3 126.
Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del conductor, se
enciende o parpadea en rojo.
k para el asiento del acompañante,
se enciende o parpadea en rojo
cuando el asiento está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor,
durante un máximo de
100 segundos o hasta que se abro‐
che el cinturón de seguridad.
Airbag, pretensores decinturones y barrasantivuelco
v se enciende en rojo.Al conectar el encendido, el testigo de
control se enciende durante unos
4 segundos. Si no se ilumina, si no se apaga transcurridos 4 segundos o si
se ilumina mientras se conduce, hay un fallo del sistema del airbag, en el
tensor del cinturón o las barras anti‐
vuelco extensibles. Los airbags, los
pretensores del cinturón y las barras
antivuelco pueden fallar en caso de
accidente.
La activación de los pretensores de
cinturones, los airbags o las barras
antivuelco desplegables se indica
mediante la iluminación permanente
de v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Sistema de airbags, pretensores de cinturones 3 59, 3 55.
Sistema de protección antivuelco 3 45.

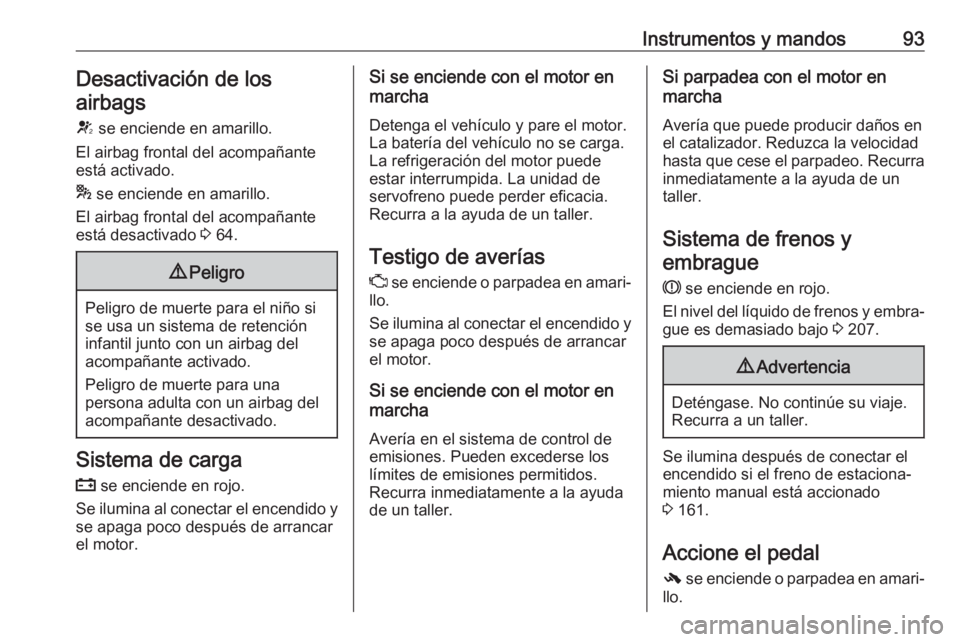

Instrumentos y mandos93Desactivación de los
airbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 64.9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención
infantil junto con un airbag del
acompañante activado.
Peligro de muerte para una
persona adulta con un airbag del acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor. La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
Recurra inmediatamente a la ayuda
de un taller.Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un
taller.
Sistema de frenos y embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 207.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 161.
Accione el pedal - se enciende o parpadea en amari‐
llo.

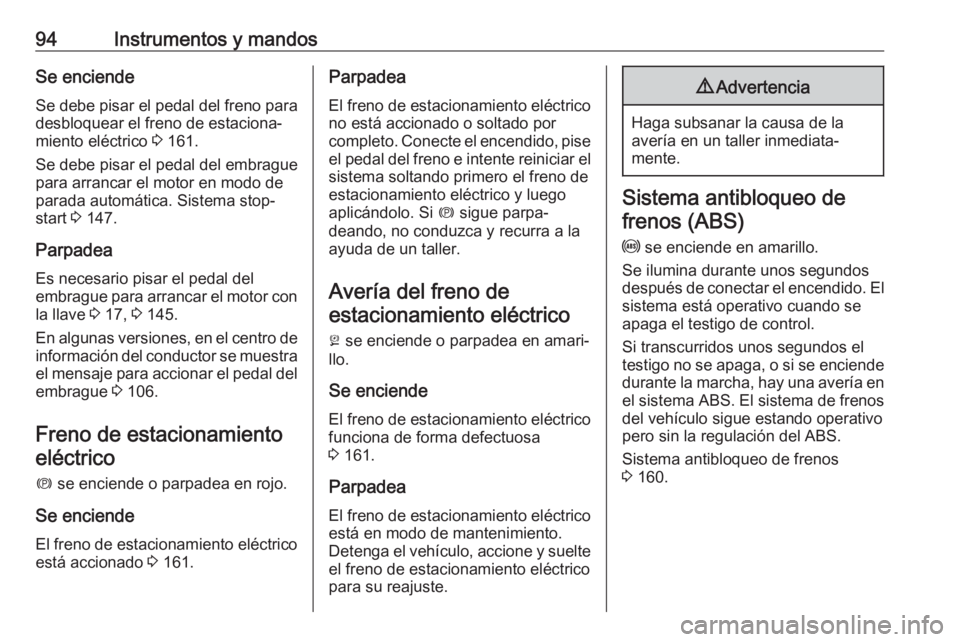

94Instrumentos y mandosSe enciende
Se debe pisar el pedal del freno para
desbloquear el freno de estaciona‐
miento eléctrico 3 161.
Se debe pisar el pedal del embrague
para arrancar el motor en modo de
parada automática. Sistema stop-
start 3 147.
Parpadea
Es necesario pisar el pedal del
embrague para arrancar el motor con
la llave 3 17, 3 145.
En algunas versiones, en el centro de información del conductor se muestra el mensaje para accionar el pedal del
embrague 3 106.
Freno de estacionamiento eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 161.Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por
completo. Conecte el encendido, pise el pedal del freno e intente reiniciar el
sistema soltando primero el freno de estacionamiento eléctrico y luego
aplicándolo. Si m sigue parpa‐
deando, no conduzca y recurra a la
ayuda de un taller.
Avería del freno deestacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 161.
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento.
Detenga el vehículo, accione y suelte
el freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos
del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 160.

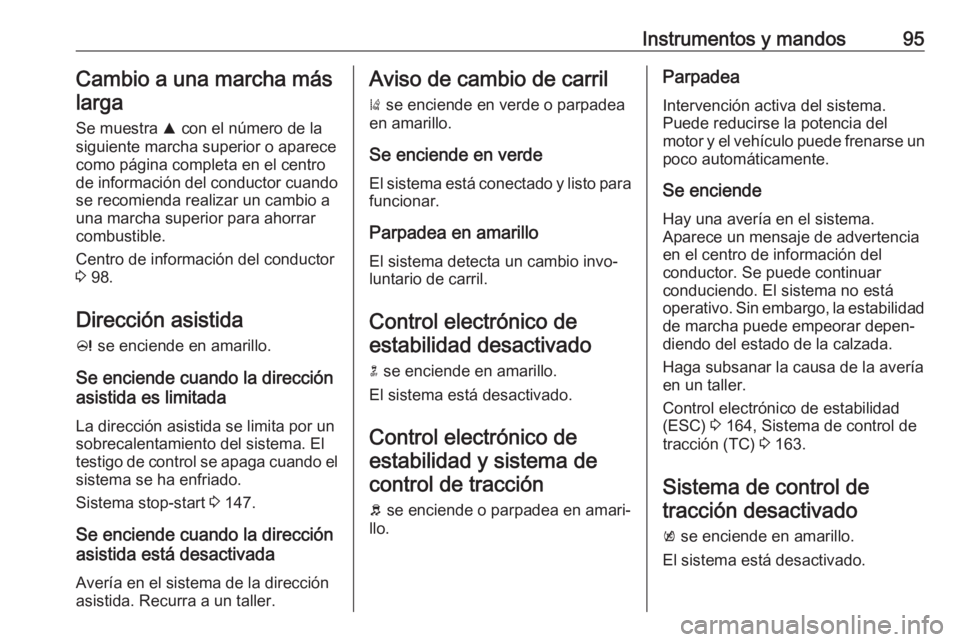

Instrumentos y mandos95Cambio a una marcha máslarga
Se muestra R con el número de la
siguiente marcha superior o aparece
como página completa en el centro
de información del conductor cuando
se recomienda realizar un cambio a
una marcha superior para ahorrar
combustible.
Centro de información del conductor
3 98.
Dirección asistida
c se enciende en amarillo.
Se enciende cuando la dirección
asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 147.
Se enciende cuando la dirección
asistida está desactivada
Avería en el sistema de la dirección
asistida. Recurra a un taller.Aviso de cambio de carril
) se enciende en verde o parpadea
en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Control electrónico deestabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema decontrol de tracción
b se enciende o parpadea en amari‐
llo.Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un poco automáticamente.
Se enciende
Hay una avería en el sistema.
Aparece un mensaje de advertencia en el centro de información del
conductor. Se puede continuar
conduciendo. El sistema no está
operativo. Sin embargo, la estabilidad de marcha puede empeorar depen‐diendo del estado de la calzada.
Haga subsanar la causa de la avería
en un taller.
Control electrónico de estabilidad
(ESC) 3 164, Sistema de control de
tracción (TC) 3 163.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.

96Instrumentos y mandosPrecalentamiento
! se enciende en amarillo.
La preincandescencia está activada.
Se activa sólo si la temperatura exte‐ rior es baja.
Filtro de partículas diésel
% se enciende o parpadea en amari‐
llo.
El filtro de partículas diésel debe
limpiarse.
Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.
Se enciende
El filtro de partículas diésel está lleno. Inicie el proceso de limpieza cuanto
antes.
Parpadea Se ha alcanzado la capacidad
máxima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 151,
sistema de parada-arranque 3 147.AdBlue
Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor.
AdBlue 3 152.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐ cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control
permanece encendido. Recurra a un taller.
Sistema de control de presión de los
neumáticos 3 225.Presión de aceite del motor
I se enciende en rojo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede
estar interrumpida. Se pueden
ocasionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.

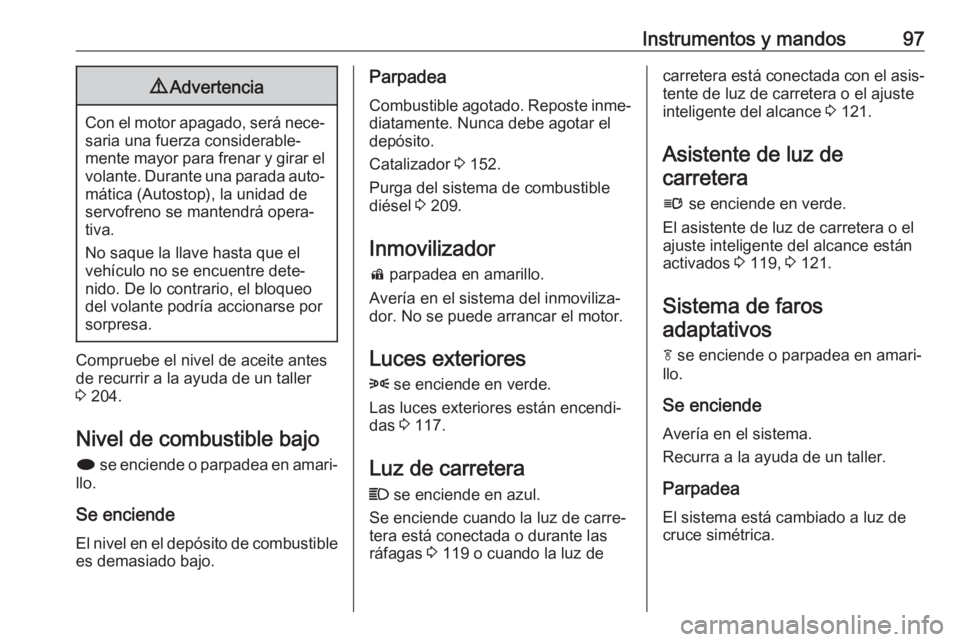

Instrumentos y mandos979Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada auto‐ mática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el
vehículo no se encuentre dete‐ nido. De lo contrario, el bloqueo
del volante podría accionarse por
sorpresa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller 3 204.
Nivel de combustible bajo
i se enciende o parpadea en amari‐
llo.
Se enciende
El nivel en el depósito de combustible es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el
depósito.
Catalizador 3 152.
Purga del sistema de combustible
diésel 3 209.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Luces exteriores 8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 117.
Luz de carretera
C se enciende en azul.
Se enciende cuando la luz de carre‐ tera está conectada o durante las
ráfagas 3 119 o cuando la luz decarretera está conectada con el asis‐
tente de luz de carretera o el ajuste
inteligente del alcance 3 121.
Asistente de luz de carretera
l se enciende en verde.
El asistente de luz de carretera o el
ajuste inteligente del alcance están
activados 3 119, 3 121.
Sistema de faros adaptativos
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema está cambiado a luz de cruce simétrica.

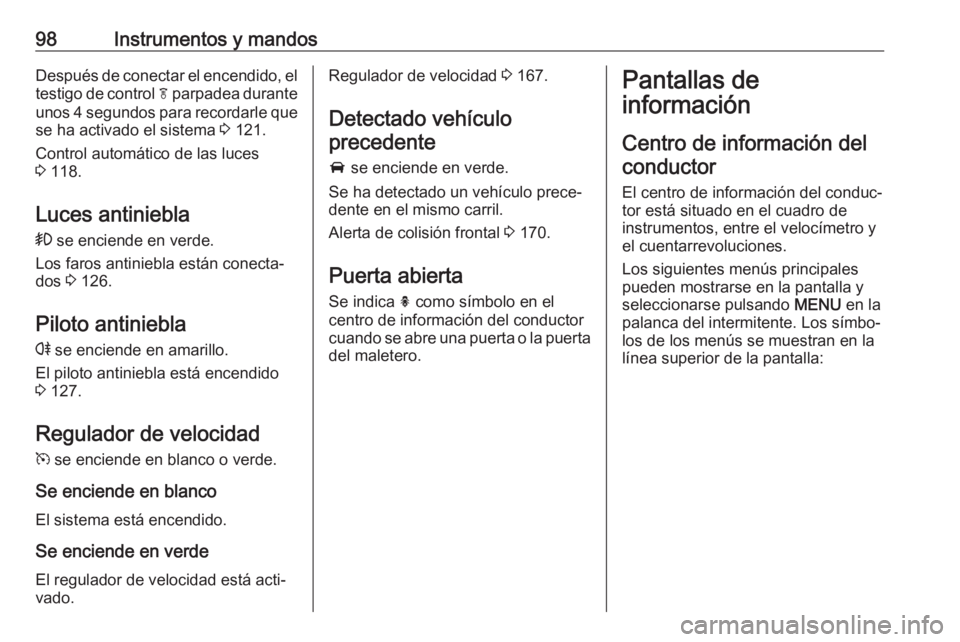

98Instrumentos y mandosDespués de conectar el encendido, eltestigo de control f parpadea durante
unos 4 segundos para recordarle que
se ha activado el sistema 3 121.
Control automático de las luces
3 118.
Luces antiniebla
> se enciende en verde.
Los faros antiniebla están conecta‐
dos 3 126.
Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 127.
Regulador de velocidad m se enciende en blanco o verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado.Regulador de velocidad 3 167.
Detectado vehículo
precedente
A se enciende en verde.
Se ha detectado un vehículo prece‐
dente en el mismo carril.
Alerta de colisión frontal 3 170.
Puerta abierta Se indica h como símbolo en el
centro de información del conductor
cuando se abre una puerta o la puerta
del maletero.Pantallas de
información
Centro de información delconductor
El centro de información del conduc‐
tor está situado en el cuadro de
instrumentos, entre el velocímetro y
el cuentarrevoluciones.
Los siguientes menús principales
pueden mostrarse en la pantalla y
seleccionarse pulsando MENU en la
palanca del intermitente. Los símbo‐
los de los menús se muestran en la
línea superior de la pantalla:
