Vožnja i rukovanje1899Opasnost
Gorivo je zapaljivo i eksplozivno.
Zabranjeno je pušenje. Zabranjen
je otvoreni plamen ili varničenje.
Ako osetite miris goriva u vozilu,
odmah otklonite uzrok toga u
servisu.
Pažnja
Ako je sipana neodgovarajuća vrsta goriva, ne uključivati kontakt.
Poklopac ulivnog grla goriva se nalazi
sa desne zadnje strane vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
Otpustiti vratašca ulivnog grla za
gorivo pritiskom na njih.
Da bi se otvorio, poklopac postepeno
okretati u levo.
Kapa ulivnog grla goriva se može
zakačiti na vratašca ulivnog grla
goriva.
Prilikom dopunjavanja goriva, staviti
do kraja pištolj za punjenje i pritisnuti
ga.
Nakon automatskog isključivanja,
rezervoar je moguće dopuniti
uključivanjem pištolja za punjenje
najviše još dva puta.
Pažnja
Odmah obrisati prosuto gorivo.
Za zatvaranje, poklopac ulivnog
otvora za gorivo okretati na desno
dok ne klikne.
Zatvoriti poklopac i pustiti da nalegne.
Vozila sa inhibitorom pogrešnog
tipa goriva
9 Upozorenje
Ne pokušavati ručno otvaranje
poklopca na ulivnom grlu na
vozilima sa inhibitorom pogrešnog tipa goriva.
Nepoštovanje ovog zahteva može dovesti do zarobljavanja prstiju.
Vozila sa sistemom selektivne
redukcije katalizacije su opremljena
inhibitorom pogrešnog tipa goriva.

190Vožnja i rukovanje
Inhibitor pogrešnog tipa goriva
obezbeđuje da se poklopac ulivnog
grla za gorivo može otvoriti samo
korišćenjem mlaznice za dizel-gorivo
ili pomoću levka za hitno punjenje.
Poklopac ulivnog otvora za gorivo
postepeno okretati ulevo.
Poklopac se može zakačiti na
vratašca ulivnog grla za gorivo.
Mlaznicu ravno postaviti u ulivno grlo
i lagano pritisnuti radi umetanja.
U hitnom slučaju, dopuniti
kanisterom. Za otvaranje poklopca
ulivnog grla za gorivo treba koristiti
mlaznicu.Levak je smešten u prtljažnom
prostoru.
Levak ravno postaviti u ulivno grlo i
lagano pritisnuti radi umetanja.
Koristiti levak za sipanje dizel-goriva
u ulivno grlo.
Nakon dolivanja, levak staviti u
plastičnu kesu i odložiti ga u prostor
za odlaganje.
Sistem selektivne redukcije
katalizacije 3 150.
Poklopac ulivnog otvora za gorivo
Koristiti samo originalnu kapu ulivnoggrla goriva. Vozila sa dizel motorima
imaju specijalni poklopac ulivnog
otvora za gorivo.
Potrošnja goriva - CO 2-
Emisije Potrošnja goriva (kombinovana) se
kreće u rasponu od 7,3 do
5,2 l/100 km.
Emisija CO 2 (kombinovana vožnja)
iznosi od 172 do 138 g/km.
Za vrednosti specifične za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Opšte informacije Navedene zvanične brojke za
potrošnju goriva i specifičnu emisiju
CO 2 odnose se na osnovni EU model
sa standardnom opremom.

Vožnja i rukovanje191Podaci o potrošnji goriva i emisiji
CO 2 određeni su prema Uredbi
Evropske komisije br. 715/2007 (u
poslednjoj primenljivoj verziji), pri
čemu je u obzir uzeta težina vozila sa
vozačem i teretom u skladu sa
uredbom.
Brojke su date samo za poređenje
različitih varijanti vozila i ne smeju se
posmatrati kao garantovane
vrednosti aktuelne potrošnje goriva
određenog vozila. Dodatna oprema
može malo da poveća potrošnju
goriva i emisiju CO 2 u odnosu na
navedene vrednosti. Pored toga,
potrošnja goriva zavisi od ličnog stila
vožnje kao i od uslova saobraćaja i
puta.Kuka za prikolicu
Opšte informacije Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Montažu
opreme za vuču poverite vašem
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na
sistem hlađenja, grejanih stakla ili
drugih agregata.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice - npr.
kada je ukupna snaga sijalica 4x5 W,
pomoću ove funkcije neispravne
sijalice se detektuju tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.
Postavljanjem opreme za vuču se
može pokriti otvor priključka za vuču.
U ovom slučaju koristiti kuku prilikom
vuče. Uvek držati kuku za vuču u
vozilu.Karakteristike vožnje i
predlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu vučne kuke, da ublaži krivudanje.
Za prikolice sa malom stabilnošću u
vožnji i kamp kućica sa maksimalno
dozvoljenom ukupnom težinom vozila
sa više od 1200 kg, korišćenje
stabilizatora je strogo preporučljivo
kada se vozi iznad 80 km/h.
U slučaju da dođe do "krivudanja"
prikolice, smanjite brzinu vožnje, ne
vršite kontra pokrete upravljačem, niti jače kočite, ako to nije preko
potrebno.
Kod vožnje nizbrdo, voziti u istom
stepenu prenosa kao kod vožnje
uzbrdo i sa istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 257.

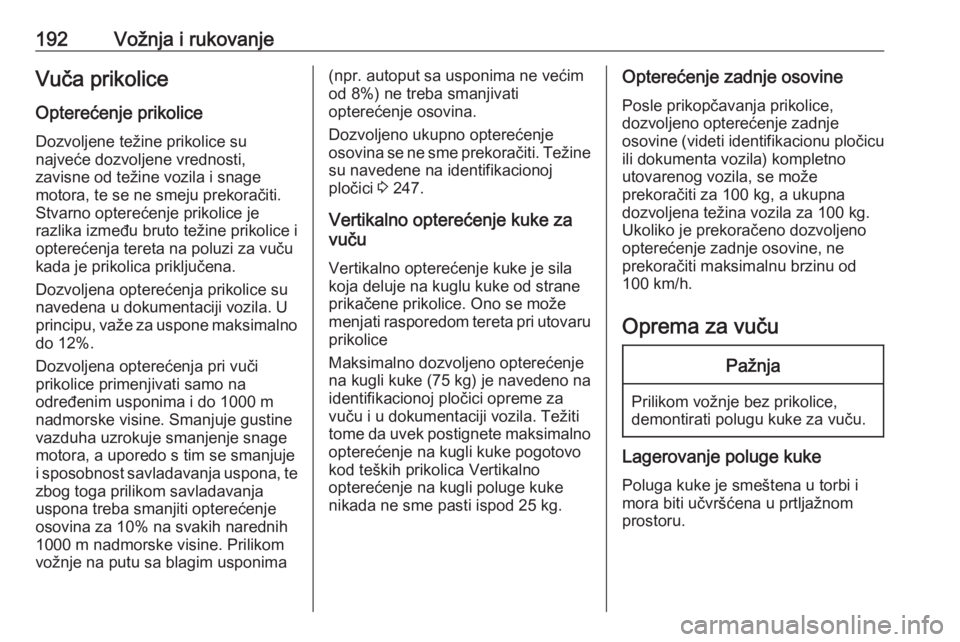

192Vožnja i rukovanjeVuča prikolice
Opterećenje prikolice
Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i
opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U principu, važe za uspone maksimalno do 12%.
Dozvoljena opterećenja pri vuči
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Smanjuje gustine
vazduha uzrokuje smanjenje snage
motora, a uporedo s tim se smanjuje
i sposobnost savladavanja uspona, te
zbog toga prilikom savladavanja
uspona treba smanjiti opterećenje
osovina za 10% na svakih narednih 1000 m nadmorske visine. Prilikom
vožnje na putu sa blagim usponima(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine su navedene na identifikacionoj
pločici 3 247.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice
Maksimalno dozvoljeno opterećenje
na kugli kuke (75 kg) je navedeno na
identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti
tome da uvek postignete maksimalno opterećenje na kugli kuke pogotovo
kod teških prikolica Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.Opterećenje zadnje osovine
Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila, se može
prekoračiti za 100 kg, a ukupna
dozvoljena težina vozila za 100 kg.
Ukoliko je prekoračeno dozvoljeno
opterećenje zadnje osovine, ne
prekoračiti maksimalnu brzinu od
100 km/h.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Lagerovanje poluge kuke
Poluga kuke je smeštena u torbi i
mora biti učvršćena u prtljažnom
prostoru.

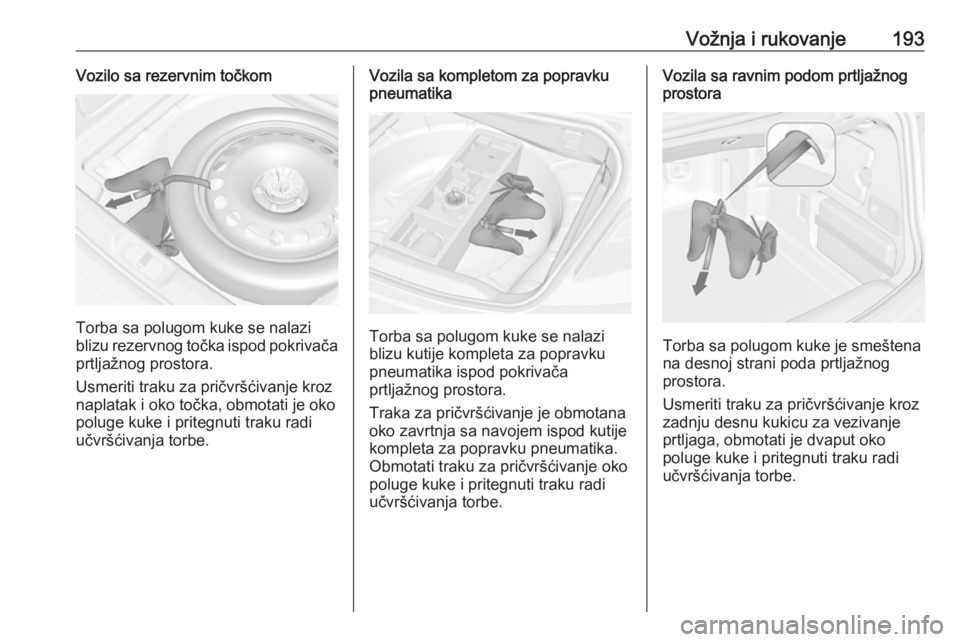

Vožnja i rukovanje193Vozilo sa rezervnim točkom
Torba sa polugom kuke se nalazi
blizu rezervnog točka ispod pokrivača
prtljažnog prostora.
Usmeriti traku za pričvršćivanje kroz
naplatak i oko točka, obmotati je oko
poluge kuke i pritegnuti traku radi
učvršćivanja torbe.
Vozila sa kompletom za popravku
pneumatika
Torba sa polugom kuke se nalazi
blizu kutije kompleta za popravku
pneumatika ispod pokrivača
prtljažnog prostora.
Traka za pričvršćivanje je obmotana
oko zavrtnja sa navojem ispod kutije
kompleta za popravku pneumatika.
Obmotati traku za pričvršćivanje oko poluge kuke i pritegnuti traku radi
učvršćivanja torbe.
Vozila sa ravnim podom prtljažnog
prostora
Torba sa polugom kuke je smeštena
na desnoj strani poda prtljažnog
prostora.
Usmeriti traku za pričvršćivanje kroz zadnju desnu kukicu za vezivanje
prtljaga, obmotati je dvaput oko
poluge kuke i pritegnuti traku radi
učvršćivanja torbe.

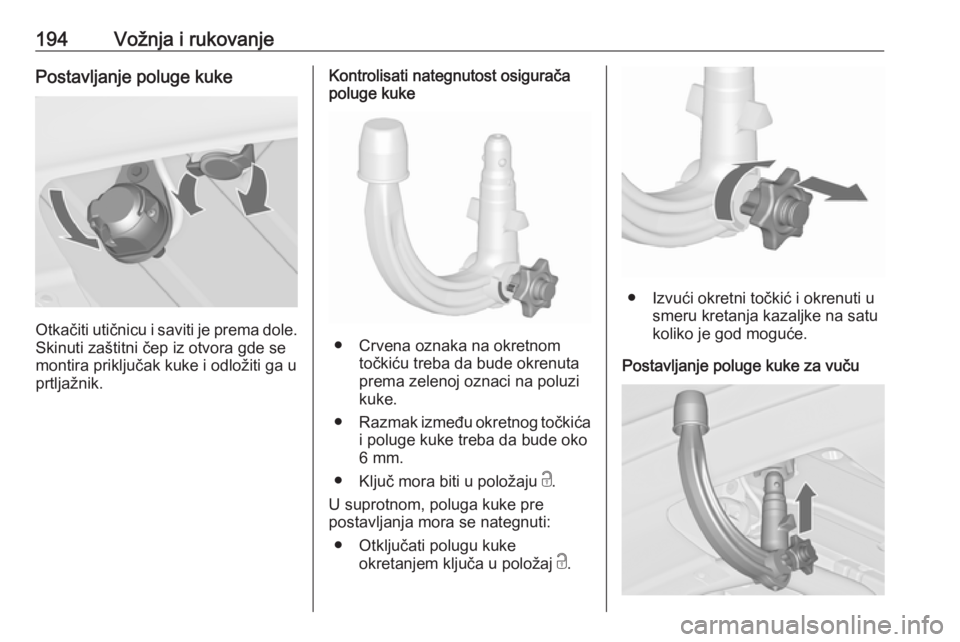

194Vožnja i rukovanjePostavljanje poluge kuke
Otkačiti utičnicu i saviti je prema dole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.
Kontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom
točkiću treba da bude okrenuta
prema zelenoj oznaci na poluzi
kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.
U suprotnom, poluga kuke pre
postavljanja mora se nategnuti:
● Otključati polugu kuke okretanjem ključa u položaj c.
● Izvući okretni točkić i okrenuti u
smeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču

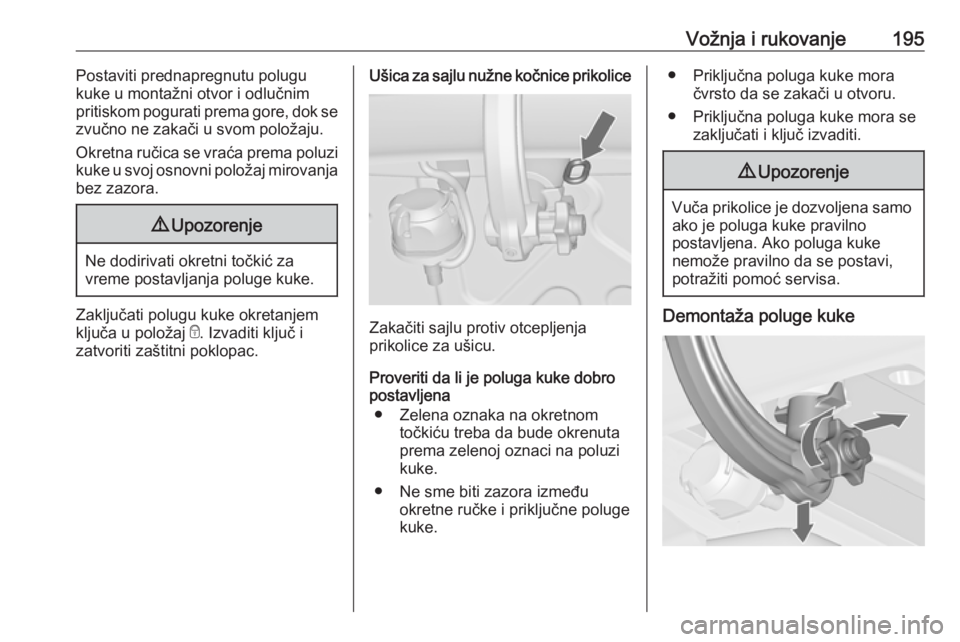

Vožnja i rukovanje195Postaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se
zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi kuke u svoj osnovni položaj mirovanjabez zazora.9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.
Ušica za sajlu nužne kočnice prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da bude okrenutaprema zelenoj oznaci na poluzi
kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.
● Priključna poluga kuke mora čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke

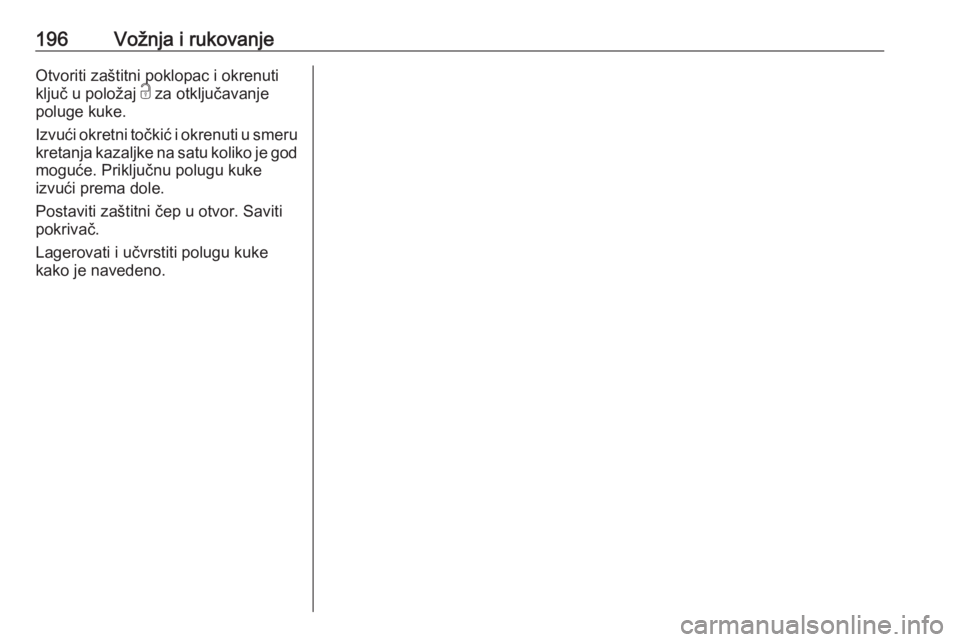

196Vožnja i rukovanjeOtvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.
Lagerovati i učvrstiti polugu kuke
kako je navedeno.

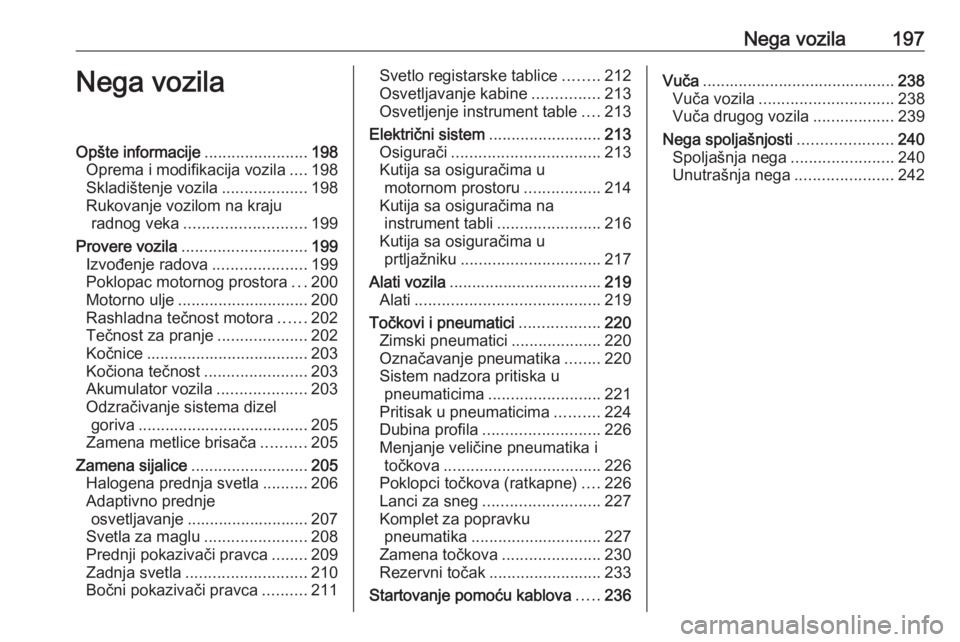

Nega vozila197Nega vozilaOpšte informacije.......................198
Oprema i modifikacija vozila ....198
Skladištenje vozila ...................198
Rukovanje vozilom na kraju radnog veka ........................... 199
Provere vozila ............................ 199
Izvođenje radova .....................199
Poklopac motornog prostora ...200
Motorno ulje ............................. 200
Rashladna tečnost motora ......202
Tečnost za pranje ....................202
Kočnice .................................... 203
Kočiona tečnost .......................203
Akumulator vozila ....................203
Odzračivanje sistema dizel goriva ...................................... 205
Zamena metlice brisača ..........205
Zamena sijalice .......................... 205
Halogena prednja svetla ..........206
Adaptivno prednje osvetljavanje ........................... 207
Svetla za maglu .......................208
Prednji pokazivači pravca ........209
Zadnja svetla ........................... 210
Bočni pokazivači pravca ..........211Svetlo registarske tablice ........212
Osvetljavanje kabine ...............213
Osvetljenje instrument table ....213
Električni sistem .........................213
Osigurači ................................. 213
Kutija sa osiguračima u motornom prostoru .................214
Kutija sa osiguračima na instrument tabli .......................216
Kutija sa osiguračima u prtljažniku ............................... 217
Alati vozila .................................. 219
Alati ......................................... 219
Točkovi i pneumatici ..................220
Zimski pneumatici ....................220
Označavanje pneumatika ........220
Sistem nadzora pritiska u pneumaticima ......................... 221
Pritisak u pneumaticima ..........224
Dubina profila .......................... 226
Menjanje veličine pneumatika i točkova ................................... 226
Poklopci točkova (ratkapne) ....226
Lanci za sneg .......................... 227
Komplet za popravku
pneumatika ............................. 227
Zamena točkova ......................230
Rezervni točak ......................... 233
Startovanje pomoću kablova .....236Vuča ........................................... 238
Vuča vozila .............................. 238
Vuča drugog vozila ..................239
Nega spoljašnjosti .....................240
Spoljašnja nega .......................240
Unutrašnja nega ......................242

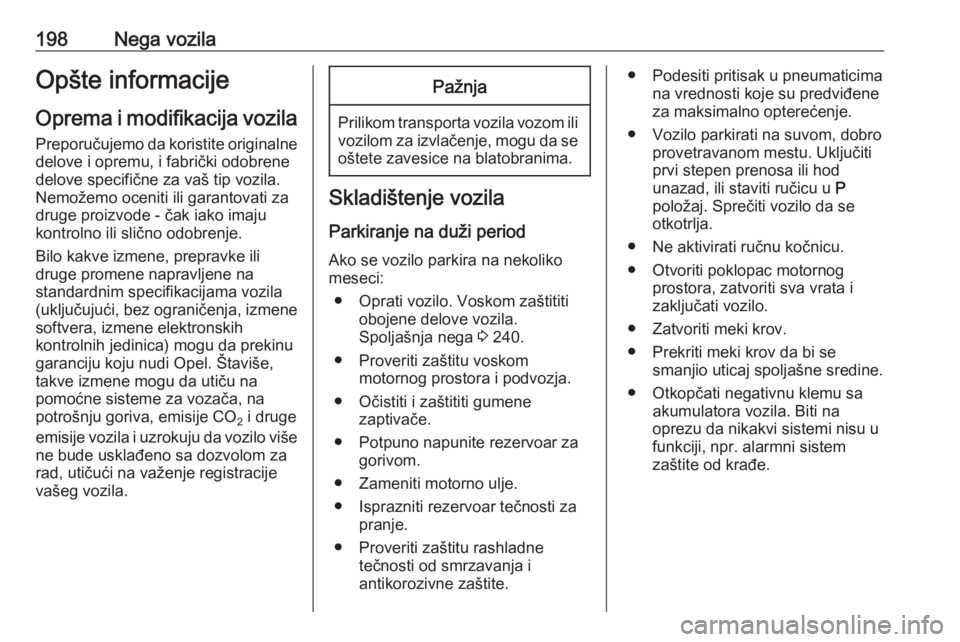

198Nega vozilaOpšte informacijeOprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Bilo kakve izmene, prepravke ili
druge promene napravljene na
standardnim specifikacijama vozila
(uključujući, bez ograničenja, izmene
softvera, izmene elektronskih
kontrolnih jedinica) mogu da prekinu
garanciju koju nudi Opel. Štaviše,
takve izmene mogu da utiču na
pomoćne sisteme za vozača, na
potrošnju goriva, emisije CO 2 i druge
emisije vozila i uzrokuju da vozilo više ne bude usklađeno sa dozvolom za
rad, utičući na važenje registracije
vašeg vozila.Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Oprati vozilo. Voskom zaštititi obojene delove vozila.
Spoljašnja nega 3 240.
● Proveriti zaštitu voskom motornog prostora i podvozja.
● Očistiti i zaštititi gumene zaptivače.
● Potpuno napunite rezervoar za gorivom.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hod
unazad, ili staviti ručicu u P
položaj. Sprečiti vozilo da se otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Zatvoriti meki krov.
● Prekriti meki krov da bi se smanjio uticaj spoljašne sredine.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u
funkciji, npr. alarmni sistem
zaštite od krađe.
