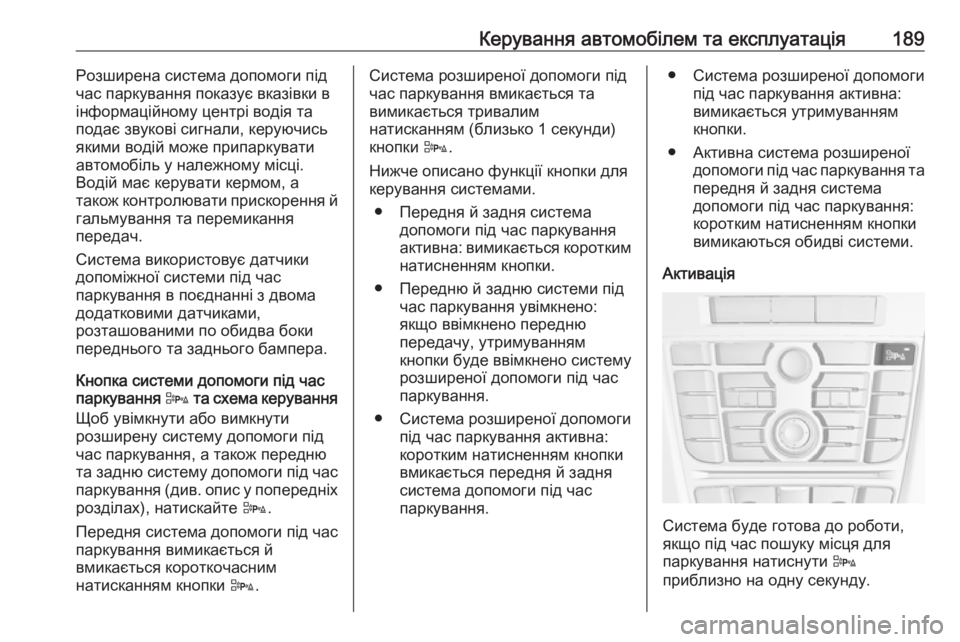

Керування автомобілем та експлуатація189Розширена система допомоги підчас паркування показує вказівки в
інформаційному центрі водія та
подає звукові сигнали, керуючись
якими водій може припаркувати
автомобіль у належному місці.
Водій має керувати кермом, а
також контролювати прискорення й
гальмування та перемикання
передач.
Система використовує датчики
допоміжної системи під час
паркування в поєднанні з двома
додатковими датчиками,
розташованими по обидва боки
переднього та заднього бампера.
Кнопка системи допомоги під час
паркування D та схема керування
Щоб увімкнути або вимкнути
розширену систему допомоги під
час паркування, а також передню
та задню систему допомоги під час паркування (див. опис у попередніх
розділах), натискайте D.
Передня система допомоги під час паркування вимикається й
вмикається короткочасним
натисканням кнопки D.Система розширеної допомоги під
час паркування вмикається та
вимикається тривалим
натисканням (близько 1 секунди)
кнопки D.
Нижче описано функції кнопки для
керування системами.
● Передня й задня система допомоги під час паркування
активна: вимикається коротким натисненням кнопки.
● Передню й задню системи під час паркування увімкнено:
якщо ввімкнено передню
передачу, утримуванням
кнопки буде ввімкнено систему розширеної допомоги під часпаркування.
● Система розширеної допомоги під час паркування активна:
коротким натисненням кнопки
вмикається передня й задня
система допомоги під час
паркування.● Система розширеної допомоги під час паркування активна:
вимикається утримуванням
кнопки.
● Активна система розширеної допомоги під час паркування та
передня й задня система
допомоги під час паркування:
коротким натисненням кнопки
вимикаються обидві системи.
Активація
Система буде готова до роботи,
якщо під час пошуку місця для
паркування натиснути D
приблизно на одну секунду.

190Керування автомобілем та експлуатаціяСистема вмикається та може
шукати місце для паркування лише
на швидкості до 30 км/год.
Максимальна відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
становить 1,8 м.
Функціональність
Поки автомобіль із активованою
системою допомоги рухається
вздовж ряду машин, вдосконалена
система допомоги під час
паркування здійснює пошук місця для паркування. Виявивши
потрібне місце, система
повідомляє про нього візуально в
інформаційному центрі водія та за
допомогою звукового сигналу.
Якщо водій не зупиняє автомобіль
в межах 10 метрів після отримання
пропозиції щодо місця парковки, система починає шукати інше
належне місце.
Запропоноване системою місце
вважається прийнятим, якщо водій
зупиняє рух автомобіля в межах
10 метрів після надходження
повідомлення "Stop" (Стоп).
Система обраховує оптимальний
маршрут до місця парковки. Після
цього вона надає водію інструкції
щодо потрібних маневрів для
досягнення цього місця.
Інструкції на дисплеї
відображають:
● Підказку, якщо швидкість автомобіля перевищує
30 км/год.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.

Керування автомобілем та експлуатація191● Положення керма під часпаркування.
● Для деяких інструкцій відображається індикатор
виконання.
Після вдалого встановлення
автомобіля на місце стоянки
відображається символ "Кінцеве
положення".
Під час паркування слід уважно
слідкувати за звуками, які видають
передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.
Зміна сторони парковки
Систему за замовчуванням
налаштовано на визначення місць
парковки з боку пасажира. Щоб
розпізнавати місця для паркування
з боку водія, увімкніть указівник
поворотів з боку водія під час
пошуку.
Щойно указівник поворотів
вимикається, система знову
розпочинає пошук місця для
паркування з боку пасажира.
Пріоритетна інформація дисплея
Після ввімкнення вдосконаленої
системи допомоги під час
паркування в інформаційному
центрі водія відобразиться
відповідне повідомлення. Символи
вдосконаленої системи допомоги
під час паркування в
інформаційному центрі водія
можуть заміщуватися
повідомленнями автомобіля з
вищим пріоритетом. Після того, як
повідомлення буде підтверджено
натисненням SET/CLR на важелі
перемикання сигналів повороту,
вказівки системи розширеної
допомоги під час паркуваннявідобразяться знову.
Маневрування для паркування
можна буде продовжити.
Вимкнення
Система вимикається за
наведених нижче умов:
● якщо короткочасно натиснути D, коли ввімкнено систему
розширеної допомоги під час
паркування та передню й
задню систему допомоги під
час паркування
● якщо натиснути й потримати D, коли ввімкнено систему
розширеної допомоги під час
паркування
● успішно виконано маневр паркування
● перевищити швидкість 30 км/год
● вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в
інформаційному центрі водія

192Керування автомобілем та експлуатаціявідображається Parking
Deactivated (Паркування
дезактивовано) .
Несправність
У центрі інформації для водія ( DIC)
відображається повідомлення.
● у системі виникла несправність
● водій не завершив успішно маневрування
● система не працює
Якщо під час надання інструкцій
система виявить об'єкт, в
інформаційному центрі водія
відобразиться повідомлення Stop
(Зупинка) . Якщо об’єкт буде
видалено із зони його виявлення
системою, виконання маневру під час паркування відновлюється.
Якщо об'єкт не буде усунуто, це
призведе до дезактивації системи.
Щоб увімкнути систему під час
пошуку нового місця для
паркування, натисніть D
приблизно на одну секунду.Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Систему допомоги під час
паркування можна вмикати й
вимикати шляхом зміни
налаштувань в інформаційному
дисплеї. Якщо приєднано зчіпний
пристрій, слід вибрати
відповідний параметр у меню.
Персоналізація автомобіля 3 113.

Керування автомобілем та експлуатація193Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Примітка
Після використання систему
розширеної допомоги при
паркуванні слід відкалібрувати.
Для отримання найбільш точних
вказівок щодо паркування
необхідно вказати маршрут руху
довжиною щонайменше 35 км з
усіма поворотами.Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної "мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи
зовнішніх дзеркал, система
відображає попередження на
кожному із зовнішніх дзеркал.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
сигнал повороту,
попереджувальний символ B
почне блимати жовтим кольором,
застерігаючи не змінювати смугу
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за той, який він
обганяє, попереджувальний

194Керування автомобілем та експлуатаціясимвол B у відповідному
зовнішньому дзеркалі може не
засвічуватися.
Система попереджування про
об’єкти в мертвій зоні діє при
швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальний
символ B засвічуватиметься, як
зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 113.
Після дезактивації системи в
інформаційному центрі водія
відображується відповідне
повідомлення.
Зони розпізнавання Датчик системи охоплює, прибл.,
3 метри з обох боків автомобіля. Ця
зона починається від кожного
зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить приблизно від 0,5 м до
2 м від рівня землі.Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Несправність
Іноді за звичайних умов система
пропускає деякі об’єкти.
Система попереджування про
об’єкти в мертвій зоні не працює,
коли лівий чи правий кути заднього
бампера вкритий брудом, багном,
снігом, льодом чи сльотою.
Інструкції з миття 3 258.
При виникненні неполадки в
системі, або ж якщо система не
працює через будь-які тимчасові
умови, в інформаційному центрі
водія з'являється повідомлення
про помилку. В разі систематичної неполадки зверніться на станцію
технічного обслуговування.

Керування автомобілем та експлуатація195Камера заднього видуКамера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Майте на
увазі, що об'єкти, які
знаходяться поза межами зони
огляду камери та передніх
датчиків допомоги при
паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
ніж рушати, слід обов'язково
перевірити простір позаду й
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера розташована між
ліхтарями освітлення номера і має
кут огляду 130°.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічне супроводження - це
горизонтальні лінії з інтервалом
1 м, які проектуються на
зображення, щоб полегшити
визначення дистанції до
відображуваних об'єктів.

196Керування автомобілем та експлуатація
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Цю функцію можна вимкнути в
меню Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 113.
Попереджувальні символи
Попереджувальні символи мають
вигляд трикутників 9 на
зображенні, позначаючи
перешкоди, виявлені задніми
датчиками системи розширеної
допомоги під час паркування.
Крім цього, символ 9
відображається у верхньому рядку інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.
Верхній рядок дисплея очищується натисненням на
багатофункціональний регулятор.
Налаштування дисплея
Navi 650/Navi 950 : щоб
відрегулювати яскравість,
натисніть, а потім поверніть
зовнішнє кільце
багатофункціонального
регулятора.
CD 600 : яскравість регулюється
повертанням
багатофункціонального
регулятора після натиснення на
нього.
Дезактивація
Камера вимикається при
перевищенні певної швидкості руху вперед або ж прибл. через
10 секунд після вимкнення задньої
передачі.
Увімкнути чи вимкнути камеру
заднього виду можна в меню
Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 113.
Несправність
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.

Керування автомобілем та експлуатація197Камера заднього огляду може не
працювати належним чином за
таких умов:
● У темряві.
● Сонце або фари автомобіля світять прямо в об'єктив
камери.
● Крига, сніг, бруд чи будь-що інше затуляють об’єктив
камери. Очистіть об'єктив,
промийте його водою, протріть
м'якою тканиною.
● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.
Допомога у розпізнаванні дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, що розпізнає дорожні
знаки та подає інформацію про них
до центра інформації водія.
До списку дорожніх знаків що
розпізнаються входять:
Знаки обмеження та заборони
обгону ● обмеження швидкості,
● обгін заборонено,
● завершення дії обмеження швидкості,
● завершення дії забороненого обгону.Дорожні знаки
Початок та кінець дії:
● шосе
● дороги для автомобілів
● житлова зонаДодаткові знаки ● додаткові підказки до дорожніх знаків
● обмеження буксирування причепа
● обмеження щодо тягача
● попередження про мокру дорогу
● попередження про ожеледь
● стрілки напрямку
Знаки обмеження швидкості, а
також знаки заборони обгону
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чи
виявлення кінця ділянки з
обмеженням швидкості, або до
завершення періоду дії знака.

198Керування автомобілем та експлуатація
Можливе одночасне відображення
на дисплеї декількох знаків.
Знак оклику в рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість автомобіля стає меншою ніж 55 км/год, дані на
дисплеї скидаються (наприклад,
під час в’їзду в зону міста), а вміст
сторінки з дорожніми знаками
очищується. На дисплеї
відобразиться наступна розпізнана швидкість.
Позначення дисплея
Дорожні знаки відображаються в
інформаційному центрі водія на
сторінці Виявлення дорожніх
знаків .
Виберіть пункт Налаштув. X
кнопкою MENU, а потім виберіть
Система визначення дорожніх
знаків коліщатком регулятора на
важелі перемикання сигналів
повороту 3 104.
Якщо в меню інформаційного
центру водія вибрати іншу функцію, а потім повторно вибрати сторінку
Виявлення дорожніх знаків , на
дисплеї відобразиться останній
розпізнаний дорожній знак.
