Догляд за автомобілем219Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або в разі її різкого зниження.
Використання в омивачі рідини,
яка містить ізопропанол, може
призвести до пошкодження
зовнішніх ліхтарів.
Рідина омивача 3 264.
Гальма
При мінімальному шарі гальмівної
накладки під час гальмування ви
можете почути скрегіт.
Подорож на великі відстані є
можливою, але потрібно замінити
гальмівні колодки якомога швидше.
Встановивши нові гальмівні
накладки, уникайте зайвого різкого
гальмування протягом перших
кількох поїздок.
Гальмівна рідина9 Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за
позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина для системи гальм і
зчеплення 3 264.
Автомобільний акумулятор
Акумулятор автомобіля не
потребує обслуговування, оскільки
достатній його заряд досягається
під час руху автомобіля. Їзда на
короткі дистанції та часті запуски
двигуна розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може

220Догляд за автомобілемрозрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалювання
вимкнено.
Система захисту від розряджання
акумуляторної батареї 3 139.
Від'єднання акумулятора
Якщо автомобільний акумулятор
необхідно від'єднати (наприклад,
під час технічного
обслуговування), спершу слід
вимкнути звуковий сигнал таким
чином: Увімкніть, а потім вимкніть
запалювання, а потім від’єднайте
акумулятор протягом наступних
15 секунд.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення або збоїв системи
зупинки-запуску.Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути відкритим.
Використовуйте тільки такі
автомобільні акумулятори, над якими можна встановлювати блок
запобіжників.
Замінювати акумулятор можна
лише акумулятором такого самого
типу.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 156.Заряджання автомобільного
акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою.
Перевищення цього рівня може
призвести до пошкодження
акумулятора.
Запуск із зовнішнього джерела
3 255.

Догляд за автомобілем221Попереджувальна табличка
Значення символів:● Немає іскор, відкритого вогню чи диму.
● Завжди носіть захист очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи
сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалювання тричі, щоразу - на
15 секунд. Потім робіть спроби
запуску двигуна тривалістю не
більше 40 секунд. Повторіть цей
процес не пізніше ніж через
5 секунд. Якщо двигун не
запускається, зверніться до
майстерні.Заміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

222Догляд за автомобілемЗаміна лампиВимкніть систему запалювання та
вимкніть відповідний перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.Галогенові фари
Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Габаритні ліхтарі/ліхтарі денного
освітлення (2) .
Ближнє/дальнє світло (1)
1. Поверніть кришку (1) проти
годинникової стрілки та зніміть
її.

Догляд за автомобілем2232. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач від з’єднувача, натиснувшизакріплювач.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, вставляючи два закріплювачі урефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/ліхтарі
денного освітлення (2)
1. Крутіть патрон (2) проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.

224Догляд за автомобілемАдаптивна системаголовного освітлення9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміну
лампочок потрібно проводити у
майстерні.
Лампи для переднього
указівника повороту і освітлення поворотів можуть бути змінені.
Габаритні ліхтарі та ліхтарі денногоосвітлення виконані як світлодіоди,
тому замінити їх не можна.
Освітлення на різких поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, вставляючи два закріплювачі у
рефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.

Догляд за автомобілем225Протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
2. Від’єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
Передні ліхтарі повороту
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.

226Догляд за автомобілем2.На ілюстрації зображено версію
з галогеновими фарами.
На ілюстрації зображено
модель із фарами з системою
адаптивного освітлення.
Повертайте патрон проти
годинникової стрілки, щоб
від'єднати його та вийняти з
відбивача.
3. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Задні ліхтарі
1. Відкрийте та зніміть кришку на внутрішній панелі кришкибагажника, відкрутивши гвинт
монетою.
2. Стоп-сигнали, задні ліхтарі та протитуманні фари розроблені
на основі світлодіодів і не
підлягають заміні.

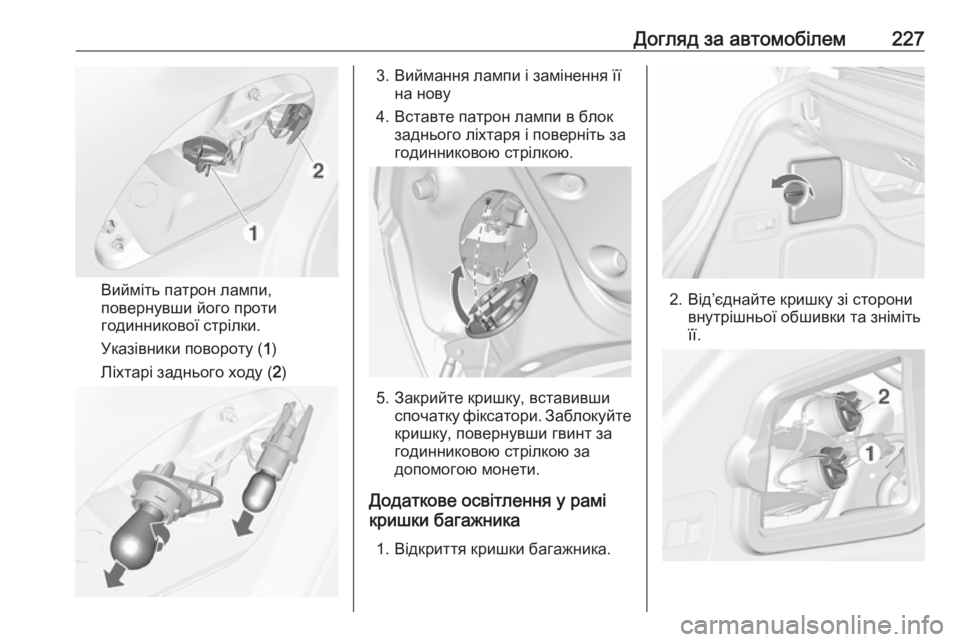

Догляд за автомобілем227
Вийміть патрон лампи,
повернувши його проти
годинникової стрілки.
Указівники повороту ( 1)
Ліхтарі заднього ходу ( 2)
3. Виймання лампи і замінення її
на нову
4. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
5. Закрийте кришку, вставивши спочатку фіксатори. Заблокуйте
кришку, повернувши гвинт за
годинниковою стрілкою за допомогою монети.
Додаткове освітлення у рамі
кришки багажника
1. Відкриття кришки багажника.
2. Від’єднайте кришку зі сторони внутрішньої обшивки та зніміть
її.

228Догляд за автомобілем3. Вийміть патрон лампи,повернувши його проти
годинникової стрілки.
Указівники повороту ( 1)
Задні габаритні ліхтарі ( 2)
4. Вийміть лампу і замініть її на
нову.
5. Вставте патрон лампи в корпус і поверніть його загодинниковою стрілкою.
6. Приєднайте бокову оздоблювальну кришку.
Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
