Verzorging van de auto199

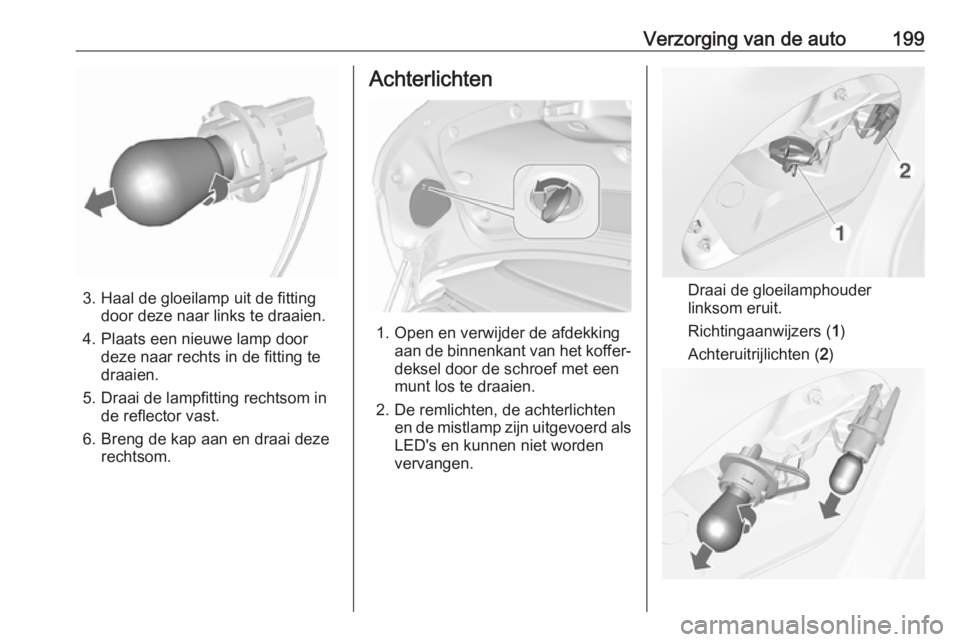

3. Haal de gloeilamp uit de fittingdoor deze naar links te draaien.
4. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
5. Draai de lampfitting rechtsom in de reflector vast.
6. Breng de kap aan en draai deze rechtsom.
Achterlichten
1. Open en verwijder de afdekking aan de binnenkant van het koffer‐
deksel door de schroef met een
munt los te draaien.
2. De remlichten, de achterlichten en de mistlamp zijn uitgevoerd alsLED's en kunnen niet worden
vervangen.
Draai de gloeilamphouder
linksom eruit.
Richtingaanwijzers ( 1)
Achteruitrijlichten ( 2)
Page 202 of 265
200Verzorging van de auto3. Verwijder de gloeilamp envervang deze
4. Steek de gloeilamphouder in het achterlicht compleet en draai
deze vast.
5. Sluit de afdekking door eerst de bevestigingsclips erin te steken.
Sluit de afdekking door de schroef
met een munt rechtsom te
draaien.

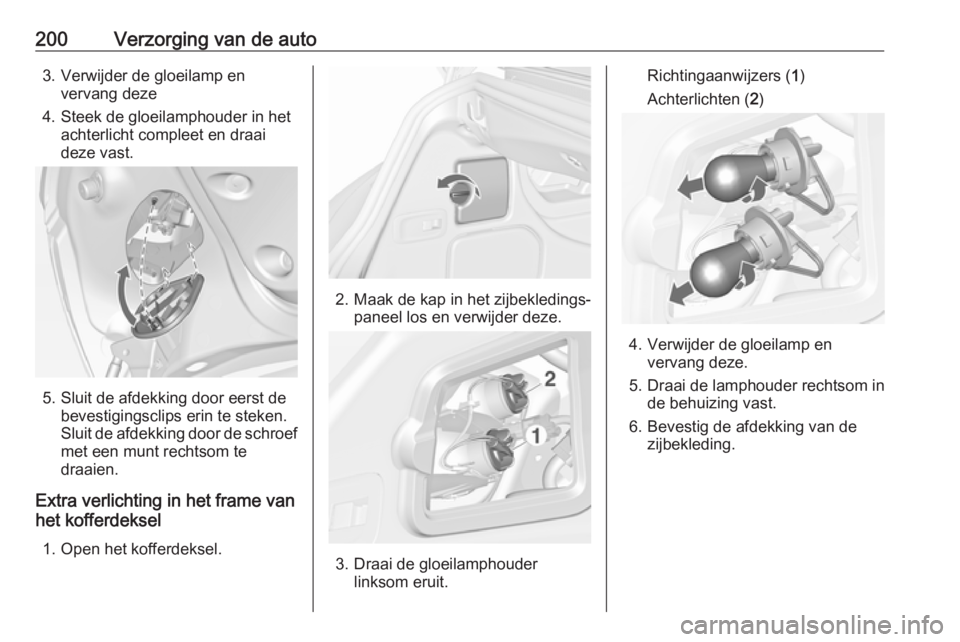

Extra verlichting in het frame van
het kofferdeksel
1. Open het kofferdeksel.
2. Maak de kap in het zijbekledings‐ paneel los en verwijder deze.
3. Draai de gloeilamphouder linksom eruit.
Richtingaanwijzers ( 1)
Achterlichten ( 2)
4. Verwijder de gloeilamp en
vervang deze.
5. Draai de lamphouder rechtsom in de behuizing vast.
6. Bevestig de afdekking van de zijbekleding.
Page 203 of 265

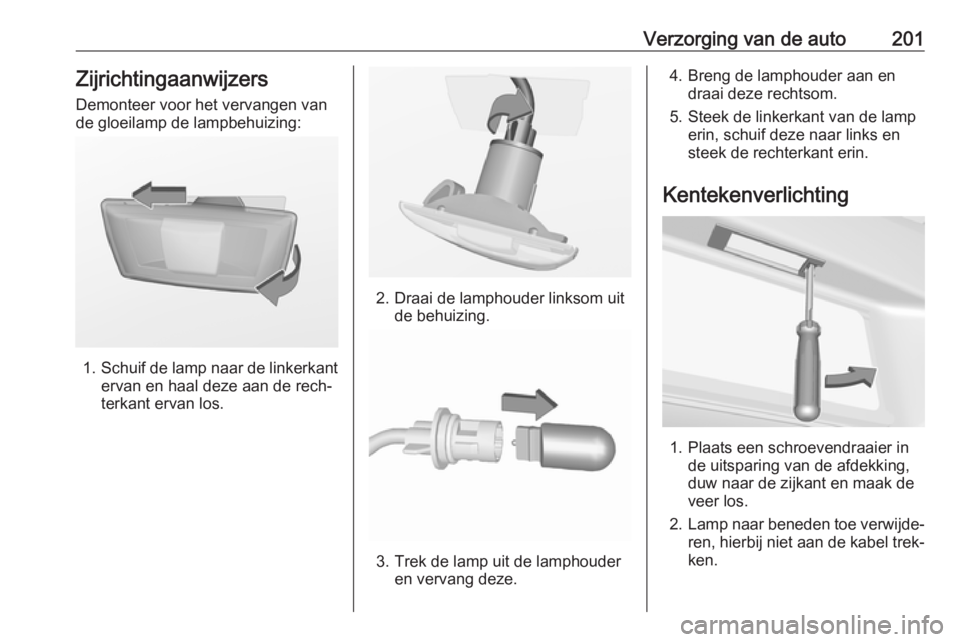

Verzorging van de auto201ZijrichtingaanwijzersDemonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.

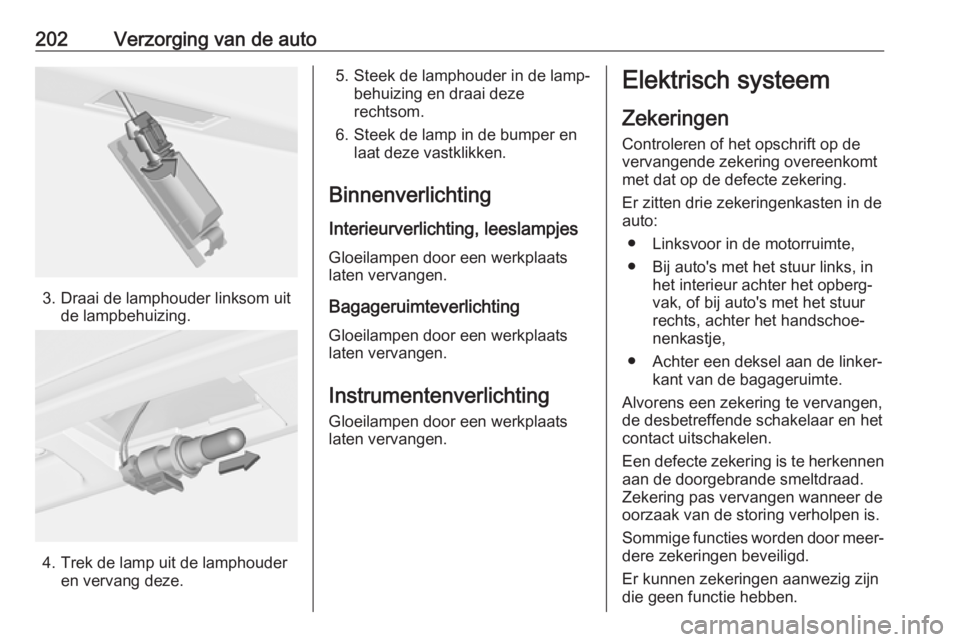

Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
Page 204 of 265
202Verzorging van de auto
3. Draai de lamphouder linksom uitde lampbehuizing.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats
laten vervangen.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● Linksvoor in de motorruimte,
● Bij auto's met het stuur links, in het interieur achter het opberg‐vak, of bij auto's met het stuurrechts, achter het handschoe‐
nenkastje,
● Achter een deksel aan de linker‐ kant van de bagageruimte.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐
dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Page 205 of 265
Verzorging van de auto203

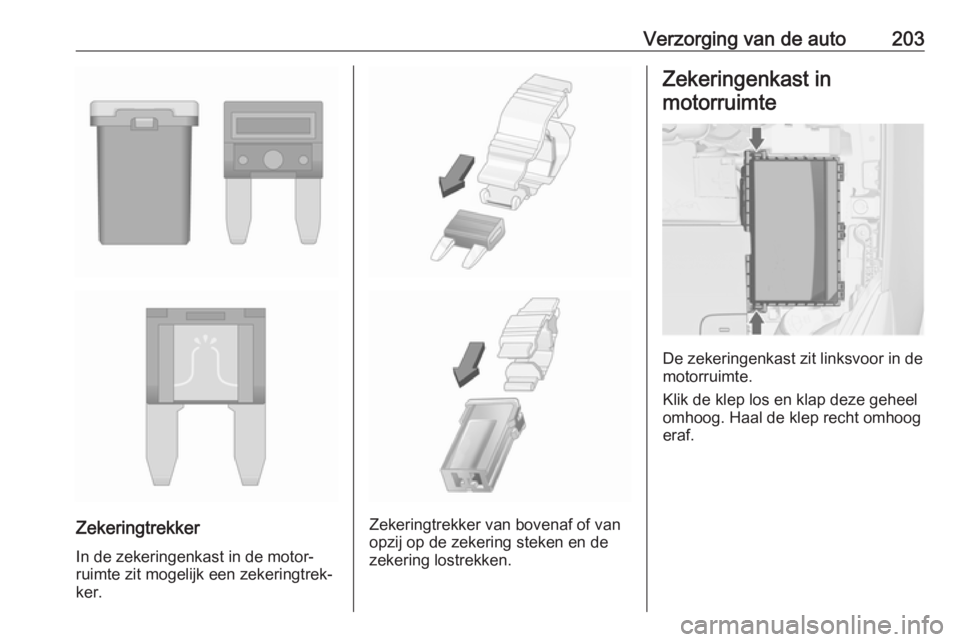

Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de
zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Page 206 of 265

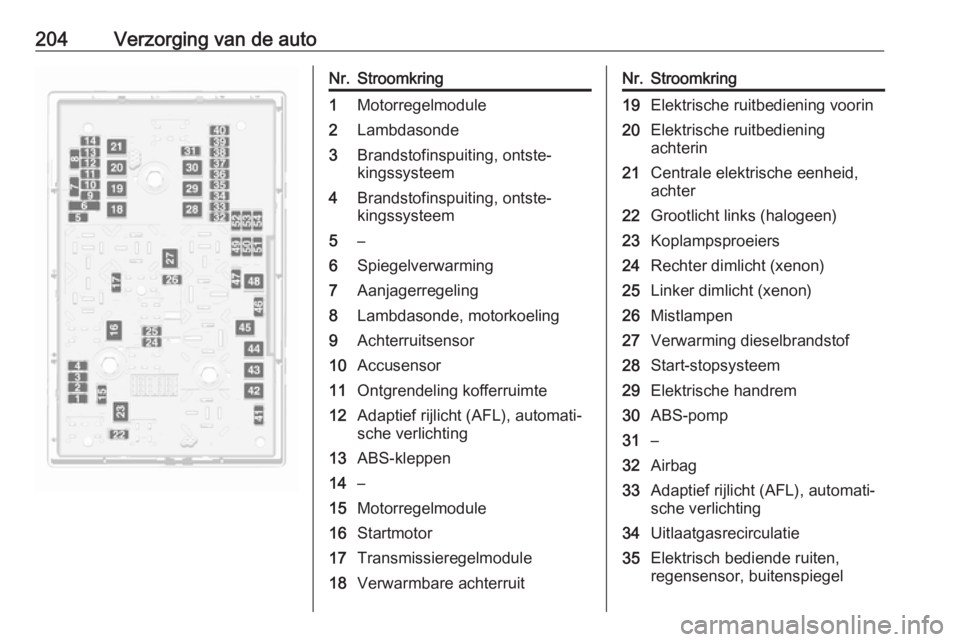

204Verzorging van de autoNr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming7Aanjagerregeling8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS-kleppen14–15Motorregelmodule16Startmotor17Transmissieregelmodule18Verwarmbare achterruitNr.Stroomkring19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS-pomp31–32Airbag33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Elektrisch bediende ruiten,
regensensor, buitenspiegel
Page 207 of 265
Verzorging van de auto205Nr.Stroomkring36Verwarming en ventilatie37–38Vacuümpomp39Regelmodule brandstofsysteem40Wis-/wasinstallatie voor41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44–45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling, adap‐
tief rijlicht (AFL)51–52Hulpverwarming, dieselmotorNr.Stroomkring53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, instrumenten‐
groep, verwarming, ventilatie en
airco

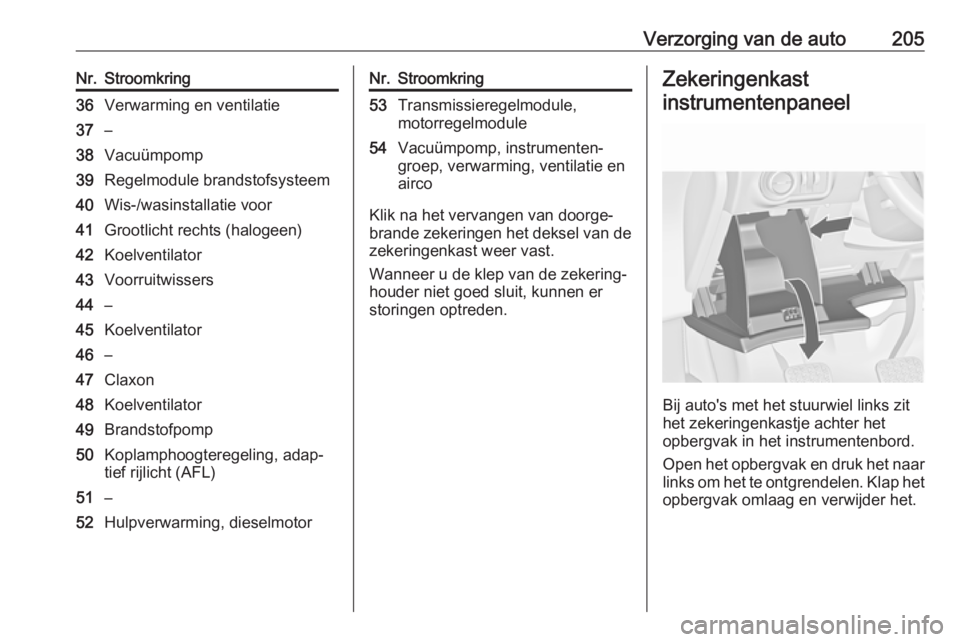

Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er
storingen optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het
opbergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Page 208 of 265
206Verzorging van de auto

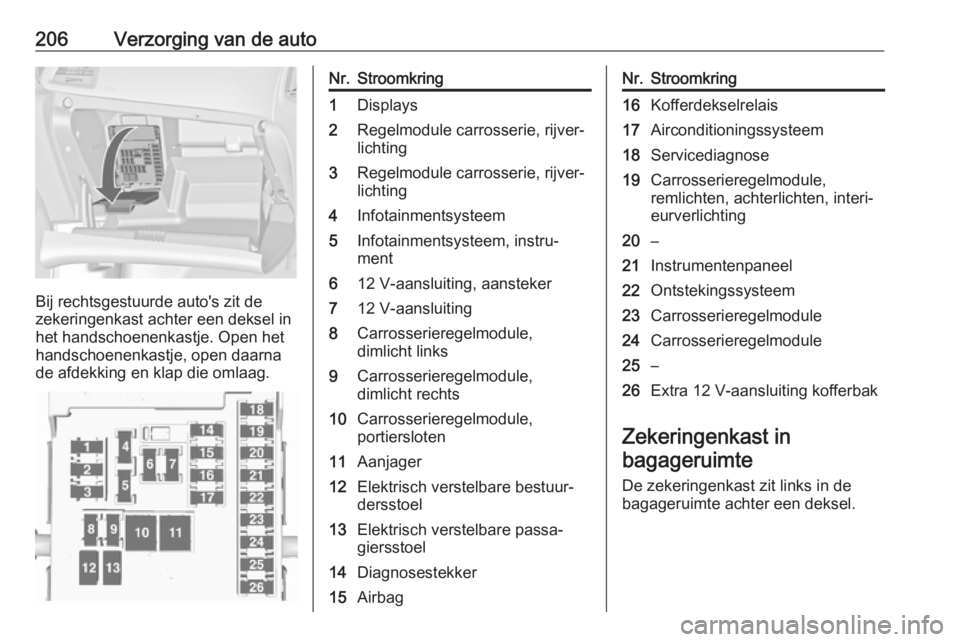

Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.
Nr.Stroomkring1Displays2Regelmodule carrosserie, rijver‐
lichting3Regelmodule carrosserie, rijver‐
lichting4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment612 V-aansluiting, aansteker712 V-aansluiting8Carrosserieregelmodule,
dimlicht links9Carrosserieregelmodule,
dimlicht rechts10Carrosserieregelmodule,
portiersloten11Aanjager12Elektrisch verstelbare bestuur‐
dersstoel13Elektrisch verstelbare passa‐
giersstoel14Diagnosestekker15AirbagNr.Stroomkring16Kofferdekselrelais17Airconditioningssysteem18Servicediagnose19Carrosserieregelmodule,
remlichten, achterlichten, interi‐
eurverlichting20–21Instrumentenpaneel22Ontstekingssysteem23Carrosserieregelmodule24Carrosserieregelmodule25–26Extra 12 V-aansluiting kofferbak
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de
bagageruimte achter een deksel.
Page 209 of 265
Verzorging van de auto207
Verwijder het deksel.

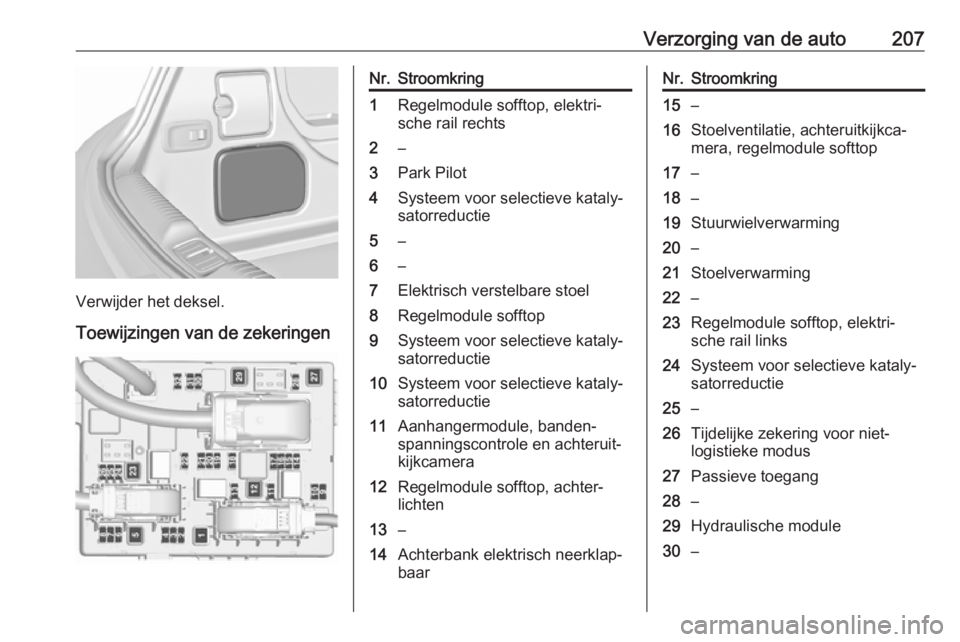

Toewijzingen van de zekeringen
Nr.Stroomkring1Regelmodule sofftop, elektri‐
sche rail rechts2–3Park Pilot4Systeem voor selectieve kataly‐
satorreductie5–6–7Elektrisch verstelbare stoel8Regelmodule sofftop9Systeem voor selectieve kataly‐
satorreductie10Systeem voor selectieve kataly‐
satorreductie11Aanhangermodule, banden‐
spanningscontrole en achteruit‐
kijkcamera12Regelmodule sofftop, achter‐
lichten13–14Achterbank elektrisch neerklap‐
baarNr.Stroomkring15–16Stoelventilatie, achteruitkijkca‐
mera, regelmodule softtop17–18–19Stuurwielverwarming20–21Stoelverwarming22–23Regelmodule sofftop, elektri‐
sche rail links24Systeem voor selectieve kataly‐
satorreductie25–26Tijdelijke zekering voor niet-
logistieke modus27Passieve toegang28–29Hydraulische module30–
Page 210 of 265
208Verzorging van de autoNr.Stroomkring31–32Flex RideBoordgereedschapGereedschap

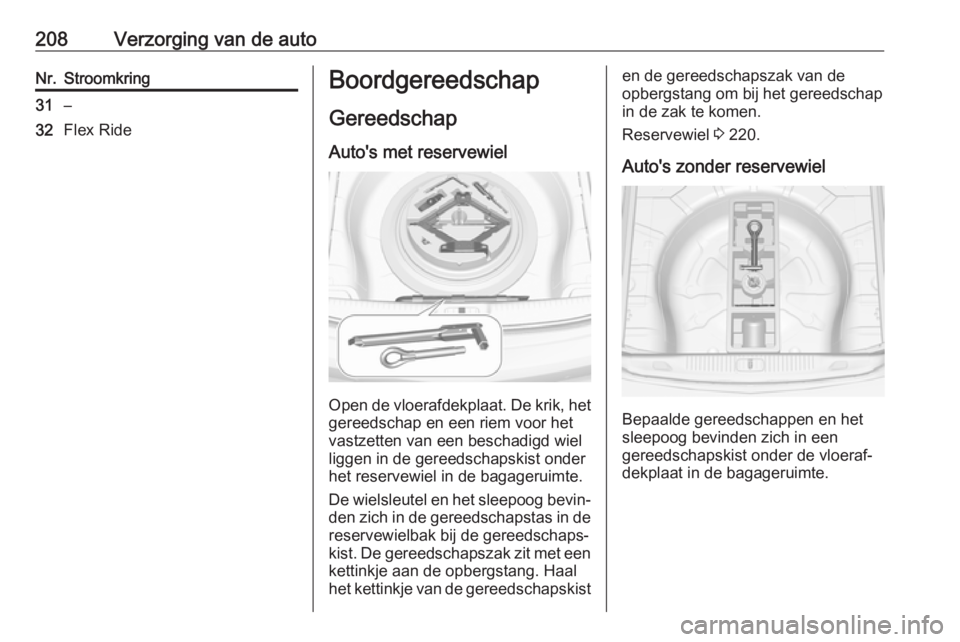

Auto's met reservewiel
Open de vloerafdekplaat. De krik, het
gereedschap en een riem voor het
vastzetten van een beschadigd wiel liggen in de gereedschapskist onderhet reservewiel in de bagageruimte.
De wielsleutel en het sleepoog bevin‐
den zich in de gereedschapstas in de reservewielbak bij de gereedschaps‐
kist. De gereedschapszak zit met een
kettinkje aan de opbergstang. Haal
het kettinkje van de gereedschapskist
en de gereedschapszak van de
opbergstang om bij het gereedschap
in de zak te komen.
Reservewiel 3 220.
Auto's zonder reservewiel
Bepaalde gereedschappen en het
sleepoog bevinden zich in een
gereedschapskist onder de vloeraf‐
dekplaat in de bagageruimte.
