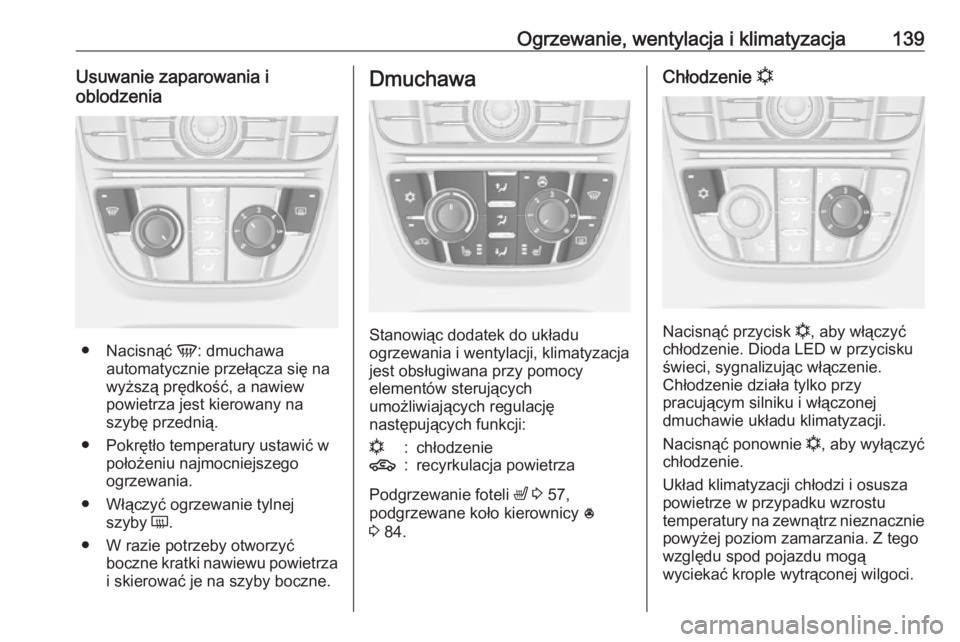

Ogrzewanie, wentylacja i klimatyzacja139Usuwanie zaparowania ioblodzenia
● Nacisnąć V: dmuchawa
automatycznie przełącza się na
wyższą prędkość, a nawiew
powietrza jest kierowany na
szybę przednią.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Włączyć ogrzewanie tylnej szyby Ü.
● W razie potrzeby otworzyć boczne kratki nawiewu powietrza
i skierować je na szyby boczne.
Dmuchawa
Stanowiąc dodatek do układu
ogrzewania i wentylacji, klimatyzacja
jest obsługiwana przy pomocy
elementów sterujących
umożliwiających regulację
następujących funkcji:
n:chłodzenie4:recyrkulacja powietrza
Podgrzewanie foteli ß 3 57,
podgrzewane koło kierownicy *
3 84.
Chłodzenie n
Nacisnąć przycisk n, aby włączyć
chłodzenie. Dioda LED w przycisku świeci, sygnalizując włączenie.
Chłodzenie działa tylko przy
pracującym silniku i włączonej
dmuchawie układu klimatyzacji.
Nacisnąć ponownie n, aby wyłączyć
chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz nieznacznie
powyżej poziom zamarzania. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.

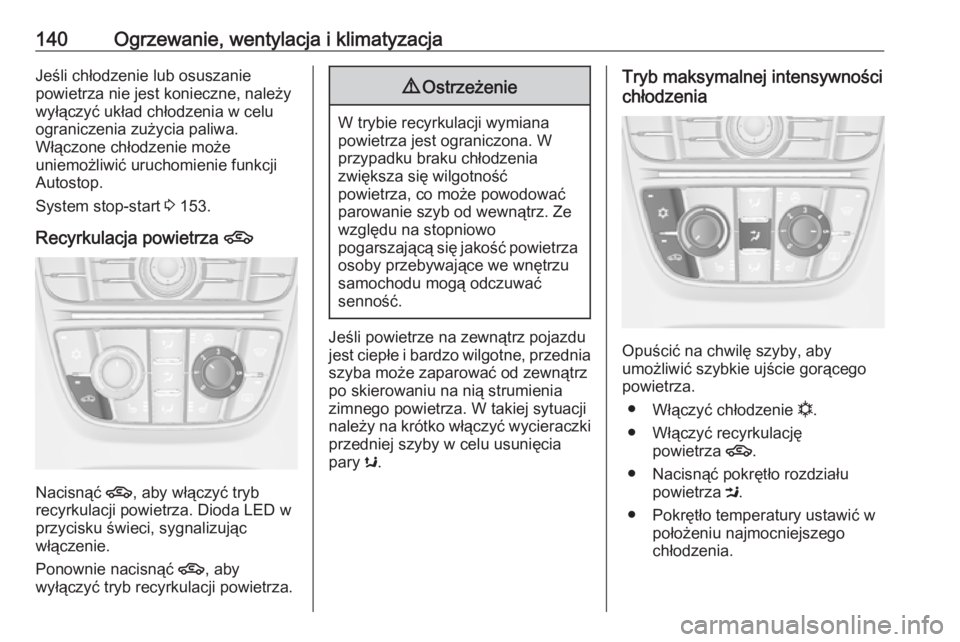

140Ogrzewanie, wentylacja i klimatyzacjaJeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy wyłączyć układ chłodzenia w celuograniczenia zużycia paliwa.
Włączone chłodzenie może
uniemożliwić uruchomienie funkcji
Autostop.
System stop-start 3 153.
Recyrkulacja powietrza 4
Nacisnąć
4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Ponownie nacisnąć 4, aby
wyłączyć tryb recyrkulacji powietrza.
9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki przedniej szyby w celu usunięcia
pary s.
Tryb maksymalnej intensywności
chłodzenia
Opuścić na chwilę szyby, aby
umożliwić szybkie ujście gorącego
powietrza.
● Włączyć chłodzenie n.
● Włączyć recyrkulację powietrza 4.
● Nacisnąć pokrętło rozdziału powietrza M.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
chłodzenia.

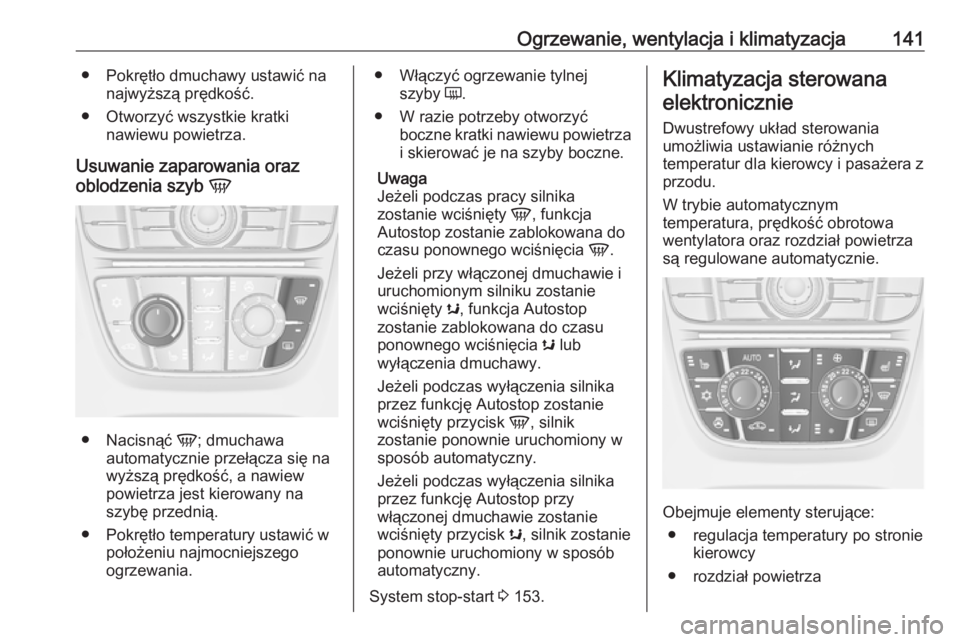

Ogrzewanie, wentylacja i klimatyzacja141● Pokrętło dmuchawy ustawić nanajwyższą prędkość.
● Otworzyć wszystkie kratki nawiewu powietrza.
Usuwanie zaparowania oraz
oblodzenia szyb V
●
Nacisnąć V; dmuchawa
automatycznie przełącza się na
wyższą prędkość, a nawiew
powietrza jest kierowany na
szybę przednią.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Włączyć ogrzewanie tylnej
szyby Ü.
● W razie potrzeby otworzyć boczne kratki nawiewu powietrza
i skierować je na szyby boczne.
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli przy włączonej dmuchawie i
uruchomionym silniku zostanie
wciśnięty s, funkcja Autostop
zostanie zablokowana do czasu
ponownego wciśnięcia s lub
wyłączenia dmuchawy.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w
sposób automatyczny.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop przy
włączonej dmuchawie zostanie
wciśnięty przycisk s, silnik zostanie
ponownie uruchomiony w sposób
automatyczny.
System stop-start 3 153.Klimatyzacja sterowana
elektronicznie
Dwustrefowy układ sterowania umożliwia ustawianie różnych
temperatur dla kierowcy i pasażera z
przodu.
W trybie automatycznym
temperatura, prędkość obrotowa
wentylatora oraz rozdział powietrza są regulowane automatycznie.
Obejmuje elementy sterujące:
● regulacja temperatury po stronie kierowcy
● rozdział powietrza

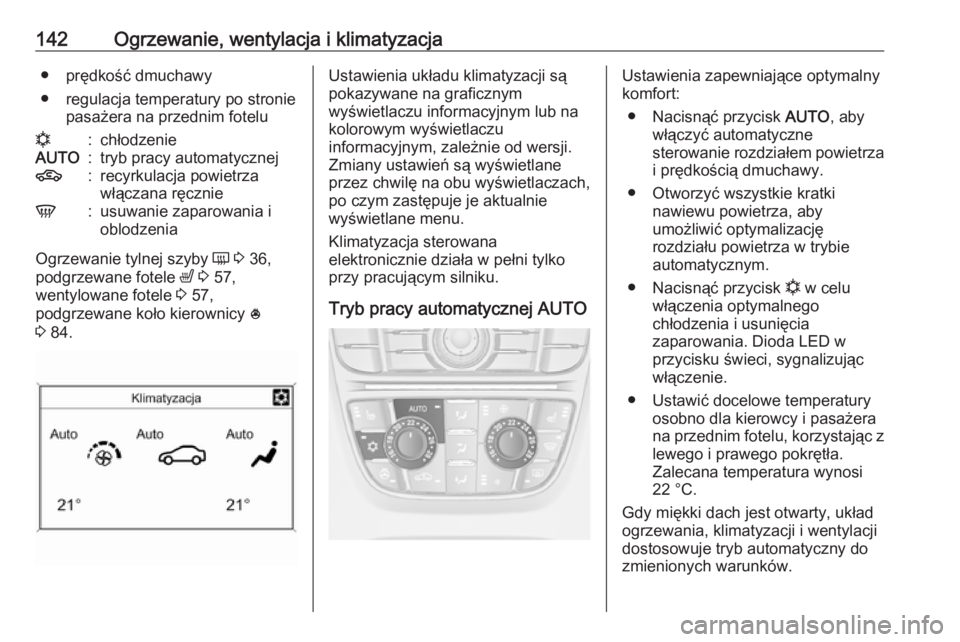

142Ogrzewanie, wentylacja i klimatyzacja● prędkość dmuchawy
● regulacja temperatury po stronie pasażera na przednim fotelun:chłodzenieAUTO:tryb pracy automatycznej4:recyrkulacja powietrza
włączana ręcznieV:usuwanie zaparowania i
oblodzenia
Ogrzewanie tylnej szyby Ü 3 36,
podgrzewane fotele ß 3 57,
wentylowane fotele 3 57,
podgrzewane koło kierownicy *
3 84.
Ustawienia układu klimatyzacji są
pokazywane na graficznym
wyświetlaczu informacyjnym lub na kolorowym wyświetlaczu
informacyjnym, zależnie od wersji.
Zmiany ustawień są wyświetlane
przez chwilę na obu wyświetlaczach,
po czym zastępuje je aktualnie
wyświetlane menu.
Klimatyzacja sterowana
elektronicznie działa w pełni tylko
przy pracującym silniku.
Tryb pracy automatycznej AUTOUstawienia zapewniające optymalny
komfort:
● Nacisnąć przycisk AUTO, aby
włączyć automatyczne
sterowanie rozdziałem powietrza
i prędkością dmuchawy.
● Otworzyć wszystkie kratki nawiewu powietrza, aby
umożliwić optymalizację
rozdziału powietrza w trybie
automatycznym.
● Nacisnąć przycisk n w celu
włączenia optymalnego
chłodzenia i usunięcia
zaparowania. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
● Ustawić docelowe temperatury osobno dla kierowcy i pasażera
na przednim fotelu, korzystając z lewego i prawego pokrętła.
Zalecana temperatura wynosi 22 °C.
Gdy miękki dach jest otwarty, układ ogrzewania, klimatyzacji i wentylacji
dostosowuje tryb automatyczny do
zmienionych warunków.

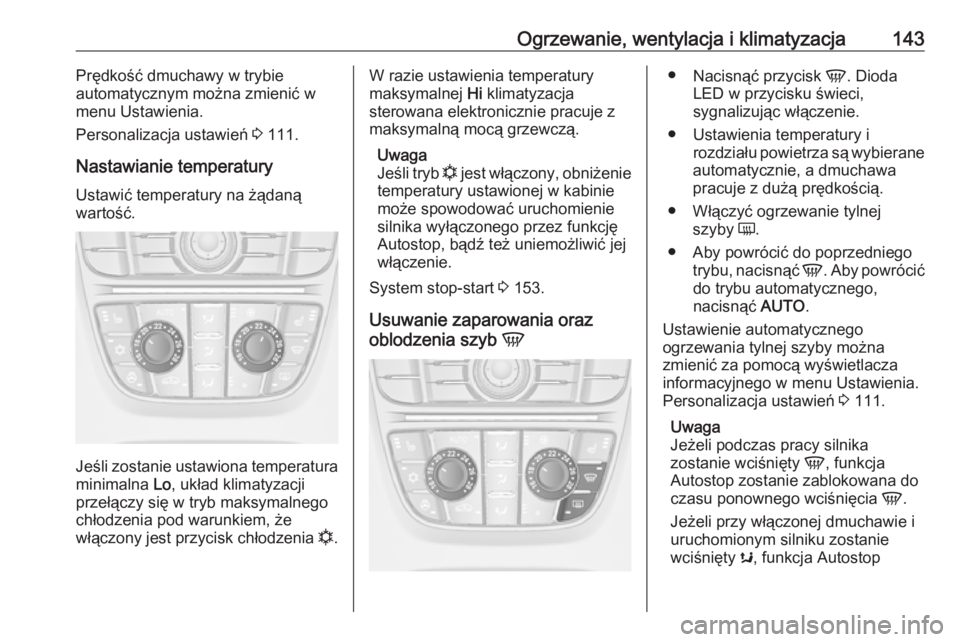

Ogrzewanie, wentylacja i klimatyzacja143Prędkość dmuchawy w trybie
automatycznym można zmienić w
menu Ustawienia.
Personalizacja ustawień 3 111.
Nastawianie temperatury Ustawić temperatury na żądaną
wartość.
Jeśli zostanie ustawiona temperatura
minimalna Lo, układ klimatyzacji
przełączy się w tryb maksymalnego
chłodzenia pod warunkiem, że
włączony jest przycisk chłodzenia n.
W razie ustawienia temperatury
maksymalnej Hi klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą grzewczą.
Uwaga
Jeśli tryb n jest włączony, obniżenie
temperatury ustawionej w kabinie
może spowodować uruchomienie
silnika wyłączonego przez funkcję
Autostop, bądź też uniemożliwić jej
włączenie.
System stop-start 3 153.
Usuwanie zaparowania oraz
oblodzenia szyb V●
Nacisnąć przycisk V. Dioda
LED w przycisku świeci,
sygnalizując włączenie.
● Ustawienia temperatury i rozdziału powietrza są wybierane
automatycznie, a dmuchawa
pracuje z dużą prędkością.
● Włączyć ogrzewanie tylnej szyby Ü.
● Aby powrócić do poprzedniego trybu, nacisnąć V. Aby powrócić
do trybu automatycznego,
nacisnąć AUTO.
Ustawienie automatycznego
ogrzewania tylnej szyby można
zmienić za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 111.
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli przy włączonej dmuchawie i
uruchomionym silniku zostanie
wciśnięty s, funkcja Autostop

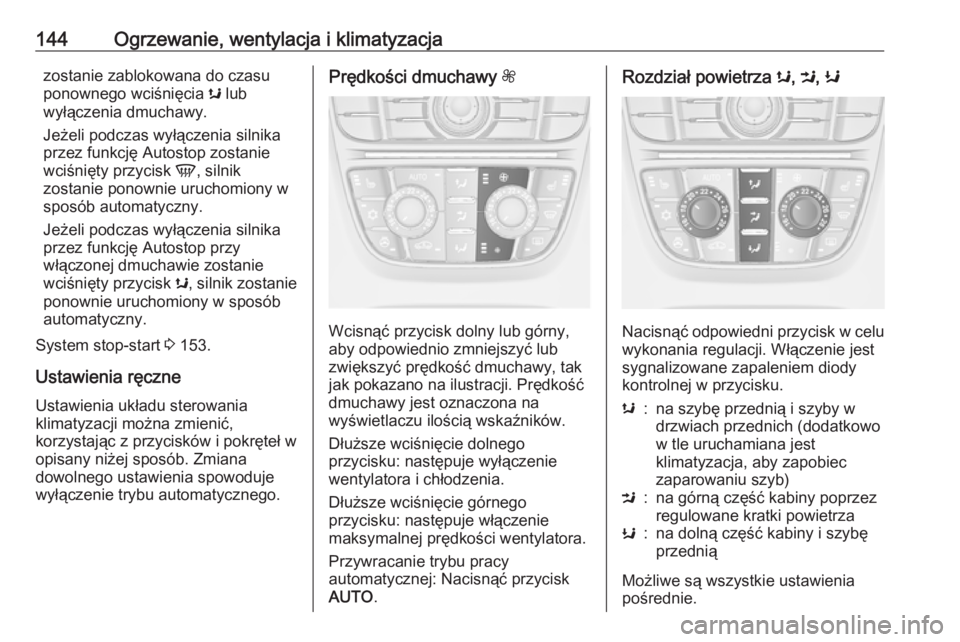

144Ogrzewanie, wentylacja i klimatyzacjazostanie zablokowana do czasu
ponownego wciśnięcia s lub
wyłączenia dmuchawy.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w sposób automatyczny.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop przy
włączonej dmuchawie zostanie
wciśnięty przycisk s, silnik zostanie
ponownie uruchomiony w sposób
automatyczny.
System stop-start 3 153.
Ustawienia ręczne
Ustawienia układu sterowania
klimatyzacji można zmienić,
korzystając z przycisków i pokręteł w
opisany niżej sposób. Zmiana
dowolnego ustawienia spowoduje
wyłączenie trybu automatycznego.Prędkości dmuchawy Z
Wcisnąć przycisk dolny lub górny,
aby odpowiednio zmniejszyć lub
zwiększyć prędkość dmuchawy, tak
jak pokazano na ilustracji. Prędkość
dmuchawy jest oznaczona na
wyświetlaczu ilością wskaźników.
Dłuższe wciśnięcie dolnego
przycisku: następuje wyłączenie
wentylatora i chłodzenia.
Dłuższe wciśnięcie górnego
przycisku: następuje włączenie
maksymalnej prędkości wentylatora.
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Rozdział powietrza s, M , K
Nacisnąć odpowiedni przycisk w celu
wykonania regulacji. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
s:na szybę przednią i szyby w
drzwiach przednich (dodatkowo
w tle uruchamiana jest
klimatyzacja, aby zapobiec
zaparowaniu szyb)M:na górną część kabiny poprzez
regulowane kratki powietrzaK:na dolną część kabiny i szybę
przednią
Możliwe są wszystkie ustawienia
pośrednie.

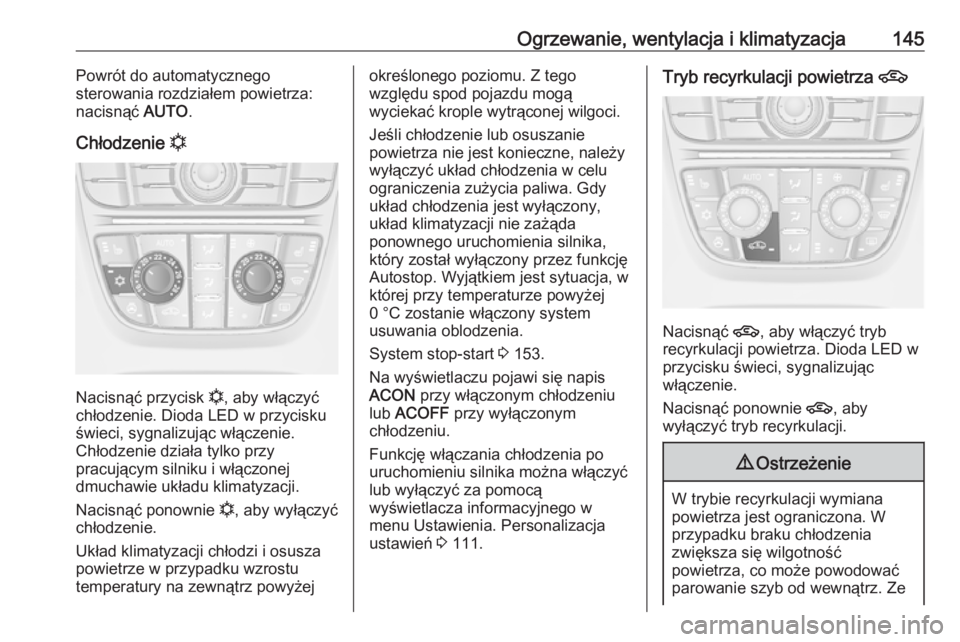

Ogrzewanie, wentylacja i klimatyzacja145Powrót do automatycznego
sterowania rozdziałem powietrza:
nacisnąć AUTO.
Chłodzenie n
Nacisnąć przycisk n, aby włączyć
chłodzenie. Dioda LED w przycisku świeci, sygnalizując włączenie.
Chłodzenie działa tylko przy
pracującym silniku i włączonej
dmuchawie układu klimatyzacji.
Nacisnąć ponownie n, aby wyłączyć
chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej
określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu ograniczenia zużycia paliwa. Gdy
układ chłodzenia jest wyłączony,
układ klimatyzacji nie zażąda
ponownego uruchomienia silnika,
który został wyłączony przez funkcję
Autostop. Wyjątkiem jest sytuacja, w
której przy temperaturze powyżej
0 °C zostanie włączony system
usuwania oblodzenia.
System stop-start 3 153.
Na wyświetlaczu pojawi się napis
ACON przy włączonym chłodzeniu
lub ACOFF przy wyłączonym
chłodzeniu.
Funkcję włączania chłodzenia po
uruchomieniu silnika można włączyć lub wyłączyć za pomocą
wyświetlacza informacyjnego w
menu Ustawienia. Personalizacja
ustawień 3 111.Tryb recyrkulacji powietrza 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Nacisnąć ponownie 4, aby
wyłączyć tryb recyrkulacji.
9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze

146Ogrzewanie, wentylacja i klimatyzacjawzględu na stopniowo
pogarszającą się jakość powietrza
osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki
przedniej szyby w celu usunięcia
pary s.
Ustawienia podstawowe
Niektóre ustawienia można zmienić
za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 111.
Nagrzewnica dodatkowa
Ogrzewacz powietrza
Układ Quickheat jest dodatkowym
elektrycznym ogrzewaczem
powietrza, który przyspiesza
nagrzewanie powietrza w kabinie.
Kratki nawiewu
powietrza
Regulowane kratki nawiewu powietrza
W trakcie chłodzenia musi być
otwarta co najmniej jedna kratka
nawiewu powietrza.
Aby otworzyć kratkę nawiewu
powietrza, przekręcić pokrętło w
położenie oznaczone większym
symbolem W. Dostosować przepływ
powietrza przez kratkę nawiewu,
obracając pokrętło regulacyjne.
Ustawić kierunek powietrza,
przechylając i obracając kratki.
Aby zamknąć kratkę nawiewu
powietrza, przekręcić pokrętło w
położenie oznaczone mniejszym
symbolem W.
9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.

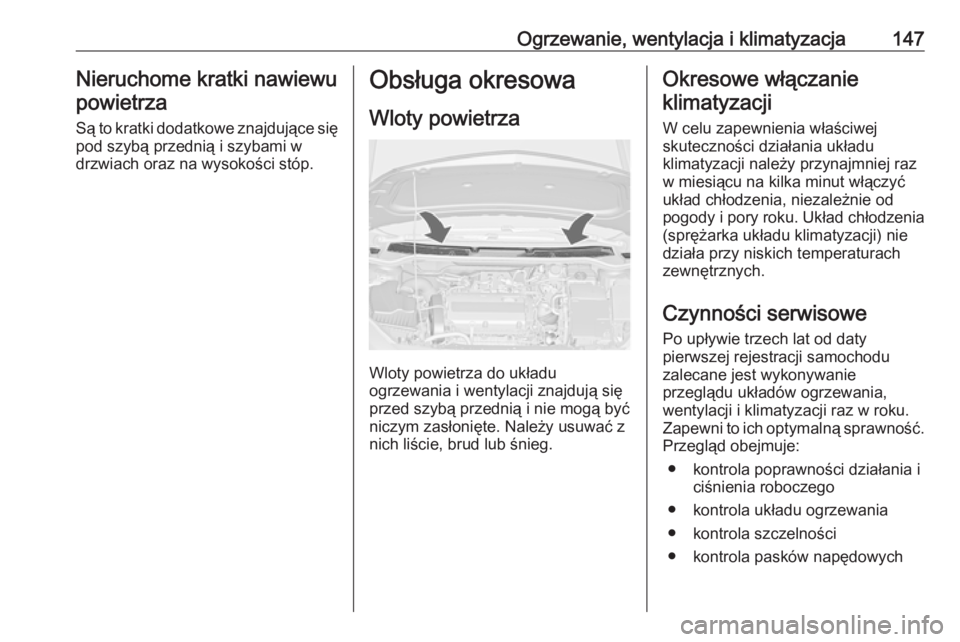

Ogrzewanie, wentylacja i klimatyzacja147Nieruchome kratki nawiewupowietrza
Są to kratki dodatkowe znajdujące się
pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.Obsługa okresowa
Wloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Okresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia
(sprężarka układu klimatyzacji) nie działa przy niskich temperaturach
zewnętrznych.
Czynności serwisowe
Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
● kontrola poprawności działania i ciśnienia roboczego
● kontrola układu ogrzewania
● kontrola szczelności
● kontrola pasków napędowych

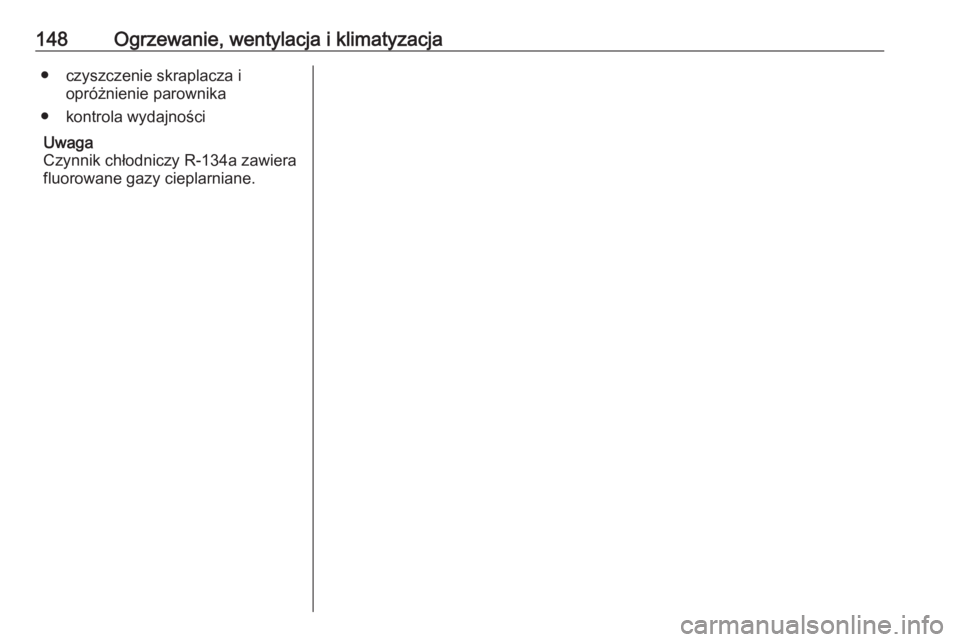

148Ogrzewanie, wentylacja i klimatyzacja● czyszczenie skraplacza iopróżnienie parownika
● kontrola wydajności
Uwaga
Czynnik chłodniczy R-134a zawiera
fluorowane gazy cieplarniane.
