OPEL CASCADA 2019 Manual de utilizare (in Romanian)
Manufacturer: OPEL, Model Year: 2019, Model line: CASCADA, Model: OPEL CASCADA 2019Pages: 279, PDF Size: 7.9 MB
Page 211 of 279

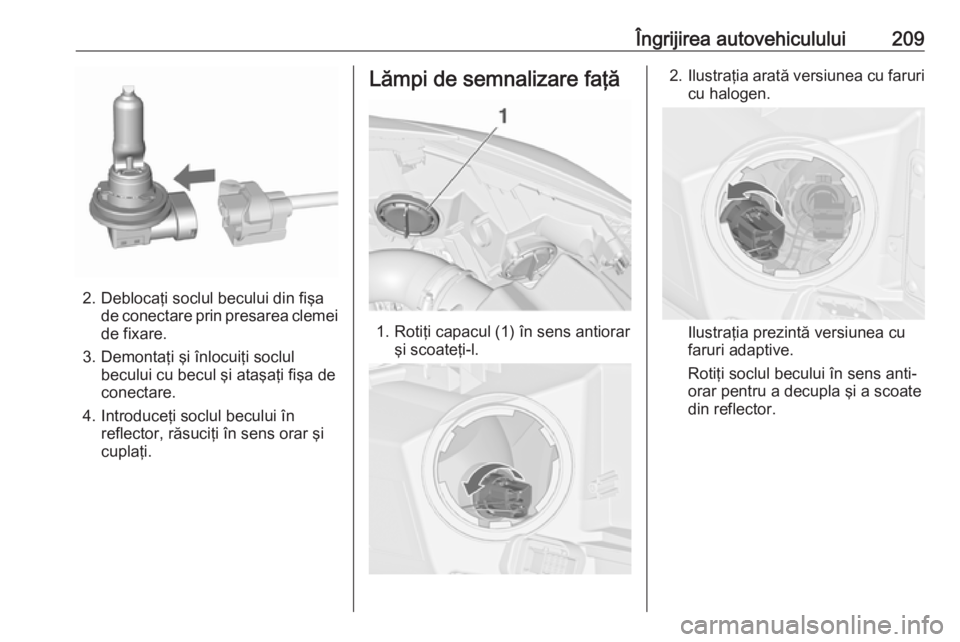

Îngrijirea autovehiculului209
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Lămpi de semnalizare faţă
1. Rotiţi capacul (1) în sens antiorar şi scoateţi-l.
2.Ilustraţia arată versiunea cu faruri
cu halogen.
Ilustraţia prezintă versiunea cu
faruri adaptive.
Rotiţi soclul becului în sens anti-
orar pentru a decupla şi a scoate
din reflector.

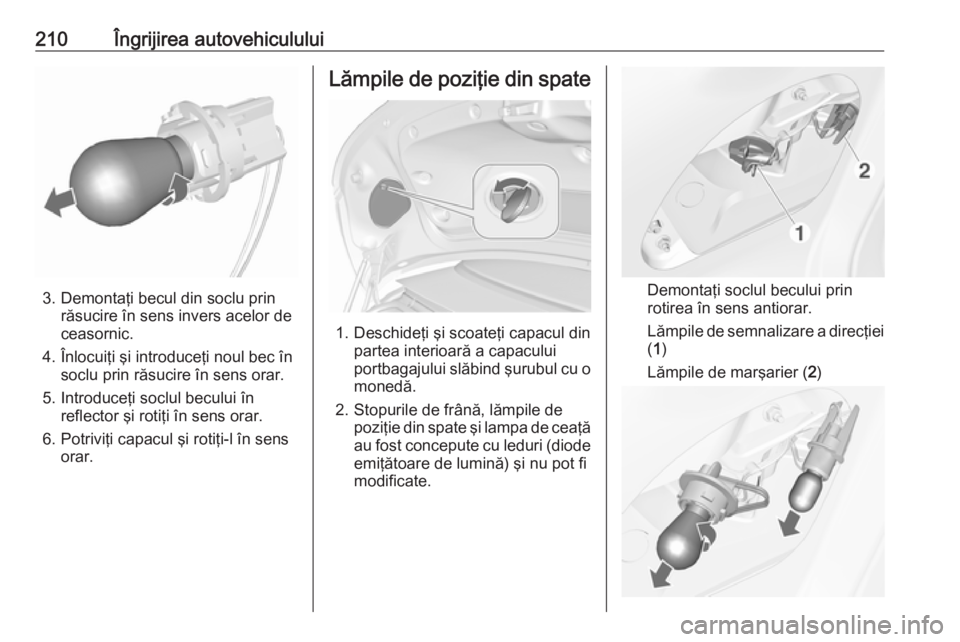

Page 212 of 279

210Îngrijirea autovehiculului
3. Demontaţi becul din soclu prinrăsucire în sens invers acelor de
ceasornic.
4. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie din spate
1. Deschideţi şi scoateţi capacul din partea interioară a capacului
portbagajului slăbind şurubul cu o monedă.
2. Stopurile de frână, lămpile de poziţie din spate şi lampa de ceaţă
au fost concepute cu leduri (diode emiţătoare de lumină) şi nu pot fi
modificate.
Demontaţi soclul becului prin
rotirea în sens antiorar.
Lămpile de semnalizare a direcţiei
( 1 )
Lămpile de marşarier ( 2)
Page 213 of 279

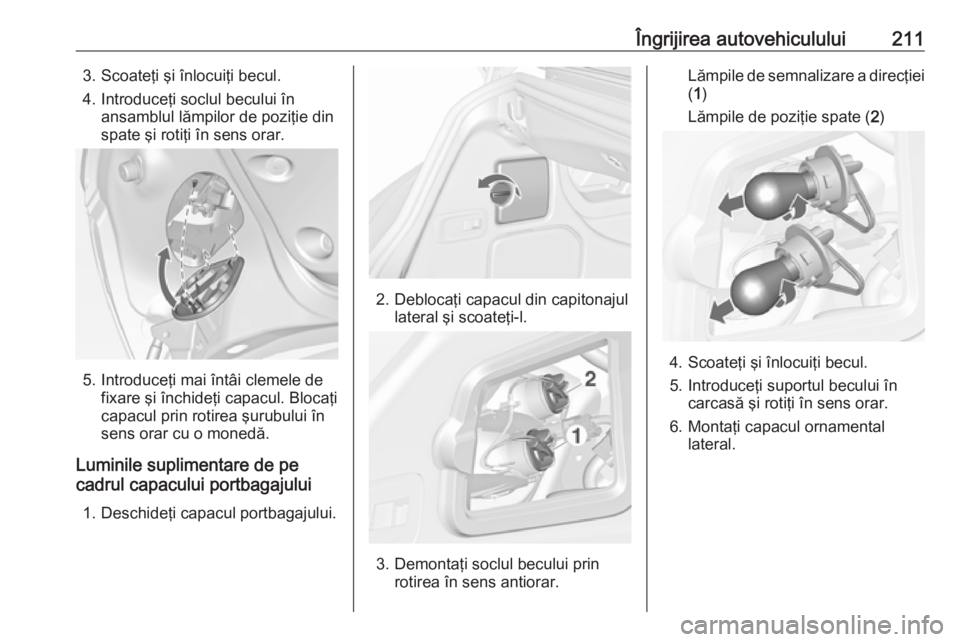

Îngrijirea autovehiculului2113. Scoateţi şi înlocuiţi becul.
4. Introduceţi soclul becului în ansamblul lămpilor de poziţie din
spate şi rotiţi în sens orar.
5. Introduceţi mai întâi clemele de fixare şi închideţi capacul. Blocaţi
capacul prin rotirea şurubului în
sens orar cu o monedă.
Luminile suplimentare de pe
cadrul capacului portbagajului
1. Deschideţi capacul portbagajului.
2. Deblocaţi capacul din capitonajul lateral şi scoateţi-l.
3. Demontaţi soclul becului prinrotirea în sens antiorar.
Lămpile de semnalizare a direcţiei
( 1 )
Lămpile de poziţie spate ( 2)
4. Scoateţi şi înlocuiţi becul.
5. Introduceţi suportul becului în carcasă şi rotiţi în sens orar.
6. Montaţi capacul ornamental lateral.
Page 214 of 279

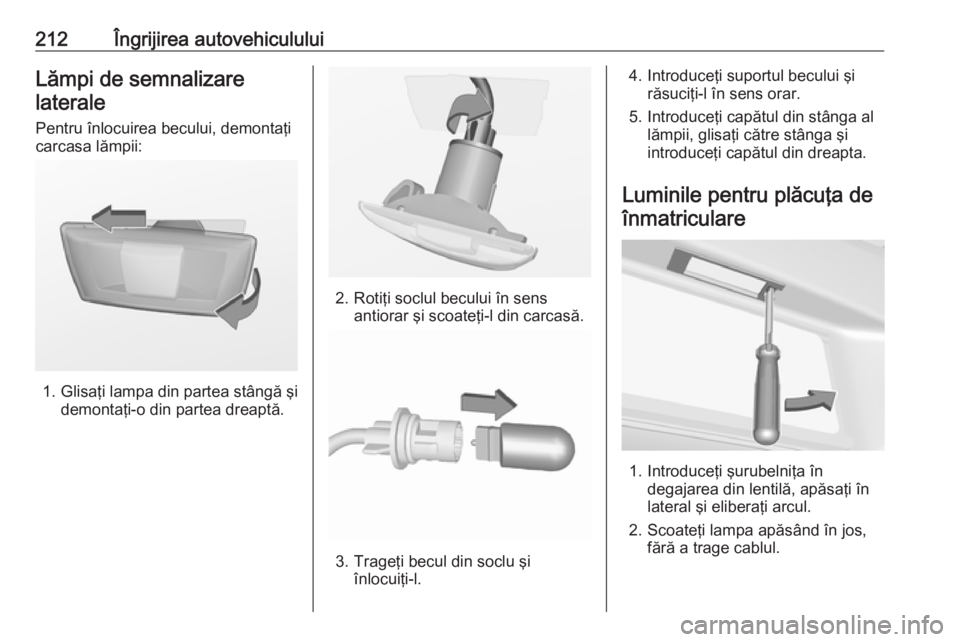

212Îngrijirea autovehicululuiLămpi de semnalizarelaterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
Page 215 of 279

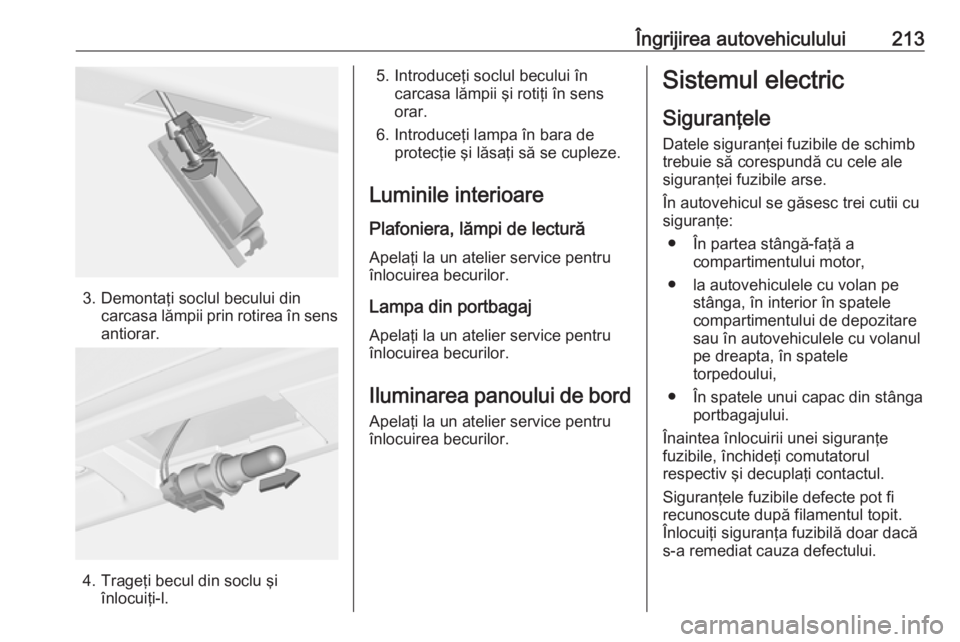

Îngrijirea autovehiculului213
3. Demontaţi soclul becului dincarcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● În partea stângă-faţă a compartimentului motor,
● la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul
pe dreapta, în spatele
torpedoului,
● În spatele unui capac din stânga portbagajului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Page 216 of 279

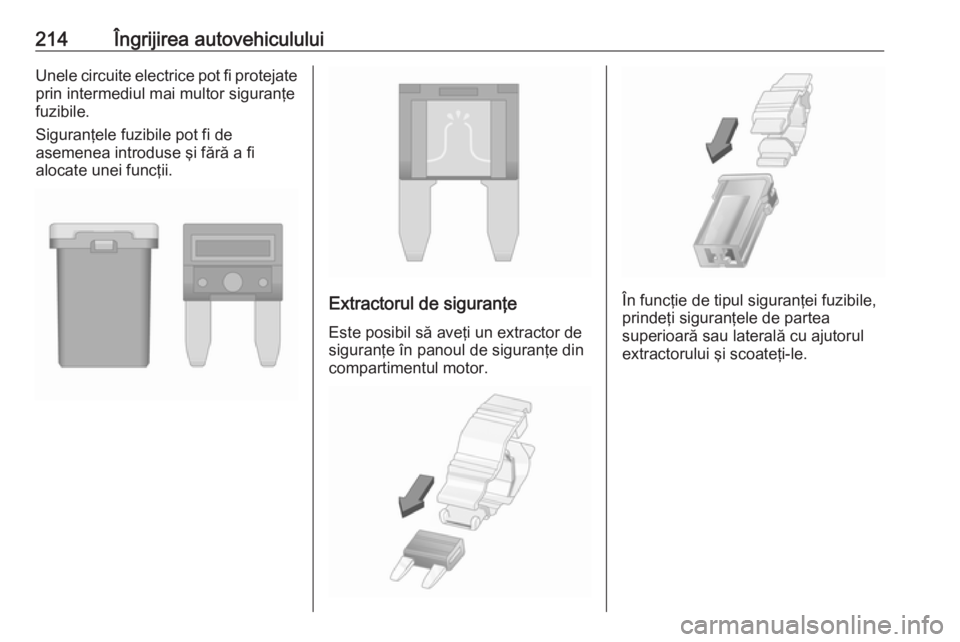

214Îngrijirea autovehicululuiUnele circuite electrice pot fi protejateprin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Page 217 of 279

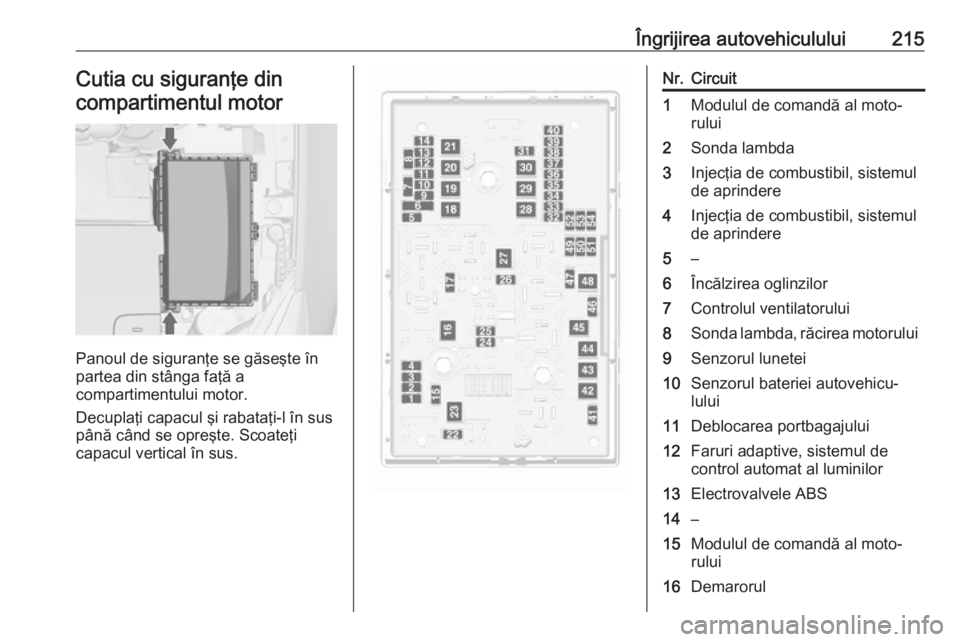

Îngrijirea autovehiculului215Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.
Nr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil, sistemul
de aprindere4Injecţia de combustibil, sistemul
de aprindere5–6Încălzirea oglinzilor7Controlul ventilatorului8Sonda lambda, răcirea motorului9Senzorul lunetei10Senzorul bateriei autovehicu‐
lului11Deblocarea portbagajului12Faruri adaptive, sistemul de
control automat al luminilor13Electrovalvele ABS14–15Modulul de comandă al moto‐
rului16Demarorul
Page 218 of 279

216Îngrijirea autovehicululuiNr.Circuit17Modulul de comandă al transmi‐siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric din spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de pornire-oprire29Frâna de mână electrică30Pompa ABS31–32Airbagurile33Faruri adaptive, sistemul de
control automat al luminilorNr.Circuit34Recircularea gazelor de
evacuare35Geamurile acţionate electric,
senzor de ploaie, oglindă retro‐
vizoare exterioare36Climatizarea37–38Pompa de vacuum39Modulul de comandă al siste‐
mului de alimentare cu combus‐
tibil40Sistemul de spălare a parbrizului41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44–45Ventilatorul radiatorului46–47Claxonul48Ventilatorul radiatorului49Pompa de combustibilNr.Circuit50Sistemul de reglare a fascicu‐
lului farurilor, faruri adaptive51–52Sistemul auxiliar de încălzire,
motorul diesel53Modulul de comandă al transmi‐ siei, modulul de comandă al
motorului54Pompă de vacuum, grupul de
instrumente de pe panoul de
bord, încălzire ventilaţie, sistem
de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.
Page 219 of 279

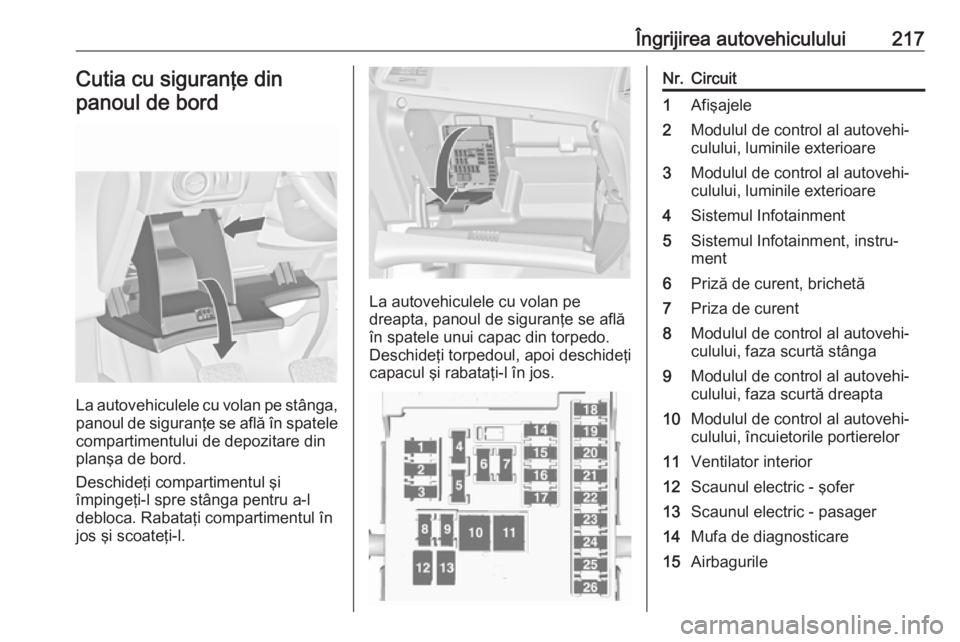

Îngrijirea autovehiculului217Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în
jos şi scoateţi-l.
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedo.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.
Nr.Circuit1Afişajele2Modulul de control al autovehi‐
culului, luminile exterioare3Modulul de control al autovehi‐
culului, luminile exterioare4Sistemul Infotainment5Sistemul Infotainment, instru‐
ment6Priză de curent, brichetă7Priza de curent8Modulul de control al autovehi‐
culului, faza scurtă stânga9Modulul de control al autovehi‐
culului, faza scurtă dreapta10Modulul de control al autovehi‐
culului, încuietorile portierelor11Ventilator interior12Scaunul electric - şofer13Scaunul electric - pasager14Mufa de diagnosticare15Airbagurile
Page 220 of 279

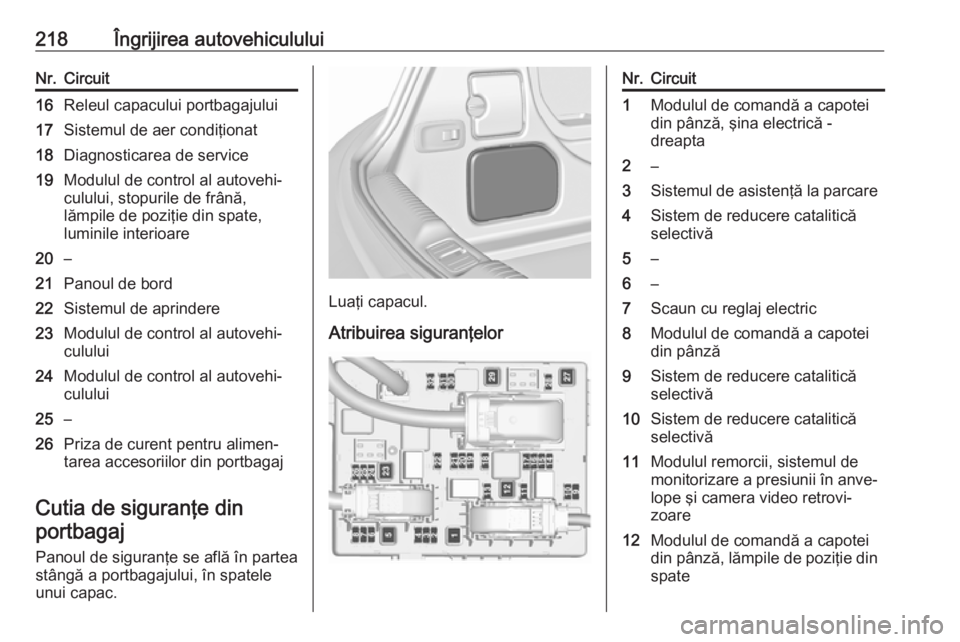

218Îngrijirea autovehicululuiNr.Circuit16Releul capacului portbagajului17Sistemul de aer condiţionat18Diagnosticarea de service19Modulul de control al autovehi‐
culului, stopurile de frână,
lămpile de poziţie din spate,
luminile interioare20–21Panoul de bord22Sistemul de aprindere23Modulul de control al autovehi‐
culului24Modulul de control al autovehi‐
culului25–26Priza de curent pentru alimen‐
tarea accesoriilor din portbagaj
Cutia de siguranţe din
portbagaj
Panoul de siguranţe se află în partea
stângă a portbagajului, în spatele
unui capac.
Luaţi capacul.
Atribuirea siguranţelor
Nr.Circuit1Modulul de comandă a capotei
din pânză, şina electrică -
dreapta2–3Sistemul de asistenţă la parcare4Sistem de reducere catalitică
selectivă5–6–7Scaun cu reglaj electric8Modulul de comandă a capotei
din pânză9Sistem de reducere catalitică
selectivă10Sistem de reducere catalitică
selectivă11Modulul remorcii, sistemul de
monitorizare a presiunii în anve‐ lope şi camera video retrovi‐
zoare12Modulul de comandă a capotei
din pânză, lămpile de poziţie din spate
