Îngrijirea autovehiculului2294. Înşurubaţi furtunul de aer alcompresorului pe racordul de pe
recipientul cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în elementul de fixare depe compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul
cu soluţie de etanşare să stea
vertical.
6. Deşurubaţi căpăcelul ventilului anvelopei aflate în pană.
7. Înşurubaţi furtunul de umplere pe ventilul anvelopei.
8. Comutatorul compresorului trebuie adus în poziţia J.
9. Conectaţi fişa de alimentare la
priza pentru accesorii sau la prizabrichetei.
Pentru a evita descărcarea
bateriei autovehiculului, vă
recomandăm să lăsaţi motorul în
funcţiune.
10. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
11. Manometrul compresorului indică pentru scurt timp maxim 6 bari pe
parcursul golirii recipientului cu
soluţie de etanşare (circa
30 de secunde). Apoi presiunea
indicată începe să scadă.
12. Întreaga cantitate de soluţie de etanşare este pompată în
anvelopă. Ulterior, anvelopa este
umflată.
13. Presiunea prescrisă trebuie să fie
atinsă în 10 min. Presiuneanvelope 3 258. După ce aţi
obţinut presiunea corectă, opriţi
compresorul.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de 10 min,
desfaceţi setul de depanare a
anvelopelor. Deplasaţi
autovehiculul astfel încât roţile să
parcurgă o rotaţie completă. Fixaţi
la loc setul pentru depanarea
anvelopelor şi continuaţi
procedura de umflare timp de
10 min. Dacă tot nu se atinge
presiunea prescrisă în anvelope, anvelopa este prea avariată.
Apelaţi la un atelier service
autorizat pentru asistenţă.

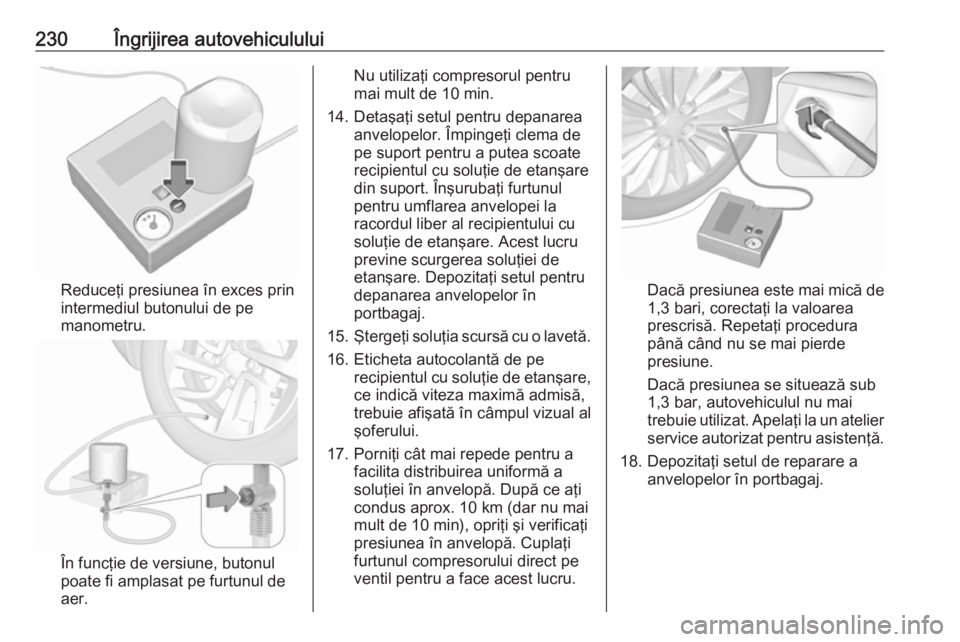

230Îngrijirea autovehiculului
Reduceţi presiunea în exces prin
intermediul butonului de pe manometru.
În funcţie de versiune, butonul
poate fi amplasat pe furtunul de
aer.
Nu utilizaţi compresorul pentru
mai mult de 10 min.
14. Detaşaţi setul pentru depanarea anvelopelor. Împingeţi clema de
pe suport pentru a putea scoate
recipientul cu soluţie de etanşare
din suport. Înşurubaţi furtunul
pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia scursă cu o lavetă.
16. Eticheta autocolantă de pe recipientul cu soluţie de etanşare,ce indică viteza maximă admisă,
trebuie afişată în câmpul vizual al
şoferului.
17. Porniţi cât mai repede pentru a facilita distribuirea uniformă a
soluţiei în anvelopă. După ce aţi
condus aprox. 10 km (dar nu mai
mult de 10 min), opriţi şi verificaţi
presiunea în anvelopă. Cuplaţi
furtunul compresorului direct pe
ventil pentru a face acest lucru.
Dacă presiunea este mai mică de
1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier service autorizat pentru asistenţă.
18. Depozitaţi setul de reparare a anvelopelor în portbagaj.

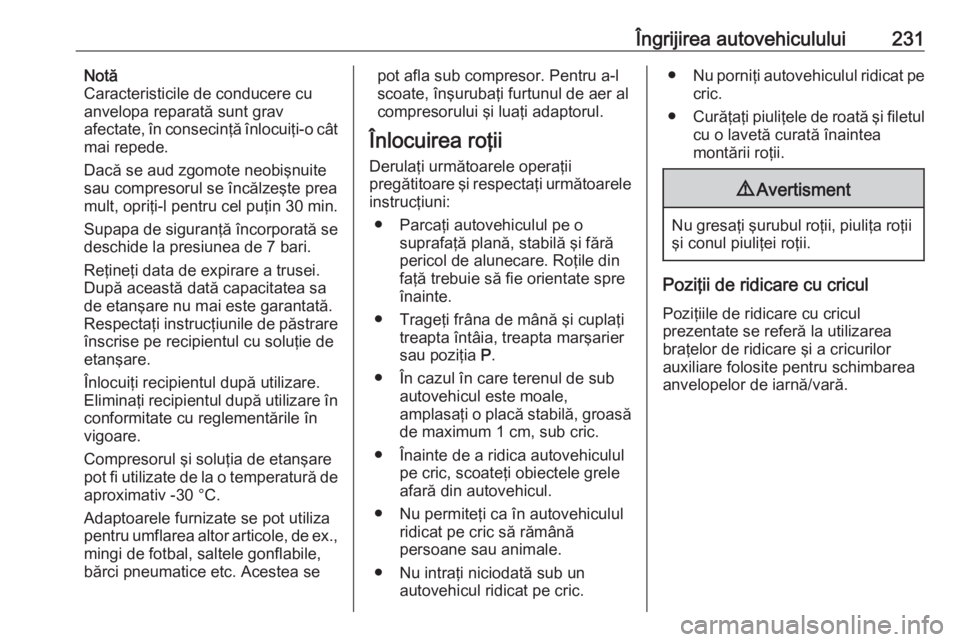

Îngrijirea autovehiculului231Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât
mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin 30 min.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -30 °C.
Adaptoarele furnizate se pot utiliza
pentru umflarea altor articole, de ex.,
mingi de fotbal, saltele gonflabile,
bărci pneumatice etc. Acestea sepot afla sub compresor. Pentru a-l
scoate, înşurubaţi furtunul de aer al
compresorului şi luaţi adaptorul.
Înlocuirea roţii
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.
● Trageţi frâna de mână şi cuplaţi treapta întâia, treapta marşarier
sau poziţia P.
● În cazul în care terenul de sub autovehicul este moale,
amplasaţi o placă stabilă, groasă de maximum 1 cm, sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.●Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele de roată şi filetul
cu o lavetă curată înaintea
montării roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
Poziţii de ridicare cu cricul
Poziţiile de ridicare cu cricul
prezentate se referă la utilizarea
braţelor de ridicare şi a cricurilor
auxiliare folosite pentru schimbarea
anvelopelor de iarnă/vară.

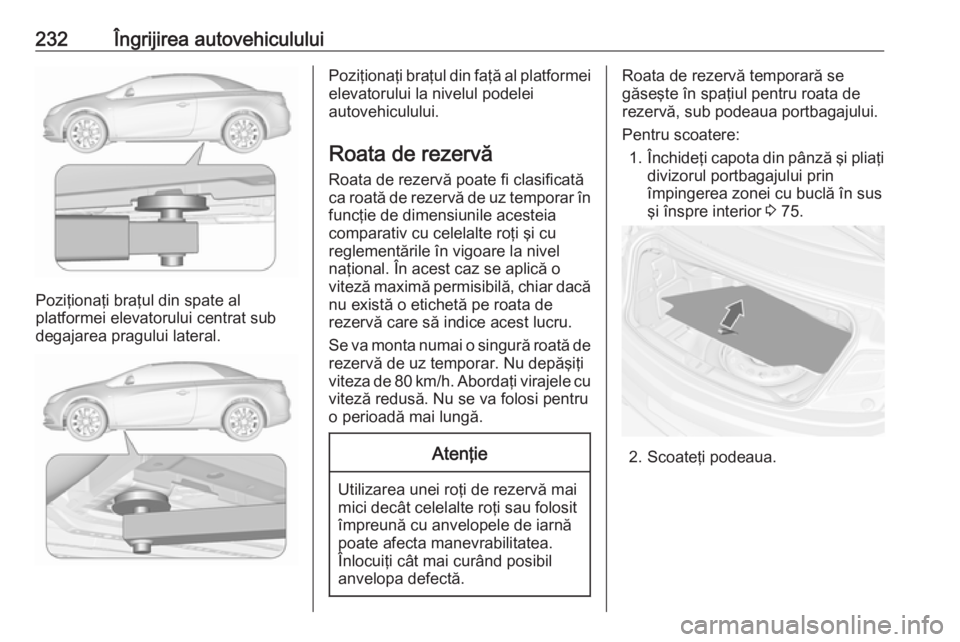

232Îngrijirea autovehiculului
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.
Poziţionaţi braţul din faţă al platformei elevatorului la nivelul podelei
autovehiculului.
Roata de rezervă
Roata de rezervă poate fi clasificată
ca roată de rezervă de uz temporar în
funcţie de dimensiunile acesteia
comparativ cu celelalte roţi şi cu
reglementările în vigoare la nivel
naţional. În acest caz se aplică o
viteză maximă permisibilă, chiar dacă nu există o etichetă pe roata de
rezervă care să indice acest lucru.
Se va monta numai o singură roată de
rezervă de uz temporar. Nu depăşiţi
viteza de 80 km/h. Abordaţi virajele cu viteză redusă. Nu se va folosi pentru
o perioadă mai lungă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau folosit împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă temporară se
găseşte în spaţiul pentru roata de
rezervă, sub podeaua portbagajului.
Pentru scoatere: 1. Închideţi capota din pânză şi pliaţi
divizorul portbagajului prinîmpingerea zonei cu buclă în sus
şi înspre interior 3 75.
2. Scoateţi podeaua.

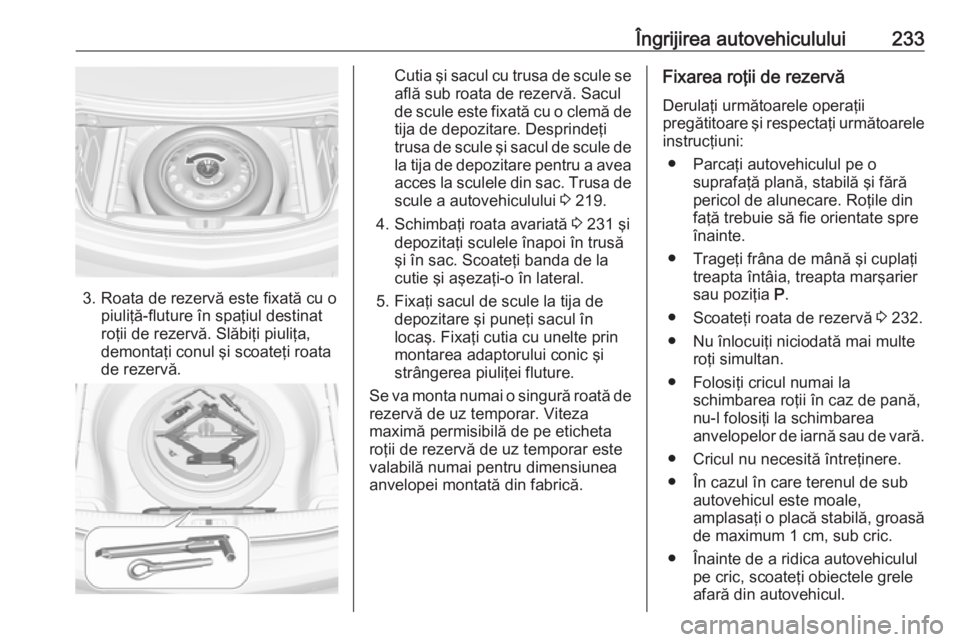

Îngrijirea autovehiculului233
3. Roata de rezervă este fixată cu opiuliţă-fluture în spaţiul destinat
roţii de rezervă. Slăbiţi piuliţa,
demontaţi conul şi scoateţi roata
de rezervă.
Cutia şi sacul cu trusa de scule se
află sub roata de rezervă. Sacul
de scule este fixată cu o clemă de tija de depozitare. Desprindeţi
trusa de scule şi sacul de scule de
la tija de depozitare pentru a avea acces la sculele din sac. Trusa de
scule a autovehiculului 3 219.
4. Schimbaţi roata avariată 3 231 şi
depozitaţi sculele înapoi în trusă
şi în sac. Scoateţi banda de la
cutie şi aşezaţi-o în lateral.
5. Fixaţi sacul de scule la tija de depozitare şi puneţi sacul în
locaş. Fixaţi cutia cu unelte prin
montarea adaptorului conic şi
strângerea piuliţei fluture.
Se va monta numai o singură roată de rezervă de uz temporar. Viteza
maximă permisibilă de pe eticheta roţii de rezervă de uz temporar este
valabilă numai pentru dimensiunea
anvelopei montată din fabrică.Fixarea roţii de rezervă
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.
● Trageţi frâna de mână şi cuplaţi treapta întâia, treapta marşarier
sau poziţia P.
● Scoateţi roata de rezervă 3 232.
● Nu înlocuiţi niciodată mai multe roţi simultan.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.
● Cricul nu necesită întreţinere.
● În cazul în care terenul de sub autovehicul este moale,
amplasaţi o placă stabilă, groasă de maximum 1 cm, sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.

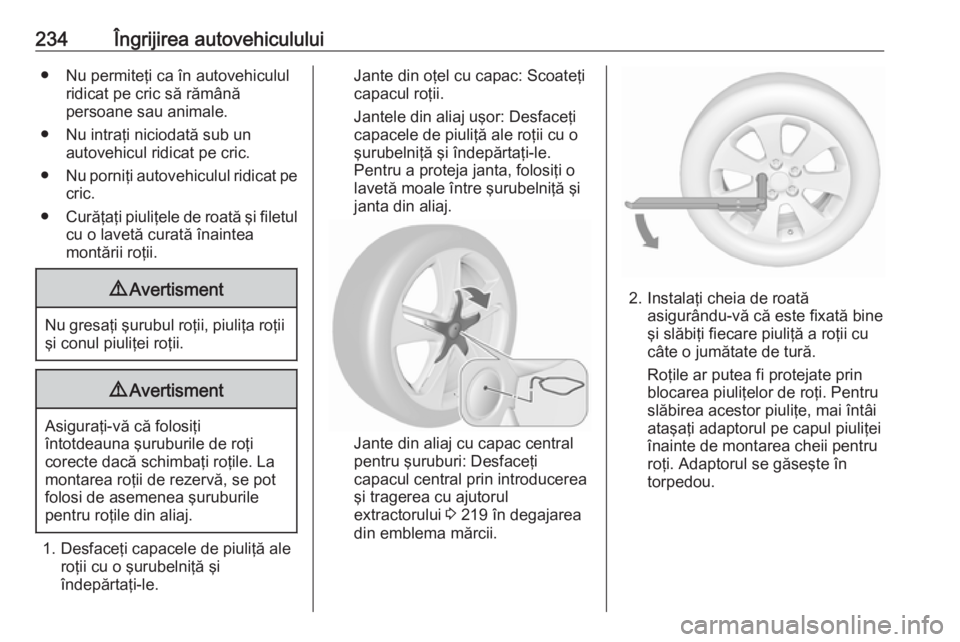

234Îngrijirea autovehiculului● Nu permiteţi ca în autovehicululridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele de roată şi filetul
cu o lavetă curată înaintea
montării roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
9 Avertisment
Asiguraţi-vă că folosiţi
întotdeauna şuruburile de roţi
corecte dacă schimbaţi roţile. La
montarea roţii de rezervă, se pot
folosi de asemenea şuruburile
pentru roţile din aliaj.
1. Desfaceţi capacele de piuliţă ale roţii cu o şurubelniţă şi
îndepărtaţi-le.
Jante din oţel cu capac: Scoateţi
capacul roţii.
Jantele din aliaj uşor: Desfaceţi
capacele de piuliţă ale roţii cu o
şurubelniţă şi îndepărtaţi-le.
Pentru a proteja janta, folosiţi o
lavetă moale între şurubelniţă şi
janta din aliaj.
Jante din aliaj cu capac central
pentru şuruburi: Desfaceţi
capacul central prin introducerea
şi tragerea cu ajutorul extractorului 3 219 în degajarea
din emblema mărcii.
2. Instalaţi cheia de roată asigurându-vă că este fixată bine
şi slăbiţi fiecare piuliţă a roţii cu
câte o jumătate de tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pe capul piuliţei
înainte de montarea cheii pentru
roţi. Adaptorul se găseşte în
torpedou.

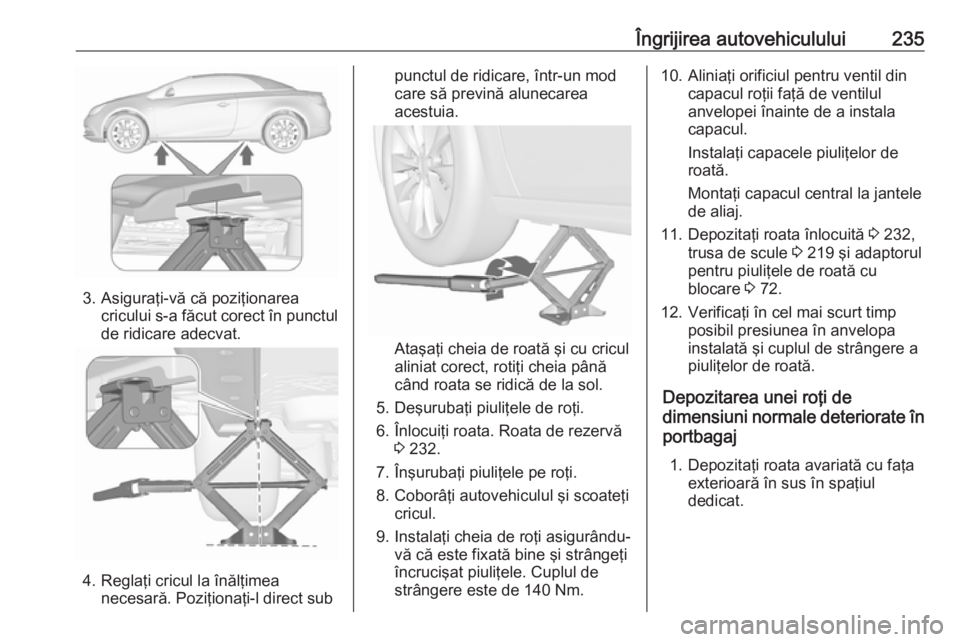

Îngrijirea autovehiculului235
3. Asiguraţi-vă că poziţionareacricului s-a făcut corect în punctulde ridicare adecvat.
4. Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia până
când roata se ridică de la sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 232.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul şi scoateţi cricul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat piuliţele. Cuplul de
strângere este de 140 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă de ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
Montaţi capacul central la jantele
de aliaj.
11. Depozitaţi roata înlocuită 3 232,
trusa de scule 3 219 şi adaptorul
pentru piuliţele de roată cu
blocare 3 72.
12. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Depozitarea unei roţi de
dimensiuni normale deteriorate în portbagaj
1. Depozitaţi roata avariată cu faţa exterioară în sus în spaţiul
dedicat.

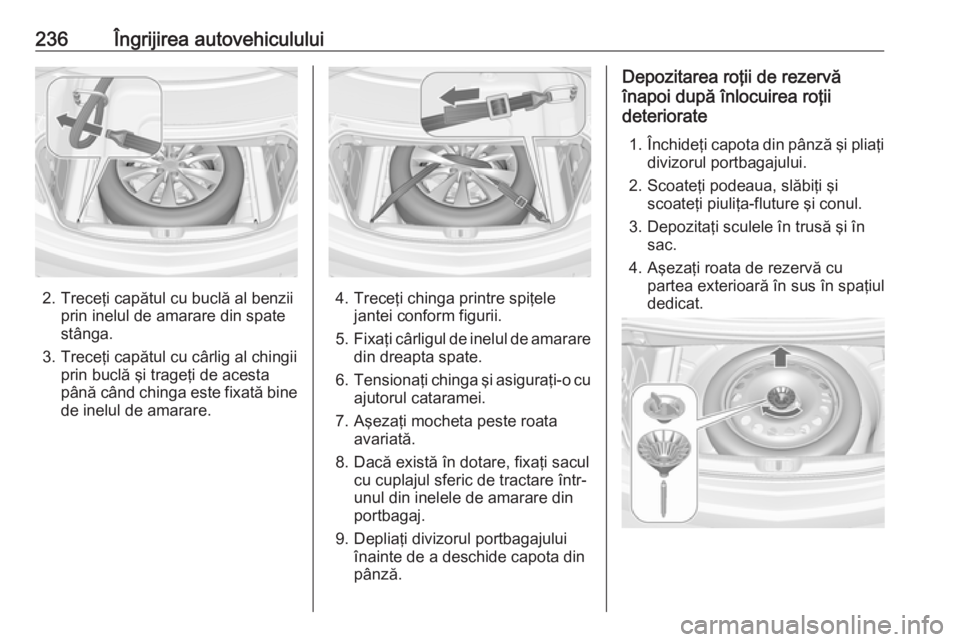

236Îngrijirea autovehiculului
2. Treceţi capătul cu buclă al benziiprin inelul de amarare din spate
stânga.
3. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.4. Treceţi chinga printre spiţele jantei conform figurii.
5. Fixaţi cârligul de inelul de amarare
din dreapta spate.
6. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
7. Aşezaţi mocheta peste roata avariată.
8. Dacă există în dotare, fixaţi sacul cu cuplajul sferic de tractare într-
unul din inelele de amarare din
portbagaj.
9. Depliaţi divizorul portbagajului înainte de a deschide capota din
pânză.
Depozitarea roţii de rezervă
înapoi după înlocuirea roţii
deteriorate
1. Închideţi capota din pânză şi pliaţi
divizorul portbagajului.
2. Scoateţi podeaua, slăbiţi şi scoateţi piuliţa-fluture şi conul.
3. Depozitaţi sculele în trusă şi în sac.
4. Aşezaţi roata de rezervă cu partea exterioară în sus în spaţiul
dedicat.

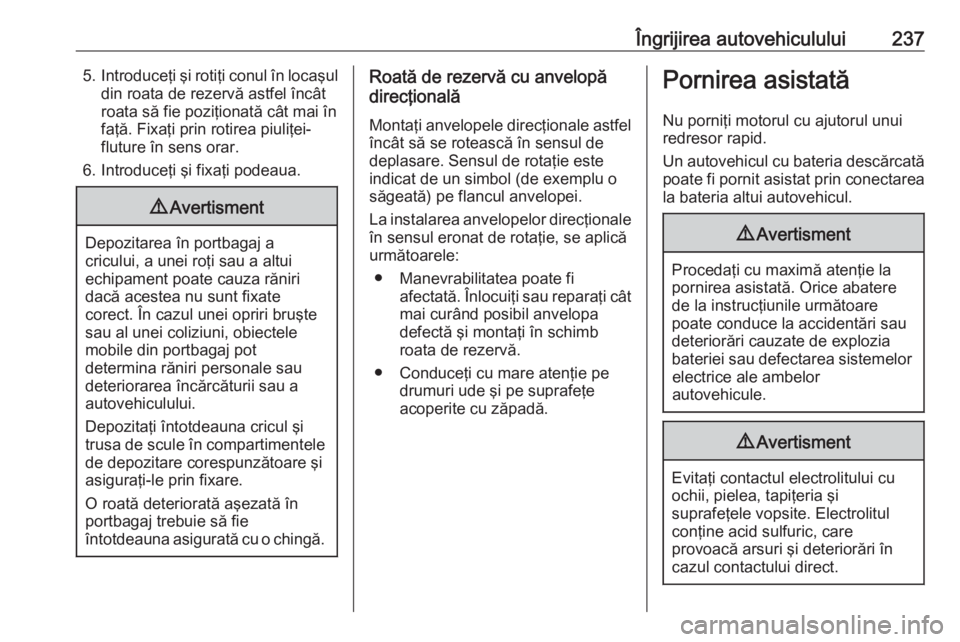

Îngrijirea autovehiculului2375.Introduceţi şi rotiţi conul în locaşul
din roata de rezervă astfel încât
roata să fie poziţionată cât mai în
faţă. Fixaţi prin rotirea piuliţei-
fluture în sens orar.
6. Introduceţi şi fixaţi podeaua.9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte sau al unei coliziuni, obiectele
mobile din portbagaj pot
determina răniri personale sau
deteriorarea încărcăturii sau a
autovehiculului.
Depozitaţi întotdeauna cricul şi
trusa de scule în compartimentele de depozitare corespunzătoare şi
asiguraţi-le prin fixare.
O roată deteriorată aşezată în
portbagaj trebuie să fie
întotdeauna asigurată cu o chingă.
Roată de rezervă cu anvelopă
direcţională
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
deplasare. Sensul de rotaţie este
indicat de un simbol (de exemplu o
săgeată) pe flancul anvelopei.
La instalarea anvelopelor direcţionale
în sensul eronat de rotaţie, se aplică
următoarele:
● Manevrabilitatea poate fi afectată. Înlocuiţi sau reparaţi câtmai curând posibil anvelopa
defectă şi montaţi în schimb
roata de rezervă.
● Conduceţi cu mare atenţie pe drumuri ude şi pe suprafeţe
acoperite cu zăpadă.Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
Un autovehicul cu bateria descărcată poate fi pornit asistat prin conectarea
la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.

238Îngrijirea autovehiculului● Bateria nu va fi expusă niciodatăflăcărilor deschise sau scânteilor.
● O baterie a autovehiculului descărcată poate îngheţa deja latemperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria.
● În cursul manipulării bateriei, purtaţi ochelari şi echipament de
protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală
(12 V). Capacitatea nominală a
acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25 mm 2
pentru motoarele
diesel).
● Bateria descărcată nu se va deconecta de la autovehicul.
● Opriţi toţi consumatorii electrici care nu sunt necesari.
● Nu vă aplecaţi deasupra bateriei în timpul pornirii asistate.● Evitaţi contactul clemelor unuicablu cu ale celuilalt.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Aplicaţi frâna de parcare, aduceţi
transmisia în poziţia neutră,
respectiv transmisia automată în poziţia P.
● Deschideţi capacele de protecţie ale bornelor pozitive ale ambelor

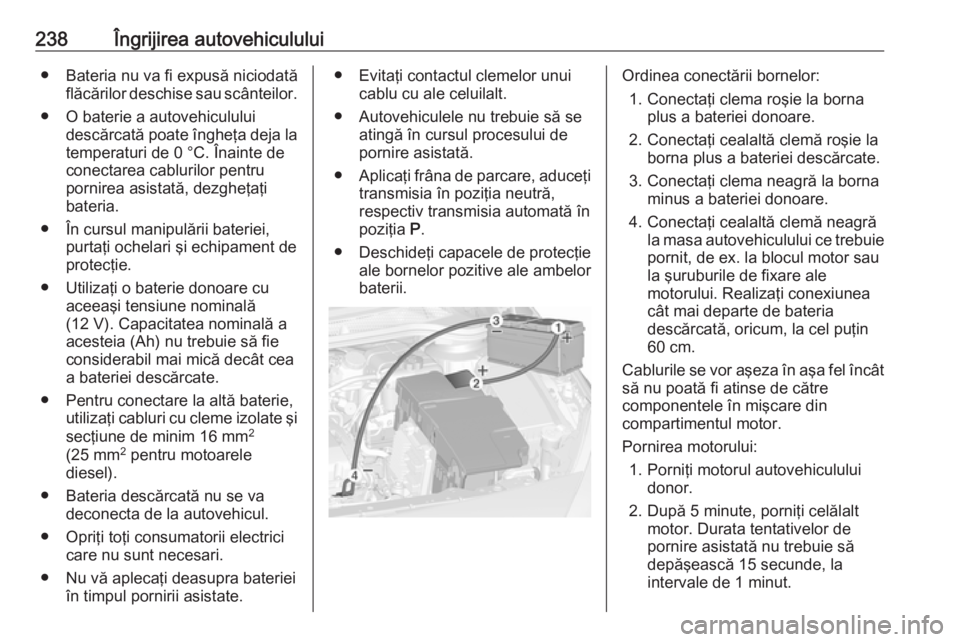

baterii.Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna plus a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna plus a bateriei descărcate.
3. Conectaţi clema neagră la borna minus a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa autovehiculului ce trebuie
pornit, de ex. la blocul motor sau
la şuruburile de fixare ale
motorului. Realizaţi conexiunea
cât mai departe de bateria
descărcată, oricum, la cel puţin
60 cm.
Cablurile se vor aşeza în aşa fel încât să nu poată fi atinse de către
componentele în mişcare din
compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde, la
intervale de 1 minut.
