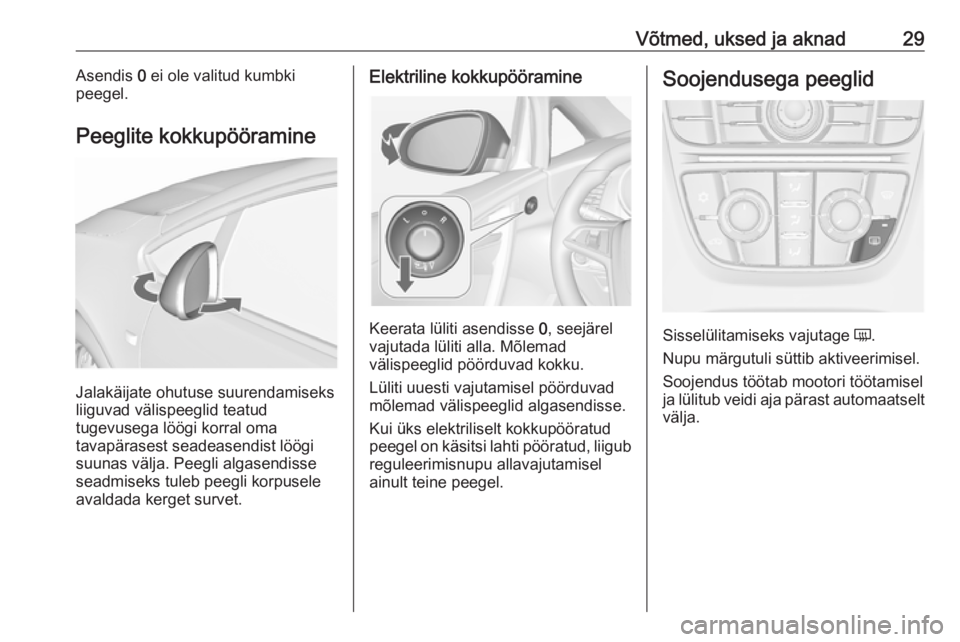

Võtmed, uksed ja aknad29Asendis 0 ei ole valitud kumbki
peegel.
Peeglite kokkupööramine
Jalakäijate ohutuse suurendamiseks
liiguvad välispeeglid teatud
tugevusega löögi korral oma
tavapärasest seadeasendist löögi
suunas välja. Peegli algasendisse
seadmiseks tuleb peegli korpusele
avaldada kerget survet.
Elektriline kokkupööramine
Keerata lüliti asendisse 0, seejärel
vajutada lüliti alla. Mõlemad
välispeeglid pöörduvad kokku.
Lüliti uuesti vajutamisel pöörduvad
mõlemad välispeeglid algasendisse.
Kui üks elektriliselt kokkupööratud
peegel on käsitsi lahti pööratud, liigub reguleerimisnupu allavajutamisel
ainult teine peegel.
Soojendusega peeglid
Sisselülitamiseks vajutage Ü.
Nupu märgutuli süttib aktiveerimisel.
Soojendus töötab mootori töötamisel
ja lülitub veidi aja pärast automaatselt
välja.
Page 32 of 261
30Võtmed, uksed ja aknadSisepeeglid
Tahavaatepeegli pimestamisvastane asend
Pimestava peegeldumise
vähendamiseks tuleb liigutada peegli
alaosa küljes olevat hooba.
Pimestamise automaatne
vähendamine
Pimedas sõitmisel vähendatakse
automaatselt pimestamist järgnevate
sõidukite poolt.
Aknad
Esiklaas
Soojust peegeldav esiklaas Soojust peegeldaval esiklaasil on
päikesekiirgust peegeldav kate. See võib peegeldada ka andmesignaale,
nt teemaksupunktidest.
Esiklaasil tähistatud alad ei ole
kattekihiga kaetud. Elektrooniliste
andmete salvestamise ja tasu
maksmise seadmed tuleb paigaldada neisse piirkondadesse. Muidu võib
andmete salvestamisel häireid
esineda.
Page 33 of 261
Võtmed, uksed ja aknad31Kleebised esiklaasilÄrge kinnitage esiklaasile sisepeegli
piirkonda kleebiseid, nt teemaksu
kleebiseid vms. See võib piirata
anduri avastamispiirkonda ja peegli
korpuses asuva kaamera vaatevälja.
Esiklaasi asendamineEttevaatust
Kui sõidukil kasutatakse juhi
abisüsteemidega seotud
ettepoole suunatud kaameratüüpi andurit, siis on äärmiselt oluline, et esiklaasi vahetamine toimuks
täpselt Opeli tehniliste tingimuste
järgi. Vastasel juhul ei pruugi
süsteem õigesti töötada ja tekib
oht nimetatud süsteemide
ettenägematuks käitumiseks ja/
või neilt valeteadete saamiseks.
Elektriajamiga aknad9 Hoiatus
Elektrilise ajamiga akende
kasutamisel tuleb olla ettevaatlik.
Sellega kaasneb kehavigastuste
oht, eriti lastel.
Akende sulgumise ajal tuleb
nende sulgumist jälgida.
Veenduda, et midagi ei jää
liikuvate osade vahele.
Kasutatavad, kui süütelüliti on
asendis 1 või 2 (süüde sees) 3 138.
Hoida süüde väljas 3 138.
Kasutada vastava akna lülitit: akna
avamiseks vajutada ja akna
sulgemiseks tõmmata lülitit.
Kerge vajutamine või tõmbamine
esimese takistuseni: aken liigub üles
või alla seni, kuni lülitit rakendatakse.
Tugev vajutamine või tõmbamine
teise takistuseni ja seejärel
vabastamine: aken liigub
automaatselt üles või alla
(ohutusfunktsioon on rakendatud).
Liikumise peatamiseks liigutada lülitit
veel kord samas suunas.
Keskne lüliti ,
Keskkonsoolil olev lüliti juhib kõiki
aknaid.
Page 34 of 261
32Võtmed, uksed ja aknadVajutage korraks lülitit ,, et kõik
aknad automaatselt avada.
Tõmmake korraks lülitit ,, et kõik
aknad automaatselt sulgeda.
Ohutusfunktsioon Kui aknaklaas liigub automaatse
sulgumise ajal akna keskosast
kõrgemal vastu takistust, siis peatub
selle liikumine ning aken avaneb
uuesti.
Ohutusfunktsiooni eiramine Kui akna sulgumine on klaasi liikumist takistava härmatise või muu sarnase
põhjuse tõttu raskendatud, lülitage
süüde sisse ning tõmmake lüliti
esimese takistuseni ja hoidke selles
asendis. Aken liigub üles,
ohutusfunktsioon on blokeeritud.
Liikumise peatamiseks tuleb lüliti
vabastada.
Automaatne akende allalaskmine See laseb akent ukse avamisel
automaatselt vähesel määral
allapoole. Kui uks suletakse, tõuseb
aken täielikult üles.Märkus
Külma ilma korral võivad jää ja lumi
takistada ukse avamisel akna
allapoole liikumist. Akna õigeks
toimimiseks vabastage enne ukse
sulgemist aken jääst ja lumest.
Kui sõiduki elektrivarustus katkeb,
võib osutuda vajalikuks akende
ümberprogrammeerimine. Järgige
protseduuri allpool asuvast jaotisest
"Elektriajamiga akende
lähtestamine".
Mugav juhtimine
kaugjuhtimispuldiga
Aknaid ja pehmet katust saab avada/ sulgeda ka väljastpoolt.Avamine
● Vajutage c üks kord: uksed
avatakse lukust.
● Vajutage c teist korda ja hoidke
kaks sekundit all: aknad liiguvad
automaatselt alla. Vajutage c
pikemalt: pehme katus avaneb.
Hoidke nuppu c all, kuni pehme
katus on täielikult avatud.
Vabastage c pehme katuse avamise
ajal: liikumine peatub 10 sekundiks.
Kui vajutate uuesti c, avamine jätkub.
Sulgemine ● Vajutage e üks kord: uksed
lukustatakse.
● Vajutage e teist korda ja
pikemalt: pehme katus ja aknad
suletakse. Hoidke nuppu e all,
kuni pehme katus on täielikult
suletud.
Vabastage e pehme katuse
sulgumise ajal: liikumine peatub
10 sekundiks. Kui vajutate e
veelkord, avamine jätkub.
● Kui pehme katus on juba suletud,
kuid aknad on avatud: vajutage e
kaks sekundit , et aknad sulgeda.
Page 35 of 261
Võtmed, uksed ja aknad33Kinnitamine
Pehme katuse täielikust avamisest
või sulgemisest annab märku
ohutulede vilkumine.
Ülekoormus
Akende korduval liigutamisel lühikese aja jooksul blokeeritakse mõneksajaks nende töö.
Elektriajamiga akende
lähtestamine
Kui aknaid ei ole võimalik
automaatselt sulgeda (näiteks pärast
sõiduki aku lahutamist), kuvatakse
juhi infokeskuses hoiatusteade.
Sõidukiteated 3 101.
Aktiveerige iga akna
elektroonikasüsteem alates
tagaakendest järgmiselt:
1. Pehme katus peab olema suletud.
2. Sulgeda uksed.
3. Lülitada süüde sisse.
4. Hoidke lülitit teise takistuseni tõmmatuna, kuni aken hakkabsulguma, ja hoidke seda veel
4 sekundit.5. Hoidke lülitit teise takistuseni tõmmatuna, kuni aken hakkab
automaatselt avanema.
6. Teha seda kõikide akendega.
Tagaklaasi soojendus
Sisselülitamiseks vajutage Ü
.
Nupu märgutuli süttib aktiveerimisel.
Soojendus töötab mootori töötamisel
ja lülitub veidi aja pärast automaatselt
välja.
Tagaklaasi soojendus lülitatakse
pehme katuse avamisel välja.
Päikesesirmid
Pimestumise vältimiseks on võimalik
päikesesirme alla või küljele pöörata.
Sõitmisel tuleb peeglite kate sulgeda.
Piletihoidik asub päikesesirmi
tagaküljel.
Page 36 of 261
34Võtmed, uksed ja aknadKatusPehme katus9 Hoiatus
Olge pehmet katust liigutades
ettevaatlik. Kehavigastuse oht.
Liigutamise ajal tuleb jälgida
liikumispiirkonda sõiduki kohal,
külgedel ja taga.
Veenduge, et kehaosad ega
objektid ei saa kusagile vahele
jääda. Veenduge, et pehme
katuse ega selle katte
liikumispiirkonnas pole inimesi.
Kehavigastuse oht.
Enne pehme katuse liigutamist
tuleb kontrollida seda ümbritseva
vaba ruumi kõrgust, pikkust ja
laiust (nt garaažis, parklas või
jalgrattahoidiku kasutamisel).
Sõidukis viibijaid tuleb vastavalt
teavitada.
Vältimaks akende või pehme
katuse kasutamist kõrvalise isiku
poolt, tuleb eemaldada enne
sõiduki juurest lahkumist
süütevõti.
Keskkonsoolil oleva lüliti
kasutamine
Kasutatavad, kui süütelüliti on
asendis 1 või 2 (süüde sees) 3 138.
Pehmet katust saab avada ja
sulgeda, sõites kiirusel kuni 50 km/h.
Pehme katuse avamine
Tõmmake lülitit, kuni pehme katus on
täielikult avatud ja pehme katuse
kaas on suletud. Selle tegevuse ajal
avanevad kõik aknad.
Kõigi akende sulgemiseks tõmmake
lülitit ,.
Pehme katuse sulgemine
Vajutage lülitit, kuni pehme katus ja
pehme katuse kaas on täielikult
suletud. Selle tegevuse ajal
avanevad kõik aknad.
Tõmmake korraks lülitit ,, et kõik
aknad sulgeda.
Page 37 of 261
Võtmed, uksed ja aknad35Liigutamise lõpetamise kinnituse
Kui pehme katuse liigutamiseks
kasutada keskkonsoolil asuvat lülitit,
antaks täielikust avamisest või
sulgemisest märku helisignaaliga.
Kaugjuhtimispuldiga liigutamine
Pehme katuse avamine
Hoidke nuppu c all, kuni pehme katus
on täielikult avatud ja pehme katuse
kaas on suletud. Selle tegevuse ajal
avanevad kõik aknad.
Pehme katuse sulgemine
Hoidke nuppu e all, kuni pehme katus
ja aknad on täielikult suletud. Esmalt
avanevad selle tegevuse ajal kõik
aknad.
Liigutamise lõpetamise kinnituse
Kui pehme katuse liigutamiseks
kasutada kaugjuhtimispulti, annab
täielikust avamisest või sulgemisest
märku ohutulede vilkumine.
Ohutu peatamise funktsioon
Kaugjuhtimispuldi nuppu tuleb
vajutada või keskkonsooli lülitit
kasutada, kuni pehme katus on
soovitud lõppasendis. Nupu või lüliti
vabastamine peatab kohe pehme
katuse liikumise. Pehme katus jääb
vahepealsesse asendisse ainult
teatud ajaks. Pärast seda kõlab
hoiatussignaal, hüdrosüsteemi rõhk
väheneb ja pehme katus võib hakata
enda raskuse tõttu liikuma.
Liigutamise jätkamiseks vajutage
nuppu või kasutage lülitit.
Nõuded kasutamisele ● Sõiduk on pargitud või liigub kiirusega kuni 50 km/h.
Page 38 of 261
36Võtmed, uksed ja aknad
● Pakiruumi eralduskardin on väljatõmmatud, läbipääsuluuk on
suletud 3 71.
● Pehme katuse kaas on täielikult suletud asendis.
● Pakiruumi kaas on täielikult suletud.
● Välistemperatuur pole avamisel madalam kui -7 °C ja sulgemisel
madalam kui -10 °C.
● Sõiduki aku pinge on piisav.
● Süsteem pole korduva liigutamisega ülekoormatud
(max 5 järjestikust avamise/
sulgemise tsüklit).Kui mõni neist nõuetest pole
täidetud, kõlab lüliti kasutamisel hoiatussignaal ja juhi
infokeskuses (DIC) kuvatakse
vastav teade, ning pehmet katust
ei avata ega suleta.
● Tagaakna ees ega pehme katuse
ja selle kaane liigendi piirkonnas
ei tohi olla esemeid.
Kui automaatne ajam ei tööta, kui
pehme katus on avatud, sulgege see
käsitsi, järgides juhiseid jaotises
"Käsitsi sulgemine süsteemi rikke
korral".
Üldjuhised
Märkus
● Vajutage alati lülitit kuni helisignaali kõlamiseni või
ohutulede vilkuma hakkamiseni, et olla kindel, et pehme katus on
täielikult avatud või suletud.
● Pehmet katust saab hoida vahepealses asendis, et
hõlbustada selle pindade ja
tihendite puhastamist.
Vabastage keskkonsoolil olev
lüliti, et katuse liikumine
maksimaalselt 7 minutiks
vahepealses asendis peatada,
kui süüde on sees. Pärast selle
hoiatussignaali kõlamist
vähendatakse hüdrosüsteemi
rõhku ja pehme katus võib enda
raskuse tõttu liikuda.
● Ärge avage pehmet katust, kui see on märg, jäätunud või must.
● Pehme katuse liigutamine siis, kui sõiduk on ebatasasel pinnal,
võib põhjustada rikkeid ja
kahjustusi.
● Sõiduki hooldamine 3 224.
Page 39 of 261
Võtmed, uksed ja aknad37Käsitsi sulgemine süsteemi rikke
korral
Elektrilise-hüdraulilise ajami rikke
korral saab avatud pehme katuse
sulgeda käsitsi.
Kõlab hoiatussignaal ja juhi
infokeskuses (DIC) kuvatakse vastav
teade.
Ettevaatust
Soovitame kindlasti sulgeda
pehmet katust käsitsi kahe
inimesega.
Pehme katuse käsitsi liigutamine
on lubatud ainult sulgemiseks.
Enne kasutamist lugege järgmine
kirjeldus tähelepanelikult läbi.
Ärge sulgege käsitsi, kui sõiduk on pargitud kallakule.
Enne kasutamist eemaldage suur
tuulevari.
Pärast sulgemist laske pehmet
katust parandada
hooldustöökojas.
Otsige välja järgmised käsitsi
liigutamiseks vajalikud tööriistad:
● kuuskantvõti, mille pikem ots on 4 mm ja lühem ots 6 mm mõõdus
(asub kindalaekas)
● kaks nööri (asuvad kindalaekas)
● kruvikeeraja (asub pakiruumis olevas tööriistakastis) 3 204
1. Lülitada süüde välja.
2. Avage pakiruumi kaas ja võtke tööriistakastist kruvikeeraja.
Page 40 of 261
38Võtmed, uksed ja aknad
3. Pakiruumi kaane ülemise servasisepinnal on hoob pehme katuse
kaane vabastamiseks. Leidke
hoob ja pöörake see alla, et see
vabastada.
Märkus
Alates järgmisest sammust ei tohi
pakiruumi kaant enam avada.
Võtke tööriistakastist kruvikeeraja
edasiseks kasutamiseks. On
võimalik, et sõiduki pakiruumi pole
võimalik avada enam enne kui
hooldustöökojas. Seetõttu võtke
vajalikud esemed pakiruumist välja.
4. Sulgeda pakiruumi kaas.5. Tõstke pehme katuse kaas, toetades seda mõlemalt poolelt,
ligikaudu pooleldi ülestõstetud
asendisse.
6. Sisestage 4 mm kuuskantvõti klappimisajami tähistatud avasse.Pöörake kuuskantvõtit päripäeva
lõppasendisse, et külgmised
klapid sisse pöörata.
7. Avage pehme katus selle lõppasendisse.
8. Eemaldage mõlemalt pooleltplastkatted, neile vajutades ja
neid tagasi lükates (vt
illustratsiooni).
