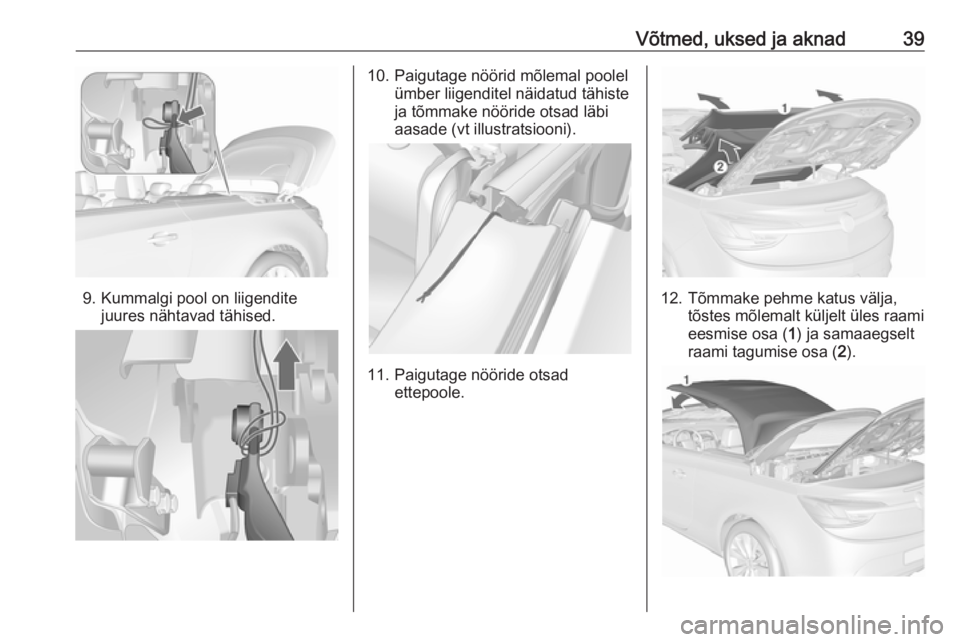

Page 41 of 261
Võtmed, uksed ja aknad39
9. Kummalgi pool on liigenditejuures nähtavad tähised.
10. Paigutage nöörid mõlemal poolel ümber liigenditel näidatud tähiste
ja tõmmake nööride otsad läbi
aasade (vt illustratsiooni).
11. Paigutage nööride otsad ettepoole.
12. Tõmmake pehme katus välja,tõstes mõlemalt küljelt üles raami
eesmise osa ( 1) ja samaaegselt
raami tagumise osa ( 2).

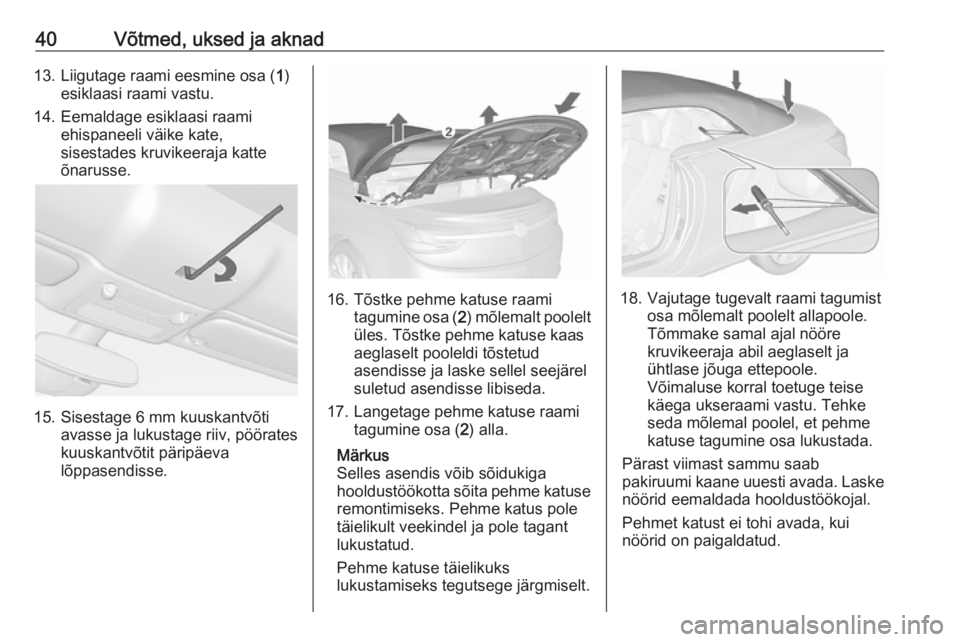

Page 42 of 261
40Võtmed, uksed ja aknad13. Liigutage raami eesmine osa (1)
esiklaasi raami vastu.
14. Eemaldage esiklaasi raami ehispaneeli väike kate,
sisestades kruvikeeraja katte
õnarusse.
15. Sisestage 6 mm kuuskantvõti avasse ja lukustage riiv, pöörates
kuuskantvõtit päripäeva
lõppasendisse.
16. Tõstke pehme katuse raami tagumine osa ( 2) mõlemalt poolelt
üles. Tõstke pehme katuse kaas
aeglaselt pooleldi tõstetud
asendisse ja laske sellel seejärel
suletud asendisse libiseda.
17. Langetage pehme katuse raami tagumine osa ( 2) alla.
Märkus
Selles asendis võib sõidukiga
hooldustöökotta sõita pehme katuse remontimiseks. Pehme katus pole
täielikult veekindel ja pole tagant
lukustatud.
Pehme katuse täielikuks
lukustamiseks tegutsege järgmiselt.18. Vajutage tugevalt raami tagumist osa mõlemalt poolelt allapoole.
Tõmmake samal ajal nööre
kruvikeeraja abil aeglaselt ja
ühtlase jõuga ettepoole.
Võimaluse korral toetuge teise
käega ukseraami vastu. Tehke
seda mõlemal poolel, et pehme
katuse tagumine osa lukustada.
Pärast viimast sammu saab
pakiruumi kaane uuesti avada. Laske
nöörid eemaldada hooldustöökojal.
Pehmet katust ei tohi avada, kui
nöörid on paigaldatud.
Page 43 of 261
Võtmed, uksed ja aknad41Tuulevari
Tagaistmete seljatugede taga olevas
kotis on kaks tuulevarju. Pöörake tagumised seljatoed alla 3 71,
avage Velcro-kinnitid ja tõstke kott süvendist välja.
● Väikse tuulevarju saab paigutada
tagumiste peatugede vahele.
● Suure tuulevarju saab paigutada esiistmete taha.
Tuulevarjule ei tohi asetada esemeid. Tuulevarjude paigaldamisel peaks
pehme katus olema avatud.
Väikse tuulevarju paigaldamine
● Pöörake vasakpoolne tagumine seljatugi alla 3 71.
● Eemaldage juhikult tagumiste
peatugede vahel olev kate,
libistades seda vasakule.
● Sisestage kõrgendusega tuulevarju adapter juhiku soonde.
● Libistage tuulevarju juhikus paremale, kuni see lukustub.
● Pöörake tagumine seljatugi üles.
Tuulevarju eemaldamiseks
tegutsege vastupidises järjestuses.
Suure tuulevarju paigaldamine ● Võtke tuulevari kotist välja.

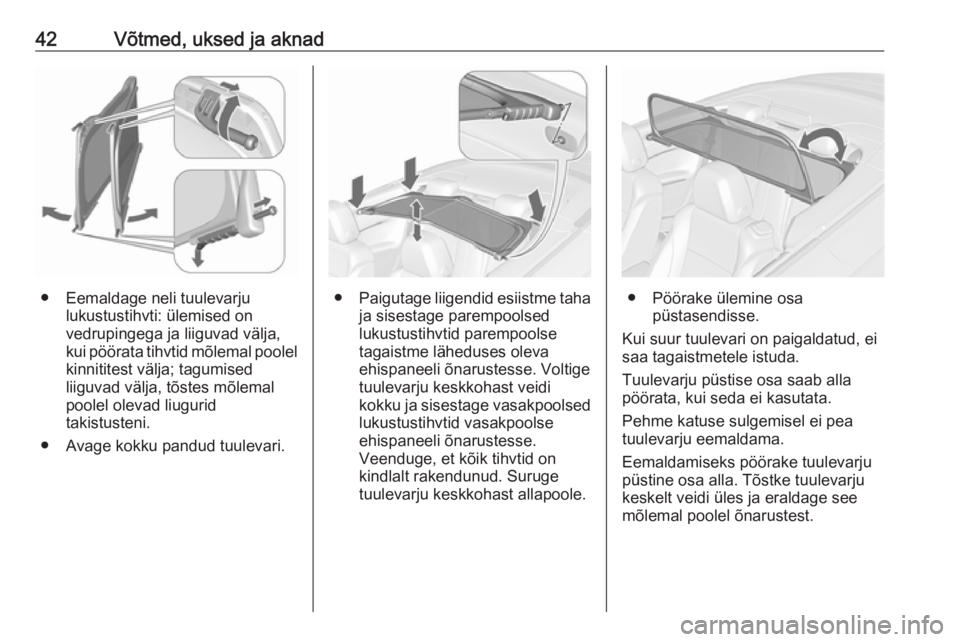

Page 44 of 261
42Võtmed, uksed ja aknad
● Eemaldage neli tuulevarjulukustustihvti: ülemised on
vedrupingega ja liiguvad välja,
kui pöörata tihvtid mõlemal poolel
kinnititest välja; tagumised
liiguvad välja, tõstes mõlemal poolel olevad liugurid
takistusteni.
● Avage kokku pandud tuulevari.● Paigutage liigendid esiistme taha
ja sisestage parempoolsed
lukustustihvtid parempoolse
tagaistme läheduses oleva
ehispaneeli õnarustesse. Voltige
tuulevarju keskkohast veidi
kokku ja sisestage vasakpoolsed lukustustihvtid vasakpoolse
ehispaneeli õnarustesse.
Veenduge, et kõik tihvtid on
kindlalt rakendunud. Suruge
tuulevarju keskkohast allapoole.● Pöörake ülemine osa püstasendisse.
Kui suur tuulevari on paigaldatud, ei
saa tagaistmetele istuda.
Tuulevarju püstise osa saab alla
pöörata, kui seda ei kasutata.
Pehme katuse sulgemisel ei pea
tuulevarju eemaldama.
Eemaldamiseks pöörake tuulevarju
püstine osa alla. Tõstke tuulevarju
keskelt veidi üles ja eraldage see
mõlemal poolel õnarustest.

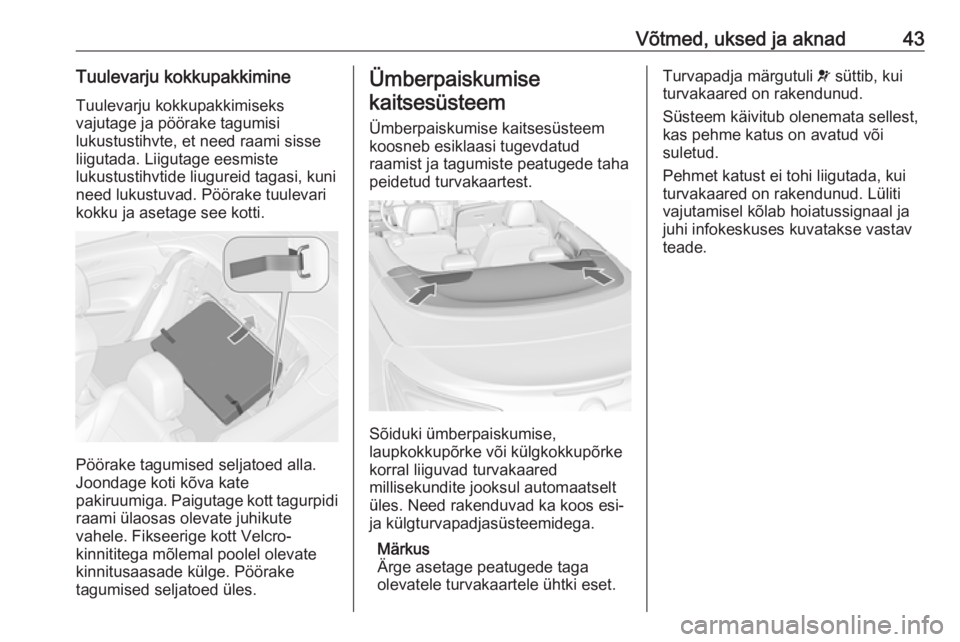

Page 45 of 261
Võtmed, uksed ja aknad43Tuulevarju kokkupakkimine
Tuulevarju kokkupakkimiseks
vajutage ja pöörake tagumisi
lukustustihvte, et need raami sisse
liigutada. Liigutage eesmiste
lukustustihvtide liugureid tagasi, kuni
need lukustuvad. Pöörake tuulevari
kokku ja asetage see kotti.
Pöörake tagumised seljatoed alla.
Joondage koti kõva kate
pakiruumiga. Paigutage kott tagurpidi
raami ülaosas olevate juhikute
vahele. Fikseerige kott Velcro-
kinnititega mõlemal poolel olevate
kinnitusaasade külge. Pöörake
tagumised seljatoed üles.
Ümberpaiskumise
kaitsesüsteem
Ümberpaiskumise kaitsesüsteem
koosneb esiklaasi tugevdatud
raamist ja tagumiste peatugede taha
peidetud turvakaartest.
Sõiduki ümberpaiskumise,
laupkokkupõrke või külgkokkupõrke
korral liiguvad turvakaared
millisekundite jooksul automaatselt
üles. Need rakenduvad ka koos esi-
ja külgturvapadjasüsteemidega.
Märkus
Ärge asetage peatugede taga
olevatele turvakaartele ühtki eset.
Turvapadja märgutuli v süttib, kui
turvakaared on rakendunud.
Süsteem käivitub olenemata sellest,
kas pehme katus on avatud või
suletud.
Pehmet katust ei tohi liigutada, kui
turvakaared on rakendunud. Lüliti
vajutamisel kõlab hoiatussignaal ja
juhi infokeskuses kuvatakse vastav
teade.

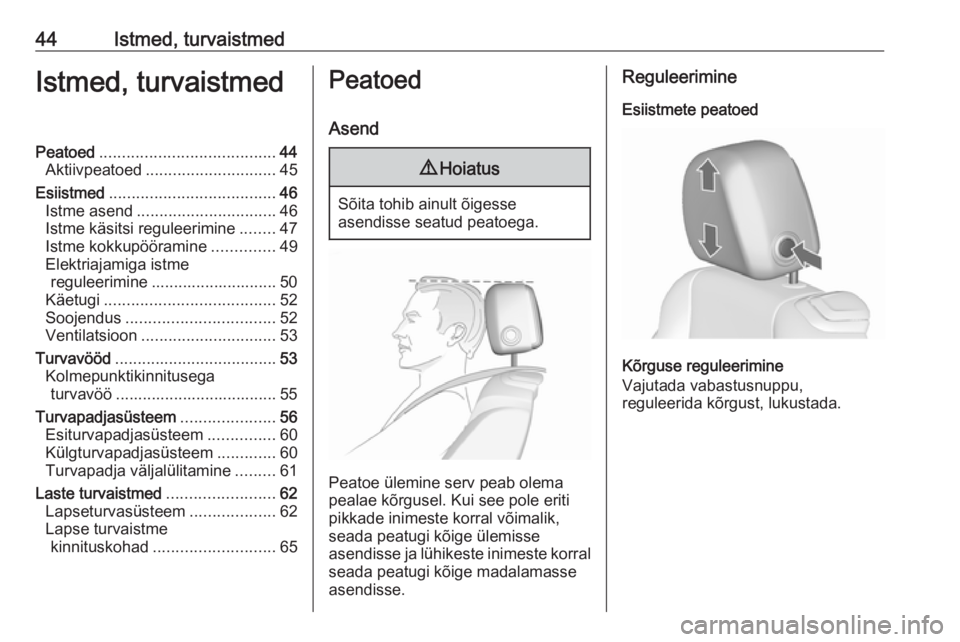

Page 46 of 261
44Istmed, turvaistmedIstmed, turvaistmedPeatoed....................................... 44
Aktiivpeatoed ............................. 45
Esiistmed ..................................... 46
Istme asend ............................... 46
Istme käsitsi reguleerimine ........47
Istme kokkupööramine ..............49
Elektriajamiga istme reguleerimine ............................ 50
Käetugi ...................................... 52
Soojendus ................................. 52
Ventilatsioon .............................. 53
Turvavööd .................................... 53
Kolmepunktikinnitusega
turvavöö .................................... 55
Turvapadjasüsteem .....................56
Esiturvapadjasüsteem ...............60
Külgturvapadjasüsteem .............60
Turvapadja väljalülitamine .........61
Laste turvaistmed ........................62
Lapseturvasüsteem ...................62
Lapse turvaistme kinnituskohad ........................... 65Peatoed
Asend9 Hoiatus
Sõita tohib ainult õigesse
asendisse seatud peatoega.
Peatoe ülemine serv peab olema
pealae kõrgusel. Kui see pole eriti
pikkade inimeste korral võimalik,
seada peatugi kõige ülemisse
asendisse ja lühikeste inimeste korral seada peatugi kõige madalamasse
asendisse.
Reguleerimine
Esiistmete peatoed
Kõrguse reguleerimine
Vajutada vabastusnuppu,
reguleerida kõrgust, lukustada.

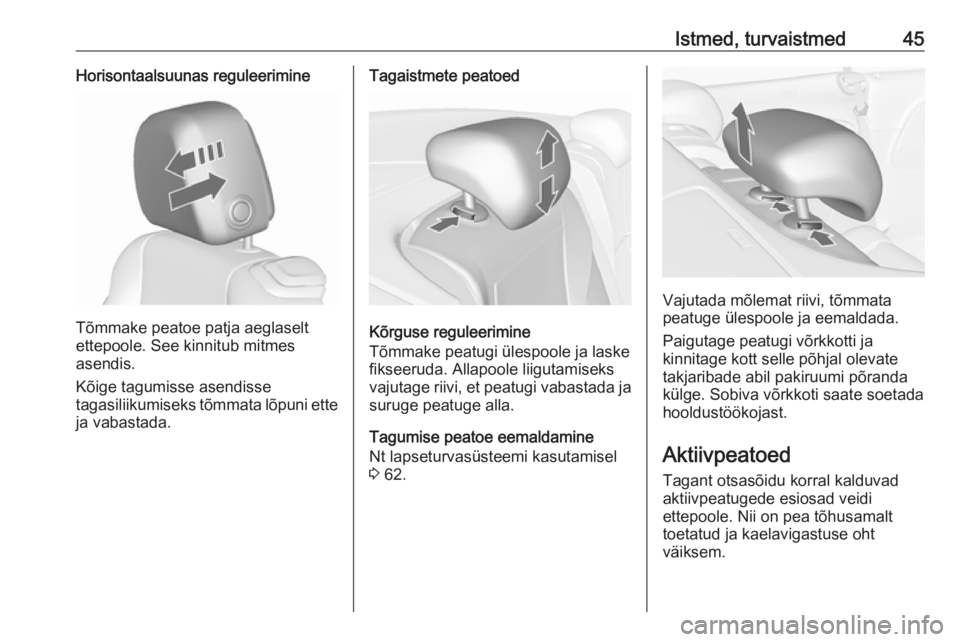

Page 47 of 261
Istmed, turvaistmed45Horisontaalsuunas reguleerimine
Tõmmake peatoe patja aeglaselt
ettepoole. See kinnitub mitmes
asendis.
Kõige tagumisse asendisse
tagasiliikumiseks tõmmata lõpuni ette
ja vabastada.
Tagaistmete peatoed
Kõrguse reguleerimine
Tõmmake peatugi ülespoole ja laske
fikseeruda. Allapoole liigutamiseks
vajutage riivi, et peatugi vabastada ja
suruge peatuge alla.
Tagumise peatoe eemaldamine
Nt lapseturvasüsteemi kasutamisel
3 62.
Vajutada mõlemat riivi, tõmmata
peatuge ülespoole ja eemaldada.
Paigutage peatugi võrkkotti ja
kinnitage kott selle põhjal olevate
takjaribade abil pakiruumi põranda
külge. Sobiva võrkkoti saate soetada
hooldustöökojast.
Aktiivpeatoed
Tagant otsasõidu korral kalduvad
aktiivpeatugede esiosad veidi
ettepoole. Nii on pea tõhusamalt
toetatud ja kaelavigastuse oht
väiksem.

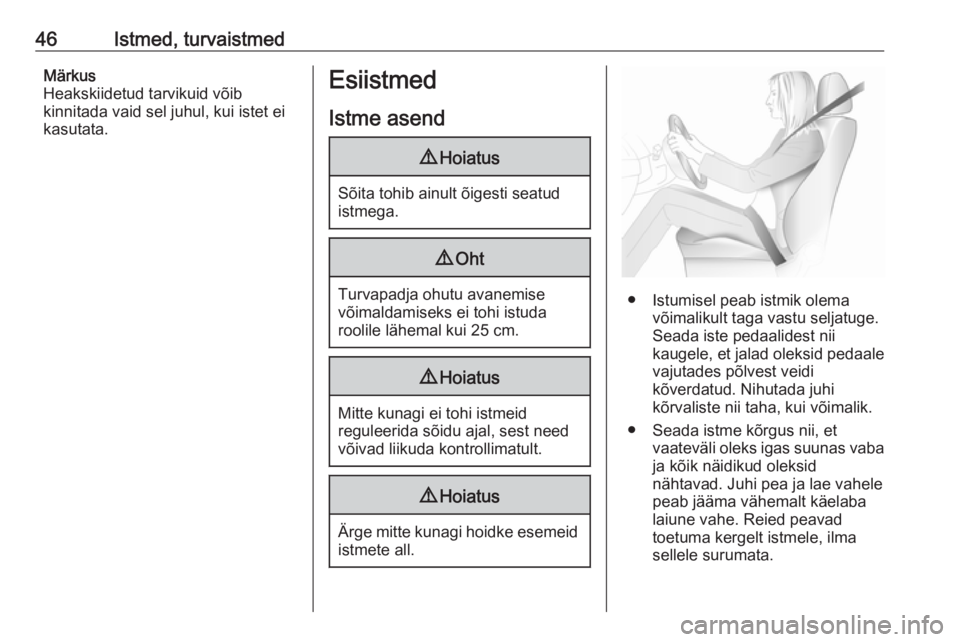

Page 48 of 261
46Istmed, turvaistmedMärkus
Heakskiidetud tarvikuid võib
kinnitada vaid sel juhul, kui istet ei
kasutata.Esiistmed
Istme asend9 Hoiatus
Sõita tohib ainult õigesti seatud
istmega.
9 Oht
Turvapadja ohutu avanemise
võimaldamiseks ei tohi istuda
roolile lähemal kui 25 cm.
9 Hoiatus
Mitte kunagi ei tohi istmeid
reguleerida sõidu ajal, sest need
võivad liikuda kontrollimatult.
9 Hoiatus
Ärge mitte kunagi hoidke esemeid
istmete all.
● Istumisel peab istmik olema võimalikult taga vastu seljatuge.Seada iste pedaalidest nii
kaugele, et jalad oleksid pedaale
vajutades põlvest veidi
kõverdatud. Nihutada juhi
kõrvaliste nii taha, kui võimalik.
● Seada istme kõrgus nii, et vaateväli oleks igas suunas vabaja kõik näidikud oleksid
nähtavad. Juhi pea ja lae vahele peab jääma vähemalt käelaba
laiune vahe. Reied peavad
toetuma kergelt istmele, ilma
sellele surumata.

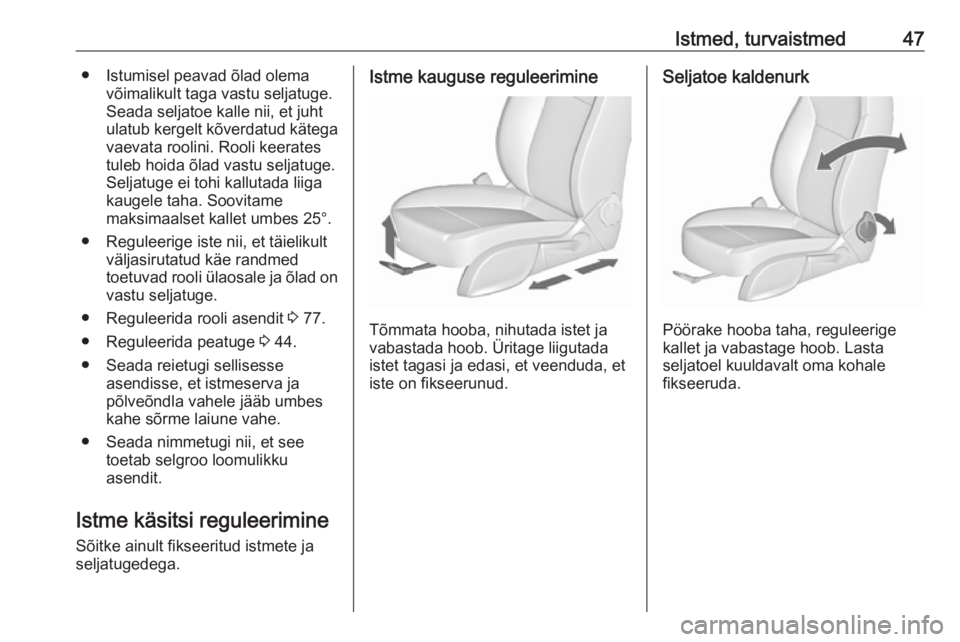

Page 49 of 261
Istmed, turvaistmed47● Istumisel peavad õlad olemavõimalikult taga vastu seljatuge.
Seada seljatoe kalle nii, et juht
ulatub kergelt kõverdatud kätega vaevata roolini. Rooli keerates
tuleb hoida õlad vastu seljatuge.
Seljatuge ei tohi kallutada liiga
kaugele taha. Soovitame
maksimaalset kallet umbes 25°.
● Reguleerige iste nii, et täielikult väljasirutatud käe randmed
toetuvad rooli ülaosale ja õlad on
vastu seljatuge.
● Reguleerida rooli asendit 3 77.
● Reguleerida peatuge 3 44.
● Seada reietugi sellisesse asendisse, et istmeserva ja
põlveõndla vahele jääb umbes
kahe sõrme laiune vahe.
● Seada nimmetugi nii, et see toetab selgroo loomulikku
asendit.
Istme käsitsi reguleerimine Sõitke ainult fikseeritud istmete ja
seljatugedega.Istme kauguse reguleerimine
Tõmmata hooba, nihutada istet ja
vabastada hoob. Üritage liigutada
istet tagasi ja edasi, et veenduda, et
iste on fikseerunud.
Seljatoe kaldenurk
Pöörake hooba taha, reguleerige
kallet ja vabastage hoob. Lasta
seljatoel kuuldavalt oma kohale
fikseeruda.

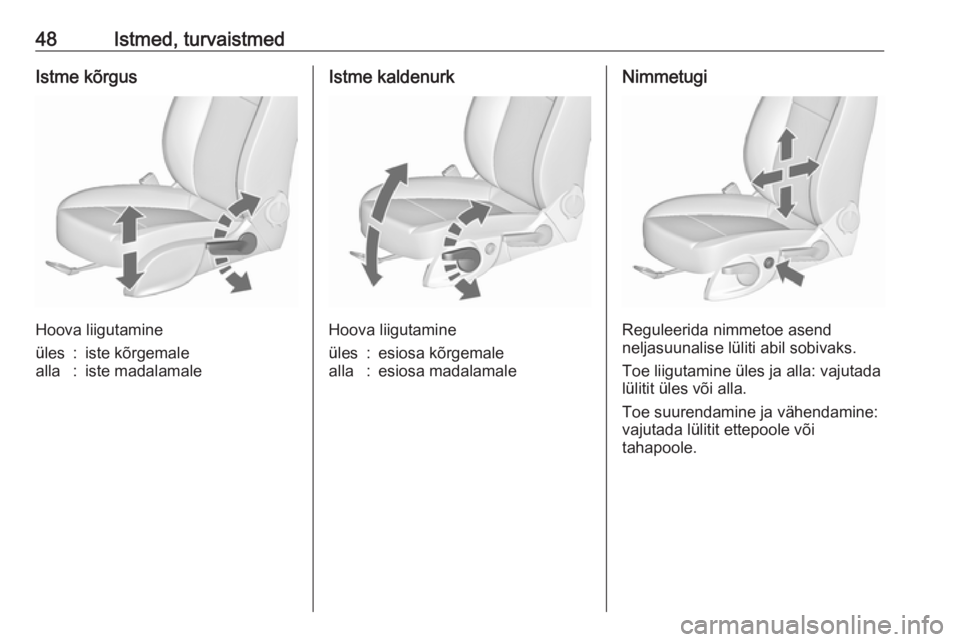

Page 50 of 261
48Istmed, turvaistmedIstme kõrgus
Hoova liigutamine
üles:iste kõrgemalealla:iste madalamaleIstme kaldenurk
Hoova liigutamine
üles:esiosa kõrgemalealla:esiosa madalamaleNimmetugi
Reguleerida nimmetoe asend
neljasuunalise lüliti abil sobivaks.
Toe liigutamine üles ja alla: vajutada
lülitit üles või alla.
Toe suurendamine ja vähendamine:
vajutada lülitit ettepoole või
tahapoole.
