OPEL CASCADA 2019 Priručnik za vlasnika (in Croatian)

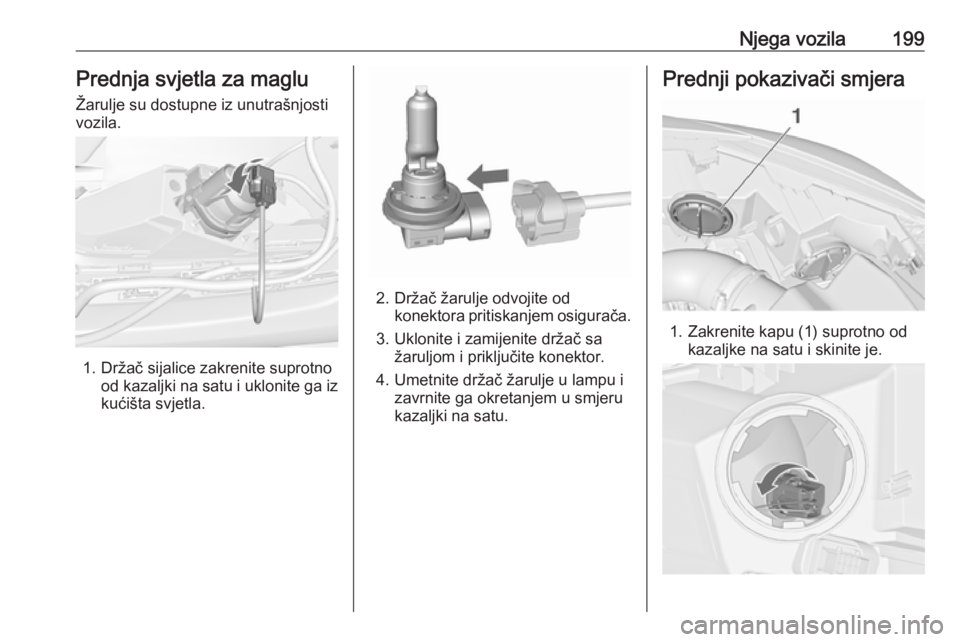

Njega vozila199Prednja svjetla za magluŽarulje su dostupne iz unutrašnjosti vozila.
1. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Prednji pokazivači smjera
1. Zakrenite kapu (1) suprotno od kazaljke na satu i skinite je.

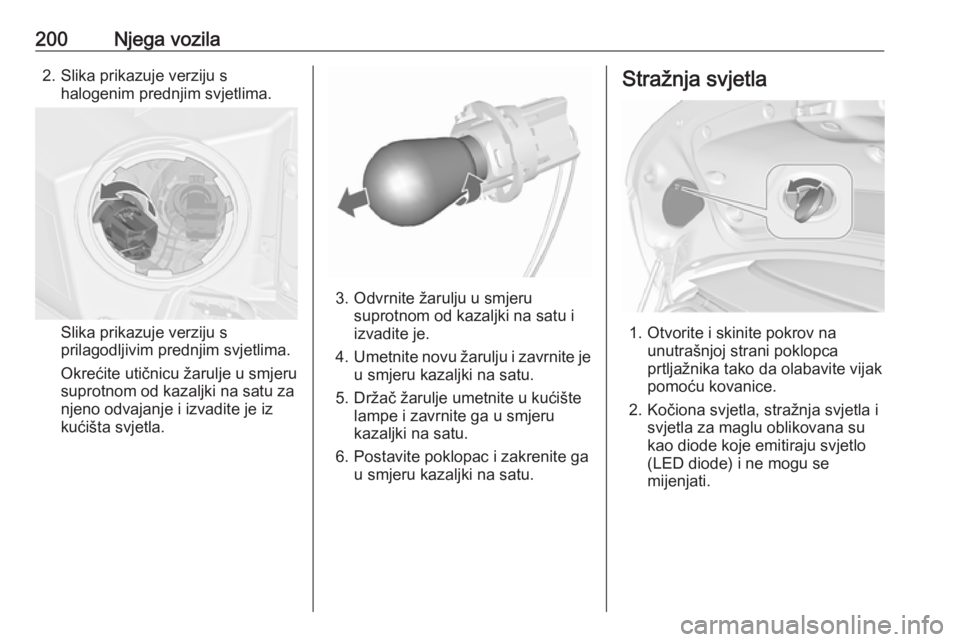

200Njega vozila2. Slika prikazuje verziju shalogenim prednjim svjetlima.
Slika prikazuje verziju s
prilagodljivim prednjim svjetlima.
Okrećite utičnicu žarulje u smjeru
suprotnom od kazaljki na satu za
njeno odvajanje i izvadite je iz
kućišta svjetla.
3. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu iizvadite je.
4. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Stražnja svjetla
1. Otvorite i skinite pokrov na unutrašnjoj strani poklopca
prtljažnika tako da olabavite vijak
pomoću kovanice.
2. Kočiona svjetla, stražnja svjetla i svjetla za maglu oblikovana su
kao diode koje emitiraju svjetlo
(LED diode) i ne mogu se
mijenjati.

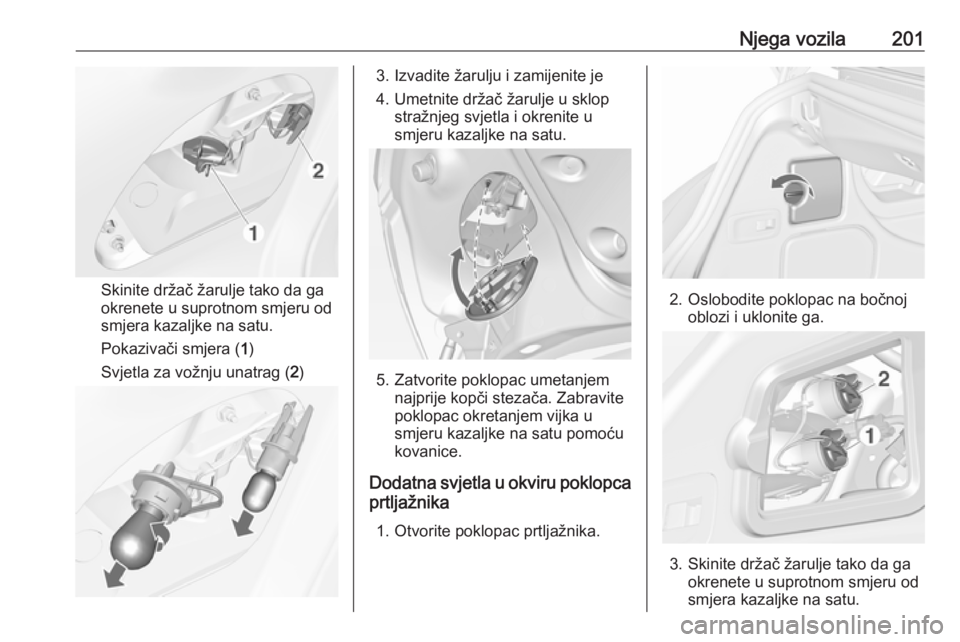

Njega vozila201
Skinite držač žarulje tako da ga
okrenete u suprotnom smjeru od
smjera kazaljke na satu.
Pokazivači smjera ( 1)
Svjetla za vožnju unatrag ( 2)
3. Izvadite žarulju i zamijenite je
4. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu.
5. Zatvorite poklopac umetanjem najprije kopči stezača. Zabravite
poklopac okretanjem vijka u
smjeru kazaljke na satu pomoću
kovanice.
Dodatna svjetla u okviru poklopca
prtljažnika
1. Otvorite poklopac prtljažnika.
2. Oslobodite poklopac na bočnoj oblozi i uklonite ga.
3. Skinite držač žarulje tako da ga okrenete u suprotnom smjeru od
smjera kazaljke na satu.

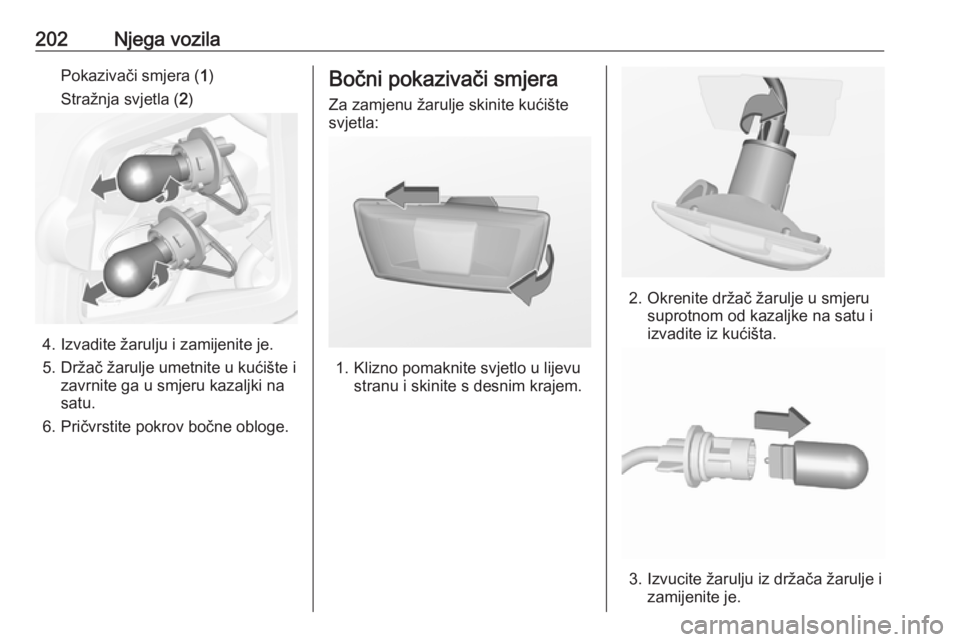

202Njega vozilaPokazivači smjera (1)
Stražnja svjetla ( 2)
4. Izvadite žarulju i zamijenite je.
5. Držač žarulje umetnite u kućište i zavrnite ga u smjeru kazaljki na
satu.
6. Pričvrstite pokrov bočne obloge.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.

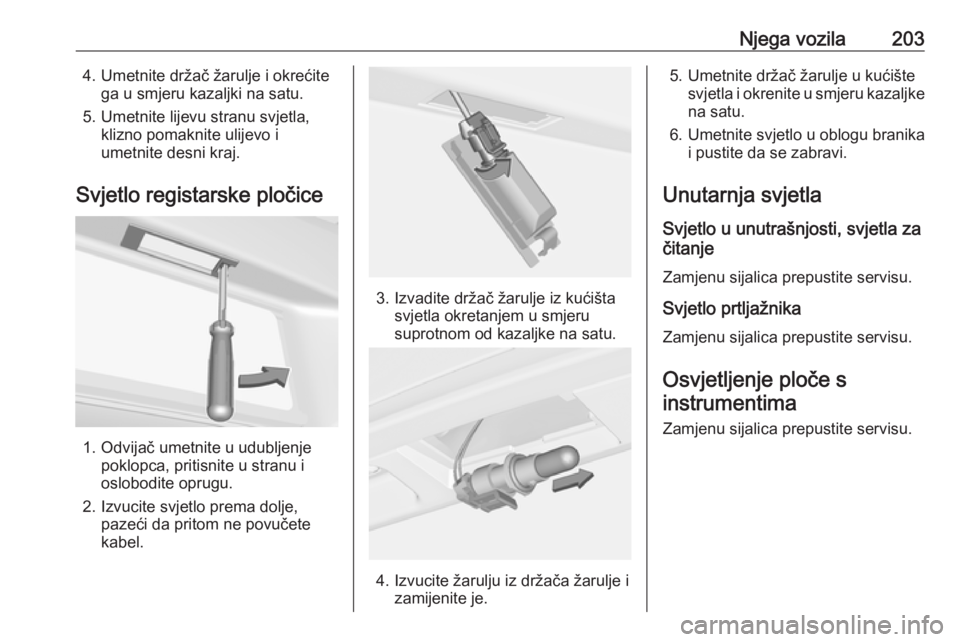

Njega vozila2034. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućištesvjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

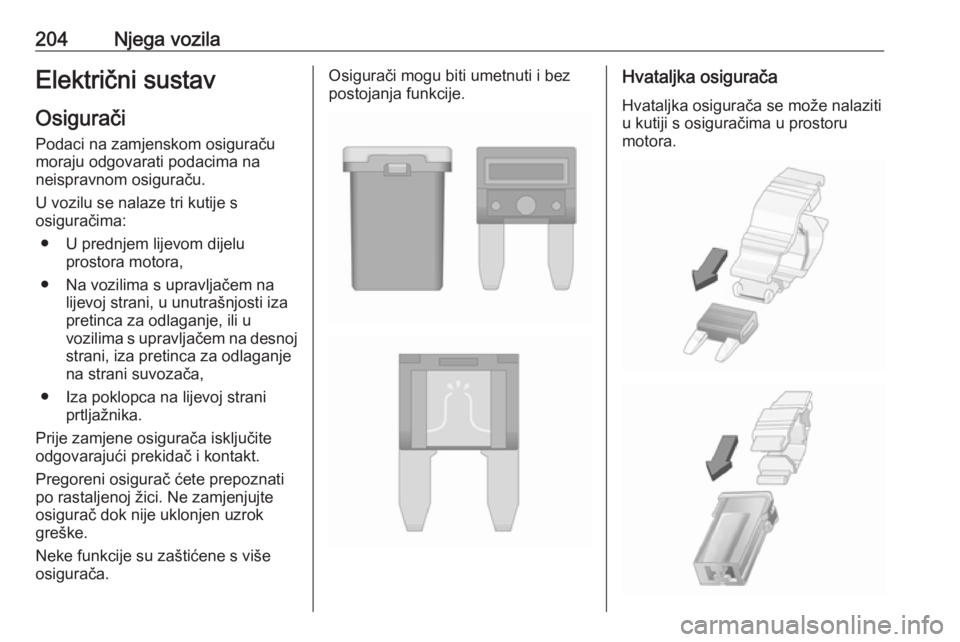

204Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● U prednjem lijevom dijelu prostora motora,
● Na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za odlaganje, ili u
vozilima s upravljačem na desnoj
strani, iza pretinca za odlaganje
na strani suvozača,
● Iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati po rastaljenoj žici. Ne zamjenjujteosigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila205Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje ogledala7Kontrola ventilatora8Lambda senzor, hlađenje
motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljivo prednje svjetlo,
automatska kontrola svjetla13ABS ventili14–15Upravljački modul motora16Elektropokretač

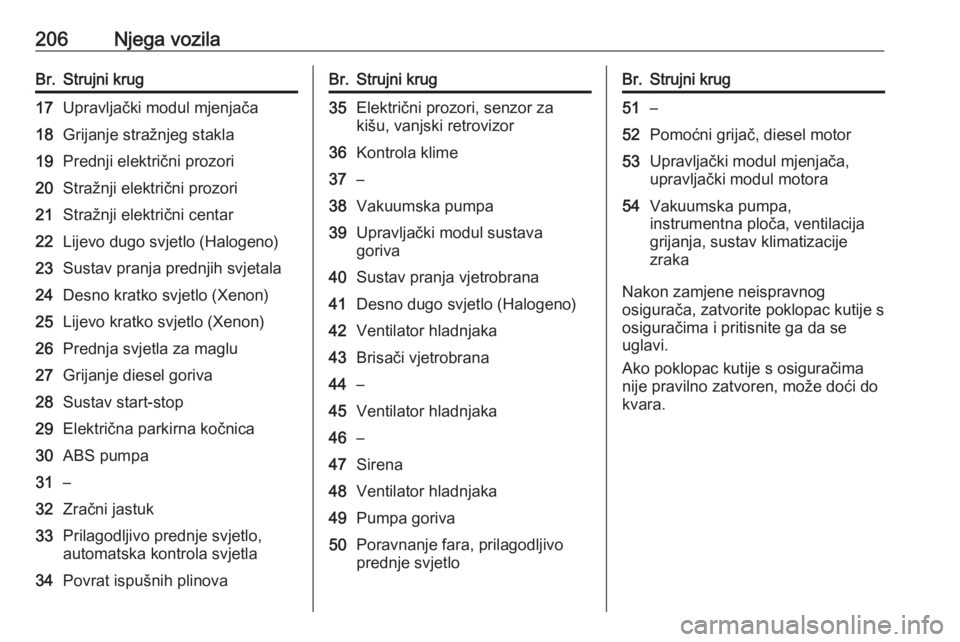

206Njega vozilaBr.Strujni krug17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS pumpa31–32Zračni jastuk33Prilagodljivo prednje svjetlo,
automatska kontrola svjetla34Povrat ispušnih plinovaBr.Strujni krug35Električni prozori, senzor za
kišu, vanjski retrovizor36Kontrola klime37–38Vakuumska pumpa39Upravljački modul sustava
goriva40Sustav pranja vjetrobrana41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44–45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa goriva50Poravnanje fara, prilagodljivo
prednje svjetloBr.Strujni krug51–52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Vakuumska pumpa,
instrumentna ploča, ventilacija
grijanja, sustav klimatizacije
zraka
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

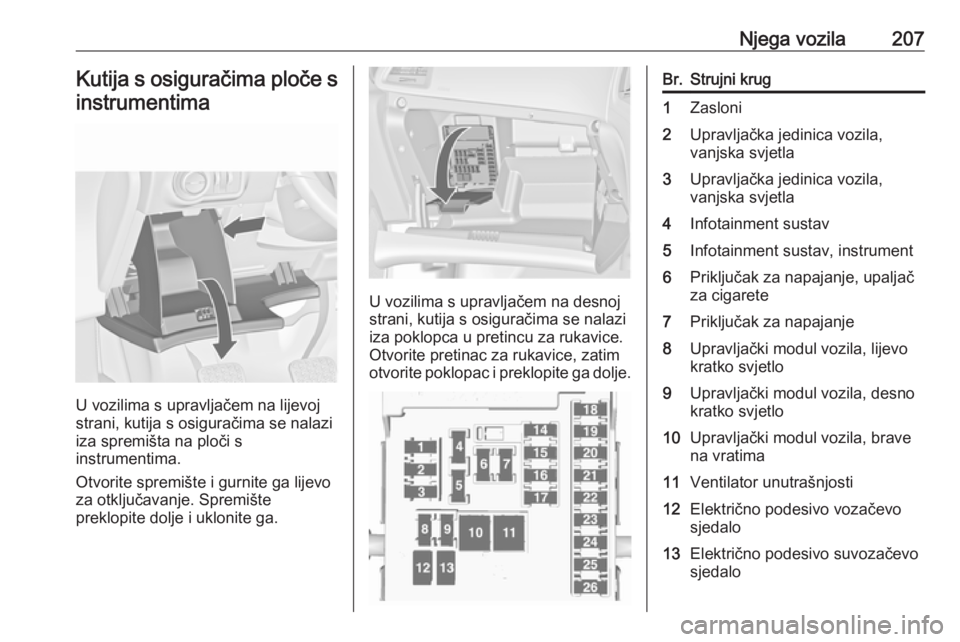

Njega vozila207Kutija s osiguračima ploče sinstrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.
Br.Strujni krug1Zasloni2Upravljačka jedinica vozila,
vanjska svjetla3Upravljačka jedinica vozila,
vanjska svjetla4Infotainment sustav5Infotainment sustav, instrument6Priključak za napajanje, upaljač
za cigarete7Priključak za napajanje8Upravljački modul vozila, lijevo
kratko svjetlo9Upravljački modul vozila, desno
kratko svjetlo10Upravljački modul vozila, brave
na vratima11Ventilator unutrašnjosti12Električno podesivo vozačevo
sjedalo13Električno podesivo suvozačevo
sjedalo

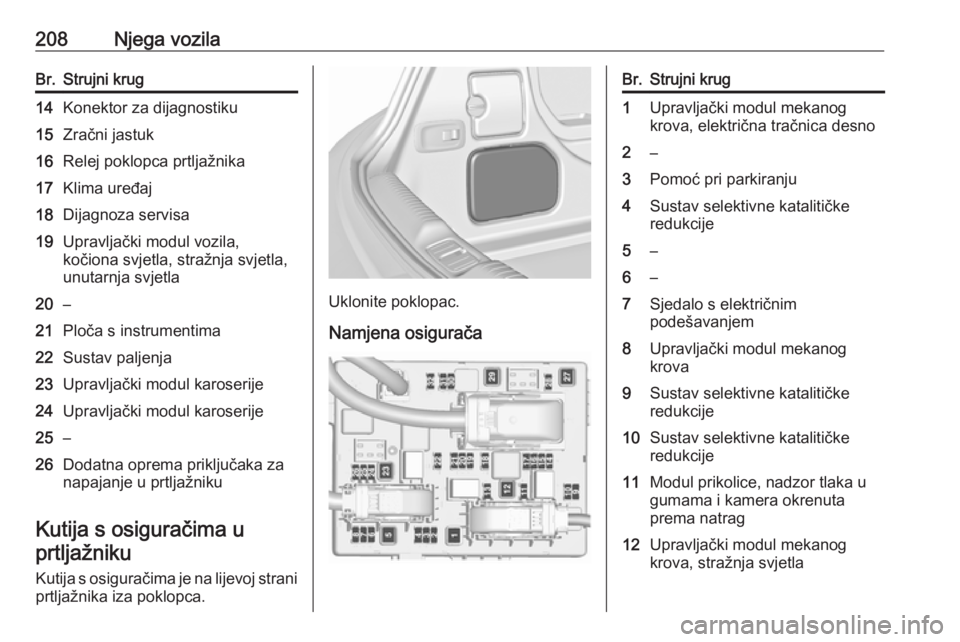

208Njega vozilaBr.Strujni krug14Konektor za dijagnostiku15Zračni jastuk16Relej poklopca prtljažnika17Klima uređaj18Dijagnoza servisa19Upravljački modul vozila,
kočiona svjetla, stražnja svjetla,
unutarnja svjetla20–21Ploča s instrumentima22Sustav paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26Dodatna oprema priključaka za
napajanje u prtljažniku
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Uklonite poklopac.
Namjena osigurača
Br.Strujni krug1Upravljački modul mekanog
krova, električna tračnica desno2–3Pomoć pri parkiranju4Sustav selektivne katalitičke
redukcije5–6–7Sjedalo s električnim
podešavanjem8Upravljački modul mekanog
krova9Sustav selektivne katalitičke
redukcije10Sustav selektivne katalitičke
redukcije11Modul prikolice, nadzor tlaka u
gumama i kamera okrenuta
prema natrag12Upravljački modul mekanog
krova, stražnja svjetla
