Njega vozila219Ako se propisani tlak ne postigne
u roku od 10 min, odvojite komplet za popravak gume. Pomaknite
vozilo za jedan okretaj gume.
Ponovno postavite komplet za
popravak gume i nastavite
postupak punjenja 10 min. Ako se
propisani tlak u gumi i dalje ne
postigne, gume je previše
oštećena. Zatražite pomoć
radionice.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora tlaka.
Ovisno o verziji, prekidač se može
nalaziti na zračnom crijevu.
Ne koristite kompresor dulje od
10 min.
14. Odvojite komplet za popravak gume. Pritisnite osigurač na
nosaču kako bi sa njega uklonili
bocu sa sredstvom za brtvljenje.
Crijevo za pumpanje gume spojite
na slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.
16. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od 10 min) i provjerite tlak u gumi. Kada to radite, crijevo
kompresora za zrak, spojite
direktno na ventil gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljate postupak dok više
ne bude gubitka tlaka.

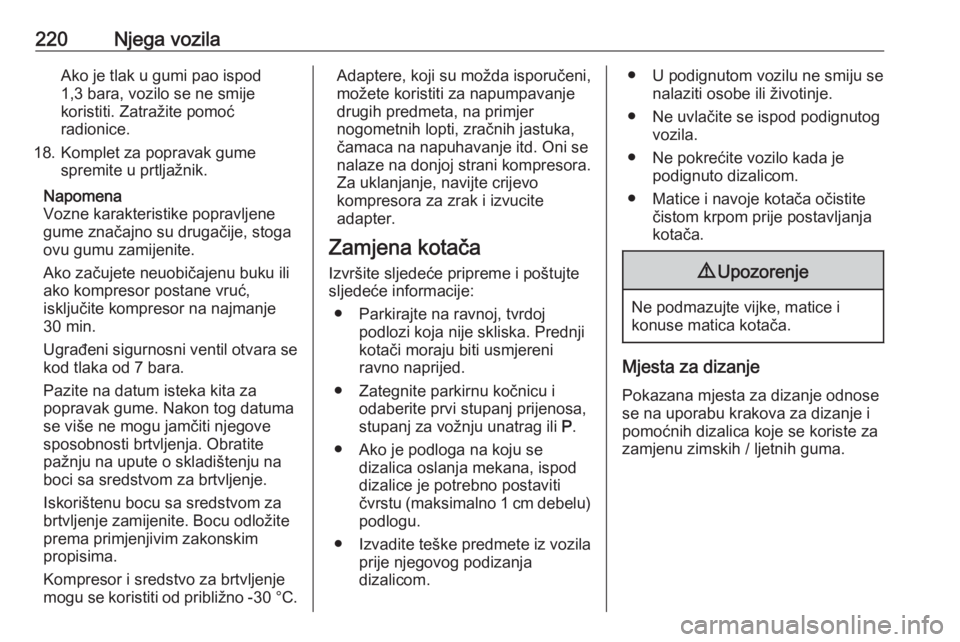

220Njega vozilaAko je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
18. Komplet za popravak gume spremite u prtljažnik.
Napomena
Vozne karakteristike popravljene gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 min.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.Adaptere, koji su možda isporučeni,
možete koristiti za napumpavanje
drugih predmeta, na primjer
nogometnih lopti, zračnih jastuka,
čamaca na napuhavanje itd. Oni se
nalaze na donjoj strani kompresora.
Za uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednjikotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Ako je podloga na koju se dizalica oslanja mekana, ispod
dizalice je potrebno postaviti čvrstu (maksimalno 1 cm debelu)
podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
Mjesta za dizanje
Pokazana mjesta za dizanje odnose
se na uporabu krakova za dizanje i
pomoćnih dizalica koje se koriste za
zamjenu zimskih / ljetnih guma.

Njega vozila221

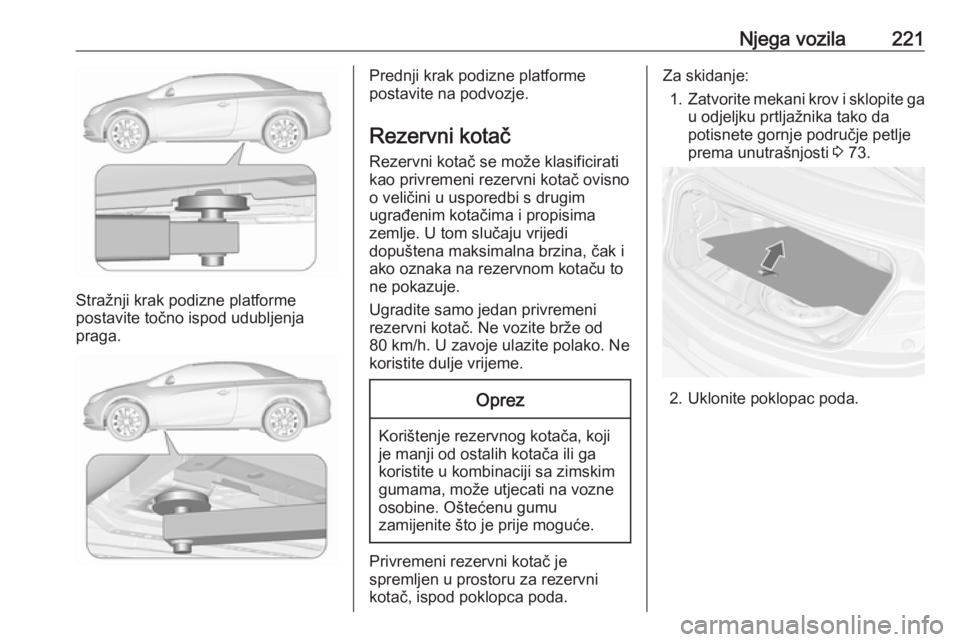

Stražnji krak podizne platforme
postavite točno ispod udubljenja
praga.
Prednji krak podizne platforme
postavite na podvozje.
Rezervni kotač Rezervni kotač se može klasificiratikao privremeni rezervni kotač ovisno
o veličini u usporedbi s drugim
ugrađenim kotačima i propisima
zemlje. U tom slučaju vrijedi
dopuštena maksimalna brzina, čak i
ako oznaka na rezervnom kotaču to
ne pokazuje.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.Oprez
Korištenje rezervnog kotača, koji
je manji od ostalih kotača ili ga
koristite u kombinaciji sa zimskim
gumama, može utjecati na vozne osobine. Oštećenu gumu
zamijenite što je prije moguće.
Privremeni rezervni kotač je
spremljen u prostoru za rezervni
kotač, ispod poklopca poda.
Za skidanje:
1. Zatvorite mekani krov i sklopite ga
u odjeljku prtljažnika tako da
potisnete gornje područje petlje
prema unutrašnjosti 3 73.
2. Uklonite poklopac poda.

222Njega vozila

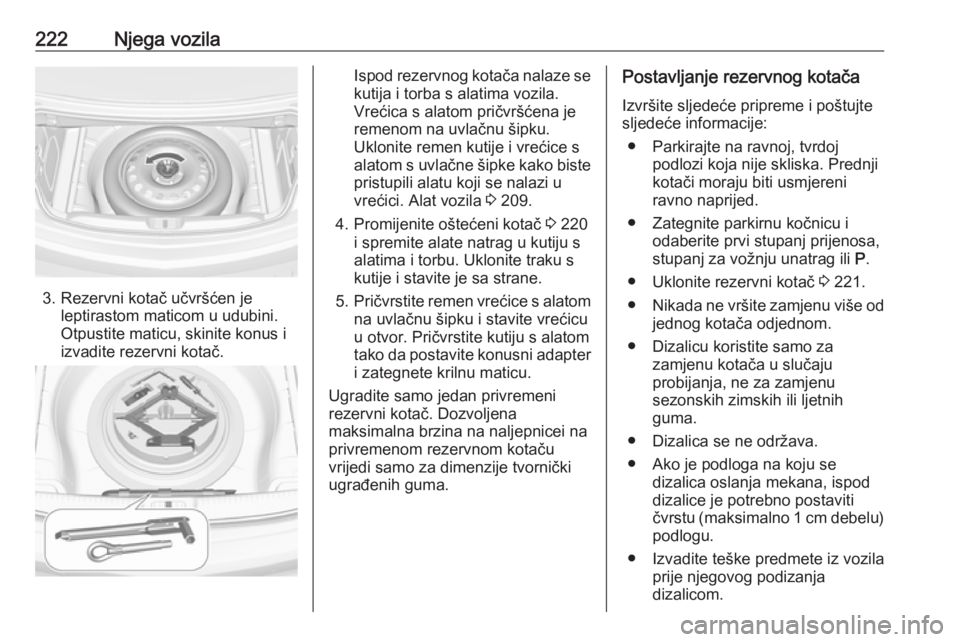

3. Rezervni kotač učvršćen jeleptirastom maticom u udubini.
Otpustite maticu, skinite konus i
izvadite rezervni kotač.
Ispod rezervnog kotača nalaze se
kutija i torba s alatima vozila.
Vrećica s alatom pričvršćena je
remenom na uvlačnu šipku. Uklonite remen kutije i vrećice s
alatom s uvlačne šipke kako biste pristupili alatu koji se nalazi u
vrećici. Alat vozila 3 209.
4. Promijenite oštećeni kotač 3 220
i spremite alate natrag u kutiju s
alatima i torbu. Uklonite traku s
kutije i stavite je sa strane.
5. Pričvrstite remen vrećice s alatom
na uvlačnu šipku i stavite vrećicu
u otvor. Pričvrstite kutiju s alatom
tako da postavite konusni adapter i zategnete krilnu maticu.
Ugradite samo jedan privremeni
rezervni kotač. Dozvoljena
maksimalna brzina na naljepnicei na
privremenom rezervnom kotaču
vrijedi samo za dimenzije tvornički
ugrađenih guma.Postavljanje rezervnog kotača
Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 221.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postavitičvrstu (maksimalno 1 cm debelu)
podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.

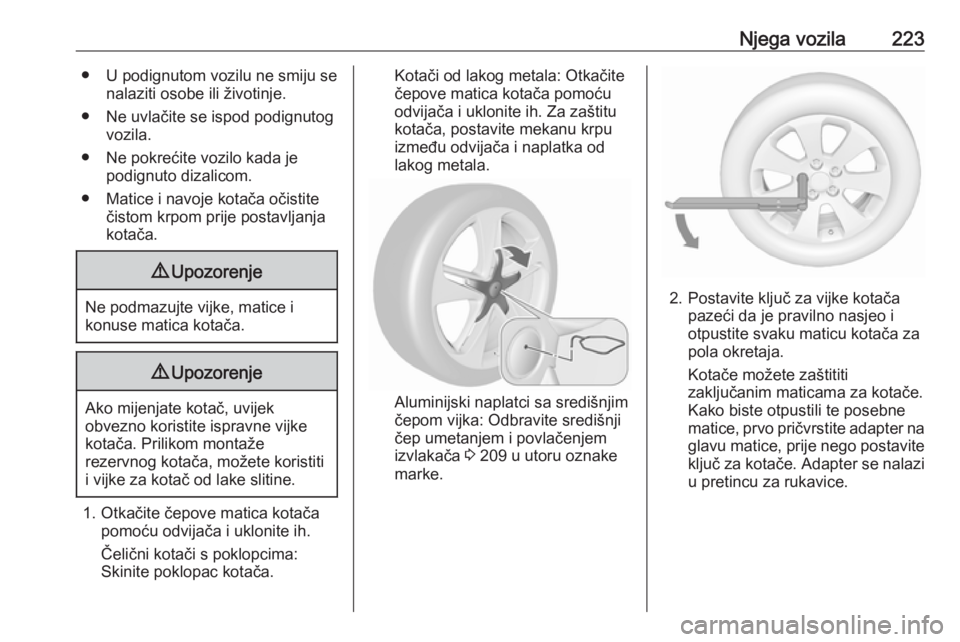

Njega vozila223● U podignutom vozilu ne smiju senalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
9 Upozorenje
Ako mijenjate kotač, uvijek
obvezno koristite ispravne vijke
kotača. Prilikom montaže
rezervnog kotača, možete koristiti i vijke za kotač od lake slitine.
1. Otkačite čepove matica kotača
pomoću odvijača i uklonite ih.
Čelični kotači s poklopcima:
Skinite poklopac kotača.
Kotači od lakog metala: Otkačite
čepove matica kotača pomoću
odvijača i uklonite ih. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.
Aluminijski naplatci sa središnjim
čepom vijka: Odbravite središnji
čep umetanjem i povlačenjem
izvlakača 3 209 u utoru oznake
marke.
2. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
otpustite svaku maticu kotača za
pola okretaja.
Kotače možete zaštititi
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter na glavu matice, prije nego postavite
ključ za kotače. Adapter se nalazi u pretincu za rukavice.

224Njega vozila

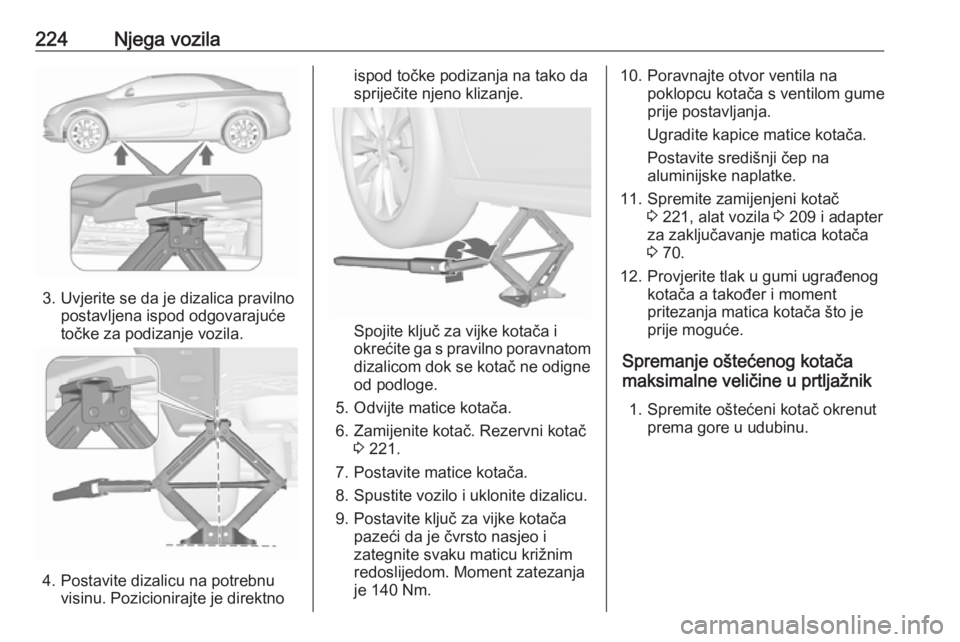

3. Uvjerite se da je dizalica pravilnopostavljena ispod odgovarajuće
točke za podizanje vozila.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 221.
7. Postavite matice kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za vijke kotača pazeći da je čvrsto nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja je 140 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
Postavite središnji čep na
aluminijske naplatke.
11. Spremite zamijenjeni kotač 3 221, alat vozila 3 209 i adapter
za zaključavanje matica kotača
3 70.
12. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Spremanje oštećenog kotača
maksimalne veličine u prtljažnik
1. Spremite oštećeni kotač okrenut prema gore u udubinu.

Njega vozila225

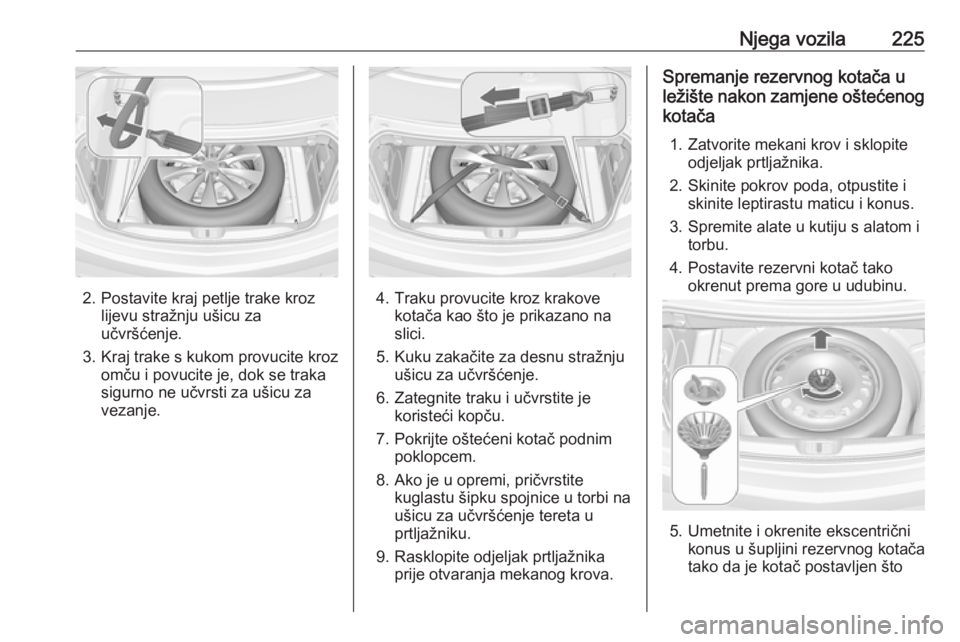

2. Postavite kraj petlje trake krozlijevu stražnju ušicu za
učvršćenje.
3. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu za
vezanje.4. Traku provucite kroz krakove kotača kao što je prikazano na
slici.
5. Kuku zakačite za desnu stražnju ušicu za učvršćenje.
6. Zategnite traku i učvrstite je koristeći kopču.
7. Pokrijte oštećeni kotač podnim poklopcem.
8. Ako je u opremi, pričvrstite kuglastu šipku spojnice u torbi na
ušicu za učvršćenje tereta u
prtljažniku.
9. Rasklopite odjeljak prtljažnika prije otvaranja mekanog krova.
Spremanje rezervnog kotača u
ležište nakon zamjene oštećenog
kotača
1. Zatvorite mekani krov i sklopite odjeljak prtljažnika.
2. Skinite pokrov poda, otpustite i skinite leptirastu maticu i konus.
3. Spremite alate u kutiju s alatom i torbu.
4. Postavite rezervni kotač tako okrenut prema gore u udubinu.
5. Umetnite i okrenite ekscentrični konus u šupljini rezervnog kotača
tako da je kotač postavljen što

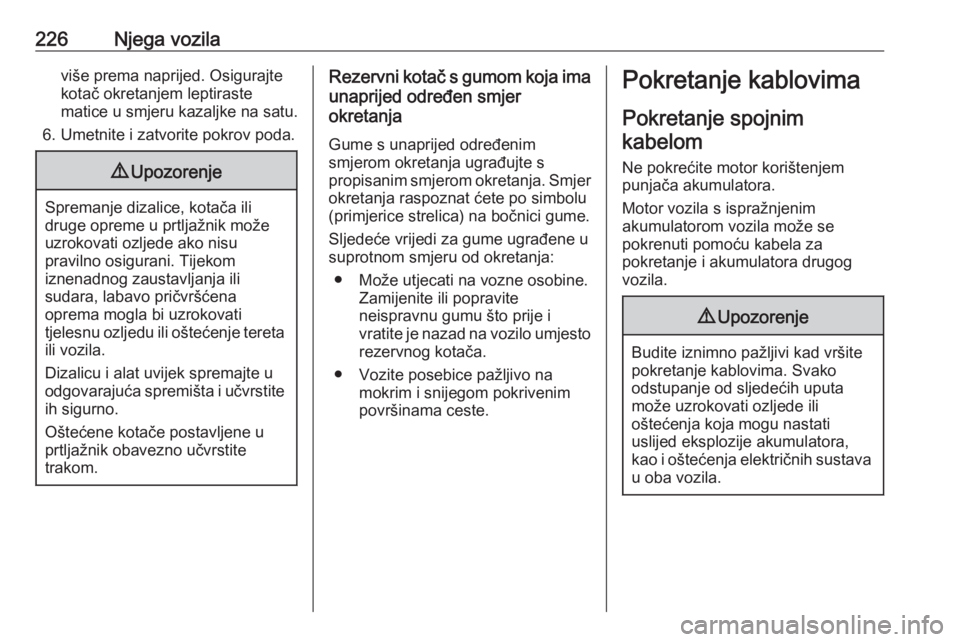

226Njega vozilaviše prema naprijed. Osigurajte
kotač okretanjem leptiraste
matice u smjeru kazaljke na satu.
6. Umetnite i zatvorite pokrov poda.9 Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno osigurani. Tijekom
iznenadnog zaustavljanja ili
sudara, labavo pričvršćena
oprema mogla bi uzrokovati
tjelesnu ozljedu ili oštećenje tereta ili vozila.
Dizalicu i alat uvijek spremajte u
odgovarajuća spremišta i učvrstite
ih sigurno.
Oštećene kotače postavljene u prtljažnik obavezno učvrstite
trakom.
Rezervni kotač s gumom koja ima
unaprijed određen smjer
okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) na bočnici gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto rezervnog kotača.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.

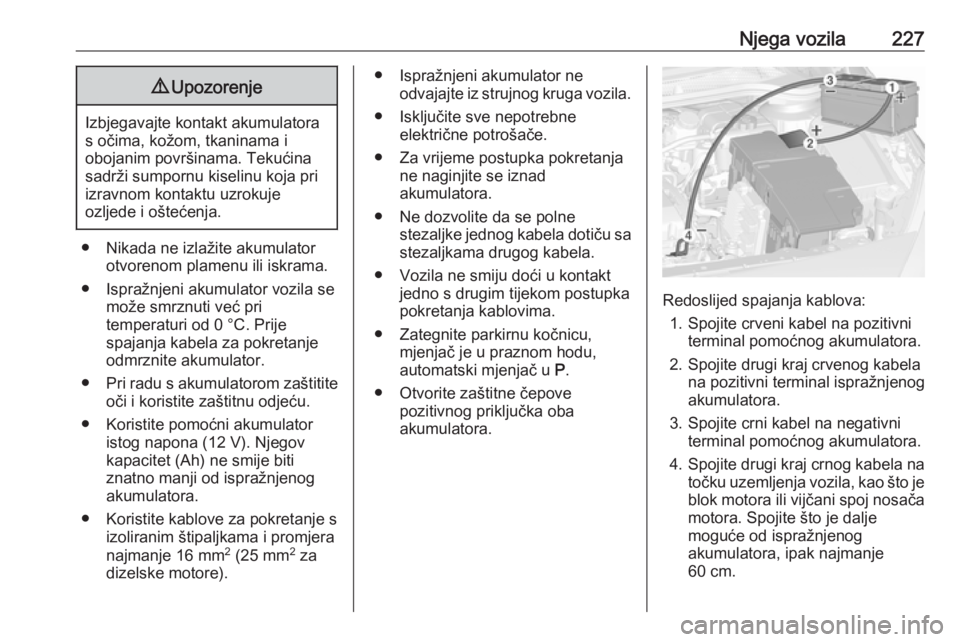

Njega vozila2279Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator otvorenom plamenu ili iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
dizelske motore).
● Ispražnjeni akumulator ne odvajajte iz strujnog kruga vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnicu, mjenjač je u praznom hodu,
automatski mjenjač u P.
● Otvorite zaštitne čepove pozitivnog priključka oba
akumulatora.
Redoslijed spajanja kablova:
1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog kabela na
točku uzemljenja vozila, kao što je blok motora ili vijčani spoj nosača
motora. Spojite što je dalje
moguće od ispražnjenog
akumulatora, ipak najmanje
60 cm.

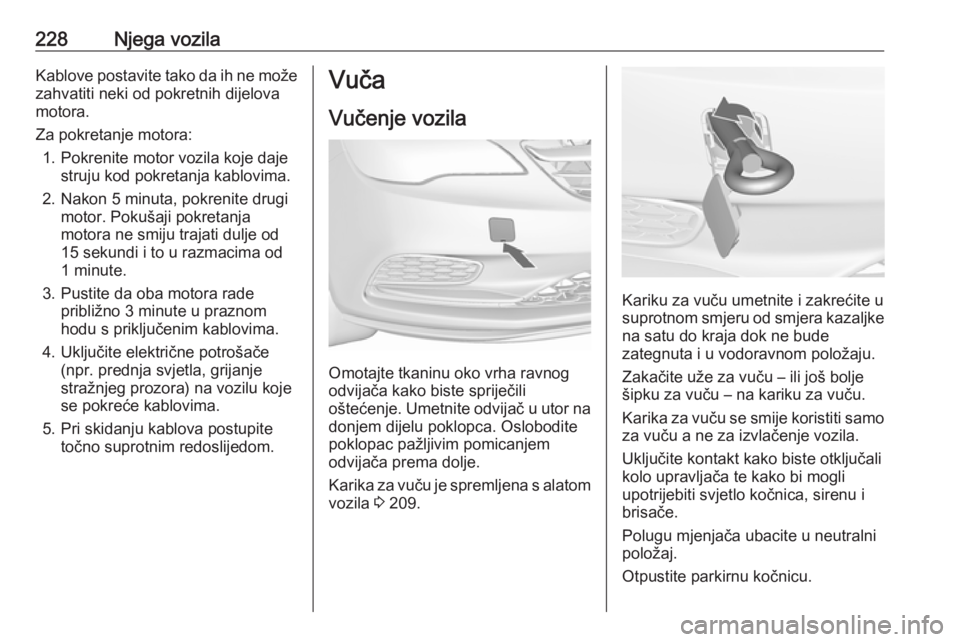

228Njega vozilaKablove postavite tako da ih ne može
zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon 5 minuta, pokrenite drugi motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
1 minute.
3. Pustite da oba motora rade približno 3 minute u praznom
hodu s priključenim kablovima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča
Vučenje vozila
Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Umetnite odvijač u utor na donjem dijelu poklopca. Oslobodite
poklopac pažljivim pomicanjem
odvijača prema dolje.
Karika za vuču je spremljena s alatom vozila 3 209.
Kariku za vuču umetnite i zakrećite u
suprotnom smjeru od smjera kazaljke
na satu do kraja dok ne bude
zategnuta i u vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo
za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i brisače.
Polugu mjenjača ubacite u neutralni
položaj.
Otpustite parkirnu kočnicu.
