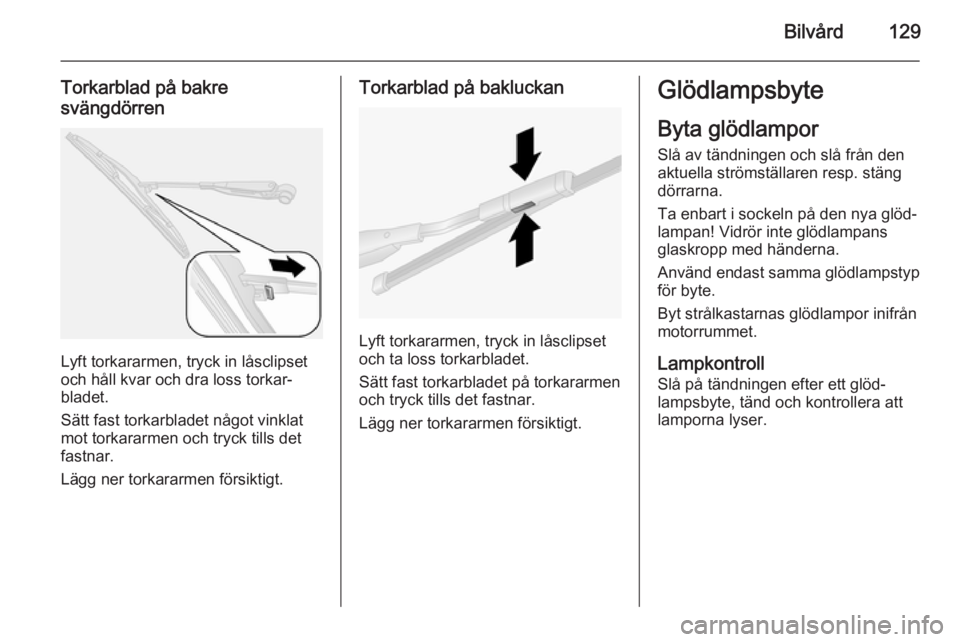

Bilvård129
Torkarblad på bakre
svängdörren
Lyft torkararmen, tryck in låsclipset
och håll kvar och dra loss torkar‐
bladet.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Torkarblad på bakluckan
Lyft torkararmen, tryck in låsclipset
och ta loss torkarbladet.
Sätt fast torkarbladet på torkararmen och tryck tills det fastnar.
Lägg ner torkararmen försiktigt.
Glödlampsbyte
Byta glödlampor
Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan! Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån
motorrummet.
Lampkontroll
Slå på tändningen efter ett glöd‐
lampsbyte, tänd och kontrollera att
lamporna lyser.

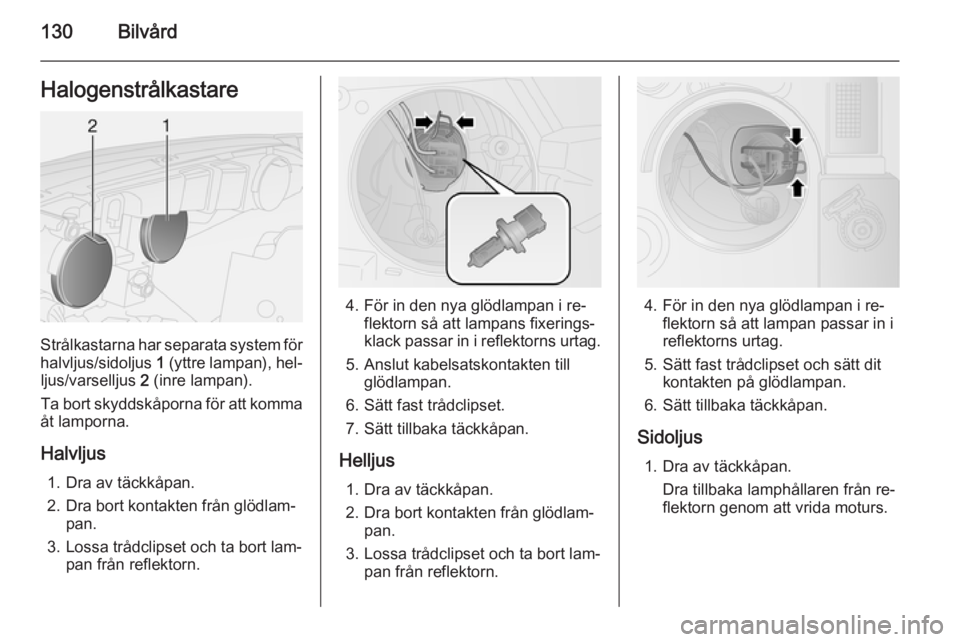

130BilvårdHalogenstrålkastare
Strålkastarna har separata system förhalvljus/sidoljus 1 (yttre lampan), hel‐
ljus/varselljus 2 (inre lampan).
Ta bort skyddskåporna för att komma
åt lamporna.
Halvljus 1. Dra av täckkåpan.
2. Dra bort kontakten från glödlam‐ pan.
3. Lossa trådclipset och ta bort lam‐ pan från reflektorn.
4. För in den nya glödlampan i re‐flektorn så att lampans fixerings‐
klack passar in i reflektorns urtag.
5. Anslut kabelsatskontakten till glödlampan.
6. Sätt fast trådclipset.
7. Sätt tillbaka täckkåpan.
Helljus 1. Dra av täckkåpan.
2. Dra bort kontakten från glödlam‐ pan.
3. Lossa trådclipset och ta bort lam‐ pan från reflektorn.4. För in den nya glödlampan i re‐flektorn så att lampan passar in i
reflektorns urtag.
5. Sätt fast trådclipset och sätt dit kontakten på glödlampan.
6. Sätt tillbaka täckkåpan.
Sidoljus 1. Dra av täckkåpan. Dra tillbaka lamphållaren från re‐
flektorn genom att vrida moturs.

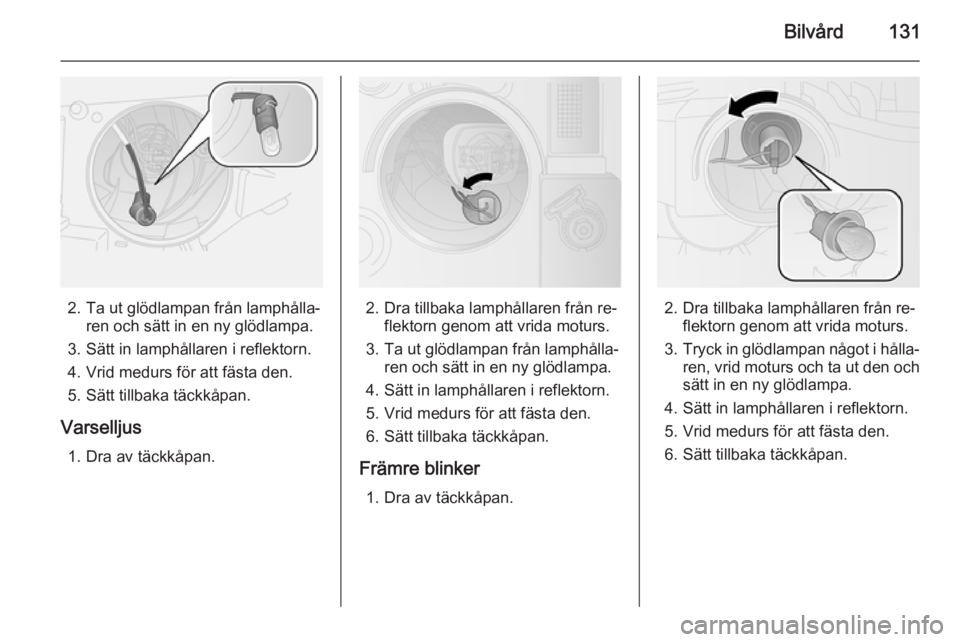

Bilvård131
2. Ta ut glödlampan från lamphålla‐ren och sätt in en ny glödlampa.
3. Sätt in lamphållaren i reflektorn.
4. Vrid medurs för att fästa den.
5. Sätt tillbaka täckkåpan.
Varselljus 1. Dra av täckkåpan.2. Dra tillbaka lamphållaren från re‐ flektorn genom att vrida moturs.
3. Ta ut glödlampan från lamphålla‐ ren och sätt in en ny glödlampa.
4. Sätt in lamphållaren i reflektorn.
5. Vrid medurs för att fästa den.
6. Sätt tillbaka täckkåpan.
Främre blinker 1. Dra av täckkåpan.2. Dra tillbaka lamphållaren från re‐ flektorn genom att vrida moturs.
3. Tryck in glödlampan något i hålla‐
ren, vrid moturs och ta ut den och sätt in en ny glödlampa.
4. Sätt in lamphållaren i reflektorn.
5. Vrid medurs för att fästa den.
6. Sätt tillbaka täckkåpan.

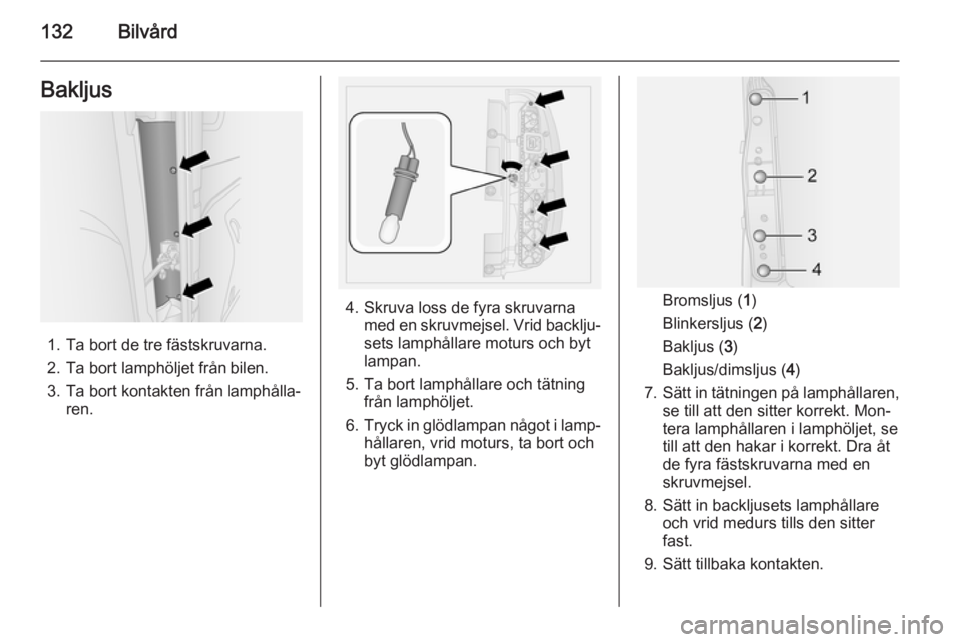

132BilvårdBakljus
1. Ta bort de tre fästskruvarna.
2. Ta bort lamphöljet från bilen.
3. Ta bort kontakten från lamphålla‐ ren.
4. Skruva loss de fyra skruvarnamed en skruvmejsel. Vrid backlju‐
sets lamphållare moturs och byt
lampan.
5. Ta bort lamphållare och tätning från lamphöljet.
6. Tryck in glödlampan något i lamp‐
hållaren, vrid moturs, ta bort och
byt glödlampan.Bromsljus ( 1)
Blinkersljus ( 2)
Bakljus ( 3)
Bakljus/dimsljus ( 4)
7. Sätt in tätningen på lamphållaren,
se till att den sitter korrekt. Mon‐
tera lamphållaren i lamphöljet, se
till att den hakar i korrekt. Dra åt
de fyra fästskruvarna med en
skruvmejsel.
8. Sätt in backljusets lamphållare och vrid medurs tills den sitter
fast.
9. Sätt tillbaka kontakten.

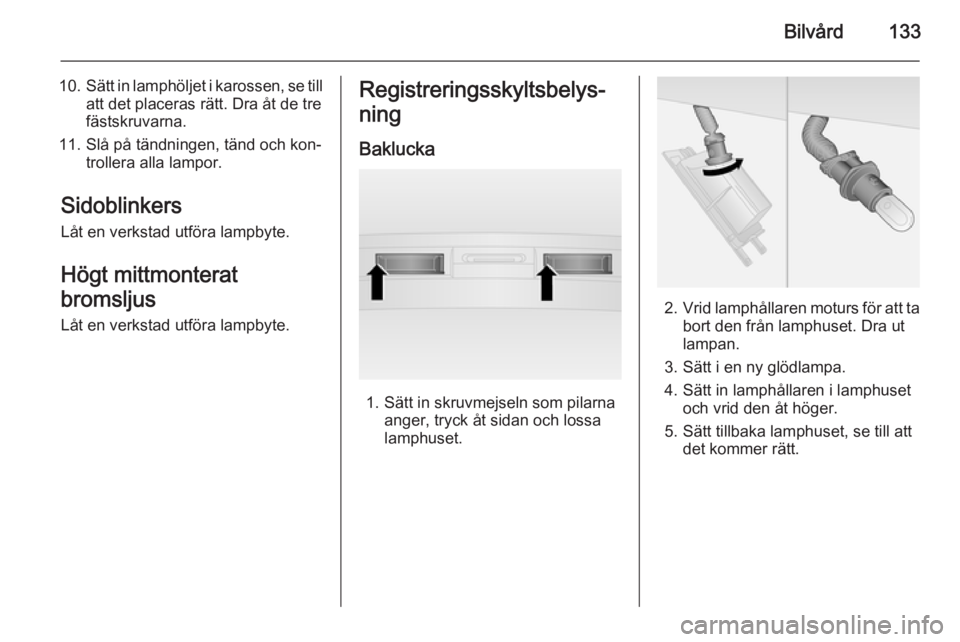

Bilvård133
10.Sätt in lamphöljet i karossen, se till
att det placeras rätt. Dra åt de tre
fästskruvarna.
11. Slå på tändningen, tänd och kon‐ trollera alla lampor.
Sidoblinkers
Låt en verkstad utföra lampbyte.
Högt mittmonterat
bromsljus
Låt en verkstad utföra lampbyte.Registreringsskyltsbelys‐
ning
Baklucka
1. Sätt in skruvmejseln som pilarna anger, tryck åt sidan och lossa
lamphuset.
2. Vrid lamphållaren moturs för att ta
bort den från lamphuset. Dra ut
lampan.
3. Sätt i en ny glödlampa.
4. Sätt in lamphållaren i lamphuset och vrid den åt höger.
5. Sätt tillbaka lamphuset, se till att det kommer rätt.

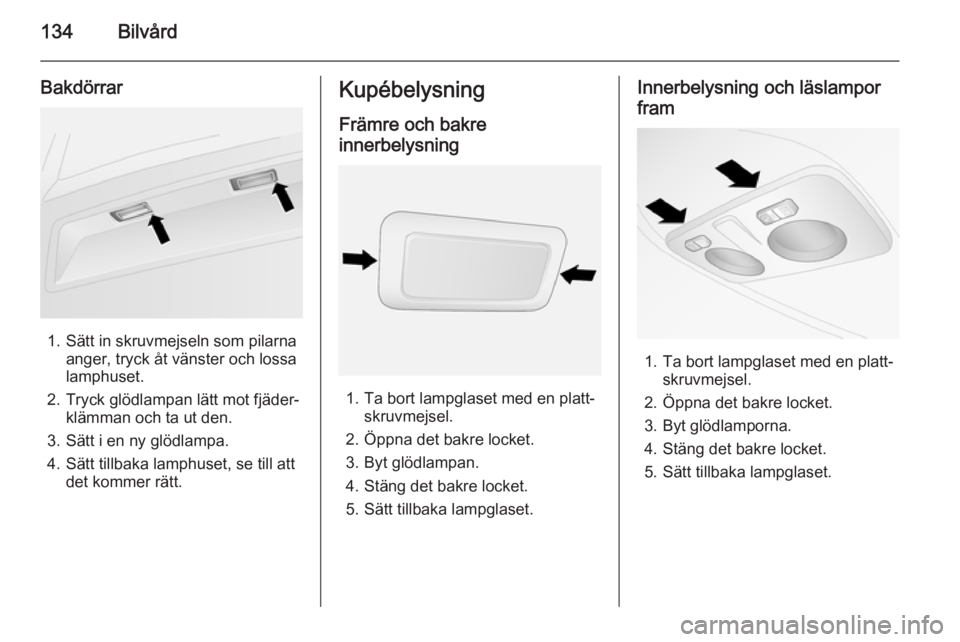

134Bilvård
Bakdörrar
1. Sätt in skruvmejseln som pilarnaanger, tryck åt vänster och lossa
lamphuset.
2. Tryck glödlampan lätt mot fjäder‐ klämman och ta ut den.
3. Sätt i en ny glödlampa.
4. Sätt tillbaka lamphuset, se till att det kommer rätt.
Kupébelysning
Främre och bakre
innerbelysning
1. Ta bort lampglaset med en platt‐ skruvmejsel.
2. Öppna det bakre locket.
3. Byt glödlampan.
4. Stäng det bakre locket.
5. Sätt tillbaka lampglaset.
Innerbelysning och läslampor fram
1. Ta bort lampglaset med en platt‐ skruvmejsel.
2. Öppna det bakre locket.
3. Byt glödlamporna.
4. Stäng det bakre locket.
5. Sätt tillbaka lampglaset.

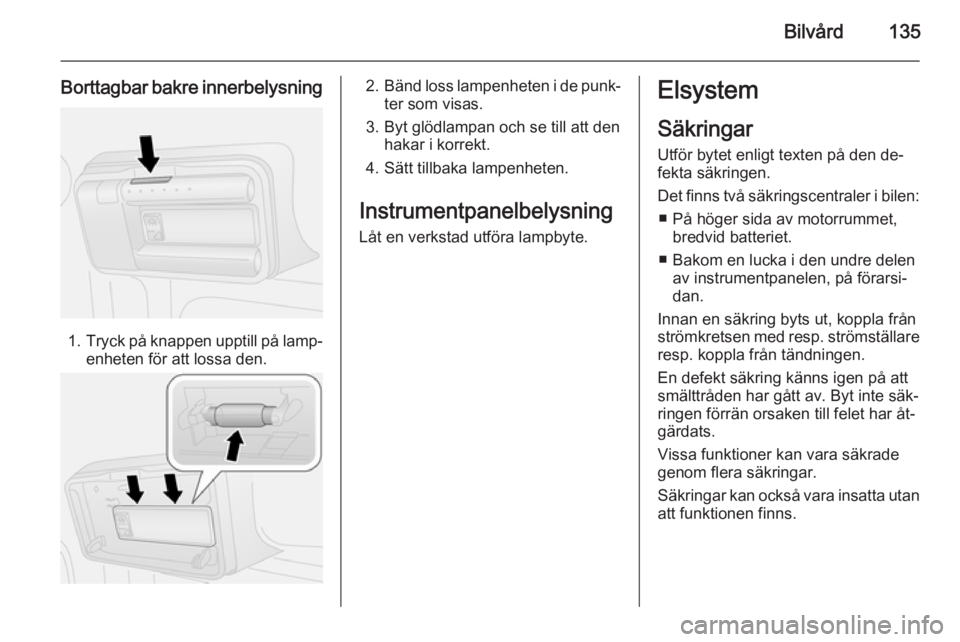

Bilvård135
Borttagbar bakre innerbelysning
1.Tryck på knappen upptill på lamp‐
enheten för att lossa den.
2. Bänd loss lampenheten i de punk‐
ter som visas.
3. Byt glödlampan och se till att den hakar i korrekt.
4. Sätt tillbaka lampenheten.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
SäkringarUtför bytet enligt texten på den de‐fekta säkringen.
Det finns två säkringscentraler i bilen: ■ På höger sida av motorrummet, bredvid batteriet.
■ Bakom en lucka i den undre delen av instrumentpanelen, på förarsi‐
dan.
Innan en säkring byts ut, koppla från strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

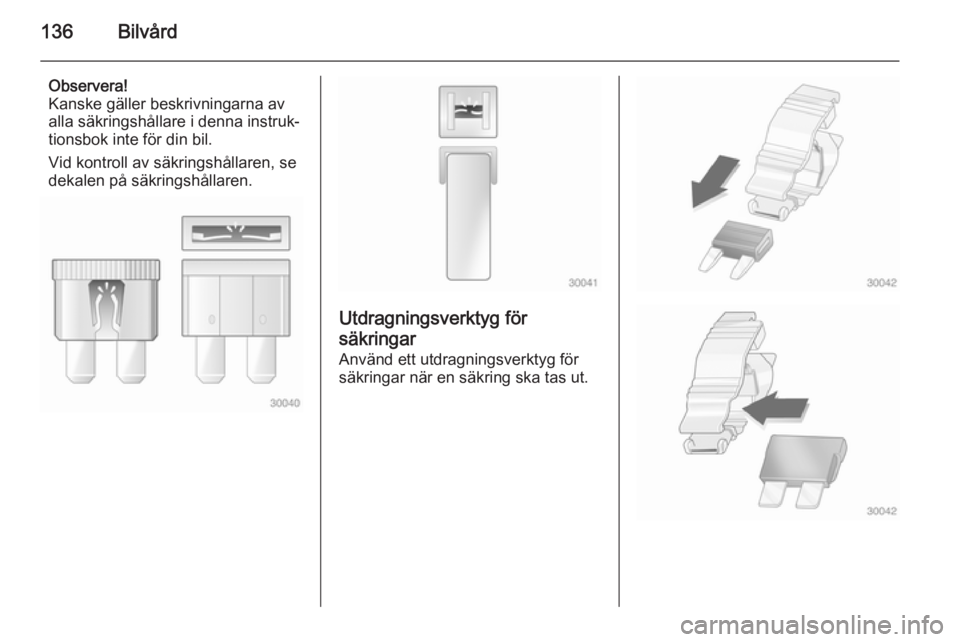

136Bilvård
Observera!
Kanske gäller beskrivningarna av
alla säkringshållare i denna instruk‐
tionsbok inte för din bil.
Vid kontroll av säkringshållaren, se
dekalen på säkringshållaren.
Utdragningsverktyg för
säkringar Använd ett utdragningsverktyg för
säkringar när en säkring ska tas ut.

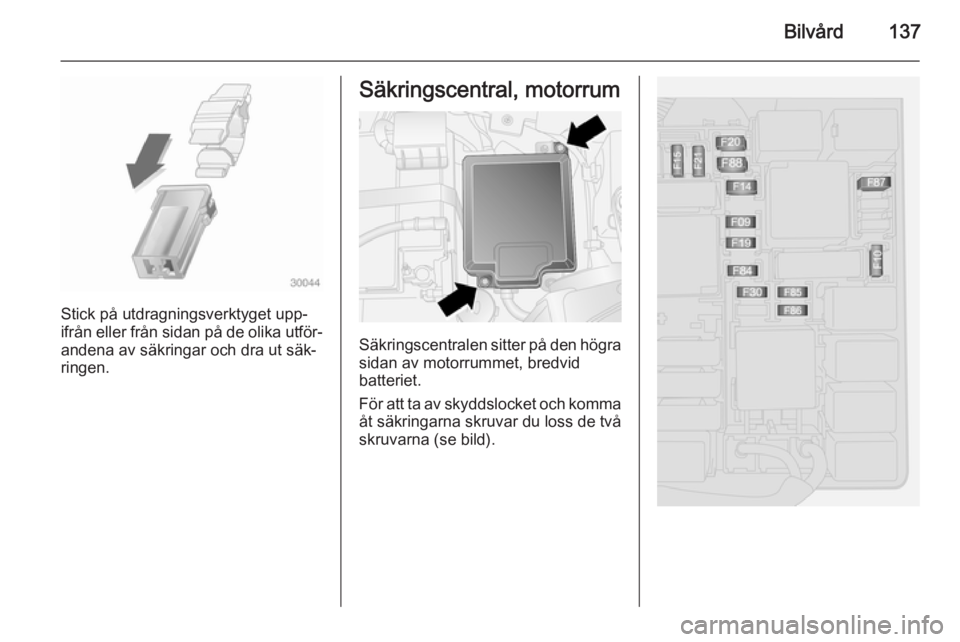

Bilvård137
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringscentralen sitter på den högra
sidan av motorrummet, bredvid
batteriet.
För att ta av skyddslocket och komma
åt säkringarna skruvar du loss de två
skruvarna (se bild).

138Bilvård
NrStrömkretsF09Kontakt bakdörrF10SignalhornF14HelljusF15PTCI-värmareF19LuftkonditioneringF20BakruteuppvärmningF21BränslepumpF30DimljusF84CNG-systemF85EluttagF86Cigarettändare, uppvärmbara
sätenF87Stopp-start-systemF88Spegelvärme
Sätt tillbaka locket på säkringsboxen
när trasiga säkringar bytts.
Om säkringshållarens lock inte är ord‐ entligt stängt kan funktionsfel inträffa.
Säkringscentral,
instrumentpanel
Säkringscentralen sitter bakom en
lucka i den undre delen av instru‐
mentpanelen, på förarsidan.
