Îngrijirea autovehiculului137
■ Parcaţi autovehiculul în locuriuscate şi bine ventilate. Cuplaţi
treapta întâi sau marşarier pentru a
împiedica rostogolirea
autovehiculului.
■ Nu aplicaţi frâna de parcare.
■ Deschideţi capota, închideţi toate portierele şi încuiaţi autovehiculul.
■ Deconectaţi borna negativă a bateriei autovehiculului. Reţineţi cătoate sistemele sunt nefuncţionale,
de ex. sistemul de blocare antifurt.
Repunerea în exploatare Când autovehiculul urmează să fie
repus în exploatare:
■ Conectaţi borna negativă a bateriei
autovehiculului. Activaţi unitatea
electronică de control a geamurilor
acţionate electric.
■ Verificaţi presiunea în anvelope.
■ Umpleţi rezervorul lichidului de spălare.
■ Verificaţi nivelul uleiului de motor. ■ Verificaţi nivelul lichidului de răcire.
■ Montaţi plăcuţele de înmatriculare dacă este necesar.Reciclarea autovehiculelor
la sfârşitul duratei de
utilizare Pe website-ul nostru sunt disponibile
informaţii cu privire la centrele de
recuperare a autovehiculelor la
sfârşitul duratei de utilizare şi
reciclarea autovehiculelor la sfârşitul
duratei de utilizare. Încredinţaţi
această activitate numai centrelor de
reciclare autorizate.
Autovehiculele pe GPL trebuie să fie
reciclate la un centru service autorizat
pentru autovehicule pe GPL.Verificarea
autovehiculului
Efectuarea de lucrări de
întreţinere9 Avertisment
Derulaţi verificări în
compartimentul motor numai cu contactul decuplat.
Ventilatorul de răcire poate intra în funcţiune şi când contactul este
decuplat.

142Îngrijirea autovehiculului
Bateriile nu vor fi eliminate împreună
cu gunoiul menajer. Acestea vor fi
eliminate prin intermediul unui centru
adecvat de reciclare.
Staţionarea autovehiculului pentru o
perioadă mai lungă de 4 săptămâni
poate provoca descărcarea bateriei.
Deconectaţi borna negativă a bateriei autovehiculului.
Asiguraţi-vă că este decuplat
contactul înaintea conectării sau
deconectării bateriei autovehiculului.
Funcţia de protecţie împotriva
descărcării bateriei autovehiculului
3 101.
Înlocuirea bateriei
autovehiculului
Notă
Orice deviere de la instrucţiunile
furnizate în acest paragraf pot duce
la o dezactivare temporară a
sistemului de oprire-pornire.
La autovehiculele cu sistem de
oprire-pornire, asiguraţi-vă că se
foloseşte bateria corectă la înlocuireabateriei. Vă recomandăm să înlocuiţi
bateria la un atelier service
specializat.
Sistemul de oprire-pornire 3 112.
Încărcarea bateriei
autovehiculului9 Avertisment
La autovehiculele cu sistem de
oprire-pornire, asiguraţi-vă că
potenţialul de încărcare nu
depăşeşte 14,6 V atunci când este utilizat un încărcător de baterie.
Altfel, bateria se poate deteriora.
Pornirea asistată 3 166.
Etichetă de avertizare
Semnificaţia simbolurilor:
■ Fără scântei, foc deschis sau fumat.
■ Protejaţi întotdeauna ochii. Gazele explozive pot produce orbirea sau
rănirea.
■ Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
■ Bateria autovehiculului conţine acid
sulfuric care poate produce orbirea
sau rănirea gravă prin arsuri.

Îngrijirea autovehiculului143
■ Vezi Manualul utilizatorului pentruinformaţii suplimentare.
■ În apropierea bateriei autovehiculului poate exista gazexploziv.
Înlocuirea ştergătorului de
parbriz
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Lamela ştergătorului pe portiera
spate basculantă
Ridicaţi braţul ştergătorului, menţineţi
apăsată clema de reţinere şi eliberaţi
lamela ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Lamela ştergătorului pe hayon
Ridicaţi braţul ştergătorului, apăsaţi
clemele de reţinere pentru a
desprinde lamela ştergătorului.
Ataşaţi lama ştergătorului de braţul ştergătorului şi împingeţi-o până ce
se cuplează.
Coborâţi cu grjă braţul ştergătorului.

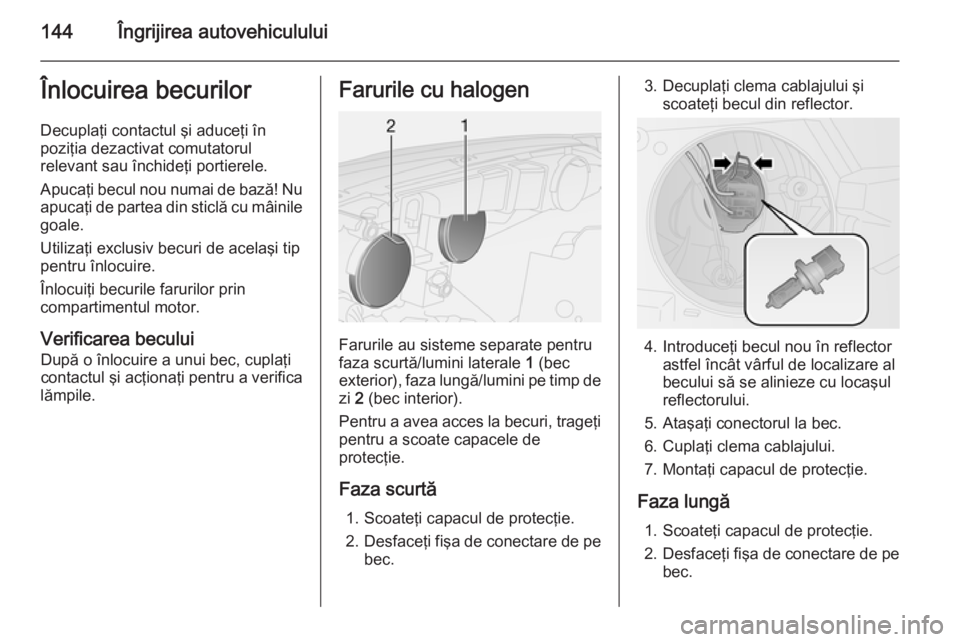

144Îngrijirea autovehicululuiÎnlocuirea becurilorDecuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază! Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.Farurile cu halogen
Farurile au sisteme separate pentru
faza scurtă/lumini laterale 1 (bec
exterior), faza lungă/lumini pe timp de zi 2 (bec interior).
Pentru a avea acces la becuri, trageţi
pentru a scoate capacele de
protecţie.
Faza scurtă 1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
bec.
3. Decuplaţi clema cablajului şi scoateţi becul din reflector.
4. Introduceţi becul nou în reflector astfel încât vârful de localizare al
becului să se alinieze cu locaşul
reflectorului.
5. Ataşaţi conectorul la bec.
6. Cuplaţi clema cablajului.
7. Montaţi capacul de protecţie.
Faza lungă 1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
bec.

Îngrijirea autovehiculului145
3. Decuplaţi clema cablajului şiscoateţi becul din reflector.
4. Introduceţi becul nou în reflector astfel încât becul să se alinieze cu
locaşul reflectorului.
5. Cuplaţi clema cablajului şi introduceţi fişa în bec.
6. Montaţi capacul de protecţie.
Lumini laterale 1. Scoateţi capacul de protecţie. Retrageţi soclul becului din
reflector, răsucind în sens
antiorar.
2. Scoateţi becul din soclu, introduceţi becul nou.
3. Introduceţi soclul becului în reflector.
4. Rotiţi în sens orar pentru blocare.
5. Montaţi capacul de protecţie.
Funcţia lumini pe timp de zi 1. Scoateţi capacul de protecţie.2. Retrageţi soclul becului din reflector, răsucind în sens
antiorar.
3. Scoateţi becul din soclu, introduceţi becul nou.
4. Introduceţi soclul becului în reflector.
5. Rotiţi în sens orar pentru blocare.
6. Montaţi capacul de protecţie.
Lampă de semnalizare faţă 1. Scoateţi capacul de protecţie.

146Îngrijirea autovehiculului
2. Retrageţi soclul becului dinreflector, răsucind în sensantiorar.
3. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.
4. Introduceţi soclul becului în reflector.
5. Rotiţi în sens orar pentru blocare.
6. Montaţi capacul de protecţie.
Lămpile de poziţie din
spate
1. Desfaceţi cele trei şuruburi de reţinere.
2. Desfaceţi carcasa lămpii de la autovehicul.
3. Decuplaţi fişa conectorului de la soclul becului.
4. Demontaţi cele patru şuruburi dereţinere cu şurubelniţa. Răsuciţi
soclul becului pentru lampa de
marşarier în sens antiorar şi
înlocuiţi becul.
5. Scoateţi soclul becului şi etanşarea din carcasa lămpii.
6. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.

Îngrijirea autovehiculului147
Lampa de frână (1)
Lampa de semnalizare direcţie ( 2)
Lumină spate ( 3)
Lampa de poziţie spate/
proiectoare de ceaţă ( 4)
7. Montaţi etanşarea pe soclul becului, asigurându-vă că este
fixată corect. Montaţi soclul
becului în carcasa lămpii,
asigurându-vă că se cuplează
corect. Strângeţi cele patru
şuruburi de reţinere cu
şurubelniţa.
8. Montaţi soclul becului pentru marşarier şi răsuciţi în sens orar
pentru a strânge.
9. Cuplaţi fişa conectorului.
10. Introduceţi carcasa lămpii în caroserie, asigurând poziţionarea
corectă. Strângeţi cele trei
şuruburi de reţinere.
11. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Lămpile de semnalizare
laterale Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa de frână montată în
centru sus
Apelaţi la un atelier service pentru
înlocuirea becurilor.Luminile pentru plăcuţa de
înmatriculare
Hayonul
1. Introduceţi şurubelniţa aşa cum este indicat prin săgeţi, apăsaţi
lateral şi eliberaţi carcasa becului.

148Îngrijirea autovehiculului
2. Răsuciţi în sens antiorar soclulbecului pentru a demonta carcasabecului. Scoateţi becul, trăgându-
l.
3. Înlocuiţi becul.
4. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în sens
orar.
5. Montaţi carcasa becului, asigurându-vă că se cuplează
corect.
Portierele din spate
1. Introduceţi şurubelniţa aşa cum este indicat prin săgeţi, apăsaţi
stânga şi eliberaţi carcasa
becului.
2. Apăsaţi uşor becul către clema elastică şi scoateţi becul.
3. Înlocuiţi becul.
4. Montaţi carcasa becului, asigurându-vă că se cuplează
corect.
Luminile interioare
Plafoniera din faţă şi din spate
1. Scoateţi lentila folosind o şurubelniţă cu lamă plată.
2. Deschideţi capacul din spate. 3. Înlocuiţi becul.
4. Închideţi capacul din spate.
5. Montaţi la loc lentilele.

Îngrijirea autovehiculului149
Plafoniera faţă, lămpile delectură
1. Scoateţi lentila folosind o şurubelniţă cu lamă plată.
2. Deschideţi capacul din spate. 3. Înlocuiţi becurile.
4. Închideţi capacul din spate.
5. Montaţi la loc lentilele.
Plafoniera spate demontabilă
1. Apăsaţi butonul din partea superioară a ansamblului lămpii
pentru a îl elibera.
2. Scoateţi ansamblul lămpii din punctele prezentate în ilustraţie.
3. Schimbaţi becul, asigurându-vă că se cuplează corect.
4. Montaţi la loc ansamblul lămpii.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.

150Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
■ în partea din dreapta a compartimentului motor, lângă
baterie
■ sub un capac în partea inferioară a
blocului instrumentelor de bord, pe
partea şoferului
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele funcţii pot fi protejate de mai
multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se
aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,
citiţi eticheta cutiei respective.
Extractorul de siguranţe
Folosiţi un extractor de siguranţe
pentru a scoate siguranţele.
