OPEL COMBO 2015 Uživatelská příručka (in Czech)

Péče o vozidlo139

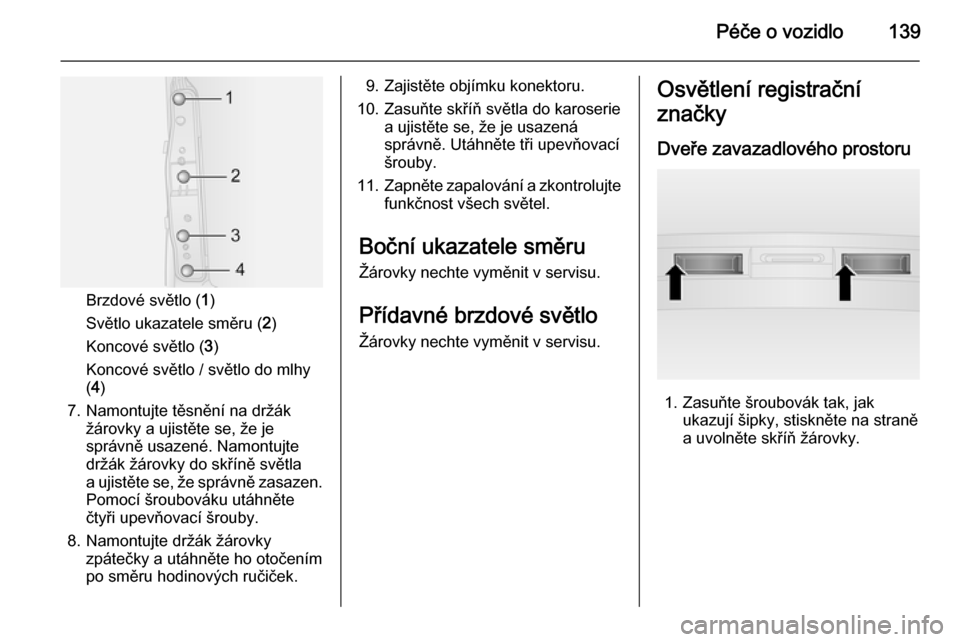

Brzdové světlo (1)
Světlo ukazatele směru ( 2)
Koncové světlo ( 3)
Koncové světlo / světlo do mlhy ( 4 )
7. Namontujte těsnění na držák žárovky a ujistěte se, že je
správně usazené. Namontujte
držák žárovky do skříně světla
a ujistěte se, že správně zasazen. Pomocí šroubováku utáhněte
čtyři upevňovací šrouby.
8. Namontujte držák žárovky zpátečky a utáhněte ho otočením
po směru hodinových ručiček.
9. Zajistěte objímku konektoru.
10. Zasuňte skříň světla do karoserie a ujistěte se, že je usazená
správně. Utáhněte tři upevňovací
šrouby.
11. Zapněte zapalování a zkontrolujte
funkčnost všech světel.
Boční ukazatele směru Žárovky nechte vyměnit v servisu.
Přídavné brzdové světlo

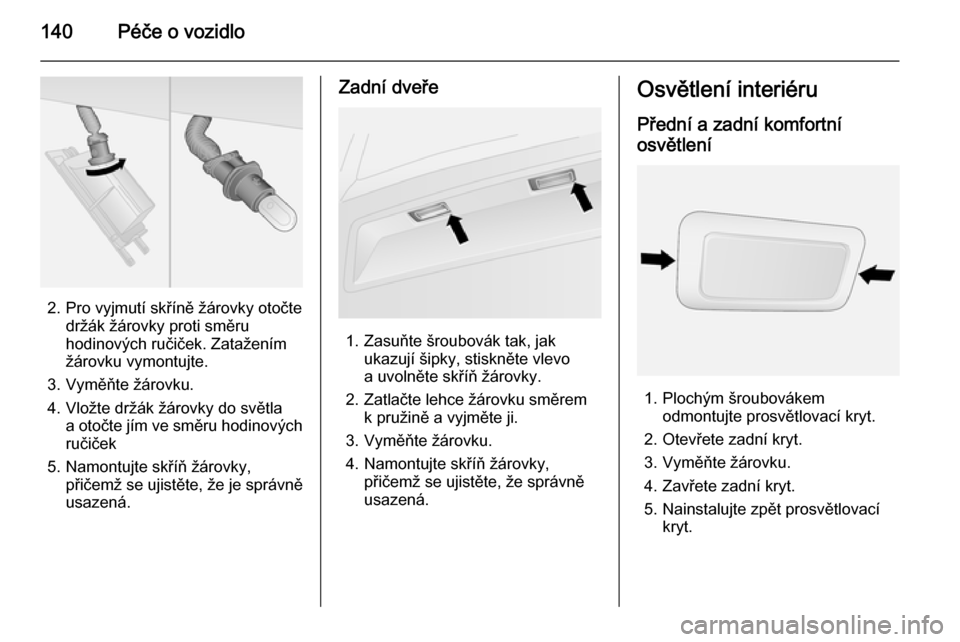

Žárovky nechte vyměnit v servisu.Osvětlení registrační
značky
Dveře zavazadlového prostoru
1. Zasuňte šroubovák tak, jak ukazují šipky, stiskněte na straně
a uvolněte skříň žárovky.

140Péče o vozidlo
2. Pro vyjmutí skříně žárovky otočtedržák žárovky proti směru
hodinových ručiček. Zatažením
žárovku vymontujte.
3. Vyměňte žárovku.
4. Vložte držák žárovky do světla a otočte jím ve směru hodinovýchručiček
5. Namontujte skříň žárovky, přičemž se ujistěte, že je správně
usazená.
Zadní dveře
1. Zasuňte šroubovák tak, jak ukazují šipky, stiskněte vlevo
a uvolněte skříň žárovky.
2. Zatlačte lehce žárovku směrem k pružině a vyjměte ji.
3. Vyměňte žárovku.
4. Namontujte skříň žárovky, přičemž se ujistěte, že správně
usazená.

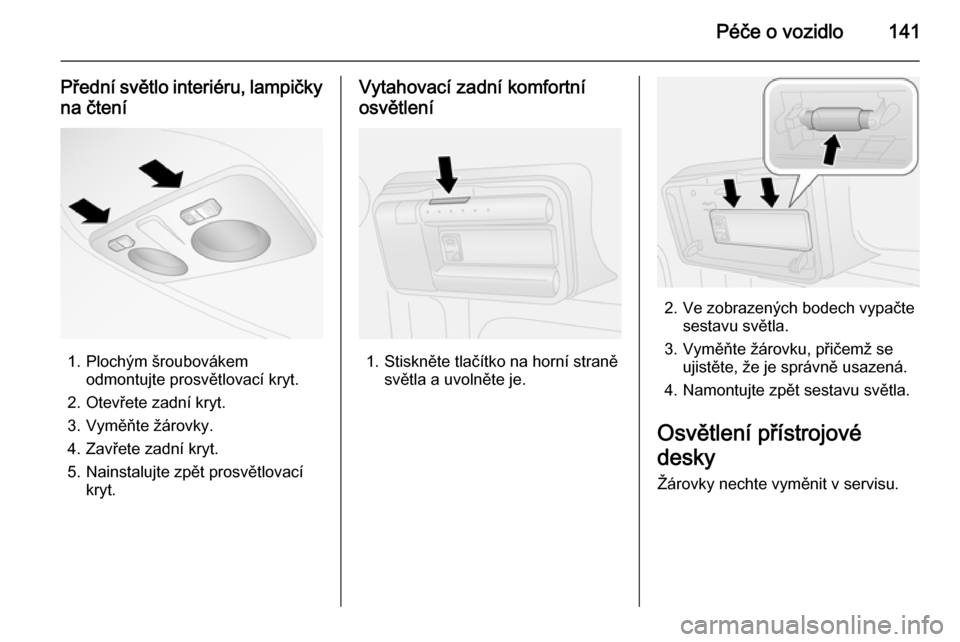

Osvětlení interiéru
Přední a zadní komfortní
osvětlení
1. Plochým šroubovákem odmontujte prosvětlovací kryt.
2. Otevřete zadní kryt.
3. Vyměňte žárovku.
4. Zavřete zadní kryt.
5. Nainstalujte zpět prosvětlovací kryt.

Péče o vozidlo141
Přední světlo interiéru, lampičkyna čtení
1. Plochým šroubovákem odmontujte prosvětlovací kryt.
2. Otevřete zadní kryt.
3. Vyměňte žárovky.
4. Zavřete zadní kryt.
5. Nainstalujte zpět prosvětlovací kryt.
Vytahovací zadní komfortní
osvětlení
1. Stiskněte tlačítko na horní straně světla a uvolněte je.
2. Ve zobrazených bodech vypačtesestavu světla.
3. Vyměňte žárovku, přičemž se ujistěte, že je správně usazená.
4. Namontujte zpět sestavu světla.
Osvětlení přístrojové
desky Žárovky nechte vyměnit v servisu.

142Péče o vozidloElektrická soustavaPojistky
Údaje na náhradní pojistce se musí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
■ Na pravé straně motorového prostoru, vedle baterie
■ za krytem ve spodní části přístrojového panelu na straně
řidiče
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.Poznámky
Ne všechna označení v pojistkové
skříňce v této příručce se musí
vztahovat na Vaše vozidlo.
Pokud kontrolujete pojistkovou
skříňku, orientujte se podle nálepky
pojistkové skříňky.
Pinzeta na pojistky
Pro vytažení pojistek použijte pinzetu na pojistky.

Péče o vozidlo143
Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříň se nachází vedle
baterie na pravé straně motorového
prostoru.
Chcete-li sundat ochranný kryt
a zpřístupnit pojistky, odšroubujte dva šroubky (viz vyobrazení).

144Péče o vozidlo
Č.ObvodF09Spínač zadních dveříchF10HoukačkaF14Dálková světlaF15Topení PTCIF19Systém klimatizaceF20Vyhřívání zadního oknaF21Palivové čerpadloF30Světla do mlhyF84Systém CNGF85Napájecí zásuvkyF86Zapalovač cigaret, vyhřívaná
sedadlaF87Systém Stop–startF88Vyhřívání zrcátek
Po výměně vadných pojistek znovu
připevněte kryt pojistkové skříňky.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

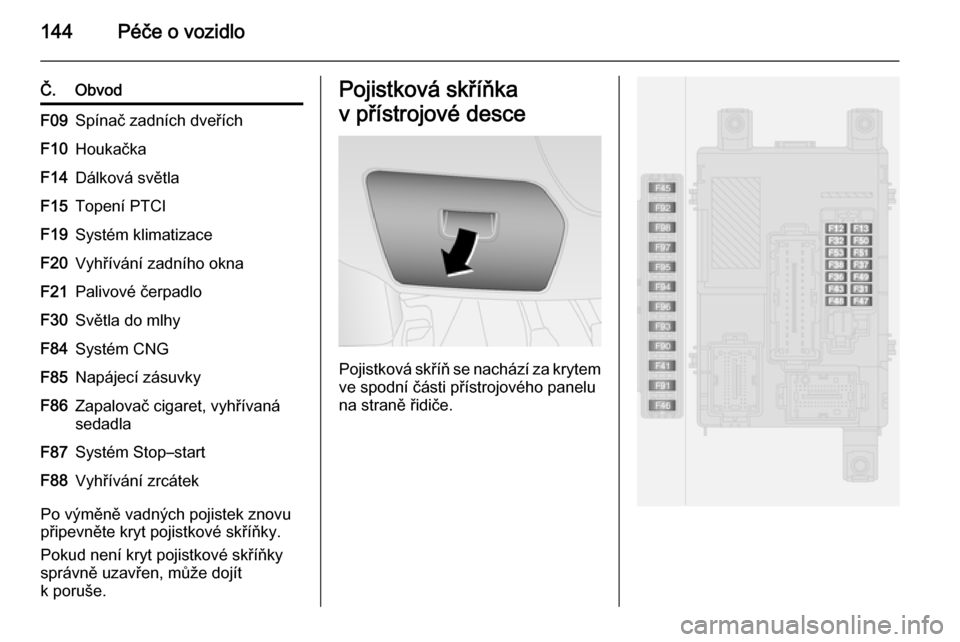

Pojistková skříňka
v přístrojové desce
Pojistková skříň se nachází za krytem ve spodní části přístrojového panelu
na straně řidiče.

Péče o vozidlo145
Č.ObvodF12Pravé potkávací světloF13Levé potkávací světlo, nasta‐
vení sklonu světlometůF31Relé v pojistkové skříňce, relé
řídicí jednotky karoserieF32Osvětlení nástupního prostoruF36Diagnostický konektor, klimati‐
zace, informační systémF37Přístrojová deska, brzdová
soustavaF38Centrální zamykáníF43Systém ostřikovačů čelního
sklaF47Elektrické ovládání okenF48Elektrické ovládání okenF49Vnější zrcátka, informační
systém, parkovací asistentF51Informační systém, brzdový
systém, spojkaČ.ObvodF53Přístrojová deskaF94Napájecí zásuvka zavazadlo‐
vého prostoruF95Zapalovač cigaret, napájecí
zásuvkaF96Zapalovač cigaret, napájecí
zásuvkaF97Vyhřívání předního sedadlaF98Vyhřívání předního sedadlaNářadí vozidla
Nářadí

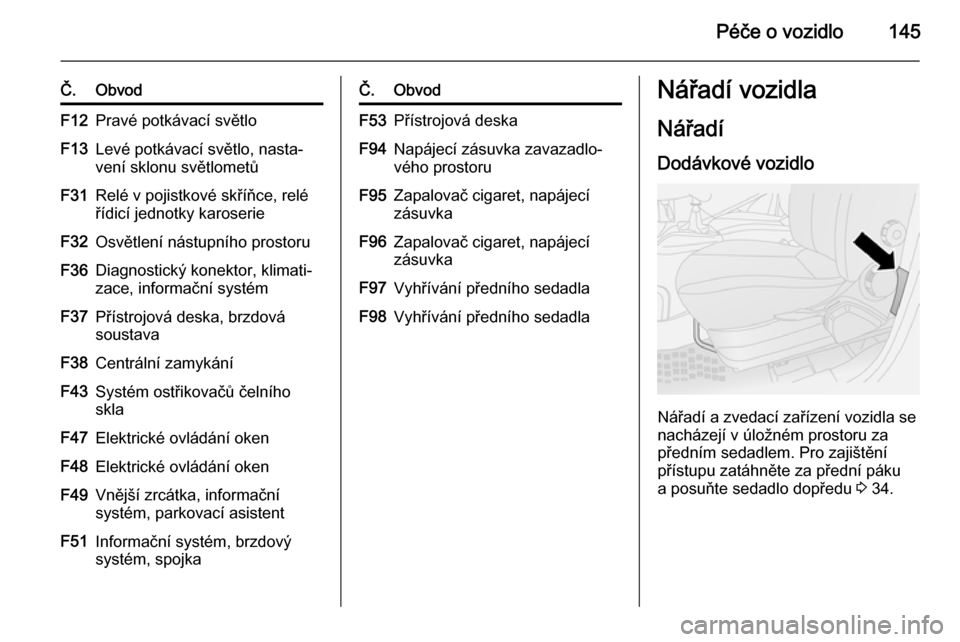

Dodávkové vozidlo
Nářadí a zvedací zařízení vozidla se
nacházejí v úložném prostoru za
předním sedadlem. Pro zajištění
přístupu zatáhněte za přední páku
a posuňte sedadlo dopředu 3 34.

146Péče o vozidlo

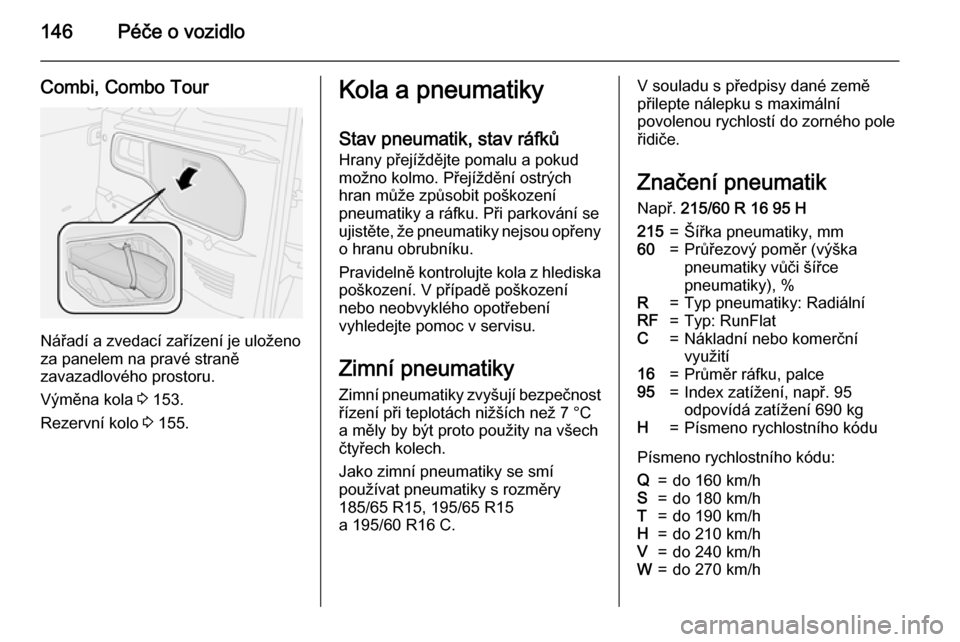

Combi, Combo Tour
Nářadí a zvedací zařízení je uloženo
za panelem na pravé straně
zavazadlového prostoru.
Výměna kola 3 153.
Rezervní kolo 3 155.
Kola a pneumatiky
Stav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte kola z hlediska poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C
a měly by být proto použity na všech
čtyřech kolech.
Jako zimní pneumatiky se smí
používat pneumatiky s rozměry
185/65 R15, 195/65 R15
a 195/60 R16 C.V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatikNapř. 215/60 R 16 95 H215=Šířka pneumatiky, mm60=Průřezový poměr (výška
pneumatiky vůči šířce
pneumatiky), %R=Typ pneumatiky: RadiálníRF=Typ: RunFlatC=Nákladní nebo komerční
využití16=Průměr ráfku, palce95=Index zatížení, např. 95
odpovídá zatížení 690 kgH=Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h

Péče o vozidlo147
Směrové pneumatikySměrové pneumatiky musíte nasadittak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu
v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
Odšroubujte čepičku ventilku. Tlak vzduchu v pneumatikách
3 176.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na hodnotu udávanou pro maximální
zatížení vozidla.Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
1. Identifikujte identifikační kód motoru. Údaje o motoru 3 170.
2. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 176.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správné tlaky huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Systém monitorování tlaku
vzduchu v pneumatikách Systém sledování tlaku vzduchu
v pneumatikách (TPMS) kontroluje
tlak vzduchu v pneumatikách pomocí
snímačů a rádiové technologie.
Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.

148Péče o vozidlo
Systém TMPS sleduje tlak vzduchu
v pneumatikách vozidla a informace
o tlaku vzduchu předává do
přijímače, který je nainstalován ve
vozidle.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí
mít předepsaný tlak.
Tabulka tlaků v pneumatikách
3 176.
Poznámky
V zemích, v nichž je systém pro
sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.Nízký tlak vzduchu
v pneumatikách

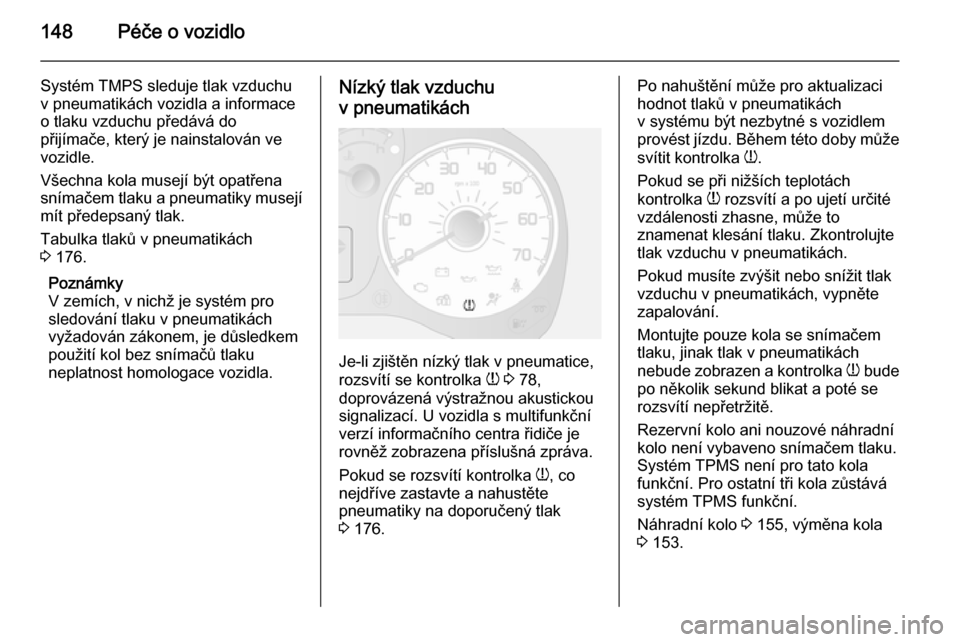

Je-li zjištěn nízký tlak v pneumatice,
rozsvítí se kontrolka w 3 78,
doprovázená výstražnou akustickou
signalizací. U vozidla s multifunkční
verzí informačního centra řidiče je
rovněž zobrazena příslušná zpráva.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 176.
Po nahuštění může pro aktualizaci
hodnot tlaků v pneumatikách
v systému být nezbytné s vozidlem provést jízdu. Během této doby může
svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to znamenat klesání tlaku. Zkontrolujte
tlak vzduchu v pneumatikách.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola se snímačem tlaku, jinak tlak v pneumatikách
nebude zobrazen a kontrolka w bude
po několik sekund blikat a poté se rozsvítí nepřetržitě.
Rezervní kolo ani nouzové náhradní kolo není vybaveno snímačem tlaku.
Systém TPMS není pro tato kola
funkční. Pro ostatní tři kola zůstává
systém TPMS funkční.
Náhradní kolo 3 155, výměna kola
3 153.
