OPEL COMBO 2015 Uputstvo za upotrebu (in Serbian)

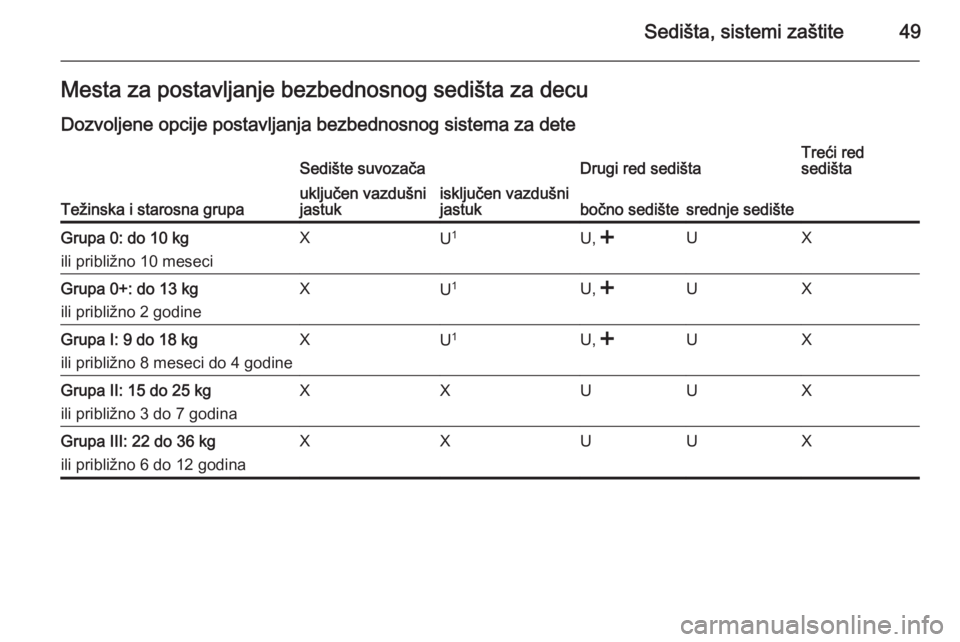

Sedišta, sistemi zaštite49Mesta za postavljanje bezbednosnog sedišta za decuDozvoljene opcije postavljanja bezbednosnog sistema za dete
Težinska i starosna grupa
Sedište suvozačaDrugi red sedištaTreći red
sedištauključen vazdušni
jastukisključen vazdušni
jastukbočno sedištesrednje sedišteGrupa 0: do 10 kg
ili približno 10 meseciXU 1U,
ili približno 2 godineXU 1U,
ili približno 8 meseci do 4 godineXU 1U,
ili približno 3 do 7 godinaXXUUXGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXUUX

50Sedišta, sistemi zaštite

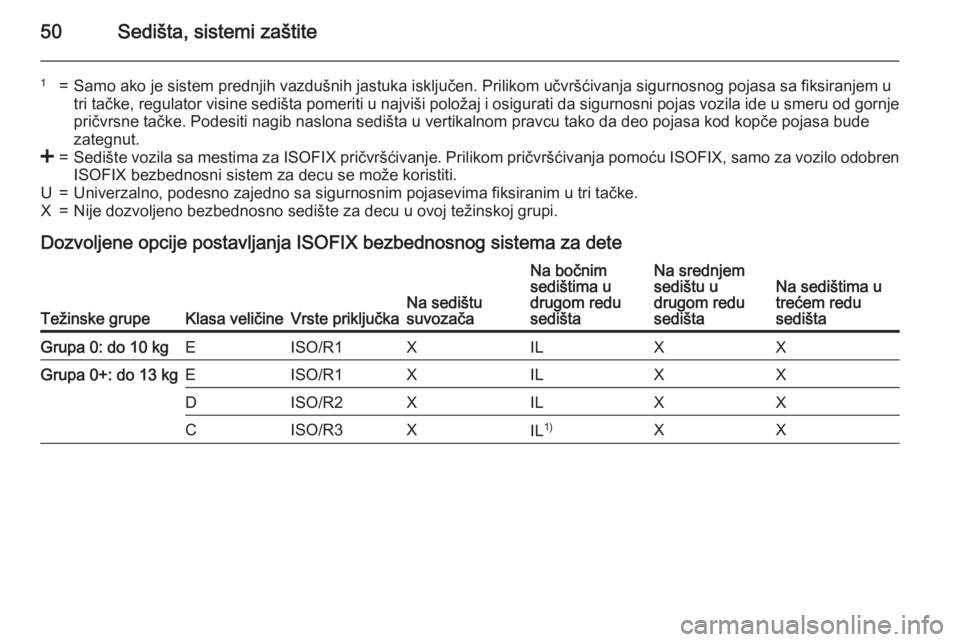

1=Samo ako je sistem prednjih vazdušnih jastuka isključen. Prilikom učvršćivanja sigurnosnog pojasa sa fiksiranjem u
tri tačke, regulator visine sedišta pomeriti u najviši položaj i osigurati da sigurnosni pojas vozila ide u smeru od gornje pričvrsne tačke. Podesiti nagib naslona sedišta u vertikalnom pravcu tako da deo pojasa kod kopče pojasa bude
zategnut.<=Sedište vozila sa mestima za ISOFIX pričvršćivanje. Prilikom pričvršćivanja pomoću ISOFIX, samo za vozilo odobren
ISOFIX bezbednosni sistem za decu se može koristiti.U=Univerzalno, podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačke.X=Nije dozvoljeno bezbednosno sedište za decu u ovoj težinskoj grupi.
Dozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete
Težinske grupeKlasa veličineVrste priključkaNa sedištu
suvozača
Na bočnim
sedištima u
drugom redu
sedištaNa srednjem
sedištu u
drugom redu
sedištaNa sedištima u
trećem redu
sedištaGrupa 0: do 10 kgEISO/R1XILXXGrupa 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XX

Sedišta, sistemi zaštite51

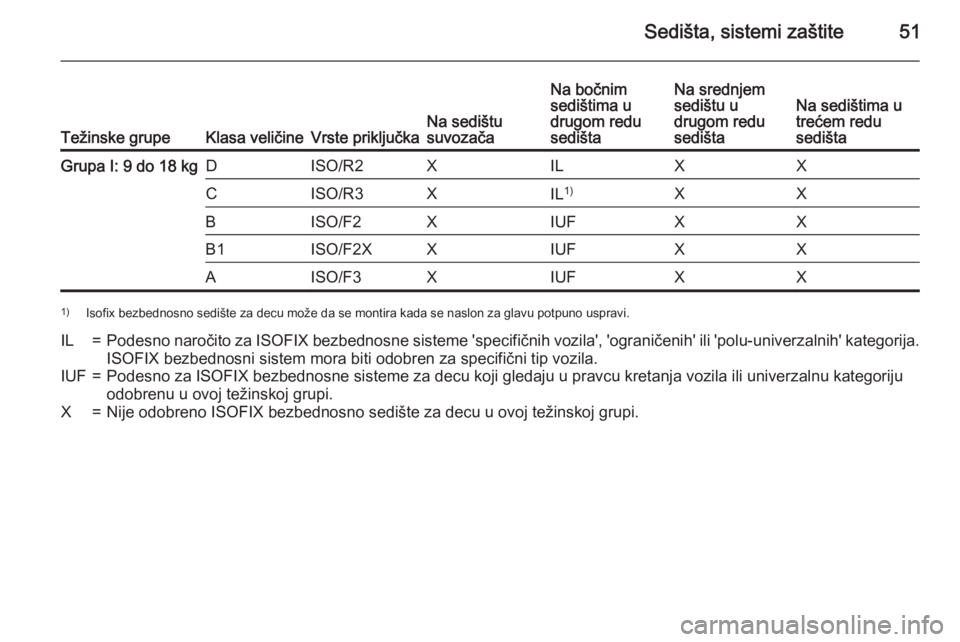

Težinske grupeKlasa veličineVrste priključkaNa sedištu
suvozača
Na bočnim
sedištima u
drugom redu
sedištaNa srednjem
sedištu u
drugom redu
sedištaNa sedištima u
trećem redu
sedištaGrupa I: 9 do 18 kgDISO/R2XILXXCISO/R3XIL 1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
Isofix bezbednosno sedište za decu može da se montira kada se naslon za glavu potpuno uspravi.IL=Podesno naročito za ISOFIX bezbednosne sisteme 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF=Podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupi.X=Nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi.

52Sedišta, sistemi zaštite

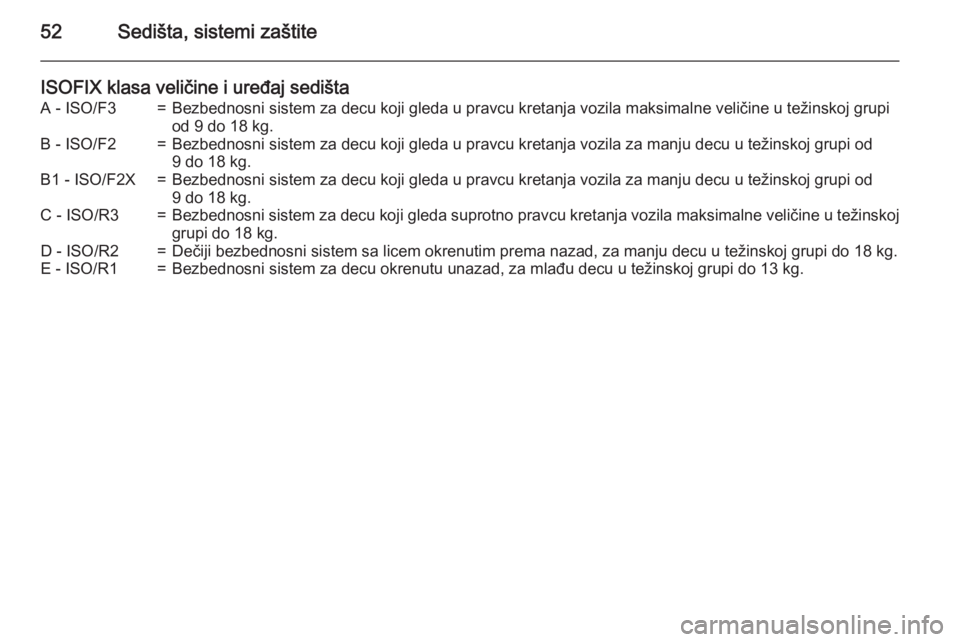

ISOFIX klasa veličine i uređaj sedištaA - ISO/F3=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi
od 9 do 18 kg.B - ISO/F2=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kg.B1 - ISO/F2X=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kg.C - ISO/R3=Bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila maksimalne veličine u težinskoj grupi do 18 kg.D - ISO/R2=Dečiji bezbednosni sistem sa licem okrenutim prema nazad, za manju decu u težinskoj grupi do 18 kg.E - ISO/R1=Bezbednosni sistem za decu okrenutu unazad, za mlađu decu u težinskoj grupi do 13 kg.

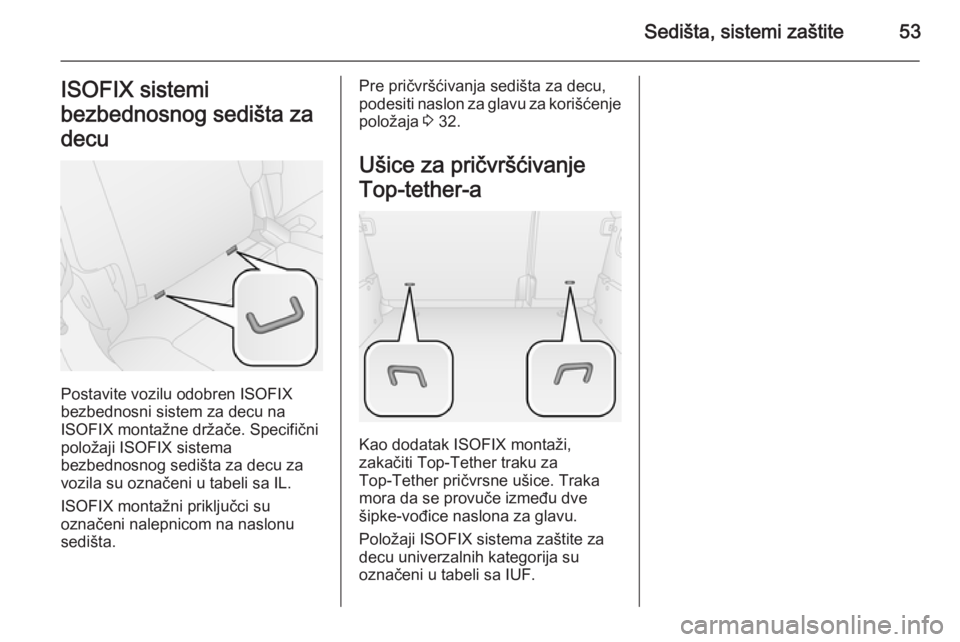

Sedišta, sistemi zaštite53ISOFIX sistemi
bezbednosnog sedišta za
decu
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX sistema
bezbednosnog sedišta za decu za
vozila su označeni u tabeli sa IL.
ISOFIX montažni priključci su
označeni nalepnicom na naslonu
sedišta.
Pre pričvršćivanja sedišta za decu,
podesiti naslon za glavu za korišćenje položaja 3 32.
Ušice za pričvršćivanje
Top‑tether-a
Kao dodatak ISOFIX montaži,
zakačiti Top-Tether traku za
Top-Tether pričvrsne ušice. Traka
mora da se provuče između dve
šipke-vođice naslona za glavu.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF.

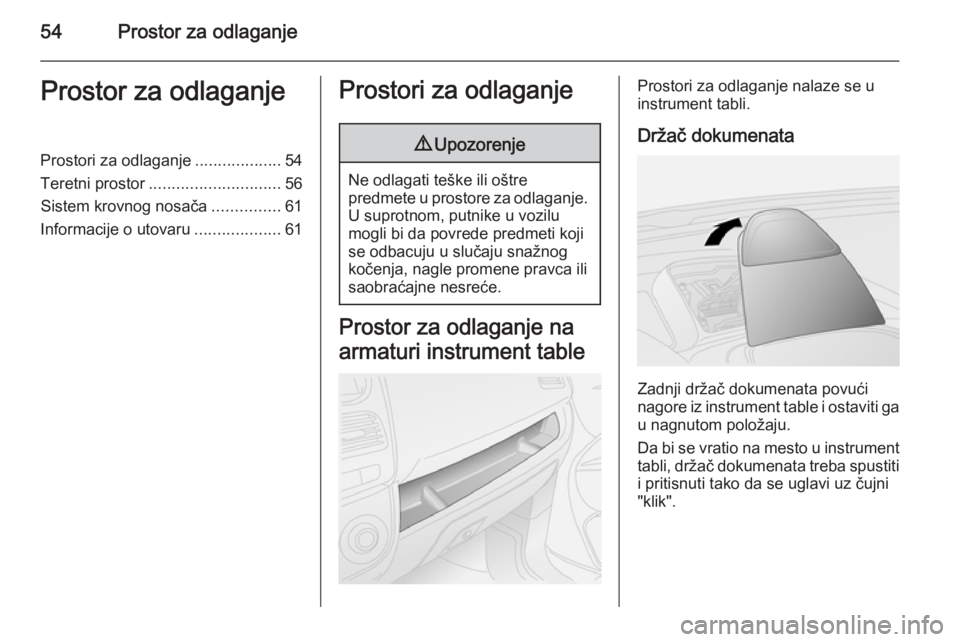

54Prostor za odlaganjeProstor za odlaganjeProstori za odlaganje...................54
Teretni prostor ............................. 56
Sistem krovnog nosača ...............61
Informacije o utovaru ...................61Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji se odbacuju u slučaju snažnogkočenja, nagle promene pravca ili
saobraćajne nesreće.
Prostor za odlaganje na
armaturi instrument table
Prostori za odlaganje nalaze se u
instrument tabli.
Držač dokumenata
Zadnji držač dokumenata povući
nagore iz instrument table i ostaviti ga u nagnutom položaju.
Da bi se vratio na mesto u instrument
tabli, držač dokumenata treba spustiti
i pritisnuti tako da se uglavi uz čujni
"klik".

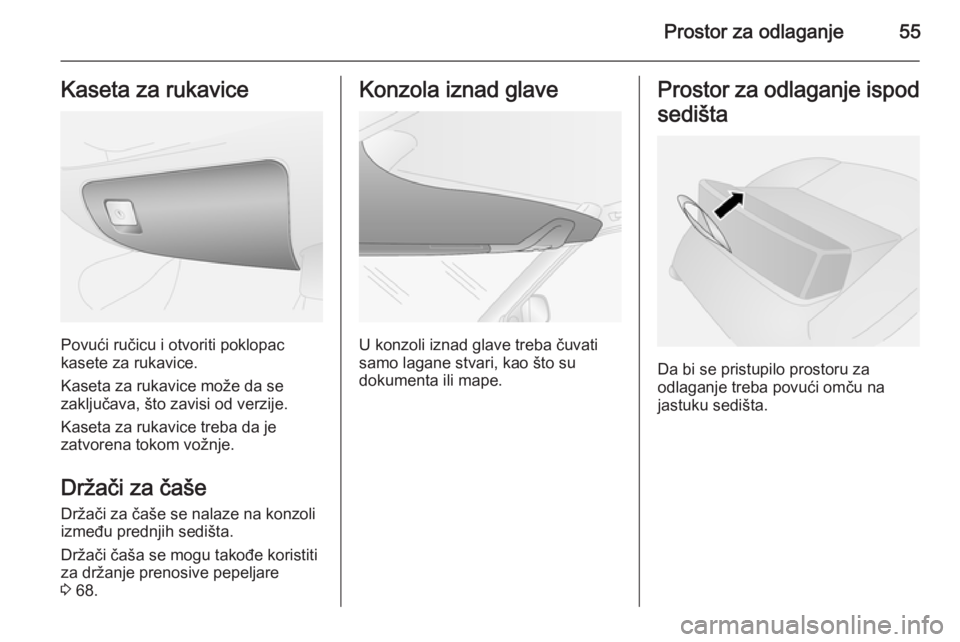

Prostor za odlaganje55Kaseta za rukavice
Povući ručicu i otvoriti poklopac
kasete za rukavice.
Kaseta za rukavice može da se
zaključava, što zavisi od verzije.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na konzoli
između prednjih sedišta.
Držači čaša se mogu takođe koristiti
za držanje prenosive pepeljare
3 68.
Konzola iznad glave
U konzoli iznad glave treba čuvati
samo lagane stvari, kao što su
dokumenta ili mape.
Prostor za odlaganje ispod
sedišta
Da bi se pristupilo prostoru za
odlaganje treba povući omču na
jastuku sedišta.

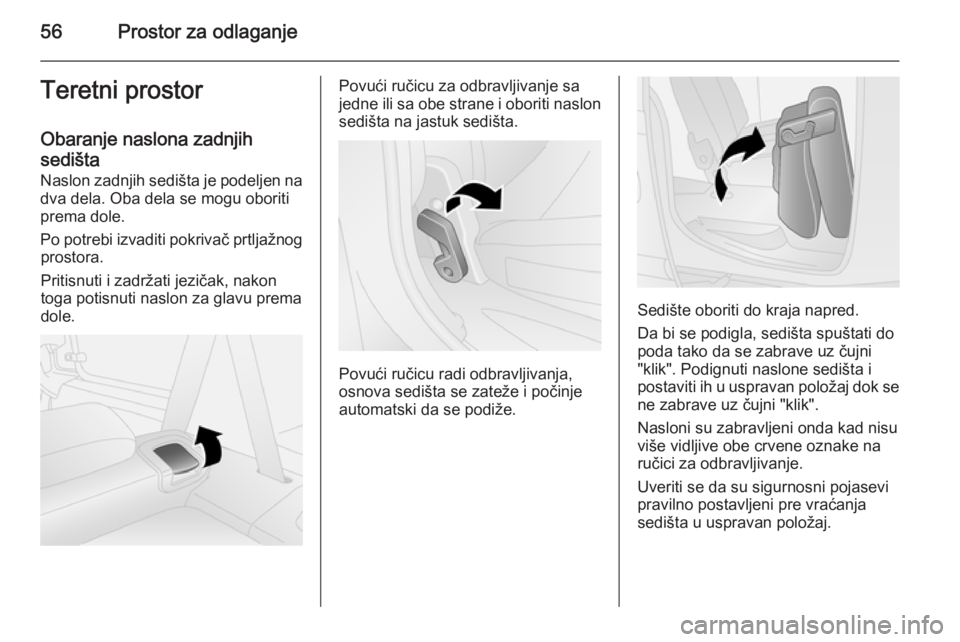

56Prostor za odlaganjeTeretni prostorObaranje naslona zadnjihsedišta
Naslon zadnjih sedišta je podeljen na
dva dela. Oba dela se mogu oboriti prema dole.
Po potrebi izvaditi pokrivač prtljažnog prostora.
Pritisnuti i zadržati jezičak, nakon
toga potisnuti naslon za glavu prema
dole.Povući ručicu za odbravljivanje sa
jedne ili sa obe strane i oboriti naslon sedišta na jastuk sedišta.
Povući ručicu radi odbravljivanja,
osnova sedišta se zateže i počinje
automatski da se podiže.
Sedište oboriti do kraja napred.
Da bi se podigla, sedišta spuštati do poda tako da se zabrave uz čujni
"klik". Podignuti naslone sedišta i
postaviti ih u uspravan položaj dok se
ne zabrave uz čujni "klik".
Nasloni su zabravljeni onda kad nisu
više vidljive obe crvene oznake na ručici za odbravljivanje.
Uveriti se da su sigurnosni pojasevi pravilno postavljeni pre vraćanja
sedišta u uspravan položaj.

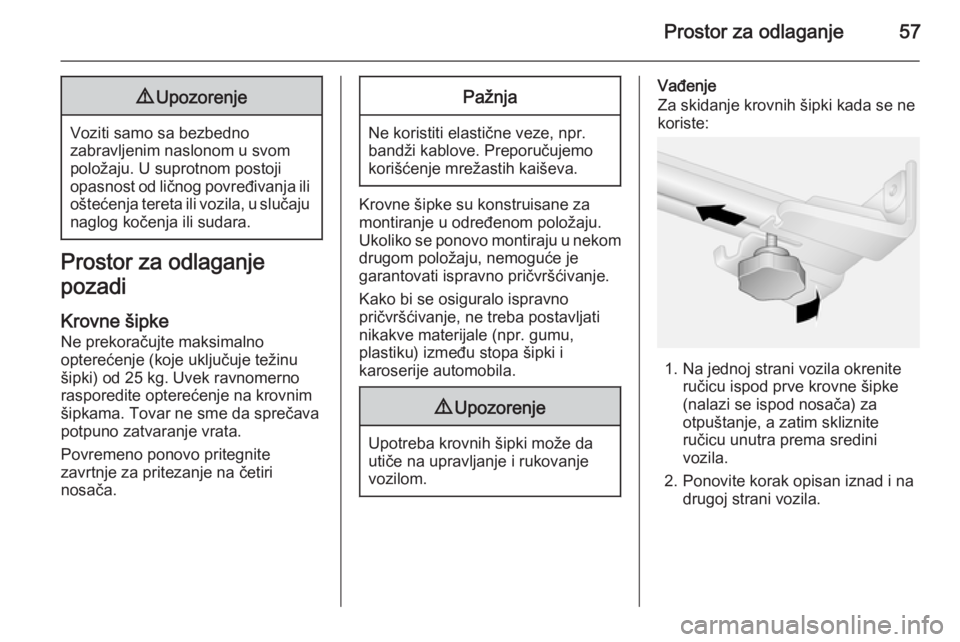

Prostor za odlaganje579Upozorenje
Voziti samo sa bezbedno
zabravljenim naslonom u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila, u slučajunaglog kočenja ili sudara.
Prostor za odlaganje
pozadi
Krovne šipke Ne prekoračujte maksimalno
opterećenje (koje uključuje težinu
šipki) od 25 kg. Uvek ravnomerno
rasporedite opterećenje na krovnim
šipkama. Tovar ne sme da sprečava
potpuno zatvaranje vrata.
Povremeno ponovo pritegnite
zavrtnje za pritezanje na četiri
nosača.
Pažnja
Ne koristiti elastične veze, npr. bandži kablove. Preporučujemo
korišćenje mrežastih kaiševa.
Krovne šipke su konstruisane za
montiranje u određenom položaju.
Ukoliko se ponovo montiraju u nekom
drugom položaju, nemoguće je
garantovati ispravno pričvršćivanje.
Kako bi se osiguralo ispravno
pričvršćivanje, ne treba postavljati
nikakve materijale (npr. gumu,
plastiku) između stopa šipki i
karoserije automobila.
9 Upozorenje
Upotreba krovnih šipki može da
utiče na upravljanje i rukovanje
vozilom.
Vađenje
Za skidanje krovnih šipki kada se ne
koriste:
1. Na jednoj strani vozila okrenite ručicu ispod prve krovne šipke
(nalazi se ispod nosača) za
otpuštanje, a zatim skliznite
ručicu unutra prema sredini
vozila.
2. Ponovite korak opisan iznad i na drugoj strani vozila.

58Prostor za odlaganje

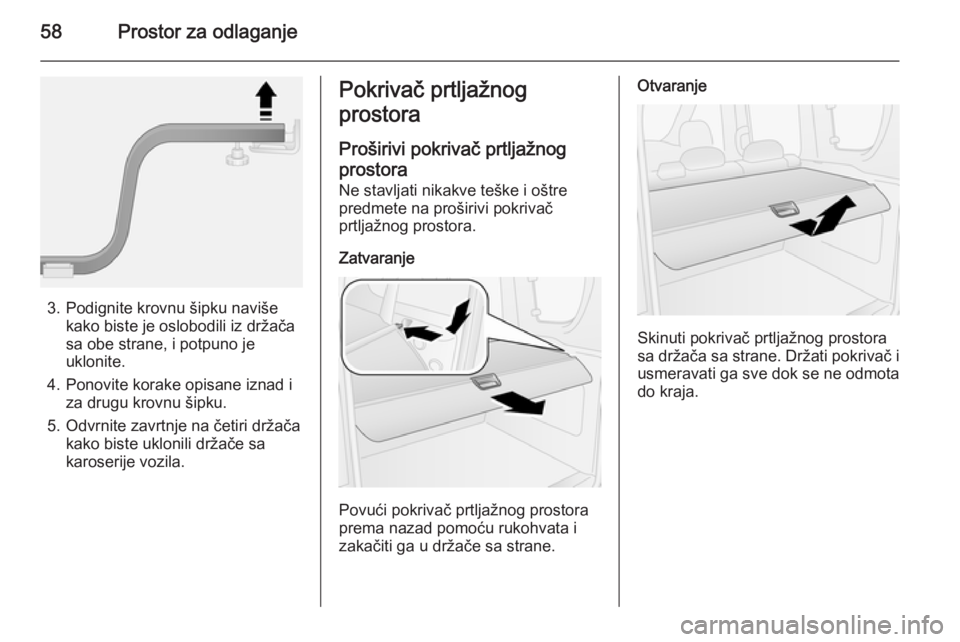

3. Podignite krovnu šipku navišekako biste je oslobodili iz držača
sa obe strane, i potpuno je uklonite.
4. Ponovite korake opisane iznad i za drugu krovnu šipku.
5. Odvrnite zavrtnje na četiri držača kako biste uklonili držače sa
karoserije vozila.
Pokrivač prtljažnog
prostora
Proširivi pokrivač prtljažnog
prostora Ne stavljati nikakve teške i oštre
predmete na proširivi pokrivač
prtljažnog prostora.
Zatvaranje
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata i
zakačiti ga u držače sa strane.
Otvaranje
Skinuti pokrivač prtljažnog prostora
sa držača sa strane. Držati pokrivač i
usmeravati ga sve dok se ne odmota
do kraja.
