OPEL COMBO 2016 Instruksjonsbok

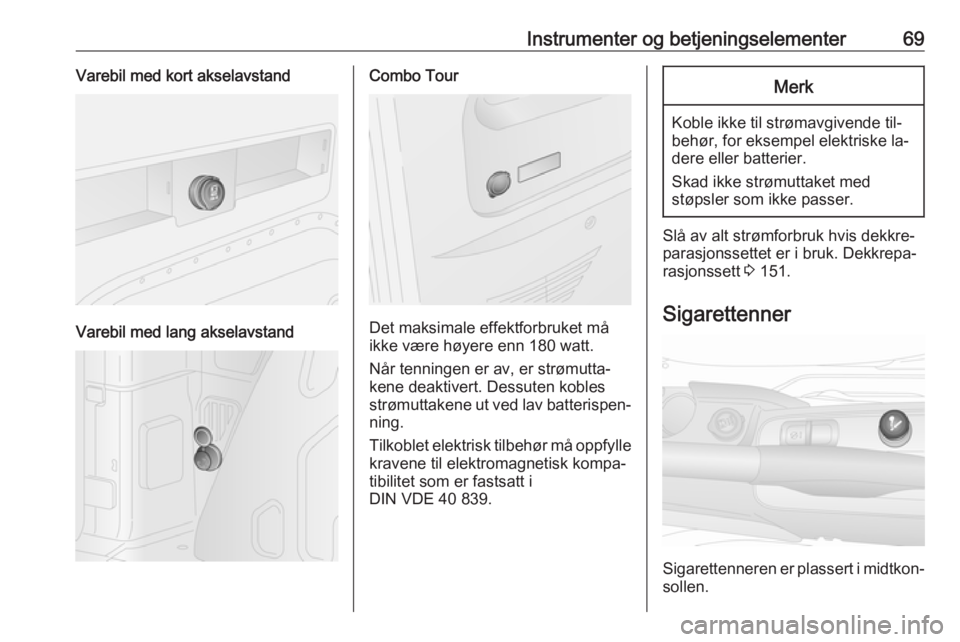

Instrumenter og betjeningselementer69Varebil med kort akselavstand
Varebil med lang akselavstand
Combo Tour
Det maksimale effektforbruket må
ikke være høyere enn 180 watt.
Når tenningen er av, er strømutta‐
kene deaktivert. Dessuten kobles
strømuttakene ut ved lav batterispen‐ ning.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Merk
Koble ikke til strømavgivende til‐
behør, for eksempel elektriske la‐
dere eller batterier.
Skad ikke strømuttaket med
støpsler som ikke passer.
Slå av alt strømforbruk hvis dekkre‐
parasjonssettet er i bruk. Dekkrepa‐
rasjonssett 3 151.
Sigarettenner
Sigarettenneren er plassert i midtkon‐ sollen.

70Instrumenter og betjeningselementerTrykk inn sigarettenneren. Den slås
automatisk av når elementet er glø‐
dende. Trekk ut sigarettenneren.
AskebegreMerk
Kun for aske, ikke for brennbart
avfall.
Det bærbare askebegeret plasseres i
koppeholderne i midtkonsollen.
Varsellys, målere og
kontrollamper
Instrumentgruppe Viserne i instrumentene dreier helt
rundt en kort stund når tenningen slås på.
Speedometer
Viser bilens hastighet.
Kilometerteller
Viser registrert avstand i km.
H kan vises på displayet helt til bilen
har kjørt 100 km.
Tripteller Viser registrert distanse siden siste
nullstilling.
Avhengig av versjonen (standard el‐
ler multifunksjonsdisplay) kan det fin‐
nes to uavhengige tripptellere, A eller
B , som viser hvor langt bilen har kjørt
siden siste nullstilling.

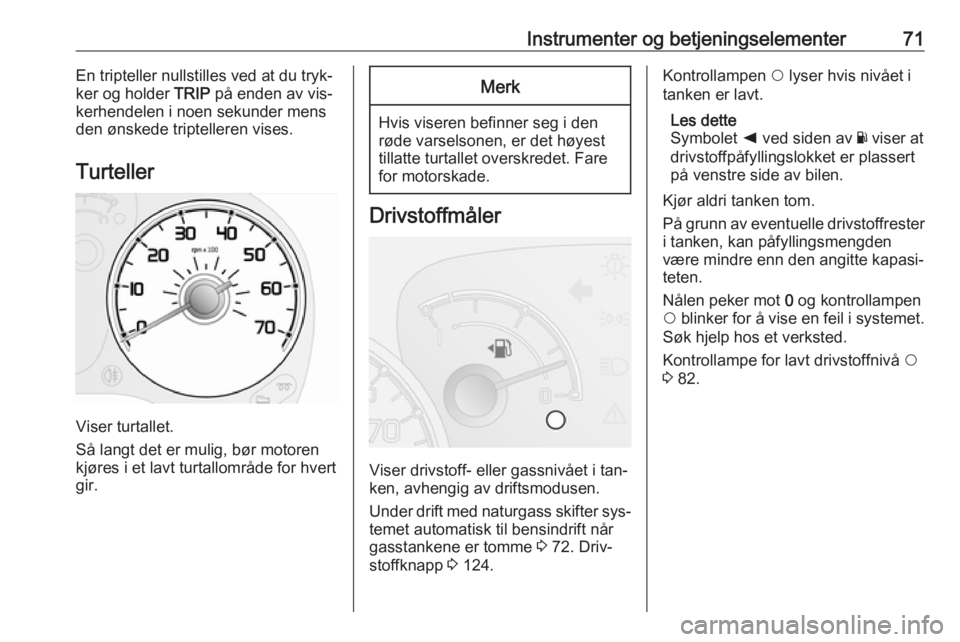

Instrumenter og betjeningselementer71En tripteller nullstilles ved at du tryk‐
ker og holder TRIP på enden av vis‐
kerhendelen i noen sekunder mens
den ønskede triptelleren vises.
Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoff- eller gassnivået i tan‐
ken, avhengig av driftsmodusen.
Under drift med naturgass skifter sys‐ temet automatisk til bensindrift når
gasstankene er tomme 3 72. Driv‐
stoffknapp 3 124.
Kontrollampen $ lyser hvis nivået i
tanken er lavt.
Les dette
Symbolet k ved siden av Y viser at
drivstoffpåfyllingslokket er plassert på venstre side av bilen.
Kjør aldri tanken tom.
På grunn av eventuelle drivstoffrester
i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.
Nålen peker mot 0 og kontrollampen
$ blinker for å vise en feil i systemet.
Søk hjelp hos et verksted.
Kontrollampe for lavt drivstoffnivå $
3 82.

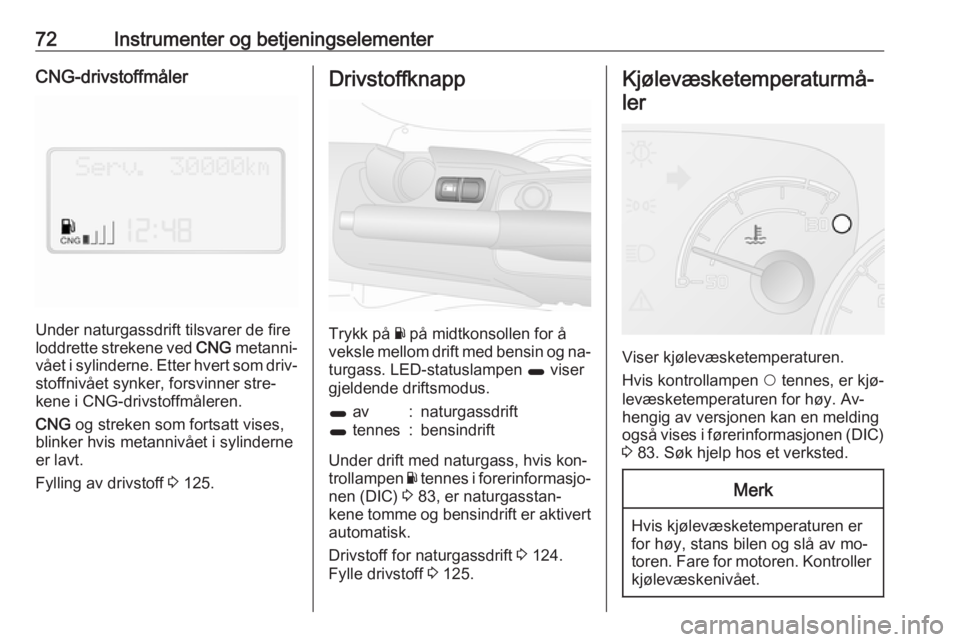

72Instrumenter og betjeningselementerCNG-drivstoffmåler
Under naturgassdrift tilsvarer de fire
loddrette strekene ved CNG metanni‐
vået i sylinderne. Etter hvert som driv‐
stoffnivået synker, forsvinner stre‐
kene i CNG-drivstoffmåleren.
CNG og streken som fortsatt vises,
blinker hvis metannivået i sylinderne
er lavt.
Fylling av drivstoff 3 125.
Drivstoffknapp
Trykk på Y på midtkonsollen for å
veksle mellom drift med bensin og na‐ turgass. LED-statuslampen 1 viser
gjeldende driftsmodus.
1 av:naturgassdrift1 tennes:bensindrift
Under drift med naturgass, hvis kon‐
trollampen Y tennes i forerinformasjo‐
nen (DIC) 3 83, er naturgasstan‐
kene tomme og bensindrift er aktivert
automatisk.
Drivstoff for naturgassdrift 3 124.
Fylle drivstoff 3 125.
Kjølevæsketemperaturmå‐
ler
Viser kjølevæsketemperaturen.
Hvis kontrollampen $ tennes, er kjø‐
levæsketemperaturen for høy. Av‐ hengig av versjonen kan en meldingogså vises i førerinformasjonen (DIC) 3 83. Søk hjelp hos et verksted.
Merk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.

Instrumenter og betjeningselementer73Servicedisplay
Servicedisplay er tilgjengelig i biler
med multifunksjonsversjonen av fø‐
rerinformasjonen (DIC) 3 83.
Når tenningen slås på, vises gjenvæ‐
rende kjørelengde før neste service
kortvarig. Intervallene mellom når det indikeres service kan variere betyde‐
lig på grunnlag av kjøreforholdene.
Når gjenværende avstand til neste
service er mindre enn 2000 km, vises Serv. i førerinformasjonen (DIC). Ser‐
vicepåminnelsen gjentas etter hver
ekstra 200 km og blir hyppigere når
gjenværende avstand er under
200 km.
Bilen må til service. Søk hjelp hos et
verksted.
Kjørelengden som gjenstår før neste service kan også vises i førerinforma‐ sjonen (DIC) ved at du velger
SERVICE fra innstillingsmenyen
3 83.
Tilbakestilling av servicedisplayet Etter service må servicedisplayet
nullstilles av et verksted.
Serviceinformasjon 3 163.
GirdisplayGirdisplayet viser innstilling og aktuelt
gir for den automatiserte manuelle
girkassen.
Automatisert manuelt gir 3 113.
Kontrollamper
Kontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Stillingen til kontrollampene kan va‐
riere, avhengig av ustyret.
Når tenningen slås på, lyser de fleste
kontrollampene en kort stund som en funksjonstest.
Fargene på kontrollampen betyr:rødt:fare, viktig påminnelsegul:advarsel, merknad, feilgrønn:innkoblingsbekreftelseblått:innkoblingsbekreftelsehvit:innkoblingsbekreftelse

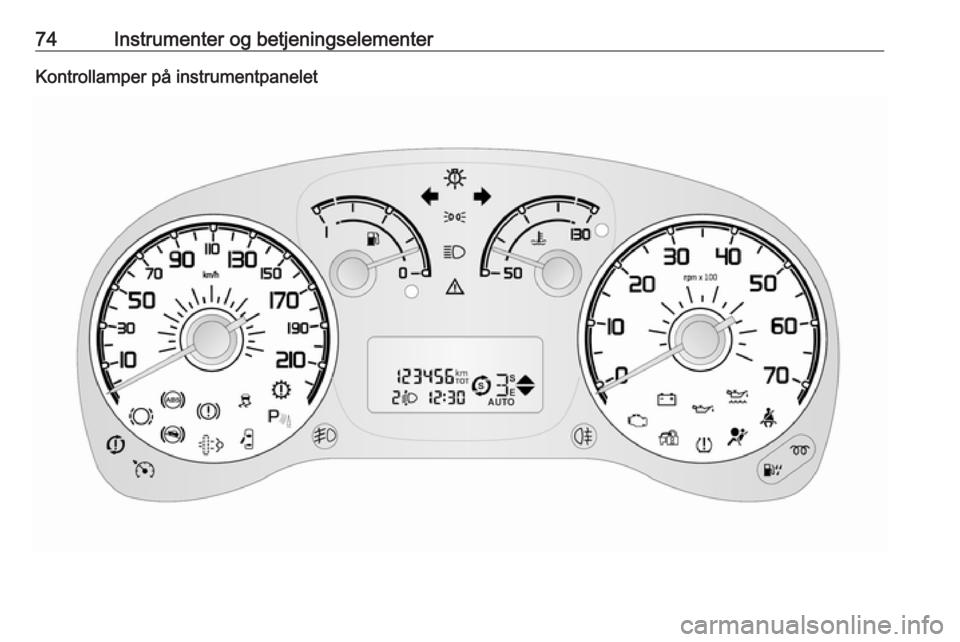

74Instrumenter og betjeningselementerKontrollamper på instrumentpanelet

Instrumenter og betjeningselementer75Kontrollampe i takkonsollen
Deaktivering av kollisjonspute 3 48,
3 77.
Oversikt
9Generell advarsel 3 75OBlinklys 3 76XBeltepåminnelse 3 76vKollisjonspute og beltestram‐
mere 3 76*Deaktivering av kollisjonspute
3 77pLadesystem 3 77ZFeilindikeringslampe 3 77RBremsesystem 3 77FSlitasje på bremseklosser
3 78uBlokkeringsfrie bremser
(ABS) 3 78sGir 3 78[ ÒOppgiring 3 78ZBakkestartstøtte 3 78rParkeringsradar med ultralyd
3 79RElektronisk stabilitetskontroll
3 79$Motorens kjølevæsketempe‐
ratur 3 79!Forvarming 3 80%Dieselpartikkelfilter 3 80wDekktrykkovervåkingssystem
3 80IMotoroljetrykk 3 81, Skifte
motorolje 3 81SLavt motoroljenivå 3 81$Lite drivstoff 3 82UTømme drivstoffilteret 3 82dStartsperre 3 82ÆStopp/start-system 3 828Utvendige lys 3 82µSvikt i utvendige lys 3 82CFjernlys 3 82>Tåkelys 3 83rTåkebaklys 3 83mAutomatisk hastighetskontroll
3 83(Dør åpen 3 83
Generell advarsel
9 lyser gult.
Avhengig av modellvarianten kan kontrollampen 9 lyse uavhengig av
eller samtidig med Æ 3 82, t
3 82, Z 3 78 eller r 3 79.

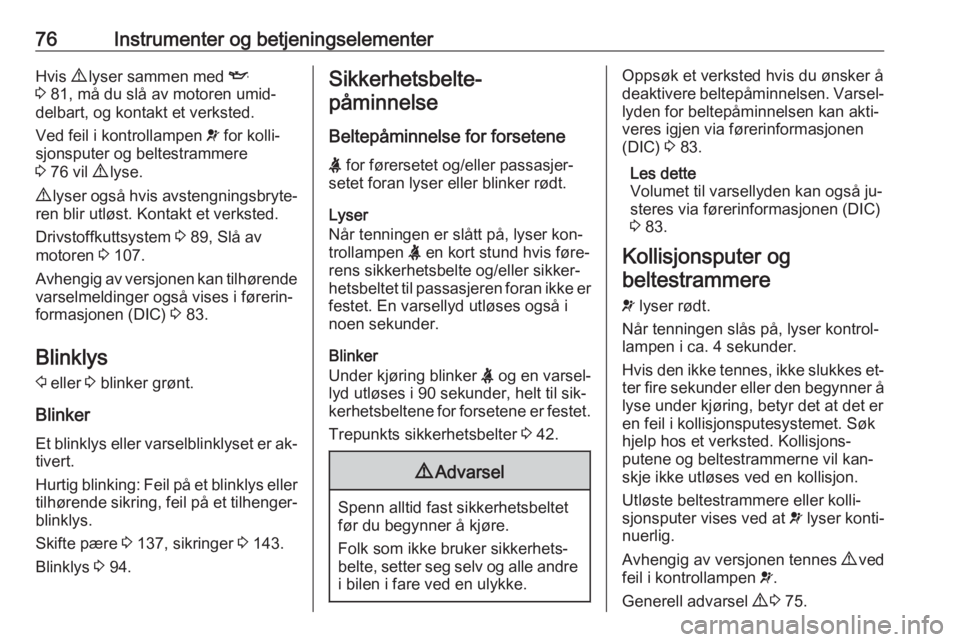

76Instrumenter og betjeningselementerHvis 9 lyser sammen med I
3 81, må du slå av motoren umid‐
delbart, og kontakt et verksted.
Ved feil i kontrollampen v for kolli‐
sjonsputer og beltestrammere
3 76 vil 9 lyse.
9 lyser også hvis avstengningsbryte‐
ren blir utløst. Kontakt et verksted.
Drivstoffkuttsystem 3 89, Slå av
motoren 3 107.
Avhengig av versjonen kan tilhørende
varselmeldinger også vises i førerin‐ formasjonen (DIC) 3 83.
Blinklys 2 eller 3 blinker grønt.
Blinker Et blinklys eller varselblinklyset er ak‐
tivert.
Hurtig blinking: Feil på et blinklys eller
tilhørende sikring, feil på et tilhenger‐ blinklys.
Skifte pære 3 137, sikringer 3 143.
Blinklys 3 94.Sikkerhetsbelte-
påminnelse
Beltepåminnelse for forsetene
X for førersetet og/eller passasjer‐
setet foran lyser eller blinker rødt.
Lyser
Når tenningen er slått på, lyser kon‐
trollampen X en kort stund hvis føre‐
rens sikkerhetsbelte og/eller sikker‐
hetsbeltet til passasjeren foran ikke er festet. En varsellyd utløses også i
noen sekunder.
Blinker
Under kjøring blinker X og en varsel‐
lyd utløses i 90 sekunder, helt til sik‐ kerhetsbeltene for forsetene er festet.
Trepunkts sikkerhetsbelter 3 42.9 Advarsel
Spenn alltid fast sikkerhetsbeltet
før du begynner å kjøre.
Folk som ikke bruker sikkerhets‐
belte, setter seg selv og alle andre i bilen i fare ved en ulykke.
Oppsøk et verksted hvis du ønsker å
deaktivere beltepåminnelsen. Varsel‐ lyden for beltepåminnelsen kan akti‐
veres igjen via førerinformasjonen
(DIC) 3 83.
Les dette
Volumet til varsellyden kan også ju‐
steres via førerinformasjonen (DIC)
3 83.
Kollisjonsputer og beltestrammere
v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder.
Hvis den ikke tennes, ikke slukkes et‐
ter fire sekunder eller den begynner å lyse under kjøring, betyr det at det er
en feil i kollisjonsputesystemet. Søk
hjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil kan‐
skje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.
Avhengig av versjonen tennes 9 ved
feil i kontrollampen v.
Generell advarsel 9 3 75.

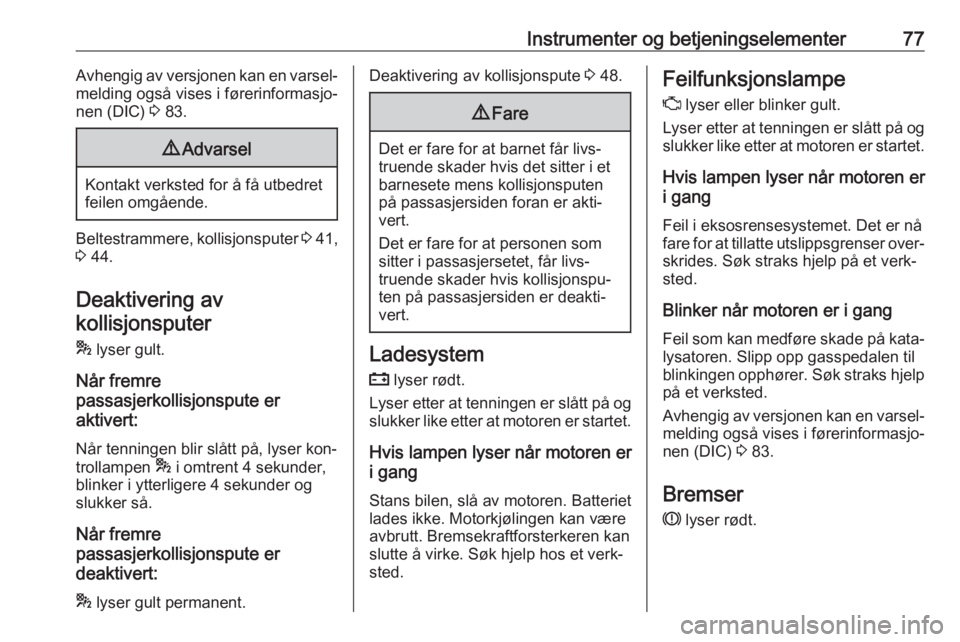

Instrumenter og betjeningselementer77Avhengig av versjonen kan en varsel‐
melding også vises i førerinformasjo‐
nen (DIC) 3 83.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 41,
3 44.
Deaktivering av kollisjonsputer
* lyser gult.
Når fremre
passasjerkollisjonspute er
aktivert:
Når tenningen blir slått på, lyser kon‐
trollampen * i omtrent 4 sekunder,
blinker i ytterligere 4 sekunder og
slukker så.
Når fremre
passasjerkollisjonspute er
deaktivert:
* lyser gult permanent.
Deaktivering av kollisjonspute 3 48.9 Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Batteriet
lades ikke. Motorkjølingen kan være
avbrutt. Bremsekraftforsterkeren kan
slutte å virke. Søk hjelp hos et verk‐
sted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nåfare for at tillatte utslippsgrenser over‐
skrides. Søk straks hjelp på et verk‐
sted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Avhengig av versjonen kan en varsel‐
melding også vises i førerinformasjo‐
nen (DIC) 3 83.
Bremser
R lyser rødt.

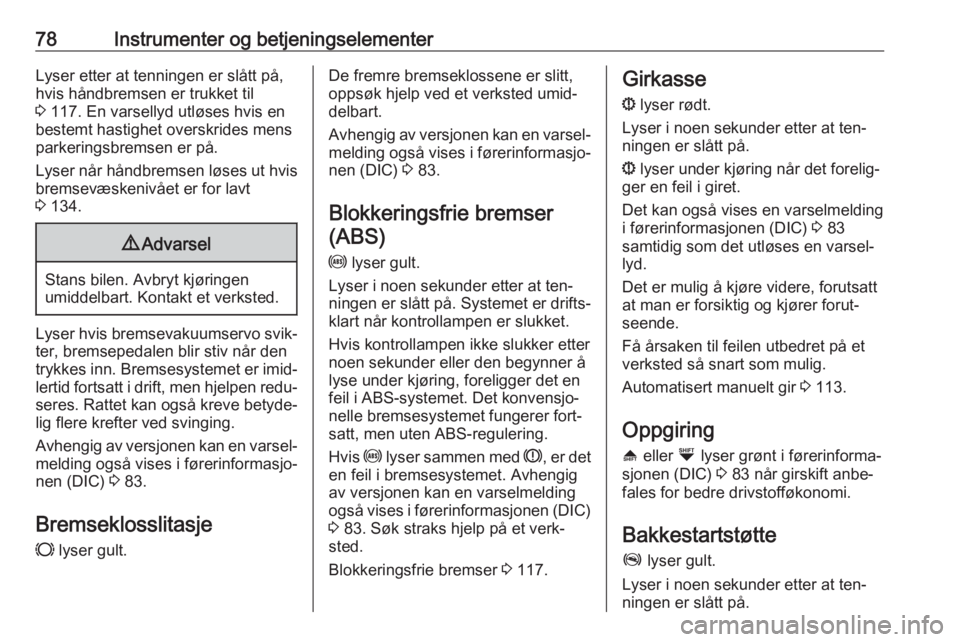

78Instrumenter og betjeningselementerLyser etter at tenningen er slått på,
hvis håndbremsen er trukket til
3 117. En varsellyd utløses hvis en
bestemt hastighet overskrides mens
parkeringsbremsen er på.
Lyser når håndbremsen løses ut hvis bremsevæskenivået er for lavt
3 134.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser hvis bremsevakuumservo svik‐ ter, bremsepedalen blir stiv når dentrykkes inn. Bremsesystemet er imid‐
lertid fortsatt i drift, men hjelpen redu‐
seres. Rattet kan også kreve betyde‐
lig flere krefter ved svinging.
Avhengig av versjonen kan en varsel‐ melding også vises i førerinformasjo‐
nen (DIC) 3 83.
Bremseklosslitasje
F lyser gult.
De fremre bremseklossene er slitt,
oppsøk hjelp ved et verksted umid‐
delbart.
Avhengig av versjonen kan en varsel‐ melding også vises i førerinformasjo‐nen (DIC) 3 83.
Blokkeringsfrie bremser (ABS)
u lyser gult.
Lyser i noen sekunder etter at ten‐ ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Hvis u lyser sammen med R, er det
en feil i bremsesystemet. Avhengig
av versjonen kan en varselmelding
også vises i førerinformasjonen (DIC)
3 83. Søk straks hjelp på et verk‐
sted.
Blokkeringsfrie bremser 3 117.Girkasse
s lyser rødt.
Lyser i noen sekunder etter at ten‐ ningen er slått på.
s lyser under kjøring når det forelig‐
ger en feil i giret.
Det kan også vises en varselmelding
i førerinformasjonen (DIC) 3 83
samtidig som det utløses en varsel‐
lyd.
Det er mulig å kjøre videre, forutsatt
at man er forsiktig og kjører forut‐
seende.
Få årsaken til feilen utbedret på et
verksted så snart som mulig.
Automatisert manuelt gir 3 113.
Oppgiring
[ eller Ò lyser grønt i førerinforma‐
sjonen (DIC) 3 83 når girskift anbe‐
fales for bedre drivstofføkonomi.
Bakkestartstøtte
Z lyser gult.
Lyser i noen sekunder etter at ten‐ ningen er slått på.
