OPEL COMBO 2016 Priručnik za vlasnika (in Croatian)

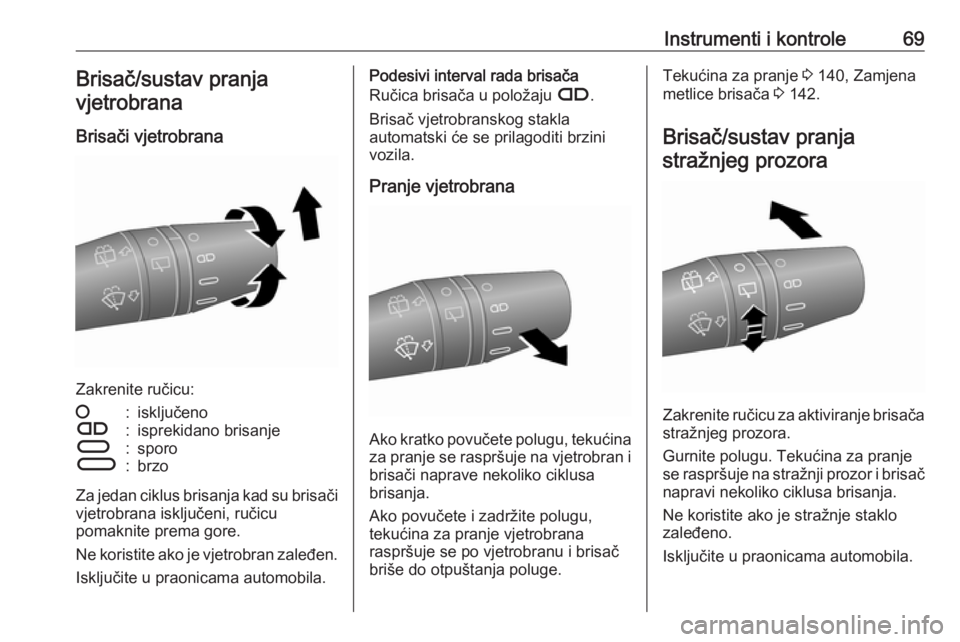

Instrumenti i kontrole69Brisač/sustav pranja
vjetrobrana
Brisači vjetrobrana
Zakrenite ručicu:
§:isključenoÇ:isprekidano brisanjeÈ:sporoÉ:brzo
Za jedan ciklus brisanja kad su brisači
vjetrobrana isključeni, ručicu
pomaknite prema gore.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Podesivi interval rada brisača
Ručica brisača u položaju Ç.
Brisač vjetrobranskog stakla automatski će se prilagoditi brzini
vozila.
Pranje vjetrobrana
Ako kratko povučete polugu, tekućinaza pranje se raspršuje na vjetrobran i
brisači naprave nekoliko ciklusa
brisanja.
Ako povučete i zadržite polugu,
tekućina za pranje vjetrobrana
raspršuje se po vjetrobranu i brisač
briše do otpuštanja poluge.
Tekućina za pranje 3 140, Zamjena
metlice brisača 3 142.
Brisač/sustav pranja stražnjeg prozora
Zakrenite ručicu za aktiviranje brisača
stražnjeg prozora.
Gurnite polugu. Tekućina za pranje
se raspršuje na stražnji prozor i brisač napravi nekoliko ciklusa brisanja.
Ne koristite ako je stražnje staklo zaleđeno.
Isključite u praonicama automobila.

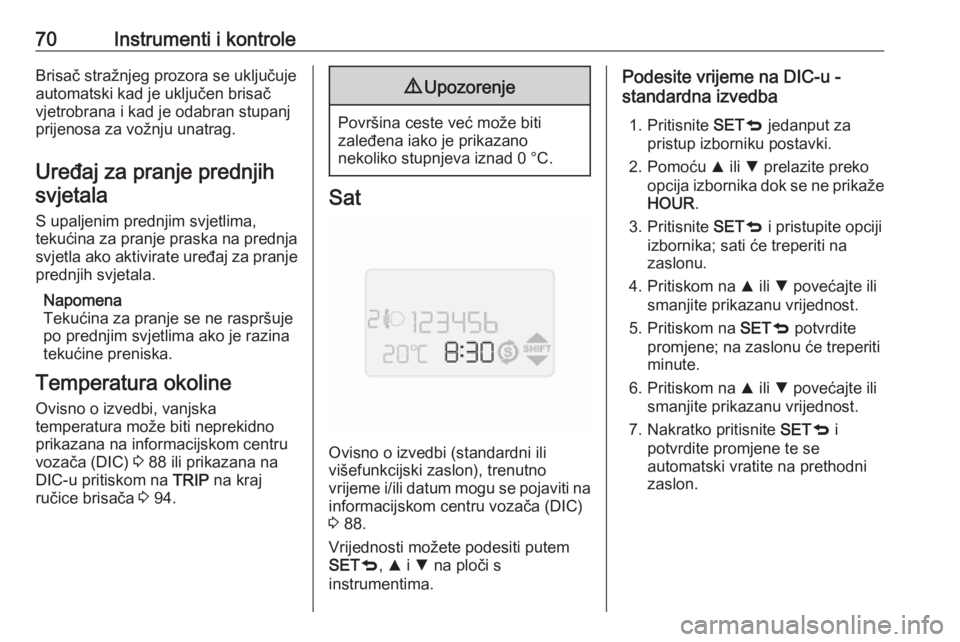

70Instrumenti i kontroleBrisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.
Uređaj za pranje prednjih svjetala
S upaljenim prednjim svjetlima,
tekućina za pranje praska na prednja svjetla ako aktivirate uređaj za pranje
prednjih svjetala.
Napomena
Tekućina za pranje se ne raspršuje
po prednjim svjetlima ako je razina
tekućine preniska.
Temperatura okoline
Ovisno o izvedbi, vanjska
temperatura može biti neprekidno
prikazana na informacijskom centru
vozača (DIC) 3 88 ili prikazana na
DIC-u pritiskom na TRIP na kraj
ručice brisača 3 94.9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Ovisno o izvedbi (standardni ili
višefunkcijski zaslon), trenutno
vrijeme i/ili datum mogu se pojaviti na
informacijskom centru vozača (DIC) 3 88.
Vrijednosti možete podesiti putem
SET q, R i S na ploči s
instrumentima.
Podesite vrijeme na DIC-u -
standardna izvedba
1. Pritisnite SETq jedanput za
pristup izborniku postavki.
2. Pomoću R ili S prelazite preko
opcija izbornika dok se ne prikaže
HOUR .
3. Pritisnite SETq i pristupite opciji
izbornika; sati će treperiti na zaslonu.
4. Pritiskom na R ili S povećajte ili
smanjite prikazanu vrijednost.
5. Pritiskom na SETq potvrdite
promjene; na zaslonu će treperiti
minute.
6. Pritiskom na R ili S povećajte ili
smanjite prikazanu vrijednost.
7. Nakratko pritisnite SETq i
potvrdite promjene te se automatski vratite na prethodni
zaslon.

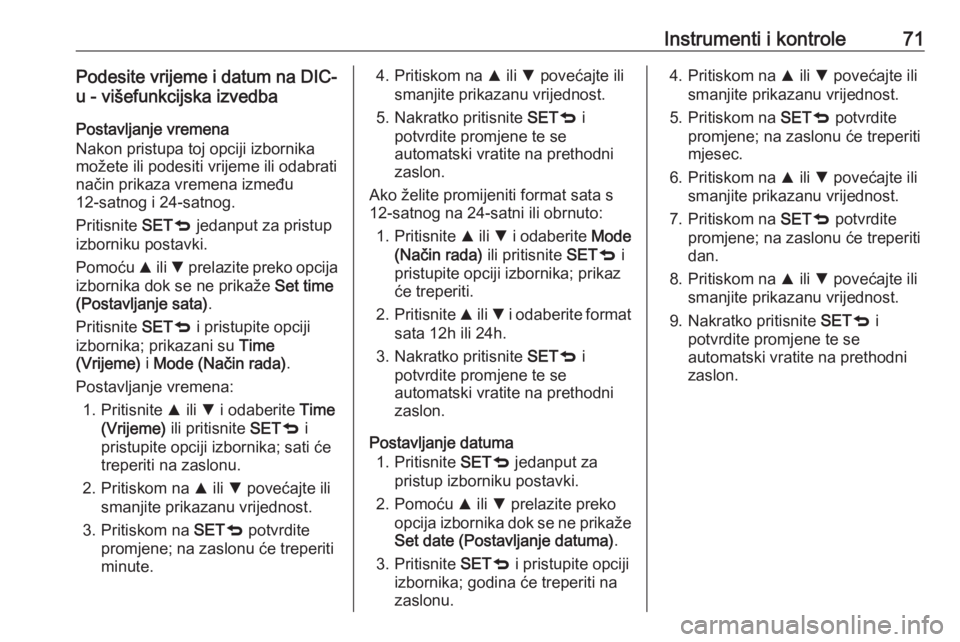

Instrumenti i kontrole71Podesite vrijeme i datum na DIC-
u - višefunkcijska izvedba
Postavljanje vremena
Nakon pristupa toj opciji izbornika
možete ili podesiti vrijeme ili odabrati
način prikaza vremena između
12-satnog i 24-satnog.
Pritisnite SETq jedanput za pristup
izborniku postavki.
Pomoću R ili S prelazite preko opcija
izbornika dok se ne prikaže Set time
(Postavljanje sata) .
Pritisnite SETq i pristupite opciji
izbornika; prikazani su Time
(Vrijeme) i Mode (Način rada) .
Postavljanje vremena: 1. Pritisnite R ili S i odaberite Time
(Vrijeme) ili pritisnite SETq i
pristupite opciji izbornika; sati će
treperiti na zaslonu.
2. Pritiskom na R ili S povećajte ili
smanjite prikazanu vrijednost.
3. Pritiskom na SETq potvrdite
promjene; na zaslonu će treperiti
minute.4. Pritiskom na R ili S povećajte ili
smanjite prikazanu vrijednost.
5. Nakratko pritisnite SETq i
potvrdite promjene te se
automatski vratite na prethodni
zaslon.
Ako želite promijeniti format sata s
12-satnog na 24-satni ili obrnuto:
1. Pritisnite R ili S i odaberite Mode
(Način rada) ili pritisnite SETq i
pristupite opciji izbornika; prikaz
će treperiti.
2. Pritisnite R ili S i odaberite format
sata 12h ili 24h.
3. Nakratko pritisnite SETq i
potvrdite promjene te se automatski vratite na prethodni
zaslon.
Postavljanje datuma 1. Pritisnite SETq jedanput za
pristup izborniku postavki.
2. Pomoću R ili S prelazite preko
opcija izbornika dok se ne prikaže Set date (Postavljanje datuma) .
3. Pritisnite SETq i pristupite opciji
izbornika; godina će treperiti na
zaslonu.4. Pritiskom na R ili S povećajte ili
smanjite prikazanu vrijednost.
5. Pritiskom na SETq potvrdite
promjene; na zaslonu će treperiti
mjesec.
6. Pritiskom na R ili S povećajte ili
smanjite prikazanu vrijednost.
7. Pritiskom na SETq potvrdite
promjene; na zaslonu će treperiti
dan.
8. Pritiskom na R ili S povećajte ili
smanjite prikazanu vrijednost.
9. Nakratko pritisnite SETq i
potvrdite promjene te se automatski vratite na prethodni
zaslon.

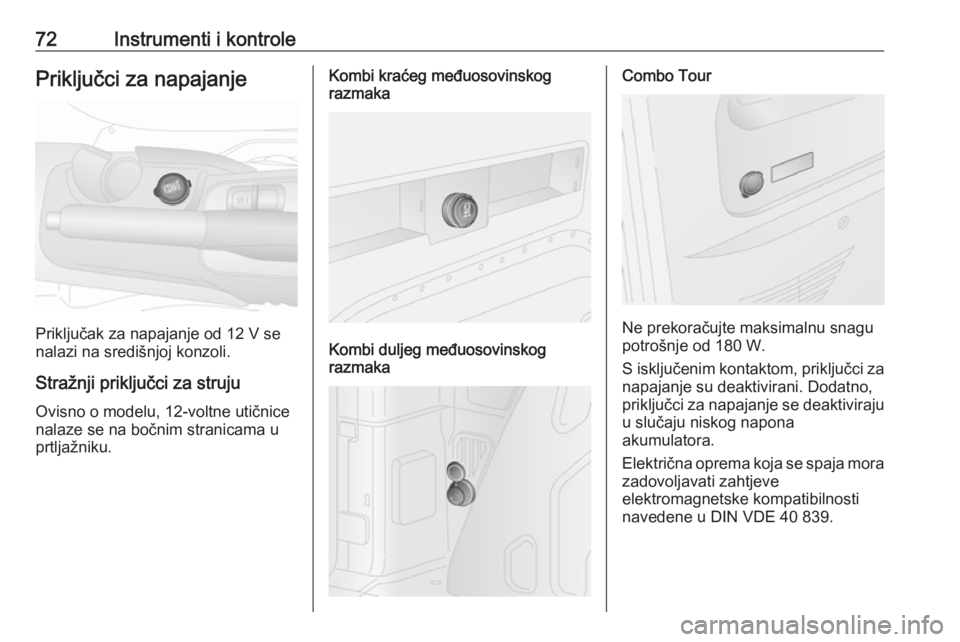

72Instrumenti i kontrolePriključci za napajanje
Priključak za napajanje od 12 V se
nalazi na središnjoj konzoli.
Stražnji priključci za struju
Ovisno o modelu, 12-voltne utičnice
nalaze se na bočnim stranicama u
prtljažniku.
Kombi kraćeg međuosovinskog
razmaka
Kombi duljeg međuosovinskog
razmaka
Combo Tour
Ne prekoračujte maksimalnu snagu
potrošnje od 180 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Dodatno,
priključci za napajanje se deaktiviraju
u slučaju niskog napona
akumulatora.
Električna oprema koja se spaja mora
zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.

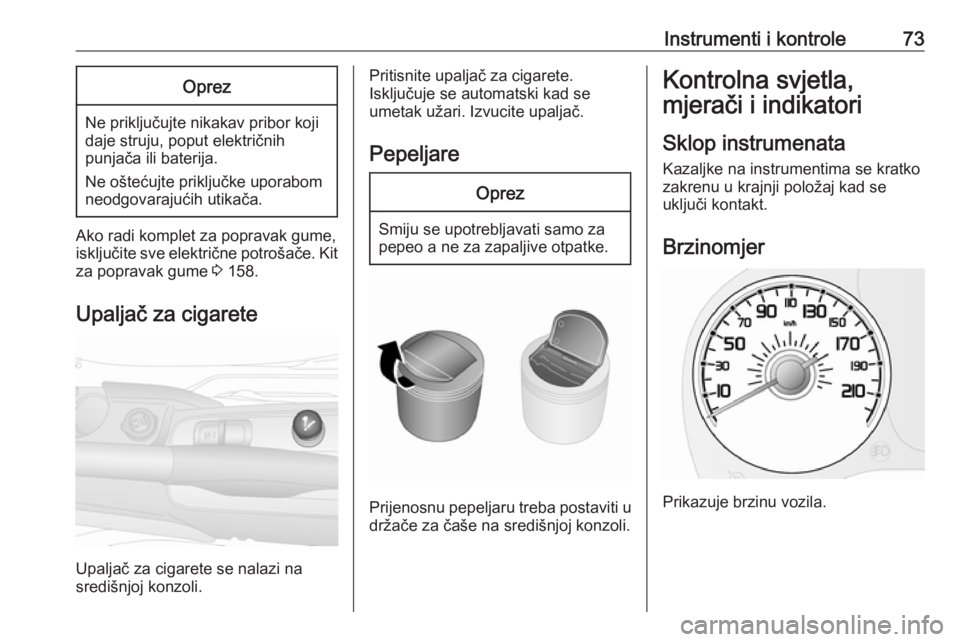

Instrumenti i kontrole73Oprez
Ne priključujte nikakav pribor koji
daje struju, poput električnih
punjača ili baterija.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Ako radi komplet za popravak gume,
isključite sve električne potrošače. Kit za popravak gume 3 158.
Upaljač za cigarete
Upaljač za cigarete se nalazi na
središnjoj konzoli.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosnu pepeljaru treba postaviti u
držače za čaše na središnjoj konzoli.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
Kazaljke na instrumentima se kratko
zakrenu u krajnji položaj kad se
uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.

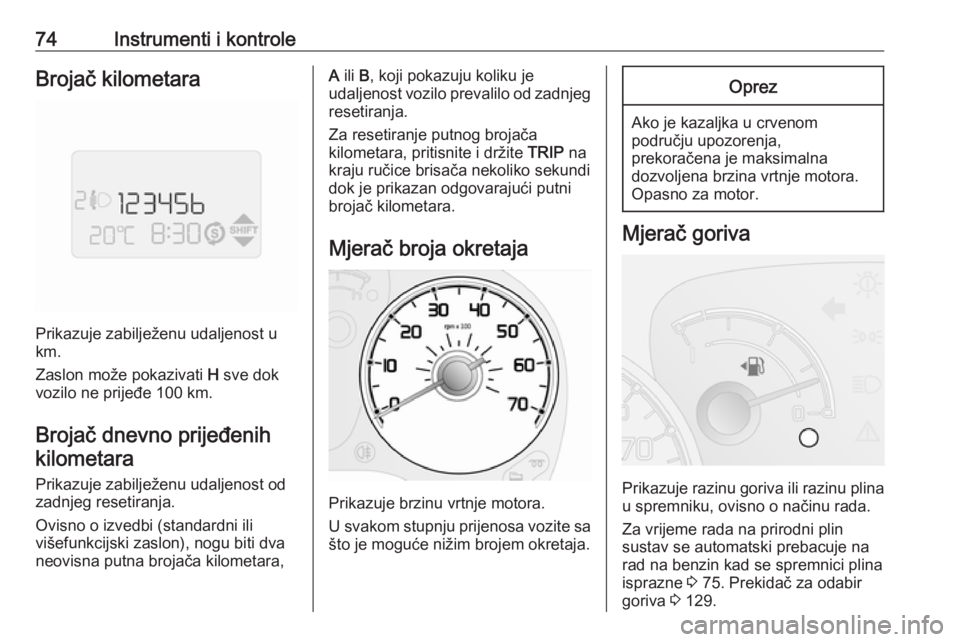

74Instrumenti i kontroleBrojač kilometara
Prikazuje zabilježenu udaljenost u
km.
Zaslon može pokazivati H sve dok
vozilo ne prijeđe 100 km.
Brojač dnevno prijeđenih kilometara
Prikazuje zabilježenu udaljenost od
zadnjeg resetiranja.
Ovisno o izvedbi (standardni ili
višefunkcijski zaslon), nogu biti dva
neovisna putna brojača kilometara,
A ili B, koji pokazuju koliku je
udaljenost vozilo prevalilo od zadnjeg resetiranja.
Za resetiranje putnog brojača
kilometara, pritisnite i držite TRIP na
kraju ručice brisača nekoliko sekundi
dok je prikazan odgovarajući putni
brojač kilometara.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili razinu plina
u spremniku, ovisno o načinu rada.
Za vrijeme rada na prirodni plin
sustav se automatski prebacuje na
rad na benzin kad se spremnici plina
isprazne 3 75. Prekidač za odabir
goriva 3 129.

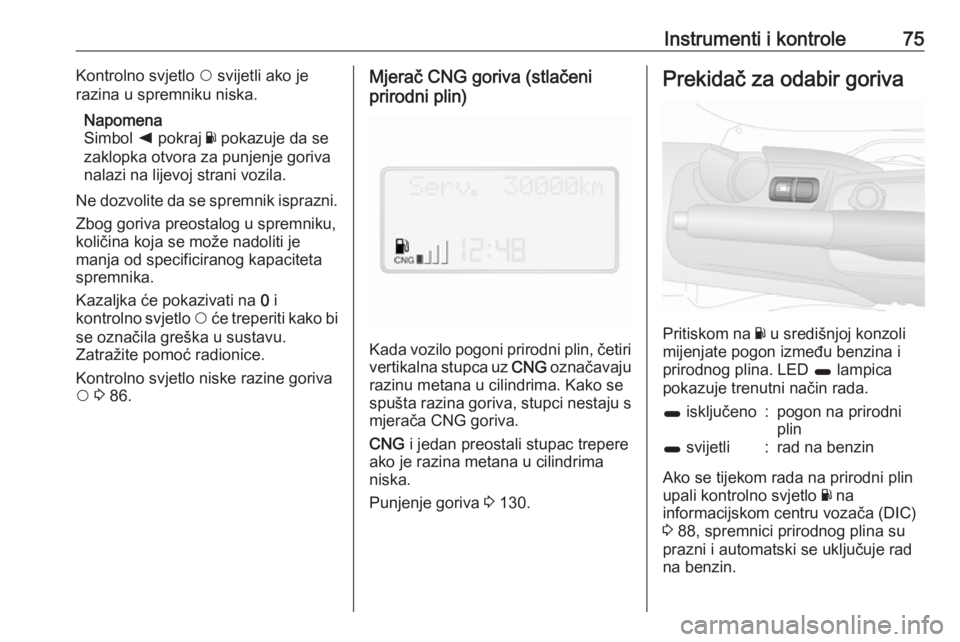

Instrumenti i kontrole75Kontrolno svjetlo $ svijetli ako je
razina u spremniku niska.
Napomena
Simbol k pokraj Y pokazuje da se
zaklopka otvora za punjenje goriva nalazi na lijevoj strani vozila.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Kazaljka će pokazivati na 0 i
kontrolno svjetlo $ će treperiti kako bi
se označila greška u sustavu.
Zatražite pomoć radionice.
Kontrolno svjetlo niske razine goriva
$ 3 86.Mjerač CNG goriva (stlačeni
prirodni plin)
Kada vozilo pogoni prirodni plin, četiri
vertikalna stupca uz CNG označavaju
razinu metana u cilindrima. Kako se
spušta razina goriva, stupci nestaju s
mjerača CNG goriva.
CNG i jedan preostali stupac trepere
ako je razina metana u cilindrima
niska.
Punjenje goriva 3 130.
Prekidač za odabir goriva
Pritiskom na Y u središnjoj konzoli
mijenjate pogon između benzina i
prirodnog plina. LED 1 lampica
pokazuje trenutni način rada.
1 isključeno:pogon na prirodni
plin1 svijetli:rad na benzin
Ako se tijekom rada na prirodni plin
upali kontrolno svjetlo Y na
informacijskom centru vozača (DIC)
3 88, spremnici prirodnog plina su
prazni i automatski se uključuje rad
na benzin.

76Instrumenti i kontroleGorivo za pogon na prirodni plin
3 129. Nadolijevanje 3 130.
Mjerač temperature rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
Ako se kontrolno svjetlo $ uključi,
temperatura rashladnog sredstva je previsoka. Ovisno o izvedbi,
pojavljuje se i poruka na zaslonu
informacijskog centra vozača (DIC)
3 88. Zatražite pomoć radionice.
Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Prikaz dospijeća servisa dostupan je
u vozilima s višefunkcijskom verzijom informacijskog centra vozača (DIC)
3 88.
Prilikom uključenja kontakta nakratko
se prikazuje preostala udaljenost do
sljedećeg servisa. Na osnovi uvjeta
vožnje, interval pri kojem će biti
naznačen servis, može značajno
varirati.
Ako je preostala udaljenost do
sljedećeg servisa manja od
2.000 km, na DIC-u se pojavljuje
Serv. . Podsjetnik za servis ponavlja
se nakon svakih dodatnih 200 km, a
postaje učestaliji kada preostala
udaljenost padne ispod 200 km.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Preostalu udaljenost do sljedećeg
servisa možete vidjeti i na DIC-u ako
odaberete SERVICE među opcijama
u izborniku postavki 3 88.
Resetiranje servisnog zaslona Nakon servisa radionica treba
ponovno postaviti servisni zaslon.
Servisne informacije 3 171.

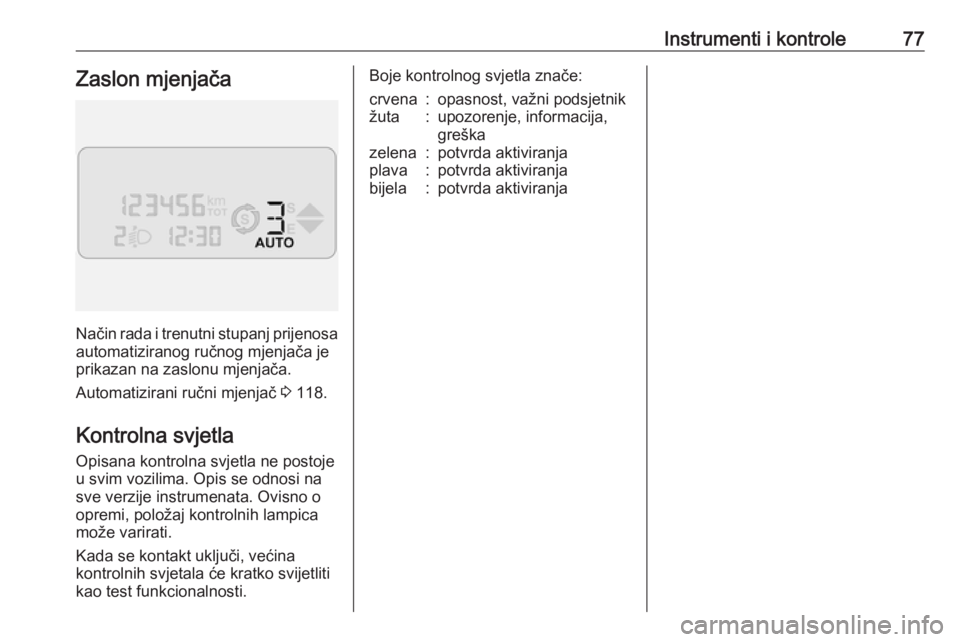

Instrumenti i kontrole77Zaslon mjenjača
Način rada i trenutni stupanj prijenosaautomatiziranog ručnog mjenjača je
prikazan na zaslonu mjenjača.
Automatizirani ručni mjenjač 3 118.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica može varirati.
Kada se kontakt uključi, većina
kontrolnih svjetala će kratko svijetliti
kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

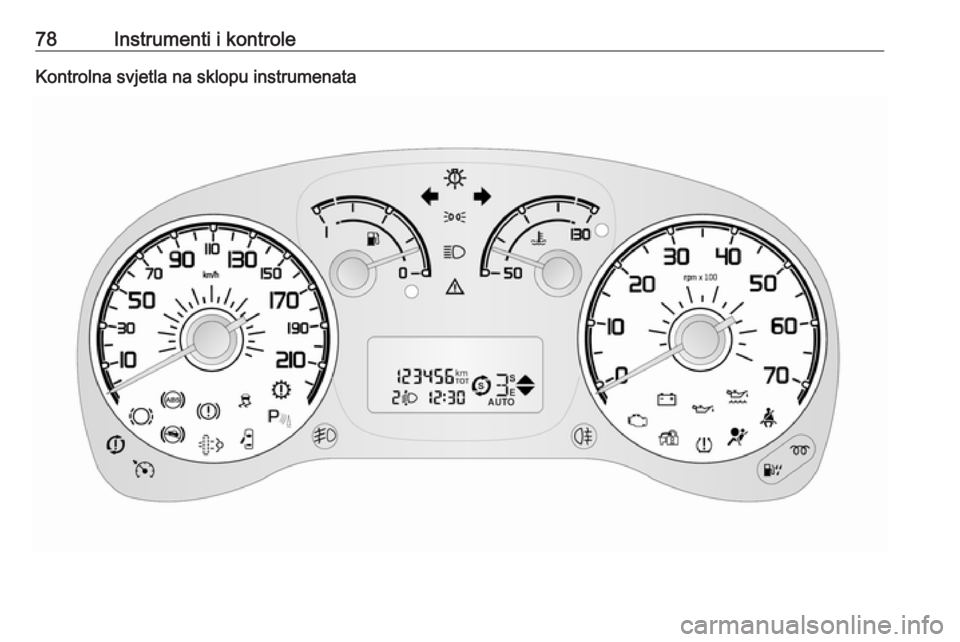

78Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata
