OPEL COMBO 2016 Посібник з експлуатації (in Ukrainian)

Прилади та органи управління79Запальничка
Запальничка розташована на
центральній консолі.
Натисніть запальничку.
Запальничка вимикається
автоматично після розжарення
елемента. Витягніть запальничку.
Попільнички
Обережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.
В тримачах склянок на центральній консолі потрібно встановити
попільнички.
Сигнальні лампи,
датчики та індикатори
Панель приладів Стрілки приладів після ввімкненнязапалення на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.

80Прилади та органи управлінняЛічильник загальногопробігу
Відображає записану відстань у
кілометрах.
На дисплеї може з'явитися H, доки
автомобіль не проїде 100 км.
Лічильник щоденногопробігу
Відображає записану відстань,
подолану з часу останнього
скидання.
Залежно від версії (стандартний
або багатофункціональний
дисплей) автомобіль може бути
обладнано двома незалежними лічильниками пробігу: A або B, які
вказують на те, який шлях
автомобіль подолав з часу
останнього скидання показників.
Щоб скинути показники лічильника
пробігу, натисніть і потримайте
кілька секунд TRIP на торці важеля
керування склоочисником, коли
відображається відповідний
лічильник пробігу.
Тахометр
Показує швидкість роботи двигуна.Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Цей датчик відображує інформацію про рівень пального або тиск газу в
баку, залежно від робочого
режиму.

Прилади та органи управління81В разі випорожнення газових
балонів під час роботи на
природному газі система
автоматично переключається на
використання бензину 3 81.
Селектор паливного баку 3 145.
Контрольний індикатор $
світиться, якщо рівень пального в
баку є низьким.
Примітка
Символ k поруч із Y означає, що
кришка заливної горловини
розміщується з лівого боку
автомобіля.
Забороняється їздити з порожнім
баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Стрілка вказуватиме на значення
0 , а контрольний індикатор $
блиматиме, сигналізуючи про
несправність у системі. Зверніться
по допомогу до майстерні.
Контрольний індикатор низького
рівня пального $ 3 94.Датчик газу CNG
У режимі роботи на природному
газі чотири вертикальні риски
поруч із CNG відповідають рівню
метану в балонах. У міру зниження рівня пального риски паливного
датчика CNG зникають.
При низькому рівні тиску метану в
балонах блиматиме CNG і остання
риска.
Заправка 3 146.
Селектор палива
Y на центральній консолі
використовується для
перемикання з режиму роботи на
бензині на режим роботи на
природному газі й навпаки.
Світлодіодний індикатор 1
позначає поточний режим роботи.
1 вимк.:робота на
природному газі1 світиться:робота на бензині
Якщо під час роботи на
природному газі в центрі
інформації для водія засвічується
контрольний індикатор Y, це

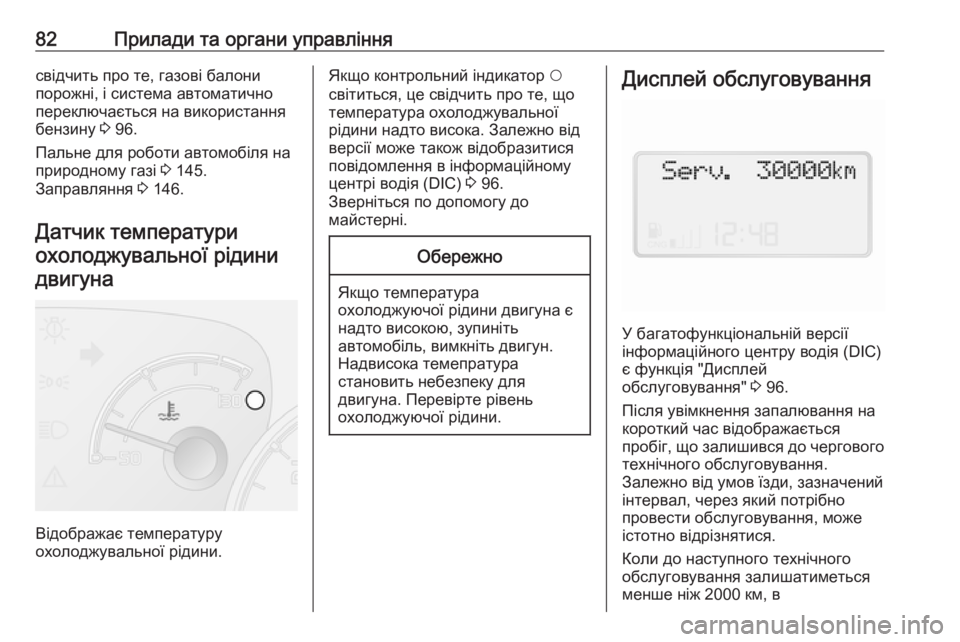

82Прилади та органи управліннясвідчить про те, газові балони
порожні, і система автоматично
переключається на використання
бензину 3 96.
Пальне для роботи автомобіля на
природному газі 3 145.
Заправляння 3 146.
Датчик температури
охолоджувальної рідини двигуна
Відображає температуру
охолоджувальної рідини.
Якщо контрольний індикатор $
світиться, це свідчить про те, що
температура охолоджувальної
рідини надто висока. Залежно від
версії може також відобразитися
повідомлення в інформаційному
центрі водія (DIC) 3 96.
Зверніться по допомогу до
майстерні.Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
У багатофункціональній версії
інформаційного центру водія (DIC)
є функція "Дисплей
обслуговування" 3 96.
Після увімкнення запалювання на
короткий час відображається
пробіг, що залишився до чергового
технічного обслуговування.
Залежно від умов їзди, зазначений
інтервал, через який потрібно
провести обслуговування, може
істотно відрізнятися.
Коли до наступного технічного
обслуговування залишатиметься
менше ніж 2000 км, в

Прилади та органи управління83інформаційному центрі водія (DIC)
з’явиться повідомлення Serv.
(Обслуговування). Нагадування
про необхідність провести
обслуговування буде
повторюватися через кожні
наступні 200 км пробігу і стане
частішим, коли до обслуговування
залишиться менше ніж 200 км.
Автомобіль потребує
обслуговування. Зверніться по
допомогу до майстерні.
Щоб дізнатися про пробіг, що
залишається до чергового
технічного обслуговування, можна також вибрати в інформаційному
центрі водія пункт SERVICE
(Обслуговування) у меню
налаштувань 3 96.
Скидання дисплея
обслуговування
Після проведення технічного
обслуговування слід скинути
дисплей обслуговування на станції
технічного обслуговування.
Інформація про обслуговування
3 189.Дисплей трансмісії
На дисплеї трансмісії
відображається режим роботи й
поточна передача
автоматизованої механічної
трансмісії.
Автоматизована механічна
трансмісія 3 132.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення запалення
більшість контрольних індикаторів
світиться протягом короткого
періоду (функція перевірки
справності).
Значення кольорів контрольних
індикаторів:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
ввімкненнясиній:підтвердження
ввімкненнябілий:підтвердження
ввімкнення

84Прилади та органи управлінняКонтрольні індикатори в панелі приладів

Прилади та органи управління85Контрольний індикатор на
стельовій консолі
Вимкнення подушок безпеки 3 55,
3 87.
Огляд
9Загальне попередження
3 86OУказівник повороту 3 86XСистема нагадування про
непристебнутий пасок
безпеки 3 86vПодушка безпеки та натягу‐
вачі пасків безпеки 3 87*Вимкнення подушок безпеки
3 87pСистема заряджання 3 88ZІндикатор несправності
3 88RГальмівна система 3 88FІндикатор зношення галь‐
мівних накладок 3 89uАнти-блокувальна система
гальм (ABS) 3 89sТрансмісія 3 89[ ÒПеремикання на вищу пере‐
дачу 3 90ZДопоміжна система під час
рушання з місця під гору
3 90rУльтразвукова система
допомоги під час паркування
3 90RЕлектронна система
курсової стійкості 3 90$Температура охолоджу‐
вальної рідини двигуна
3 91!Попереднє прогрівання
3 91%Сажовий фільтр 3 92wСистема контролю тиску в
шинах 3 92IТиск мастила в двигуні
3 92, заміна моторного
мастила 3 93SНизький рівень мастила в
двигуні 3 94$Низький рівень пального
3 94UДренаж паливного фільтра
3 94dІмобілайзер 3 94ÆСистема стоп-старт 3 948Зовнішні освітлювальні
прилади 3 95µНесправність зовнішніх
освітлювальних приладів
3 95CДальнє світло 3 95>Протитуманна фара 3 95

86Прилади та органи управлінняrЗадня протитуманна фара
3 95mКруїз-контроль 3 95(Дверцята відчинені 3 95
Загальне попередження
9 світиться жовтим.
Залежно від версії моделі
контрольний індикатор 9 може
спалахнути окремо або разом з
індикаторами Æ 3 94, t 3 95,
Z 3 90 чи r 3 90.
Якщо індикатор 9 спалахує разом
з індикатором I 3 93, негайно
заглушіть двигун і зверніться по допомогу на станцію технічного
обслуговування.
У випадку несправності
контрольного індикатора v для
подушок безпеки та натягувачів
пасків безпеки 3 87 засвітиться
9 .
Індикатор 9 також спалахує у
випадку, якщо активовано вимикач відсікання пального. Зверніться до
майстерні.
Система переривання подачі
пального 3 103, вимкнення
автомобіля 3 126.
Залежно від версії можуть також
відображатися відповідні
повідомлення в інформаційному
центрі водія (DIC) 3 96.
Указівник повороту 2 або 3 блимає зеленим.
Блимає Указівник повороту чи ліхтарі
аварійної сигналізації активовано.
Швидко блимає: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 160, запобіжники
3 166.
Вказівники повороту 3 109.Система нагадування про
непристебнутий пасок безпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X сидіння водія та/або переднього
пасажирського сидіння світиться
або блимає червоним світлом.
Світиться
Після ввімкнення запалювання,
контроль індикатора X
засвічується на короткий час, якщо
пасок безпеки водія та/або
переднього пасажира не
використовується. Також протягом
декількох секунд лунає
попереджувальне повідомлення.
Блимає
Під час водіння блиматиме X і
попереджувальний сигнал
лунатиме протягом 90 секунд, доки паски безпеки не будуть
пристебнуті.

Прилади та органи управління87Паски безпеки з кріпленням в трьох
точках 3 47.9 Попередження
Перед кожною поїздкою
пристібайте паски безпеки.
У випадку ДТП особи, які не
користуються пасками безпеки,
наражають на небезпеку як
себе, так і інших пасажирів
автомобіля.
Щоб вимкнути систему
нагадування про непристебнутий
пасок безпеки, зверніться на
станцію технічного
обслуговування. Повторне
ввімкнення звукового сигналу
системи нагадування про
непристебнутий пасок безпеки
можна виконати в центрі
інформації водія (DIC) 3 96.
Примітка
Гучність попереджувального
звукового сигналу можна також
відрегулювати в інформаційному
центрі водія (DIC) 3 96.
Подушка безпеки та
переднатягувачі пасківбезпеки
v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом, приблизно,
4 секунд.
Якщо він не світиться, не згасає
через 4 секунди чи світиться під час
руху автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться по допомогу до майстерні. Подушки безпеки та
переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.
Залежно від версії 9 світиться в
разі несправності контрольного
індикатора v.
Загальне попередження 9 3 86.Залежно від версії попередження
може також відображатися в
інформаційному центрі водія (DIC)
3 96.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 46,
3 49.
Дезактивація подушок безпеки
* світиться жовтим.
Коли ввімкнено подушку
безпеки переднього пасажира:
Після вимкнення запалювання
контрольний індикатор * світиться
ще протягом 4 с, блимає протягом
наступних 4 с, а потім згасає.

88Прилади та органи управлінняКоли подушку безпеки
переднього пасажира
вимкнено:
Індикатор * постійно світиться
жовтим кольором.
Вимкнення подушок безпеки 3 55.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності Z світиться або блимає жовтим.
Світиться, коли система запалення ввімкнена, і згасає незабаром після
запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Блимає під час роботи двигуна
Несправність, яка може призвести до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, докиіндикатор не припинить блимати.
Негайно зверніться по допомогу до
майстерні.
Залежно від версії попередження
може також відображатися в
інформаційному центрі водія (DIC)
3 96.
Гальмівна система
R світиться червоним.
Світиться після ввімкнення
системи запалення із натиснутим
стоянковим гальмом 3 138.
Попереджувальне повідомлення лунатиме при перевищенні певної
швидкості, якщо увімкнено
стоянкове гальмо.
Світиться, коли стоянкове гальмо
вимкнене, якщо рівень гальмівної
рідини занадто низький 3 157.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
