Page 10 of 211
8En pocas palabrasAjuste de los
reposacabezas
Pulse el botón de desbloqueo, ajuste
la altura, enclave.
Reposacabezas 3 36.
Cinturón de seguridad
Extraiga el cinturón de seguridad y
abroche en el cierre. El cinturón de
seguridad no debe estar retorcido y debe quedar bien ajustado al cuerpo. El respaldo no debe estar demasiado
inclinado hacia atrás (máximo aprox.
25°).
Para desabrochar el cinturón, pulse
el botón rojo del cierre.
Posición de asiento 3 38.
Cinturones de seguridad 3 47.
Sistema de airbags 3 50.
Ajuste de los retrovisores
Retrovisor interior
Para ajustar el espejo, mueva la
carcasa del espejo en la dirección
deseada.
Retrovisor interior con antideslum‐
bramiento manual 3 32.
Page 11 of 211
En pocas palabras9Retrovisores exterioresAjuste manual
Bascule la palanca en la dirección
deseada.
Los retrovisores inferiores no son
regulables.
Ajuste eléctrico
Seleccione el retrovisor exterior rele‐
vante girando el mando hacia la
izquierda _ o la derecha 6. Luego
bascule el mando para ajustar el retrovisor.
En la posición o no hay seleccionado
ningún retrovisor.
Retrovisores exteriores convexos
3 30.
Ajuste eléctrico 3 31.
Retrovisores exteriores plegables
3 31.
Retrovisores exteriores térmicos
3 31.
Ajuste del volante
Desbloquee la palanca, ajuste el
volante, luego enclave la palanca y
asegúrese de que esté totalmente
bloqueada.
No ajuste el volante a menos que el
vehículo se encuentre parado y la
dirección desbloqueada.
Sistema de airbags 3 50.
Posiciones de la llave del encendido 3 121.
Page 13 of 211
En pocas palabras111Salidas de aire fijas .............117
2 Salidas de aire laterales .....116
3 Conmutador de las luces ...104
Luz de carretera, luz de
cruce ................................... 105
Ráfagas ............................... 105
Luces de circulación diurna 105
Señalización de giros y
cambios de carril .................106
4 Instrumentos ......................... 79
Centro de información del
conductor .............................. 95
5 Limpia/lavaparabrisas ...........74
Limpia/lavaluneta .................74
Lavafaros .............................. 75
Puesta a cero del
cuentakilómetros parcial .......79
6 Salidas de aire centrales ...116
7 Soporte para documentos,
bolsillo para el dispositivo
de navegación personal .......628Regulación del alcance de
los faros ............................. 105
Mandos del centro de
información del conductor ....95
Ordenador de a bordo ........102
Iluminación de los
instrumentos ....................... 108
Luces de emergencia .........106
Faros antiniebla .................107
Piloto antiniebla .................107
Luneta térmica trasera ..........34
Retrovisores exteriores
térmicos ................................ 31
Reloj ...................................... 75
Desactivación de los
airbags .................................. 55
9 Airbag del acompañante ......54
10 Guantera .............................. 6311Sistema de calefacción y
ventilación ........................... 112
Sistema de aire
acondicionado .....................113
Climatizador automático
electrónico ........................... 114
12 Palanca selectora, cambio
manual ............................... 128
Cambio manual
automatizado ...................... 128
13 Cerradura del encendido
con bloqueo del volante .....121
14 Mandos en el volante ...........73
15 Bocina .................................. 73
Airbag del conductor ............54
16 Ajuste del volante ................73
17 Regulador de velocidad .....137
18 Caja de fusibles ..................165
19 Palanca de desbloqueo
del capó ............................. 149
Page 38 of 211
36Asientos, sistemas de seguridadAsientos, sistemas
de seguridadReposacabezas ........................... 36
Asientos delanteros .....................38
Posición de asiento ...................38
Ajuste de los asientos ...............39
Abatir el respaldo ......................40
Reposabrazos ........................... 41
Calefacción ................................ 41
Asientos traseros .........................42
Asientos de la segunda fila .......42
Asientos de la tercera fila ..........44
Cinturones de seguridad .............47
Cinturón de seguridad de tres puntos ....................................... 48
Sistema de airbags ......................50
Sistema de airbags frontales .....54
Sistema de airbags laterales .....54
Desactivación de los airbags .....55
Sistemas de retención infantil ......56
Posiciones de montaje del sistema de retención infantil .....58Sistemas de retención infantil
ISOFIX ...................................... 61
Argollas de fijación de los anclajes .................................... 61Reposacabezas
Posición9 Advertencia
Conduzca siempre con el apoya
cabezas ajustado en la posición correcta.
El borde superior del reposacabezas
debe estar en la parte superior de la
cabeza. Si esto no es posible para
personas muy altas, se debe ajustar
el reposacabezas en la posición más
Page 40 of 211
38Asientos, sistemas de seguridadAsientos delanteros
Posición de asiento9 Advertencia
Conduzca siempre con el asiento
ajustado correctamente.
9 Peligro
Para permitir un correcto desplie‐
gue del airbag, debe estar
sentado a más de 25 cm del
volante.
9 Advertencia
Nunca ajuste los asientos mien‐
tras conduce, ya que podrían
moverse de forma incontrolada.
9 Advertencia
No almacene objetos debajo de
los asientos, salvo en el comparti‐ mento portaobjetos bajo el asiento
3 64.
● Siéntese lo más cerca posible del
respaldo. Ajuste la distancia del
asiento hasta los pedales de
modo que, al pisar los pedales,
las piernas queden dobladas en
un ligero ángulo. Deslice el
asiento del acompañante hacia
atrás lo máximo posible.
● Ajuste la altura del asiento de modo que el campo visual quede
libre hacia todos los lados y
pueda ver todos los instrumentos indicadores. Debería quedar
como mínimo un palmo de
holgura entre la cabeza y el
marco del techo. Los muslos
deben quedar apoyados ligera‐
mente, sin presión, sobre el
asiento.
● Coloque los hombros lo más cerca posible del respaldo.
Ajuste la inclinación del respaldo
de modo que pueda coger el
volante con los brazos ligera‐
mente doblados. Al girar el
volante, debe mantener el
contacto de los hombros con el
respaldo. El respaldo no debe
estar demasiado inclinado hacia
atrás. Le recomendamos un
ángulo de inclinación máximo de 25°.
● Ajuste el asiento y el volante de manera que la muñeca descansesobre la parte superior del
volante mientras que el brazo
está completamente extendido y
los hombros en el respaldo.
Page 43 of 211
Asientos, sistemas de seguridad41la palanca y, a continuación, presione
el respaldo hacia abajo hasta que
quede completamente plano. La
lengüeta de la base del respaldo no
existe en algunas versiones.
Nota
No accione la rueda de mano para
inclinar el respaldo cuando el
respaldo está abatido hacia delante.9 Advertencia
Con el asiento del acompañante
delantero abatido, su sistema de
airbag debe desactivarse.
Desactivación de los airbags
3 55.
9 Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐ tos podrían salir lanzados por elinterior del vehículo y causar lesio‐ nes personales o daños en la
carga y el vehículo.
Despliegue del asiento del
acompañante
Para restaurar la posición vertical del
asiento, tire de la lengüeta situada en
la base del respaldo y, al mismo
tiempo, tire hacia arriba del respaldo
todo lo posible.
Tire de las palancas de liberación y levante el respaldo por completo, a
continuación, suelte las palancas.
Reposabrazos
Levante o baje el reposabrazos del
asiento delantero según sea necesa‐
rio.
Calefacción
Active la calefacción de asiento
pulsando ß para el asiento delantero
correspondiente. La activación se
indica mediante el LED del botón.
Pulse ß una vez más para desactivar
la calefacción del asiento.
La calefacción del asiento se controla
mediante termostato y se desconecta automáticamente al alcanzar el
asiento una temperatura adecuada.
No se recomienda el uso prolongado
para las personas con piel sensible.
Page 52 of 211
50Asientos, sistemas de seguridadUso del cinturón de seguridaddurante el embarazo9 Advertencia
El cinturón abdominal debe pasar
lo más bajo posible sobre la pelvis, para evitar la presión sobre el
abdomen.
Sistema de airbags
El sistema del airbag está formado
por una serie de sistemas individua‐
les que dependen del nivel de equi‐
pamiento.
Cuando se activan, los airbags se
inflan en milisegundos. También se
desinflan tan rápidamente que a
menudo no se llegan a percibir
durante la colisión.
Nota
Dependiendo de la gravedad de la
colisión, se corta el sistema de
combustible y se desconecta auto‐
máticamente el motor por motivos
de seguridad. Reinicio del sistema
de corte de combustible; consulte
"Mensajes del sistema de combusti‐ ble" 3 101.
Nota
Las fechas de vencimiento para la
sustitución de los componentes del
sistema de airbags pueden encon‐
trarse en la etiqueta situada en el
interior de la guantera. Diríjase a un
taller para sustituir los componentes del sistema de airbags.9 Advertencia
Si se manipulan indebidamente,
los airbags pueden dispararse.
Nota
La unidad electrónica de control del
sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos
en dicha zona.
No pegue ningún objeto en las tapas de los airbags ni los cubra con
ningún otro material.
Cada airbag se activa una vez sola‐
mente. Haga cambiar los airbags
activados en un taller. Además,
podría ser necesario hacer sustituir
el volante, el tablero de instrumen‐
tos, parte del revestimiento, las
juntas de las puertas, las manillas y
los asientos.
No realice modificaciones en el
sistema de airbags porque se podría
anular el permiso de circulación del
vehículo.

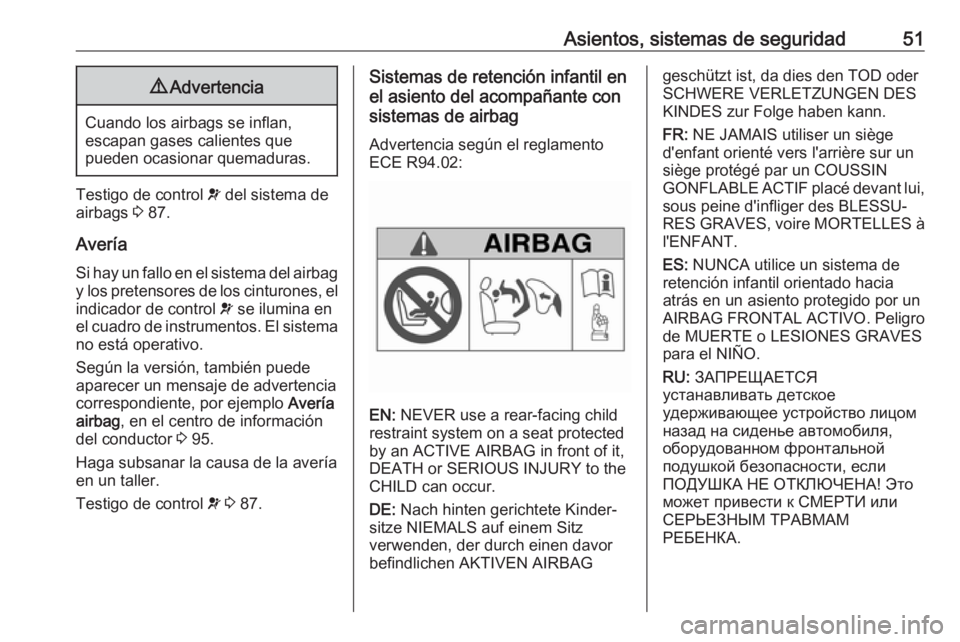

Page 53 of 211
Asientos, sistemas de seguridad519Advertencia
Cuando los airbags se inflan,
escapan gases calientes que
pueden ocasionar quemaduras.
Testigo de control v del sistema de
airbags 3 87.
Avería Si hay un fallo en el sistema del airbag y los pretensores de los cinturones, el
indicador de control v se ilumina en
el cuadro de instrumentos. El sistema no está operativo.
Según la versión, también puede
aparecer un mensaje de advertencia
correspondiente, por ejemplo Avería
airbag , en el centro de información
del conductor 3 95.
Haga subsanar la causa de la avería en un taller.
Testigo de control v 3 87.
Sistemas de retención infantil en
el asiento del acompañante con
sistemas de airbag
Advertencia según el reglamento
ECE R94.02:
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
Page 54 of 211
52Asientos, sistemas de seguridadNL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van
het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i LIVSFARE eller komme ALVORLIGT TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikring‐
sutstyr må ALDRI brukes på et sete
med AKTIV KOLLISJONSPUTE
foran, da det kan føre til at BARNET
utsettes for LIVSFARE og fare for
ALVORLIGE SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com umAIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐ tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u DZIE‐
CKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад, на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
Page 55 of 211

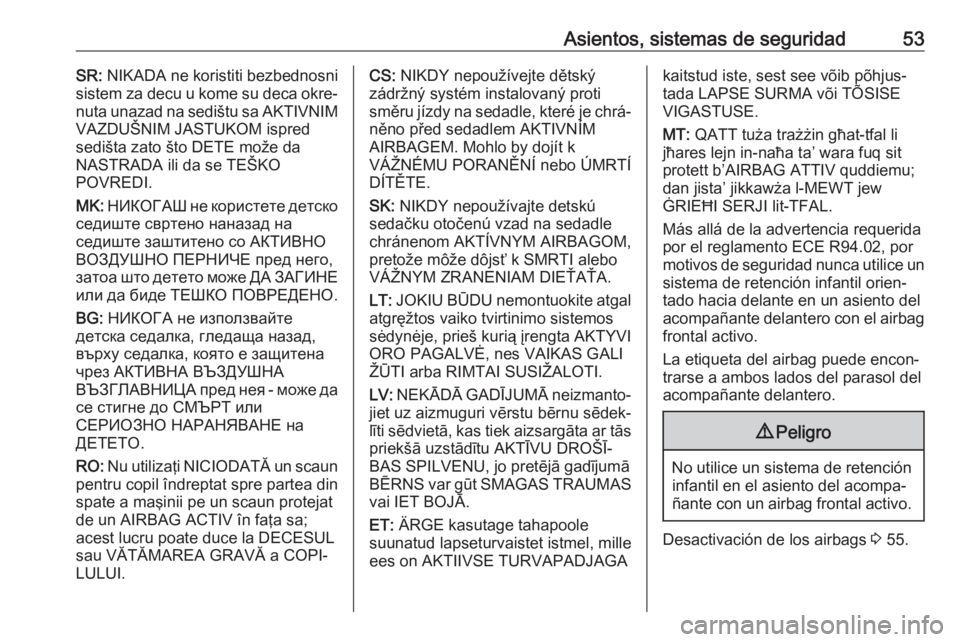

Asientos, sistemas de seguridad53SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGAkaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
Más allá de la advertencia requerida
por el reglamento ECE R94.02, por
motivos de seguridad nunca utilice un
sistema de retención infantil orien‐
tado hacia delante en un asiento del
acompañante delantero con el airbag frontal activo.
La etiqueta del airbag puede encon‐
trarse a ambos lados del parasol del
acompañante delantero.9 Peligro
No utilice un sistema de retención
infantil en el asiento del acompa‐
ñante con un airbag frontal activo.
Desactivación de los airbags 3 55.
