OPEL COMBO 2017 Manual de utilizare (in Romanian)

Scaunele, sistemele de siguranţă59Scaunele pentru copiiISOFIX
Fixaţi sistemele de reţinere pentru
copii ISOFIX omologate pentru
autovehicul de ISOFIX suporţii de
ancorare. Poziţiile de instalare a
scaunului ISOFIX pentru copii
specifice autovehiculului ISOFIX sunt
marcate în tabel cu IL.
Suporţii de ancorare ISOFIX sunt
indicaţi de o etichetă pe spătarul
scaunului.
Înainte de fixarea unui scaun pentru
copii, reglaţi tetiera în poziţia de
utilizare 3 35.
Inelele de ancorare
superioare
În plus faţă de sistemul de fixare
ISOFIX, ataşaţi chinga de ancorare
Top-Tether de inelele de ancorare
Top-Tether . Chinga trebuie să treacă
printre cele două tije de ghidare ale
tetierei.
Poziţiile de instalare a scaunelor
pentru copii ISOFIX tip universal sunt
marcate în tabel cu IUF.

60DepozitareaDepozitareaCompartimentele de depozitare..60
Compartimentul de depozitare din panoul de bord ...................60
Torpedoul .................................. 61
Suporturile pentru pahare ..........61
Depozitarea în partea din faţă ...61
Consola de deasupra capului ....62
Compartimentul de depozitare de sub scaun ............................ 62
Portbagajul ................................... 62
Spaţiul de depozitare din spate ......................................... 62
Copertina portbagajului .............64
Inelele de amarare ....................66
Grila portbagajului .....................66
Sistemul portbagaj de acoperiş ...67
Portbagajul de acoperiş .............67
Instrucţiuni referitoare la
încărcare ...................................... 68Compartimentele de
depozitare9 Avertisment
Nu depozitaţi obiecte grele sau
ascuţite în compartimentele de
depozitare. În caz contrar,
ocupanţii autovehiculului pot fi
răniţi de obiectele proiectate în
cazul unui eveniment de frânare
bruscă, al unei schimbări bruşte a
direcţiei sau al unui accident.
Compartimentul de
depozitare din panoul de bord
Compartimentele de depozitare sunt
amplasate pe ambele părţi ale
panoului cu instrumente.

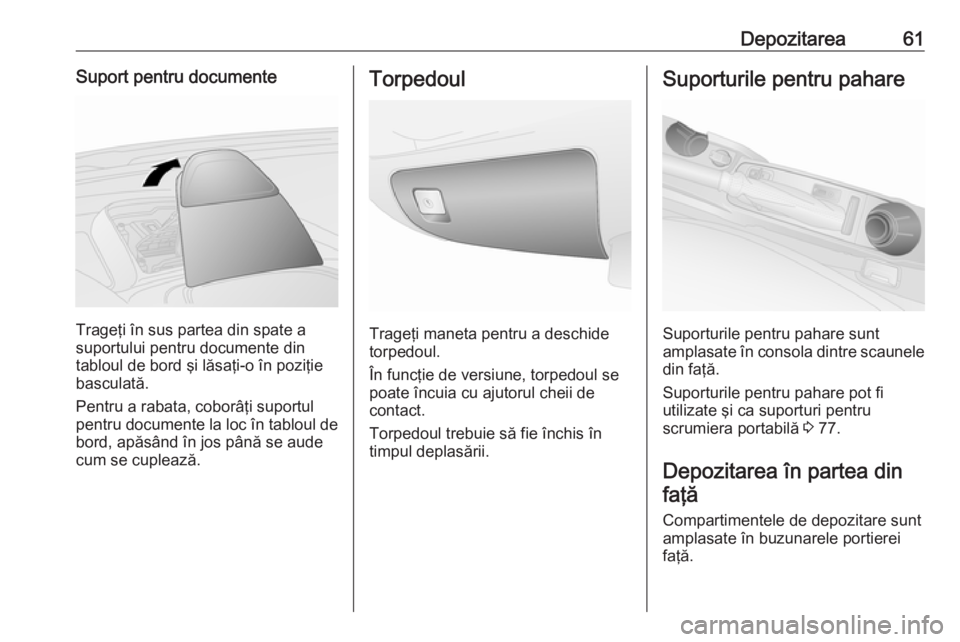

Depozitarea61Suport pentru documente
Trageţi în sus partea din spate a
suportului pentru documente din
tabloul de bord şi lăsaţi-o în poziţie
basculată.
Pentru a rabata, coborâţi suportul
pentru documente la loc în tabloul de bord, apăsând în jos până se aude
cum se cuplează.
Torpedoul
Trageţi maneta pentru a deschide
torpedoul.
În funcţie de versiune, torpedoul se
poate încuia cu ajutorul cheii de
contact.
Torpedoul trebuie să fie închis în timpul deplasării.
Suporturile pentru pahare
Suporturile pentru pahare sunt
amplasate în consola dintre scaunele
din faţă.
Suporturile pentru pahare pot fi
utilizate şi ca suporturi pentru
scrumiera portabilă 3 77.
Depozitarea în partea din faţă
Compartimentele de depozitare sunt
amplasate în buzunarele portierei
faţă.

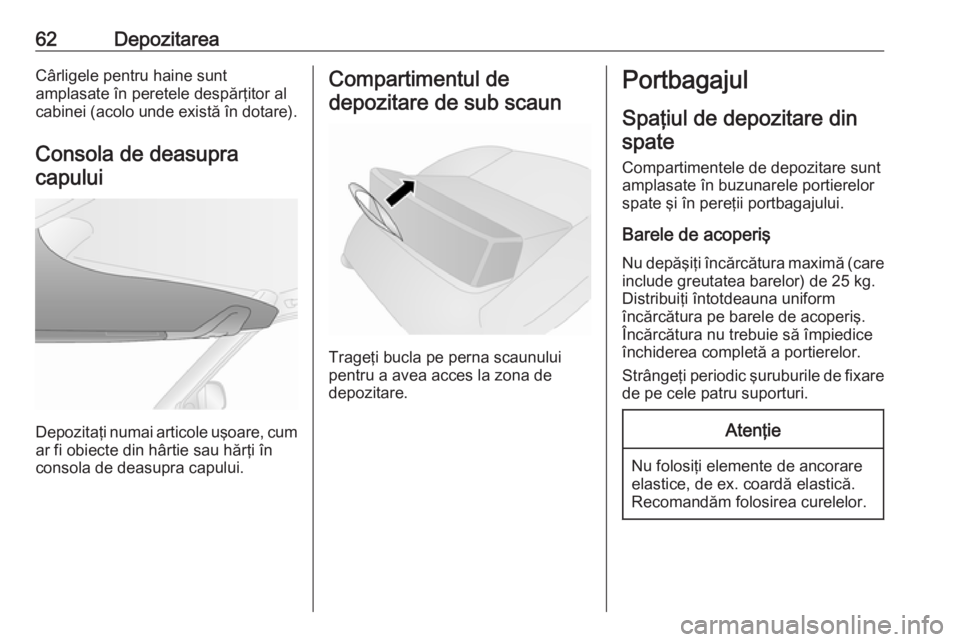

62DepozitareaCârligele pentru haine sunt
amplasate în peretele despărţitor al
cabinei (acolo unde există în dotare).
Consola de deasupracapului
Depozitaţi numai articole uşoare, cum
ar fi obiecte din hârtie sau hărţi în
consola de deasupra capului.
Compartimentul de
depozitare de sub scaun
Trageţi bucla pe perna scaunului
pentru a avea acces la zona de
depozitare.
Portbagajul
Spaţiul de depozitare din spate
Compartimentele de depozitare sunt
amplasate în buzunarele portierelor
spate şi în pereţii portbagajului.
Barele de acoperiş Nu depăşiţi încărcătura maximă (careinclude greutatea barelor) de 25 kg.
Distribuiţi întotdeauna uniform
încărcătura pe barele de acoperiş.
Încărcătura nu trebuie să împiedice
închiderea completă a portierelor.
Strângeţi periodic şuruburile de fixare
de pe cele patru suporturi.Atenţie
Nu folosiţi elemente de ancorare
elastice, de ex. coardă elastică.
Recomandăm folosirea curelelor.

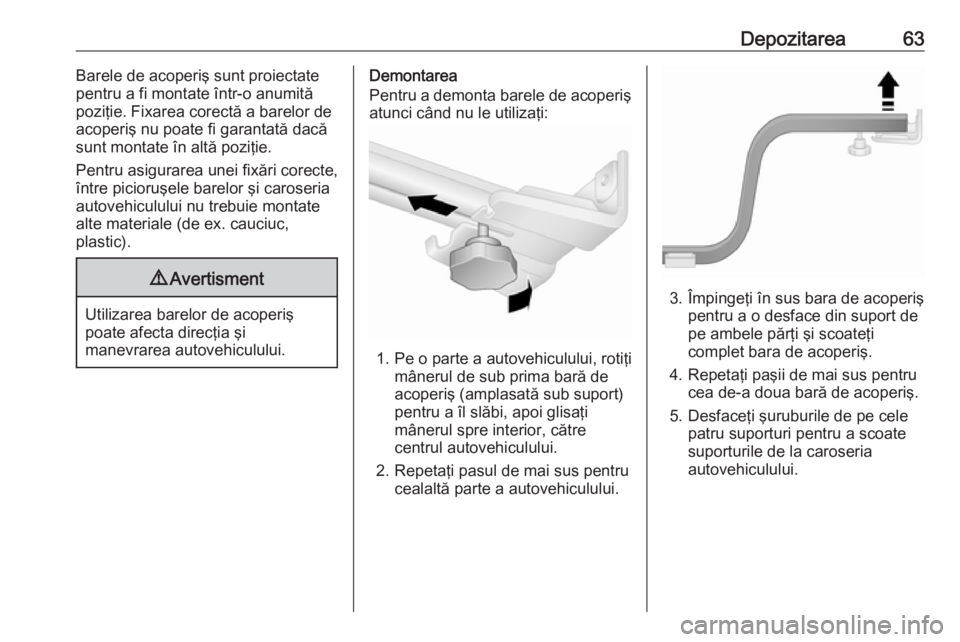

Depozitarea63Barele de acoperiş sunt proiectate
pentru a fi montate într-o anumită
poziţie. Fixarea corectă a barelor de acoperiş nu poate fi garantată dacă
sunt montate în altă poziţie.
Pentru asigurarea unei fixări corecte,
între picioruşele barelor şi caroseria
autovehiculului nu trebuie montate alte materiale (de ex. cauciuc,
plastic).9 Avertisment
Utilizarea barelor de acoperiş
poate afecta direcţia şi
manevrarea autovehiculului.
Demontarea
Pentru a demonta barele de acoperiş
atunci când nu le utilizaţi:
1. Pe o parte a autovehiculului, rotiţi mânerul de sub prima bară de
acoperiş (amplasată sub suport)
pentru a îl slăbi, apoi glisaţi
mânerul spre interior, către
centrul autovehiculului.
2. Repetaţi pasul de mai sus pentru cealaltă parte a autovehiculului.
3. Împingeţi în sus bara de acoperiş pentru a o desface din suport de
pe ambele părţi şi scoateţi
complet bara de acoperiş.
4. Repetaţi paşii de mai sus pentru cea de-a doua bară de acoperiş.
5. Desfaceţi şuruburile de pe cele patru suporturi pentru a scoate
suporturile de la caroseria
autovehiculului.

64DepozitareaCopertina portbagajuluiCopertina extensibilă a
portbagajului
Nu aşezaţi obiecte grele sau cu
muchii tăioase pe copertina
extensibilă a portbagajului.
Închiderea
Trageţi copertina spre partea din
spate a autovehiculului cu ajutorul
manetei şi fixaţi-o în suporturile
laterale.
Deschiderea
Îndepărtaţi copertina portbagajului de pe suporturile laterale. Ţineţi
copertina şi ghidaţi-o spre interior
până când este complet rulată în sus.
Demontarea
Deschideţi copertina portbagajului.
Trageţi maneta de degajare şi ridicaţi
copertina din suporturi.
Montarea
Introduceţi oricare parte a copertinei
portbagajului în degajare, trageţi
maneta de degajare. Introduceţi
copertina portbagajului şi cuplaţi.
Raftul pentru pachete din spate Raftul pentru pachete din spate estealcătuit din două componente - o
parte frontală şi o parte posterioară.

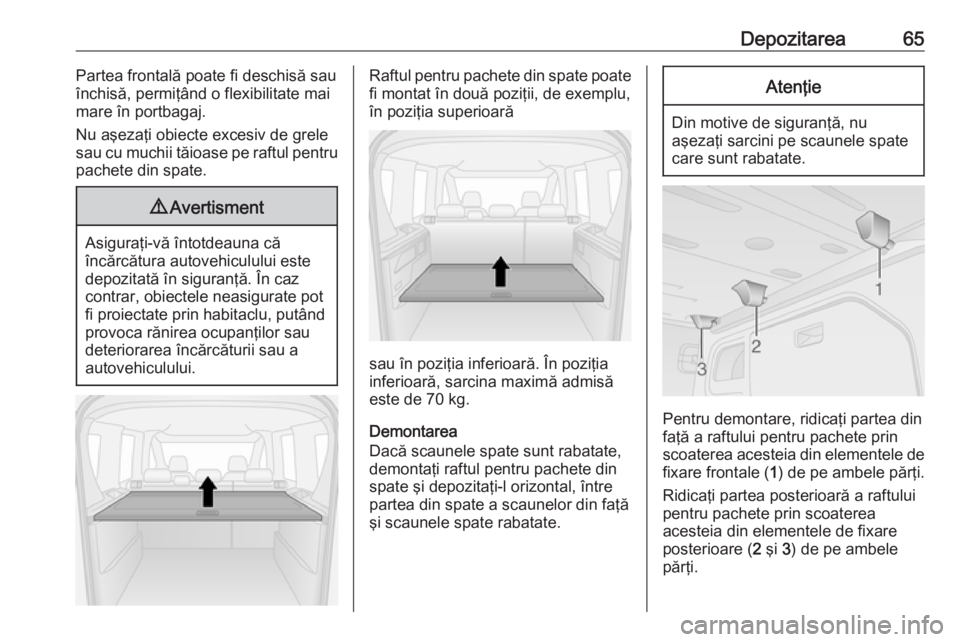

Depozitarea65Partea frontală poate fi deschisă sau
închisă, permiţând o flexibilitate mai
mare în portbagaj.
Nu aşezaţi obiecte excesiv de grele sau cu muchii tăioase pe raftul pentru
pachete din spate.9 Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.
Raftul pentru pachete din spate poate fi montat în două poziţii, de exemplu,
în poziţia superioară
sau în poziţia inferioară. În poziţia
inferioară, sarcina maximă admisă
este de 70 kg.
Demontarea
Dacă scaunele spate sunt rabatate,
demontaţi raftul pentru pachete din
spate şi depozitaţi-l orizontal, între
partea din spate a scaunelor din faţă
şi scaunele spate rabatate.
Atenţie
Din motive de siguranţă, nu
aşezaţi sarcini pe scaunele spate care sunt rabatate.
Pentru demontare, ridicaţi partea din
faţă a raftului pentru pachete prin
scoaterea acesteia din elementele de
fixare frontale ( 1) de pe ambele părţi.
Ridicaţi partea posterioară a raftului
pentru pachete prin scoaterea
acesteia din elementele de fixare
posterioare ( 2 şi 3) de pe ambele
părţi.

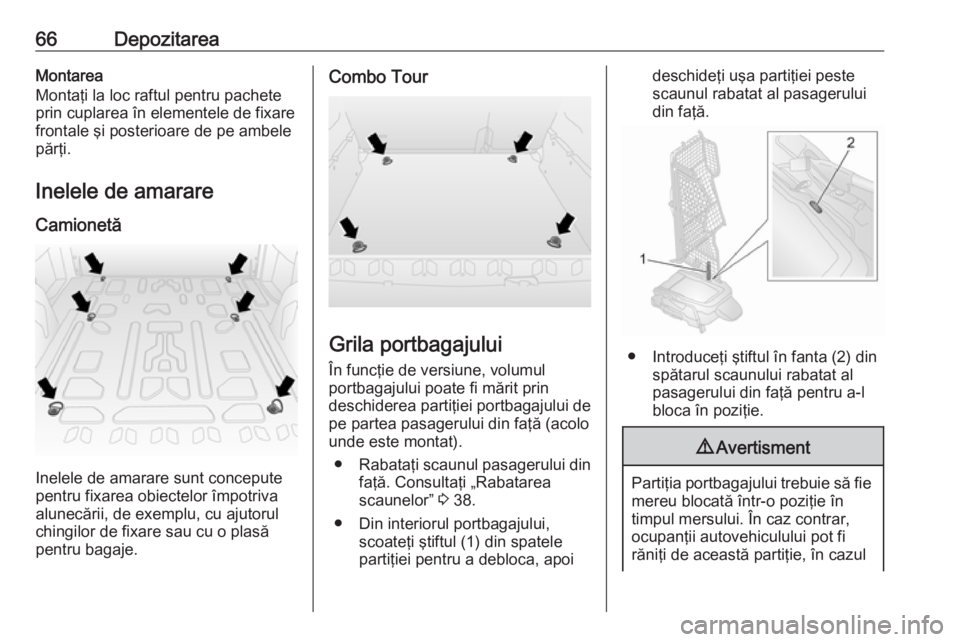

66DepozitareaMontarea
Montaţi la loc raftul pentru pachete
prin cuplarea în elementele de fixare
frontale şi posterioare de pe ambele
părţi.
Inelele de amarare
Camionetă
Inelele de amarare sunt concepute
pentru fixarea obiectelor împotriva
alunecării, de exemplu, cu ajutorul
chingilor de fixare sau cu o plasă
pentru bagaje.
Combo Tour
Grila portbagajului
În funcţie de versiune, volumul
portbagajului poate fi mărit prin
deschiderea partiţiei portbagajului de
pe partea pasagerului din faţă (acolo
unde este montat).
● Rabataţi scaunul pasagerului din
faţă. Consultaţi „Rabatarea
scaunelor” 3 38.
● Din interiorul portbagajului, scoateţi ştiftul (1) din spatele
partiţiei pentru a debloca, apoi
deschideţi uşa partiţiei peste scaunul rabatat al pasagerului
din faţă.
● Introduceţi ştiftul în fanta (2) din spătarul scaunului rabatat al
pasagerului din faţă pentru a-l
bloca în poziţie.
9 Avertisment
Partiţia portbagajului trebuie să fie
mereu blocată într-o poziţie în
timpul mersului. În caz contrar,
ocupanţii autovehiculului pot fi
răniţi de această partiţie, în cazul

Depozitarea67unui eveniment de frânare bruscă,al unei schimbări bruşte a direcţiei
sau al unui accident.
Grilajul despărţitor
În funcţie de versiune, un grilaj
despărţitor este fixat în spatele
scaunului şoferului sau în spatele
scaunelor spate pentru a proteja
ocupanţii scaunelor împotriva
obiectelor din portbagaj.
Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş
Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, se
recomandă utilizarea sistemului
portbagaj de acoperiş omologat.
Pentru informaţii suplimentare,
contactaţi un atelier service.
Respectaţi instrucţiunile de instalare
şi demontaţi portbagajul de acoperiş
când nu este utilizat.
Montarea portbagajului de
acoperişPentru fixarea portbagajului de
acoperiş, introduceţi şuruburile de
montare în orificiile indicate în
ilustraţie.
Notă
Nu se permite montarea
portbagajului de acoperiş pe
variantele cu acoperiş înalt (H2).
Dimensiunile autovehiculului 3 197.

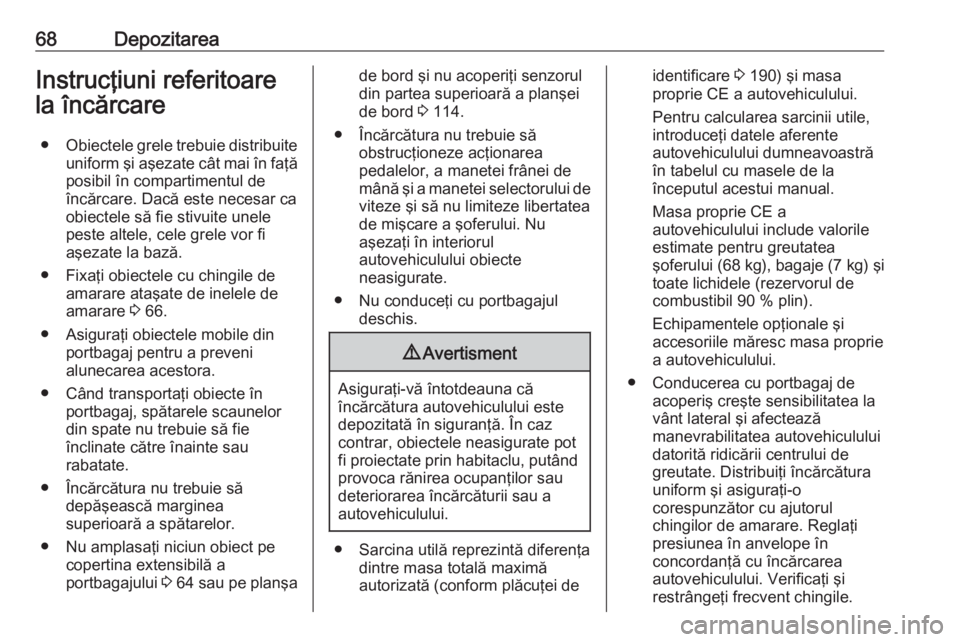

68DepozitareaInstrucţiuni referitoare
la încărcare
● Obiectele grele trebuie distribuite
uniform şi aşezate cât mai în faţă
posibil în compartimentul de
încărcare. Dacă este necesar ca
obiectele să fie stivuite unele
peste altele, cele grele vor fi
aşezate la bază.
● Fixaţi obiectele cu chingile de amarare ataşate de inelele de
amarare 3 66.
● Asiguraţi obiectele mobile din portbagaj pentru a preveni
alunecarea acestora.
● Când transportaţi obiecte în portbagaj, spătarele scaunelor
din spate nu trebuie să fie
înclinate către înainte sau
rabatate.
● Încărcătura nu trebuie să depăşească marginea
superioară a spătarelor.
● Nu amplasaţi niciun obiect pe copertina extensibilă a
portbagajului 3 64 sau pe planşade bord şi nu acoperiţi senzorul
din partea superioară a planşei
de bord 3 114.
● Încărcătura nu trebuie să obstrucţioneze acţionarea
pedalelor, a manetei frânei de
mână şi a manetei selectorului de viteze şi să nu limiteze libertatea
de mişcare a şoferului. Nu
aşezaţi în interiorul
autovehiculului obiecte
neasigurate.
● Nu conduceţi cu portbagajul deschis.9Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.
● Sarcina utilă reprezintă diferenţa dintre masa totală maximă
autorizată (conform plăcuţei de
identificare 3 190) şi masa
proprie CE a autovehiculului.
Pentru calcularea sarcinii utile,
introduceţi datele aferente
autovehiculului dumneavoastră
în tabelul cu masele de la
începutul acestui manual.
Masa proprie CE a
autovehiculului include valorile
estimate pentru greutatea
şoferului (68 kg ), bagaje (7 kg) şi
toate lichidele (rezervorul de combustibil 90 % plin).
Echipamentele opţionale şi
accesoriile măresc masa proprie
a autovehiculului.
● Conducerea cu portbagaj de acoperiş creşte sensibilitatea la
vânt lateral şi afectează
manevrabilitatea autovehiculului
datorită ridicării centrului de
greutate. Distribuiţi încărcătura
uniform şi asiguraţi-o
corespunzător cu ajutorul
chingilor de amarare. Reglaţi
presiunea în anvelope în
concordanţă cu încărcarea
autovehiculului. Verificaţi şi
restrângeţi frecvent chingile.
